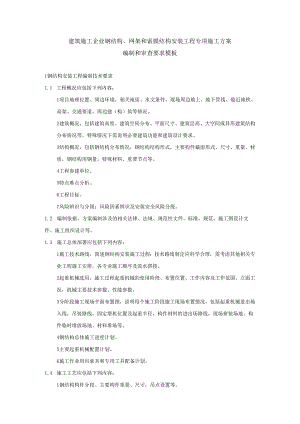

建筑施工企业钢结构、网架和索膜结构安装工程专项施工方案编制和审查要求模板.docx

建筑施工企业钢结构、网架和索膜结构安装工程专项施工方案编制和审查要求模板1钢结构安装工程编制技术要求1.1 工程概况应包括下列内容：1项目地理位置、周边环境，相关地质、水文条件，现场周边地上、地下管线、临近地铁、高架、交通要道、周边建（构）筑等情况。2建筑概况，包括建筑高度、建筑空间分布、平面尺寸、建筑层高、大空间或异形建筑结构分布情况等，特殊情况下需说明必要建筑功能和建筑设计要求。3结构概况，包括钢结构分布情况，钢结构结构形式，主要构件截面形式、尺寸、重量、材质，钢结构用钢量，特殊材料、重要节点等。4工程参建单位。5特点难点分析。6工程目标。7风险辨识与分级：风险因素辨识及安装安全风险分级。1.2 编制依据。方案编制涉及的相关法律、法规、规范性文件、标准、规范、施工图设计文件、施工组织设计等。1.3 施工总体部署应包括下列内容：1施工技术路线，简述钢结构安装施工过程；技术路线制定应科学合理，需考虑其他相关专业工程施工安排，各专业施工顺序及流水搭接。2起重机械选用，施工过程起重机械的使用阶段、布置位置、工作内容及工作范围、立面工况，机械主要技术参数、性能参数。3分阶段施工现场平面布置图，说明每个施工阶段施工现场布置情况，包括起重机械进出场入线，吊装路线，固定塔机位置及起重半径，构件材料的进出场路线，现场拼装场地、构件临时堆放场地、材料堆场等。4钢结构总体施工进度计划。5主要起重机械配置计划。6施工作业用吊索具和专用工具配备计划。1.4 施工工艺应包括下列内容：1钢结构构件分段、主要构件重量、尺寸，吊点设置等。2吊装施工工艺、施工流程和步骤，包括构件安装先后顺序、施工措施的设置、起重机械的吊装半径和起重性能、吊索具配置等：应详述施工各种工况，配合必要的吊装工况平、立面图，施工措施应附相应设计施工图及节点详图，吊索具使用及吊耳设计应说明安全系数并有相应计算。3焊接工艺，包括焊缝数量、类型，母材板厚、材质，焊材及焊接设备选用，焊接工艺步骤，复杂焊接节点施焊顺序，质量保证措施（焊前预热、焊后保温、应力消除、防风防雨及焊接通病的防治）等。4紧固件施工工艺，紧固件类型、规格、数量，施工步骤，质量保证措施等。5楼承板及栓钉施工工艺，楼承板及栓钉规格、楼承板深化排版布置、支撑措施设置，施工步骤，质量保证措施等。6防腐涂装及防火涂料施工工艺。防腐涂装配套方案，施工方案及质量保证措施等；防火涂料类型、厚度，施工方法及施工措施选择，施工步骤，质量保证措施等。7其他相关施工工艺。1.5 施工安全保证措施应包括下列内容：1施工安全保障组织架构。2施工安全保证措施，包括垂直登高、施工通道设置及防护，挂篮、挂脚手、操作平台等施工作业安全措施的布置，临边防护等。3起重机械基础、扶墙、爬升框安全分析。4起重机械交叉作业安全管理及保障措施。5安全操作设施如吊篮、登高车、移动式工具脚手架的安全管理。6临时用电、消防安全管理措施。7特殊季节及复杂施工环境下的安全措施等。1.6 施工管理及作业人员配备和分工：1管理人员配置，包括现场作业负责人（指挥协调）、专职安全管理员、现场监护人员以及人员数量、工作职责等，附人员配备表。2施工作业人员配置，包括工种（司机、起重工、校正工、焊工以及辅助作业人员等）人员数量、工作职责、特殊工种持证要求等。附作业人员名单。1.7 钢结构安装工程应按下列规定进行施工质量控制：1采用的原材料及成品应进行进场验收。凡涉及安全、功能的原材料及成品应按相关规范规定进行复验，并应经监理工程见证取样、送样。2各工序应按施工技术标准进行质量控制，每道工序完成后进行检查。3相关各专业工种之间，应进行交接检验，并经监理工程师检查认可。1.8 验收要求1.验收标准：根据施工工艺明确相关验收标准及验收条件（专项施工方案，钢结构施工图纸及工艺设计图纸，钢结构工程施工质量验收标准，安全技术规范、标准、规程，其他验收标准）。2.验收程序及人员：具体验收程序，验收人员组成（具体到建设、施工、监理、监测等单位相关负责人）。3.验收内容：1）吊装机械选型、使用备案证及其必要的地基承载力;双机或多机抬吊时的吊重分配、吊点位置及站车位置等。2）吊索具的规格、完好程度：吊耳尺寸、位置及焊接质量。3）大型拼装胎架，临时支承架体基础及架体搭设。4）构件吊装时的变形控制措施。5）工艺需要的结构加固补强措施。6）提升、顶升、平移（滑移）、转体等相应配套设备的规格和使用性能、配套工装。7）卸载条件。8）其他验收内容。1.9 应急预案应符合下列规定：1设立工程应急抢险组织机构，明确负责人及各成员的职责分工，做到人员实名固定,职责不交叉。2根据工程实际情况编制不同应急工况下的处理预案，包括预防预警、响应等级、技术方法、应急处置、信息发布、后期处理、应急联系方式（电话）及医院交通线路图等内容，做到紧急情况下的快速响应和处置。3编制应急物资、装备、工具及防护用品清单。1.10 计算书及相关施工图纸应包括下列内容：1方案相关的图纸、计算书是否齐全、正确，符合相关标准和规范要求。2起重设备安装构件工况起重能力复核。3吊装用钢丝绳、卸扣等吊索具强度验算。4吊耳详图及强度验算。5钢结构安装工况施工模拟分析。6起重设备基础、爬升框、附墙详图及相关验算。7临时支撑详图及相关计算。8安全操作设施详图及计算。9各阶段施工总平面布置图。10钢结构安装主要施工流程图、吊装工况平立面布置图等。2网架安装工程编制技术要求2.1 工程概况应包括下列内容：1项目地理位置、周边环境，相关地质、水文条件，现场周边地上、地下管线、周边建（构）筑等情况。2建筑概况，包括建筑高度、建筑空间分布、平面尺寸、建筑层高等。3结构概况，包括钢网架分布位置、与之相关的其他结构情况、网架结构形式、主要构件的截面形式、尺寸及材质、主要节点连接形式、网架重量（包括主要构件重量、总体重量等）等。4工程参建单位。5难点分析。6工程目标。2.2 编制依据。方案编制涉及的相关法律、法规、规范性文件、标准、规范、施工图设计文件、施工组织设计等。2.3 施工总体部署应包括下列内容：1施工技术路线，简述网架安装施工过程；技术路线制定应科学合理，需考虑其他相关专业工程施工安排，各专业施工顺序及流水搭接；网架施工可采用地面扩大组装+单元吊装施工、滑移法施工、提升（或顶升）法施工、高空原位散件拼装等工艺施工。2起重机械选用，施工过程起重机械的使用阶段、布置位置、工作内容及工作范围、立面工况，机械主要技术参数、性能参数。3分阶段施工现场平面布置图，说明每个施工阶段施工现场布置情况，包括起重机械进出场入线，吊装路线，固定塔机位置及起重半径，构件材料的进出场路线，现场拼装场地、构件临时堆放场地、材料堆场等。4钢结构总体施工进度计划。5主要起重机械配置计划。6施工作业用吊索具和专用工具配备计戈J.2.4 施工工艺应包括下列内容：1确定网架起重吊装构件分段、吊装控制性构件（或单元）的尺寸、重量、数量等信息。2网架吊装施工工艺、施工流程和步骤，包括构件安装先后顺序、临时支撑等施工措施的设置、起重机械的吊装半径和起重性能、吊索具配置等；应详述施工各种工况，配合必要的吊装工况平、立面图，施工措施应附相应设计施工图及节点详图，吊索具使用及吊耳设计应说明安全系数并有相应计算。3网架滑移法施工工艺、施工流程和步骤，包括滑移总体方法（分块滑移、累积滑移、整体滑移等）、滑移方式（卷扬机牵引滑移、千斤顶牵引滑移、顶推滑移等）、滑道布置及滑道结构形式、滑道下部结构情况及加固处理、网架拼装位置及拼装胎架、网架结构加固（如需要）、滑移控制系统及监测纠偏、滑移安装流程及要点、滑移到位后的网架位移调整（平面位置及标高调整等）。4网架提升（或顶升）工艺、施工流程和步骤，包括网架拼装（拼装位置、拼装起重设备布置及拼装胎架等）、提升（或顶升）点布置及控制系统布置、提升（或顶升）支架形式、布置以及支架固定位置结构处理、提升（或顶升）流程及要点、提升（或顶升）到位后的结构临时固定及补缺安装。5焊接工艺，包括焊缝数量、类型，母材板厚、材质，焊材及焊接设备选用，焊接工艺步骤，复杂焊接节点施焊顺序，质量保证措施（焊前预热、焊后保温、应力消除、防风防雨及焊接通病的防治）等。6紧固件施工工艺，紧固件类型、规格、数量，施工步骤，质量保证措施等。7防火涂料施工工艺，防火涂料类型、厚度，施工方法及施工措施选择，施工步骤,质量保证措施等。8其他相关施工工艺。2.5 施工安全保证措施应包括下列内容：1危险源识别。根据网架结构特点、施工环境以及采取的安装方法，对网架安装过程的危险源进行识别。2根据网架安装的安全风险点，制定针对性的安全保证措施，绘制重大危险源与风险管控措施表。3安全保证措施包括安全保证管理体系、网架安装机械安全、用电安全、高空作业安全、动火安全、吊装作业安全等保证措施，以及夜间施工安全保证措施、特殊季节施工安全保证措施（如夏季、冬季、雨季、台风期等）。2.6 施工管理及作业人员配备和分工应包括下列内容：1管理人员配置，包括现场作业负责人（指挥协调）、专职安全管理员、现场监护人员以及人员数量、工作职责等，附人员配备表。2施工作业人员配置，包括工种（司机、起重工、校正工、焊工以及辅助作业人员等）人员数量、工作职责、特殊工种持证要求等。附作业人员名单。2.7 验收要求应符合下列规定：1采用的原材料及成品应进行进场验收。凡涉及安全、功能的原材料及成品应按相关规范规定进行复验，并应经监理工程见证取样、送样。2各工序应按施工技术标准进行质量控制，每道工序完成后进行检查。3相关各专业工种之间，应进行交接检验，并经监理工程师检查认可。2.8 应急预案应符合下列规定：1设立工程应急抢险组织机构，明确负责人及各成员的职责分工，做到人员实名固定，职责不交叉。2根据工程实际情况编制不同应急工况下的处理预案，包括预防预警、响应等级、技术方法、应急处置、信息发布、后期处理、应急联系方式（电话）及医院交通线路图等内容，做到紧急情况下的快速响应和处置。3编制应急物资、装备、工具及防护用品清单。2.9 计算书及相关施工图纸应符合下列规定：1钢网架相关计算书应依据现行的规范、标准、技术文献，准确、合规地引用公式、符号、参数等；计算书表达清晰、规范，应配必要的计算示意图说明。相关计算书包括：1）网架吊装吊索具安全计算，包括吊索钢丝绳安全计算、吊耳计算等。2）起重机械安全使用相关计算，包括履带起重机对地基的最不利载荷计算、汽车起重机支腿对地基的载荷计算、塔式起重机基础及附墙计算、起重机带载行走及双机抬吊载荷安全计算、地基承载力计算等。3）网架安装工况应力及变形计算，包括分段吊装过程计算、滑移及整体提升（或顶升）过程、卸载过程中的网架结构的应力、变形及稳定计算。4）网架安装过程中临时设施的安全计算，如临时支撑计算、滑道系统计算、提升（或顶升）支架计算等。5）网架安装过程中作用在既有结构上的安全计算，如支承网架拼装、起重设备开行和停机、网架安装临时支撑、滑道、提升（或顶升）支架的混凝土结构承载能力计算复核。6）计算时应依据现行的规范、标准、技术文献，准确、合规地引用公式、符号、参数等；计算书表达清晰、规范，应配必要的计算示意图说明。2方案相关图纸应按比例绘制，图面文字、线型等清晰可辨，关键信息完整。网架安装方案相关的图纸应包括下列内容：1）施工平面布置图。2）施工流程图。3）控制性吊装工况图（平面、立面）。4）吊点及吊索具布置图。5）网架拼装相关施工工艺图纸（拼装胎架等）。6）临时支撑相关图纸。7）滑移、提升（或顶升）相关施工工艺图纸。8）安全设施相关图纸（登高设施、安全通道、操作平台等）。9）其他必要的图纸。3索膜结构工程编制技术要求3. 1工程概况应包括下列内容：1项目地理位置、周边环境，相关地质、水文条件，现场周边地上、地下管线、周边建（构）筑等情况。2建筑概况，包括建筑高度、建筑空间分布、平面尺寸、建筑层高等。3膜结构概况，包括：膜结构跨度、膜材种类、最大构件的尺寸、最大膜块平面、最大构件重量和规格、建筑平面、立面等。4膜面支点系统。包括膜周边桅杆支点、膜锥底下环支点、悬索支点。5膜结构各系统之间的联系。包括支点系统内部的联系、支点系统与膜面系统间的联系。6工程参建单位。7难点分析。8工程目标。3.2 编制依据。索膜结构施工相关的国家和现行技术标准规范及政府有关文件的规定、相关工程技术资料等。3.3 施工总体部署应包括下列内容：1材料的水平和垂直运输方法。2安装的施工方法及使用机械。3重大危险源的识别、分析及施工过程中的动态调整。4索膜和钢构件安装的开工及竣工日期。5项目管理组织架构。6施工现场平面布置图，应包括材料的进出场路线，装卸位置，材料堆放位置，临时设施布置，消防器材布置，运输车辆和吊机开行路线，影响安全施工设施的位置和距禽等。3.4 施工工艺。根据索膜结构形式，确定索膜结构施工工艺，包括索的展开和张拉，膜结构的展开、固定及张紧等。3.5 安全技术措施应明确重大危险源的施工流程、工艺方法和控制要点；应明确验收的组织、节点、部位及标准；应明确检查的组织、部位、内容、方法及频次等要求。具体措施应包括下列内容：1 "最大、最重、最长”材料的装卸及水平运输的安全措施。2采用升降机、吊机或其他机械进行材料的垂直运输的安全措施，包括吊点设置、吊索具选配、起吊、吊装及就位等内容，尤其是“最大、最重、最长”材料。3采用脚手架施工的安全措施：1）提供或编制脚手架工程专项方案或经专家论证的报告，并应明确使用要求和验收方法；2）使用悬挑脚手架或悬挂脚手架进行施工时，应有具体的节点连接做法和要求；3）在脚手架上施工的防坠落、防火、防物体打击和安全用电等安全措施；4 采用吊篮施工的安全措施：1）提供或编制吊篮专项方案和验收方法；2）吊篮施工的高空临边、防坠落、防物体打击、防火和安全用电等安全措施。5 卸料平台的安全措施：1）应编制专项施工方案，方案中应包括设计图纸、计算书、安装及验收等相关内容；2）卸料平台在使用过程中的立体交叉施工、限载、检查等相关安全措施。6索的展开及安装、张拉的施工方法和安全措施。7膜的展开铺设及安装、周边固定、张紧的施工顺序、方法和安全措施。膜面施工过程汇总的抗风措施。8膜布间拼缝的施工的工艺和安全措施。9高空、临边作业的安全措施。3.6施工管理及作业人员配备和分工应包括下列内容：1管理人员配置，包括现场作业负责人（指挥协调）、专职安全管理员、现场监护人员以及人员数量、工作职责等，附人员配备表。2施工作业人员配置，包括工种（司机、起重工、校正工以及辅助作业人员等）人员数量、工作职责、特殊工种持证要求等。附作业人员名单。10.4.7验收要求应符合下列规定：1采用的原材料及成品应进行进场验收。凡涉及安全、功能的原材料及成品应按相关规范规定进行复验，并应经监理工程见证取样、送样。2各工序应按施工技术标准进行质量控制，每道工序完成后进行检查。3相关各专业工种之间，应进行交接检验，并经监理工程师检查认可。3.8 应急预案应符合下列规定：1应成立工程应急小组，明确负责人及各成员的职责分工，做到固定不交叉。2根据工程实际情况编制不同应急工况下的处理预案，包括响应等级、技术方法、应急设施等内容，做到紧急情况下的快速响应和处置，杜绝重大危险源不良后果的发生。3.9 计算书及相关施工图纸应包括下列内容：1方案相关的图纸、计算书是否齐全、正确，符合相关标准和规范要求。2吊篮布置及构造图及相关计算。3索具提升、张拉相关模拟分析报告。4吊装用钢丝绳、卸扣等吊索具强度验算。5脚手架构造图及相关计算。6吊耳详图及强度验算。7施工平面布置图、施工立面布置图等。4钢结构安装工程审查技术要点1.1 专项施工方案中应对现场施工场地及周边环境进行清晰描述。1.2 专项施工方案应做到总体施工技术路线、施工流程合理。1.3 专项施工方案中施工工艺应符合下列规定:1.关键构件吊装参数齐全。2 .起重设备、设施参数准确。3 .吊索具配置合理安全并计算复核。4 .临时支撑、临时稳定措施设置合理安全并计算复核。5 .关键施工工况图齐全、表述准确。4.4专项施工方案中应明确安全操作要求、安全操作设施以及应急预案。5网架安装工程审查技术要点5.1 网架安装工程专项施工方案应满足本要点第10.5节钢结构安装工程相关审查技术要点。5.2 网架安装工程采用高空散装法施工并采用满堂脚手架作为支承系统时，应明确脚手架相关模数及构造要求并计算复核其安全性。5.3 网架安装工程采用分条分块吊装法施工时，专项方案中应明确吊装单元划分。采用现场地面拼装时，应明确拼装场地要求、拼装胎架设置、起重吊装工况以及临时支撑设置等。5.4 网架采用滑移法、单元或整体提升（顶升）法、折叠展开式整体提升法施工时，应对滑移系统、提升（顶升）系统进行专项设计，并计算复核。采用原结构作为支承系统时，应复核原结构的安全并通过原设计的同意。5.5 网架采用折叠展开式整体提升法施工时，应具有抗瞬变的技术措施。5.6 索（预应力）结构施工应编制索（预应力）施工专项方案。5.7 网架安装工程专项施工方案应根据结构特点编制监测方案。6索膜结构安装工程审查技术要点6.1 专项施工方案中应对现场施工场地及周边环境进行清晰描述。6.2 专项施工方案应做到总体施工技术路线、施工流程合理。6.3 专项施工方案中施工工艺应符合下列规定：1 .膜体展开、连接固定和张拉成形工艺合理。2 .膜结构吊运设备选择合理，卸料平台设计合理。3 .膜布间拼缝的施工工艺合理。4 .膜结构张拉施工工艺合理。6.4 专项施工方案中应具有明确的成品保护措施。6.5 专项施工方案中应明确安全操作要求、安全操作设施以及应急预案。
