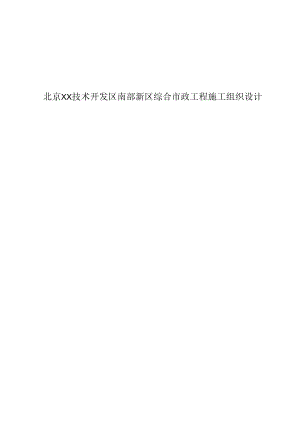

5.3 北京某技术开发区南部新区综合市政工程施工组织设计.docx

北京XX技术开发区南部新区综合市政工程施工组织设计第一章编制依据1一 .招标及答疑文件1二 .设计文件1三 .施工规程、规范、验收标准及法规1其次章工程概况2一.工程概述21.道路工程22 .雨、污水工程23 .电力沟工程34 .电信工程35 .上水工程3二 .地质状况3三 .主要工程量31 .道路32 .雨水43 .污水44 .电力55 .电信56 .上水5四 .工程特点6第三章施工部署6一 .项目部组织机构设置6二 .施工依次及段落划分7三 .施工总平面布置71 .临时生活区及生产区72 .临时上水73 .临时电74 .临时路8四.施工支配81.施工工期82 .进度支配83 .工力支配94 .主要材料支配95 .主要机械支配9第四章主要施工技术方案9一 .土方工程施工方案91 .±方开挖92 .±方回填10二 .雨污水施工方案101 .平基混凝土112 .钢筋混凝土管安装113 .管座混凝土浇筑114 .抹带接口H5 .雨水方沟施工126 .检查井砌筑127 .闭水试验13三 .电力施工方案132 .垫层、安管133 .电力管包封134 .电力沟及井室施工145 .试通15四 .电信工程施工方案151 .基础处理152 .垫层混凝土153 .管块铺设15五 .上水工程171 .流程172 .材料爱护173 .安管174 .井室施工185 .水压试验186 .冲洗消毒18六 .道路施工方案191 道路施工流程192 .路床施工193 .灰土层（12%）194 .石灰、粉煤灰砂砾石基层施工205 .雨水口、雨水连接管施工216 .路缘石217 .粗、中、细粒式沥青混凝土面层施工228 .人行步道、树池铺砌239 .施工时，以下方面应留意24第五章雨季施工措施24第六章工程质量目标及质量保证措施25一质量目标25二 .质量保证体系25三 .质量保证措施25四 .试验、检验方案261 .重点试验内容262 .试验措施27五 .质量通病防治措施271.排水管道工程272.道路工程28第七章施工进度保证措施29一 .组织机构29二 .重点作好以下几方面的工作29第八章环保及文明施工措施30一 .现场管理措施30二 .防止大气污染30三 .防止水污染31四 .施工现场环境卫生31五 .防止噪声污染32六 .卫生防疫32第九章施工平安保证措施32一 .平安施工措施32二 .生活区平安措施33三 .保卫消防措施34四 .施工现场料具管理措施34附图一项目经理部组织机构图35附图二施工总平面布置图错误!未定义书签。附图三施工网络进度支配错误!未定义书签。附表四工力支配表36附表五施工材料支配表37附表六施工机械支配表38附表七工程质量目标设计表39一 .道路工程质量设计39二 .雨、污水工程质量设计43三 .电力方沟工程质量设计45四 .电信工程质量设计47五 .上水工程质量设计49附图八施工质量保证体系50附图九工程质量限制流程图51附图十环保、文明施工体系52附图十一平安、消防及保卫体系53第一章编制依据一.招标及答疑文件Qq:1908936803收集开发区南部新区及路东区综合市政工程施工招标文件招标答疑二.设计文件北京XX技术开发区南部新区市政工程开彩路(盛泰路新丰路)道路工程施工图工程编号：2004J053-Ssoodloioi北京XX技术开发区南部新区市政工程开彩路(盛泰路新丰路)雨污水工程施工图工程编号：2004J053-SS00PS0103北京XX技术开发区南部新区电信管道工程一阶段设计(开彩路新建电信管道工程)设计编号：BGY20040181Y-01开彩路DN400上水工程(盛泰路新丰路)施工图工程编号：2002大0866技术开发区南部电力管线工程(开彩路)施工图卷册检索号：SY03013S-T18A三,施工规程、规范、验收标准及法规1 .工程建设标准强制性条文2 .市政工程施工技术规范(1990.5版)3 .北京市城市道路工程施工技术规程(DBJ01452000)4 .北京市给水排水管道工程施工技术规程(DBJ01472000)5 .工程测量规范(GB50026-93)6 .沥青路面施工及验收规范(GB50092-96)7 .城市道路路基工程施工及验收规范(CJJ41-91)8 .给水排水管道工程施工及验收规范(GB576886)9 .市政道路工程质量检验与评定标准(DBJOlTl-95、DBJ01-22-95)10 .市政排水管渠工程质量检验与评定标准(DBJol-13-95、DBJ01-24-95)11 .北京市市政工程施工平安操作规程(DBJol-56-2001)12 .排水管道通用图集13 .一般混凝土协作比设计规程(JGJ/T55-96)14 .混凝土质量限制标准(GB50164-92)15 .北京市建设工程施工现场管理方法16 .北京XX技术开发区施工管理暂行方法17 .北京开发区建设工程环境管理要求18 .北京市第十阶段限制大气污染措施的通告其次章工程概况一.工程概述本工程是开彩路（第五标段）市政工程的一部分，位于技术开发区南部新区。主要包括开彩路（盛泰路新丰路）及路下埋设的雨水、污水、电力、电信、上水的各种管线。1 .道路工程开彩路：开彩路为南北向的次干道。本次招标范围起于泰和路（道路桩号0+000）与盛泰路永中2+133.76交。终点桩号为1+763.27,与新丰路永中2+163.26交，全长1.763公里。本路设计为二幅路型式，红线宽40m,混行车道宽14m,中心分隔带8m。机动车行道路拱横坡为两面坡，坡度为1.5%o路面结构如下：机行车道粗级配细粒式沥青佐AC-134cm；粗级配中粒式沥青佐AC-307cm；乳化沥青封层；石灰粉煤灰稳定砂砾30cm；石灰土（12%）15cm；总厚度56cm,结构层下为15cm厚9%石灰土路基处理。路面排水设施为偏沟式雨水口。2 .雨、污水工程本路段雨污水管线各分东西两条线，东侧污水距永中8m,西侧污水距永中8m设计雨水管北段下游为盛泰路双孔雨水方沟，南段下游排入新丰。污水管北段下游为盛泰路污水管，南段下游为拟建新丰路污水管。雨水管沟总长度为2583米。检查井77座。污水管沟总长度为1962.5米。检查井63座。雨污水管道所用检查井盖均为“五防”井盖。3 .电力沟工程开彩路电力沟位于永中西14米，北起开彩路道路桩号0-007.7处，以现况三通井为起点，沿开彩路由北向南延长至开彩路道路桩号1+156.734处，做四通井与兴海路电力埋管接顺。并以此四通井为起点，在永中西14米建8150埋管至道路桩号1+798.70为埋管终点。本工程主线铺设1200X1900方沟和8150电力埋管，1200X1900方沟1171米，8150电力埋管642米，支线1200X1900方沟152.5米，支线8150电力埋管170米。电力沟直线井10座，埋管直线井14座，四通井3座，四通三层井2座，接地装置3组，进风口2个，出风口2个。电力沟及井混凝土强度为C25,抗渗等级为S6o埋管包封混凝土强度为C20豆石混凝土，埋管垫层混凝土强度为Cl5。方沟沉降缝间距不大于30m,所用止水带型号为HZP-A2。另外在施工缝处上下各IOCm的部位抹20mm厚防水涂料。4 .电信工程本路电信管线位于道路永中以东16m处，北起盛泰路（盛泰南止于新丰路。工程新建管线全长为1860.8米。其中新建二立型管道132.0米，新建四平（八）型管道1568.3米；新建24孔钢管管道160.5米；新建各型人孔26个。管道基础及包封混凝土强度为C15,铺管及砌人孔用水泥砂浆为Ml0,管带及人孔内外壁抹面为1：2.5水泥砂浆。所用钢管为108×4mm热轧镀锌无缝钢管。预制水泥管块规格为360X250×600mmo人孔肥槽内的管道基础做加筋处理，钢筋搭接在原状土的长度应大于Irno5.上水工程本路上水工程位于永中以西17米。起点与黄亦路拟建DN600上水勾通；终点与新丰路拟建DN400上水勾通，新建DN400上水约1717米。新建4座蝶阀井，15座消火栓（型号:SA65-1.0）,4座排气阀井,2座DN75测流井。二.地质状况现场1020m深度范围内的地层，表层为人工杂填土,其下为新近积累的低液限粘土,冲洪积的粉土质砂、低液限粉土、粉土质砂。各层分布较稳定，除表层人工杂填土外，物理力学性质较好，大部分为中等压缩性土。三.主要工程量1.道路序号项目数量1混行车道面积47600m22甲21.型路缘石1382.64m3300雨水口连接管229m4双篦雨水口12座5四篦雨水口2座2.雨水开彩路序号项目数量1D=500mm184m2D=600mm195.5m3D=1200mm381m4D=1500mm705.5m5W×H=2200mm×1500mm270m6W×H=2400mm×1500nun288m7W×H=2400mm×1750mm296m8W×H=2600mm×1750mm263m9检查井77座3.污水博兴路三路序号项目数量1D=400mm1121.5m2D=500mm288.5m3D=600mm552.5m4检查井63座4.电力开彩路序号项目数量11.2X1.9m混凝土方沟1323.5m28150海泡石纤维水泥埋管812m3进风口2个4出风口2个5四通井3座6四通井三层井2座7直线井24座8接地装置3组5.电信开彩路序号项目数量1二立型132m2四平A型1568.3m3镀锌钢管管道24孔6X4160.54小号直线井6座5中号直线井15座6中号三通井4座7中号特殊三通井1座6.上水开彩路序号项目数量1DN400球墨管管道1717m2DN300球墨管管道378m3DN400蝶阀井4座4DN400测流井2座5DNloo消火栓15座6排气阀井4座7DN300立式闸井6座8DN80立式闸井4座四.工程特点1 .本市政工程包括五种地下管线,平面内各管线多处交织布置;部分管线距离较近,需合理支配施工依次，防止相互干扰。其中电力沟施工的工序多、工期长，为关键限制线路。2 .本工程跨雨季施工，气温条件将是影响本工程施工的重要因素。3 .施工地点座落于麦田、耕地地带，需清除地表30Cm腐殖土并铺筑临时道路。4 .博兴路现况地面较设计路面低，需进行土方平衡。5 .施工范围内存在深度不等砂性土层，增大了施工难度。第三章施工部署6 .项目部组织机构设置为优质按期完成任务，公司拟选派有实力的管理人员和施工人员组成项目经理部,全面实行项目法管理，组织本工程的施工，对工程实行项目经理负责制。针对本工程组成强有力的专业施工队伍进行施工；支配组织6个专业施工队进行施工，即雨水施工作业队，污水施工作业队，上水施工作业队，电力水施工作业队，电信施工作业队，道路施工作业队。施工作业过程中，项目经理部要以“分工明确、责任到人”为原则，统一支配，亲密协作，优质、平安、快速、高效的完成施工任务。项目部主要成员如下：项目经理：1人，工程师、市政一级项目经理；全面负责本项目的施工组织管理及确定本项目的重大决策及向上级公司汇报；项目部技术负责人：1人，高级工程师，市政一级项目经理；全面负责本项目的施工技术质量管理工作；项目部生产副经理：1人，工程师，市政二级项目经理；负责协调各单项工程生产问题，对人、机、料进行管理；项目部质量负责人：1人；对本项目的质量工作进行全面管理；项目经理部设工程部、技术部、质控部、测量组、安保部、材料部，机械设备部、试验室。项目部组织机构见附图一：项目部组织机构图。二,施工依次及段落划分本标段分南、北两个施工区同时施工，分界点为道路桩号0+850。先进行雨污水施工（先下游后上游），然后进行电信及电力施工，最终进行上水施工。在两个施工段地下管线工程基本完成后，同时进行道路施工。三.施工总平面布置为保证按期优质完成该项工程任务，在全面分析工程特点的基础上，本着既满意施工要求、又经济的原则，对施工现场做如下统一支配：1.临时生活区及生产区1）项目部临时生产、生活区设于开彩路路东道路桩号0+850处。总占地面积约1500m2o2）料站、搅拌站设2处：分别设于道路路东桩号0+400和0+1300处，各占地600m2；3）钢筋及木材加工厂1处：设于临时生活区旁边，占地625m2；2.临时上水为满意现场生活，生产，试验及消防用水须要，按甲方供应水源位置，主要以暗管形式接至生活、生产区域及施工现场，过路管埋深大于80cm,临时上水干线用70钢管，支线采纳50钢管；支干线除按实际增加节门外，每100m留一阀门，供现场生产生活用水。临时水还应有肯定数量的消火栓。3临时电施工临时电执行施工现场临时用电平安技术规范要求，经测算现场临时电工作负荷为200kw0依甲方给定电源引电于施工现场临时生活生产区，配电线采纳三相五线制绝缘导线。施工用电量计算（参见下表）：P=1.loXj匕坐+&2鸟+&28+K,Z乙85KW本工程现场用电功率统计表如下:序号设备名称功率数量单位合计1搅拌机IlKW2台22KW2振捣器2.2KW20台44KW3电焊机25KW1台25KW4水泵1.IKW12台13.2KW5蛙夯2.2KW20台44KW6锯木机5.5KW1台5.5KW7钢筋切割机3KW1台3KW8钢筋拉伸机3KW1台3KW9室内照明0.0460个0.24KW10室外照明1.OKW20个20KW4.临时路设于道路西红线西侧，宽5m,路面结构为25Cm12%灰土。四.施工支配1.施工工期本工程支配2004年5月15日开工，2004年8月24日竣工，总工期102日历天,比招标文件要求提前完工。2 .进度支配本标段分南、北两个施工区同时施工，分界点为道路桩号0+850。1）施工打算：2004年5月15日至2004年5月18日；2）雨污水工程：2004年5月19日至2004年6月17日；3）电力工程：2004年6月18日至2004年7月17日；4）电信工程：2004年6月18日至2004年7月3日；5）上水工程：2004年7月13日至2004年7月24日；6）道路工程：2004年7月16日至2004年8月24日;3 .工力支配见附表四：施工工力支配表。4 .主要材料支配见附表五：施工材料支配表。5 .主要机械支配见附表六：施工机械支配表。第四章主要施工技术方案一.土方工程施工方案1. 土方开挖0%人行步道2.0一设程、面高路计5%混行车道1.5本工程全部管线均采纳机械开挖，人工协作清槽。通过计算确定沟槽开挖尺寸，槽底宽度二结构宽度+2XB（B为每侧工作宽度）。见开槽断面示意图：西仃路面4步设计道高程1.5%2.0%T1TXiDN400雨水2600x1750电力1200x1900说明：1.单位：米。2.放坡系数0.5。道路及管道开槽断面示意图2）按设计图纸要求及测量定位的中心线，依据沟槽、基坑开挖计算尺寸，撒好灰线。3）机械挖槽时，挖至设计槽底以上20cm,之后实行人工清挖。4）人工清挖槽底时，应细致限制高程和宽度，并留意不使槽底土壤结构遭遇扰动或破坏。5）将所留20Cm厚余土清至IOCnb分成五组钎探，钎探钎径为直径25钢筋，穿心垂的自由落距为50cm,探深15cm,阅历收后，用细砂灌孔捣实。6）沟槽超挖处理方法：干槽超挖在15Cln以内者，用原土回填夯实，其密度不低于原自然地基土。干槽超挖在15Cnl以外者，用石灰土分层处理，其相对密度不低于95%。槽底有地下水或地基含水量较大,不适合夯实时,采纳自然级配砂石或卵石回填。2. 土方回填3. 在管道及结构整体验收完成后，刚好进行回填。4. 沟槽回填必需确保结构平安，保持管线稳定，爱护好管道接口。5. 填土前先清理沟槽，槽底不准有积水，腐殖物。6. 填土时不得将士干脆砸在抹带接口部位。5）回填土中不得含有机物、大土块和大于5cm砖、石等杂物。6）管道对称回填，高差不大于30cm,搭接处不得形成陡坎，应当留成台阶状，阶梯的长度大于层厚的2倍。7）对于检查井四周1.OnI范围，实行掺加12%灰土进行处理。在检查井、雨水口位于道路基层深度范围，实行Clo混凝土填筑的措施。8）还土虚铺厚度运用蛙夯时不大于20cm；运用压路机不大于30cm。9）管道胸腔及管顶50Cm范围内运用蛙式夯击夯实，管顶50Cln以外运用压路机压实。10）对于管道下三角不易运用机械夯实部位，运用蒜头夯人工细致夯实。11）回填密实度：胸腔及管顶50Cm范围执行管道回填密实度标准，管顶50Cm以上部分必需满意道路标准。12）回填时，确保土壤含水量接近最佳值，否则实行洒水、晾晒或掺加9%灰土处理。13）上水管道工程在回填到管顶50Cm处匀称铺警示带。二.雨污水施工方案1 .平基混凝土1）支模沟槽经过清底和找平达到设计要求后，进行沟槽验收，验收合格后支平基模板，以管道中线为基准钉桩挂小线支平基模板。模板采纳钢木结合模板，模板要求顶面平整,侧面直顺，符合设计高程，检查验收合格后浇筑混凝土。支模前，检验钢模是否合格，变形、表面凹凸不平的钢模不能用，并刷石灰水。支模应坚固牢靠，模板顶部平整一样，用坡度板中线法限制模板位置（即管道中线）。两模板间净距误差不能超过规范要求的±lcm°2）浇筑平基混凝土混凝土运用预拌混凝土，采纳平板振捣器振捣。顶面高程与设计高程误差为TCn1。平基混凝土终凝前不得泡水，并覆盖养护。2 .钢筋混凝土管安装混凝土基础强度达到50%以上，进行管道安装，用吊车将混凝土管吊放沟槽内，放在混凝土基础底板上，由人工就位调直及稳管，稳管应运用不低于混凝土管基标号的垫块，要求稳固牢靠，对口尺寸严格按规定执行，不得超差。3 .管座混凝土浇筑管座混凝土为C15,由于现场设有搅拌站，混凝土浇筑用灰溜子由沟槽上口向管顶输送，由管顶向两面分开，送入两侧模板内，并依据铺筑混凝土的厚度刚好振捣，要求每30cm一层进行振捣，采纳插入式振捣器进行振捣，并由一端向前持续进行，要求细致操作不能漏振。4 .抹带接口本工程按雨（污）水管道（钢筋混凝土管、钢筋混凝土企口管）采纳PTOl-06钢丝网水泥砂浆接口抹带、膨胀水泥砂浆接口（PTOITO）O其中管基采纳120°管基混凝±（PTOl-Ol）包封。部分管线采纳180°混凝土满包混凝土加固（PTOl-03）每IOm设一道柔性接口。钢丝网水泥砂浆接口抹带接口施工要点：水泥砂浆接口的材料，采纳425口水泥，砂子应用2mm孔的筛子筛过，砂子含泥量不得大于2机相邻两管接口IOnlm内缝用1：3水泥砂浆捻缝。管口在抹带宽度20Onlln范围内凿毛，并清扫冲刷干净，刷一道素水泥浆。抹第一层水泥砂浆（1：2.5水泥砂浆厚15宽200）压实后，使与管壁粘接坚固，然后将两片宽为200的20#IoXlO钢丝网包拢，搭接长度不小于100。待第一层水泥凝固后，抹其次层水泥砂浆，初凝后赶光压实,抹带成型后，运用草袋或草帘覆盖，洒水养生，抹带后要进行质量检查，对于有裂纹及空鼓的现象要凿掉清扫干净重新勾抹。膨胀水泥砂浆抹带接口施工要点：在管基浇注完成且达到强度后进行，由人工钻入管内捻1：1膨胀水泥砂浆。要求砂浆密实，与管口平顺相接，不留茬口、麻面。管外IOnIm外缝用1：2水泥砂浆后勾缝。5.雨水方沟施工1）垫层基础采纳素土夯实，局部有地下水采纳三七灰土处理。2）沟槽经过清底和找平达到设计要求后，进行沟槽验收，验收合格后支垫层（厚440mm）模板，以垫层中线为基准钉桩挂小线支模板。模板采纳钢木结合模板，模板要求顶面平整，侧面直顺，符合设计高程，检查验收合格后浇筑混凝土。支模前，检验钢模是否合格，变形、表面凹凸不平的钢模不能用，并刷石灰水。支模应坚固牢靠，模板顶部平整一样，用坡度板中线法限制模板位置（即管道中线）。两模板间净距误差不能超过规范要求的±1cm。3 ）C20混凝土运用预拌混凝土，采纳插入振捣器振捣。顶面高程与设计高程误差为-ICn1。平基混凝土终凝前不得泡水，并覆盖养护。4）采纳MIO水泥砂浆、页岩砖砌筑墙体，墙内1：2水泥砂浆模面15mm厚。若部分地段出现地下水，外墙用1.2.5水泥砂浆抹面厚20mm至地下水位以上500mm。5）方沟C20钢筋混凝土盖板下座15mm厚MlO水泥砂浆，盖板搭接墙体20Omnb用MlO水泥砂浆将盖板底角抹成顺滑三角。盖板间隙用MlO水泥砂浆灌严抹平。6 .检查井砌筑D本工程雨、污水检查井内的流槽，与井壁同时进行砌筑，有预留支管的检查井砌井时，按设计将预留管做好，流槽表面用砂浆分层压实抹光，与上下游管道应顺接。2）检查井砌筑时，对接入的支管应随砌随安，管口深化井内3cm。不得将截断管段放在井内，预留管口应封堵严密，封口磨平，封堵便于拆除。3）砌筑园井应随时驾驭直径尺寸，进行收口时，四面收口的每层砖不应超过3cm；三面收口的每层砖不应超过45cm。圆井筒的楔形缝应以相宜的砖块填塞，砌筑砂浆饱满。4）检查井内的踏步，安装前应刷防锈漆，在砌筑时用砂浆埋固，砂浆未凝固前不得踩踏。5）砌筑检查井的井筒应用原浆勾缝，内壁抹面应分层压实，外壁用砂浆搓缝应密实。6）污水检查井在闭水试压、隐藏验收合格后方可进行回填土。7）井室砌筑完成后，刚好安装井盖。在道路上的井盖面与道路平齐。井室在绿化带上其井室高出地面30cm左右。8）井室及沟槽回填土前，将全部未接通预留管洞口堵死。7 .闭水试验污水的全部管道均需做闭水试验，闭水试验检查前要先自行闭水试验，自行检验合格后请监理检验。依据施工进度状况，闭水试验采纳2-3个井段做一闭水试验段，试验前先进行浸管，检验漏水状况，发觉问题刚好用防水砂装进行修补，直至满意闭水试验的要求。试验管段泡水时间不应少于24h.试验水头达到规定水头时起先计时，观测管道的渗水量，直至观测结束时，应不断地向试验管段内补水，保持试验水头恒定。渗水量的观测时间不得小于30min.实测渗水量应按下式计算：Q=W/T1.式中Q：实测渗水量（1.（min.m）W：补水量（1.）T：实测渗水量观测时间（min）1.：试验管段的长度（m）三.电力施工方案2 .垫层、安管沟槽清理完毕支模浇注混凝土垫层（C15混凝土），捣固密实，抹面平整，初凝后应覆盖草帘等物并洒水养护。待混凝土达到强度后进行海泡石纤维管的安管。3 .电力管包封包封支模用钢钎插入土中，并打斜支撑，保证模板坚固。敷设一层管道后，先做中间垫层，表面拉毛，敷设二层管道后浇注上部包封。要求混凝土表面平整、无断裂、无波浪、无明显接茬、欠茬，混凝土表面不起皮、不粉化。4 .电力沟及井室施工电力沟断面为1.2X1.9m,每隔IOnl沉降缝设一个，底板厚度100min。钢筋混凝土电力沟施工工艺流程如下：测量放线一一沟槽开挖一一混凝土垫层一一底板钢筋绑扎支模（包括止水带设置）底板混凝土浇筑一一方沟侧墙钢筋绑扎一一支侧墙内模一一搭架子一一支顶板模顶板钢筋绑扎一一支外模一一浇筑洞体混凝土一一养护一一拆模2）模板分底板模板和墙体模板两步支搭。底板模板支到墙体15Omm高度。井体模板以SZ系列定型钢模为主，辅以局部木模；其施工工艺及质量要求按市政工程施工技术规程的规定执行。模板示看法下图：电力沟模板支护示意图。3）钢筋绑扎电力井体受力筋为HRB335（20MnSi）；构造筋为HPB235（A3）。全部钢筋均作镀锌防腐。4）混凝土浇筑混凝土必需按市政工程施工技术规程中有关混凝土施工要求进行施工。垫层为C15,方沟结构为C25抗渗混凝土，抗渗等级为S6。电力沟混凝土采纳预0拌混凝土，泵送入模，运用插入式振捣器振捣、垫层运用平板振捣器振捣。混凝土振捣必需设专人操作，施工前对振捣工进行培训、交底，施工中应做到不漏振不过振。混凝土浇筑完成后，外露面刚好覆盖，12小时后洒水保湿养护，底板混凝土浇筑后，待其强度达到3MPa以上时方可上人进行支架支模等作业。混凝土垫层在伸缩缝处加做凹槽（宽900mm,深40Omnb具体尺寸见图纸），在结构浇筑时采纳“两凿两吹”凿毛处理，即在垫层混凝土强度达到80%以上后用鎏细致凿除混凝土表面浆皮，剔出新茬，用空压机清扫干净之后，再凿毛漏凿部分，在外模合模前，用空压机彻底吹扫干净。浇筑侧墙前，施工缝表面浇筑2cm厚1：2.5水泥砂浆，标号同洞体混凝土，然后再进行混凝土浇筑。5）止水带协作钢筋绑扎进行安装，采纳八字钢筋夹固定于结构钢筋，基础支模完成后，将止水带吊离地面2m以上，安装质量要求直顺，位置精确。相邻混凝土浇筑时垫压聚苯乙烯发泡板，挤压严密。5 .试通直埋管道采纳14OmmX100Omm钢管拉棒试通，保证管道直线度。四.电信工程施工方案I.基础处理沟槽开挖完成后测量人员要留意限制好槽底高程，不扰动槽底原状土。2 .垫层混凝土槽底达到设计标高，约请监理甲方共同验槽合格后，支模。支模时依测量人员测设之轴线位置，限制边模宽度，高程在垫层边缘钉桩。模上口用高程桩限制，每IOm设一对限制桩，边模用100XlOO方木。基础钢筋集中在钢筋加工场内加工预制，现场绑扎。搭设滑槽下混凝土，加强振捣。用木杠刮平，木抹抹平，浇水养护。3 .管块铺设1）选用电信局认定厂家生产的管块，进场后逐通检查外观，合格后方可运用。2）铺设：采纳人工下管块铺设。从管线一端向另一端挂线，退步座浆砌底。水泥管块顺向连接间隙不大于5mm,上下二层管块间及与基础间距为15Innh允许偏差5mn,自下而上水平分层行间与层间均宜错开1/3管长（管块组合断口尺寸符合设计施工要求）。3）砌筑时需在管块对角线孔内穿入二条长1.21.5m、87mm拉棒试通。4）水泥管道的管底垫层砂浆和竖向充填：砂浆标号应符合设计要求，其铺设砂浆饱满程度不低于95虬5）管块相接采纳抹浆法，二行管块间竖缝充填砂浆，饱和度不低于75%。管顶缝、边缝、管底八字应抹1：2.5水泥砂浆。6）接口处应缠80Cm宽，周长为80T20mm长纱布，接缝纱布包好后，先刷清水，并达到饱和程度后，再刷水泥浆，接缝纱布刷浆完毕，马上抹1：2.5水泥砂浆抹带，其厚度为1215mm,下宽100mnb上宽80mm。管顶边缝、管底八字应粘接坚固、平整、光滑、不空鼓、无欠茬、无断裂，抹带成活后应刚好覆盖，洒水养护。各种管道引入人孔位置、尺寸应符合设计施工要求。其管顶距孔上覆应不小于300mm,管底距人孔基础面不少于400mmo7）钢管塑料管安装：严格执行通信管道工程施工技术规范之规定。断面尺寸符合设计施工要求，钢管在接续前应将管口磨圆或锂成坡边，保证光滑无棱，钢管插入套管1/3。焊口和套管用沥青防腐。管群二层及二行管接缝应错开。8）人孔井砌筑：其断面尺寸、设计高程、井室高度应符合设计施工要求。井内埋件应随砌筑随安装，位置精确、安装坚固。井壁抹面垂直、平整、坚固。人孔井砌筑分二步进行：第一步从井基砌至管道基底，外抹面，按设计要求分层回填工作间土方，并夯实。每层回填土（级配砂石）层厚10Cm留意爱护井墙，密实度295%。填至管基底浇筑混凝土基础应增设加固筋，加固筋应支搭在基底原状土层或井墙上，加固筋间距、长度应符合设计施工要求；其次步从管块砌至设计标高，盖上井盖即可。9）施工过程中坚持自检三次试通工作制，即操作试通；本段完毕试通；回填土后试通，确保施工刚好交验，回填中严格按操作规程执行，密度符合规范要求，并加强成品爱护。10）通信管道基础的混凝土应振捣密实、表面平整、无断裂、无波浪、无明显接茬、欠茬，混凝土表面不起皮、不粉化。11）各种管道引入人孔、通道的位置尺寸应符合规定，其顶管距人孔、通道上覆不小于300mm,管底距人孔、基础面应不小于400mmo12）凡按设计规定管道基础加筋的段落，应按设计规定处理，跨越人孔井肥槽部分的管块基础需加铺钢筋，长度按进入原状土1.Om计。13）人孔井内全部预埋件，在砌筑井室时按设计要求予以预埋，避开凿孔补件，影响质量。14）人孔上覆必需为指定的厂家预制，不得现浇，不得有蜂窝麻面、裂缝、漏筋，待混凝土强度达到设计强度70%以上方可吊装。五.上水工程本工程上水管道为球墨铸铁管，柔性接口。埋深在1.5左右，部分地段较深h=3. 26mo1 .流程测量放线一开槽一安管一部分回填一试压一井室砌筑一回填一冲洗、消毒2 .材料爱护橡胶圈的运输：橡胶圈在运输过程中，做好防止阳光直射、雨淋雪盖、严禁与油脂类、酸碱类、化学药品及其他对人体、胶圈有害的材料接触，装卸时，避开橡胶圈的外包装损坏。如有破坏现象，在下管前必需进行修补并达到运用要求方可下管。橡胶圈的存放：橡胶圈存放在040°C的室内，离热源的距离不小于1m,室内空气相对湿度不大于80%,避开阳光及紫外线等光源直射。橡胶圈自由放置，不使其长期受挤压、拉伸，以免变形。3 .安管1）球墨铸铁管及管件采纳兜身吊带起吊，装卸时轻装轻放，运输时垫稳、绑牢，不得相互撞击。2）管子下沟时，承口应朝向介质流来的方向，承口方向尽量与管道敷设方向一样,管子两端不要碰撞槽帮，不要污染管子，如管体标有向上放的标记，留意摆管时，把标记放在管上顶。3）胶圈应形式完整，表面光滑，用手扭曲、拉折表面和断面不得有裂纹，凹凸及海绵状等缺陷，尺寸偏差应小于ImIIb将承口工作面清理干净。4）安放胶圈，胶圈擦拭干净，扭曲，然后放入承口内的圈槽里，使胶圈匀称严整地紧贴承口内壁。5）画安装线，依据要插入的深度，沿管子插口外表面画出安装线，安装面应与管轴相垂直。6）涂润滑剂，向管子插口工作面和胶圈内表面刷肥皂水。7）将被安装的管子插口端插入承口胶圈内，略微顶紧后找正，将管子垫稳。8）管子经调整对正后，启动安装器，运用管子沿圆周匀称地进入并随时检查胶圈，不得被卷入，直至承口端与插口端的安装线齐平找正。9）检查接口，插入深度，胶圈位置（不得高位或扭曲），如有问题时，必需拔出重装。4.井室施工1）设在铺装路面下时，井口与路面平，井口可不作混凝土圈，填充材料与路面材料同，设在非铺装路面下时应作混凝土圈，井口应当出地面50亳米，且作i=2%坡，坡向四周。2）用强度等级为M7.5的水泥砂浆砌筑，内墙用原砂浆勾缝。3）制作盖板前校对到货闸阀尺寸，留意人孔中心应对准闸阀方头或手轮中心，闸阀方头或手轮中心偏离井中心不得大于200亳米，盖板与井壁结合面满座水泥砂浆，并抹水泥砂浆三角。4）支墩与管道附件底面之间填M7.5水泥砂浆抹八字托紧。1 ）三通、弯头、盖堵处设支墩，作法按图集TG43。井室砌筑按市政院给水管道通用图集及自来水公司有关要求砌筑。5 .水压试验1）试验前，制定具体施工方案。2）试压标准：强度试验压力1.OMPa,恒压IOMin,落压不超过0.05Mpao严密性试验渗水量小于1.91.MinKmo3）试压所用压力表选用表盘直径为15Omnb表盘刻度上限值为1.5Mpa,精度不低于1.5级，运用前必需经相关部门进行效验，数量4块。4）试压泵为电动柱塞式组合泵。5）严密性试验采纳注水法测定。6）试压盲板厚度不小于Icmo7）向管内注水时，将管段内最高的排气阀和排气孔全部打开。当注满水后，在0.20.3Mpa水压下，充分浸泡48ho8）水压试验时，以0.2MPa为一级逐步升压，每次升压后，检查无问题后，再接着升压。9）水压试验合格后进行渗水量测定。注水法测定渗水量时，每当压力下降，即向管内补水，使管道试验压力保持恒定，持续时间不少于2h,并计量补入水量。6 .冲洗消毒1）冲洗前具体编制施工方案。冲洗流速不小于1.5ms,放水口不得小于DN200,当排水口水色、透亮度与入口一样，即为合格。2）试压合格后，进行冲洗，冲洗后泵入漂白粉溶液，在保证含氯每升2550mg条件下浸泡24h以上，最终由管理单位对水质进行化验。六.道路施工方案1.道路施工流程路床施工一路基施工（12%灰土层石灰、粉煤灰砂砾层）一雨水支管、雨水口施工一路缘石安砌一步道面砖铺砌、树池安装一乳化沥青封层一粗粒式沥青混凝土AC-25I一细粒式沥青混凝土AC-13I施工2.路床施工1）路床下各管道沟槽回填至路床高程下15cm,各层回填土密实度验收达标后，进行路床施工。2）依道路施工图纸及甲方供应的限制点测放道路中线、边线，定设中线桩、边线桩（兼起高程桩作用）。直线段中线桩间距为15m,曲线段中线桩间距IOmo在中线起（终）点、折点、交点、平（纵）曲线起终点及中点、施工分界点中线桩适当加密。3）以机械为主，人工为辅，清除路床范围内腐植土、杂草、垃圾等，全部外弃于甲方指定的弃土点。对管线施工回填处，按北京市城市道路工程施工技术规程（DBJ01-45-2000）的要求分层回填至路床以下15Cnl标高处。4）在整个道路施工范围内进行土方调配、平衡，多余部分弃于指定弃土点，路床底预留20Cnl厚土层，由平地机粗平至路床标高以上3cm,按设计文件，以下18cm（加预留值3cm）做9%灰土处理（处理范围：至道路边线外50Cm）形成路床。路床整形施工采纳平地机刮平，经8t光轮压路机初压，用水准
