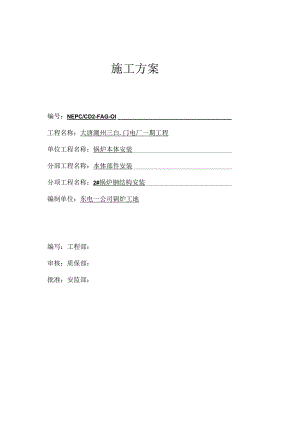

施工方案编号：NEPC/CD2-FAG-Ol工程名称：大唐潮州三白.门电厂一期工程单位工程名称：锅炉本体安装分部工程名称：本体部件安装分项工程名称：2#锅炉钢结构安装编制单位：东电一公司锅炉工地编写：工程部：审核：质保部：批准：安监部：版次A实施期1.工程概况、工程内容及工程i½22 .编制依据和相关文件23 .作业进度、劳动力支配24 .作业打算工作及条件35 .施工方法、步骤及作业程序56 .作业的质量要求137 .作业的环境要求148 .施工作业的平安技术措施159 .交底记录21附录1常用型号钢丝绳允许吊装重量表22附录2钢结构验评划分表23附录32#锅炉钢结构施工定制化管理平面图24附录42井锅炉平安网铺设图251 .工程概况、工程内容及工程量1.1. 广东大唐潮州三百门电厂一期工程（4X600MW机组）2#机组安装一台哈尔滨锅炉厂生产的HG-1900/25.4-YM4型超临界、一次中间再热、单炉膛、平衡通风、固态排渣、前后墙对冲燃烧燃煤炉。锅炉采纳半露天布置。锅炉段大连续出力1900th,锅炉额定蒸汽压力为25.仙Pa,额定蒸汽温度571C。锅炉受热面为悬吊结构，由钢结构桁架体系支撑，钢架为高强螺栓连接方式。锅炉部分结构为紧身封闭结构。1.2. 锅炉钢结构为全钢结构，承载体系为圻架，连接形式采纳被接，主要承载杆件之间采纳扭剪型高强度螺栓连接，构架宽度为50m（B0-B50）,深49.Im（BH-BM）,大板梁标高80.73m,构架沿锅炉i度划分为5层（柱分8段）和一个续补部分，整个钢结构在平面上共设置十二层水平支掾,在立面共设置五片立面框架（抗剪平面），即B0、B50、BI1.B1.,RM,通过水平支界和立面框架来保证整个结构的稔定及将水平载荷传递到基础.零米处共布厘32根柱。锅炉构架总重约5000t,其中主结构约420Ot,平台楼梯约500t,续补部分（包括屋顶、连接平台等）约300t锅炉构架构件，其中最长、最高、最重的杆件为大板梁“D”，长X宽X高约为31200X1800X5500,约至187.01。2 .编制依据和相关文件2.1.电力建设施工及险收技术规范h（锅炉机组第，D1./T504795,1996年版）2.2.火电施工质量检验及评定标准讥（锅炉篇，1996年版）2.3.电力建设平安工作规程讥（火力发电厂部分，D1.5009.1-2002）3.作业进度、劳动力支配3.1.工程进度3.1.1.3.1.2.3.1.3.3.1.4.3.1.5.3.1.6.3.1.7.3.1.8.大板梁安装：2005.02.162005.03.313.2. 劳动力支配施工小组：8个组共计48人班长、技术员、质检员各1名,平安员2名4.作业打算工作及条件4.1. 作业人抗的资历要求4.1.1. 全部施工人员必需经过三级平安考试并合格。4.1.2. 全部施工人员必需经体检合格方可施工作业。4.1. 3.全部淹工人员必需具备本富的施工阅历和较强的技术实力。4.2. 作业机械、工具、仪器、仪表的要求4.2.1. 作业机械安装调试完毕，各项技术性能指标达到设计要求后，具备正常运用条件。4. 2.1.1.钢结构吊装用机械4.2. 1.1.1.250吨履带式起重机一台（安装第一、其次、第三层钢结构）.4.3. 1.1.2.R1.blOOZlOOt型400吨履带式起重机一台（安装第四、第五层钢结构和顶部钢结构）。4.4. 1.1.3.501筒壁吊1台（协助吊装）4.5. 1.1.4.卷扬机4台（安装平台梯子等）4.6. 1.2.钢结构运输用机械4.7. 1.2.1.631龙门吊1台；4.2.1.2.2.50吨汽车吊-台：4.2.1.2.3.10吨板车一台：4.2.1.2.4.60吨拖车一台。4.2.2.仪器、仪表经计任部门校验合格方能运用。4. 2.2.1.找正用经纬仪一台。4.2. 2.2.找正用水平仪一台。4. 2.2.3.力矩扳手2个。4.2.3.工具具有厂家合格证及出厂证明。4.2.3.1.施工所需工器具见下表。序号名称规格单位数最备注1光学经纬仪直读1秒，正像台I含支架2水平仪S3.正像台1含支架3力矩扳手150ON个24钢盘尺50m个45蝌盘尺30m个46钢卷尺5m个507纲直尺1.5m个IO8伙尸钢弯尺个IO9塞尺20片,长度：I（K）个310铁水平尺500个5Il钢丝绳52m2抗拉强吱1770M.以上12”绳26mI(XX)抗拉强农177（）Mpa以上13钢坨绳18m10抗抗强度1770Mpa以上14钢丝绳I4m2000抗拉强度177OM>a以上15卸扣30t个416和扣20t个417知扣16t个818卸扣IOl个3019和扣5t个I(X)20和扣3t个10021钢丝绳夹M14个15022起乘滑车HQGKl32(台20IR轮滑车-3223起重滑车HQGKl5l台20总轮滑车-5t24起重滑乍HQGKl-IOt台10单轮滑车-IOl25起航湘车组HQD2-20t套4双轮滑车祖2026手拉葫芦（倒椎）It台5027手拉物芦（倒隧）21台15024手拉葫芦（倒链）3t台2025手拉葫芦（倒椎）5台2026手拄的芦（倒鞋）IOt台1027手拉葫芦（倒跳）20t台428螺旋斤顶Q1.5台629螺旋千斤顶Q1.lO台430螺旋千斤璐Q1.16台431螺施千斤顶Q1.32台432断线钳（管柄式）45Omm把533重型套筒扳手28件装套234融击呆扳手34把4用于M22玄强螺检35被击呆扳手36把2用于M24高强幄栓36电动角向磨光机S1M-125A把1037电动用向磨光机SIM-I(X)A把IO38线镣1.5kg个539兀H2.5kg个540手锤S磅把1041手锤8班把IO42大锤18磅把543麻绳I8米SOO44麻绳618米50045钢丝刷把5046毛刷2*把5()47过眼冲子23.5个10048过眼冲子4>25.5个5047钢丝0.75kg2.54.3. 作业材料、半成品的质员要求4.3.1.作业材料必需有出厂证明及合格证。4.3.2.半成品符合图纸的技术要求，并经质检部门验收合格。4.4.作业环境的质量要求4.4.1.基础检杳验收合格、然础混凝土达到设计要求。4.4.2.土建施工的剩余材料和杂物清除干净。4.4.3.吊装机械安装调试合格，具备正常运用条件.4.4.4.道路畅通，保证运输车辆通行。4.4.5.设备供货刚好,保证连续吊装。4.4. 6.安装现场应有牢靠的消防设施、足筋的照明和排水设施。4.5. 作业技术交底的支配4.5.1.在钢结构施工前，由指导书编制人组织参与施工的全部人员进行技术交底。5.籁工方法步骤及作业程序5.1.作业程序工器具打算一设备清点编号一基础检查及基础打毛、划线一基珈复查一柱底板安装一柱底板二次灌浆及养护一设备二次撮运到现场一设备检查及划线一钢架组合一打算起吊装第一层钢立柱一立柱找正一横梁安装一垂直支撑安装一水平支掾安装T第一层钢结构找正一螺栓初索一第层钢结构纪查一螺栓终紧f第节钢结构验收合格f其次层立柱安装一以此类推安装一第五层钢结构验收合格一炉顶钢架基础划线一大板梁吊装一吊装次梁一吊装水平支撑、垂直支撑一炉顶钢架找正一炉顶钢架验收一划锅炉中心线5.2.图纸资料含义图纸中英文字母含义：B梁：C一柱：V一垂直支撑：D一柱底板：F一紧固件：G一地脚螺栓支架：H一水平支撵：J-烟风道支探结构：P一平台楼梯；NT一支撑梁：NS一支吊梁：ES一小罩支撑：T一连接平台：W一随机专用工具：Q一屋顶小室各处代号示例（1）柱的编号,例如BH-B20-1BH表示锅炉横坐标BH轴线：B20-表示锅炉纵坐标B20轴线：I-该柱的段数（2）梁的编号，例如1HA71一表示该梁在第一层构架中：H-表示该梁在H区内；A-表示梁所在的标高7500代号为A：7-表示该梁的依次号（3）水平支撑的编号,例如IRA231-表示该支掾在第层构架中：K-表示该支撑在K区内：A-核支挣所在的标高7500代号为A：23一表示该支撑的依次号（4）垂直支撑的编号,例如B0-3Bo一表示垂直支掾在Bo轴立面：3-表示垂直支撑依次号<5）清单号示例,例如22.1601C.03022-表示零件清单；16表示压力为超临界：01一部件号，表示第一层构架：030清单依次号（6）总图号，例如1601.01416-表示压力为超临界压力总图：01一表示第层构架：014总图依次号（7）部件总图号，例如1613.03116-表示压力为超临界压力总图：13表示折焰用刚性梁部件号；031-表示该部件图依次号<8）零件图号，例如5601C.05556一表示压力为超临界压力零件图；Ol-表示第一层构架：C-表示柱子；055零件图序号杆件规格示例(1)例如H408×640×24X18H-柱子代号;408一柱断面高度;640一翼板宽度：24翼板厚度：18一腹板厚度(2)例如W300×500×20×18R'-垂直支撵代号：300断面高度；500-翼板高度；20翼板厚度：18一腹板厚度(3)例如I500X300×12×8I-梁的代号：500断面高度：300一翼板高度；12翼板厚度：8一腹板厚度梁和水平支撑所在标高的字母表示-7500;B-13700；C-17000；D24200；E-33000；1.-39200；l-43500;G-55600：H-66000；1-73800：J-79030；K-807305.3.施工方法及步骤5.3.1.设备的保管和存放.1运输到现场的设备，按电力工业安装有关规程及锅炉厂说明书的要求保管存放。.2钢结构应按种类、型号、安装依次分区存放.雷天存放的场地要平坦、通畅，有良好的持水设施，井能满意消防要求。.3钢结构底层垫枕应有足够的支掾面，并应防止支点下沉。相同型号的钢构件叠放时,各U钢结构的支点应在同一垂直线上，并应防止钢结构被压坏和变形。全部钢构件应由经过防腐处理的枕木或相应的支垫垫高，以免同泥水接触，设备存放四周不允许杂草丛生。.4设备的油漆及件号标记应保持完好，如有脱漆应刚好清理补刷油漆，必要时应求新涂好标记。摆放的设备标记应向外，以便于设备的选择。5.3.2设符检查及划线1设备检杳按G火电施工质量检脸及评定标准及依据施工图纸执行。.2柱头、梁端面的垂宜、水平中心线标识出来。.3划出第一节立柱的Im标高线.弼炉基础检查.1锅炉钢结构安装前，依据土建图纸、锅炉基础负荷图、地脚螺栓图，对锅炉基础进行验收。确认基础浇潴质批合格，基础尺寸偏差在规范规定范圉内，地脚螺栓安装正确。经各方检杳，符合要求后，方可进行钢结构安装。.2基础验收主要内容如下（1）由土建部门供应战础混凝上浇灌质量证明出和混凝上强度试验报告。（2）基础外形尺寸、标高、基础钢筋预埋件位置的正确性应符合卜一表规定的验收标准。序号检查项目允许误差mm1坐标位置纵横轴线±202不同平面的标高与设计标高0-203平面外形尺寸+204预埋地脚螺栓标高（顶端）+2005预埋地脚螺栓中心距（在根部和顶部两处测量）+2（3）位轴线应与厂房建筑标准点校核无误。（4）锅炉基础划线允许偏差各基础中心线间距离误差1柱距WlOm+Inun2柱距10m±211m件基物相应对角线误差1对角线氏W20m5mm2对角线长20m8nn（5）锅炉基础纵横向中心线图基础更查、柱底板安装。.1依据施工图纸对基础的标高、尺寸、地脚螺栓进行具体的复查，并耍求锅炉基础全部打出麻面。2对柱底板进行纪查和编号,对柱底板的外形尺寸进行校核，并划出柱底板的纵横中心线.,3柱底板的安装应依据从炉前向炉后的安装依次进行，安装时，要求柱底板的中心线与锅炉基础中心线对齐，并留意柱底板的安装方向与图纸相样,柱底板的标高与图纸一样。以给定基准标高点找正柱底板的标高，要求柱底板必需在同一标面上，每块柱底板的标爵、水平度、相对间尺寸等验收期目必需限制在规范和验评要求的优良范围内,柱底板找正结束，自检结束，对底板进行固定，防止其位置移动。二次灌浆,1柱底板全部安装、找正完毕，进行自检，自检合格，请公司、监理和业主进行检查。.2各级检查全部合格后，打算二次灌浆.3灌浆前应聘柱底板上的油污、焊皮等清除干净，基础表面用水冲干净，并达到适当潮湿程度。.4灌浆工作应连续进行，不得中断，应留意捣实，使柱底板下面全部充溢灰浆，基础要保证与柱底板有大于85%的充溢度，浇灌后按规定进行养生,具体养护时间应严格按灌浆料说明书执行，养生时间不够.不能承载。第一层钢结构加装.1安装前梁和立柱要依据施工图纸核对外形尺寸，并对立柱进行划线，划线主要包括纵横中心线、Im标高线。.2吊装立柱，立柱吊装到位后，用缆风绳固定。找正立柱的标高、垂直度和位翼，纵横中心线与柱底板的中心线对正，立柱垂直度偏差限制在规范的优良要求范闱内。.3当两根立柱吊装就位后，进行水平横梁的安装.4依据施工图纸，进行其他立柱、横梁、水平支撞、垂直支探的安装。第层纲结构吊装完毕后，进行整体找正和高强螺栓的初紧。第一层钢结构标裔、尺寸、垂直度等复隹，符合规范和验评优良要求后，进行高强螺栓的终紧。公司、监理、业主对第一层钢结构进行检查和验收.依据第一层的安装依次和安装方法，安装以上各层钢结构。各层钢结构安装完毕后，对钢结构进行整体检查和验收，然后进行锅炉顶板梁及以上钢结构的吊装和安装。在B10B40之间、J排后的区域内的钢结构暂缓安装，用于吊装通道,当钢结构安装到顶并完成H排、JttA,B板梁吊装后，吊车向炉后退车，安装K排及KJ之间预留的钢结构，完成后，吊装K排C板梁，依次退车完成钢结构的吊装（此部分详见锅炉顶板梁吊装方案）5.4钢结构安装中的其它工作梯子、平台的安装随钢结构安装同时进行。当钢结构形成框架后进行平安网铺设。烟风道及煤粉管道的存放,随着相应标高层钢结构的完善而进行,具体存放构件详见烟、风煤管道安装作业指导书。预热器的安装必需随着尾部钢结构的进行而进行。5 .5钢结构预留构件制炉顶部板梁之间的次梁至少安装3根，以保证顶板梁的稳定，其他次梁和用杆梁待以后资料齐全后，确定预留杆件。吊装折焰角组件时垂直起吊通道的钢结构预留.锅炉左侧，K排一N排之间，BIO与左包墙中心线间的钢结构预留，作为尾部省煤器、再热心、过热器吊装的垂直通道。5.6扭剪型高强度螺栓的施工整台辆炉钢结构高强度螺栓连接副约7万套，主结构采纳M22螺栓，开孔孔径24,个别处采纳M24螺栓，开孔孔径624。高强螺栓连接副采纳国标GB/T3632-95选用，螺栓材料为20MnTiB,螺母材料为15MnVB、35号钢，整圈材料为45号钢。扭剪型高强度螺栓的施工流程：摩擦面处理f杆件装配f临时螺栓紧固f构件安装偏差校正一检查险收f高强度螺栓安装T初紧一结构质量复检并记录一终紧f紧固质量检杳一涂防锈和防腐漆为了保证安装质员及锅炉稳定性，在安装前应对连接件摩擦面的抗滑移系数及高强度螺栓副进行检包和试验，在安装过程中，要严格按高强度螺栓施工规程进行安装。凡采纳高强螺栓连结的构件，其连接的接触面均应经过打磨除锈并保持接口部位干燥，确保接触面具有足锅的磨擦系数.高强螺栓安装前，应依据厂家供应的尚强螺栓安装图逐一核对螺栓的规格和数量以防止规格错用。高强螺栓安装过程中须留意螺母、垫圈的安装方向，不得装反，而强螺栓的紧固分为初紧和终紧两个步臊进行，初紧工作在各局部安装找正完成后进行，而终紧工作在每层构架整体发查找正工作完成后进行。高强螺栓保管：高强螺栓应随用随领，并按当天的需用址领取，剌余的必需妥当保管在库房内。高强螺栓在制造厂经过表面处理并涂有防腐油，在运用时要加强管理，保持其防腐、防尘状态。高强螺栓安装：高强螺栓安装时，对相应连接部位的螺孔进行清理，不易安装的连接孔应先用过眼冲子过孔定位，然后穿装连接螺栓，禁止用手锤强行穿入螺栓，对孔距不对的连接点，应采纳铁刀扩孔，严竣时应进行堵孔重新钻孔。在进行扩孔处理时，其四周的合格蟠孔应穿入螺栓，并拧紧，以免铁屑、尘土落入夹内。高强螺栓紧固：高强螺栓组紧固依次应先紧中间，后紧两边，对称进行。初紧值一般为终案值的50%左右，初禁完毕，对钢架进行域测及偏差订正，整体找正工作结束后进行终紧，线紧值应严格依据设计要求紧固，终紧后对每个节点的螺栓扭矩值利用手动力矩扳手进行抽查，终紧后的高强螺栓要涂上防锈油漆进行防腐。6 .作业的质量要求6.1, 工程质量检验验评标准6.1.1.各立柱间相互标高偏差不超过2mm立柱标高偏差不超过±3mm。6.1.2.各立柱中心线间距的误差最大不得超过711l11o6.1. 3.立柱对角线偏差不超过IOirmo6.1.4. 柱的垂直度偏差为1/1000柱长，最大不超过不超过10三°6.1.5. 副炉厂无技术要求时，执行火电施工质量检验及评定标准讥6.2. 关键检查项目、险藏工程及停工代检点的确定：6.2.4. 关键项目6.2.1.1.锅炉基础划线及柱底板安装6.2.1.2.锅炉每层制结构的检查及验收6.2.1.3.钢架整体更杳找正6.2.2.隐藏工程6.2.2.1.柱脚二次灌浆6.2.2.1.1.灌桨无论工程大小，磴应经试配，其强度合格后才能施工。6.2.2.1.2.施工必需由专业人员进行。6.2.2.1.3.原接头部分疏松的皎结构应剔除，原接头上油污泥十及杂物应予消干净.6.2.2.1.4.酸试块应有特地人员及特地设施进行养护。6.2.2.1.5.应打算完容的结构养护手段。6.2.2.1.6.灌桨的模板必需平整、刷油.6.2.2.1.7.灌桨的模板固定铁件应坚固。6.2.2.1.8.潴桨的睑浇滩前，接头部分应用水或压缩空气吹扫干净，疏松部分应刨除。6.2.2.1.9.海桨的隐藏工程记录应填完，并经质检部门枪食合格。6.2.2.1.10.柱底板安装阅历收后才能进行二次灌桨。6.2.3.停工待检点6.2.3.1.柱脚二次漉浆前6.3.作业质量要点旗量保证及措施：6.3.1.作业质最要点6.3.1.1.坚持五级检杳制度，既班组自检、工地质检、公司质检部豆检、甲方豆检、监理更检。6.3.2.质量保证措施6.3.2.1,施工组长要细致熟识图纸，熟识一些常用的数据及轴线。6.3.2.2.班组长要熟记骏评标准，细致做好施工记录。6.3.2.3.二次灌浆前，柱底板肯定要固定坚固,6.3.2.4,对图纸不明的或须要修改的地方，要请教有关技术人员，不能自己做主。6.3.2.5.对钢结构摩擦面要依据要求清除杂质、油污等脏物。6.3.2.6.每隹有强螺栓配一个垫圈一个螺母，举圈螺母按要求安装，不能装反。6.3.2.7.高强螺栓的安装应按肯定依次施拧，宜由螺栓群中心依次向外柠紧。高强螺栓的拧紧，应分初紧和终紧。6.3.2.8. 选择螺栓要按图纸供应的节点螺栓表运用，不能以长代短，造成螺栓混乱.应有专人负货螺栓的领取发放。6.3.2.9. 对孔距不合适的设备，要报告有关部门，不许用割把、切割扩孔方法来处理。6.3.2.10. 螺栓安装方向要一样.并要以紧固螺栓人田便利为主.6.3.2.11.吊装有公用螺栓的横梁，两侧要同时就位。6.3,2.12,初紧力矩要达到终紧力矩的50%,终紧力矩要达到100%o螺栓的螺纹至少露出2至3扣.6.3.2.13.安装时留意构件方向正反问题，6.3.2.14.小组与小组在任务交接时，要交待清晰，以免疏漏。6.3.2.15.高强螺栓要按要求进行抽检，而强螺栓要按耍求妥当保管，不能乱堆乱放,尤其不能雨淋。高强螺栓供货数量与图纸数量基本相等。不能丢失和奢侈。6.3.2.16.构件就位时应用般螺栓连接，每个节点上应穿入的临时螺栓数室，不得少于该节点总数的1/3,且不少于两个。6.3.2.17.海强螺栓应顺畅穿入孔内，不得强行敲打，穿入方向要一样，便于操作。并不得做为临时螺栓运用。6.3.2.18.每层高强螺栓终紧后应经过标定的力矩扳手进行力矩抽样检杳。检杳结束后应刚好涂上防锈漆。7.作业的环境要求7.1.文明施工：施工场所应保持整齐，垃圾、废料刚好消除，做到“工完、料尽、场地清”，坚持文明施工。在高处清扫的垃圾和废料，不得向卜抛掷。7.2.降耗节能：临时钢材重复利用，削减水电不必要的奢侈，杜绝长明灯、长流水等.7. 3.环境标准法规：G中华人民共和国环境爱护法中华人民共和国节约能源法©中华人民共和国消防法£建设工程施工现场管理规定3E城市节约用水管理规定7. 4.环境管理方案7.1. 1.减小噪声排放方案。7.4. 1.1.主要噪声声源有：角向砂轮、电钻、电动板子、手像敲击等。7. 4.1.2.噪声限制措施7.4. 1.2.1.施工时间应支配在6：00-22：00间进行。7.5. 1.2.2.加强施工机械及工具的修理保养，缩短修理保养周期，7.4.2.减小扬尘排放方案。7.4.2.1.扬生源有：砂轮切割物件、火焊切割物件等。7.4.2.2.施工现场扬尘限制措施7.4.2.2.1.作业面扬尘的限制：执行工完场清制度.7.4.2.2.2.现场垃圾站扬尘的限制：施工现场的垃圾刚好清理，并对其进行密闭处理。7.4.3.防止施工现场火灾、爆炸发生的管理方案。7.4.3.1.对现场施工管理人员和操作人员进行消防培训，增加消防意识.7.4.3.2,对现场休息室、材料库、化学品仓库（如油漆库）等一律配备符合消防规定数量的环保型灭火器。7.4. 3.3.严格落实各项消防规章及防火管理制度。8.作业的平安技术措浦及文明*工要求8.1 平安管理组织机构（1）项目经理部平安组织机构I吊装工程处+水暧工地施工一队烟囱工程处*徐搅拌公司汽机1.程处1一锅炉工程处_t.W接1.程处V电我1程U（2）锅炉工地平安组织机构注：锅炉钢结构安装主要由结构班（班长：漂林：技术员：张亚东）负责施工。&2平安监察网络机构<1）项目经理部平安监察网络机构IIIIIIlII1IIIIII作业班组栽职平安员作业班祖就职平安员作业班组旅职平安员作业班祖兼职平安M作业班组赖职平安员作业班组兼职平安员(2)锅炉工地平安监察网络机构主任：张永君专工：李文斌平安员：张永君于广军结构班班长；«1林技术员1张亚东本体班班长：扬梆技术员：张亚东朝机班班长：王绍国技术员：张亚东8.2 建工人员严格贯彻执行£电力建设平安工作规程(D1.5009.12002)。8.3 每天施工班组班前安排工作及支配施工时，不但要交代施工任务、施工技术，更要交代平安，具体交代工作中的危急点、危急源及实行的防范措施，做好“三交”工作。8.4 每天施工班组班前安排工作及支配施工时，要细致检查施工人M的衣者是否符合施工要求，查施工人员的平安带、平安帽、平安鞋是否侬喊齐全，还要查施工人员的精神状态是否正常，衣着不符合规定、三宝佩戴不齐全、精神状态不正常的律不准进入施工现场，井责令其限期整改或作出相应的惩罚。8.5 参与安装工作的人员须通过各级平安培训，平安考试体检合格后上岗作业。忠有心脏病、高血压、癫痫病的人以及酒后人抗不能从事高空作业。高空作业必需配戴平安带.工程开工前须进行平安技术交底，全部人员鉴字后方可渔工。8.6 倒链、千斤顶等起重工器具严禁超负荷运用，运用前须进行检查，确认无伤来，无隐患后方可施工。8.7 7起吊用的钢丝绳必需有7倍以上的平安系数，用作缆风绳的钢丝绳必需有5倍以上的平安系数，钢丝绳与梁等棱角处相碰时，必需垫以管皮、木方,防止与棱角干脆相碰.设备二次运输时，应绑扎牢，防止车辆行进中滑落。起亚、川车司机等特种作业人员持证上岗。8.8 指挥起重机械的人m要熟识作业面环境，要用哨和指挥旗指挥.8.9 起力至物时应明确物件更量，亚心位置，合理选用相应规格的工器具。8.10指挥信号清晰明确，机械操作人员得到明确信号方可操作。8.Il吊装较小物件时，一根吊索只能吊装一个物体,禁止物体串联吊装。8.12钢梁、钢柱吊装时，吊索捆扎坚固，应有防滑措施。8.13构件吊装就位后，应有临时固定，确认连接坚固后方可摘钩，钢柱、顶板等较大物件就位后，应有临时固定措施，以防风和倾覆。8.14在钢架上施工时，未实行任何措施时，禁止在单梁上行走。行走时应在梁上设置平安绳，并将平安带挂在平安绳上。8.15每层钢架都应设置平安网，各层的孔洞应用平安网封闭，不得拥自拆除平安网，工作须要拆除后应刚好史原（详见平安网铺设附图），施工过程中，即使拉设平安绳.8. 16雨天、雾天及超过四级以上的大风禁止施工。8.17 夜间施工要有足够的照明，保证施工现场有牢靠的能见度。8.18 进入现场的人员必需正确限藏平安帽，严禁穿拖鞋、凉鞋、高跟鞋或带打的鞋.严禁穿短裤，半袖服装。8.19电动工具运用的电源必需装设漏电爱护器，必需运用合格的电动工具和电缆线，常常检查，如有异样，必需更换或找专业人员处理。8. 20施工中刚好完善平安设施，搭设合格的脚手架，制作、运用标准化的平安设施.8.21班组长要起到班组平安员的作用，作好自保和互保工作，避开习惯性违章。8.22施工现场要设专用垃圾通道或垃圾箱。8.23施工现场应整齐，垃圾废料刚好消除，做到工完、料净、场地清，坚持文明施工。8.24祸炉钢结构安装危急点、危急源防范措施（1）危急源：势能危急点：高处作业、多层交叉作业防范措施：1、班前做平安交底，班后做平安总结。2、高空作业扎好平安带并挂在坚固牢靠处，3、高处作业人员应配戴工具袋。4、工具系好保险绳。5、短暂不用小件用铁丝固定在平安处。传递物品时，严禁抛掷6、施工范围铺设平安网。7、危急性大的部分搭设隔离棚.8、尽量削减裔空作业与多层交叉作业。9、做到工完场清，文明施工，在高处清扫的垃圾和废料，不得向下抛掷。10.杜绝习惯性违章。（2）危急源：机械能危急点：起重作业防危措施：1、加车司机听从专业人员指挥。2、吊件要绑好平安溜绳。3、吊装物件必需索死，不准大兜.4、由专业人员按规定指挥吊车，必备旗和口哨。5、吊装前检查支腿是否坚固牢拈，了解吊件重量和吊车作业性能。6、运输设备时必需刹车,不得人货混装，以免挤伤.7.杜绝习惯性违章。（3）危急源：电能危急点：运用电动工具、焊接作业防的措施：1、运用小型电动工具前必需经电气人员检查是否漏电。2、运用电源时必需有漏电爱护器。3、不得私自乱接，须要时找电气人员施工.4、毂好绝缘手套和防护眼镜。（4）危急源：化学能危急点：火焊、电焊防范措施：1、协作电焊戴防护镜和手套，避开烧伤和弧光根需。2、运用火焊藏防护镜和手套.8.25平安防护用品设施一览表序号名称现格单位数St备注1平安帽个502平安带条503平安网片5004防不器3m个55防坠器5m个IO6防坠器1011个IO7注塑水平绳10m30008钢丝绳夹IO个4009平安警示继m120()10投递迎10m500纤维11投递瑾6m500纤维12钢口叫个5013起用:指挥协副20棉布14钢短绳!2m50015钢统绳夹12个20016圆钢!2m4000制作平安爬悌17角钢UOm500制作平安位18螺栓M12*50套500带爆出和垫圈19mTm3()W)平安标选化设施20钢管32m500平安标准化设施21纲板厚度16mmnr7.2平安标准化设施22铁城8*500平安标准化设施23秋鹏梯IOm个59.交底记录施工方案作业顶目名称编号2#锅炉钢结构安装第页，共页交底记录负成人11期；接受交底记录负贡人/日期：附录1.常用型号钢丝绳允许吊装重量表：（6*37,抗拉强度1770Mpa）平安系数K=7序号钢丝绳直径(min)每米重量(kg)钢丝绳最小破断拉力许用拉力(t)备注KN11130.5788.28.9961.2854分2181.0916917.2382.4626分3201.2520821.2163.034221.6325225.7043.6727分5262.2835235.9045.129I寸6282.6440941.7185.9597323.4553454.4687.7H18364.3767668.9529.859405.3983585.1712.16710446.52IOlO103.0214.717验评项目划分表单位工程编号:附录2：锅炉钢结构安装工程编号工程名称性质见证点检验单位验评标准编号备注单位分部分项分段WHS班组工地公司监理1蜴炉本体安装1本体部件安装1钢架安装1锅炉基础划线及柱底板安装H炉4一12炉顶钢架基础划线S炉4一23雎根柱对接组合W炉4-34钢架组合件组合W炉445炉顶钢架组合件组合炉4一56单根立柱安装W炉4一67单根组合件安装炉4一68炉顶钢架组合件安装炉4一79炉顶单根梁安装炉4一7IO的根横梁安装炉4一8Il钢架整体史15找IEWH炉46炉4一712柱脚二次灌浆S炉4-9附录三:2#锅炉钢结构施工定制化管理平面图B.IWIMBCHRSM»!I*说孙I.4ffl2WWWWJIIKMlitIMItRflTrtliiem.杨的置悔我倚工女际。纪.2.2。耕炉也姑构n米外.博川/“化四WPTdW/人呼过入工X城.3.ft<>)ttKr.在笈覆3整齐.拉长曲折史堞.附录4：2#锅炉安全网铺设借炉nin说明:1.i炉区域安仝网共铺议5层.分别在E1.17OOO'E1.qeIO0、EI.-13500El.55600.E1.66800.2 .上述各层斜架内没有平台的他巴.要铺活安全网,同时向炉外铺设挑网.3 .吊装通道的安全网待钢结构吊装完毕,吊车退山后.进行辅设.4 .俺工过程中，影响安装的安全网拆除后，施工完毕，必须及时饮彩，同时在拆除的安全网附根，技设安全跳，并越:挂警示牌.5 .E1.17000外犍设的挑必须使Hl瓷KM.
