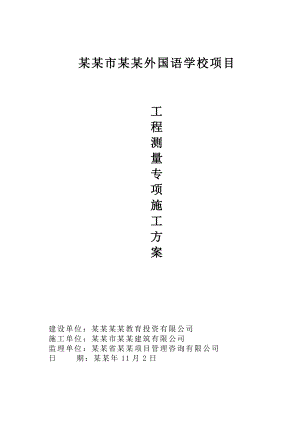

某某市某某外国语学校项目工程测量专项施工方案建设单位：某某某某教育投资有限公司施工单位：某某市某某建筑有限公司 监理单位：某某省某某项目管理咨询有限公司日 期：某某年11月2日某某某某外国语学校工程项目 工 程 测 量 施 工 方 案审批：审 核：编 制： 编制日期：某某年 11月目 录1.编制依据12.工程概况13.施工准备24.定位依据点的检查24.1 平面依据点的检查24.2 高程依据点的检查25.控制网的建立35.1平面控制网的建立35.2高程控制网的建立45.3 主轴线控制网复测66.基坑土方、桩基测量控制66.1 基坑开挖测量控制66.2 工程桩的测量控制67.±0.000以下结构测量控制67.1轴线控制点的测量控制67.2高程施工测量控制78.±0、000以上结构测量控制88.1内控点的建立88.2轴线的测量控制108.3高程的测量控制129.装饰与设备安装测量139.1轴线投测139.2标高控制1410.基坑监测1410.1监测目的1410.2监测内容1410.3监测周期及频率1410.4 沉降观测1511.人员组织及设备配置1511.1人员组织1511.2设备配置1611.3测量放线准则1612.质量控制1612.1执行规范1612.2资料汇编1712.3评定标准1712.4质量控制181.编制依据1.1工程测量规范(GB50026-93)；1.2钢结构工程施工质量验收规范GB50205-2001；1.3建筑工程施工测量规程（DBJ 01-21-95）；1.4建筑安装工程资料管理规程（DBJ 01-51-2003）；1.5建设工程监理规程（DBJ 01-41-2002）；1.6设计图纸。根据以上规范、规程关于混凝土结构的工程设计施工验收对施工测量精度的有关要求，本着“技术先进，确保质量”的原则，制定本施工测量方案，确保圆满完成本工程的施工测量任务。2.工程概况某某市某某外国语学校工程位于某某省某某市中市经济开发区规划三路与规划十九路附近。总建筑面积89911某某某某外国语学校项目工程总建筑面积89911平方米。其中小学教学楼建筑面积：11760.10平方米，建筑层数：4/5层；中学教学楼建筑面积：16153.55平方米，建筑层数：4/5层；小学宿舍建筑面积：15110.49平方米，建筑层数：6层；小学食堂建筑面积：4553.46平方米，建筑层数：3层；报告厅建筑面积：2572.96平方米，建筑层数：1层；风雨操场建筑面积：1464.06平方米；车库建筑面积：3973.21平方米，建筑层数：-1层；中学宿舍建筑面积：3327.60平方米，建筑层数：6层；教师公寓建筑面积:3327.60平方米，建筑层数：6层；中学食堂建筑面积：3710.06，建筑层数：3层。本工程小学教学楼的±0.000相当于绝对标高为443.3m/440m；中学教学楼的±0.000相当于绝对标高为443.3m；小学宿舍±0.000相当于绝对标高为：446.8m；小学食堂±0.000相当于绝对标高为：451.7m；风雨操场±0.000相当于绝对标高为：456.0m；报告厅±0.000相当于绝对标高为：452.3m；标准足球场±0.000相当于绝对标高为453.28m；车库±0.000相当于绝对标高为：447.88m；中学宿舍±0.000相当于绝对标高为：487.1m；教师公寓±0.000相当于绝对标高为：480.9m；中学食堂±0.000相当于绝对标高为：480.0m。3.施工准备施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等；3.1、检查各专业图的平面位置、标高是否有矛盾，预留洞口是否有冲突，及时发现问题，及时向有关人员反映，及时解决。3.2、对所有进场的仪器设备及人员进行合理调配，并对所有进场的仪器设备重新进行检定。3.3、上岗人员必须持有合格的岗位证书，并登记备案。3.4、根据图纸条件及工程内部结构特征确定轴线控制网形式。4.定位依据点的检查4.1 平面依据点的检查本工程定位根据业主提供的G1、G2，具体方法如下：首先用BTD-2经纬仪校测G1、G2导线点的几何差，检查时测定其边长及夹角，实侧结果与计算结果相比较，其差值符合规范的规定，校测合格后，测量一条闭合线路到本工地施工现场，根据施工现场实际情况以及总平面图，测设现场控制点。4.2 高程依据点的检查本工程高程控制是依据业主提供的G1、G2，具体方法如下：首先用AL332-1水准仪校测G1、G2导线点的高程差，校测允许闭合差应符合规范的规定，合格后，测量一条附合水准线路，将高程引测到施工现场，测设现场高程控制点。G1、G2平面位置见附图（G1为001：X：25644.598 Y:89673.847H:451.94 G2: 为002：X：25651.828 Y:89578.703 H:455.012）5.控制网的建立5.1平面控制网的建立5.1.1控制网的布网原则：1）平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；2）布设平面控制网形首先根据设计总平面图，现场施工平面布置图；3）控制点应选在通视条件良好、安全、易保护的地方；4）基坑边的主控轴线必须红油漆作好测量标记。5.1.2平面控制网的建立1）校核定位依据点G1、G2的角度、距离及几何尺寸，符合点位限差要求后。向现场引测一条闭合导线，角度测量采用测回法测角，边长 采用两测回测边，经计算导线合格后，导线成果可用，再检查主控轴 线交点坐标与理论较差，若满足规范要求，则根据导线定出主控轴线位置。（结合现场的实际情况，在硬化地面弹上墨线并用红油漆三角做好标识）示意图见下图。地下车库：施工控制线均为内返1000.轴线控制网的精度等级根据规范要求，控制网的技术指标必须符合下表的规定：轴线控制网的精度指标等 级测角中误差( )边长相对中误差一级±91/240002）主控轴线网布设完成后，将依据该工程总平面图及基础平面图上有关柱、梁、梁柱节点的位置关系建立建筑物平面矩形控制网。-作为主控轴线，根据现场施工需要适时进行轴线控制加密，作为基础土方开挖、结构、二次结构施工依据。为满足控制网的精度要求，测量仪器采用BTD-2经纬仪，一测回测角，二测回测边。测量时，严格按测量规程中水平角观测、光电测距的技术要求进行。5.2高程控制网的建立5.2.1高程控制网的布设原则1）为保证建筑物竖向施工的精度要求，在场区内建立高程控制网。高程控制网的建立是依据业主提供的G1、G2引测到现场。采用0.3mm级精度的一光水准仪测设一条水准附合线路，根据该工程总平面图及现场实际情况在现场围墙上测设2个高程控制点GC1、GC2、组成的高程控制网（用红油漆做好三角标识并标明高程），作为该工程标高引测依据。高程控制网的精度，不低于三等水准的精度。水准点的间距应小于1公里。高程控制网见下图。2）高程控制网的布设按三等附合(闭合)水准测量，水准测量技术要求如下表：等级高差全中误差(mm/km)路 线长 度(km)仪器型号水准尺与已知点联测次数附合或环线次数平地闭合差(mm)三等2£ 50一光双面往返各一 次往返各一次6 注：L为往返测段附合水准路线长度(km)3）水准测量的内业计算应符合下列规定： (1)、水准线路应按附合路线和环形闭合差计算，每千米水准测量高差全中误差，按下式计算： MW = 式中MW-高差全中误差(mm)： W-闭合差(mm)：L -相应线路长度： N-附合或闭合路线环的个数。(2)、内业计算最后成果的取值：二等水准精确至0.1mm，三等精确至1mm。5.3 主轴线控制网复测主控轴线控制网在施工测量过程中，要求每月复测一次；如有变动及时恢复，作好检查记录，记录填写真实，签字齐全，具有可追诉性。6.基坑土方、桩基测量控制6.1 基坑开挖测量控制6.1.1场地平整后，根据主控轴线控制网测放出基坑开挖边线。6.1.2基坑开挖过程中，及时测放出基坑内土方不同标高平台上、下口边线，并进行复核。6.1.3基坑开挖的同时，及时把轴线投测到基坑内，对坑边进行检查，防止因误差而造成的基坑变形。并定时对基坑边坡进行变形观测，作好观测记录。6.2 工程桩的测量控制6.2.1待开挖至工程桩施工作业面时，将主控轴线投测至施工作业面并进行校核，同时作角度、距离的几何尺寸校核，根据主控轴线测放出桩位中心线。6.2.2根据所投测已校正好的轴线，依次测放出工程桩的准确位置，提供给施工方进行工程桩的施工。6.2.3施工过程中，应随时对桩位进行轴线、标高的检查，以确保桩位准确。如有丢失或不明确的，及时恢复。7.±0.000以下结构测量控制7.1轴线控制点的测量控制7.1.1 轴线投测方法1)±0.000以下结构施工采用外控法来传递轴线、引测投点误差不应超过±3mm，轴线间误差不应超过±2mm。2) 待垫层、底板砼浇筑完成后，根据基坑边上的主控轴线，将TDJ-2经纬仪架设在主控轴线上，经对中整平后，后视同一方向桩(轴线标志)，将所需的轴线投测到施工作业层面上，作角度、距离的几何尺寸校核。3)经校核无误后，在该平面上放出其它相应的设计轴线及细部线，并弹墨线作为钢筋绑扎、模板支设的依据。在各楼层的轴线投测过程中，上下层的轴线竖向垂直偏移不得超过3mm。7.1.2 测量控制精度要求施工放线精度要求如下表：长度L、宽度B的尺寸（m）允许误差（mm）L（B）30±530L（B）60±1060L（B）90±1590L（B）±207.2高程施工测量控制7.2.1高程传递1)土方施工时，用“悬挂钢尺法”把标高控制点精确传递至槽底，在槽底不易被破坏的地方作好标识，组成闭合的地下高程控制网，作为地下部分土建结构施工标高抄测依据，允许偏差为±2mm，土方施工时随时实测土方作业面高程，确保完成之前预留人工清槽量。2)地下层竖向结构砼施工完毕后，将结构-0.500m引测至混凝土面（上下层贯通部位如楼梯间、外阳台、电梯井），闭合取中后弹上墨线并用红漆标识，注明标高值，以上各层施工时沿此部位逐层向上传递。3)当传递至±0.000时，闭合现场高程控制网，比对楼体沉降对标高的影响，若较差值表明标高传递未受其影响，则作平差调整，组成地上部分准确的高程控制网；反之，闭合传递上来的标高点位，以形成水准控网向上传递而减少误差。基坑投测示意图如下：7.2.2作业层标高抄平1)首先校测传递至作业层的标高点位，平差取中后方可进行精确抄平，允许误差±1mm。2)架水准仪在稳固并通视的地方，后视工作层的水准点，测放结构-0.500m线到混凝土墙体立面上，弹上墨线并用红油漆标识。抄测完成后应闭合初始后视点，允许误差为±3mm。8.±0、000以上结构测量控制结构施工到±0.000以后，原有轴线控制点被遮挡，无法通视，为方便施工，本工程拟采用内控法进行±0.000以上部位的施工。8.1内控点的建立8.1.1平面内控点的布设，根据施工组织设计流水段的划分，每一流水段布设4个点（组成闭合图形），作为该流水段的测量控制点。在轴线借1m线交点位置预埋100×100的钢板，以原轴线控制网为准，仔细放出首层主控轴线的借1m线，经检查验收后，埋设100×100的钢板作为竖向主控轴线投测的基准点。本工程二层做一次点，内控点布置图见下图。 在±0.000m标高砼浇筑完毕后，将基坑边原有主控轴线投测到±0.000m标高砼面上，经角度、距离校核后在砼面上弹上墨线。然后用经纬仪一测回测角、两测回测边复核±0.000m标高各主控轴线内控点借1m线的角度、距离是否符合轴线控制网精度指标要求，满足要求后用钢钉刻出内控点标记并加以保护。8.1.2将建筑物外部控制点转移至内部时，内控点的投点允许误差为1.5mm，内控点布设须与施工流水段划分相一致。在内控点上层相对的位置逐层预留150×150的洞口，要求必须逐层通视，用以以后楼层放线投射激光。8.2轴线的测量控制8.2.1 轴线的竖向投测1)竖向投测前，应对钢板基准点控制网进行校测，校测精度不宜低于建筑物平面控制网精度，以确保轴线竖向传递精度。2)轴线竖向控制点的投测，采用瑞士徕卡仪器公司的Leica ZL型激光铅直仪，该仪器精度高，投点精度1/（投测示意见下图）。控制轴线投测至施工层后，应组成闭合图形，且间距不得大于所用钢尺长度。8.2.2施工层测量放线待首层控制网点投测到楼层平面以后，应先校核投测的轴线，闭合后再测放细部轴线，并以其为准，放出墙、柱、梁、门窗洞口的位置线及控制线。每一区域所有轴线，细部线测放完毕后，需进行自检、互检，合格后报监理单位验收。各部位放线的允许误差：项 目允许误差（mm）外廓主轴线长度（L） L30m±530mL60m±1060mL90m±15 90mL±20细 部 轴 线±2承 重 墙、梁、柱 边 线±3非 承 重 墙 边 线±3门 窗 洞 口 线±38.3高程的测量控制8.3.1高程传递：依据现场围墙上测设1个高程控制点GC1、GC2组成的高程控制网(具体位置详见平面图)，测定楼体沉降对标高影响值，为确保整体标高施测精度，结合地下部分传递上来标高点位，平差取中，在首层柱角、电梯井墙面测设-0.500m结构水平控制点，作为地上部分标高控制基准，点位误差不大于±2mm；以上各层施工时首先采用AL332-1水准仪将标高基准线引测到便于向上传递处，然后用检定合格的钢尺向上竖直量测，测设高程控制点。钢尺量测时须加温差、拉力、尺长改正。沿立面向上垂直丈量传递至施工层，并在施工层至少作三个基准点位，水准仪闭合取中后对施工层进行精确抄平。 8.3.2作业层抄平：首先校测传递至作业层的标高点位，平差取中后进行精确抄平，抄测完成后应闭合初始后视点，允许误差为±3mm。8.3.3以上工作完成后，组织放线人员、质量员等相关人员进行检查评定，并提请监理单位验线，合格后交下道工序施工。 标高竖向传递的允许误差 ： 项 目允许误差（mm）每 层±3总高（H） H30m±530mH60m±1060mH90m±15 90mH±20为了控制楼板砼浇筑的平整度及浇筑高度，应在每层楼板浇筑前，在竖向钢筋上抄测结构-0.500m水平线，用红色油漆作标记。该标高可以保证窗间砼浇注高度的正确。9.装饰与设备安装测量9.1轴线投测将结构施工期间投测的轴线引测到便于保存的地方，用红油漆标出轴线号并作好标记，作为装修阶段轴线引测基准。根据轴线在各房间或部位的地面、顶棚及四面墙上，放出十字形。9.2标高控制在结构施工期间，竖向结构拆模后将结构+1.000m线抄测到便于保存的地方，用红油漆标出标高数值并作好标记，作为装修阶段标高引测基准。根据结构-0.500m线在各房间四面墙上测放出装修用标高控制线作为装修标高控制依据。10.基坑监测 10.1监测目的由于地质条件、载荷条件、材料性质、施工条件以及外界其它因素的复杂影响，很难单纯从理论上预测工程中可能遇到的问题，而且理论预测值还不能全面而准确的反映工程的各种变化。所以，理论分析指导下有计划的进行现场监测十分必要。通过监测工作，达到以下目的：Ø 为隐蔽工程的工程质量、施工期间及运行初期的工程安全提供必要的评估资料；Ø 作为设计和施工的重要补充手段；Ø 作为优化施工方案的依据；Ø 为验证理论提供比对数据；Ø 为工程诉讼提供依据；Ø 掌握区域性施工特征。10.2监测内容通过监测项目的合理设置，基础工程施工阶段进行信息化施工，确保周围地下管线及基础工程本身的安全。根据招标文件内的技术要求，在基坑工程施工期间对以下内容进行监测：Ø 围护桩压顶水平、垂直位移监测Ø 围护墙体测斜10.3监测周期及频率依据施工工况，监测频次按下表进行。监测频度设置一览表施工阶段监测内容监测频率挖土至砼底板浇筑结束全部监测项目每2天1次地下施工至±0.000全部监测项目每3天1次10.4 沉降观测1沉降观测采用几何水准测量方法。2沉降观测点设在建筑物首层的角部、荷载集中四支点柱上等处，能够反映建筑物、构筑物变形特征和变形明显的部位。标志应稳固、明显、结构合理，不影响建筑物、构筑物的美观和使用。点位应避开障碍物，便于观测和长期保存。3利用工程施工时使用的水准点作为观测用水准点，或在建筑物周围选择安全地点设置水准点，距观测点不超过100m。4观测点采用直径20mm的钢筋，一端弯成90度角，一端埋设在结构柱上。5施工期间，建筑物沉降观测的周期每增加层应观测次。6沉降观测精度：沉降观测点相对于后视点高差测定的容差为±1mm。7成果整理：每次观测结束后，要检查记录计算是否正确，精度是否合格，并进行误差分配，整理成果，绘制曲线。11.人员组织及设备配置 11.1人员组织根据工作量和工作难度，本工程拟安排：测量负责人1名，负责工作安排，设备管理，现场安全管理；测量负责人应具有工程师以上职称；测量责任师2名，负责工作质量，工作进度，技术方案实施，资料报审；测量责任师应具有工程师以上职称；测量放线工4名以上，负责具体操作；在本工程测量放线操作的人员须从事测量工作5年以上，并具有测量放线岗位证书。11.2设备配置 编号设备名称精度指标数量用途1BTD-21mm+2ppm1台工程控制定位、轴线放样2AL332-1型水准仪2mm1台标高控制3DS3自动安平水准仪2mm1台标高抄测450m钢尺2mm4把施工放样5对讲机-6部通讯联络6Leica ZL 激光铅垂仪1/1台内控点竖向传递 所有测量设备必须在相关部门检定，并具有有效的检定合格证书。测量设备应派专人保养，并定期进行检定。所有不合格的测量设备禁止进入施工现场。11.3测量放线准则参加放线、验线人员必须明确为工程服务，按图施工与工程进度负责的工作目的；遵守先整体后局部、以长定短、以精定粗的工作程序；严格校核测量起始依据的正确性；运用简洁科学的施测方法，准确及时的做好施工测量记录，并组织自检互检做好报验工作。12.质量控制12.1执行规范本工程测量作业的各项技术指标执行按工程测量规范(GB50025-93)的标准。12.2资料汇编 资料应满足国家建筑工程鲁班评奖要求，并符合质量监督机构的各项要求，测量资料应按建筑安装工程资料管理规程（DBJ01-51-2003）汇编，同时必须满足总包方的有关要求。如果地方出台新的技术标准，应根据总包方指令，按照新的技术标准提供相应工作的资料。12.3评定标准测量验线是评定放线成果是否合格、放线质量是否优劣的规范性工作，为确保放线成果可靠，须组织相关技术、放线人员进行验线，相关测量限差值如下表所示：建筑物平面控制网主要技术指标：等级适 用 范 围测角中误差（）边长相对中误差一级钢结构、超高层、连续程度高的建筑±91/24000二级框架、高层、连续程度一般的建筑±121/15000三级一般建筑±241/800012.4质量控制测量方案的编制总工程师审批技术交底测放部施工测量放样、标高抄测自检、互检、交叉检验不合格合格测量工程师检验不合格技术部检验不合格项目经理部检验不合格监理公司检验不合格进入下一道工序
