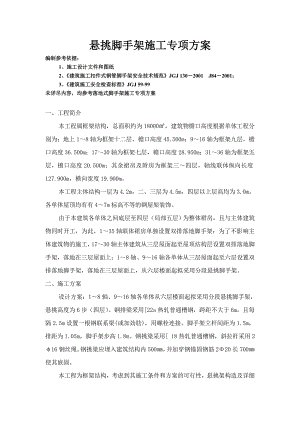

工程悬挑脚手架施工专项方案.doc
悬挑脚手架施工专项方案编制参考依据：1、施工设计文件和图纸2、建筑施工扣件式钢管脚手架安全技术规范JGJ 1302001 J842001；3、建筑施工安全检查标准JGJ 59-99未详尽内容，均参考落地式脚手架施工专项方案一、工程简介本工程属框架结构，总面积约为18000，建筑物檐口高度根据单体工程分别为：地上18轴为框架十二层，檐口高度45.500m；916轴为框架九层，檐口高度36.500m；1730轴为框架七层，檐口高度28.950m；3136轴为框架五层，檐口高度20.500m；其余裙房及附房为框架三四层，轴线联体纵向长度127.900m，横向宽度19.900m。本工程主体结构一层为4.2m，二、三层为4.5m，四层以上层高均为3.0m。各单体屋顶均有有47m标高不等的钢屋架装饰。由于本建筑各单体之间底层至四层（局部五层）为整体裙房，且与主体建筑物同时开工，为此，135轴联体裙房单独设置双排落地脚手架；为了不影响主体建筑物的施工，1730轴主体建筑从三层屋面起至屋顶结构层设置双排落地脚手架，落地在三层屋面上；18轴、916轴各单体从三层屋面起至六层设置双排落地脚手架，落地在三层屋面上，从六层楼面起拟采用分段悬挑脚手架。二、施工方案设计方案：18轴、916轴各单体从六层楼面起拟采用分段悬挑脚手架，悬挑高度为6步（四层）。钢排梁采用 22a热轧普通槽钢，跨距不大于6m，且每隔2.5m设置一根钢联系梁(或加劲肋)，用螺栓连接。脚手架立杆间距为1.5m，排距为1.05m，脚手架步高1.8m。钢挑梁采用 18热轧普通槽钢，斜拉杆采用216钢丝绳。钢挑梁应埋入建筑结构内500，并加穿钢锚固钢筋220长700使其嵌固。本工程为框架结构，考虑到其施工条件和方案的可行性，悬挑架构造及详细尺寸见附图（附后）。三、安装方法：1）、先在建筑物结构上测量并标设出各预埋构件的安装位置。在拉杆根部先预埋一只小钢圆环，作为斜杆的临时搁置。待拉杆与钢挑梁连接处销上临时固定螺栓及钢丝绳扣件后，从拉杆上端圆环处拉紧，并加设三个钢丝绳扣件，使其与钢挑梁能共同受力。2）、钢挑梁直接搁置在现浇楼板上，支点采用预埋铁件螺栓连接，并施以焊接；钢挑梁末端采用预埋件锚固筋加以锚固搁置在现浇楼板上时，预埋锚固件采用416150钢筋，并与钢挑梁施以锚塞焊。3）、悬挑钢梁上设置钢排梁，以便在钢排架上架横梁搭设脚手架。4）、钢排梁安装后，在其上安装 8槽钢的小横梁作为脚手架立柱的支座， 8槽钢的小横梁与钢挑梁的连接宜用可移动和可校正的压板方式固定，不宜用螺栓连接。5）、 8槽钢的小横梁与脚手架立柱的连接宜在槽钢的槽口内电焊短钢管，脚手架的立柱就插入其中。如图示：5、注意事项：1）、悬挑钢梁的安装宜当在混凝土达到一定强度后才能安装。2）、预埋件的位置应保证准确。3）、钢挑梁如预埋，则在支模、扎钢筋和浇筑混凝土时严禁扰动钢挑梁，以免挑梁的位置和标高产生位移。4）、悬挑脚手架的拆除，应先拆除上部钢管脚手架，然后拆除钢排梁，最后拆除钢丝绳拉索。6、悬挑脚手架的设计计算：悬挑构件的主要受力构件为水平杆和支撑斜杆。其传力顺序为：脚手板横杆立杆钢排梁钢挑梁、拉杆计算过程及步骤：1、钢排梁荷载验算：本工程按钢排梁跨距4.5m，脚手架立杆间距为1.5m 验算。（计算简图如下）1）、立杆传下的荷载：F14.13 kN2）、钢排梁自重：q=0.2499 kN/m3）、内力计算结果如下：RA=RB=28.8 kN Qmax= RA=28.8 kN Mmax=21.8 kN.m4）、强度验算： 抗弯强度：x=1.05 , wx=2.176×105M/xwx = 95.4 N/2f215 N/2 抗剪应力：I/S=160 ,tw=7=S Qmax/twI=25.7 N/2fv125N/2 支座局部承压：jb=1.0 ，hy=11.5设支座长度a=30 ,则lz=a+2hy=53c=jbQmax/twlz=77.6N/2fv125N/2 整体稳定性：jb=0.557M/jbwx=179.8N/2f215 N/2 挠度：E=2.1×105 ， I5.02×107f1=23Fl3/648EI=9.1f2=5ql4/384EI=0.374f=f1+f2=9.5f=l/250=185）、结论：本钢排梁 22a热轧普通槽钢能满足要求。2、钢挑梁荷载验算：（简支计算简图如下）1）、立杆传下的荷载：F4×14.130.381×60.259.0 kN2）、钢挑梁I 18热轧普通工字钢截面特性：Ix=1.66×107 ，Wx=1.85×105 ，A=3.06×103 ；3）、89×5焊接水煤气钢管截面特性：A=1.32×103 ，i29.8 ,l0=2375.4 , =l0/i=79.7查表：j0.7854）、挑梁内力计算结果如下：Nz=67.2 kN , N=88.7 kN , Ny=57.9 kNMmaxkN.m8 kN.m5）、挑梁验算： 正应力：N/AnM/xwx=97.64 kNf=215 N/2 剪应力： = Ny/nA =97.2 fv125N/2 混凝土局部承压57.9kN1.5×1×215×500×1001.61×1066）、钢丝绳拉索验算： 正应力：N/A=67.2N/2 f=215 N/2稳定性：N/jA=85.6N/2 f=215 N/2焊缝验算：焊缝厚度为5，长度为周边89×3.14279.6f=Ny/tl=48.1ffw
