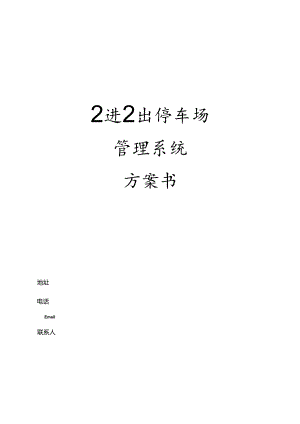

地址电话EmaiI联系人2进2出停车场管理系统方案书第1章方案说明31.1系统拓扑31.1.1 立体布置图错误!未定义书签。1.1.2 设备布点图31.1.3 设备连线图错误!未定义书签。1.2系统功能41.2.1 基本功能41.2.2 扩展功能41.2.3 可选功能41.2.4 定自开发错误!未定义书签。1. 3工作流程错误!未定义书签。1.1.1 人口工作流程51.1.2 出口工作流程61.4主要设备71.4. 1电动道闸71.4.2 出入口票箱81.4.3 停车场限制器81.4.4 自动出卡机（入口）81.4.5 中文显示屏91.4. 6语音提示91.4.7 电源91.4.8 车辆检测器91.4.9 图像采集卡101.4.10彩色摄像机101.4.11RS485多功能通信卡101.4.12不锈钢岗亭102122 .1系统简介122.1.1 软件系统简介122.1.2 操作流程123 .2系统需求132. 2.1软件需求133. 2.2硬件需求132.3操作说明132.3.1登录142.3.2维护142.3.3监控152.3.4纪录1619施工方案及培训支配1.1 施工人员组织错误!未定义书签。1.2 工程执行流程图191.3 培训支配193. 3.1系统布线安装工艺流程图204. 3.2质量管理20第4章系统培训和售后服务承诺215. 1系统培训216. 2售后服务21第1章方案说明非接触式智能卡停车场管理系统是非接触式一卡通系统中的子系统之一，其目的是为了实现车辆进出停车场的自动化管理，包括收费、车牌识别等。该系统集感应式读卡技术、计算机网络、视频监控、图像识别与处理及自动限制技术于一体，来实现停车场的车辆全自动化管理，即对车辆出入限制、费用收取、核查、显示及校对车型、车牌有效地、科学地、牢靠地管理。广泛应用于大厦、智能小区等各种停车场。1.1 系统拓扑1.1.1设备布点图摄像镜头选用46mm自摄像机到读卡炜的31.2 系统功能1.2.1 基本功能J感应卡可以防水、防磁、防静电；X可接各种Wiegand读卡设备，感应距离可依据需求选择IOmm-20m；，具有长期卡、月租卡、临时卡、管理卡、特权卡等各种管理权限，可以设置成收费或不收费方式；X可脱机或联机运用，任何状况均可记录进出行车信息，当网络断开，处开脱机状态时，系统正常运行，网络联通，数据自动复原；U利用车辆检测器实现防砸车功能；1.2.2 扩展功能X自动出卡功能；对于临时卡的发放，采纳自动出卡机自动出卡；，中文显示功能：采纳1.ED显示屏，全中文显示时间、收费金额、卡中余额、卡有效期、车位满以及停车场的相关信息；-1.语音提示功能：正常操作可提示请读卡、收费金额、有效期等相关信息，误操作或非法操作作出相应提示；X对讲功能：在管理中心安装对讲主机，各出入口安装对讲分机，保证各出入口和管理中心的联络；J图象识别功能：采纳高辨别率摄像机在车辆入场时，自动摄取车辆外型、颜色、车牌号码等图像信息，出场时将出口摄取的车辆图象与入口图象进行比较，信息一样时，车辆才放行，确保车辆平安；-1.防砸人、车功能：采纳专用红外线或超声波技术协作车辆检测器实现防砸人、车功能，即人或车在道闸下，闸杆就不会下落，人或车辆离开后，闸杆自动下落；1.2.3 可选功能X多区域车位计数功能：多区域停车场，利用车辆检测器及计数限制器实现各区域车辆统计，通过车位信息显示屏显示；1车位引导功能：利用超声波检测器来检测某车位占用或空闲状态，并将检测到的车位状态改变信息由车位引导限制器实时送至车位引导显示屏，指引最佳停车位置；车辆进场工作流程说明:1、 月卡（储值卡）：入口机读卡器读取月卡式储值卡，管理电脑核对卡号，车牌等相关信息管理电脑自动记录入场信息（卡号、时间、图象等）。有效卡时自动抬杆，1.ED显示屏显示“欢迎入场”及相应语音提示，车辆入场后，道闸自动关闭。无效车时，自动提示缘由，“卡过期”或“余额不足”等，通过对讲与管理中心联络，由停车场管理员用管理卡或临时卡限制入场。2、 临时卡：司机按入口机上取卡按钮，取卡并读卡。道闸自动抬杆，1.ED显示“欢迎入场”及相应语音提示，车辆入场后道闸自动关闭。3、管理卡、特权卡：（下列情形之一管理员可运用管理卡、特权卡）月卡过期、余额不足；公安、部队等特别车辆。1.2.5出口工作流程工作流程说明：1、 月卡、储值卡出口机读卡器读取月卡或储值卡，管理电脑自动计费、扣费并在1.ED显示屏显示及相应语音提示。管理电脑联动供应车牌，出、入口图象供管理员核实，保证车辆平安。有效车时，道闸自动抬杆，1.ED显示屏显示“一路顺风”及相应语音提示，车辆出场后，道闸自动关闭。2、无效卡时，自动提示缘由，由管理员用管理卡或特权卡限制出场。临时卡司机交临时卡交由管理员读卡，电脑自动计费，并在1.ED显示屏显示“收费金额”及相应语音提示。管理电脑自动供应出口、入口图象供管理员核实。管理员确认车辆平安后，收费，通过电脑或管理卡开闸，1.ED显示“一路顺风”，车辆出场后，道闸自动关闭。1.3主要设备1.3.1 电动道闸1停电自动解锁X停电后可手摇抬杆4全自动跟踪平衡机构6m杆：46秒，3m杆：24秒X寿命：500万次X尺寸：360x360x10751.3.2 出入口票箱停车场出入口机包括ID卡读卡器、停车场限制器、自动出卡机、中文显示屏、语音提示、对讲系统、电源、机箱等设备。J读卡器为标准Wiegand接口，感应距离：10-25mmo1限制精确：采纳计算机限制和数据处理技术，自动化程度更高。1平安防伪：采纳了目前世界先进的非接触式智能卡技术，防伪性能好。自由读卡：感应通讯，无方向性，便利用户运用I防止砸车：道闸依据车辆的通行状况自动升起和着陆，有地感和压力电波装置双重防砸车功能。X声音提示：采纳先进的拔式数字化语音模块，声音清楚、好听。X信息显示：带1.ED显示屏具有中英文双语显示功能。X停车场出入口机包括ID卡读卡器、停车场限制器、自动出卡机、中文显示屏、语音提示、对讲系统、电源、机箱等设备。I读卡器为标准Wiegand接口，感应距离：20ToonIn1。1.3.3停车场限制器读卡器接口：两个标准Wiegand26/34J自动出卡机接口：RS-232中文显示屏接口：RS-232X通讯接口：RS-485/RS-232I输出限制开闸、落闸地感线圈输入满位指示输出I语音输出：5V音频X脱机信息储存量15000条（须要加网络限制器）4.具有脱机转换开关，可脱机或联网运用1.3.4 自动出卡机（入口）X自动出卡机通过车辆检测器(地感线圈)检测车辆及协作出卡按钮限制出卡收卡。X工作电压：DC24V(50mA400mA)U出卡厚度：0.4mm1.6mm人卡片存放量为厚卡：100张、薄卡：300张。1其通讯接口为RS-232.1.3.5 中文显示屏中文显示屏用于显示时间、请读卡、收费金额、J车位满、卡有效期等信息。满屏6个字，滚动显示显示点阵面积(mm)：753X70J通讯接口：RS-232U工作电压：5VDC±10%(4A)X防雨式设计，确保全天候牢靠运行1-3.6语音提不X对部分重要显示信息及非法操作等做出相应的语言提示，便于用户正确运用系统。X标准一般话。，电脑声卡干脆输出1.3.7电源1用于出入口机中全部设备的电源供应。J输入：AC220V±10%50HZ600mA±10%J输出：DC24V500mADC12V1500mA1.3.8车辆检测器车辆检测主要通过地感线圈检测车辆的有无，有两种应用：1用于出入口机的限制器，通过检测车辆的有无，来确定显示的内容、自动出卡机的发卡等。X用于道闸中的限制器，通过检测车辆的有无，来推断道闸栏杆的起落达到防砸车的目的。，车辆检测器的技术指标：4.灵敏度：中学低可调，适应各种车辆类型（摩托车、小汽车、中型车、大型车等），频率：中学低可调，抗干扰实力极强U工作电压：DC12V（80mA120mA）1.尺寸：130x58x1601.3.9 图像采集卡图像采集卡的作用是将摄像机摄取的模拟图像转换成数字图像并存入数据库中，以实现停车场系统的图像对比功能。XPCI总线，兼容WindOWS即插即用（PNP）o1显示画面流畅不间断，每秒可达30帧。X显示辨别率可达640*480、24位真彩。，摄像机自动光圈镜头、支架、护罩、射灯。1.3.10 彩色摄像机外观如图：主要包括高清楚度CCD、自动光圈镜头、输入输出部分等;X图像感测器：SONYEX-VIEW1/3隔行彩色CCD传感器;影响图素：PA1.752（三）×582(V)NTSC768（三）×494(V)；X扫描系统：NTSC标准525线30帧/秒（PA1.标准625线25帧/秒）；X同步系统：内同步/电源同步（AC）；X水平解晰度：大于420TV线；X视频输出标准：lVp-p75欧姆，混合；白平衡：自动跟踪白平衡范(2000oIClOOo0°K)；1.3.11 RS485多功能通信卡主要包括主卡模块、串口线、直流电源等；，防雷爱护功能（15KV的RS232串口爱护和1.X数据流向自动限制，不需握手信号；U具有自适应接口功能；围500W的接口线路爱护）；，数据转换,RS485数据转换RS232格式；W茶帝泊混包保枷眄电代秣让也用电更安全免为9,送木质电瓶台给吃印母便使和文忠房若M送掺气E无室内外官慢气同行只指一支先修支我们配哥双联首咯怖采用*业长幡Q记疝定均板材”?1收天笈帐X岗亭为不锈钢材质；岗亭支撑柱采纳优质不锈钢成模制作；U主体结构有五层：1）、框架中间为角钢焊接架；2）、前内衬15mm厚木版；3）、后内衬15mm厚木版；4）、内层面板为1.O厚优质不锈钢板;5）、外层面板为1.0厚优质不锈钢板。，天花板采纳豪华装饰板吊顶；底板采纳防滑铝板制作。U焊接采纳中性胶密封,彻底杜绝雨和渗水。，岗亭内配有日光灯，电源插座,暗敷电线；并配置空调架及空调孔。J依据用户需求，将门改为滑动门。第2章停车场软件2.1 系统简介2.1.1 软件系统简介软件功能强大：基于WindOWS95/98/NT/2000环境下的中文菜单软件，界面友好，易于操作，多级密码，权限实行分级管理。主要包括：登录、维护、档案、卡片、监控、记录、报表、退出等模块。系统采纳先进的计算机网络技术，数据传输实时快速牢靠，读卡响应速度快，车辆出入快速。系统依据车辆出入停车场的时间，自动计算停车费用，可支持多达十六种类别车辆的不同收费标准的收费。操作界面统一：统一的操作界面，易学易用，操作简洁。收费标准敏捷：可支持多达十六种类别车辆的不同收费标准的收费。打印报表详尽：可打印输出几十种报表，各种数据一目了然。卡片管理完善：系统供应检测、发行、延期、充值、挂失、复原、更换、回收、下载、上载、基本资料查询等卡片的管理。 设置系统参数 设置权限组、操作员、停车场档案 操作员修改密码 发行卡片，并全部下载卡片 设置并下载收费标准 出入监控 卡片检测、卡片基本档案 卡片延期、充值、禁用、复原、回收、更换、出场 停车场车辆入场、出场、卡片运用、场内停车、操作员交接班、操作员流水帐、原始事务的记录查询及打印输出 统计停车场收费、车辆入场流量、车辆出场流量的报表的打印输出 操作员交接班2. 2系统需求3. 2.1软件需求操作系统要求在限制计算机上安装MiCroSoftWindoWS98或MieroSOftWindOWS2000专业版操作系统和MiCroSoftSQ1.Server7.0数据库软件DeSktoP版或MiCroSoftSQ1.Server2000个人版。运用网络版停车场软件时，要求在服务器上安装MiCrOSoftWindOWSNT4.0或MicrosoftWindows2000服务器版网络操作系统和MiCrOSOftSQ1.Server7.0数据库软件Standard版或MiCroSOftSQ1.Server2000企业版。应用软件停车场管理系统软件有1张安装光盘，将光盘插入计算机的光驱中，在MicrosoftWindoWS操作系统下运行光盘中的SetUPDiskl书目下的SetUp.exe文件，起先安装应用软件，全部提问按“回车”键回答，完成安装后，应用软件被安装在默认的"d:ParkWatch”书目下。在“起先-程序”下建立“停车场管理停车场管理”快捷方式。2.2.2硬件需求P42.OG以上电脑，256M内存，40G以上硬盘，一块（或二块）视频捕获卡。操作员核查发出、收回、剩余临时2.3.1登录功能：这是操作员进入系统的门户。上班时，输入姓名和密码进入系统，或者刷操作卡和输入密码；下班时，填写交班表后留待接班者登录系统。在主菜单中鼠标点击“登录系统”按钮图标，进入登录系统菜单。操作员输入操作员姓名和密码，按“确定”按钮，系统推断卡的有效或密码正确后，允许操作员进入系统。当操作员下班时，鼠标点击“登录系统”按钮图标，进入操作员交接班数据录入菜单,卡等数据，并输入接收、实交卡片数量、实交停车费用等数据。如须要，按“打印输出”按钮起先打印交接班表；按“不交班”则退回系统接着值班；按“交班”按钮完成下班操作，进入登录系统菜单，留待其他操作员上班进入系统。在岗亭（含主机）系统操作员交接班时请不要退出出入监控界面！2.3.2维护供应对系统的各种参数、操作员密码修改、收费标准、数据等维护手段。修改密码：如操作员想修改自己的密码时，可在“维护”菜单中鼠标选择“修改密码”进入操作员修改密码界面，进行密码修改。输入旧密码和两次新密码，按“确定”按钮，系统推断旧密码正确并确认两次输入的新密码正确后，自动修改用户档案，完成密码修改工作，否则提示错误。按“退出”按钮退出。功能：对系统的各参数进行设置，包括：公司名称、抓拍图像保留天数、设备地址，设置连接串口号，出入场记录数据保留天数、自动删除时间、停车场总车位数、停车场空车位数、十六类车的车类名、储值卡的最少余额、中心收费型系统中交费后的允许滞留时间等。举荐图像保留天数设置为三个月，出入场记录保留天数设置为半年。在“维护”菜单中选择“设置参数”进入系统参数设置界面，进行系统参数设置操作。设置好各参数，按“确定”按钮保存设置，按“放弃”按钮取消设置。备份全部数据：输入备份全部数据的书目，按“备份全部数据”按钮，系统自动从指定的书目将全部数据备份到指定的书目下。复原全部数据：输入复原全部数据的书目，按“复原全部数据”按钮，系统自动从指定的书目将全部数据复原到指定的书目下。设置收费OHU"三三:O1.1I££震三w三Jwflrl舞SEI££££££R#器器器量=步的黑鼻瞪葭£意;三三三整a9r.iiiii三*血三3J三皿M三三E三三E二品flEJ三三功能：设置各车类的收费标准。系统支持十六类车的收费方式，六十三个收费时段，含标准室外，室内，高峰收费，低谷收费，节假日收费等等，每类车收费标准可依据实际状况随意设置。收费标准的设置应由专业人员设置。在“系统维护”窗口中选择“设置收费标准”进入收费标准设置界面，进行收费标准的设置。每种车型都要进行设置。“设置收费标准”可设置各类车的收费标准的计算方法，详细设置应由特地人员设置。假如收费标准是在与含有主机的计算机端设置，请先保证主机（含有01号管理主板）与电脑的正常通讯，包括串口的正常设置，主机开通电源，串口与主机的正确接线等。设置好各类车的收费计算方法后，按“确定”按钮保存设置，按“放弃”按钮取消设置。2. 3.3监控“出入监控”对车辆的出入进行收费管理。这是系统的主要功能模块。在主菜单中鼠标点击”出入监控”按钮图标，进入出入监控菜单。“出入监控”菜单上部显示出入场车辆的图像，上中部实时显示停车场数量，中部显示出入场车辆的信息和系统的提示信息，右下部为对比图像。监视图像切换：假如是单卡程序，视频卡入口和出口的图像同时只能有一个是活动的，而另一个是静态的。需监视入口时，按“监视入口”按钮，入口图像变成活动图像；需监视出口时，按“监视出口”按钮，图像变成活动图像。人工开闸入场：因特别缘由，需人工开闸放行车辆时，操作员可按“入口开闸”按钮，系统抓拍入场图像，存储入场记录，自动开启道闸，并做语音提示。司机开车进入停车场，道闸自动落下。人工开闸入场功能应尽量少用或不用，因其极易引起空车位的错乱。人工关闭入口道闸：因特别缘由，需人工关闭入口道闸时，操作员可按“入口落闸”按钮，系统自动将入口的道闸关闭。2.3.4纪录“记录”供应对车辆的入场记录和抓拍图像、车辆的出场记录和抓拍图像、卡片运用记录等查询的手段。用户可敏捷输入查询条件，查询出满意条件的记录。“记录”包含六个子功能模块：车辆入场记录、车辆出场记录、卡片运用记录、场内停车状况、操作员交接班在“记录”菜单中鼠标选择“车辆入场记录”选项，进入车辆入场记录查询界面。阅读入场记录：按“首条”、“前条”、“后条”、“末条”按钮阅读查询结果。查询入场记录：按“查询”按钮查询满意指定条件的记录，（详细操作见记录查询）。未出场的记录以绿色为底色显示，出场的记录以淡黄色为底色显示。预览/打印入场记录：按“预览”按钮预览打印效果，（操作见打印预览）。刷新入场记录：按“刷新”按钮刷新入场记录。查看入场抓拍图像：如要查看入场的抓拍图像，只需在车辆入场记录的表格中双击鼠标右键，就可进入查看车辆入场抓拍图像的菜单。在抓拍图像上双击鼠标右键时，返回到车辆入场记录的查询界面。阅读入场抓拍图像：在查看车辆入场的抓拍图像中，按“首条”、“前条”、“后条”、“末条”按钮翻查各个车辆入场的抓拍图像。预览/打印入场抓拍图像：在查看车辆入场的抓拍图像中，按“预览”按钮进入预览菜单。（详细操作见打印预览）。退出：按“退出”按钮退出。在“记录”菜单中鼠标点击”车辆出场记录”进入出场记录查询界面。阅读出场记录：按“首条”、“前条”、“后条”、“末条”按钮阅读查询结果。查询出场记录：按“查询”按钮查询满意指定条件的记录，（详细操作见记录查询）。刷新出场记录：按“刷新”按钮刷新出场记录。查看出场抓拍图像：如要查看出入场的抓拍图像，只需在车辆出场记录的表格中双击鼠标右键，就可进入查看车辆出入场抓拍图像的菜单，左侧图像为入场抓拍图像，右侧图像为出场抓拍图像。在任一抓拍图像上双击鼠标右键时，可返回到车辆出场记录的查询界面。阅读出场抓拍图像：在查看车辆出入场的抓拍图像中，按“首条”、“前条”、“后条”、“末条”按钮翻查各个车辆出入场的抓拍图像。预览/打印出场抓拍图像：在查看车辆出入场的抓拍图像中，按“预览”按钮X:三三三i三/虎子外唯d齿密W比瓦进入预览菜单。（操作见打印预览）。卡片运用纪录：在“记录”菜单中鼠标点击“卡片运用记录”进入卡片运用记录查询界面。查询卡片运用记录：按“查询”按钮查询满意指定条件的记录，（详细操作见记录查询）。预览/打印卡片运用记录：按“预览”按钮预览打印效果，（详细操作见打印预览）。刷新卡片运用记录：按“刷新”按钮刷新卡片运用记录。第3章施工方案及培训支配3.1工程执行流程图3. 2培训支配在供应设备后，我们将供应完整的施工图纸及各系统的运用说明书，并指派专业工程技术人员指导停车场的布线及安装。由于系统组成比较困难，操作人员熟识整个系统的结构及运作，并娴熟的进行限制是该系统最大限度发挥作用的关键。因此，在施工完毕后，我们将对贵方操作人员进行必要的培训，使操作人员熟知系统各组成部分的性能，使整个系统保持在最佳运作状态。同时考虑到运用过程中会出现许多新的状况，须要对系统进行调整，甚至进一步开发。本公司将依据工程实施进度和贵方实际须要供应刚好和充分的技术培训和服务。1 .1培训支配（1）培训1.内容包括权限操作、故障解除、维护说明等。2 .详细支配人员培训。培训3 .理论培训内容：系统的组成，整个系统运作的过程，简洁的原理，以及相应的平安措施。4 .现场培训支配a.运用培训理论现场实际操作b.维护培训理论模拟密码授权及其他c.培训工程师蹲点一天到两天。说明：可依据培训对象的接受实力适当延长时间，到完全理解会操作为止。5 .2维护支配（1）当系统出现较大问题时，可致电本公司，由本公司电话指导解决，如不能解决，可协商派员到现场解决，尽快使系统复原正常运作。（2）本系统一年免费修理，终生维护。3.2.1系统布线安装工艺流程图3.2.2质量管理质量管理是整个工程实施过程中最重要的环节，是确保工程项目按时、按质、按量完成的保证体系。第4章系统培训和售后服务承诺4.1 系统培训本公司免费为贵单位培训I23名系统操作管理人员。4.2 售后服务本公司对此弱电系统工程进行长时间的不定期追踪服务，特地设定售后修理服务记录册及相关售后服务规定，确定系统的顺当运行。对全部设备实行上门维护服务。对客户服务需求的响应对于客户的服务需求，我们将充分发挥我们科技公司的优势，通过多种途径来满意对需求的响应。1.公司24小时服务电话，用户可以电话询问和求助；产品的保证设备供应，验收合格后，我公司供应一年免费保修。（人为因素及各种不行预料的自然灾难引起的故障除外。）保修期内，免费更换全部的限制设备，检查并解除各种潜在故障，反馈客户看法。免费保修期内，若客户的系统有任何故障，在接到通知8小时帮助运用方进行解除，保证系统正常运作。各项工程完毕后，我公司将免费为甲方培训系统的有关操作运用人员。详细培训时间、地点由双方协商确定。我公司对所安装的系统进行终身跟踪服务。免费保修期后，我公司以低于市面的价格向客户供应各种器材的零配件，或者收取肯定款额的服务费，每年的修理服务，详细可由双方协商确定。设立技术询问热线，刚好供应相应技术支持。免费为客户作软件升级。
