屋面平瓦（挂瓦条铺瓦）施工方案.doc

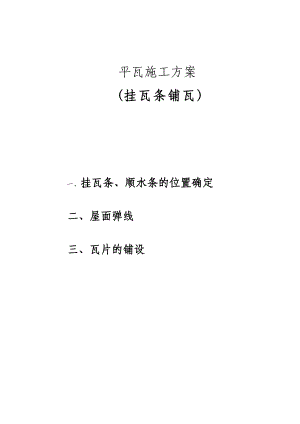

平瓦施工方案(挂瓦条铺瓦)一、挂瓦条、顺水条的位置确定二、屋面弹线三、瓦片的铺设一、挂瓦条、顺水条的位置确定。1挂瓦条、顺水条须作防腐处理，可选用沥青涂复剂进行表面防腐处理(木或者镀锌铁皮或者)。在屋面混凝土保护层上，每隔间距500mm，弹出顺水条位置线，用钢钉固定顺水条。顺水条的高度差应控制在3mm以内，如超出应调整顺水条的高度，保证挂瓦条的水平度达到挂瓦要求；顺水条的规格为：30 x 20mm。在顺水条上钉挂瓦条。挂瓦条的一般尺寸为30 x 25mm，挂瓦条间距先按155mm初分，发现有零碎尺寸时缩小间距至155mm-159mm间距，根据挂瓦条间距弹出挂瓦条位置(注:挂瓦条间距因瓦的有效尺寸不同而不同)。在离屋面的檐口30mm处（施工后的实际尺寸,可根据实际情况进行调整），开始第一排挂瓦条，挂瓦条要钉二根，在屋脊处最后一排的挂瓦条位置上，要钉二根重叠的挂瓦条，以防止瓦片头部向下，造成视觉效果不佳。在水沟瓦的二侧，应钉二根顺水条来调整水沟瓦和主瓦之间的高度。二、屋面弹线1. 主屋面弹线：用墨斗弹出水平线，垂直线、天沟线，垂线之间距离约1.52m； 2. 斜天沟弹线：弹出斜天沟中心线，两边各距离中心线110mm或120mm弹出封头顺水条位置.三、瓦片的铺设1将瓦片从地面搬至屋面上，搬运时应轻拿轻放，避免破碎。主瓦和檐口瓦铺设：放线铺设，铺瓦时从下至上，从右至左错缝铺设；檐口无成品排水天沟时，瓦需出屋檐8cm以上；檐口有成品排水天沟时，瓦需出屋檐6-8cm，根据各楼的设计可能会有变化。铺瓦时需每排带线铺设达到平整顺直的要求，横向和竖向每铺5片瓦的距离，要进行一次误差的调整。檐口瓦必须全部使用钢钉，钉于挂瓦条上。除第一排瓦片之外，当屋面角度30度时，可以隔排用钢顶固定瓦片；当屋面角度30度时，每片瓦片必须用钢顶固定。斜天沟铺设：根据斜天沟，从檐口处到斜脊时，斜天沟有效尺寸为1012cm宽度，用木尺划出瓦片需切割的位置线，用电动锯切割，（雨天不得在屋顶上切割瓦片）并用水泥砂浆固定。脊瓦铺设：脊瓦逆风向铺设，为保证屋脊（包括斜屋脊）平直，需放线铺设，屋脊处有避雷，脊瓦上切割孔间隙可用硅胶密封。5边瓦的铺设：边瓦用砂浆卧瓦方法。施工时必须拉线保证施工平直。边瓦一侧的中间留有小孔，用不锈钢钉插入砂浆，待砂浆干后可增加牢固。6特殊节点的铺设 a采光天棚处的处理：由于女儿墙较低（00mm高），防水一定要覆盖墙顶，瓦与墙面的交接处：防水砂浆做120mm高泛水。 b. 天窗后部处理：采用明沟的方式，沟瓦向屋面方向倾斜（现场调整），沟瓦与墙面的交接处用：防水砂浆做120mm高泛水，避免雨水过大直接冲墙，造成渗水。
