2号机脱硫系统大修技术规范书.docx

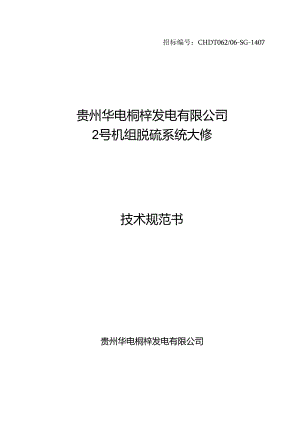

招标编号：CHDT062/06-SG-1407贵州华电桐梓发电有限公司2号机组脱硫系统大修技术规范书贵州华电桐梓发电有限公司2016年03月07日一、总则2二、设备概况8三、投标方另加附件责任和义务13四、工程进度要求13五、双方约定13附件A合同范围14附件B质量验收标准21附件C机组大修服务岗位人员设置名单24附件D合同考核条款25附件E消耗性协助材料清单26附件F热控设备清册27附件G差异表28一、总则1本技术规范书仅适用于贵州华电桐梓发电有限公司2X600MW机组的2号机组脱硫系统外委大修项目。1.1 本技术规范书提出的是最低限度的技术要求，并未对一切技术细微环节作出具体规定，投标方应供应一套满意本招标文件和所列标准要求的600MW机组A级大修及其相应服务。对国家有关平安、环保等强制性标准，必需满意其要求，投标人应依据600W机组发电企业设备检修导则（D1./T838-2003石灰石一石膏湿法烟气脱硫装置性能验收试验规范、火电厂烟气脱硫装置质量检验评定规程、火电厂烟气脱硫工程调整试运及质量验收评定规程技术工艺要求进行检修及验收。1.2 本技术规范书所运用的标准如遇与投标方执行的标准发生冲突时，按较高标准执行。1. 3本招标文件技术规范书提出了为使保持、复原或提高设备性能而进行的全面解体、定期检查、清扫、测量和修理、监测、调整、试验、校验和鉴定、更换零部件、焊接及其焊口质量检验、技术监督规定的检查、消缺、技术改造等方面工作的平安与技术要求。1.4 如未对本招标文件提出偏差，招标方将认为投标方供应的检修服务符合木招标文件和标准的要求。偏差（无论多少）都必需清晰地在投标文件中的“差异表”中提出。1.5 检修后的性能指标按中国华电集团公司平安性综合评价管理规定、中国华电集团公司创建星级企业管理规定及相关设备产品说明书中较高要求执行。1.6 合同签订15天内，按本招标文件的要求，投标方应提交为完成贵州华电桐梓发电有限公司#2机组脱硫大修所必需的施工组织设计，包括：检修网络进度支配、平安、技术、组织措施、检修作业文件包、关键工序点的检修作业指导书、检修现场定置图、文明卫生等文件给招标方，由招标方确认后方可实施。1.7 投标方在投标文件中应明确：配备足够数量具有同类型机组设备成熟检修技能的检修人员及合格的大修用工器具（仪器、仪表），保证向招标方供应平安、优质、工期合理的检修服务。检修运用的全部工器具（含专用工具）由投标方自带。1.8 本招标文件所规定的标准项目严格依据发电企业设备检修导则（D1./T838-2003）执行，承包商应承诺完成该导则所规定的全部标准检修项目，招标文件所列的项目为投标方投标时的参考。招标方有权依据设备的运行状况取消合同范围内的某部分检修项目，并依据项目的实际实施状况核减相关费用。对检修过程中增加的临时项目投标方必需主动响应，并出具工程量变更签证单，该签证单经招标方审定后作为结算依据。1.9 投标方应对标准项目、特别项目、技术监督等项目逐项单独报价。1.10 本次大修限制工期为55天，开工日期暂定2016年07月01日，具体开工日期以招标方通知为准。2招标方职责2.1 监督、检查、验收和考核2.1.1 招标方有权对投标方的服务进行监督、检查，并依据投标方供应的项目检修服务质量依照电力行业和招标方的有关技术标准、规程和规定对其进行考核。包括但不限于检修质量、平安、劳动纪律、文明生产等考核。2.1.2 招标方有权对投标方供应的项目检修服务进行专项验收，发觉投标方的服务质量不符合招标方规定的标准，有权要求投标方返修，并担当招标方的损失。2.2 选择替代服务权2.2.1 投标方及其职员如不依照本合同约定履行义务，紧急影响到本项目的正常检修及平安，招标方有权选择其他具备相关实力的单位或人员来替代投标方进行项目的检修服务等工作，相关费用及损失均由投标方担当。2.2.2 由于投标方职员的人数不足或资质不够，造成本项目检修服务等不能刚好有效地开展时，招标方有权选择其他具备实力和资质的单位或人员来完成检修服务等工作，相关费用及损失均由投标方担当。2.2.3 由于投标方出现违约时，招标方有权暂停本合同，并选择其它具备实力和资质的单位或人员来完成检修服务工作，相关费用及损失均由投标方担当。2.3 备品备件本项目检修所需的备品备件（投标方自有工、器具的备品备件不属此列）由招标方负责选购,投标方有义务帮助招标方做好备品备件支配。2.4 办公、后勤场所招标方不向投标方供应办公、后勤场所。投标方自行负责支配办公场地和经核定的人员所需的后勤场所。且食、宿和办公费用由投标方自理。3投标人的职责3.1检修服务3.1.1总体要求投标方应依据本规范书的平安、质量及相关要求及电力行业的有关规范对招标方#2机组脱硫系统、热控就地设备、仪表、元件及相关设施、建构筑物、构件等供应检修服务。3.1.2除本合同另有规定外，还包括供应经本合同指定或从本合同中合理地推知须要供应的为本项目检修所需的一切劳力、修理机加工、修配、消耗性协助材料、设备、机械、工具、运输、起重、焊接及其检验、消耗品、临时性或永久性的设施或物、行政管理及其他服务。1.1.1 3“消耗性协助材料”是指不干脆用于设备上但在检修时须要运用的材料。但某些常用低值易耗性材料也属于消耗性协助材料，如密封材料（不含成型密封件）、清洗剂（松动剂）、粘接材料（含密封脂）、电（气）焊材料（含氧气、乙焕、氧气、焊条）及相应的检验材料、非轴承类的常用标准件、常用标准紧固件（M20以下）、零星角铁槽钢类钢材、零星电线电缆、电力复合脂及绝缘胶带等。投标方在投标时需提交具体的消耗性协助材料清单。3.1.4 本项目投标方服务范围包括检修工作内所需的零星土建工作，投标方承接的改造项目涉及的土建工作属投标方工作范围。3.1.5 检修所需的修理机加工属投标方，备件机加工属招标方。3.1.6 检修施工所需的叉车、汽车吊等装卸、转运的机械设备属投标方，临时用电材料由投标方自备，招标方只供应电源接口。3.1.7 投标方负责仪表、平安门、油样等设备的送检（贵州省内），负责协作检修项目的外委送、接货及设备装箱（贵州省外运输属招标方），负责现场检修所需的二次转运工作。3.1.8 只要是本项目的须要，投标方应无条件的依据招标方的指示进行本项目的试验、解体检修、焊接及其焊口质量检验，如投标方无实力或不愿马上进行此类工作时，招标方可从合同款中扣除招标方因从事此项工作而产生的全部费用。3.1.9 机务专业外委检修项目中包括热控专业部分相关协作和检修工作，其中包括温度、压力、振动等相关测点的拆装和更换，就地表计的拆装更换及校验（合格证由招标方供应，中标人负责粘贴），端子拆线及更换和取样管道的拆装复原协作等。3.1.10 机务专业电动门和气动门及执行机构外委检修项目中,包括其热控部分，如拆接线和电磁阀的拆装及行程调试。要求电机绝缘等符合规程规定，限位、力矩开关调整合适，位置反馈（状态）信号与执行器行程一样，执行器开、关特性符合规程要求，执行器各部件齐全、固定坚固、美观、清洁、标记齐全，电缆密封良好、接线牢靠、标识齐全精确，在DCS上操作正常，单体调试报告齐全。3.1.11 工作完毕安装调试记录完全及精确，现场电缆接线密封良好,接线端子和设备标识齐全精确，在DCS上复原显示正常。3.1.12 热控信号投标方与招标方系统分界点在DCS或P1.C程控柜的接线端子,端子以内属招标方,端子以外部分由投标方负责。3.1.13 工作内容包括与以上专业有关的技术监督工作，如压力容器定检工作，金属监督，化学监督，电气相关监督，热工监督等工作的协作或执行，及完成上述检修工作所需的协助工作。3.1.14 工作中涉及设备安装、接线、送电调试等工作均应严格执行三级验收制度；设备拆除、解体检修、解线等工作必需做好原始记录，最终汇总交投标方。3.1.15 各标段有义务协作各兄弟标段的相关工作。3.2平安文明生产3.2.1平安投标方应贯彻执行“平安第一，预防为主”的平安生产方针，保持项目生产平安。投标方必需配备专职安监人员，加强劳动爱护用品的配备，提高职员劳动爱护意识。在本项目检修服务的整个过程中，投标方职员及其劳务人员均应响应以下条款：3.2. 1.1实行一切必要措施和手段强化检修服务平安管理。提高检修水平，确定严格的平安、文明检修秩序以保证人员和设备在检修服务工作中的健康与平安。3.3. 1.2严格执行电力行业平安工作规程如电业平安工作规程、电业生产事故调查规程、电力建设平安工作规程、防止电力生产重大事故的二十五项重点要求的有关规定，遵守招标方各项平安管理规章制度，听从招标方对平安文明生产的管理和检查、考核，投标方人员不遵守相关规定造成的全部事故由投标方自行负责。3.4. 要时，依据招标方的要求，供应和维持全部灯光、护板、栅栏、警告信号，必要时应派人值班，以及进行爱护或为公众供应平安和便利。未经办理有关手续不得随意在设备、结构、墙板、楼道上开孔或焊接临时结构。3.2.2文明生产投标方应听从招标方对项目的统一管理，保持项目检修现场的整齐。设备、工器具、材料堆放应合理，标示清晰、排放有序，符合防火要求。保持照明设施完好，并刚好解除雨水或污水，随时保持所检修设备的整齐与卫生，清理并将各类废物刚好运至招标人指定的地点。做到“工完、料尽、场地清”，爱护环境，节约资源。检修现场应设围栏，围栏摆放规整。现场用围栏属投标方。整体冷态验收前，投标方必需将施工范围内的卫生清理干净，符合招标方要求。3. 3检修质量3.1.1 检修质量标准的评定以国家或电力行业的质量检验评定标准为依据。因投标方缘由检修质量达不到约定的质量标准，造成的损失全部由投标方担当。3.1.2 如投标方对本项目的检修服务达不到规定的质量标准时，招标方可限期要求投标方实行措施整改。如因此造成招标方损失的，投标方应全部担当，包括招标方损失的利润，赔偿总额不超过合同总价。3.3.3如投标方未依据本合同规定进行完全、彻底的检修服务，致使本项目系统在今后的运行过程中出现事故，投标方除应自行担当修理或更换外，还应赔偿招标方因此所受到的全部损失。3.4人员投标方应配备曾从事与贵州华电桐梓发电有限公司#2机组同类型检修作业并在各自职业岗位上技术娴熟和阅历丰富的技术人员、对本项目进行有效监督的管理人员（包括专职平安管理人员）,以及在本合同范围所需的持有国家认可的专业岗位的上岗资格证书或执照的娴熟工人。3.4.1项目经理：必需是投标方组织机构的正式成员，具有丰富的相同或相像设备设施维护、检修阅历，并且对该项目有充分的了解，并有权代表投标方执行本合同。3.4.2安监人员：配备足够数量的安监人员，其安监人员数量按本标段涵盖的专业配备、每个专业不得少于1人，且必需具备丰富的安监管理阅历，投标方项目部必需配备专职平安监督人员。3.4.3配备足够数量车间（分场）级和班组级的工程师，其车间（分场）级的工程师数量按本标段涵盖的专业配备、专业配备以上人员不得少于2人，且必需具备丰富的设备设施实际大修管理阅历。3.4.4进场时间支配检修的具体起先时间：招标方将依据电网调度指令起先机组检修，投标方应依据招标方要求的时间支配员工进入现场。3.4.5禁止投标方将其承包的工程转包给他人，禁止投标方将其承包的全部工程肢解以后以分包的名义转包给他人。3.4.6检修尚未结束，由于投标方自身缘由中途退场的，招标方可不予结算，同时投标方需赔偿招标方因延误工期导致的一切损失。3.5协作与协作3.5.1招标方和项目管理人员或招标方所授权的任何人都能随时进入本项目现场，以及进入正在为本项目供应材料加工、修理、修配的车间和场所。3.5.2投标方应实行一切必要、合理的措施，协调与招标方托付的其它投标方或其它部门的行动，以便能相互协作保证#2机组大修之须要。发生争议时，投标方应在刚好消退和不影响#2机组大修的前提下与对方友好协商解决。3.5.3在本项目大修期间内，假如#2机组脱硫系统范围内的其它任何部分发生事故或故隙等其它事务，招标方或项目管理人员认为进行修理或此类其它工作是本项目平安的紧急须要，投标方应马上无条件组织人员进行修理或此类其它工作。对不属于本合同范围的工作，招标方将依据实际状况赐予投标方适当的补偿。3.6物品选购3.6.1在本项目的检修服务期间，除由招标方负责选购的部分备品备件外，投标方应自行担当费用选购本项目所需的消耗性协助材料。3.6.2由投标方所选购用于本项目的部分设施、材料或备品备件，投标方必需确保其质量。3.6.3对招标方选购的部分设备及材料，在设备及材料供应商按招标方与其所签订的合同规定运至到货地点后，投标方应按招标方要求刚好卸货，运至招标方仓库或招标方指定的其他地点，并协作检验。3.6.4除本合同另有规定外，投标方应自行担当费用选购供本项目检修服务所需的任何附加设施、工器具、材料等。3.7书面报告及相关文件投标方应向招标人提交包括但不限于下述文件：3 .7.1本项目的组织措施、技术措施及平安措施；4 .7.2用于本项目的主要设备、工器具清单、消耗协助性材料清单；3.7.3用于本项目的人员具体状况（应有资格、资质、学历、特种作业资质等，并确保投标时所报的人员名单必需同实际履行合同时一样，一经查出未经投标人同意擅自更换人员可视为违约）；3.7.4用于本项目劳动力和管理人员需求支配；3.7.5用于本项目的各项管理制度；3.7.6用于本项目的消耗性材料支配；3.7.7作业指导书（检修文件包）、焊接工艺指导书或焊接工艺卡及热处理工艺卡和检验工艺卡、计量器具校验证书、施工网络进度图、检修场地定置图、用于本项目的平安技术组织措施、质量检验记录、报告等，以上文件经甲方审查合格后方可运用；3.7.8必需提交本此大修范围内特别项目和技术监督项目的施工方案；3.7.9检修竣工后检修评价与总结。二、设备概况序号名称规格型号单位数量备注1烟气系统1.1挡板门净烟气挡板带密封气的单轴双挡板，尺寸：7512m11×7512mmX600mm,开启、关闭时间V75s食1+1无锡华通电力挡板门密封风机型式：离心式，风量：8588m7h,压力:9698Pa套1+1无锡华通电力挡板门密封风机加热器型号：DYK230,功率：230kW,电压：380V个1+1镇江荣达/DYK230事故降温水管两列，共13根减温水管根262汲取塔系统2.1.汲取塔木体喷淋塔,上部塔径：16.7m.浆池直径22.0m,总高47.36m,材料:碳钢+玻璃鳞片，正常液位高度：15.0m,浆池有效容积：4530m3个1+12.2塔内件喷淋层材料：FRP,单主管DN1200层6-6汲取塔喷淋喷嘴材料：SiC,型号：切向空心锥，4，PNO.69bar个1164+1164进口除雾器屋脊式，两级，布置在汲取塔喷淋层上部，聚丙烯材料，出口烟气水雾含量低于75mgm3,允许压降12mmH20套1+1进口汲取塔搅拌器侧进式，叶片、轴为合金钢套8+8进口2.3汲取塔浆液系统浆液循环泵型号:1.C800-1000Ib离心式，流量:9850m3h,扬程:20.0/22.2/24.4/26.6/28.8/31.0mH20台6+6襄樊五二五泵业有限公司氧化风机型号：D416-2.97,离心鼓风机，进口流量：台3+3江苏金通灵流体序号名称规格型号单位数量备注416m3h,进口压力：89.51kPa,出口压力：265.84kPa,主轴转速：19380rmin机械科技股份有限公司石膏浆液排出泵型号：100ZBD-400,渣浆泵,流量:330m3h,扬程:38m,转速：1480rmin>台2+2湖北省天门泵业有限公司3石灰石浆液输送系统3.1石灰石浆液箱8.0X10.0mG"),容积500m3个2碳钢+鳞片内衬3.2石灰石浆液箱搅拌器顶进式,转速：30rpm碳钢衬胶个2碳钢衬胶3.3石灰石浆液泵型号：100ZBD-315,渣浆泵，流量:210m3h,扬程:32m,转速:1480rmin台2+2湖北省天门泵业有限公司4排放系统4.1事故浆液箱碳钢+玻璃鳞片内衬，外型尺寸：18mX19mTO个14.2事故浆液箱搅拌器侧进式，叶片，轴为合金钢个4进口4.3事故浆液返回泵渣浆泵，流量：210m3h,扬程：32m,转速1480rmin台1湖北省天门泵业有限公司4.4汲取塔事故喷淋水箱容积：30m3,3.5×3.5m(i¾)个1+1材料：碳钢4.5汲取塔、烟囱排水坑混凝土结构，内衬鳞片树脂,地下式，大小：4mW×4m1.×4mD个1+14.6汲取塔排水坑搅拌器型号：XCJ1300-80T1/1.R,顶进式，转速:76r/min个1+1江阴市石化电力机械厂4.7汲取塔排水坑泵型号:65R-1.PA,流量:80m3h,扬程：35m,转速：14速r/min,液下渣浆泵台2+2湖北省天门泵业有限公司4.8脱水、制备区地坑大小：3m×3m×3n个1混凝土结构，内衬鳞片树脂,地卜式序号名称规格型号单位数量备注4.9脱水、制备区地坑搅拌器顶进式，转速：70rpm个1碳钢衬胶4.10脱水区排水坑泵流量：50m3h,扬程：33m,转速：1480min台2湖北省天门泵业有限公司4.11烟囱地坑泵流量：50m3h,扬程:33m,转速：1480rmin4.12烟囱地坑搅拌器型号:XCJ1300-80T1/1.R,顶进式，转速：76r/min江阴市石化电力机械厂5工艺水系统5.1工艺水箱7.5mX8.5m（高），容积:260m3个1碳钢5.2工艺水泵流量：180m3h,扬程:50mH20,离心泵，轴功率:46kW台2一运一备5.3除雾器冲洗水泵流量：160m3h,扬程:75mH20,离心泵，轴功率：57.3kW台3两运一备6压缩空气系统6.1仪表空气贮气罐V=3.0m工作压力:0.8MPa个1碳钢7检修起吊设施7.1汲取塔循环泵检修电动单梁桥式起重机起重量：IOt,起上升度：10m,起升电机功率:IlkW,运行电机功率:2×0.8kW套17.2氧化风机检修电动单梁桥式起重机起重量：IOt,起上升度：IOm,起升电机功率：IlkW,运行电机功率：2×0.8kW套11、玻璃鳞片：280-290元/平方米（只含3.14%的税）；2、衬胶：1200-1400元/平方米（只含3.14%的税）；玻璃鳞片：约4000-5000平方米；衬胶：约200-300平方米；三、投标方另附加责任和义务1、检修过程必需严格遵守电业平安工作规程规定的相关平安工作条例和桐梓公司各项平安生产规定。2、检修现场必需严格执行定置规范管理。3、文明施工，做到“工完料尽场地清”管理规定。4、制定全面的平安措施、技术措施、组织措施。5、严格执行检修工作票和动火工作票制度。6、检修记录工整、齐全、清晰；检修完后1个月内必需供应全部技术资料。7、投标方供应全部消耗性材料。8、投标方必需听从招标方和监理提出的全部合理要求。9、投标方在检修过程由于人为缘由损坏设备，必需照价赔偿，同时按期完成相关检修工作。10、供应有关设计技术资料(图纸、技术参数标准、说明书)。Ik招标方有权检查、监督和验收。12、招标方有权制止一切违反平安作业的工作行为。四、工程进度要求1、本次2号机组大修施工时间预料2016年07月01日至2016年08月29日，工期60天，限制工期为55天；投标方确保工程按支配进度完成，不影响招标方后续其它的检修、试验、调试等相关工作，并满意项目工程对安装、调试、运行和设备性能的要求，并供应保证设备安装、调试、运行相关的技术服务和协作。2、工程开工前2天投标方施工设备、施工人员全部到达现场，并接受招标方相关平安教化培训和技术交底。附件A:合同范围1合同范围依据发电企业设备检修导则(D1./T838-2003)中规定的A级检修标准项目及桐梓公司实际状况制定的大修非标准项目。1.1 检修范围#2机组脱硫系统设备大修为1个标段，其包含的检修项目有：脱硫汲取塔本体大修及附属设备检修、热工仪表检修。2脱硫系统设备标段大修项目技术内容本工程项目为贵州华电桐梓发电有限公司600MW机组2号脱硫系统大修施工工程。投标方对以下项目进行分别单项报价。最终工作量以实际发生工作量为准。投标方需提交特别项目和技术监督项目的施工方案，将作为技术评标的依据。2.1 机务部分序号设备名称主要检修项目及内容项目类别验收等级质检点备注1.1原、净烟道及挡板（1台）原、净烟道膨胀节检查标准项目二级W原烟道膨胀节更换2条（水平烟道）标准项目二级JI原、净烟道支撑件检查、修补标准项目二级W事故喷淋管腐蚀管路检查、修补标准项目二级H5000元/项目视检查烟道防腐状况，视状况进行修补标准项目二级W320.00元/平方米净烟道重新做防腐（华电工程）特别项目三级H280-320.00元/平方米原烟道底部部分龟甲网（100平米）防腐修补（含清灰）标准项目二级H280-320.00元/平方米1.2汲取塔（1台）塔壁防腐目视检查及修复标准项目二级W160T80元/平方米对喷淋层主管及支管管座全部进行加固标准项目三级H220-230元/平方米检查喷嘴、疏通堵塞喷嘴标准项目三级H2000元/项大梁磨损、腐蚀冲刷修复标准项目二级HIIOT20元/平方米E、F层大梁加装不锈钢防护套标准项目三级H汲取塔底部清淤C、D层大梁做陶瓷防腐HIIoT20元/平方米烟囱排水管部件泄漏修补标准项目二级W2600元/项1.3除雾器（1台）冲洗阀门及管道检查标准项目二级W垢块堵塞清理、除雾器层石杼清理标准项目二级W检查冲洗管道及喷嘴是否泄漏、堵塞标准项目二级H1.4汲取塔搅拌器（8台）叶轮的检查，必要时更换标准项目二级W1.5浆液循环泵（6台）泵壳、轴、轴套检查，必要时更换轴承标准项目二级W检查叶轮，必要时更换标准项目三级H泵机封及出入口密封件检查标准项目二级W管道系统内衬磨损检查标准项目二级W循泵进出口大小头检查，必要时更换标准项目二级H减速机检查及油箱换油标准项目二级W1.6石膏排出泵（2台）泵解体检查标准项目三级H管道弯头及阀门检查、更换标准项目二级W1.7氧化风机（3台）检查增速器，轴瓦及齿轮磨损检查（联系厂家指导检查）标准项目二级H冷油器及油系统检查标准项目二级H清理进口滤网标准项目二级W1.8供浆系统供浆泵及其出口管道弯头解体检查标准项目三级W脱硝系统清理喷嘴堵塞标准项目二级W喷氨格栅加装压力表技改项目三级W喷氨管路及滤网检查、清理标准项目二级H喷氨调整门、手动门检查、更换标准项目二级W非金属补偿器更换2套（含在脱硫大修标段）标准项目二级II脱硝反应器入口烟气导流板安装（已招标）特别项目二级II2.2 热工部分序号名称主要检修项目及内容项目类别单位工程量（预估，最终以实际发生量结算）备注1电动执行机构检修一、一般检修项目1）铭牌与标记牌检查更换标准项目台2102）润滑油检查、渗漏点消退，对须要进行润滑油更换的进行处理标准项目3）对须要进行涧滑油更换的进行换油处理标准项目4）安装基础检查、螺栓紧固标准项目5）端子接线、插头、穿线管、标识头检查治理标准项目6）拐臂或连杆检查标准项目二、解体检修（需进行解体）1）减速、传动机构解体检查标准项目三、绝缘检查D信号电缆对地绝缘测试（50OV兆欧表测试应220MQ）标准项目2）电源电缆对地绝缘测试（50OV兆欧表测试应N50MQ）标准项目四、限制部分检修1）图纸、台账核对标准项目2）电动门电源柜检查、检修、卫生清扫标准项目3）限制装置检查（包括接触器、卡件、端子接线、电池等）标准项目五、单体、综合调试1）执行机构机械零位、全开位的校准标准项目2）执行器全行程时间测试标准项目3）设备联调（机务协作、运行见证）标准项目序号名称主要检修项目及内容项目类别单位工程量（预估，最终以实际发生量结算）备注2气动执行机构检修一、一般检修项目1）铭牌与标记牌检查更换标准项目台22）安装基础检查、螺栓紧固标准项目3）端子接线、插头、穿线管、标识头检查治理标准项目4）过滤减压阀、电磁阀、定位器、气源管路及接头检查标准项目5）连接和转动部分检查标准项目二、绝缘检查1）信号电缆对地绝缘测试（50OV兆欧表测试应N20MQ）标准项目2）电源电缆对地绝缘测试（5（X）V兆欧表测试应250MQ）标准项目三、单体、综合调试1）电气转换器或气电转换器、定位器、限位开关动作、电磁阀、位置反馈装置的校准标准项目2）执行机构零位和满度的校准标准项目3）空载全行程时间测试标准项目4）设备联调（机务协作、运行见证）标准项目3仪表校验检修一、常规仪表1）压力开关拆装、校验技术监督项目块变送器：60；压力开关：16；压力表：75；热电偶:30；热电阻:25,等2）温度开关拆装、校验技术监督项目3）差压开关拆装、校验技术监督项目4）压力变送器拆装、校验技术监督项目5）差压变送器拆装、校验技术监督项目6）就地压力表拆装、校验技术监督项目7）就地温度表拆装、校验技术监督项目8）热电偶拆装、校验技术监督项目9）热电阻拆装、校验技术监督项目10）温度变送器（含IDAS）拆装、校验技术监督项目U）电接点压力表拆装、校验技术监督项目12）液位开关传动技术监督项目13）料位计检查、清扫、校验技术监督项目14）液位计检查、清扫、校验技术监督项目15）常规数显仪表检查、校验技术监督项目二、振幼、转速、位移测量装置1）风机振动探头校验、检查（外送校验）技术监督项目套6序号名称主要检修项目及内容项目类别单位工程量（预估，最终以实际发生量结算）备注2）风机振动二次仪表检查、校验（外送校验）技术监督项目三、隐藏元件1）隐藏元件拆卸、检查、校验、回装（协作机务）技术监督项目个20四、管路、阀门1）汽、水、油取样表管排污、疏通、阀门管路紧固标准项目食12）气源管路取样表管吹扫、阀门管路紧固标准项目套13）仪表管路除锈处理、油漆防护标准项目米100按米计算4脱硫DCS系统一、特别检修项目1）脱硫DCS系统机柜间接地电缆更换（特别项目）标准项目根1513脱硫脱硝CEMS系统1）就地取样器检查，吹灰标准项目套62）采样管吹扫标准项目套63）仪表柜检查，清洁标准项目套64）过滤渊漉芯更换标准项目套65）分析仪标定标准项目套66）脱硝进出口cems分析仪烟气预处理系统改造技改项目套27）脱硝进出口增加压力、温度测点改造技改项目套48）脱硝喷第流量计测量装置进行更换标准项目个29）脱硝出口NOX测量取样探头增加4支技改项目个410）脱硫汲取塔浆液循环泵出口增加压力测点并引入DCS技改项目个6强调：在大修后的分部及整套试运中属于大修范围内的项目出现的缺陷、异样，均由投标方负责处理，直至合格。否则，视为不合格项，并按招标方相关规定进行考核。3工具及检验仪器本次大修范围内施工工程所必需运用的工器具（含专用工具）、焊机、焊材、氧气、乙块、氧气、检验设备、热电偶、热电阻温度校验装置、压力仪表校验台、万用表等全部工器具由投标方自备。且必需为检验合格、具有相应合格证书的设备。4工作内容4.1 为使检修工作范围内设备正常运行及部件的完好或复原而进行的检测、焊接及检验、试验、校验、调整、检查、消缺、加油、解体检修、更换、清洗设备、协作仪表平安门、油样等的送检,协作检修项目的外委送、接货及设备装箱、二次转运等全部工作都属于各分包标段的工作内容。4.2 编制特别项目的施工方案。4.3 编制试验方案。4.4 编制小修网络支配。4.5 编制现场定置图。4.6 绘制加工图纸。4.7 完成与协作相关的技术监督工作。4.8 检修后供应各种技术记录和总结。附件B：质量验收标准投标方供应的检修及相关服务必需符合以下标准最新版本但不限于此1总体技术要求1.1 检修工艺、标准严格依据以下技术标准和规定执行：（包括但不限于此）GB26164.1-2010电业平安工作规程第1部分:热力和机械D1.T838-2003发电企业设备检修导则防止电力生产事故的二十五项重点要求（国能平安2014161号）D1.T869-2012火力发电厂焊接技术规程火电厂烟气脱硫工程调整试运及质量验收评定规程火电厂烟气脱硫装置质量检验评定规程石灰石一石膏湿法烟气脱硫装置性能验收试验规范华电集团公司文件包管理规定中国华电集团公司技术监督管理手册中国华电集团公司定期工作项目与标准中国华电集团公司火力发电设备等级检修管理规定中国华电集团公司火力发电机组等级检修平安文明施工管理规定中国华电集团公司火力发电机组等级检修导则设备制造厂家的产品说明书、安装说明书和有关技术文件。招标方与投标方所签的合同及合同附件。1.2 投标方必需严格依据招标方规定的范围和要求进行施工，不得随意更改施工内容、方式和工艺，若依据现场状况，认定必需对方案进行修改，须经招标方同意。1.3 对承压部件的焊接及检验严格按电力工业锅炉压力容器监察规程等相关规程、标准的规定进行，并出具合格的报告、焊接记录（包括焊前预热、焊接方法、接头型式、电焊条、焊后热处理等）。1.4 投标方所采纳的焊接及检验工艺必需符合相关规程、标准的要求。所采纳的焊接工艺评定报告及焊接作业指导书、检验（测）作业指导书须经招标方专业技术人员审核同意，焊接及检验检测人员必需有相应的资格证书，并经招标方专业技术人员审查合格。焊工焊前必需经过招标方组织的焊接模拟练习及考核合格，方可进入现场焊接。1.5 全部投标方检修的设备，启动后若发生任何设备故隙：对于修前存在的缺陷未处理的（招标方未告知的除外），投标方免费进行处理，同时招标方依据相应工作量扣除合同款：发生因检修造成新的设备缺陷或安装不符合要求，造成设备损坏的，除照价赔偿设备损失外，招标方将视严峻程度，依据肯定比例扣除合同款。2验收要求2.1 承包项目的设备维护、检修或抢修验收按国家有关规程、质量标准或设备制造厂家的技术要求、规定执行，由承包单位验收后报请招标方进行验收，双方验收要做好各种原始记录。2.2 设备检修或技改项目验收前,投标方必需提交具体的检修记录、物资消耗和备品配件更换记录。技改项目必需提交具体的安装和调试技术资料。2.3 施工工艺要依据工艺标准要求进行验收，不合格依据检修项目不合格执行。2.4 对验收中存在的技术和质量问题，验收人员要登记备案，并限期整改。否则不予办理结算手续。附件C：机组大修服务岗位人员设置名单序号姓名年龄原岗位名称本岗位名称学历专业职称取证状况备注123456789101112131415161718192021
