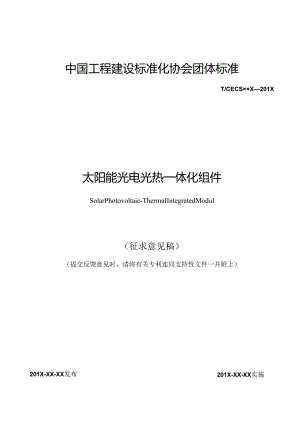

中国工程建设标准化协会团体标准T/CECS××X201X太阳能光电光热一体化组件SolarPhotovoltaic-ThermaIIntegratedModul（征求意见稿）（提交反馈意见时，请将有关专利连同支持性文件一并附上）201X-XX-XX实施201X-XX-XX发布中国工程建设标准化协会发布目次目次I前11Il1能困1I规范性弓I用文件I3术谱和定义14产丛分类与标记35材料56要求77试验方法98检验现期169标忐、包装、运输和贮存18IA-刖百本文件按照GBJT1.12O2O和GB，T20001.IO2OI4给出的规则起也本文件按中国工程建设标准化协会关于印发2022年第一批协会标准制订、修订计划）的通知（建标协字12022113号）的要求制定.本文件的某些内容可能宜接或间接涉及专利，本文件的发布机构不承担识别这些专利的五任.本文件由中国工程建设标准化协会建筑与市政工程产品应用分会归口管理，本文件负责起草单位：大连理工大学、中国建筑标准设计研究院有限公司。本文件参加起草单位：本文件主要起草人：本文件审杳人：Il太阳能光电光热一体化组件1葩国木文件规定了太阳能光电光热一体化组件的分类、结构、标记、材料、技术要求、试验方法、检骁规则、包装、运输、贮存等内容。本文件适用于以太阳能幅射能、空气热能或其他低品位热能为俄量来源,以液体或气液两相流体为我热介质，实现太阳能光电光热一体化转换和可再生能源利用的平板式热电联产组件.2规楚性引用文件下列文件中的内容通过文中的规范性引而构成本文件必不可少的条款.其中，注日期的引用文件，仅该11期对应的版本适用于本文件。不注I期的引用文件，其最新版木(包括所有的修改单)适用于本文件。GB.，T1800.1-2020产品几何技术规范(GPS)线性尺寸公差ISO代号体系第1部分：公差'偏差和配合的基础GB.T2297太阳光优能源系统术语GB.T4271-2021太阳能集热器性能试脸方法GB6424-2021平板型太阳能集热涔GBrr12956-2(X)7太阳能热利用术语GBfT13384机电产品包装通用技术条件GBrT18175-2014水处FiI剂姬蚀性能的测定旋转挂片法GB.T18912-2(X)2光伏组件盐零粕饨试验GB.T29195-2012地面用晶体硅太阳电池总规位GB,T31034-2014晶体硅太阳电池组件用绝缘背板GBrr37882-2019地面光伏组件背轨粘接用面机伏胶粘剂GB.T41203-2021光伏组件封装材料加速老化试验方法DB32/T359,2019光伏组件与零部件防火性能试验方法TCSIQ8011-2018晶硅光伏组件技术规范Sl1.T0065-91发动机冷却液或防锈剂试验样品的取样及其水溶液的配制SJ10698-1996非晶硅标准太阳电池HGT3523-2008冷却水化学处埋标准腐饨试片技术条件IEC60904-1:2020光伏器件第1部分：光伏电流电压特性测浆PhotovoltaicdevicesPartl:Measurcnienlofphotovoltaiccurrent-voltageCharaclerislics)IEC61215-2:2021地面用晶体硅光伏组件设计鉴定和定型第2部分：测试程序Terrestrialphotovoltaic(PV)modules-DesignqualificationandtypeapprovalPan2:Testprocedures)GB"2297GB.T12936fGB.T4271界定的及以下术语和定义适用于本文件，太阳能光电光热一体化组件solarPhotovoltaic-Ihennalintegratedmodule由太阳能电池片模组和低品位热能换热体等构成.以太阳能辐射能、空气热能或其他低品位热能为能出来源.以液体或气液两相流体为载热介质，实现太阳能光电光热一体化转换和低品位热能利用的平板式热电联产可再生能源利用组件,简称PVT组件，3.2电池片楂组barepanelofphotovohaicmodule是PVT组件内,将若干个太阳电池片进行电气连接并封装,能堆独提供克流电输出的部件.3.3换热体heatexchanger是PVT组件内,吸收太阳粗射能、空气热能或其他低品位热能的,并将热地传递给我热介质的部件。载热介质healcurryingmedium换热体内与换热体进行热交换的流体，可以是液体或气液两相流体.3.5标准工况standardcondition标准工况是指太阳相照度为I(X)OW环境涉度为25C、环境风速不大于2nVs、AM1.5,环境相对湿度不超过70%,PVT组件平均温度为25C时的工况。标况发电功率standardphotovoltaicgenerationpower在标准工况下，PVT殂件单位时间可以获得的独大输出电功率。3.7标况换热功率StaiKlariIheatexchangePower在标准工况下，PVT组件处于最大怆通电功率时投热介质单位时间啜收的热限.3.8标况光电效率Siandardphotovoltaicefficiency在标准工况下,PVT组件的最大输出电功率与入射到PVT组件的太阳能辐照度的比ft.3.9标况换热效率standardheattransferefficiency标准工况条件K.PVT组件的换热功率与入射到PVT批件的太阳能幅照度的比值，无辐射换热功率Radiation-freeheattransferxwer在无太阳辐射能条件下,环境空气温度高于PvT组件平均温度5C时，PVT组件从外界环境吸收的热量。4产品分类和标记4,1产品分类4.1.1 按太阳能电池类型分a单晶硅PVT组件b）多晶硅PVT组件c非晶硅PVT纲件d）其它电池类型PVT组件4.1.2 按换热体结构类型分a管板式PVT组件b）扁盒式PVT组件O翼管式PVT组件d）平板热管式PVT殂件换热板换妁板图IPVT组件换热体结构类型示意图4.1.3 按组件整体结构形式分a煤板型PVT组件b）背板保温型PVT担件c双面保都型PVT组件图2PVT组件整体结构形式示意图4.2产品标记PVT组件产品标记由如下四部分级成;第一部分第：部分第三部分第四部分组件整体结构形式/祖件面枳/质量/改进序列换热体结构类里/标准集热效率/单位面枳标准换热量太阳能电池类型，标准电功光电光热一体组件/裁热介质类型第一部分：用英文字母PVT表示太阳能光电光热一体化纲件；用表1所示英文字母表示或热介质种类.1载热介质种类符号我我热介质种类液体类气液两相液体类符号1.M第二部分：用表2所示的英文字母我示PVT组件的太阳能电池类型：用阿拉伯数字表示组件的标况发电功率，单位为W.保留整数位.表2太阳能电池类型符号表太阳能电池类型单晶硅多晶硅非晶硅其他符号SSPSAS用两位大写英文名称娘写字母表示第三部分：用表3所示的英文字母表示PVT组件的换热体结构类型：用阿拉伯数字表示组件的标况换热效率，单位为,保留整数位：用阿拉伯数字表示无辐射换热功率，保留整数位,单位为Wfml表3换型体结构类型符号表换热体结构类型管板式扁禽式同管式平板热管式符号GBYR第四部分：用我3所示的英文字母发示PVT组件的整体结构形式；用阿拉伯数字表示组件的面枳,单位为11保留小数点后两位；用阿拉伯数字表示组件的质录，单位为kg,保留整数位；用阿拉伯数字表示PVT组件的出进序列.袁4PVT蛆件整体结构形式符号表整体结构形式裸板式背板保淑式双而保温式符号1.BBBSB在各相邻部分之间用“隔开。示例PVT,l-Y"0,'200SS4501B,3.8531.2表示PVT现件载热介质为液体，换热体结构为翼管式，标况换热效率为70%,无射换热功率为200W,太阳能电池类型为单晶硅.标况发电功率为450W.整体结构为裸板式.组件面积为3.85Itf.组件质耻为31kg,组件改进序列为第2次改进.5材料5. 1透明面层透明面层应采用防眩光微腴超白钢化玻璃或透光性和时候性较好的其他IX合材料.技术要求应符合T.CSIQ8011中5.2的要求，5.2电池片模组5.2.1电池片电池片模组应采用光伏组件的电池片.晶硅类电池片技术要求应符合GBjT29195中的相关要求.非晶硅类光伏电池技术要求应符合S”r10698中的要求.5.2.2焊带电池片模组焊带一般为一种涂甥铜带.包括互联条和汇流条,用于电池片正负极串联组成电池部、电池用与电池申连按、模组引出的导体。焊带技术要求应符合T/CSIQ801I中S.6的要求。光电接线盒是电池片模组的光电输出接1.1.遹过汇流条与之连接,形成电池片模组的正负做.技术要求应符合T1CSlQ8011中5.7的规定.5. 5.2光电连接器光电连接潺足连接光电接线盒和外部用电设需（如逆变器、控制器等）的部件，可提供标准的接线堆口。技术要求应符合T/CS1Q80I1中5.8的规定。5.6 保温层保温层用于诚少PVT纲件背面的热损失，提高纲件的蓄热能力,其导热系数应不大于0.045W（m-K）,其材料标准应符合GBT6424中表B.3的要求。5.7 边框PVT组件宜用体加装边框.PVT组件边框是一种表面通过阳帙纸化处理的错合金型材,其通过封装股和透明面层、电池片模组、换热体及保温层粘合在一起，将殂件构成个整体，为组件提供葩绿和机械保护功能.技术要求应符合T.CSIQ8011中5.5的要求.5.8 封装股PVT组件封装胶是一种用于铝合金边框、电池片模加汇流条、光电接线盒、光电连接器等封装的粘合剂.pvt组件的主要用胶点有电池片模组汇流条密封、光电接线盒淮封及粘接、光电连接涔滚封及枯接、相合金边框密封等.技术要求应符合TM?SlQXOII中5.9的要求.5.9 裁热介质常用的我热介质类型有水、有机溶液（乙.醉水溶液、丙三解、甲髀、乙醉、二氯甲烷、三氯乙烯等）、制冷剂等，人与威热介质短时间接触应不会对身体造成明显伤害，腐蚀性小，与空气混合应不燃烧、不爆炸。6要求6.1外观与尺寸PVT祖件外观应符合卜列要求：a）组件外表面应平整、无划或、无飞边、无裂纹、无情位、无倭蚀及非工艺性孔洞等,过渡处应阳滑、接缝应严密，焊接点表面应均匀、不粗描：b）接线盒表面无明显划痕、无破损、无移位、跷缆不裸露：C）换热体接管不弯曲、无变形、根部无裂痕：d）PVT组件明显位置应设有清晰、不易消除的产品标志定：C）PVT组件采光面枳偏基应在±3%以内-6.2承压使用液体类我热介质的PVT组件分为非承压型或承压型PVT组件.PVT组件承压压力应不小于去6中数值。表6PVT组件承压压力限定表一热介质类一|承压压力液体类（水、防冻液等）非承压型0.06MPa承压型0.6Mpa气液两相流类（制冷剂等）根据流体种类确定，旦不低于】8Mpa机械荷教6.4PVT组件应无损坏、无变形、无开裂，电池片模组无断册、无隐裂.耐撞击PVT组件应无投坏、无变形、无开裂,6.5闷晒性能PVT组件应无泄海、无陂损、无开裂或其他损坏，电池片帙组无气泡、不发粘,空晒性能6.7PVT批件应无破根、无开裂或其他损坏，电池片模如无气泡、不发粘。外热冲击PVT批件应无开裂、无碎裂、无水糠结或浸水，电池片模加无气泡、不发粘,内热冲击PVT组件应无破损、无开裂、电池片模组无隐裂、无气泡、不发粘.耐低温6.106.11PVT组件应无泄漏、盐雾腐蚀PvT组件应无损伤、教热介质腐蚀无破损、不松动、无变形、无褶绿、不松动.不粉化、无明显变色.标况光电效率的衰减率应不大于5%.PvT组件金属材质换热体受较热介质照饨的腐出速率应不1于表7中的致依.表7不同金属材质受载热介质腐蚀的腐蚀速率限定表换热体金属材料金属试块外观变化腐蚀速率（mm，a）T2紫铜无锈蚀0.0(MJM-A铝或铝合金无桥蚀0.003Q235碳纲无锈蚀0.005612湿漏电流PVT批件的湿海电流应不高于0.05mA。PVT祖件应无明显击穿和变色，葩经电阻乘以殂件面枳应不小于40Mmi6.14 发电性能PVT如件的发电性能应符合卜列要求：a）给出PVT组件的标况发电功率和标况光电效率,其标况光电效率应不低于表8中要求的数（ft：b）给出PVT组件的光电效率系数曲线.表8PVT组件标况光电效率限定表电池片材料标况光电效率（单品硅20多晶硅18硅茶箱膜13钢钢铁晒15其他薄膜146.15 换热性能PVT组件的换热性能应符合下列要求：a）给出正常发电时PVT组件的标况换热功率和标况换热效率，且标况换热效率应不低于表9中要求的数值：b）给出正常发电时PVT现件的税时换热效率曲战，表9PVT组件标况换热效率限定表载热介质标况换热效率单位面枳无辐射换热功率Wm-）水35%250防冻液30%220制冷剂45%3006.16 压力降PvT祖件的换热性能应符合下列要求：a）给出标准工况下PVT组件进出口的压力降，且不应超过表IO中数值;b）给出标准工况下不同循环工质质J流盘的PVT组件J卡力降曲线.表10PVT组件标况压力降推荐参考上限表领热介质压力降（kPa）水50防冻液60制冷剂1006.17 防火PVT组件材料防火等级应在B级及以上,7试脸方法7.1 试验顺序PVT批件两项及以上性能检测时，试脸顺序应按照表Il中的顺序进行。在各方均同意或实验室认为仃必¾I不按表H给出的试验仙中时,试验用!序的改变应在试睑结果中给出.表11试验顺序测试顺序试验项目试验方法1外观与尺寸7.22承压7.33机械荷载7.44耐撞击7.55闷晒性能7.66空晒性能7.77外热冲击7.88内热冲击7.99耐低温7.1010盐雾腐蚀7.1111载热介质腐蚀7.1212湿漏电流7.1313绝缘性能7.1414淋雨7.1515发电性能7.1616换热性能7.1717压力降7.1818防火7.197.2 外观与尺寸试验在常温下进行.日检PVT组件的主要部件、外观和标志笄,记录试验结果.外观检查进行两次，首次检衽在各项检测项目之前进行，末次检杏在检测项目完成后检测，应用最大允许误差为±lmm的测状工具进行测玳，记录采光面积儡差试裟结果，将PVT组件水平固定,用测设工具分别神量采光区域的长和宽，PVT组件聚光面枳区域如图4所示，枭光面枳偏九按式(1)计算.AA=zxyvrxl()Ol×s式中：21.4-PVT组件采光面积偏差.%:I一一PVT组件采光区域的长，m：s-PVT组件采光区域的宽，m：Apvn一一标称采光面积,即PVT纲件生产厂家给定的聚光面枳值，m-7.3 承压PVT组件承压试验步骤按照GB"4271规定的方法进行，压力试验应在环境湿度20C±15C范困内或者厂家规定工况下避光进行,试驱乐力应为生产企业明示的组件最大工作张力的1.2-1.5倍，试验乐力应保持至少15min.7.4 机械荷载PvT组件机械荷戏试验按照GB"4271规定的方法进行，正面荷我试验后再进行背面荷教试验，模板型PVT组件、曲面保湿型PvT祖件和双面保温型PvT组件正面及行面荷载压力设定值如表12所示，荷载压力持续时间为I5min表12荷教压力设定值PVT组件类型正面荷®UE力<kPa>背面荷教压力（kPa）裸板型2418背面保温鞭2412双面保温型18127.5 耐撞击PVT组件耐描击试胎按照GBT4271规定的方法诳行.采用钢环揄击和冰球撞击方法诳行.试验后日检并记录PVT俎件是否变形，透明面层是否破碎、沼皱、开裂，Fl检电池片模组是否移位，是否有碎点、裂纹、断材，检测PVT祖件电池片是否存在隐裂，7.6 闲晒性能教热介质为液体的PVT组件处晒试验按照GB,TG24规定的方法进行.我热介侦为气液两相流体的PVT组件闷晒试蛤方法如下：a>在无光照且环境海度为28±IT的条件卜充注气液两相流体至PVT纲件压力为80OkPa：b)在环境温度为28±1C.日累计辐照度不低于17MJ(11fd)的条件下用晒ld试验后目检并记录PVT组件是否损坏、变形、泄漏,电池片模组是否有I折板、移位，E1.检测仪检测PVT殂件电池片是否存在隐裂.7.7 空晒性能PVT殂件空晒试验按照GB,T4271规定的方法进行，试验后目检并记录PVT组件是否损坏、变形，电池片模加是否有断柑、移位，E1.检测仪检测PVT组件电池片是否存在隐裂.7.8 外热冲击PvT组件外热冲击试脆按照GB.T427I规定的方法进行.试验后目检并记录透明面层是否破碎、槽皱，电池片模组是否有断相、移位，E1.检测仪检测PVT祖件电池片是否存在隐裂，7.9 9内热冲击PvT组件内热冲击试验按照GB,T4271规定的方法进行.试脸后门检并记录换热体是否开裂、变形,电池片模组是否有断Hh移位,E1.检测仪检测PVT组件电池片是否存在隐裂.7.10 耐低温PVT组件耐低温试蛤按照GB.T4271现定的方法进行.试验后目检并记录透明面层是否破碎、槽解，电池片模组是否有断栅、移位，用E1.测试仪检测光伏电池片是否存在隐裂.7.11 盐雾腐蚀PVT组件盐雾腐蚀的试胎按照GBT18912规定的方法进行.7.12 载热介质腐蚀PVT组件的段热介质是乙二醉溶液、防冻液等具布腐蚀性的液体时，应进行软热介质腐曲试验，步骤如下：a)我热介侦试样制备；载热介质根据原液的质量浓度用水按比例稀择至25%vi,确棒方法按SHT0065的规定执行：b)金展试块制备：使用符合HG1T3523规定的T2紫铜试片或ftJM-A铝合金试片或者Q235碳钢试片，试片尺寸如下；长X宽X厚(50.0±0.l)mmx(25.O±O.I>nn×<2.0±0.l)nm.其光洁度为7:试片挂孔中(4.0±0.l)mm,光洁度为孔试片总面枳28.00cn,c)试分别向3个容潺中加入栽热介质试样的l(X)m1.,再向3个容中分别加入一块试片.加盖.在室温(251?)下放置24小时,取出试块,用干净的遮纸擦拭并吸干，然后目测观察试片表面的变化：3个试片表面均无锈蚀，报告为无腐蚀。d)Zll测观察试片表面有锈蚀，报告为疔锈蚀，腐蚀速率的测峰按GB.T18175的规定执行。7.13 湿漏电流PVT组件湿海电流试验按照IEC61215-2规定的方法进行,7.14 绝缘性能PVT组件绝缘性能试验按照IEC61215-2规定的方法进行,7.15 发电性能7.15.1 试驶袋置试验系统原理图如图4所示，图4试骐系统原理图标引序号说明:I聚氨酯保温摩板:2超白玻璃;3人工风机：4进口温度传感器;5总辎射表；6TVT祖件：7.长波辐射表：8-保温管：9JIIo-排气口：11-风速汁：12-环境温度传感器：13-出口压力传感器：光伏性能测试仪:15-初级温度控制器加热/冷却器：16压力表:17-安全阀：18-膨胀罐：19-泉：2缶流量控制阀：21-过逑器：22-环境温度调控空闲/热泵系统：23-跛瑞观察管：24-if:25-二级温度调节器；26进口压力传器,7.15.2 标准发电效率试脸在7.16.1试验系统中进行，在标准工况下，组件进、出口段热介脑温度的平均值为25'C±O.5C,环境温度25'C±1C,组件表面的太阳辐照度100oW11±100Wm风速不大于211Vs,待PVT组件进、出口我热介质淞度差值小于SC且PVT组件出口我热介质温度变化小于IC后，按IEC6092-1规定的方法测依PVr组件的最大功率点釉出电功率HW.标准发电效率按式(2计算:EPP式中：IJe标？ft发电效率，%：PaWPVT组件最大功率点给出电功率W；G一PvT组件采光面上平均辐照度,W/m:：ApviPVT组件总面积，715.3发电效率系数曲线试验在7.16.1试验系统中诳行，环境温度25C±C.PVT组件表面的太阳辐照度100OWm2±lWm%风速不大于2nVs条件下，PVT组件分别输入表13中规定的流崎和温度的我热介质，PVT加件平均制度为PVT组件进、出口我热介质温度的平均值：待PVT姐件进、出口栽热介质温度差值小于5匕后且PVT组件出口我热介质温度变化小于IC后,按1EC6090&1的规定的方法测量不同PVT组件平均谓度时PvT组件的最大功率点给出电功率几w,m,拟合忠出PvT组件发电效率系数曲线.基于成热介质温度的光电效率系数K按式3计算：(3)mpp.mI().5(l+o)式中：K基于载热介质温度的光电效率系数Wc：Pi基于数热介质谓度的最大输出电功率，W：f,-PVT组件介质进口平均温度，£；foPVT组件介施出口平均汨度，C：C次拟合常数.表13载热介质的流量和温度我热介质温度液体类(水、防冻液等().0lkg(s-nr)或生产企业指定的流收I5C±O-C,25-C±0.5,C,35'C±O.5C.45'C±0.5,C,555±05匕、65C±05C或生产企业指定的Ai高工作温度气液两相液体(制冷剂等0.0025kg(snr)或生产企业指定的流量-15C±0.5t'或生产企业指定的最低工作谓度、5£±O.5C、5£±O.5C、15C±0.5*C25*C±05C或生产企业指定的最高工作温度7.16换热性能7.16.1标况换热功率试验在日间时段的7.16试验系统中进行，PVT组件连接他战且工作在最大功率点，在标准工况下.将PVT组件进'出11载热介质温差小于5C且PVT组件出口载热介质温度变化小于IC后.神尊PVT组件的标况换热功率.Il若PVT组件我热介质为液体时，其标况换热功率Qrm按公式（4）所示计W.Qw=叫ClAr）式机QvPVT祖件标况换热功率，kW；Cp液体的定压比热，kJkg,K,:酒液体的质量流量kg/Su着PVT组件我热介质为气液两相流体时，其标况换热功率Qp、g按公式（5）所示计算.2=（¼-¾）式中：QPVm气液两相流体软热型PVT组件的标况换热功率，kV；mel-一气液两相流体的质M流Iihkg/s；h,PVTitlftiS口气液两相流体的培值，U/kg：qPVT组件出口气液两相流体的焰（ft,k川g1.1 6.2标况换热效率试验在日间时段的7.16.1试脸系统中进行，PVT组件连接负载且工作在最大功率点，在标准工况下侍PVT组件进.出口放热介质温度差值小于5匕且PVT组件出口就热介质温度变化小于IlC后.按照717.l规定的方法测灯PVT组件的标况换热功率.然后按式（6）计算PvT组件的标况换热效率.式中：Qpvt一一PVT细件的标况换热功率,kW,1.2 6.3换热效率曲线试聆在日间时段的7.16.1试验系统中进行，PVT组件连接负我口工作在最大功率点,PvT组件表面的太阳插照度100OW/mZlOOW/m?,环境温度25C±C,凤速不大于2WS,环境程度不高于70%，PVT批件分别输入7.16.3表13中规定的流愤和温度的或热介质，特PVT俎件进、出口载热介质温度差伤小于5匕且PVT组件出口载热介质温度变化小干IC后，按照7.17.1规定的方法测亢不同PVT组件平均温度时PVT组件的标况换热功率，然后按7.17.2式（6）计算不同PVT组件平均谓度时PVT组件的标况换热效率，拟合得出PVT组件换热效率曲线,7.16 4无辐照换热功率试聆在夜间时段的7.161试验系统中进行，PVTm件上方布跣遮挡板完全遮捎PvT组件上灰面.PVT殂件平均温度为25C±O.5C,环境温度2OC±1C,风速不大于2ms,环温泡度低于70%：特PvT组件进、出口或热介质温度差值小于S1C且PVT组件出口就热介质温度变化小于1匕后，测算PvT组件的换热功率.若PvT凯件我热介质为液体时，其无辐照换热功率QPVTT按公式（7）所示计算.“.产中修（4-G式中:0v1j一液体软热型PVT组件的无辎照换热功率，kW,若PvT批件栽热介施为气液两相流体时，其无辐照换热功率QPVZ按公式8所示计蚱，Qpg=叫式人一儿）式中：如g一一气液的相流体栽热型PVT组件的无辅照换热功率,kW.7.17 压力降7.17.1 压力降若PVT组件帙热介质为液体时，其压力降试验按照GBjT4271规定的方法进行.若PVT殂件我热介侦为液体时，其压力降试蛤的步骤如下：a）按牛产企业明示的最小安装修珀或30。帧珀将PVT祖件安装在开放式框架上，PVT俎件连接管道采用厚度不小于20mm的聚聚乙烯保部管防护：b）在标准工况下，在PVT组件吸气过热度为5C或制造商指定的吸气过热度条件下Ifi环气液两相流体，持续循环30min：C）测录PVT组件的进、出口压力，测中仪表的标准不确定虔低于测试值的5%。7.17.2 压力降曲线PVT组件分别输入7.16.3表13中规定的波依的敦热介质，按照7.18.1规定的方法测试换热流体在不同航量流域条件卜的PVT依件压力降，拟合得出PVT祖件压力降曲线。7.18 防火PVT组件防火试验按照DB32/T3593规定的方法进行.8检的规则8.1 检验类型PVT组件产品检验分为出厂逐件检5金、出厂抽样检验和型式检验.8.1.1 出厂逐件检验a）每个PVT组件产品在出厂前必须进行出厂逐件检验。b）出厂逐件检5金中,凡是各项检验全部合格者,判为令格产品.要求逐台检验的项目.凡有一项检验不合格者，即为不合格产品.8.1.2 1.2出厂抽样检聆a每一生产枇次PVT组件产品在出厂前必须进行出厂抽样检验.b）出厂抽样检验中，要求在每一生产批次中抽取一台产品进行检验的项目，项目检验不合格时，应在该批次中再抽取两台产品进行检验，再次检验两台均应合格，否则该批次产品为不合格产品。8.1.3 型式枪验在正常情况下，好年应至少诳行次型式检验。产品有下列情况之一时，应随时进行型式检蕤；a）新产品试制定型时：b）老产品转厂生产试制定型时：c）改变产M结构、材料、工艺而影响产M性能时：d）停产超过I年，再恢复生产时：e）国家质量监督机拘提出进行鞭式检脸的要求时.型式检验样品是在出厂检验余格的产品中随机抽取,抽取的样品不少于一台.型式检验项目按本标准第7章进行，结果应符合本标准要求.8.2 检验项目检验项目见去14.表14检验项目序号项目技术要求试验方法出厂逐件检验出厂抽样检裟型式检验I外观与尺寸6.17.22承压6.27.33机械荷城6.37.44耐撞击6.47.55用晒性能6.57.66空晒性能6.67.77外热冲击6.77.88内热冲击6.87.99耐低温6.97.1010款雾腐蚀6.107.1111戏热介质腐蚀6.117.1212遑漏电流6.127.1313绝缘性能6.137.1414发电性能6.147.1515换热性能6.157.1616压力降6.167.1717防火6.177.18注：“/”为须检项目，“一”为不检项目8.3 组批抽样8.4 3.1抽样说明所有冽试均采用船机抽样.8.5 .2组批规则和抽样方案a）出厂抽样检验样品应在出厂逐台检5合格的产M中的机抽取1块-3块进行.b）型式检验应在出厂抽样检验合格的产品中随机抽取I块2块iS行。84合格判定a出厂逐件检验的检验项目合格，判为合格产品。b）出厂抽样梅粉的检脸项目全部令格，则该批合格；有一项不合格，则该批不合格。O型式检5金的检验项目全部合格,判为合格产品：有一项不合格,判为不合格产品.9标志、包装'运输'贮存9.1 标志9.1.1 产品应在组件下方设立清晰.不易消除的标志,具体内容K结合产品自身的特性确定,宜包含下述内容；a）产品名称:b）产品型号：c）商标：d）制造商名称和地址：e）外形尺寸；0标况发电功率：g）标况换热功率：h）无辎照换热功率；i）标况光电效率：j）标况换热效率：k）工作电压：I）开路电压；m）短路电流;11）工作介质：0）承压：P）标准流量:；q）压力降；D组件重量：s）制造日期或生产批号.9.1.2 标签保证能载抵抗十年以上的自然环境的侵害而不脱落，标签上的字迹不能轻易抹抻，在产品包装的明显部位应标明卜列内容，且符合GB门'13384的规定，9.1.3 陶在每件包装箱的两个仰面上,采用不褪色的油漆以明显易见的中文印刷文字,文字应包含以下内容：a）制造厂名称和地址：b）产品名称；O设备名称或代号：d）笛号：e）毛盅/净皮（kg）；0校依单位名称：g）尺寸（长X宽X高,以mm表示）.注：凡笊麻为21及以上的货物,在包装箱的例面以运输常用的标记和图案标明电心位置及起吊点,以便装卸撤运。按照货物特点，装卸和运输上的不同要求，包装箱上相应明显他印有“易损品”、“轻放”、“勿倒置”和“防雨”字样。9.1.4 在产晶包装箱内应附有产品合格证及包含安装、使用、保养、维护内容的说明书。9.2 包奘a）组件产品包装应符合GB.，T13384的规定，具有适合长途运输、吊装、多次搬运和装弹的总固包装.包装保证在运输.装卸过程中完好无损,并有防雨、减霆、防冲击的指胞.能防止运输、装州过程中垂出、水平加速度引起的设饴损坏.b）换热体流道接头应用胶塞封堵,不如有异物进入流道O组件之间应有防护层分隔.d全包装箱在箱面上标出中心位冒、装卸方式、储运注意标识等内容。O应对每个不同的包装的内部和外部应用供货商订IR号、货签号和重量等区分，每个组件的包装内都应用一个材料的清单。0禁止使用有舟、有宙物质作为包装埴充材料.g）按需要分别加上防潮、防霉、防锈、防腐蚀的保护措施，保证货物在没有任何损坏和腐蚀的情况下安全运抵指定现场.h）应对包袋箱内的各散装部件在奘配图中的部件号、零件号标记清楚.并保证零部件齐全.9.3 运愉PVT组件在装卸和运输过程中，不应遭受强烈颠簸、挤压、踩踏、微掷，不得受潮雨淋，9.4 贮存a） PVT组件应存放在通风、干燥的仓库内，不用露天堆放。b） PVr组件不得与易燃物品及化学弼饨物品混放.
