煤矿安全监控系统方案设计书.docx

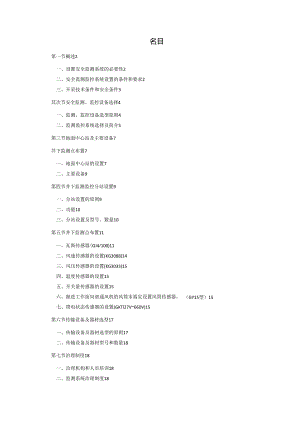

名目第一节概述2一、设置安全监测系统的必要性2二、安全监测监控系统设置的条件和要求2三、开采技术条件和安全条件3其次节安全监测、监控设备选择4一、监测、监控设备选型原则4二、监测监控系统选择及简介5第三节地面中心站及主要设备7井下监测点布置7一、地面中心站的设置7二、主要设备9第四节井下监测监控分站设置9一、分站设置的原则9二、功能10三、分站设置及型号、数量10第五节井下监测点布置11一、瓦斯传感器(GJ4100)11二、风速传感器的设置(KG3088)14三、风压传感器的设置(KG3033)15四、温度传感器的设置15五、开关量传感器的设置15（GY15型）15六、掘进工作面局部通风机的风筒末端宜设置风筒传感器。七、馈电状态传感器的设置(GKTl27V660V)15第六节传输设备及器材选型17一、传输设备及器材选型的原则17二、传输设备及器材型号和数量18第七节治理制度18一、治理机构和人员培训18二、监测系统治理制度18第一节概述一、设置安全监测系统的必要性XX煤矿矿井设计生产力量6万ta,按低瓦斯矿井设计，煤尘无爆炸性危急；煤层无自燃倾向性水文地质条件简洁。但井下采掘工作面多，巷道远，运输、通风、排水、供配电系统简单，因此矿井设置安全监测监控系统，对矿井安全实施全方位的监控是格外必要的。二、安全监测监控系统设置的条件和要求1、监测监控系统设置的条件在煤矿生产过程中，为了保证矿井的安全生产，依据煤矿安全规程第一百五十八条规定，全部矿井必需装备矿井安全监控系统。矿井安全监控系统的安装、使用和维护必需符合煤矿安全规程、煤炭工业小型矿井设计标准、煤矿安全监测监控系统及检测仪器使用治理标准和相关规定的要求。2、监测监控系统设置的要求（1）监测监控系统设置的要求系统具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、掌握等功能，用来监测甲烷浓度、一氧化碳浓度、二氧化碳浓度、氧气浓度、风速（风量）、负压、风门状态、馈电状态、设备开停、主要通风机开停、局部通风机开停、通风机总负压、水泵开停、烟雾、温度等，并实现甲烷超限声光报警、断电和甲烷风电闭锁掌握等。1）数据采集功能，即甲烷浓度、风速、风压、一氧化碳浓度、温度等模拟量采集、显示及报警功能。2）系统必需由现场设备完成甲烷浓度超限声光报警和断电/复电掌握功能。3）系统宜具有自动、手动、就地、远程和异地调整功能。4）具有以地点和名称为索引的存储和查询功能。5）具有列表显不功能。6）具有报表、曲线、柱状图、状态图、模拟图、初始化参数等呼唤打印功能（定时打印功能可选）。7）具有人机对话功能，以便于系统生成、参数修改、功能调用、掌握命令输人等8）具有自诊断功能。当系统中传感器、分站、传输接口、电源、断电掌握器、传箱电缆等设备发生故障时，报警并记录故障时间和故障设备，以供查询及打印。9）具有双机切换功能。系统主机必需双机备份，并具有手动切换功能或自动切换功能。当工作主机发生故障时，备份主机投入工作。10）必需具有备用电源，具有数据备份功能。11）传感器应具有现场模拟测试报警和断电功能。12）有防雷功能。分别在传输接口、人井口、电源等实行防雷措施。13）系统应具有网络通信功能、软件自监视功能、软件容错功能、实时多任务功能，能实时传输、处理、存储和显示信息，并依据要求实时掌握，能周期地循环运行而不中断。（2）系统软件功能操作系统、数据库、编程语言等应为牢靠性高、开放性好、易操作、易维护、安全、成熟的主流产品。软件应有具体的汉字说明和汉字操作指南：D软件必需具有操作权限治理功能，对参数设置、掌握等必需使用密码操作，并具有操作记录。2）在各种显示模式下都必需有主菜单显示功能，主菜单包括：参数设置、页面编辑、掌握、列表显示、曲线显示、状态图及柱状图显示、模拟图显示、打印、查询、帮助、其他等。3）具有报警、断电、馈电特别询、调用等查询功能。4）在任何显示模式下，均可直接进人所选监控量的列表显示、曲线显示或状态图及柱状图显示、模拟图显示、打印、参数设置、页面编辑、查询等方式。5）具有汉字显示、汉字打印和汉字提示功能。6）防止修改实时数据和历史数据等存储内容（参数设置及页面编辑除外）功能。7）模拟量数据表格显示功能、开关量数据表格显示功能。8）模拟量曲线显示功能。9）开关量状态图与柱状图显示。10）模拟图显示功能。11）报警功能。12）存储记录、打印功能。三、开采技术条件和安全条件1、开采技术条件煤矿属于生产矿井，矿区范围内可采煤层一层，煤层平均厚度为O.67mo煤层平均倾ftIO00矿井承受斜井开拓，采煤工作面承受走向长壁后退式开采，顶板支护承受单体液压支柱协作较接顶梁进展支护，全部垮落法治理顶板。矿井通风方式：中心并列抽出式，主井、副井进风，回风井回风，主要通风机选择FBCDZ-6-Nol3型煤矿地面用防爆对旋抽出式轴流通风机二台。排水方式：承受机械排水。运输：采煤工作面承受刮板运输机煤；平巷承受矿车运输；斜井、主井承受绞车牵引矿车运输。2、安全条件（1）矿井为低瓦斯矿井。（2）煤尘元爆炸危急性。（3）煤层无自燃倾向。（4）本井田地温状况无特别，按正常地温考虑。（5）本矿井回采工作面和掘进工作面均承受打眼放炮。其次节安全监测、监控设备选择一、监测、监控设备选型原则（1）监测监控设备必需符合有关国家标准和行业标准，经国家煤矿安全监察局授权的有资质的检测、检验机构联检合格，取得煤矿矿用标志，用于爆炸环境的煤矿安全监控设备，还必需通过国家技术监视局认证机构防爆检验，并取得“防爆合格证”。设备选型时应优先选用本质安全型设备。（2）优先选用本质安全型设备。（3）安全监测、监控设备必需具备故障闭锁功能（4）安全监测、监控设备必需具备甲烷断电仪和甲烷风电闭锁装置的全部功能。当主机和系统发生故障时，系统必需保证甲烷断电仪和甲烷风电闭锁装置的全部功能。当电网停电后，安全监测、监控系统保证正常工作时间不小于2ho（5）为防止雷电通过矿井安全监测、监控系统引起井下瓦斯爆炸，系统设备必需具有防雷保护。（6）为防止人为取消断电功能，保障煤矿安全生产，系统设备必需具有断电状态和馈电状态监测、报警、显示、存储和打印报表功能。二、监测监控系统选择及简介（一）、系统选型北京中煤安泰机电设备的KJ78N型煤矿安全生产监控系统具有以上各项功能并满足AQ6201-2023煤矿安全监控系统通用技术要求，属两级分布式构造，由监控主机及其外设、传输接口、井上分站、传感器和信号电缆等组成，系统可对瓦斯、风速、负压、烟雾、温度、煤位、水位、流量、电压、电流等井下参数及局部通风机的开停、主要风门的开闭状况进展连续监测，对掘进工作面实现风电瓦斯闭锁，此外还对国定设备，采掘设备、供电系统等的开停工况、馈电开关状况及其他相关参数进展连续监测。系统的掌握分为两级，第一级为就地掌握，如分站依据事先设定好的断电瓦斯报警限值，实现超限就地掌握，也可依据标准要求组成风电瓦斯闭锁并独立工作；其次级为通过键盘或鼠标通过地面主机实现远距离掌握，在需要对井下设备进展远距离掌握时，主机半掌握命令与分站巡检信号一起传给分站，再有分站输出传给运动设备。监控主机对接收到的实时信息进展处理和存盘，并将各种生产过程模拟量、测量参数表及各种参数的实时和历史曲线进线显示或打印相关报表。系统具有肯定的集成功能，能够充分发挥局域网作用，通过监测监控信息网可各主要生产环节的信息集合到矿井调度中心，从而进一步提高矿井的科学治理水平。本设计选用北京中煤安泰机电设备KJ78N监测监控系统。（二）、KJ78N型煤矿生产监控系统简介KJ78N型煤矿安全生产监控系统是北京中煤安泰机电设备在充分吸取国内外同类煤矿监控系统成功运行的根底上博取众长，细心设计的，它不仅适用于大、中型矿井，而且同样适用于小型及各种地方煤矿使用。整个系统配套敏捷、合理，软件功能丰富，操作使用便利，可集中连续地监测矿井的环境、生产工矿等参数，分站独立实现风电瓦斯闭锁，断电仪的功能，在监控主机屏幕上可以显示出不同的曲线、图纸和表格等，具有数据存贮超限报警、输出控制、打印各种表和曲线等多种功能并可以便利地将计算机上的信号在模拟盘、大屏幕投影、大屏幕监视器、远程终端、电视机等外部设备上进展显示，并可以依据用户的需要组成计算机网路，实现数据共享。其技术水平在国内监控系统中居领先地位。KJ78N型煤矿安全生产监控系统是转变煤矿安全面貌，供给生产效率的重要手段，是组成全矿信息指挥中心的有力工具，是实现现代化矿井必不行少的技术设备，也是目前国内性能价格最优的一套监控系统。1、中心站设备的使用环境条件：a）温度：1530b）相对湿度：40%70%C）大气压力：86kPa-106kPad）接地电阻：4e）环境条件：清洁，无强电磁场干扰，无腐蚀性气体，要求使用防静电地板。2、井下设备在下述环境中应能正常工作a）环境温度：OC40Cb）相对湿度：95%（+25C）c）大气压力：86kPa106kPad）有瓦斯和煤尘存在的场所。3、系统特点（1）、构造简洁1电源分站蓄电池一体化设计），性能牢靠。（2）、分站智能化，自检功能强，便于维护；（3）、通用性强，节约备件，便于维护；（4）、针对地方煤矿电压波动范围大而设计，供电电压范围宽；（5）、分站功能多重化，在不增加任何设备的根底上时具有风电瓦斯闭锁和断电仪的功能，具有较高的性能价格比；（6）、分站输入输出掌握点适中，资源配置合理，节约电缆；（7）、工控机模板构造，牢靠性高，维护便利；（8）、可组成一个大的局域网，实现数据共享，便于各级领导集中监控治理；4、主要技术参数（1）、系统容量系统分站数64个，可最大扩展为128个；分站最大传感器16个；A：输入模拟量8个B：输入开关量8个C：输出掌握量4个系统设计模拟量512个，开关量512个、掌握量128个，并可按其两倍进展扩展。(2)、系统传输方式主控接口与分站传输：承受485基带；分站与传感器传输：承受200100OHz方式信号；主控接口与计算机和模拟盘传输承受RS232Co(3)、传输速度与系统巡检周期主控接口与分站：240Obit/s或120Obit/s。主控接口与计算机和模拟盘1200bits;系统巡检周期：每分站V0.1秒；系统数据刷周期：VlO秒。(4)、传输距离主控接口与分站：最大20KMo分站与传感器：最大2KMo(5)、分站供电沟通：127V220V,380V660Vo直流：24V/4AH,电池满负荷供电时间大于2小时。第三节地面中心站及主要设备井下监测点布置一、地面中心站的设置地面中心站设在公司办公楼一楼内，便于煤矿有关人员进展查阅和操作。1、设置位置要求地面中心站技术、安全条件要求符合GB6650>GB2887.GB157规定要求。中心站应避开如下区域：发生火灾危急程度高的区域；有害气体来源以及存放腐蚀、易燃、易爆物品的地方；低洼、潮湿、落雷区域；强振动源和强噪声源；强电磁场干扰的地方；应设在紧靠生产调度室、安全调度室的联合建筑中。2、防火要求与中心站相关的其余根本工作房间及关心房屋的建筑耐火等级不应低于TJ16中规定的三级耐火等级。3、装修要求室内装修材料应符合TJ16中规定的难燃材料和非燃材料，应能防潮、吸音、不起尘、抗静电等。计算机房地面应铺设活动地板，活动地板应是难燃材料或非燃材料。4、中心站供配电要求中心站应设专用牢靠的供电线路。计算机系统的电源设备应供给稳定牢靠的电源。供电电源设备的容量应具有肯定的余量。机房须配备电源稳压设备，为计算机主机和终端配备USP电源。计算机系统接地应承受专用地线。专用地线的引线应和大楼的钢筋网及各种金属管道绝缘。计算机机房应设置应急照明和安全口的指示灯。5、中心站空调系统配置要求计算机机房应承受专用空调设备，空调的室外机组应安装在便于修理和安全的地方。中心站的环境条件应满足计算机厂家关于安装环境中的对空调系统的技术要求。6、其它设备和关心材料计算机机房使用的磁盘柜、磁带柜、终端点等关心设备应是难燃材料和非燃材料，应实行防火、防潮、防磁、防静电措施。计算机机房内所使用的纸，磁带和胶卷等易燃物品，要放置于金属制的防火柜内。7、火灾报警及消防设施中心站内应设置卤代烷1211或1301灭火器。室内除纸介质等易燃物质外，制止使用水，干粉或泡沫等易产生二次破坏的灭火剂。8、其它防护和安全治理(1)防静电计算机机房的安全接地应符合GB2887中的规定(注：接地是防静电实行的最根本措施)。计算机机房的相对湿度应符合GB2887中的规定。在易产生静电的地方，可承受静电消退剂和静电消退器。防雷击计算机机房应符合GB157建筑防雷设计标准中的防雷措施。应在雷电频繁区域，装设浪涌电压吸取装置。(3)防鼠害在易受鼠害的场所，机房内的电缆和电线上应涂敷驱鼠药剂。计算机机房内应设置捕鼠或驱鼠装置。二、主要设备1、 系统选型：KJ78N2、 计算机选型：品牌PC计算机或工控机两套（需要双机热备份，标准要求使用高性能的计算机）3、 主控接口：KJJ20A两台满足双机热备份）4、 交换机一台5、 硬件网络防火墙一台6、 声光报警器两台7、 软件加密狗两个8、 后备电源一套9、 激光打印机一台10、 避雷器两台（机房一台，井口一台）11、机柜一套第四节井下监测监控分站设置一、分站设置的原则监控分站为矿用本质安全型，符合爆炸环境电器设备的使用要求，有相应的防爆合格证和产品合格证及安全标志。分站电源箱为隔爆兼本质安全型，输入电源电压为AC127V、AC220V、AC660V,频率50Hz,电压变化范围80%115%°分站在接传感器时，不用区分开关量、模拟量，最终完全由地面计算机作统肯定义。分站可单独使用于井上井下各种场合，分站本身带有大显示屏，能够显示多路所配接的各类摸拟量传感器的数值及开关量传感器的开关状态，能够遥控设定断电值等有关参数，存储和显示24小时的瓦斯数据曲线。分站使用带备用电池电源（独立供电2h）,当系统因井下发生事故而使系统瘫痪时，仍可从分站调出事故前后有关参数的变化状况供事故分析用。监控分站设置为具有风电瓦斯闭锁功能的监控站时，配置KPlOOl型隔爆兼本质安全型远动开关及KX4010型矿用本质安全型声光报警器。传感器为本质安全型，传感器超限时有声光报警显示，并在主机屏幕上有醒目的报警条显示传感器的数值、地点及报警时间。系统可以实现多个传感器超限时对一个设备断电，也可以实现一个传感器超限时对多个设备断电掌握。系统断电功能可分三级实现，就地可由分站来实现局部区域内的远距离（最远2km）断电,也可由地面主机依据用户设定向其他分站发掌握命令来实现异地断电（在全矿范围内），传感器也可以输出断电信号就地断电。二、功能KJF83A分站是KJ78N型煤矿综合监控系统的关键配套设备，主要实现对各类传感器的数据采集、实时处理、存储、显示、掌握以及与地面监控中心的数据通信。具有红外遥控初始化设置功能。可独立使用，实现瓦斯断电仪和瓦斯风电闭锁装置的全部功能。容量：KJF83A为16个输入端口，8个掌握输出（模拟量和开关量可任意互换）。电源电压：36、127、220V显示方式：6位数码管预警方式：16个发光指示分站至传感器距离：2.5km输出信号：200100oHz、l5mA、420mA、l/5mA、触点处理误差：±0.5%断电容量：36V/5A、660V/0.3A防爆型式：EXibl矿用本安型三、分站设置及型号、数量井下分站技术、安全条件应符合GB3836和煤矿通信、自动化设备与仪表通用技术要求的有关规定，同时其使用环境条件需符合具有相应环境条件的其它标准的规定。井下分站场地技术安全要求：1）井下分站处要适当扩大巷道断面，并加强支护；2）分站处承受不燃性材料支护；3）分站布置在风中；4）分站处不得有滴水和流水，地而枯燥；5）分站应布置在直线巷道处；6）分站不得直接放置地上，应放置在离地30Cm的固定架上。本矿井设计KJF83A型分站3台（地面分站4台，井下分站5台），每个分站16路模拟量或开关量输入，8路开关量输出。1号分站（KJF83A型）：设置在井底中心变电所，主要监控风井、一采区总回风、二采区总回风、一采区主绞车房、二采区主绞车房及Illlo采面等。2号分站（KJF83A型）：设置在一采区采区变电所内，主要监控12201平巷、12102平巷、一采区二级轨道下山绞车房及IlIlo采面。3号分站1KJF83A型）：设置在二采区变电所内，主要21106采面、一86下山及平巷、二采区变电所。第五节井下监测点布置传感器承受本质安全型设备。甲烷传感器应具有超限就地报警显示功能（声光报警）。传感器应输出标准信号即15mA、420mA、15V、200100OHZ（推举承受频率型）。依据煤矿安全监控系统及检测仪器使用治理标准（中华人民共和国安全生产行业标准AQl029-2023）煤矿安全规程等有关规定，结合XX煤矿井下实际状况，XX煤矿井下各种传感器的设置地点及布置方法如下：一、瓦斯传感器（GJ4100）1、U型通风方式长壁采煤工作面甲烷传感器必需按图1设置，在上隅角设置甲烷传感器T,工作面设置甲烷传感器T,工作面回风巷设置甲烷传感器To012工作面k隅角W15电回风平巷轨道上山回风上山II运输平巷图1U型通风方式长壁采煤工作面甲烷传感器设置XX煤矿目前井下一采区、二采区各有一个采煤工作面，即IIIlO采煤工作面和21106采煤工作面，这两个工作面均为U型通风方式长壁采煤工作面，这两个工作面应按图1方式设置瓦斯传感器。T、T、T报警浓度均为21.0%(CH),断电浓度T、0124OT、为21.5%(CH),T为21.0%(CH),复电浓度T为VI.5%(CH),T、T为V142404121.0%(CH)OT.T、T断电范围均为工作面及其回风巷内全部全部非本质安全型电4012气设备，主要为刮板运输机、煤电钻、信号和乳化泵等。2、瓦斯矿井的煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面甲烷传感器必需按图2设置：在工作面混合风流处设置甲烷传感器T,在工作面回风流中设置甲烷传感I器TO回风巷4i进风巷图2掘进工作面甲烷传感器设置XX煤矿目前井下一采区、二采区各有二个掘进工作面，即12201平巷掘进工作面、12102平巷掘进工作面和二采区一85轨道下山掘进工作面、二采区一85轨道下山东二平平巷掘进巷工作面，这四个掘进工作面应按图2方式设置瓦斯传感器。T、T12报警浓度均为21.0%(CH),断电浓度T为21.5%(CH),T为V1.0%(CH),复电41424浓度均为V1.0%(CH)。T、T断电范围均为掘进巷道内全部全部非本质安全型电气412设备，主要为煤电钻、装岩机、信号调度绞车等。3、采区回风巷、一翼回风巷、总回风巷测风站应设置甲烷传感器。XX煤矿一采区总回风巷、二采区总回风巷及风井测风站应设置甲烷传感器，其中，一采区总回风巷、二采区总回风测风站甲烷传感器报警浓度为21.0%(CH),风井测风站甲烷传感4器报警浓度为20.75%(CH)O44、设在回风流中的机电洞室进风侧必需设置甲烷传感器，如图3所回风巷机电胴室35m进风巷图3回风流中的机电铜室进风侧甲烷传感器设置XX煤矿一采区二级轨道下山绞车房目前处于掘进工作面回风流中其中，应按图3方式设置瓦斯传感器，该甲烷传感器报警浓度、断电浓度均为20.5%(CH),复电浓4度为VO.5%(CH),断电范围为绞车房内全部全部非本质安全型电气设备，主要为绞4车、信号。甲烷传感器应布置在巷道的上方,并应不影响行人和行车,安装维护便利。甲烷传感器应垂直悬挂,距顶板(顶梁)不得大于30Omm,距巷道侧壁不得小200mm。二、风速传感器的设置(KG3088)采区回风巷、一翼回风巷、总回风巷的测风站应设置风速传感器。XX煤矿一采区总回风巷、二采区总回风巷及风井测风站应设置风速传感器，其中，一采区总回风巷、二采区总回风测风站风速传感器报警值为6ms或V0.25ns,风井测风站风速传感器报警值为15ms,当风速低于或超过报警值时，应发出声、光报警信号。风速传感器应设置在巷道前后IOm内无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量的地点。风速传感器应布置在巷道的上方,并应不影响行人和行车,安装维护便利。风速传感器应垂直悬挂,距顶板(顶梁)不得大于30Omm,距巷道侧壁不得小200mmo三、风压传感器的设置(KG3033)主要通风机的风碉应设置风压传感器。负压传感器设置在主要通风机的风碉内，垂直悬挂于巷道的中心，距巷道顶部不大于300mm,距巷道侧壁不小于200mm。四、温度传感器的设置机电碉室内应设置温度传感器，报警值为34C。温度传感器应布置在巷道的上方,并应不影响行人和行车,安装维护便利，距顶板(顶梁)距离不得大于30Omm,距巷道侧壁距离不得小于200mm。五、开关量传感器的设置主要通风机、局部通风机必需设置设备开停传感器。(GKT9)矿井和采区主要进回风巷道中的主要风门必需设置风门传感器。当两道风门同时翻开时，发出声光报警信号。XX煤矿风井安全出口、井底人车候车室风门必需设置风门传感器。六、掘进工作面局部通风机的风筒末端宜设置风筒传感器。(GY15型)XX煤矿井下现有四个掘进工作面，必需设置四处风筒传感器。七、馈电状态传感器的设置(GKTI27V660V)为监测被控设备瓦斯超限是否断电，被控开关的负荷侧必需设置馈电状态传感器。XX煤矿井下现有采掘工作面六个、回风流中的机电闹室一个，这些地点的瓦斯浓度假设超限，必需切断这些地点内全部非本质安全型电气设备电源。为此，在每一采掘工作面、机电碉室设置一总馈电开关，在每一馈电开关设置-馈电状态传感器从而到达监测被控设备瓦斯超限是否断电的目的。XX煤矿共计应设置馈电状态传感器七处。馈电状态传感器应设置被控设备开关的负荷侧。(8)XX煤矿各种传感器设置明细表序号类别安装地点分站型号报警值断电值复电值断电范围1甲烷IIllO采面GJ4/10021.0%(CH)>1.5%(CH)«<1.0%(CH)4工作而、回风巷内全部非本质安全型电气设备2甲烷IIIlO采面回风GJ4/100>1.0%(CH)>1.0%(CH)<1.0%(CH)3甲烷Iml采面上隅角GJ4/10021.0%(CH)<>1.5%(CH)4<1.5%(CH)44甲烷12201掘进头GJ4/100>1.0%(CH)(>1.5%(CH)(<1.0%(CH)4掘进巷道内全部非本质安全变电气设番5甲烷12200掘进头回风GJ4/10021.0%(CH)>1.0%(CH)<1.0%(CH)6甲烷12102掘进头GJ4/100>1.0%(CH)>1.5%(CH)<1.0%(CH)47甲烷12102掘进头回风GJ4/100>1.0%(CH)4>1.0%(CH)<1.0%(CH)8甲烷一采区二级轨道下山绞车房GJ4/100>0.5%(CII)4>0.5%(CH)<0.5%(CH)4绞车房9甲烷21106采面GJ4/100>1.0%(CH)4>1.5%(CH)<<1.0%(CH)4工作面、回风巷内全部非本质安全型电气设备10甲烷21106采面回风GJ4/100N1.0%(CH)4>1.0%(CH)<1.0%(CH)411甲烷21106采面上隅角GJ4/100N1.0%(CH)4>1.5%(CH)<<1.5%(CH)412甲烷一86下山掘进头GJ4/100N1.0%(CH)<>1.5%(CH)<<1.0%(CH)4掘进巷道内全部非本质安全型电气设备13甲烷一86下山回风GJ4/100N1.0%(CH)N1.0%(CH)<1.0%(CH)414甲烷一86下山东二平GJ4/100N1.0%(CH)4>1.5%(CH)I<1.0%(CH)415甲烷-86下山东回风GJ4/100>1.0%(Cll)421.0%(CH)(<1.0%(Cll)416甲烷一采区总回风GJ4/100>1.0%(CII)i17甲烷二采区总回风GJ4/10021.0%(CH)<一18甲烷风井GJ4/100>0.75%(CH)-1一一19风速风井KG3088>15ms一一一20风速一采区总回风KG3088>6ms<0.25ms一21风速二采区总回风KG3088一一22风压风井风胴KG3033一一23温度一采区主绞车房34*C一一一24温度主变电所、泵房34*C一25温度一采区变电所34*C一一26温度二采区变电所34*C一一27温度二采区主绞车房34*C一一28开停12201掘进头局扇GKT9一一29开停12102掘进头局扇GKT9一一30开停86卜山局扇GKT9一31开停86下山东二平局扇GKT9一一32开停地面主扇GKT9一33开关风井安全出口一34开关主井底人车候车室一一35风筒12201掘进头GY15序号类别安装地点分站型号报警值断电值复电值断电范围36风筒12102掘进头GY1537风筒-86下山掘进头GY1538风筒一86下山东二平GY1539馈电状态IIllo平巷GKT127V660V一一一40馈电状态12201平巷GKT127V660V一41馈电状态12102平巷GKT127V660V42馈电状态一采区二级轨道下山绞车房GKT127V660V43馈电状态86下山GKT127V660V44馈电状态86下山东二平GKT127V660V一一一45馈电状态21106平巷GKT127V660V一一一井下各监测点共计传感器45个，其中：甲烷传感器18个，风速传感器3个，风压传感器1个，温度传感器5个，开停传感器5第六节传输设备及器材选型一、传输设备及器材选型的原则传输设备及器材必需符合有关国家标准和行业标准，经国家煤矿安全监察局授权的有资质的检测、检验机构联检合格，取得煤矿矿用标志，用于爆炸环境的煤矿安全监控设备，还必需通过国家技术监视局认证机构防爆检验，并取得“防爆合格证”。优先选用本质安全型传输设备。传输设备应符合中华人民共和国煤炭行业标准煤矿用信息传输装置(MT/T899-2023)。用于监测、监控系统误码率不应大于106,最大巡检周期不应大于30so安全监测、监控设备之间的输入输出信号必需为本质安全型信号，设备之间必需使用专用阻燃电缆连接，严禁与调度线和动力电缆等共用。二、传输设备及器材型号和数量传输接口设备为KJJ20数据通信装置，通讯方式为DPSKRS485o依据煤矿安全规程规定，井下电缆必需选用经检验合格的并取得煤矿矿用产品安全标志的阻燃电缆。本系统选用阻燃型的矿用信号电缆，中心站至地面及井下各分站之间承受MHYBV1X4X1.0型信号电缆，长度为2023m；分站至模拟量传感器之间承受MHYVR-IX4X7/0.52型信号电缆，长度为2023m；分站至开关量传感器之间承受MHYVR-IX2X7/0.28型信号电缆，长度为2023m；掌握电缆承受MHYVR-IX2X7/0.28型信号电缆，长度为100Omo电缆每隔100m作一黄色标志，标志电缆长度为100m,电缆的敷设、连接方式按相关规程标准的规定执行。信号电缆的连接承受K-3型本质安全型接线盒进展连接。第七节治理制度一、治理机构和人员培训矿井应设置监测监控系统治理机构，由总工程师直接领导，每班设置一名专职的监测监控人员负责当班的监测治理工作；每班设置一名电钳工，特地负责监测监控系统的日常维护，定期对专职监控员进展专业学问及技能培（复）训，以提高监控员的素养及学问技能水平，确保矿井监测系统稳定安全牢靠地运行。二、监测系统治理制度1 .在监掌握系统中心站必需24小时有人值班，值班人员随时通过大屏幕显示器监控各分站传感器的运行状况，觉察特别状况，准时汇报给矿负责人安排处理。2 .监测监控员必需经过正规培训，并经考试合格取得职业资格证前方可上岗作业。3 .监测监控员在上班过程中，严禁做与本职工作无关的工作，严禁睡岗、脱岗，更不得消灭空班现象。4 .监测监控系统调试完毕后，矿上应派出专人参与厂家组织的监控培训班，学习监控系统的运行原理、流程和日常维护，学习监控系统的根本治理学问；监控系统必需由专职维护工进展日常维护和榆修。5 .在井下作业时，必需疼惜监控设备和设施，不得破坏监控设施。6 .掘进工作面放炮前，必需对工作面瓦斯传感器等进展保护，防止因放炮冲击波损坏瓦斯传感器等设施。7 .教育职工疼惜监测监控设施及装备，非专职修理人员不得擅自拆、修监控设备。8 .每月定期将传感器送到厂家在当地设立的修理站或具有相应资质的单位（或部门）进展调试、校正。在运行运行过程中如觉察传感感器特别，必需准时将传感器送到厂家在当地设立的修理站进展校正、修理。9 .监控系统值班人员必需将每天的监控报表打印出来，矿负责人必需每天对监控报表进展批阅，觉察问题准时安排处理，批阅后的报表必需准时存档，以备查阅。10 .监测监控系统值班人员必需生疏该系统的原理和流程。11 .监测监控系统必需定期修理、保养，监控室必需保证清洁卫生，确保监控设备一尘不染，值班人员必需疼惜监控设备。监控室不得堆放杂物，12 .安装断电掌握系统时，必需依据断电范围要求，供给断电条件，并接通井下电源及掌握线。安全监控设备的供电电源必需取自被掌握开关的电源侧，严禁接在被开关的负荷侧。13 .撤除或转变与安全监控设备关联的电气设备的电源线及掌握线，检修与安全监控设备关联的电气设备，需要安全监控设备停顿运行时，须报告调度室，并制定安全措施前方可进展。14 .安全监控设备必需定期进展调试、校正，每月至少1次，甲烷传感器承受载体催化元件的甲烷检测设备，每7天必需使用标准气样和空气样调校1次。每7天必需对甲烷超限断电功能进展测试。安全监控设备发生故障时，必需准时处理，在故障期间必需有安全措施。15 .必需每天检查安全监控设备及电缆是否正常，使用甲烷检测报警仪或便携式光学甲烷检测仪与甲烷传感器进展比照，并将记录和检查结果报监测值班员；当两者数据误差大于允许误差时，先以读数较大者为依据，实行安全措施必需在8小时内对2种设备调校完毕。16 .矿井安全监控中心站必需实时监控全部采掘工作面瓦斯浓度变化及被控设备的通、断状态。矿井安全监控系统的监测日报表必需报矿长和技术负责人阅。17 .安装监测监控系统时，必需供给联网数据接口协议，便于实现县域联网。18 .安全监测监控系统性能应稳定在15天以上，传感器性能稳定在7天以上。
