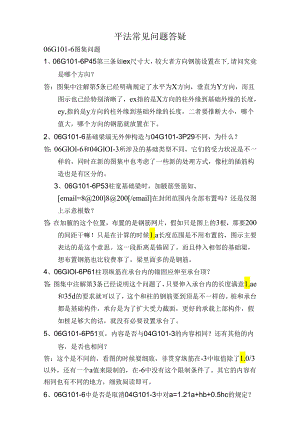

06G101-6图集砼结构平法独立基础、条形基础、桩基承台平法常见问题答疑.docx

平法常见问题答疑06G101-6图集问题1、06G101-6P45第三条如ex尺寸大，较大者方向钢筋设置在下,请问究竟是哪个方向？答：图集中注解第5条已经明确规定了水平为X方向，垂直为Y方向，而且图示也已经特别清晰了，ex指的是X方向的柱外缘到基础外缘的长度，ey,指的是y方向的柱外缘到基础外缘的长度，二者要推断大小，哪个值大，哪个方向的钢筋就放置在下。2、06G101-6基础梁端无外伸构造与04G101-3P29不同，为什么？答：06GlOl-6和04GlOI-3所涉及的基础类型不同，它们的受力状况是不一样的，同时在新的图集中也考虑了一些新的处理方式，像柱的插筋构造也是有区分的。3、06G101-6P53柱宽基础梁时，加腋筋竖筋如。email=82008200/email在封闭范围内全部布置吗？还是仅图上示意根数？答：在加腋的这个位置，布置的是钢筋网片，假如只是图上的3根，那要200的间距干嘛！只是在计算的时候1.a长度范围是不用布置的，图示主要表达的是这个意思。这一段距离是锚固了。而且伸入相邻的基础梁，想布置钢筋也比较费事了，梁里面多的是钢筋。4、06GIOl-6P61柱顶纵筋在承台内的锚固应伸至承台顶？答：图集中注解第3条已经说明这个问题了，只要伸入承台内的长度满意1.ae和35d的要求就可以了，这个和柱的钢筋要到顶是不一样的。桩和承台都是基础构件，承台是为了扩大受力截面，更好的承载上部构件，假如桩足够大的话，就没有必要设置承台了。5、06G101-6P51页，内容是否与04G101-3的内容相同？还有其他的内容，是否也相同？答：这个是不同的，看图的时候要细致，非贯穿纵筋在-3中取值除了1.0/3以外，还有一个a值来限制的，在-6中没有这个限制条件了。其它的内容有相同也有不同的地方，细致阅读即可。6、06G101-6中是否是取消04G101-3中对a=1.21a+hb+0.5hc的规定？答：06G101-6中的基础梁在取值的时候是没有这个限制条件，但是,这不代表取消03GlOI-3中的相关规定,这本图集包含的内容是独基、条基和桩承台，这些和筏板基础是不同的，两本图集可以比照进行学习，但是，不能否定对方的内容。7、依据06Glol-6中的规定：独基底板钢筋起步与S2<75,是并且关系？是否可按计算般的方法起步50计算？答：二者之间是并且的关系，都要满意的，计算的时候是要依据图集的要求进行计算的，但是，假如计算的双方协商好了，也可以依据传统的方式进行计算。施工的时候是要依据图集的规定进行布置的。8、非框架梁1.的底筋锚固长度是12d还是按03GIOl-I第33页第3点:在任何状况下,锚固长度不少于250mm?答:这个干脆取12d就可以了，1.的下部钢筋支座处属于受压区域，和框架梁不同，25Omm指的是受拉钢筋的最小锚固长度。9、板负筋的分布筋与另一方向的负筋搭接长度是多少？答：分布筋的功能是使主筋绑扎成网,浇捣混凝土时主筋位置不发生偏离。另一功能是提高主筋的连接长度。详细的取值范围，平法中没有明确，一般取15Omm即可。10、梁上部钢筋中（2B20）标识的钢筋在遇到有悬挑梁时,如何处理?是将支座钢筋延长还是布置（2B20）钢筋.（悬挑梁上部未配置有钢筋）答：悬挑梁上部未配置有钢筋有可能是漏写了，或者没有依据平法的要求来布置，这种状况确定要询问设计人员。11、满堂基础中地基梁与承台两者之间交接处钢筋如何配置？答:基本上要看承台的钢筋是不是双层钢筋。而且基础梁不确定要贯穿承台.高抗力等级要贯穿承台.这个详细的要询问设计了。12、非接头搭接,施工时如何保证钢筋不松动,振捣磴时,如何保证两根钢筋间隔是确定的？答:应当是非接触搭接，虽然，两根钢筋不干脆绑扎在一起了，但是，钢筋可以和其它的钢筋绑扎的，固定应当不成问题。13、基础梁上部钢筋与下部钢筋倒置输入与图示不符。答:简洁的来推断,基础梁的受力和框架梁的受力正好是相反的，另外,基础梁在平法集中标注中是下部钢筋在前，上部钢筋在后，这个和框架梁也是相反的，应当和图示是相同的。14、梁的侧面纵筋在集中标注行已标注,而原位标注再标注时,是否重复计算？答:不会重复计算.但是会依据原位标注内容进行计算.梁平法施工图制图规则规定,施工时,原位标注取值优先.15、04GIol-3基础梁端部无外伸处要求上下钢筋对接连通布置，而06GlOl-6基础梁端部无外伸处上下钢筋可不对接,弯曲12d锚固即可，好用时能否把筏板基础梁梁端无外伸构造套用06G101-6做法?答：不行以，依据现在的状况，只有在设计明确或以后的图集改版中提出才可以，否则，现阶段还是依据各自的构造进行。16、06G101-6第64-65页的桩钢筋为什么不伸至承台梁顶部？答:这个桩钢筋伸入的构造依据61页的构造来考虑就可以了。其他问题1、03G101-1第62页中，梁侧面纵向构造筋的构造要求是：当hw>450时，设置纵向构造钢筋，且钢筋间距a<200°请问，如hw=450时,单侧设置多少道纵向构造筋？是1道还是2道？答：假如梁的净高正好等于45Omm的时候，布置一道，那就是有两个空，450/2=225,依据图集要求已经大于200了，要布置两道，其实在这种状况下用不了两道，但是，在规范中有了这样的规定，所以我们一般见到的都是或者不布置，或者要布就布置两道。另外，假如是设计人员则须要考虑这个问题。假如是预算和施工人员，按图处理就可以了。2、框架梁或梁截面较大时,拉筋的构造应如何设置?（当设计者无规定时）答：假如布置侧面构造钢筋或抗扭钢筋的时候，梁须要布置拉筋，拉筋的规定在平法图集中已经特别明确了，干脆看03G101-lP62注解第4条。3、桩头已镶入承台处，桩顶的承台钢筋是否需考虑爱护层？答：从平法的图示来看，桩的钢筋是从桩顶位置布置的，桩伸入承台50,100这个应当已经满意爱护层的要求了。不用从承台顶在考虑爱护层了，否则太厚了。4、抗震框架梁的底筋能搭接吗?在哪个位置搭接？答：抗震框架梁的底筋是可以搭接的，只要不在梁下部跨中位置就可以了。5、箍筋两个弯钩的总长度应当是多少倍d?答：箍筋两个弯勾假如是135度，抗震的状况下是11.9d,不抗震的时候是6.9do6、当暗柱过长时，剪力墙水平分布筋是否应当伸至暗柱端或考虑与暗柱箍筋搭接？答：不管暗柱有多长，暗柱都属于墙的加强，它是墙的一部分，不是墙的支座，所以应当伸至暗柱的端部，不行以搭接。7、砖混结构中,构造柱与圈梁,哪个是支座？答：在砖混结构中，二者都属于整个建筑物的构造加强构件，柱确定是梁的支座，但是，在实际作用的时候，砖混结构中主要的承重构件是墙不是构造柱，所以，这种关系不像框架结构那么明显。8、06G101-6中，为何当双杯口的中间杯壁宽度t5V400mm时,设email=A12200A12200/email构造筋，t5叁40Omm时不设？答：从图示来看，在小于40Omm以后，不管是双杯口还是双高杯口的独立基础，都要设置这样的构造钢筋，主要是当小于40Omm以后，这部分碎特殊是双杯口的基础，就比较脆弱了，一旦上柱有受力变更，有可能会产生开裂等现象，须要布置构造钢筋。9、06G101-6第45页双柱独立基础底板，顶面配筋是否放置支撑筋呢？答：平法中只规定受力钢筋和构造要求的钢筋的布置状况，本题所涉及的钢筋应当属于施工工艺钢筋，平法也没有规定基础主梁的钢筋如何绑扎，现场不是也得撑起来吗！筏板基础的上部钢筋不也得用马凳支撑吗！这些应当体现在施工组织设计中，而不是在平法中。10、06GlOl-6第54页梁高加腋处箍筋与梁的箍筋不用重复布置吧?答：这个是不重复布置的，这个和框架梁加腋是一样的，干脆是取代的关系，布置这个就不须要布置其它的箍筋了。11、06GlOl-6第23页“底部一平”的配筋如何说明？答：这个在平法图集中已经说明白。通俗的说就是两个基础梁相交的时候，梁的底标高是相同的，这时候梁的下部钢筋就会打架，要考虑钢筋谁通过的问题。须要留意的是，这里说的是底部的非贯穿纵筋，同时是配筋值不同时候。12、06G101-6第68页中地下框架梁DK1.纵筋构造图中上排非贯穿其次排仍按ln/4计算吗？答：地下框架梁的受力状况和楼层的框架梁类似，但是，二者也有区分。图示来看地下框架梁中不需布置其次排的非贯穿筋，假如设计布置了，须要询问设计。13、请说明06G101-6中PIl图2.3.2-13中钢筋标注含义答：这个的说明干脆看图集中图示上面的说明即可！图集已经说的很明确了。14、06Glol-6中58页中（转角梁板端部无纵向延长）大样中我个人认为转角梁外侧无需分布板主筋，只须放分布筋即可。答：本题所指的转角梁的外侧是指什么位置，假如是转角无外伸的构造，在转角的位置受力钢筋布置成网状，分布筋依据注解的第2条进行布置就可以了。15、推断梁两侧是否有附加箍筋,是否可以依据谁是支座来推断逸是支座,就可以在另一根梁的梁侧加附箍筋?若两根梁交叉时,谁也不是谁的支座,是不是两侧都不加？答:附加箍筋主要是用在非框架梁遇框架梁的时候，在框架梁上有可能设置，这个是设计给定的。假如谁也不是谁的支座，这个更须要设计明确了。16、转换层的框支梁有2.4m高,梁端头钢筋的锚固是否还是要伸到梁底再加一个锚固长度？答：这个问题干脆询问设计即可，假如设计没有给定，依据平法图集是要这样处理的。17、简支梁（单跨）底筋锚固长度是MAX12D,支座中心线,还是应取250（受拉钢筋任何状况下不少于250mm）.答:简支梁跨中受拉,到支座部分不受拉.到支座部位弯距为零.单跨简支梁跨中受拉到支座是受压.所以与受拉钢筋任何状况下不少于250mm无关.18、03GlOl-I图集中：梁下部钢筋都在支座处断开。当跨度短时,是否可以不断开。答：下部钢筋的通长做法都是在支座处断开，这个地方假如不考虑施工的麻烦程度，不断开是没有问题的，完全可以连通。19、筏板框架柱插筋是否只要锚固长度?还是插至筏板底面?答:依据平法图集必须要插到基础底，至少四根角筋要插至底面,其余的可以只算一个锚固长度.这个在06Gl（H-6中有体现，但是，实际计算的时候要依据平法要求来进行。20、基础梁为无抗震构件,反之筏板是否是非抗震构件？答:筏板也属于非抗震构件。21、满堂基础底板设双向钢筋，基础梁梁位处与梁平行的底板筋是否还需布置？答：不设置。因为筏形基础的底板跟筏形基础梁的关系,底板是节点关联.只有跟梁垂直的钢筋穿过或者锚固筏形基础.22、梁的锚固长度是按梁的段标号还是按柱的碎标号？答：梁是节点关联，按柱的碎标号.23、框架梁端支座处锚固长度，弯锚时是按1、伸至柱外边+15d°2、一个锚固长度。3、0.41.ae+15d.?答：支座满意直锚，就按锚固长度。假如不满意直锚依据平法的要求须要按1计算。24、拖墙梁的定义？配筋是否同框支梁做法？答：假如拖的是混凝土墙，这个梁就是框支梁。假如拖的是砌体结构,这个梁是墙梁，不叫框支梁。墙梁的话须要推断是什么梁，然后才能确定详细的配筋。25、框架梁钢筋伸入短肢剪力墙是一个锚固长度还是伸至墙边下弯15d?答：假如框架梁是以墙为支座，这时候也要满意构造要求的，一般状况下墙的厚度很少能够满意一个1.ae的，这时候要求墙的厚度不能小于0.41.ae,满意这个条件弯折15d就可以了，钢筋在弯折以后超过15d以后的部分其实已经不再起作用了。但是，现实中可能采纳弯折，总长要等于1.ae这样的配置。其实，这样的设计状况，详细的锚固构造是须要设计明确的。26、抗震kz边柱、角柱从纵向钢筋构造（03GloI-I第37页）中,当梁上部纵向钢筋配筋率大于1.2%时,梁上部纵筋深化柱;WK1.构造中，主外侧纵筋配筋率大于1.2%时，柱筋伸入梁；犹如时满意上述条件，是否梁、柱钢筋交叉伸入对方构件答：这两个须要先推断采纳哪一个节点，确定好采纳的节点以后，才推断配筋率的。所以，不会有交叉的现象，假如设计说明除外。27、由于梁的断面宽度限制，如梁宽25Omnb200mm,梁钢筋锚固小于0.41ae,在钢筋直径不能变更的状况下，梁的弯钩长度仍旧是15do这个问题现场施工中存在的问题比较普遍。答：这个就须要设计来解决了，另外是什么梁的锚固小于041.ae028、K1.设计为4肢箍且大箍套小箍，请问小箍宽度怎样确定，是不是1/3梁宽？答：假如是4肢箍一般状况是箍了4根主筋，要在1/3宽的基础上扣爱护层，再加一个钢筋的直径，这个应当清晰的。不是1/3梁宽。假如箍的不是4根主筋，那须要计算有几个空了。然后才能确定小箍的长度。29、在转换层（梁转换）的设计中，当两胯梁的断面尺寸不一样时，变截面的位置，按边支座或是中间支座。假如按边支座梁的上、下钢筋均存在相互交叉，磴不能完全包袱钢筋，如何处理？答：这是梁跨变截面，假如是框架梁有其变截面的构造，但是，转换梁的变截面须要设计来明确。平法没有明确说明。30、柱锚梁有两种状况：柱的钢筋锚入梁内65%为1.51ae柱的钢筋锚入梁板内全部为1.51ae0两种状况分别用于哪种状况（图中所示均为现浇梁板）？答：选用B节点也就是第2种构造的时候，对现浇板有要求的，第一种状况就是现浇板不符合其次种原则的时候采纳的，现在这种形式比较少见。同时，假如只有梁没有现浇板的状况下，而且，梁的截面尺寸小于柱的截面尺寸的时候，采纳第一种。一般都是采纳其次种构造的。31、假如设计要求量的锚固不仅要满意041ae+15d,而且要满意Iae0设计要求这么施工，现场施工时是否要按设计要求施工？答：设计不光可以这样要求，设计还可以干脆要求不采纳平法的构造,设计恒久是大于图集的，施工确定要依据设计的来进行，但是，在施工的时候可以和设计的进行沟通，有助于提高。32、平法中，梁钢筋在支座内锚固长度是按图集中标注的15d+0.41ae,还是必需依据磴强度按锚固长度计算？在网上两种说法均有，布置以何为准？答：理论来讲0.41.ae+15d就可以了，而且，这个也经过试验证明白，但是，就平法图集现在也要求要伸到梁对边，柱纵筋内侧。在锚固不能满意直锚的时候，要伸到对边弯折15d。弯锚和直锚不须要在进行大小的推断。33、短肢剪力墙结构中，框架梁钢筋如何计算锚固长度？在网上请教时，有网友按连梁计，不知是否正确？答：框架梁只会以框架柱为支座，这样的做法本身就是有问题的，设计这样做，详细的构造须要询问设计，现在通行的做法做一个直锚，这个会在以后的图集中详细说明。34、在施工中，遇到以下状况：梁支座（负弯筋）标注为：2*7B284B25,请问这是新的标注吗？似乎在03GlOl中未发觉此标注法，如何解读？答：这不是新的标注形式，干脆询问设计院。35、平法中，梁上部筋的搭接分为25%,50%,100%之分，请问其接头百分比是按上部筋总数，还是梁截面上全部钢筋计？答：依据上部通长钢筋的根数来推断，不能依据钢筋的总根数推断。支座负筋一般不须要搭接，你算进去没有用，只会破坏结构的稳固性。36、框架梁柱节点位置,设计要求柱拉筋在节点位置同加密箍筋设置,而在实际施工中，因为此节点钢筋过多过密，施工人员就把此处柱节点中拉筋取消了，请问这种做法对结构有影响吗？答：假如设计说明白，这样做是有问题的。设计须要考虑钢筋对施工过程的影响，假如出现这样的状况须要详细询问设计院，擅自取消确定不行取。37、请问短肢剪力墙结构中，暗柱的爱护层按柱取还是按墙取厚度？答：暗柱的爱护层应当是依据柱的比较合适，墙的爱护层是指墙外侧钢筋的爱护层，墙的钢筋须要在暗柱纵筋的外侧通过的，假如依据墙的爱护层还须要扣减钢筋直径的。计算下来这个值是差不多的。38、暗梁的主筋的长度应怎样确定？暗梁的箍筋应怎么配？答：暗梁的主筋通长是随墙布置的，和墙的水平钢筋相同，箍筋正常布置就可以了，只是遇到暗柱的时候，箍筋不须要布置。39、剪力墙水平筋是应置于暗柱主筋内侧还是外侧，图集中无明确说明。答：暗柱的纵筋和墙的纵筋是在一个位置的，墙的水平在外侧，遇到暗柱的时候就到内侧，那柱不就突出墙面了吗？假如柱不突出的话，墙的钢筋不得弯吗？这是不允许的。所以，水平筋就依据在墙的位置进行推断就可以了。40、梁一端与墙、柱相连，梁一端与梁相连时，与梁相连，是否可按次梁进行施工，箍筋不加密，下部钢筋锚固长度取12d?答：这个须要推断是什么梁，假如是非框架梁可以依据这个要求进行计算。41、机械锚固与机械连接的区分？答：机械锚固在03GIOl-1P35页有明确的说明，其形式也已经表示的特别清晰，一个是锚固，一个是钢筋之间相互连接，二者完全不是一回事。机械连接像我们常说的直螺纹，锥螺纹等连接形式称为机械连接。42、当它大于041ae时进行弯锚，但当支座不能满意041ae时那该怎么办？答：一般须要进行钢筋代换，换直径较小的钢筋。43、附加箍筋是说每侧加上几个，但是它的加密区为2倍次梁宽度+2倍主梁与次梁的落差，这样的几个一般说法是怎样的？答：首先更正一下，这个地方不叫加密区，这就是次梁加筋的布置区域，这个区域是由设计人员进行考虑的，所以，落实到图纸中我们看到的就是每侧加几根箍筋。44、附加箍筋是在有吊筋的状况下才能加,但是它的主要作用是什么，是固定吊筋吗？答：这个感念是完全错误的，附加箍筋和吊筋的作用是相同的，实际中二者取其一即可，并不确定非要同时布置，吊筋根本不须要用附加箍筋固定，可固定的地方多了。附加箍筋和吊筋主要是为了防止主梁受到次梁的集中应力破坏，产生裂缝。45、剪力墙及柱插筋是四角进行弯折还是没变中部筋都必需弯折？答：依据平法04GlOI-3来讲是都要弯折的，但是，依据新的图集柱可以角部弯折，其它钢筋不弯折，墙不存在角部，新的提法中墙的竖向筋是隔几根弯折一根，细致阅读图集即可。另外要留意图集的适用范围。46、易扰动的地方乘以系数1.l,易扰动的地方指什么地方？答：这个须要依据实际的施工工艺来推断。47、在03GlOl-I第47页中，转角墙外侧水平筋连续通过，我认为实际施工时不好处理，请问，剪力墙外侧水平筋究竟该怎么处理?可以在转角处相互锚15d吗，与内侧一样？我认为这样更妥。答：这个问题在以后的改版中考虑处理，弯15d的想法特别好，没有问题。但是，弯勾须要在暗柱纵筋的内侧，这样就没有问题了
