汽配新城爬架施工方案.docx

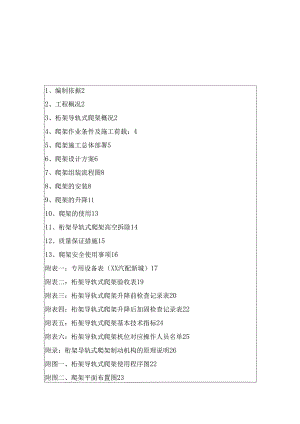

1、编制依据22、工程概况23、桁架导轨式爬架概况24、爬架作业条件及施工荷载：45、爬架施工总体部署56、爬架设计方案67、爬架组装流程图88、爬架的安装89、爬架的升降1110、爬架的使用1311、桁架导轨式爬架高空拆除1412、质量保证措施1513、爬架安全使用事项16附表一：专用设备表（XX汽配新城）17附表二：桁架导轨式爬架验收表19附表三：桁架导轨式爬架升降前检查记录表20附表四：桁架导轨式爬架升降后加固检查记录表22附表五：桁架导轨式爬架基本技术指标24附表六：桁架导轨式爬架机位对应操作人员名单25附录：桁架导轨式爬架制动机构的原理说明26附图一、桁架导轨式爬架使用程序图22附图二、爬架平面布置图23附图三、爬架立面图25附图四、爬架预埋件图26附图五、爬架防护图27附图六、爬架组装平台示意图281、编制依据1)XX汽配新城施工图纸。2)桁架导轨式爬架技术指标。3)建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)o4)北京市建筑工程施工安全操作规程(J10169-2002)o5)建筑施工高处作业安全技术规范(JGJ80-91)2、工程概况XX汽配新城为现浇框架剪力墙结构。地上共层，第1层-第3层高5.4米；第4层4.1米，第5层至第45层层高3.1米；第46层层高3.2米。从第4层顶板以下1.3m开始使用爬架。3、桁架导轨式爬架概况桁架导轨式爬架是根据高层建筑的结构施工与外墙装修的特点设计而成，可以充分满足结构施工的上层炸筋立模、下层拆模、周转材料的防护及操作需要，也可满足装修作业的多层防护与操作需要。桁架导轨式爬架各项技术指标、各组成结构、构造符合建筑施工安全检查标准(JGJ59-99)要求，己通过建设部组织的产品鉴定，鉴定证书编号：建科鉴字(2001)第004号。桁架导轨式爬架由架体、升降承力结构、防倾防坠装置与动力控制系统四部分构成。结构简单合理、使用方便安全且经济实用，具有如下特点：3.1 经济性：桁架导轨式爬架属于自爬升设备，只需搭设4层半的架体就可以满足施工的要求，以后随着施工进度向上爬升或下降，来满足施工防护与操作的需要。对于高层建筑来说，除大量节省钢管与辅材外，还可以节省大量人力，具有很好的经济性。3.2安全性：3.2.1超强的升降承力结构：桁架导轨式爬架在建筑物四周合理分布爬升点，每个爬升点3层同时附墙，采用新颖独特的一次超静定桁架结构，受力明确，承载能力大，可靠性高。3.2.2整体性强的架体：桁架导轨式爬架底部由水平支承桁架连为一体，提升点处由具有足够强度与刚度的竖向主框架及底部水平支承桁架相连，从而使整个架体具有较强的整体性，不易变形。3.2.3可靠的防倾覆防坠落能力：桁架导轨式爬架每个提升点处3层同时附墙，每个附墙横梁均有双导轮导轨来保证架体的垂直升降，使得整个架体具有很强的抗倾覆能力，从而保证架体平稳升降。防坠装置结构新颖，性能可靠，在升降过程中一旦发生动力系统失效，防坠装置能在很短距离内制动架体，确保安全。3.2.4全面的防护能力：桁架导轨式爬架爬升到位后，可实现爬架底面与外立面及结构的全封闭，使整个施工作业在全封闭的环境中进行，安全可靠。3.3方便性：3.3.1爬架按施工流水段分段搭设，根据不同流水段的进度分片升降，方便而快捷地提供防护。3.3.2电动整体提升，方便、高效。3.3.3本公司专利技术，电动葫芦挂在架体上，结构巧妙。架体爬升时，电动葫芦随架体一起爬升至上一层，避免葫芦的频繁摘挂与搬运，这样既可以避免葫芦在搬运过程中的磕碰损伤，而且节约大量的人力。3.3.4爬架爬升到位后，周转制动轨的作业完全在架体内操作,方便而安全。3.4宽适用范围：3.4.1桁架导轨式爬架适用于各种具有标准平面的高层建筑、筒仓、桥墩、烟囱等结构。3.4.2能较好地适应有阳台、挑板与凹凸变化的结构。3.4.3可满足结构施工防护需要，还可以为装修提供4层的操作面，充分满足喷涂、贴砖、石材干挂与玻璃幕墙等的装修作业。4、爬架作业条件及施工荷载：4.1 在下列情况下禁止进行升降作业：下雨、下雪、五级以上大风等不良气候条件下.视线不良时.分工、任务不明确时.4.2 施工荷载：使用工况下，施工荷载£2层X3KNm2Z层（结构施工）。施工荷载£3层X2KNm2Z层（装修作业）。升降工况下，施工荷载£0.5KNm2o5、爬架施工总体部署5.1爬架使用范围自第2层顶板下返1.3米开始搭设，逐层提升至顶层。结构施工时提升可满足上层扎筋立模、下层拆模、周转材料的防护及操作需要；结构封顶后下降可满足装修作业的需要。5.2施工准备5.2.1建立职责明确，运行有效的爬架管理机构。5.2.2组织技术培训，进行安全质量教育，使有关人员对爬架有初步的了解。5.3材料与工具5.3.1所需材料见“附表一：专用设备表”。5.3.2备足648X3.5的A3钢焊接钢管，要求没有弯曲、压扁及严重锈蚀等情况，最好涂桔黄色油漆，既防锈又能使爬架外观效果良好。5.3.3备足扣件，扣件应符合国家相关技术标准，在使用前要清洗加机油。5.3.4备电焊机、切割机各一台，对讲机一对（每楼）。5.4爬架施工进度配合主体结构施工与外装修施工进度。6、爬架设计方案6.1平面设计6.1.1参见“附图二：爬架平面布置图”。XX汽配新城共设24个提升点。采用电动葫芦升降，按结构施工流水段分片提升。6.1.2爬架主架宽900mm,内排立杆离墙距离400mmo6.1.3预埋点的水平位置见“附图二：爬架平面布置图”，在每个爬升点处进行预埋，预埋件的结构尺寸见“附图四：爬架预埋件图”。预埋在结构施工时进行，预埋点立面位置见“附图四：爬架预埋件图”。预埋时预埋件应及结构配筋固定，防止施工时偏离正确位置。预埋件的两端应用胶带纸封住，防止混凝土进入。预埋位置应符合如下要求：同一层的水平位置误差小于等于IOmm0相邻两层预埋件的垂直偏差小于等于20mmo6.2立面设计6.2.1爬架提升点处立面图见“附图三：爬架立面图”。6.2.2提升点处爬架架体立面为定型加工的主框架。爬架总高14.72m,步高1.8m,架宽0.9口，共铺设三五层木脚手板。6.2.3动力系统固定在主框架上，为保证足够提升高度，吊点横梁设置在第三步架上。6.3防护要求爬架外立面满挂密目安全网。底层密目加大眼安全网兜底，及墙面实现水平方向全封闭，以上架体每层均要求及墙面实现全封闭，防止物件坠落伤人。脚手板采用对接平铺设置在小横杆上,对接处必须设双排小横杆，小横杆距脚手板端头W150mm。操作面必须满铺脚手板，离墙面W100mnb不得有空隙与探头板、飞跳板。脚手板用8#铅丝及小横杆（挡脚板为立杆）绑扎牢固，不得在人行走时滑动。注意：外网成片挂架上，不影响爬架分片提升，包括脚手板。6.4组装平台爬架组装平台高度：自第2层顶板下返1.3米为爬架组装平台的上平面，组装平台的技术要求见“附图六：爬架组装平台示意图”。6.5穿墙螺栓及预留孔6.5.1穿墙螺栓尺寸为M30X1.,双螺母，1.为墙体厚度。6.5.2穿墙螺栓预留孔从第3层顶板剪力墙或梁开始设置。预留孔通过预埋件实现，预埋件及临近钢筋焊连，以确保预留孔位置准确，预埋件加工图见“附图四：爬架预埋件图二6.6 爬架及塔吊关系6. 6.1塔吊附墙杆应避让提升底座所在位置。7. 6.2爬架在升降过程中若遇塔吊附墙杆阻挡，只需将相应位置处爬架杆件暂时拆除，通过后立即恢复即可。6.7 爬架及施工电梯关系在主体结构施工时，施工电梯追随在爬架下面；主体结构封顶后，施工电梯处的爬架拆除。7、爬架组装流程图（材料、设备进场）搭设平台（安放，座）I-脚手架（安装第一层横梁）像装下层J拉钢丝继像装第层横剽o.装制动轨I，装上层M拉钢丝第O吊点横梁、挂葫芦及提升钢丝绳）装第三层横梁及拉相三）脚手1提升）8、爬架的安装8.1 首先搭设爬架组装平台，见“附图六：爬架组装平台示意图”。组装平台高度为自第层顶板下返1.3米，组装平台要求如下：落地架外排立杆距结构外沿1600mm。外沿设1.5In高防护拦杆。稳固且能承受3KNm2的均布荷载。8.2 将提升底座摆放在提升点处。在安装底座时，先复核附墙点处结构尺寸与爬架平面布置图是否相符。摆放底座时，把放制动轨的一端面向建筑物，不要摆反；底座离墙距离宜从安装穿墙螺拴处直接量取，以避免差错。底座定位后，应及楼内支撑架或其它固定物拉结，防止移位。8.3 脚手架搭设：8.3.1 在提升底座上插放竖向主框架，要保持良好的垂直度，要随时检查内侧立杆离墙距离是否正确。8.3.2基本尺寸及注意事项：立杆纵距W1.80米，大横杆步距1.80米，架宽0.9米。相邻大横杆接头应布置在不同立杆纵距内。最下一步大横杆与小横杆使用双排杆，以保证架体整体刚度。相邻立杆接头不得在同一步架内。8.3.3脚手架每搭设两步,在窗洞处应及楼内支撑架或其它固定物拉结,确保脚手架稳定。8.3.4脚手架外立面满搭剪刀撑。8.3.5脚手架底层满铺脚手板，以上每隔两步架铺设一层。脚手板用铁丝及钢管扎牢。8.3.6脚手架外侧及底部挂密目安全网。底部要及墙面实现全封闭。8. 3.7所有扣件连接点处须涂白色油漆，以观察脚手架结点处扣件是否滑移。8.4升降承力结构的安装8. 4.1穿墙螺栓预留孔:确保穿墙螺栓预留孔位置准确十分重要!预留孔水平绝对偏差应£10mm（相对于定位轴线）；两预留孔水平相对偏差应£20mm（水平投影差）；预留孔垂直偏差应£20mm（相对于梁底）。8.4.2安装升降承力结构在脚手架搭设一层高度时,开始安装升降承力系统。将第一根横梁用穿墙螺栓安装在墙上，然后安装斜拉钢丝绳。在结构施工上升一层时,安装第二根横梁。在第一根横梁及第二根横梁之间安装竖拉杆与斜拉杆。开始安装导轨,使其位于横梁上的导轮之间。随着结构施工上升,安装第三根横梁。在第二根横梁及第三根横梁之间安装竖拉杆与斜拉杆。8. 4.3安装注意事项：葫芦要严格按设计位置悬挂，避免脚手架升降时葫芦刮到横梁。8.5动力及控制系统的安装1 .5.1使用电动环链葫芦时，应遵守产品使用说明书的规定。2 .5.2葫芦使用前应检查、清洗，加机油、黄油，发现部件损坏应及时更换。8 .5.3葫芦环链须定期用钢丝刷刷净砂浆等赃物，并加刷机油润滑。要采取防水、防尘措施。9 .5.4在葫芦悬挂处的同层脚手架上安置电动控制台，要搭一小房间加锁，防止无关人员进入，并能遮风避雨。8.5.5控制台应设漏电保护装置。8.5.6三相交流电源总线进控制台前应加设保险丝及电源总闸。8.5.7升降动力线必须用四芯(4×lmm2)胶软线，其中一芯接地；动力线沿途绑扎在钢管上时，须作绝缘处理。8.5.8要避免升降动力线在升降中拉断。8.5.9所有葫芦接通电源后，必须保持正反转一致。9、爬架的升降9.1爬架升降流程图:脚手架升降I（安装斜K钢丝细（脚手架与内上撑拉I1入使用（按附录三检查）除除下层:一、拉相,i、动轨立即上提二层，挂在横梁田上层附墙点处混凝土I、强度达C15后拆模J怫除横梁、拉杆向工翻转:好葫芦及提升钢丝绳按按附录二检查）1.1 2将葫芦挂好并进行预紧，各葫芦环链松紧程度应一致。1.2 3进行升降前的检查，并填写“附表三：桁架导轨式爬架升降前检查记录表”。1.3 4除操作人员外，其他人员不得在脚手架上滞留。建筑物周围20米内严禁站人，并设专人监护。1.5 松开斜拉钢丝绳，解除脚手架及建筑物之间的约束。1.6 各提升点要速度均匀，行程一致。1.7 要加强升降过程中检查，主要内容有：升降是否同步。当相邻两点行程高差大于30mm时，应停止升降，通过点控将架子调平。支架是否出现明显变形。若变形明显，应停止升降，找出原因，进行处理。检查葫芦运行是否正常，链条是否翻链，扭曲。是否有影响升降的障碍物（升降前检查时就应该排除掉）。1.8 升降到位后，在底座处用钢管顶住墙壁，然后紧固斜拉钢丝绳，恢复脚手架及建筑物之间的约束。3JS腐番攀查，并填写“附表四：桁架导轨式爬架升降9. 10在下列情况下禁止进行升降作业：下雨、下雪、五级以上大风等不良气候条件下。视线不良时。分工、任务不明确时。10、爬架的使用9.1 1在爬架升降作业完毕，并填写“爬架升降后加固检查记录表”（见附录三）后方可使用。9.2 2爬架允许有三个操作层同时作业，每层施工荷载不超过2KNm2o9.3 3所有及爬架有牵连的其它设施（如物料平台等），在使用时应由建筑结构独立承担其引起的荷载。10. 4爬架不得施加集中荷载，不得施加动荷载。11. 5外墙模板不得以爬架作为加固支撑。10.6禁止下列违章作业:利用爬架吊运物品；在爬架上推车；在爬架上拉结吊装缆绳；拆除爬架部件；起吊时碰撞扯动脚手架。11、桁架导轨式爬架高空拆除11.1 爬架拆除是爬架使用中最后一个环节，要克服松一口气的想法，要思想上重视、管理上到位，现场应安排专人负责，统一指挥，杜绝各行其是。应分工明确，避免随心所欲。11.2 先搭设拆除平台，要求满足：平台面靠近爬架底座，使爬架坐落在拆除平台上。外沿距爬架外排立杆300mm；外沿设1.2m高防护拦杆。11.3 调紧斜拉钢丝绳,将脚手架连墙加固。11.4 在拆除前清除脚手架上的杂物、垃圾。11.5拆除人员佩戴三宝，拆除区域设警戒线，无关人员不得进入。11.6 拆除顺序应遵循以下原则：先拆上后拆下、严禁上下同时拆。先拆外侧后拆内侧、严禁内外同时拆。先拆钢管后拆爬架升降设备。先拆两提升点中间后拆提升点。架体拆完后再拆除斜拉钢丝绳。11.7 拆除一般按以下顺序：第一步：拆第三节主框架高度范围内脚手板、安全网、拆横杆、立杆、剪刀撑后，拆除第三节主框架。第二步：拆第二节主框架高度范围内脚手板、安全网、拆横杆、立杆、剪刀撑后，拆除第二节主框架；随后拆除最上一根横梁及及之相连的竖拉杆、斜拉杆、斜拉钢丝绳。第三步：在水平支承框架上层里外侧、下层里外侧用通长钢管加固，为整体拆除起吊作准备。第四步：松开水平支承框架及第一节主框架的连接螺栓，用塔吊整体吊至地面拆除。第五步：拆除下层斜拉钢丝绳，将第一节主框架及底座用塔吊整体吊至地面拆除。第六步：拆除最最后两根横梁及及之相连的竖拉杆、斜拉杆。11.8 拆除中注意事项：拆除的物件应轻拿轻放,严禁抛扔。拆除的物件应随拆随运，避免堆至楼面，造成吊运困难。拆除的物件及时清理、分类集中堆放。12、质量保证措施12.1 穿墙螺栓预留孔埋件：确保穿墙螺栓预留孔埋件位置准确。预留孔水平绝对偏差应£10mm（相对于定位轴线）；两预留孔水平相对偏差应£20mm（水平投影差）；预留孔垂直偏差应£20mm（相对于梁底）。12.2 导轨（竖向主框架）垂直偏差不应大于5%o,且不应大于60mmo12.3 脚手架基本尺寸及注意事项：立杆纵距W1.50米，大横杆步距1.80米，架宽0.9米。相邻大横杆接头应布置在不同立杆纵距内。相邻立杆接头不得在同一步架内。12.4 架体搭设完毕，试提升一层后，由总包方组织验收。13、爬架安全使用事项在爬架使用全过程中，应认真贯彻“安全第一，预防为主”的方针。1.1 1施工人员应遵守现行建筑施工高处作业安全技术规范(JGJ80)、建筑安装工人安全技术操作规程(80建工劳字第24号)的有关规定。各工种人员应基本固定，并持证上岗。1.2 施工用电应符合现行施工现场临时用电安全技术规范(JGJ46-2005)的要求。1.3 架体外侧用密目安全网围挡并兜过架体底部，底部还应加设小眼网，密目安全网与小眼网都应可靠固定在架体上。1.4 4物料平台应单独设置、单独升降，不得及爬架共用传力杆。1.5 五级以上大风、下雨、下雪、浓雾及夜间禁止进行升降作业。1.6 落实安全检查工作，特别是升降前与升降后固架检查，认真进行检查记录。1.7 提升前钢丝绳预紧过程中，应避免引起过大超载。1.8 升降作业过程中，必需统一指挥，分工明确，指令规范，并配备必要巡视人员。1.9 在进行升降作业时，外架上不得进行施工作业，无关人员不得滞留在脚手架上。13. 10升降作业过程中，应防止电动葫芦发生翻链、绞链现象。13.11 穿墙螺栓的位置一定要准确，爬架升降时,应随时检查导轨是否过度挤压横梁或脱离导轮约束。13.12 升降到位后，脚手架必需及时固定，在没有完成固定工作并办交接手续前，脚手架操作人员不得下班或交班。13.13在拆装时要随时检查构件焊缝状况、穿墙螺栓是否有裂纹及变形。13.14滑轮、各导轮及所有螺纹均应定期润滑，确保使用时运动自如，装拆方便。13.15升降控制台应专人进行操作，禁止闲杂人员进入。13. 16在使用过程中，脚手架上的施工荷载需符合设计规定，严禁超载，严禁放置影响局部杆件安全的集中荷载。建筑垃圾应及时清理。13.17爬架只能作为操作架，不能作为外模板的支模架。13.18不得随意减少、移动、拆除爬架的零部件。附表一：专用设备表（XX汽配新城）序号名称规格单位单套数量套数总数且里备注1横梁1.=763mm根324721.=1363mm根3待定1.=1763mm根3待定1.=1963mm根3待定2调节拉杆一根42496层高3销轴20365个12288GB882-86B型4开口销5328个12288GB91-865葫芦吊点横梁个1246制动轨1.=4500mm个124层高20大销轴303140个124GB882-86B型8开口销6.3340个124GB91-869底座（防坠装置）个12410穿墙螺栓M30X套6144墙厚11垫板块614412电动葫芦10t35m个113半配13电控柜1511台一一114电缆线43Imm2m15钢丝绳633719.5根124248米/根633715根4965.5米/根16绳卡Y20个8192Y15个3276817花蓝螺栓M24oo型个496序号名称规格单位单套数量套数总娄旦里1备注18竖给4÷节22448向主第二节节248框架第三节节248加长节待定节24层高19底部承力框型横杆根弦杆弦60根24500mm弦120根HOOmm弦150根1400mm弦180根1700mm竖杆竖180根1700mm木斜120根1953mm斜150根2120mm斜180根2315mm20螺栓M12X40套螺纹30M20×40套螺纹30附表二：桁架导轨式爬架验收表工程名称施工单位验收类别()组装后提升，投入使用()封顶后下降，投入使用()恢复使用验收记录()是否填写“桁架导轨式爬架升降前检查记录表”()扣件拧紧质量50%抽检是否全部合格其它事项：验收思见厂方签名：年月日分包方签名：年月日总包方签名：年月日附表三：桁架导轨式爬架升降前检查记录表工程名称检查日期年月日施工单位爬架编号爬架位置第层（爬架底部所处楼板层数）检查项Il口格标准提升点编号升降结构穿墙螺栓螺栓、垫板数量齐全;螺杆无裂纹,无损伤;螺母紧固。横梁上下横梁对齐,在同一垂直面内,无偏扭。拉杆拉杆调至最紧并吃劲,不允许松动；丝扣润滑良好。销轴杆身无损伤，无弯曲变形。葫芦吊点吊点牢靠。动力系统葫芦无翻链,扭链现象。钢丝绳无断股现象;钢丝绳在滑轮轮缘槽内;各点预紧程度一致。绳卡绳卡应同向布置,均应旋紧。防倾导轨及脚手架连结牢固。防坠装置导轮数量齐全。防坠装置制动杆及横梁连接牢靠，防坠装置的传动系统灵敏。脚手架扣件无松动,滑移现象；无影响脚手架升降的障碍物。说明：1用圆珠笔或签字笔填写,不得涂改。2 达到合格标准画不合格画“X二3 若所列各项全部合格,及升降操作无关的人员撤离脚手架后，可进行升降作业。结论同意提升不同意提升架子班长：工地安全员：附表四：桁架导轨式爬架升降后加固检查记录表工程名称检查日期年月日施工单位爬架编号爬架位置第层（爬架底部所处楼板层数）检查项目合格标准提升点编号升降结构穿墙螺栓螺栓、垫板数量齐全;螺杆无裂纹,无损伤;螺母紧固。说明：1 用圆珠笔或签字笔填写,不得涂改。2 达到合格标准画“。”，不合格画“X3 若所列各项全部合格,其他人员方可上架进行施工作业。结论同意提升不同意提升架子班长：工地安全员:附表五：桁架导轨式爬架基本技术指标序号项目技术指标1爬架高度4.55倍标准层高度2爬架中心宽度最大0.91.2m3架体步高及最大柱距1.8m4附着最大水平间距直线段:6.6m转角、圆弧段：5.4m5内排立杆中心离墙距离0.42.5m6单跨架体自重34吨7施工最大荷载结构施工2层X3KNitf装修施工3层义2KNm28升降速度9cmmin9单机额定荷载100KN10单机功率500W附表六：桁架导轨式爬架机位对应操作人员名单工程名称：设计单位：北京培基建筑技术开发有限责任公司使用单位：日期：本楼共设（个）机位职务姓名特种作业证（或身份证号负责的机架子班长安全员电工预埋人员预紧人员预紧人员预紧人员架子工架子工架子工架子工架子工架子工架子工架子工架子工架子工架子工架子工架子工架子工辅助工辅助工辅助工辅助工辅助工辅助工附录：桁架导轨式爬架制动机构的原理说明桁架导轨式爬架在升降过程中一旦发生动力系统失效，防坠装置能有效制止脚手架坠落，确保安全。具体地说：桁架导轨式爬架在升降过程中，正常状态下，提升钢丝绳克服底座中的弹簧作用力，通过杠杆使连板作用制动轴与制动轮向下、向外移动离开制动轨，使爬架能正常升降。但是，桁架导轨式爬架在升降过程中，一旦发生葫芦链条或提升钢丝绳断裂开，杠杆在底座中的弹簧作用下使连板作用制动轴与制动轮向上、向内移动夹紧制动轨，使爬架能有效制止脚手架坠落，确保安全。
