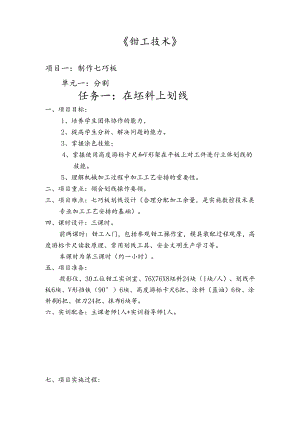

钳工技术项目一：制作七巧板单元一：分割任务一：在坯料上划线一、项目目标：1、培养学生团体协作的能力，2、提高学生分析、解决问题的能力。3、掌握涂色技能；4、掌握使用高度游标卡尺和V形架在平板上对工件进行立体划线的技能。5、理解机械加工过程中加工工艺安排的重要性。二、项目重点：领会划线操作要领。三、项目难点：七巧板划线设计（合理分配加工余量，是实施数控技术类专业加工工艺安排的基础）。四、课时设计：三课时。前两课时：钳工入门，包括参观钳工操作室，模具装配过程观摩，高度游标卡尺读数原理、常用划线工具、安全文明生产学习等。本课时为第三课时（约一小时）。五、项目准备：投影仪、30工位钳工实训室、76X76X8坯料24块（1块/人）、划线平板6块、V形挡铁（90°）6块、高度游标卡尺6把、涂料（蓝油）6份、涂料刷6把、锂刀24把、抹布6块等。六、实训配备：主课老师1人+实训指导师1人。七、项目实施过程:项目过程项目内容备注项目内容智戏来学学用游入发的利力导激生项目过程导入备注七巧板演变成拼图游戏新课一、下发七巧板划线图、坯料、实训任务单,设问七巧板彩图与划线图为什么会不一样？定义：划线是指在毛坯或工件上，用划线工具划出待加工部位的轮廓线或作为基准的点和线，明确加工的尺寸界线意图：突出工件划线都必须精心设计。任一:1.tf工件涂色后须凉干项目过程项目内容备注任务一：1、清理工件毛刺（两相互垂直的侧面边上倒角1×45o）2、涂色（76X76两大平面上均匀的涂上蓝油）。任务二：七巧板划线设计分析。目的：进行合理布局，以便能够按图纸要求加工出七个不同形状的“零件”。知识：锯缝宽度1、设问：7、引出高度游卡尺V铁在划线中的作用。MXZ图示几条水平线可以通过什么方法来划出？2、划线过程分析图一图二翻转90°项目过程项目内容备注划线过程分析七个“零件”在76X76X8坯料中的布局。检查加工余量分配是否合理任务三：II，y2,Ii一1高度游标卡尺I_ll-l-rrr-jjr三一，j项目过程项目内容备注任务三：项目示范：根据上面分析，主讲老师和实训指导师进行项目示范。（学生观看）划线动作要领：把工件放在V形架上；工件的两侧面紧贴V形架上的夹持部件（教师示范）注：1、划线时，要使用高度游标卡尺划线头的两尖角。2、高度游标卡尺在划线平板上平稳移动是关键。动作要领SI利用高度游标卡尺来找到工件对角线的位置（关键尺寸）任务四：分小组完成七巧板划线工作。（主讲老师和实训指导师进行巡视指导、纠错）可能存在的问题：学生自己动手1、对高度游标卡尺读数原理学生还没完全掌握；2、工件在V型块中划线时学生用手固定不牢靠，导致划线不平整、不清晰；3、学生对同一条线进行多次重复划线，导致划线不平整、不清晰；4、学生划线时用力不当，导致划线不平整、不清晰。完成划线，动作要领需要同学在实践中慢慢领会。任务五：交流心得，组员互评，总结。（填写实训现场评分表。）钳工技术任务单项目一：制作七巧板单元一：分割任务一：在坯料上划线一、项目准备过程：上两课时：钳工入门，包括参观钳工操作室，模具装配过程观摩，高度游标卡尺读数原理、常用划线工具、安全文明生产学习等。本课时：1、准备：投影仪、30工位钳工实训室、76X76X8坯料24块（1块/人）、划线平板6块、V形挡铁（90°）6块、高度游标卡尺6把、涂料（蓝油）6份、涂料刷6把、锂刀24把、抹布6块等。2、分组：将24名学生分成6小组（每小组至少有两位同学已经掌握高度游标卡尺读数原理）。3、领取实训材料及图纸（人手一份）。二、项目实施过程：任务一：清理工件毛刺（两相互垂直的侧面边上倒角1X45°）o涂色（76X76两大平面上均匀的涂上蓝油）。任务二：七巧板划线设计分析。任务三：观看老师划线示范过程。任务四：分小组完成七巧板划线工作。任务五：交流心得，组员互评，总结，填写实训现场评分表。任务一：在坯料上划线实训现场评分表学生姓名工位号序号评价内容评价要求配分评分标准得分1工具设备使用维护工量具摆放要符合操作规范，不能混放在一起10工量具摆放不符合操作规范，混放在一起扣10分2工量具使用时要轻拿轻放10工量具使用时不轻拿轻放扣10分3操作规范图色前进行毛刺清理5图色前未按规定进行毛刺清理扣5分4工件表面均匀图色10未按规定对工件表面进行均匀图色扣10分5划线前清理划线平台、V型块上的灰尘5划线前未按规定用抹布清理划线平台、V型块上的灰尘扣10分6划线前检查高度游标卡尺5划线前按规定检查高度游标卡尺扣5分快速、正确进行高度游标卡尺读数5没能掌握游标卡尺读数原理扣5分7划线过程操作规范10划线过程操作不规范扣10分8划出的线条平直、清晰10划出的线条不平直、不清晰一条扣2分，扣完为止9线条必须一次性划出10出现重复划线一条扣2分，扣完为止10安全文明生产实训前将实训服装穿戴整齐5实训服装穿戴不整齐扣5分11工作场地保持清洁、整齐有序，不准乱放各种物品10工作场地不清洁扣5分乱放各种物品扣5分12工作完后，铁屑和油类等污物要及时清理5不清理扣5分合计得分备注评分人员签名
