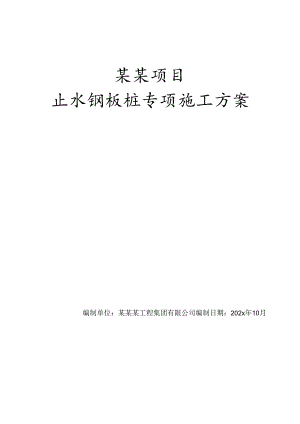

某某项目止水钢板桩专项施工方案编制单位：某某某工程集团有限公司编制日期：202x年10月第一章工程概况11.2周边情况11.3降水设计概况11.4工程地质情况11. 5水文地质情况1第二章编制依据22. 1编制依据22. 2编制原则3第三章钢板桩施工工艺33. 1施工工艺流程33. 2测量施工方案33. 3钢板桩打设3第四章降排水系统施工44.1降排水系统设计44. 2排水系统施工44. 3降水系统施工4第五章施工管理及作业人员配备和分工54.1 施工组织机55. 2劳动力计划6第六章施工安全保证措施76. 1施工安全保证措施86.2文明、环保及节能措施96.3土方开挖安全技术措施106.4临边防护措施116.5雨季施工、炎热高温天气保障措施12第七章计算书及相关施工图纸137.1井点降水计算书13第一章工程概况1.l总体概况序号项目内容备注1工程名称某某（某某#住宅楼、某栋及某期地下室）2建设单位某某房地产开发有限公司3设计单位某省某某岩土工程有限公司4勘察单位某某勘察设计有限公司5监理单位某某工程咨询有限公司6施工单位某某工程集团有限公司电梯井部位深度较低，地下水丰富开挖过程中易产生土方坍塌安全隐患，为保证施工安全、顺利进行，在电梯井周边一圈使用止水钢板进行拦截。特编制钢板桩施工专项方案，施工现场严格按方案执行。1.2周边情况1 .周边建（构）筑物情况场地北侧西段地下室外墙距离红线16.Om,红线外为待建规划用地，场地空旷，该段二层地下室，开挖深度为9.2119.6m,该段支护形式为放坡喷锚+桩锚支护；场地西侧地下室外墙距离红线大于19.0m,红线外为已建碧桂园项目道路，已建楼房基础形式为桩筏基础，该侧为一层地下室，开挖深度为6.2m,采用放坡喷锚+水泥搅拌桩支护形式，基坑开挖位置距离已建楼房较远，施工过程中对建筑物影响较小；1.3降水设计概况本工程按照基坑支护图纸要求主要采用以下措施对坑底集水、降水井抽出的地下水、基坑周边的汇聚的水采用临时排水沟明排方式。1.4工程地质情况根据某某某期项目岩土工程勘察报告，本项目地貌类型为开阔平坦的冲、洪积滨海平原地貌，主要揭露杂填土、含黏性土粉砂、含黏性土砾砂、粗砾砂、黏土1、黏土、粗砾砂1、粗砾砂。1. 5水文地质情况某市区域地质构造属南康盆地西隅，为沉降盆地，上覆地层由上而下主要为第四系中更新统某市组（Q2b）,下更新统湛江组（QIZ）和第三系地层。盆地基底主要为志留系泥质砂岩、粉砂岩、砂岩等，局部地段为花岗岩侵入体。根据场地地下水埋藏情况分析，对于本工程有影响的地下水主要为第一层潜水，其分布范围主要含黏性土砾砂、粗砾砂，水量丰富，补给来源充沛，对工程施工影响较大。第二章编制依据2 .1编制依据（1）本工程施工设计图（2）某某某期项目岩土工程详细勘察报告（3）*建筑法（4）建设工程质量管理条例*令第279号（5）建设工程安全生产管理条例*令第393号（6）安全生产许可证条例*令第397号（7）建设工程质量检测管理办法*建设部令第141号（8）建设工程勘察设计管理条列*令第297号（9）危险性较大分部分项工程安全管理规定住建部令37号（10）住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知（建办质（202x）31号）（三）某省建筑工程安全生产管理办法（12）关于加强建筑基坑施工管理的通知（桂建质（202x）36号）（13）相关技术规范及规程：建筑地基基础工程施工质量验收标准（G某0202202x）；建筑工程施工质量验收统一标准（G某0300202x）建筑施工土石方工程安全技术规范（JGJI80-202x）；建筑施工安全检查标准（JGJ59-202x）；施工现场临时用电安全技术规范（JGJ46-202x）；建筑深基坑工程施工安全技术规范（JGJ311-202x）；建筑机械使用安全技术规程（JGJ33-202x）；某省建筑基坑工程安全管理规范（D某5T960-202x）；建筑基坑支护技术规范（DBJT45-065-202x）；建筑基坑工程监测技术规程（DBJT45-011-202x）；建筑边坡工程技术规程(DBJT45-012-202x)；2. 2编制原则充分认识某某项目某期基坑支护工程工地质、水文地质及周边环境的特点，结合基坑支护工程的施工特点，使用可靠成熟的方法，做好信息化施工，确保深基坑工程安全稳定。第三章钢板桩施工工艺2.1 施工工艺流程放线定位一板桩放线定位一挖槽一安装吊机一打设板桩一拆除托架一挖土一支撑安装一挖土一管道安装一回填一支撑拆除一拔除板桩一回填3. 2测量施工方案对业主所交桩位及资料，及时进行复测，并将复核结果上报监理单位并保存。根据图纸要求对拉森钢板桩进行测量定位。4. 3钢板桩打设在板桩运至现场在打设前，应对其进行检查，板桩立面应平直，锁扣合乎标准，对锁扣不合的进行修整合格的再用。同时应将桩尖处的凹槽底部封闭，避免泥土挤入锁扣应涂以黄油。钢板桩采用SPTn拉森U型钢板桩，规格为400*125*13mm,钢材为Q235钢。钢板桩使用6m的桩，钢板桩施工顺序应由A点向E点施工。履带吊停在离打桩点就近的施工平台，侧向施工，便于测量人员观察。挂上振动锤，升高，理顺油管及电缆。锤下降，开液压口，拉一根桩至打桩锤下，锁口抹上润滑油，起锤。待钢板桩尖离开地面30Cm时，停止上升。锤下降，使桩至夹口中，开动液压机，夹紧桩。上升锤与桩，至打桩地点。对准桩与定位桩的锁口，锤下降，靠锤与桩自重压桩至地面以下一定深度不能下降为止。试开打桩锤30秒左右，停止振动，利用锤惯性打桩至坚实土层，开动振动锤打桩下降,控制打桩锤下降的速度，尽可能的使桩保持竖直，以便锁口能顺利咬合，提高止水能力。板桩至设计高度前40Cm时，停止振动，振动锤因惯性继续转动一定时间，打桩至基础底。松开液压夹口，锤上升，打第二根桩，第一、二块板桩打设位置和方向要确保精度，起止水钢板桩专项施工方案导向板作用，每入土一米测量一次，板桩打设桩身发生倾斜时，用钢丝绳拉住桩身，边拉边打，逐步边打，逐步纠正，以上类推至打完所有桩。第四章降排水系统施工4.1 降排水系统设计为确保工程安全，为地下施工提供干燥作业条件，本工程主要采用止水帷幕与集水明排的方式进行基坑降(排)水。降水工作期限为地下室抗浮措施施工完成，且塔楼建筑高度满足抗浮要求，并经建筑设计复核允许后方可停止降水。止水帷幕内基坑开挖遇地下水时采取设置集水沟、集水坑集水抽排，必要时设置井点降水；地下水位根据需要降到基坑开挖深度以下60Omnl左右即可，不可超量降水，降水时间连续进行，直至地下室底板完成施工，并使混凝土达到设计强度后停止降水。(2)基坑坡顶、坑底四周分别设置宽度300×400mm排水明沟，沿排水沟设800mm×800mm×120Omm集水井，积水经沉淀后排入市政管网内。4.2 排水系统施工集水井及集水沟沟壁砖砌材料采用页岩砖、粉煤灰砖、炉渣砖、灰砂砖等符合国家及地方相关规程、规定的用料。坡底、坡顶排水沟及集水井做法详见下图：>,3%PZ3。0排水沟大样图4.3降水系统施_1.止水帷幕内基坑开挖遇地下水时采取设置集水沟、18厚水泥砂浆抹面/灰砂比1：3/g31sl,'bw产,800广,集水井大样图集水坑集水抽排。第五章施工管理及作业人员配备和分工5.1 施工组织机5.1.1 管理模式本工程项目将按项目法进行施工，尤其对工程的质量和工期将制订出详细严格的管理制度，由项目经理负责项目的各项资源的配置，我方将为本项目部提供一流的设备和各方面的精英组成项目班子，对各专业人才的使用，我方将采取灵活的管理方式，允许项目经理在全公司范围内选择使用。5.1. 2施工组织机构我方将根据某某项目某期基坑支护工程的规模和特点，拟配备足够的、有现场施工经验的专业技术人员，组成项目经理部。项目经理部设项目经理1名和技术负责人1名组成管理核心领导层。管理层设工程施工员、质量员、安全员、合同预算员、设备材料员板桩施工等的职能管理人员。项目经理由曾担任类似工程项目经理、有丰富的现场施工、指挥、调度经验并具有项目经理资格的专业技术人员担任。技术负责人由对类似工程施工具有丰富实践经验的工程师担任。根据该工程施工管理实际需要，配备了有施工实践经验的各有关专业的工程师，具体情况见下述有关表格。劳动力的投入按工程施工的需要进行动态调整。保证满足工程施工进度的需要。5.2劳动力计划本工程施工前本司将组织优秀的人员组成项目部，并按工程施工工种及工序组织相应管理人员、熟练技工及其他相关人员进行配置，要求所有进场的作业人员必须进行安全教育，特种作业人员必须培训合格，持证上岗，并进行进场前各项交底、使所有入场人员了解工程目的，熟悉工程流程与专项技术要求，对施工中不能胜任的人员立即更换。工程主要人员及计划人数见下表所示。吊车司机、挖机司机、降水井技工、电工、普工等工种组成，共计10人。第六章施工安全保证措施6.1 施工安全保证措施6.1.1 一般安全保证措施(1)安全管理网络由项目经理牵头负责，由技术负责人分管。安全员和物资设备组，具体抓安全措施的制订落实；质量安全组，从技术方案角度来落实安全生产措施。建立专职安全员责任制度，并由他们抓好班组长和安全员，将安全生产落实到人，保证项目的顺利实施。(2)安全隐患：主要危险源分析本基坑支护工程土方开挖施工过程中，现场可能存在着的几种主要引发安全事故的危险源，需要认真细致地对危险源逐个进行识别分析，采取相应的预防措施予以消除或者使其不能发生，将事故消除于萌芽状态。本基坑工程土方开挖施工中主要的危险源如下：基坑坍塌基坑坍塌主要是由流砂、涌水、水冲、滑坡引起的塌方，产生原因有：基坑周边堆有较重的荷载；没有符合要求的排水、降水和支护措施；基坑渗水、流砂、涌水引发坍塌事故；大暴雨自然灾害引起；高处坠落基坑施工中高处坠落主要是基坑周边未设防护栏杆及挂设安全网，施工人员坠落于坑中发生事故；基坑中部分较深的预留口、坑口没有严实地用盖板遮盖起来；物体打击物体打击事故是由各种原因引起的基坑顶落物、崩块、滚动体对基坑内作业人员引发的物体打击伤害事故。触电触电事故主要是临时施工用电未设置或不合格的接地、漏电保护设施；未设门或未上锁的电箱，施工人员易误接触的露电电器；钻孔作业中机械碰到高压线路或吊车吊装过程中碰到临时用电线路引发；机械伤害主要是由基坑施工中各种施工机械、施工机具引发的，如搅拌机未设安全防护罩，钢筋调直机场地两侧未设安全防护栏杆等；车辆伤害主要是由基坑土方运输车辆具引发的。(3)危险源的预防措施施工前进行安全三级教育及安全技术交底，操作人员必须持有上岗证，在操作过程中必须遵守该机械有关的操作规程。在工作中操作人员和配合作业人员必须按规定穿戴劳动保护用品，长发应束紧不得外露,高处作业必须系安全带。 机械必须按照出厂使用说明书规定的技术性能，承载能力和使用条件，正确操作、合理作用，严禁超载作业或任意扩大使用范围。 机械上的各种安全防护装置及监测、指示、仪表、报警等自动报警，信号装置应完好齐全。安全防护装置不完整或失效的机械不得使用。机械维修必须断电并加锁，设人监护。变电所、空压机房等易发生危险的场所，应在危险区域设限处，设置围栅和警示标志，非工作人员未经批准不得入内。挖掘机、起重机、打桩机等主要作业区域应设立警告标志及采取现场栏护措施。在机械产生对人体有害的气体、液体、尘埃等场所必须配置相应的安全保设备和三废处理装置，限制在规定的限度内。基坑临边围护：基坑周围须设置钢管临时防护栏杆。防护栏杆必须自上而下用安全立网封闭，并在栏杆下边设置严密固定的高度不低于18cm的脚板。钢管横杆及杆柱均应用48×3.Omm的钢管，防护栏杆应由上、中、下横杆及栏杆柱组成，上杆离地面高度为1.2m,离基坑边线1.5m范围内，严禁堆载如土方、模板等杂物。坍塌预防措施。做好基坑降排水工作；检查水体排放管道的畅通，清除易堵塞物；基坑顶部和底部四周设排(截)水沟、集水井，并及时排抽；按施工图要求在各边坡面设置泄水管;上部支护未达到设计强度要求不得进行下部施工；不得超挖；按图施工；基坑边2米范围内严禁堆载；土方外运不得危机边坡安全。高处坠落预防措施。基坑边设置1.2米高防护栏杆并设置不低于18CnI高档脚板；用钢管设置2米宽人行通道；高处作业要使用安全带；搭设安全操作平台。止水钢板桩专项施工方案物体打击预防措施：戴好安全帽；材料堆放整齐；尽量避免交叉作业；交叉作业必须设置安全防护棚；工具应随手放入工具袋；传递物件严禁抛掷。11触电预防措施：施工现场一切电器线路、用电设备的安装和维护必须由持证电工负责；必须按经审批的临时用电施工组织设计进行施工；电工每天做好安全巡检记录；经常检查电器设备的安全性；按JGJ46-202X要求三级配电两级保护；采用三相五线制TN-S接零保护系统正确使用漏电保护器。总配电箱，分配电箱，开关箱要设置防雨棚及设门锁。12机械伤害预防措施：机械安装要平稳可靠；传动部分要有防护罩；机修工经常检查施工机械；避免机械带病作用和超负荷工作；严格遵守机械安全操作规程；需要持证上岗的部分机械操作人员必须持证上岗。13车辆伤害预防措施：车辆不得带病工作；司机必须持证上岗；停止作业时车辆必须停放在安全可靠的地方；加强夜间施工照明；车辆上下坡道不得太陡；雨天路滑要有防滑措。(4)安全管理措施：安全生产责任制：建立以项目经理为首的项目部安全防火监察执法小组，进行巡回检查和抽查；各施工队设专职安全员跟踪检查，对查出的违章及安全隐患要定人、定时、定措施整改。落实各级人员的安全生产责任制，责权明确，严格管理、奖罚分明。建立完善有效的安全管理系统，切实行使安全监察职能。并安排有安全工作经历且熟悉施工工作的同志专门负责安全。各作业队要设安全监督检查员，使安全工作随时有人抓、有人管，处于受控状态。坚持“安全第一，预防为主，综合治理”的方针，把安全当作第一位工作来抓，下大力气增强全员安全意识，落实安全生产责任制，严格执行安规以及安全检查和安全奖罚制度，坚决实行安全生产否决权。调查处理事故坚持“四不放过”原则。认真落实施工现场安全防护设施的投入，确保其功能正常发挥，并为现场职工提供必要的安全防护和劳动保护用品。加强作业人员的自我保护，使安全生产建立在科学的管理、先进的技术、可靠的安全技术措施及防护设施的基础上。编制施工组织设计或作业设计时，要编制安全技术措施；作业前要认真进行安全技术措施交底并作好记录。大型机械设备应挂牌专人操作，专人指挥，并经常维护保养。严格遵守安全技术操作规程及交通规则。深坑作业、夜间施工和临时占道作业必须具备相应的安全防护措施和警示标志如安全标志牌及警示牌、安全带、充足的照明、交通疏散提示牌、防护栏、防护棚(板)、限高标志牌等。加强临边口及施工区的安全防护检查，确保人车安全。严禁违章指挥和野蛮施工，严肃安全纪律和劳保纪律。编制临时用电施工组织设计，架设三相四线制电缆线，实行三级漏电保护和“一机一闸一漏电保护”，开关箱要加锁并有防雨措施。风力在六级以上时，严禁高空作业和吊装作业，高空中的对象、施工用料等要采取临时固定措施。台风前，要检查临时用电设施，该断电的要断电；大的临时设施及防护设施要采取相应的加固措施。按规定挂设灭火器，经验收合格后方可启用。加强用电、明火及易燃易爆物品的使用、防护检查。本公司将建立、健全各级各部门的安全主产责任制，责任落实到人：各项经济承包有明确的安全指标和包括奖惩办法在内的保证措施。11安全教育培训及措施：新进企业工人进行公司、项目部和班组的三级教育和有针对性的安全技术交底工作，由安全员负责落实，并办好签字及按手印等手续。工人变换工种，进行新工种的安全技术教育。工人应掌握本工种操作技能，熟悉本工种安全技术操作规程。认真建立“职工劳动保护记录卡”并及时做好记录。任何分包单位进入施工现场必须对所属之施工管理人员及施工人员在施工总承包单位参加的前提下进行全面教育，并对施工现场的一些特殊部位进行详细交底，同时记录在案。而各工种则由分包单位自行安排教育，并将教育记录交施工总承包单位处。12安全学习：在施工过程中，任何人必须参加每周一次的安全学习，并把学习的内容、记录交施工总承包单位处备案；安全交底：每个分项工程开始，必须进行安全交底，交底内容亦交施工总承包单位处备案。13安全例会：每周一早上是施工现场全体人员的安全例会时间，由施工总承包单位对全体现场施工人员进行集中学习与训话，强调本周之安全重点。14施工组织设计：在施工组织设计中编制的安全技术措施，经技术负责人审查批准。15分部分项工程安全技术交底:进行全面的针对性的安全技术交底，受交底者履行签字手续。16特种作业持证上岗：特种作业人员应经培训考试合格持证上岗，操作证必须按期复审，不得超期使用，名册齐全。17安全检查：作好建立定期安全检查制度。有时间、有要求、明确重点部位、危险岗位。安全检查记录查出的隐患应及时整改，做到定人、定时间定措施。18班组“三上岗、一讲评”活动：班组在班前须进行上岗交底、上岗检查，上岗记录的“三上岗”和每周一次的“一讲评”安全活动。对班组的安全活动，设有考核措施。19遵章守纪、佩戴标记。严禁违章指挥、违章作业。各类人员应戴不同颜色的标记；止水钢板桩专项施工方案20工伤事故处理：建立事故档案，按调查分析规则、规定进行处理报告，本着“四不放过”的原则进行处理，查明原因，教育大家，并落实整改措施。重大事故必须及时地向上级部门及地方有关部门汇报，积极配合和接受有关部门的调查和处理。(5)其他应注意事项： 险情发生后应立即组织人员疏散，然后组织抢险。 排水若引起周围环境的明显影响，应立即停止施工，并采用措施。2.1 .3基坑边坡限载措施(1)在基坑边上用中48钢管设置防护栏杆高1.2m,立杆间距2.0m。(2)本基坑工程周边超载：除特别说明外，基坑坡顶堆载不得超过IOkPa,堆载距坡顶边线距离不小于1.5m。基坑周边建筑物中，就基坑东侧“璟丰云尚”大厦较高，但距离基坑较远，距离为Ilnb塔吊计划位于基坑内安装，基坑周边为防止影响基坑边坡稳定，而不设置车道。因此不存在塔吊及行车对基坑支护造成的影响。(3)基坑周边设警示牌(如严禁堆放物、机械行走、严禁逗留等)，夜间加设红色灯标志。(4)作业人员休息必须远离基坑边及放坡处，不能在基坑边逗留。(5)所有一切服从指挥，人员尽量远离基坑边，如有必要，必须有监护人员监护情况下方可操作。2.2 文明、环保及节能措施针对本工程所处位置的特点，结合我公司现场标准化管理规定，成立以项目经理为首的环保工作领导小组，建立施工现场环保自我保证体系，做到责任落实到人。对现场产生的噪音、扬尘等污染采取以下措施，以减轻各种污染及噪音扰民。做好施工现场环境保护的监督检查工作，对存在的问题及时采取纠正和预防措施，并做好文字记录和存档工作。6. 5土方开挖安全技术措施(1)准备工作：土方开挖前，进行现场勘察，摸清工程情况、地质、水文情况，以及地下埋设物、电缆线路、上下水管道、煤气管道、邻近建筑等情况，以便有针对性的采取安全措施。按批准的施工组织设计和安全防护措施进行技术和安全交底。2 2)土方开挖安全措施：根据土方工程开挖深度和工程量大小，选择开挖方案。开挖时必须避免破坏基坑边坡护面结构，待上层的结构达到土方开挖条件时，方可开挖；弃土应及时运出，如需要临时堆土或留作1口1填土，堆土坡脚至坑边距离应按挖坑深度、边坡坡度和土的类别而定。及时采取排水措施，以免基坑被水浸泡，造成坑壁土质松软、土方下滑、坍塌造成人员伤亡。采用机械挖土时，需要人员来配合清底，但在清底、清边时，要待机械停止工作时进行,以免机械伤人。(3)排水工程安全措施开挖底面低于地下水位的基坑(槽)时，地下水会不断渗入坑内，坑内积水不及时排走，不仅会使施工条件恶化，还会使土被水泡软后，造成边坡塌方，危及人员安全。因此，为保安全生产，在基坑开挖前和开挖时，必须做好降水工作。雨期施工时，应在基坑四周或水的上游，开挖截水沟或修筑土坡，以防地表水流入基坑内。基坑开挖过程中，在坑底设置集水井，并沿坑底的周围或中央开挖排水沟，使水流入集水井中，然后用水泵抽走，抽出水应予以引开，严防倒流。3 .6临边防护措施(1)临边防护本工程基坑属深基坑，对坑边作业已构成危险，按建设工程现场安全防护标准的规定，应搭设临边防护设施，具体做法如下：临边防护栏杆采用钢管栏杆及栏杆柱均采用48X3.OInm的管材，以扣件或电焊固定。防护栏杆由三道横杆及栏杆柱组成，上横杆离地高度为1.2m,中横杆杆离地高度为O.85m,下所有护栏用红白油漆刷上醒目的警示色，钢管红白油漆间距为20Omnb安全通道上悬挂提示标志，护栏周围悬挂“禁止翻越”、“当心坠落”等禁止、警告标志。基坑周围应明确警示堆放的材料不得超越基坑边2米范围警戒线，基坑边警戒线内严禁堆放一切材料。(2)上下通道基坑施工作业人员，必须设置专用通道，不准攀登护坡以保安全。基坑内作业设置上下通道，本基坑工程在基坑四个小分区坑壁各设置1道施工作业人员上下通道(详见土方开挖平面示意图)，用钢管焊接固定在护壁上保证安全行走。通道搭设采用钢管，宽度2m,扶手高度1.2m,踏步高20Onmb步宽25OnInb扶手两侧密目安全网拦设。扶梯示意图：6.7雨季施工、炎热高温天气保障措施6.7.1雨季施工保障措施(1)掌握气象资料，与气象部门定时联系，定时记录天气预报，随时通报，以便工地做好工作安排和采取预防措施，尤其防止恶劣气候突然袭击对我公司施工造成的影响。(2)沿整个施工现场设置排水沟，并配备水泵，排除施工用水及雨水，雨后及时清除积水，保持整个施工现场的整洁。(3)做好施工人员的雨季培训工作，组织相关人员进行随机全面检查，尤其在大雨过后，此项工作必须进行。包括对临时设施、临电、机械设备防护等进行检查。检查施工现场的排水设施，疏通各种排水渠道，清理雨水排水口，保证雨天排水通畅。(4)雨季施工，应保证施工人员的防滑、防雨、防水的需要(如雨衣、防滑鞋等)。(5)雨季所需材料，设备和其它用品，如水泵、抽水软管、塑料布等提前准备，及时组织进行，水泵等设备应提前检修。(6)对混凝土采取遮挡措施，应及时用塑料布或油毡遮盖，保证混凝土不受雨水的影响。(7)雨季期间对水泥等材料进行覆盖，并做好材料堆场的排水。6.7.2炎热高温天气施工措施(1)因夏季气候炎热高温，露天作业时，合理调整工作时间，中午休息时间适当延长，尽可能避开中午最高温时段施工。(2)做好各种降温防暑工作，防止施工人员中署。工地设茶水供应站，保证施工操作人员的水分补充；饮食要卫生、饭菜要可口；设置遮阳降温凉棚，并配置防暑药品。(3)高温天气期间，每天在宣传栏向施工人员提示当天气温情况，及作息时间安排。第七章计算书及相关施工图纸7.1 井点降水计算书计算依据：1、建筑基坑支护技术规程JGJ120-202x2、建筑施工计算手册江正荣编著3、基坑降水手册姚天强编著一、水文地质资料土层编号土层名称厚度hi(m)渗透系数ki(md)1填土20.22粉土60.13细砂834中砂5012二、计算依据及参考资料该计算书计算主要依据为国家行业标准建筑基坑支护技术规范(JGJ120-202x),同时参阅了建筑施工手册(第四版)和姚天强等编写的基坑降水手册。三、计算过程降水井类型均质含水层潜水完整井边界条件基坑远离边界井点管露出地面高度h(m)0.2降水曲线坡度i0.15过滤器工作长度l(m)1过滤器半径rs(m)0.025降水井半径rw(m)0.04单井出水量q(m3d)18.813降水影响半径R(m)302.151基坑形状矩形基坑基坑长度A(m)85基坑宽度B(m)84基坑开挖深度Hl(m)10.5基坑底面至降低后的地卜水位距离s(m)0.5水位埋深dw(m)2含水层厚度H(m)35.43平均渗透系数k(md)7.953计算简图如下:示意图1、基坑等效半径矩形基坑：ro=0.29×(A+B)=0.29×(85+84)=49.01m2、平均渗透系数k=(ki×hi)hi=(0.2×0+0.1×6+3×8+12×21.43)(0+6+8+35.43)=7.953m3d3、井点系统的影响半径RoSd=H÷s-dw=10.5+0.5-2=9mSw=H+s-dw+r0×i=10.5+0.5-2+49.01×0.15=16.351m潜水含水层：R=2Sw(kH)05=2×16.351×(7.953×35.43)05=302.151mR0=R+ro=302.151+49.01=351.161m4、井点管的长度Hd>H+s+r0×i+h+l=10.5+0.5+49.01×0.15+0.2+1=19.552m5、基坑涌水量计算基坑远离边界：Q=11k(2H-Sd)Sd/In(ROr。)=3.14x7.953x(2x35.43-9)x9ln(351.161/49.01)=7063.809m3d6、单井出水量qo=12O11×rs×l×kk3=12O×11×O.O25×l×7.953,z3=18.813m3d,采用离心式水泵CD1.2型号即可，将水为连续不断降水、CD1.2为2m3h,一天出水量为：24*2=48m3d>18.813m3do7、井点管数量n=1.1QZqo=1.1×7063.809/18.813=4148、集水管总长矩形基坑：1.a=2x(A+B)=2x(85+84)=338m9、井点的间距1.d=1.a(n-1)=338/(414-1)=0.818m10、校核水位降低数值q=11k(2H-Sw)Sw/(ln(Rrw)+(ln(R(2rosin(j11n)=3.14×7.953×(2×35.43-16.351)×16.351(ln(302.1510.04)+(ln(302.151(2×0×sin(j11n)=29.53m3dSi=H-(H2-q(11k)×ln(R(2rosin(2j-l)112n)o5=35.43-(35.432-29.53(3.14×7.953)×ln(3O2.151/(2×ro×sin(2×j-1)×11(2×n)05=16.296mSd=9m满足要求！
