家属宿舍工程水电气安装施工方案.doc

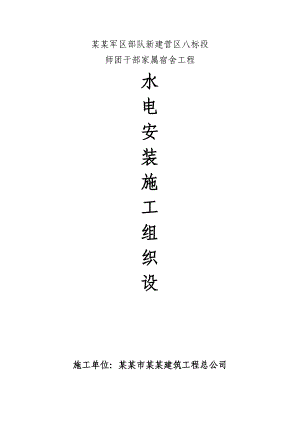

某某军区部队新建营区八标段师团干部家属宿舍工程水电安装施工组织设施工单位：某某市某某建筑工程总公司目录第一章 总述部分- 4 -一、 工程概况- 4 -1.1 工程概况- 4 -1.2 建筑特征- 4 -1.3 编制依据- 4 -1.4 施工管理与组织- 4 -第二章 电气部分- 5 -一.电气安装工程主要工作内容- 5 -1.1 供电部分- 5 -1.2照明系统- 6 -1.3防雷接地及安全措施- 6 -二、施工部署- 7 -2.1电气安装工程流程图：- 7 -2.2施工原则- 7 -2.3施工进度总体安排- 8 -2.4电气工程施工协调要点- 8 -2.5电梯、消防及智能化工程- 9 -三、电气安装专项施工组织设计- 9 -3.1 施工准备工作- 9 -3.2 技术准备工作- 9 -3.3 施工组织- 9 -3.4 施工部署的原则- 10 -四、主要分项工程施工工艺规程- 10 -4.1防雷接地- 10 -4.3 PVC硬质塑料管配管敷设- 12 -4.4 镀锌钢管的施工工艺:- 14 -4.5 室内电缆桥架及电缆沿桥架敷设安装- 16 -4.6 配电箱体安装- 20 -4.7 电线、电缆穿管敷设：- 23 -4.8 照明灯具安装- 26 -4.9开关、插座、轴流排气扇安装- 26 -4.10建筑照明通电试运行。- 27 -4.11 电气调试：- 28 -五、分部(子分部)工程验收- 30 -5.1检验批的划分- 30 -5.2验收质量控制资料- 30 -5.3建筑电气分部分项工程的质量验收记录- 30 -5.6变配电室通电后可抽测的项目- 30 -6.2 综合布线系统- 31 -七、电气安装与各工种间的配合- 31 -八、电气安装工程中常见问题与预防- 32 -第二章 给排水部分- 32 -一、给排水工程主要工作内容：- 32 -二、施工部署- 33 -2.1施工流程- 33 -2.2排水及雨落水管安装程序- 35 -四、主要分项工程施工工艺规程- 35 -4.1户用给水管道采用PP-R管热熔连接工艺。- 35 -4.2 PSP钢塑复合压力管施工工艺- 36 -4.3排水PVC管道施工工艺- 38 -第四章 安装工程材料及机械设备- 39 -一、材料计划（附）- 39 -二、材料供应保障- 39 -三、材料管理及使用- 40 -3.1施工项目的材料管理- 40 -第五章 工程安排及质量安全- 41 -一、 施工劳力安排- 41 -二、安装工程主要资源使用计划：- 42 -2.1、劳动力需用计划详见表- 42 -2.2、施工机械使用计划：- 42 -三、工程质量管理与措施- 42 -3.1工程质量管理目标- 42 -3.2、质量保证体系- 43 -3.3、技术措施- 44 -3.4、安装措施- 45 -3.5、抢工措施- 45 -3.6、设备及安装成品保护措施- 45 -3.7、安全文明施工措施：- 45 -3.8人员调整措施- 47 -3.9施工机具措施- 47 -3.10对不合格，不规范问题处理原则- 47 -第一章 总述部分一、 工程概况1.1 工程概况本工程是某某部队营区恢复重建营房工程。开工日期：2011年 1 月 31日， 2011年5月2日前实现主体工程封顶断水，竣工日期：2011年7月31日（竣工包括施工单位在工程完工后将环境卫生整治清洁经甲方验收合格），计划工期为 180 日历天。质量要求一次性竣工验收合格，争创军队优质工程；1.2 建筑特征建设规模：师团干部家属宿舍建筑面积为733.91平方米。结构为砖混结构1.3 编制依据1.3.1施工图纸1.3.2施工规范及标准图集 1.3.3建筑电气通用图集92DQ1-13 1.3.4等电位联结安装图集02D501-2 1.3.5建筑电气工程施工验收规范（GB50303-2002）1.3.6电气装置安装工程施工及验收规范1.3.7建筑给水排水及采暖工程施工质量验收规范GB 50242-20021.3.8住宅建筑规范GB 50368-20051.3.9建筑工程施工质量验收统一标准GB50300-20011.3.10四川省城市排水管理条例1.3.11通风与空调工程施工质量验收规范GB 50243-20021.3.12招标文件 1.4 施工管理与组织本工程采取项目施工法进行施工。施工现场建立以安装项目经理李永光为首的安装班子。为了能够圆满完成本工程的施工，本公司十分重视该项项目工程的施工和项目班子组成情况，决定抽调现场管理经验丰富的施工队伍来本工程施工。安装项目经理李永光选择组成项目安装队伍，现场责任工长夏清将负责本项目工程的安装全过程施工。在施工全过程中项目安装队必须服从公司质检门部和生产部门的检查和进度要求，公司质检和生产部门按月、季对项目进行检查，在检查过程中如果发现质量、进度与生产要求不符的地方立即通知项目项目安装队进行改进。对项目部不执行者进行严肃处理以至停止工作或撤换人员，现场项目经理部组织机构如下图：第二章 电气部分一.电气安装工程主要工作内容1.1 供电部分本工程为一类建筑，电源进线为220/380V低压电缆钢管埋地引入，本子项电源由低压配电房引来。采用TN-C-S系统作接零保护，所有电气设备非带电金属外壳均接保护零线（PE）。各类气体放电灯均自带电容器。电源电缆入室内穿过剪力墙时，需在墙身加设刚性防水套管，套管与墙面平齐,施工作法祥见图集02S404 防水套管p22页。室内低压系统采用220/380V放射式与树干式相结合的方式，对于单相容量较大的负荷或重要负荷采用放射式供电；所有落地式配电箱的安装，在安装前均做高为120mm基座和预埋8#槽钢及螺栓。1.2照明系统 本工程所有导线均为铜芯全塑五芯电力电缆及铜芯塑料导线，导线规格及各管路中导线数量见各有关系统图。1.3防雷接地及安全措施防雷接地保护：1.3.1本工程采用总等电位联结。1.3.2本工程接地系统采用综合接地的方法，将防雷接地、保护接地等合一，利用建筑物基础内主筋相互连接作为接地体，要求接地电阻不大于4欧姆，以实测为准，如达不到要求，应补打人工接地体。1.33利用基础地梁主筋焊联成闭合回路，然后用-40*4镀锌扁钢从两个不同方向引上与柱内作为防雷引下线的主筋焊接。1.3.4本工程基础接地部分施工具体做法请参见国家建筑标准图集03D501-3利用建筑物金属体做防雷及接地装置安装，图集03D501-4接地装置安装1.3.5本工程按三类.采取防直击雷,侧击雷及雷电波侵入措施考虑；在屋顶设置避雷带及防雷接闪器，凡突出屋面的所有金属构件等应与避雷带可靠焊接。避雷带采用-25*4的热镀锌扁钢沿女儿墙明敷设，避雷带连接线沿屋面明敷设，按照设计要求制作不大于20m*20m的网格。避雷引下线利用建筑物结构柱内二根主钢筋（16mm）作为引下线，与避雷带和基础筏板钢，做法祥见利用建筑物金属体作防雷及接地装置安装，均压环可靠焊接。（焊接处大于6倍钢筋直径双面满焊），距室外地坪上标高600mm处预留连接板，采用100×100×6钢板，连接板做法祥见图集接地装置安装。为防止侧向雷击，将每层建筑外边梁内两根主筋可靠焊接形成均压环,外墙上的所有金属窗构件、栏杆等较大金属物接成一体，再与所有防雷引下线可靠焊接。本工程使用的避雷接地采用联合接地体接，接地电阻值不得大于4欧姆，当接地电阻值达不到要求时，补打人工接地极，直到满足要求为止。安全措施：本工程子项配电系统接地型式采用TN-S制式，电源进线需做重复接地，楼内中性线（N），保护线（PE）均应分开，不得混接。正常不带电、绝缘破坏，可能带电的电气设备金属外壳、穿线钢管、电缆金属外皮、支架等均应可靠与接地系统连接，地下层变电所设总等电位端子箱，设备间、配电室、电梯井、电井内设-40×4热镀锌扁钢与底板钢筋焊成接地网格、电梯井内热镀锌扁钢与电梯轨道可靠焊接。进出建筑物的各种金属管道，在进出处应做等电位相连，采用-40×4铜带，由等电位连接带再采用BVR-1×25mm2多股铜导线，穿SC20镀锌钢管同接地装置可靠相连；电梯机房等处作局部等电位联结，并由局部等电位盘用BVR-1×25mm2多股铜导线穿SC20钢管与接地装置相连；卫生间设局部等电位利用结构主钢筋扁钢连接。二、施工部署2.1电气安装工程流程图：不合格设计交底、施工准备钢管敷设配电箱安装灯具开关插座安装熟悉图纸、技术、物资准备材料机具检验桥架线槽安装交 竣 工联体调试运行配合土建预留预埋接地装置焊接变配电设备安装接地干支线敷设封闭母线、穿线电缆敷设校、接线单体调试运行2.2施工原则2.2.1本专业施工遵循：先地下，后地上；先室内，后室外；先预留预埋，后安装的总施工原则；安装施工分项工程应遵循先变配电，后动力、再照明，最后安装建筑电气智能化（包含弱电安装及消防电气的安装）。2.2.2电气施工顺序为：施工前准备防雷接地穿线管的预留预埋后砌墙内的二次配管明配管敷设桥架安装和桥架内电缆敷设电线、电缆穿管路敷设户内箱的安装（分配电箱安装）层箱安装弱电消防工程的安装设备调试、试运行单项工程试运行联动调试单体竣工验收工程竣工验收。2.3施工进度总体安排根据本工程特点和依据土建施工组织设计中施工控制点的划分，将电气专业施工分为4个主要阶段：（1）2010年6月2010年12月为第一阶段,主要配合土建专业对地下筏板及地上各单体主体进行预留孔洞,砼内电线、电缆暗配管的敷设及基础钢筋焊接屋面避雷网安装和二次配管和暗配箱留洞、明配箱留盒。（2）2010年12月2011年2月为第二阶段,主要为电缆桥架安装、明配电线电缆导管的敷设； （3）2011年2月2011年4月为第三阶段，主要为配电柜、配电箱的箱体安装。管内电线、电缆敷设，桥架内电缆敷设；（4）2011年5月为第四阶段，各系统单机调试，配合弱电、消防、电梯等专业队伍施工，系统调试、联合试车。具体电气安装施工进度安排祥见电气施工进度总计划表2.4电气工程施工协调要点配电室设备安装由专业电力公司进行安装，应予2011年3月内安装并调试结束。所有弱电工程施工队伍应予2010年2月进场，并于11年4月底前全部结束。灯具布置前应先确定装修吊顶方案，场区施工前应先确定场区亮化方案。2.4电气安装工程质量预控要点及控制措施分项工程质量控制点质量控制点施工准备材料计划、材料送审，施工方案认真编制结构预埋位置标高正确线管保护层漏埋、错埋管路弯扁度确保按基准标高线施工避免预埋的管路三层交叉认真查阅图纸孔洞留设漏留、错留编孔洞留洞图和留洞检查表桥架安装 位置、标高正确，与水管、风管间距正确，支架排列正确 绘制综合图解决线槽安装 位置、标高正确，与水管、风管间距正确，支架排列正确 绘制综合图解决母线安装 支架间距正确，母线垂直，接头处封闭根据电气竖井图进行协调管路暗敷支架间距，与水管、风管间距正确，接线盒、过线盒正确，管路弯扁度 消除质量通病管路明敷支架间距，与水管、风管间距正确，接线盒、过线盒正确，管路横平竖直，管路弯扁度 消除质量通病穿线配线母线涮锡导线损伤严格涮锡工艺穿线时注意保护导线电缆敷设电缆平直、固定牢固电缆弯扁度电缆排列整齐、美观根据电缆排布图进行协调 电缆按次序敷设器具安装器具固定方法正确位置标高正确研究照明器具的安装方法准确定位设备安装 安装方法、位置标高正确 严格按照规定安装调试 绝缘摇测全面，开关动作可靠 100%检查检验2.5电梯、消防及智能化工程由专业施工队伍进行施工及调试，详见专项施工方案。三、电气安装专项施工组织设计3.1 施工准备工作我项目部设专业电气工程师负责本工程电气专业全过程的施工组织与协调，电气工程师及安装施工人员应认真做好施工前的准备工作，深刻理解设计意图，将图纸中的错、漏、碰等问题以图纸会审的形式上报设计院，将发现的问题解决在施工之前。并结合本专业图纸与相关专业图纸进行综合审查，避免相互矛盾之处，以免影响整体施工。开工前，安装施工人员应结合工程总进度计划，编制安装进度总计划和材料、设备进场计划，材料设备计划及相应材料设备报价应及时上报有关部门。3.2 技术准备工作3.2.1熟悉审查施工图纸和有关设计资料，设计、施工验收规范和有关技术规定，认真做好图纸会审记录，以及设计图纸变更的现场签证工作。3.2.2电气工程师负责编制电气专业施工组织设计及相应施工方案。3.3 施工组织3.3.1本工程项目部设有电气工程师（安装工长）、质检员和安全员，负责对劳务层的技术指导和质量监督，负责与其他专业的协调与配合，接受建设单位和监理公司的指导和监督。3.3.2 本工程项目部电气工程师结合施工现场的室外空间条件，安排电气专业材料加工区、材料码放区，具体由项目部按照现场布置统一安排。3.3.3 本工程项目部负责电气工程中的动力、照明、防雷及接地、弱电、消防的预留预埋等施工合同以内的工程。（甲方外包的除外）3.3.4 所有设备安装完毕后由厂家配合调试。3.3.5 施工材料垂直运输，可利用塔吊运输或施工电梯。3.3.6 安装工程从开工到竣工分为三大阶段：施工准备阶段，安装施工阶段，调试验收阶段。三个阶段相互依赖、关系密切，前段工作是后段工作的基础，后段工作是前段工作的结果，前段工作直接影响后段工作。为此，结合本工程的特点及不同施工阶段的特点做好每一步工作。3.4 施工部署的原则3.4.1 集中力量保重点、保工期：在人力、物资、机具上为工程施工提供充分的保证，各专业管理工作应相互协助，指导项目施工班子组织好施工工作，搞好各方面的协调配合。3.4.2 组织配合施工，穿插作业，重点部位抢工。该工程配合量大、面广。要做到安装专业与土建穿插合理，组织内部各工种的平行、流水作业，以达到土建、安装及内部各专业之间相互创造施工条件，确保工程总进度。3.4.3推行先进施工方法和施工机具，提高机械化作业水平，安装施工作业中，应大量采用电、液动小型工具，提高工作效率四、主要分项工程施工工艺规程4.1防雷接地本建筑物按三类防雷设防(年雷击次数0.11), 采取防直接雷.侧击雷.防雷电波侵入措施. 屋面采用不大于20mx20m(或24mx16m)的25x4热镀锌扁钢避雷网格作接闪器,其固定点间距0.81米,转弯处0.5米. 突出屋面所有金属管件均应与屋面避雷装置可靠连接. 利用结构柱内主筋作引下线,利用建筑物基础钢筋及室外人工接地装置作接地体.4.1.1 防雷接地装置的一般项目4.1.1.1防雷接地装置的焊接应符合以下要求：a扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面。b圆钢与圆钢搭接为圆钢直径的6倍，双面焊接。c圆钢与扁钢搭接为圆钢直径的6倍，双面焊接。d除埋设在混凝土中的焊接接头外，应有防腐措施。 4.1.1.2 支架安装的有关规定a支架应有燕尾，角钢支架埋注深度不小于lOOmm，扁钢和钢支架埋深不小于90mm。b防雷装置的各种支架顶部应距建筑物表面lOOmm；接地干线支架的顶部应距墙面15mm。c支架水平间距不大于1m(混凝土支座不大于2m)；垂直间距不大于1.5m，各间距应均匀，允许偏差30mm。转角处两边的支架距转角中心不大于250mm。d埋注支架所用的水泥砂浆，其配合比不应低于1：2。4.1.2 防雷接地的施工工艺防雷接地的施工工艺流程图：避 雷 针接地体接地干线支 架引下线明敷避 雷 网引下线暗敷避雷带或均 压 环4.1.2.1 利用底板钢筋贯通连接制做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好，再将柱主筋底部与底板筋进行可靠焊接，清除药皮。并在室外地面以下将主筋焊好连接板，清除药皮，并将两根主筋用黄色油漆或者胶带做好标记，以便引出和检查。每根引下线预埋100X100X6接地钢板。4.1.2.2 接地干线明敷设：本工程强电井沿墙明敷设一根-40*4的热镀锌扁钢。明敷接地线安装：当支持件埋设完毕，水泥砂浆凝固后，可敷设墙上的接地线。将接地扁钢沿墙吊起，在支持件一端用卡子将扁钢固定，经过隔墙壁时穿跨预留孔，接地干线连接处应焊接牢固。末端预留或连接应符合设计要求。接地干线沿建筑物剪力墙明敷设离墙间隙应为15mm。当不能满足设计要求时，需要做人工接地体（极），人工接地体（极）的最小尺寸见下表： 钢接地体和接地线的最小规格 种类、规格及单位地 上地 下室 内室 外交流电流回路直流电流回路圆钢直径 (mm)681012扁 钢截面 (mm2)厚度 (mm)603100410041006角钢厚度 (mm)钢管管壁厚度 (mm)22.52.52.543.564.54.1.2.3 避雷网做法：a本工程避雷带采用12的热镀锌圆钢，可将圆钢放开一端固定在牢固地锚的夹具上，另一端固定在绞磨(或倒链)的夹具上，进行冷拉调直。b将调直的避雷线运到安装地点。c将避雷线用大绳提升到顶部，顶直、敷设、卡固、焊接连成一体，同引下线焊好。焊接的药皮应敲掉，进行局部调直后刷防锈漆及银粉。d建筑物屋顶上有突出物，如金属旗杆、透气管、电视天线等，这些部位的金属导体都必须与避雷网焊接成一体。顶层的烟囱应做避雷带或避雷针。E屋顶避雷带网格不大于20*20m的网格。避雷带沿挑沿，女儿墙明敷设时，安装高度为100mm，水平间距为1000mm，转弯处间距为500mm。F避雷针做法祥见图集建筑物防雷设施安装52P4.2 等电位连接本工程通过等电位联结端子板，将进出建筑物的金属管道、上、下水、热力、燃气、建筑物金属结构及接地干线互相连通。总等电位盘、局部等电位盘由黄铜板制成。在电话房、消防控制室、电梯机房等处作局部等电位连接，并由局部等电位盘用BVR-1*25MM2多股铜导线穿SC25钢管与接地装置相连，在各层强弱电竖井，卫生间处设局部等电位连接并有井内设置-40*4镀锌扁钢，固定安装。4.2.1 等电位连接的一般规定：4.2.1.1、等电位联结线与金属管道的连接采用抱箍，抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护涂料，抱箍内径等于管道外径，其大小依管径大小而定。4.2.1.2、等电位联结须测试导电的连续性，导电不良的连接处需作跨接线。4.2.1.3、等电位联结端子板与插座保护线端子或任一装置外导电部分间的连接线的电阻包括连接点的电阻不应大于0.2。4.2.1.4、等电位联结安装完毕后应进行导通性测试，测试用电源可采用空载电压变424V 的直流或交流电源，测试电流不应小于0.2A，当测得等电位联结端子板与等电位联结范围内的金属管道等金属体末端之间的电阻不超过3时，可认为等电位联结是有效的，如发现导通不良的管道连接处，应做跨接线，并在投入使用后应定期做测试。4.2.1.5、建筑物等电位联结干线应从与接地装置不少于2 处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网路，环形网路应就近与等电位联结干线或局部等电位箱连接。支线间不应串联连。4.3 PVC硬质塑料管配管敷设本工程动力配管及应急照明配管均为穿焊接钢管敷设，钢管严禁对口熔焊连接，配管时的跨接线必须作好，用专用接地卡跨接两卡间的连线为铜芯软导线，截面积不小于4mm 。除动力系统、消防系统的钢管为明敷设，其余钢管均为暗敷设。按照建设方的设计洽商记录要求本工程施工所采用钢管为镀锌钢管，当图纸要求钢管的公称直径大于40mm时选用热镀锌钢管，40以下钢管可采用套接紧定式钢管,但壁厚不应小于1.5毫米,比焊接钢管放大一个规格使用。明配的导管应排列整齐，固定点间距均匀，安装牢固。地上各单体的户内暗配管采用PVC（B型及以上）硬质塑料管敷设，连接时需加套管连接，管口对准套管中心，并用专用PVC胶封堵。4.3.1 硬质塑料管暗敷设的一般要求:4.3.1.1 电线管与热水管、蒸汽管同侧敷设时，应敷设在热水管、 蒸汽管的下面。当有困难时，可敷设在其上面。其相互间的净距不宜小于下列数值：当电线管敷设在热水管下面时为0.2m，在上面时为0.3m。当电线管敷设在蒸汽管下面时为0.5m，在上面时为1m。当不能符合上述要求时，应采取隔热措施。对有保温措施的蒸汽管，上下净距均可减至0.2m。电线管与其它管道(不包括可燃气体及易燃、可燃液体管道)的平行净距不应小于0.1m。当与水管同侧敷设时，宜敷设在水管的上面。管线互相交叉时的距离，不宜小于相应上述情况的平行净距。暗敷设的间距不应小于1cm.或1/2直径。4.3.1.2当硬质塑料管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。4.3.1.3暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于15mm。4.3.2 硬质塑料管的施工工艺：硬质塑料管暗敷设的施工工艺流程：预留箱盒位置敷设管路管路连接切断弯曲4.3.2.1 管路暗敷设：管路必须敷设在钢筋网内侧，分两种情况，第一种是从楼地面内引出的管路，第二种是从墙上箱盒向外引的管路。a对于从楼地面内引出的管路，应在土建楼层放线后及时检查，对超出的管路，要及时进行处理，如果是根部超出，必须进行剔凿然后重新接管，如果是上部超出墙体线只需将其扳正，但要注意不能用力过猛，避免管路折断或变形。b对于从墙上箱盒向外引的管路，必须从木套箱或聚苯板中引出，并连接牢固紧密。为了避免混凝土浇捣时的冲击，竖向管路应沿竖筋绑扎固定，横向管路沿水平筋固定，并绑扎在水平筋的下侧。需要进入楼板的管路伸出墙体后与钢筋固定，管口必须封堵严密，可以采用管堵封堵或将管折回头并绑扎的办法。成品保护要求：管口必须封堵严密，否则容易造成堵管。4.3.2.2接线盒敷设：当导管遇下列情况之一时，中间应增设接线盒或拉线盒，且接线盒或拉线盒的位置应便于穿线：1)管长度每超过30m，无弯曲;2)管长度每超过20m，有一个弯曲;3)管长度每超过15m，有二个弯曲;4)管长度每超过8m，有三个弯曲。垂直敷设的电线保护管遇下列情况之一时，应增设固定导线用的拉线盒：1)管内导线截面为50mm2及以下，长度每超过30m;2)管内导线截面为70mm295mm2，长度每超过20m;3)管内导线截面为120mm2240mm2，长度每超过18m。4.3.2.3塑料管路连接：包括管路与管路的连接和管路与箱盒的连接两种情况。a管路与管路的连接：使用与管路配套的套管和专用粘接剂。连接前注意首先要清除被连接管端的灰浆等，保证粘接部位清洁干燥，用小毛刷涂抹胶粘剂，要均匀、不漏刷、不流坠。涂好后平稳地插入套管中，插接要到位。必要时可用力转动套管保证连接可靠。套管连接的管路应保持平直。b管路与箱盒的连接：本项工作应在土建对50线进行核查后，配合箱盒的安装同时进行，使用配套的盒接头和胶粘剂。首先测定好箱盒位置，根据其位置截取适当长度的管路，如果原来管路长度不够时，可采取接短管的办法，使其长度满足使用要求。按照上面套管与管路连接的办法，把盒接头与各管路连接，把盒接头的另一端插人箱盒，并用配套的锁母固定，然后把箱盒固定在合适的位置。镀锌钢管的一般要求：4.3.2.4电缆穿镀锌钢管敷设时钢管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径 ,电缆的弯曲半径如下表：序号 电 缆 种 类 最小允许弯曲半径 1 无铅包钢铠护套的橡皮绝缘电力电缆 10D 2 有钢铠护套的橡皮绝缘电力电缆 20D 3 聚氯乙烯绝缘电力电缆 10D 4 交联聚氯乙烯绝缘电力电缆 15D 5 多芯控制电缆 10D 注：D为电缆外径。 4.3.2.5 镀锌钢管必须接地(PE)或接零(PEN)可靠，并符合下列规定： 镀锌的钢导管不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2。4.3.2.6 镀锌导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。4.3.2.7室内进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面5080mm。4.3.2.8暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于15mm；明配的导管应排列整齐，固定点间距均匀，安装牢固；在终端、弯头中点或柜、台、箱、盘等边缘的距离150500mm范围内设有管卡，中间直线段管卡间的最大距离应符合表14.2.6的规定。 管卡间最大距离 敷设方式 导 管 种 类 导管直径(mm) 1520 2532 3240 5065 65以上 管卡间最大距离（m） 支架或沿 墙明敷 壁厚2mm刚性钢导管 1.5 2.0 2.5 2.5 3.5 壁厚2mm刚性钢导管 1.0 1.5 2.0 刚性绝缘导管 1.0 1.5 1.5 2.0 2.0 4.4 镀锌钢管的施工工艺:本工程动力配管及应急照明配管均为穿焊接钢管敷设，钢管严禁对口熔焊连接，配管时的跨接线必须作好，用专用接地卡跨接两卡间的连线为铜芯软导线，截面积不小于4mm 。除动力系统、消防系统的钢管为明敷设，其余钢管均为暗敷设。本工程施工所采用钢管为镀锌钢管，当图纸要求钢管的公称直径大于40mm时选用热镀锌钢管，40以下钢管可采用套接紧定式钢管,但壁厚不应小于1.5毫米,比焊接钢管放大一个规格使用。明配的导管应排列整齐，固定点间距均匀，安装牢固。镀锌钢管的施工工艺流程图: 顶留箱盒位置敷设管路管路连接切断弯曲跨接地线变形缝的处理管路防腐4.4.1钢管暗敷设：4.4.1.1敷设管路:与PVC管的方法基本相同，但管口的封堵只能使用管堵；焊接钢管配管时还需做跨接线可靠电气连接。4.4.1.2管路连接:包括管路与管路的连接和管路与箱盒的连接两种情况。a管路与管路的连接：混凝土墙内暗敷设的管路采用套管焊接的方法连接，为了保证连接质量，一般需要特别加工定做套管，要求套管的内径比所连接的钢管外径大2mm，套管的长度为所连接的钢管外径的2.2倍。连接时首先把钢管的一端插入套管的l2处，电焊点焊固定后插人另一端，然后焊接，要求焊接牢固、严密、不得有夹渣、咬肉等。b管路与箱盒的连接：本项工作应在土建对50线进行核查后，配合箱盒的安装同时进行。首先测定好箱盒位置，根据其位置截取适当长度的短管，短管的一端应提前套好丝扣，丝扣的长度在1.5mm左右，按照管路与管路的连接的方法，把短管的另一端与原来管路连接，注意进箱的钢管如果有多根时应排列整齐，两管之间的距离应大于所用锁母边沿宽度的两倍，保证锁母的安装，管路连接后上好锁母，以供安装配电箱、接线盒使用。4.4.1.3 管路的防腐:埋入混凝土墙的钢管内壁必须做防腐处理，一般可采用灌防锈漆的办法，做好内壁防腐的钢管应注意保持通风干燥，以保证防锈漆干透。外壁不需要防腐处理。4.4.2钢管明敷设： 4.4.2.1镀锌钢管连接采用紧定式连接，严禁对口焊接或套管焊接连接。4.4.2.2紧定式连接：使用专用接头，两管插进管接头长度不可小于管接头长度的1/2，使两管端口吻合，然后拎紧固定螺丝。弯头一般采用成品同规格同材质弯头。如需要现场弯曲管子时，将所弯的管子放在同规格的专用弯管器内，慢慢用力弯曲，使管子达到所需角度，弯曲时不应产生裂纹或有显著的凹瘪，弯曲角度不得小于90°， 弯曲不得小于管外径的6倍。4.4.2.3支架采用10镀锌圆钢、30×3角钢、6膨胀螺栓等，并注意圆钢切断处防腐；下料时严禁用电焊、气焊切割。4.4.2.4变形缝的处理在变形缝的两侧各顶埋一个接线箱,在变形缝的一侧把短管的一端用根母和锁母固定在箱底部,在另一侧的接线箱底部的垂直方向开长孔,其孔径长宽尺寸不小于管直径的2倍,在变形缝两侧的钢管及接线箱上焊接补偿跨接地线。4.4.2.5跨接地线采用专用接地卡。4.4.3配线管与其他管道间最小距离见下表：管道名称配线方式穿管配线绝缘导线明配线最小距离（mm）蒸气管平行1000（500）1000（500）交叉300300暖、热水管平行300（200）300（200）交叉100100 通风、上下水、 压缩空气管平行100200交叉50100注：表内有括号者为在管道下边的数据，达不到表内距离时，如为蒸气管应 在外包隔热层外上下平行，净距可为 200 ，交叉距离需要考虑便于维修，而隔热层周围温度应保持 35以下。 4.4.3 墙体剔槽：根据土建放的线确定好箱盒的位置及管线所走的路径，然后进行切割再剔槽，不得直接剔槽但应注意剔的洞、槽不得过大。切割剔槽的宽度不应大于管外径加15mm，槽深不小于管外径加15mm，管外侧的保护层厚度不应小于15mm，接好盒箱管路后用不小于M10的水泥砂浆进行填土，抹面保护。敷设管线需切割剔槽时，其深度、宽度应适合不可过大、过小，管线敷设好后，应在槽内用管卡进行固定，在抹水泥砂浆，管卡数量应依据管径大小及管线长度而定，不需太多，以固定牢固为标准。4.4.4 外墙刚性防水套管安装：本工程室外电力电缆穿地下室剪力墙时需预留防水套管。套管安装时应符合以下规定：4.4.4.1套管管径应比套管大两号管径。4.4.4.2套管一定采用钢套管。4.4.4.3穿墙套管应保证两端与墙面平齐，用阻燃材料和防水油膏填塞，外部用腻子或密封胶封堵，管道接口不得设在套管内。4.4.4.4套管内壁要作防腐处理，端口要平整。4.4.5 预留箱盒位置:为了保证箱盒位置及标高的准确，现阶段我们采取先预留箱盒位置后安装箱盒的办法。具体做法是，根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口，一般可要求左右各大50l00mm，上下各大150200mm。这项工作必须提前考虑，对各种规格配电箱分别制作木套箱，钢筋绑扎时，通知钢筋工在配电箱位置做好预留洞和洞口钢筋加强工作。木套箱的做法可以参照土建门窗洞模板的做法。对于接线盒或开关、插座盒，留洞尺寸可定为150×200mm。这些洞的预留一般采取预埋聚苯板的办法。施工前加工定做或现场制作150×100×500mm的聚苯板块，施工中固定在所需要的位置。PVC管要插入木套箱或聚苯板中，管路排列要严格按照进入配电箱或盒的要求，管口必须封堵严密，以免灰浆渗人造成管路堵塞。4.4.6可挠金属管的敷设：明确所有暗配管与桥架连接时，暗配管与配电箱连接时均采用与钢管同等管径的可挠性金属导管，本工程可挠性金属导管均为明装。4.4.6.1可挠性金属管敷设的一般规定：a刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中不大于0.8m，在照明工程中不大于1.2m。b可挠金属管或其他柔性导管与刚性导管或电气设备、器具间的连接采用专用接头；复合型可挠金属管或其他柔性导管的连接处密封良好，防液覆盖层完整无损； c可挠性金属导管和金属柔性导管不能做接地(PE)或接零(PEN)的接续导体。4.4.7可挠性金属管敷设的施工工艺： 4.4.7.1 应在建筑结构期间安装好预埋件、预留孔、洞工作。4.4.7.2采用预埋法固定支架，应在抹灰前完成；采用膨胀螺栓固定支架时，应在抹灰后进行。 4.4.7.3 配管稳盒应在土建喷浆装修后进行。4.5 室内电缆桥架及电缆沿桥架敷设安装本工程地下室电力电缆沿耐火槽式桥架敷设，消防控制电缆沿耐火桥架敷设（由其他标段完成）。电缆均在电缆桥架内或穿管沿墙,沿吊顶敷设,电力及照明支线沿金属线槽或穿钢管暗设于现浇板,吊顶,墙内,设备房等场所挂墙箱出线可穿管沿墙,顶板明设; 住宅户内配线管选用阻燃型塑料管沿墙,沿地(顶)板暗敷设. 单芯电缆在电缆桥架或电缆沟内敷设时,每回路三相(含N线)应采用尼龙带绑扎成品字型,在电井内敷设时严禁使用铁质夹具. 向同一用电负荷供电的工作和备用电源回路敷设于同一托盘时,应加防火隔板隔开; 敷设于同一电缆沟时应分别置于两侧支架上.4.5.1金属桥架敷设的一般规定：4.5.1.1、电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合下列规定：a非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2； b镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。4.5.1.2桥架内壁安装要平整，并除掉毛刺。固定桥架的螺栓、螺帽要置于桥架外侧。4.5.1.3桥架在穿过墙壁或楼板处，各层竖井的孔洞应做好防火密封隔离处理。进出变电所的桥架、管线必须严密封堵，通过不同防火分区的桥架和电缆套管在电缆敷设完成后要防火分隔处理。4.5.1.4对于桥架、线槽宽度大于400mm的，采用角钢吊架，角钢横担，对于桥架、线槽宽度小于200mm的，吊杆及横担长度根据实际情况而定4.5.1.5泵房和空调机房内为成排电机，电源为桥架上进线，由桥架引出钢管，钢管上方采用四方钢板用圆头螺栓与桥架连接，下放在钢管侧面开洞，洞口位置在距电机进线口20CM处，钢管与电机之间用防液型软管连接。4.5.1.6水泵房、空调机房内有落地配电柜及控制柜，桥架与配电柜、控制柜直接连接，吊架采用50*5角钢，使用12膨胀螺栓固定，角钢吊架要进行防锈处理，刷上与机组相近的颜色。4.5.1.7桥架内电缆的敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。4.5.1.8电缆桥架安装应符合下列规定： a直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制
