太仓港城邻里中心机电安装工程施工组织设计.doc

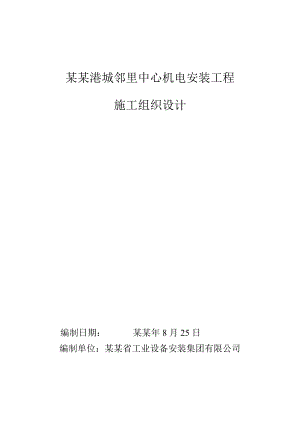

某某港城邻里中心机电安装工程施工组织设计编制日期： 某某年8月25日编制单位：某某省工业设备安装集团有限公司目 录第一章 编制依据5第二章 工程概况52.1 给排水工程概况52.2 电气工程概况62.3 暖通工程概况6第三章 施工部署73.1 施工准备83.2 组织机构83.3 劳动需用计划93.4 主要施工机具计划93.5 分项工程进度计划103.6 施工及验收依据10第四章 主要项目的施工方案及施工方法114.1 给排水管道安装工程114.1.1室内给水管道安装114.1.2室外给水管道安装144.1.3室内排水管道安装174.2 电气安装工程184.2.1低压配电系统184.2.2配电装置及线路安装194.2.3设备安装高度204.2.4防雷与接地204.2.5导线穿管的施工工艺及主要技术要求214.2.6电气照明器具及其配电箱的安装234.2.7线缆敷设及桥架安装254.2.8防雷接地284.2.9 调试294.3 通风空调风系统施工工艺334.3.1、风管加工中材料的选用：334.3.2、镀锌钢板风管制作工艺334.3.3风管支吊架制作364.3.4 漏光检测364.3.5 防腐374.3.6 保温374.3.7风管部件安装374.3.8空调系统设备安装384.3.9主要施工机具384.3.10多联机空调系统384.3.11成品、半成品保护措施424.3.12施工安全技术措施44第五章 保证质量的技术组织措施455.1 质量目标455.2 保证质量组织机构图455.3 保证质量管理措施及控制程序465.4 保证质量的技术措施及检验程序475.5 工程技术档案管理措施50第六章 保证安全的技术组织措施506.1 安全生产总目标及管理制度506.2 安全管理体系图516.3 安全管理机构图516.4各级安全生产责任制526.5 安全管理措施536.6 安全教育546.7 安全施工技术措施546.8 漏电保护的原则556.9 安全用电组织措施556.10安全用电技术措施566.11电气防火技术措施56第七章 文明施工措施577.1 文明施工总目标577.2 文明施工组织机构577.3 文明施工管理577.4 现场卫生597.5 现场防火、防盗安全保卫607.6 环境保护60第八章 成品保护措施60 第一章 编制依据1工程招标文件及招标书中“工程范围”2建筑设计顾问工程设计的给排水、电气、暖通等全部图纸。3国家颁布的现行施工规范和操作规程。4 全国通用给排水、电气、暖通安装图集。5. 本公司类似工程相关经验资料。第二章 工程概况本工程位于某某港港口开发区某某路与映雪路交叉口东角。工程名称为某某港城邻里中心机电安装工程。本项目总建筑总面积43629.8平方米，其中地上约31757平方米，地下约11285平方米，建筑层数：地上裙房3层，主楼8层，地下1层，建筑总高度35.7米。地下一层为停车库及设备房，地上为商业及酒店，属于大型商业建筑。 2.1 给排水工程概况生活给水系统1、本建筑地下室由城市自来水管网直接供水，地上部分一到三层裙房及四五层为供水区、五到八层为供水区，均由地下室机房恒压变频供水设备供给。恒压变频供水设备压力调节精度小于0.02Mpa，稳定时间小于20秒，配备水箱无水停泵,小流量停泵控制运行功能.本建筑四层以上为酒店，酒店采用集中热水供应，热水系统竖向分区和给水系统一致.供应热水水温不大于60;热源为燃气热水器辅助太阳能集热系统.最高日热水(60)用水量为51立方米每天,最大小时用水量6.3立方米每小时.小时耗热量为510Kw. 其他公共卫生间均采用分散式电热水器.排水系统1、本工程污、废水采用合流制。室内+0.000以上污废水重力自然流入室外污水管。地下室污废水采用潜污泵提升至室外排污管。公共厨房、餐厅等餐饮废水需经隔油处理后排入室外污水管网,隔油池采用成品不锈钢隔油池.排污泵自带控制柜，控制柜应预埋三根SC25钢管到坑底，控制柜带漏电保护功能。2、屋面雨水设计重现期为10年，屋面采用虹吸雨水排水系统，雨水斗采用钢制雨水斗；系统经过专业公司深化设计，采用天沟排水时,应设置带整流格栅的雨水斗.其女儿墙,山墙或天沟末端应设溢流口;阳台.花台和上人屋面可采用平篦式雨水斗。2.2 电气工程概况供电系统本项目电气工程分布在楼内各层的电力设备都由变电所或楼内配电间的配电柜采用放射方式供电，对消防用电设备、电梯、生活水泵、消防控制室、弱电机房等重要用电负荷全部采用相互独立的双电源供电，并在用电设备末端设有电源自动切换装置，以保证此类负荷的供电可靠性. 本工程设计安装容量约为5600kW. 用电容量配置标准：办公区：100W/M²,商铺：150W/M²，厨房：300W/M²， 餐饮（餐厅）：200W/M² KTV：200W/M²,超市：150W/M²,二次装修时若超出容量需另行申请.负荷等级普通照明及动力属三级负荷，采用单路供电，消防水泵，消防电梯，防排烟风机，消控中心，应急照明等负荷属一级负荷，采用双路供电并在末端自投。生活水泵，客梯等属于保障负荷也可采用双路供电。应急照明，处采用双路供电外海游应急电源装置（EPS）作后备电源。防雷与接地本建筑物按第二类防雷建筑物设防。本工程防雷接地，电气系统接地及信息系统接地采用联合接地方式，均利用建筑物基础之底板内的钢筋作为自然接地体，接地电阻要求小于0.5欧，接地电阻在基础底板完成后即可进行调试。当自然接地体的接地电阻值不能满足电阻值不能满足要求时，应另敷设外引人工接地，电气系统采用TN-S制式。2.3 暖通工程概况1、某某地区室外气象参数：空调：夏季计算干球温度34，夏季计算湿球温度28.2；冬季计算相对湿度76%，通风：夏季32，冬季3。空调系统本工程的空调冷源由风冷热泵式多联机组和分体空调提供，多联机组设置于屋顶。经济型酒店客房采用风冷热泵变频多联系统空调系统+新风系统.，一,二,三层商铺及其它大空间仅作空调冷媒管井及室外机的预留，局部小商铺预留分体空调，建筑预留外机位置，超市及生鲜店采用风冷热泵多联式空调+全热交换新风系统。新风与排风进行全热交换，经过能量回收后通过低速风道送至使用区域。空调夏季计算总冷负荷：酒店：936kW，办公：1147.5kW；单位空调面积冷指标为：酒店：89W/m²，办公：98W/m²；空调冬季计算总热负荷：酒店：523kW，办公：746kW；单位空调面积热指标为：酒店：50W/m²，办公：64W/m²；通风系统汽车库采用机械通风兼排烟系统，换气次数每小时不小于6次，卫生间、清扫间等设机械通风以排除臭气；换气次数每小时不小于10次，变电所设备用房设机械通风，通风量依电气负荷确定；换气次数每小时不小于15次，地下生鲜店采用机械通风系统（排风与新风系统进行热交换），餐饮店预留厨房排油烟管井及油烟净化通风机组的机位，变电间设机械通风兼事故排风系统。防、排烟系统本工程所有楼梯间均采有自然排烟、建筑开启窗面积满足规范要求，不满足自然排烟的防烟楼梯间前室、合用前室设置正压送风系统，加压风机设置屋顶或专用机房，无窗且长度超过20米内走道均设置机械排烟系统，排烟风量按60m³/h.m² 确定，地下层面积超过50m 人员集中且可燃物较多的活动场所设置机械排烟系统，设计按不超过500m划分防烟分区，排烟风量按60m³/h.m² 确定，机械补风或靠通向室外的自动扶梯自然补风，中庭设置机械排烟系统，体积小于17000m³，排烟风量按换气次数不小于6次/h计算确定，地下汽车库按不大于2000m2划分防烟分区，车库通风系统兼作火警时的排烟系统，排烟风量应按换气次数不小于6次/小时计算确定，靠车道自然补风，自行车库设置机械排风兼排烟系统，排烟量按6n/h计算，消防泵房按照60m³/h.m² ，本设计在其他各区域均采用自然排烟，可开窗面积大于该区域地面面积的2%，并且可开窗距最远端小于30m，排烟系统控制：火灾发生时，消防控制中心发出电信号开启相应防烟分区的MSFD或MSFVD，同时启动排烟风机（有机械补风处同时强制启动送风机组）进行排烟；排烟风机入口设排烟防火阀（SFD），在烟气温度达到280C时排烟防火阀均熔断关闭，并输出关闭动作电信号至消防控制中心，同时连锁切断排烟风机（补风机）电力，加压送风系统控制：前室或合用前室：火灾发生时，消控中心发出电信号启动正压送风机，并同时打开着火层及上一层的常闭多叶送风口。第三章 施工部署我公司本着对业主负责的态度，建立某某港城邻里中心机电安装项目部，全权负责该工程的管理。本项目部将于每个单位部门积极配合，服从建设单位及现场监理的管理，从严控制工程质量，同时抓好安全生产和文明施工，责任到人，实行目标管理，精心组织施工，以一流的质量回报业主。3.1 施工准备1根据工程进度计划、工程量、施工现场实际情况，作好人员、机械设备及物料进场工作，班组操作人员必须经过培训方可上岗，特殊工种操作人员持证上岗。2施工前组织施工、质安有关人员认真熟悉施工图纸及有关技术资料，结合现场实际情况掌握施工的重点、难点，提出设计中存在的问题，为图纸自审、会审做好准备。3施工前技术负责人向操作人员详细技术交底，使全体操作人员领会设计意图，明明白白操作。4必须熟悉技术规范、标准及施工方法。3.2 组织机构1实施项目法施工的管理模式，组建本工程的项目经理部，对工程施工全过程的进度、质量、安全和文明施工负责。2本工程将委派我公司高水平专业人员担任个管理岗位，负责对工程个专业施工管理。3项目部组织机构项目经理质检员资料员材料员安全员暖通技术负责人电气技术负责人给排水技术负责人电气班管道班调试班油漆保温班通风班3.3 劳动需用计划各工种低高峰期需用计划序号工种名称低峰高峰1管工25452电工25453电焊工4104吊装工26空调安装工10207杂工15203.4 主要施工机具计划序号机具名称单位数量1电焊机台42电烘箱台13套丝机台24手动打磨机台155手动电钻台126砂轮切割机台87台钻台28液压冲击钻台129空压机台110电动试压泵台211汽车吊台112汽车台113倒链台314接地电阻测定仪台115绝缘摇表台416测速器台117钳形交流电流电压表把218压线钳台819电子测温计个220电秒表块221手动试压泵台422剪板机台123咬口机台124折板机台125木锤把226大剪刀把227螺旋测微仪把128开孔机台1主要施工机具需计划表1施工准备2配管（水、电）给水支管（暗管）、人防密闭套管预留、空调风管水管预留、电管防雷接地从土建钢筋开始至封顶完3室内给水明支管、排水支管安装从抹灰后开始到刷白前完4给水立管、水表水水表井具备条件开始到刷白前完5配电箱、照明器具安装从抹灰后开始刷白后完6电缆敷设从电缆井、低压配电室具备条件15天完7排水、雨水立管安装从外墙贴瓷片开始到贴完后完成8调试、送水送电交工前1个月内3.5 分项工程进度计划3.6 施工及验收依据（1）合同图纸及设计修改，设备制造商提供的安装使用说明书（2）电缆桥架安装（3）线槽配线安装、塑料线槽、金属线槽安装（4）变配电所常用设备构件安装（5）电缆敷设（合订本）D101-17（6）常用低压配电设备及灯具安装D702-12（7）建筑物、构筑物防雷设施安装D562（8）接地装置安装D563（9）利用建筑物金属体做防雷及接地装置安装SD566（10）等电位联结安装SD567（11）电气竖井设备安装SD180（12）阀门井S143P17-4、7（13）钢筋混凝土化粪池S214（四）（14）排水设备附件制造及安装S220P21-121（15）排水管道基础S222P30-6（16）排水承插管接口S222P30-12（17）排水检查井S231P28-26、1112（18）竖槽式跌水井S234P11-5（19）雨水口S235P19-2、3、8、1114（20）防水套管S312P8-18（21）卫生设备安装99S304（22）雨水斗01S302（23）建筑排水硬聚氯乙烯（PVC-U）管道安装S341（24）水池通风管、吸水喇叭管及支架S319（25）水表井及安装S145（26）管道支架及吊架S161（27）通风与空调工程施工质量验收规范（GB50243）（28）建筑安装工程施工图集第四章 主要项目的施工方案及施工方法4.1 给排水管道安装工程4.1.1室内给水管道安装1管材与接口1）该工程室内给水管采用内薄壁不锈钢管，其接口方式为卡压连接，管件连接应采用相应配套管件。室内热水管采用薄壁不锈钢管，保温材质采用30毫米厚离橡塑保温棉，外包铝皮施工。2）管材及阀门应有符合国家或部门现行标准的技术质量鉴定文件或产品合格证。阀门按10%进行抽检，其压力、规格、应符合设计要求。3）水表的规格应符合设计要求及经自来水公司确认，表壳铸造规矩、无砂眼、无裂纹、表玻璃壳无损坏，铅封良好，有出厂合格证。2施工工艺工艺流程图为：分户管试压隐蔽分户管安装清理预留槽或支架制安装安装准备管道吹污冲洗系统试压阀门安装立管安装1）安装准备：认真熟悉图纸，核对各种管道坐标，标高是否有交叉，管道排列所用空间是否合理，配合土建预埋、预留，并进一点核对位置及尺寸。2）管道安装应结合条件，合理安排顺序，当管道交叉处发生矛盾时，按下列原则避让：小管让大管；有压力管让无压力管，低压管让高压管；支管让主管；3）支管安装：安装前，结合施工图纸，将预留洞清理好，然后制作安装管道，安装时一定要掌握薄壁不锈钢管的施工方法。1. 工艺流程:不锈钢管道卡压式管件端口部分有环状U型槽，内装有O型密封圈。安装时，用专用卡压工具使U型槽凸部缩径，且薄壁不锈钢管水管、管件承插部位卡成六角形。施工工艺：安装准备卡压式连接管道试验质量检查成品保护2.1用专用划线器在管子端部画标记线一周，以确认管子的插入长度。避免脱出而造成实际插入长度不足，卡压后引起漏水。2.2水管切断后不允许有外翻毛刺，以避免安装时水管插入管件刮伤橡胶密封圈，造成卡压后漏水。2.3水管插入管件前必须确定水管插入长度并划线作好标记，并确认O型密封圈已安装的正确位置上。2.4如水管插入管件过紧，不得使用油脂类润滑，以免油脂使橡胶密封圈变形，造成卡压失效而漏水（可用清洁水润滑）。2.5将管子垂直插入卡压式管件中，不得歪斜，以免O型密封圈割伤或脱落造成漏水。插入后，立即确认管子上所画标记线距端部的距离，公称直径1525mm时为3mm；公称直径3265mm时为5mm。3、管材的切割应采用专用切割机具。3.1 管材应采用机械或等离子方法切割；采用砂轮切割或修磨时应使用专用砂轮片。3.2. 管材端面失圆，而无法插入管件时，应使用专用整形器将管材断面整形至可插入管件承口底端为止。 4、  管材切口质量应符合下列要求：4.1. 切口端面应平整，无裂纹、毛刺、凹凸、缩口、残渣等。4.2. 切口端面的倾斜（与管中心轴线垂直度）偏差不应大于管材外径的5%，且不得超过3mm；凹凸误差不得超过1mm。5、  环压钳的选用。不锈钢管道环压连接，应根据管道公称直径选用相应规格型号的环压钳。4）给水立管安装在土建将管表井砌好后，进行给水立管安装。安装前根据图纸和相应规范确定位置吊垂线安装管卡。管卡装好好后，测出各立管的实际尺寸进行编号记录下来，统一进行预制及组装，在检查和调直后方可进行安装。安装好的立管要进行最后的检查，保持垂直度和离墙距离，使其正面和侧面都在同一垂直线上；最后把管卡收紧，或用螺栓固定于立管上。安装立管时注意事项：a、调直后的管道若管卡有松动，必须重新上紧。b、立管接水表处三通一定要方向一致，高度准确，以便水表安装。c、立管上的阀门要考虑便于开启和检修，下供式立管上的阀门，当设计未注明高度时，应安装距地面300mm，且阀柄应超向操作者的左侧，并与墙面开成45°夹角处。d、管子穿楼板时，一定要用套管，套管可用塑料管，穿屋面的一是要用金属套管。套管应高出地面，屋面不少于100mm，并采取严格防水措施。e、塑料管道的最大支撑间距见下表：塑料管道的最大支撑间距（mm）外径2025324050637590110水平管5005506508009501100120013501550立管90010001100130016001800200022002400f、钢管的立管支架，当楼层不超过4m时，可仅设置一个支架，并安装在距楼（地）面1.51.8m的位置，当超过4m时，设置两个支架。g、钢管的水平管段安装支架间距不大于下表规定外径DN(mm)1520253240507080100125150最大间距（m）22.533.544.555.566.57本工程中给水立管采用的是薄壁不锈钢管，及具体安装方法和注意事项如下：a选择好与管材管件规格相应的环压钳；将环压模具安装到钳头上（上下环压模具着色面必须一致）,组装好钳口和压块即可进行环压连接操作。在压接前，每压接3至5个管件都要在上、下压块四角压齿上加少许润滑油,操作前应保持上下环压钳内模具清洁。b用专用切管工具按所需长度切管，切口应平整，同时应去除端口毛刺c为克服因管材不圆无法插入管件和避免在插管时管材割伤密封圈，用专用整形器对加工管材断面整形；d 除去管材保护膜，将管材插入管件承口至底端，并用划线笔沿管件边缘在管材外壁上划线，然后抽出管材。 e 先将管材插入管件承口并到底端，沿管件边缘在管材上划线；再将密封圈套在管材上，插入承插口底端，使管材深度标记与管件边缘对齐，最后把密封圈推入管件与管材之间的间隙内(密封腔内). f将管件的环压连接部位按管材端朝向着色面，将管件密封部位置于上下环压模具钳头的上下压块之间；管件和管材必须垂直于环压模具着色面方可环压操作。环压时，操作油泵对环压钳施压。直至上下环压模具完全闭合，稳压3秒钟后卸压，环压操作完成。g环压操作完成后的检查，其环压部位质量应符合表中技术参数要求，并应作如下检查：. 密封端压接部位360压痕应凹凸均匀；. 管件端面与管材结合应紧密无间隙；.管件端面与管材压合缝挤出的密封圈的多余部分能自然断掉或简便去除。如因压块或工具损坏造成环压不到位，应用正常工具再做一次环压，并应再次检查压接部位质量；当与过渡螺纹接头连接时，应在拧紧螺纹后再进行一次环压；公称直径65100mm的管材与管件的环压连接，除按以上述操作外，还须做二次环压，二次环压时，将环压钳向管材方向平移一个密封带长度，将压块靠近管件密封圈根部，加压至上下压块无间隙。按本条第4款再进行一次环压操作。当环压连接质量达不到要求时，应成套更换环压钳模具组件或将模具送修。卡压不当处，可用正常工具再做卡压，并应再次采用六角量规确认； h薄壁不锈钢管道系统与其它管材管件连接。当与转换螺纹接头连接时，应在锁紧螺纹后再进行卡压。公称直径为1550mm的管道系统与其它管材连接时应采用环压连接薄壁不锈钢管专用的转换连接件螺纹连接或法兰连接。公称直径为65100mm的管道系统与其它管材连接时应采用法兰连接。5.管道的试压给水管道安装完毕后，要进行管道试压。管道试压前,管道内充满水,排出管内空气,经24小时后方能试压, 试验压力为室内1.0MPa，给水立管、消防管为1.6 MPa。试压合格后，填写“管道水压系统试压记录”和“隐蔽工程记录”会同甲方和监理签字认可后方可隐蔽。4.1.2室外给水管道安装1管材与接口1）本工程中室外给水管道采用球墨铸铁给水管，胶圈连接。2）材料及阀门应有符合国家或部门现行标准的技术质量鉴定文件或产品合格证。铸铁给水管要求管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩，承插口的内外径及管件造型规矩，管内外表面的防腐涂层应整洁均匀，附着牢固，阀门阀体铸造规矩，表面光洁、无裂纹，开关灵活、关闭严密、填料密封完好无渗漏，手轮完整无损。3）水表的规格应符合设计要求及自来水公司确认，表壳铸造规矩、无砂眼、裂纹、表玻璃盖无损坏、锅封完整，有出厂合格证。2施工工艺工艺流程图为：干管安装沟槽开挖管道防腐预制加工安装准备回填管道冲洗管道试压配件安装支管安装1）安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作，参看有关专业设备图，校对各种管道坐标、标高是否有交叉，管道排列是否合理。2）预制加工：一般就地加工。3）沟槽开挖：一般采用机械开挖，工作量小的可采用人工开挖。（1）如出现坚硬岩，可采用爆破开挖掘；（2）如出现沙砾坚土，可采用空气压缩机风镐开挖；（3）沟槽中出现地表水或雨水时，可采用明沟排水的方法，所谓明沟排水是把流入沟槽或基坑内的水集到集水井，然后用水泵抽出；（4）沟槽中出现地下水时，可采用人工降低地下水位，其方法是：在含水层内钻井抽水，形成降落漏斗，地下水位就会降落，直到工作面标高以下；（5）稳定边坡，防止塌方或滑坡，其方法是夯实或者撑板；（6）稳定槽底，防止地基承载力下降，常用夯实的方法；（7）管道基础：a、对于土质较好，无地下水的沟槽，可直接采用素土基础，如果是（钢筋）混凝土管、石棉水泥管等管材，在管道接口处，通常附加混凝土枕基。b、对于松软土质或者有地下水的沟槽，一般采用135°带形混凝土基础。4）干管安装：首先确定干管的位置、标高、管径、坡工、坡向等，根据固定参照物如标准坐标点、水准点等，使用量具正确测出干管位置、标高、坡度、开挖土（石）方到设计所需位置。支管安装：在主管线上定出其平面位置，进行预制安装。（1）下管：下管可以采用绳索、三角架、倒链、汽车吊等方法，根据现场条件分析选用，管子一般是单节下管，但为了减少沟内接口的工作量，在具有足够强度的管材和接口的条件下，可采有各行其是串下管，例如焊接口钢管可采用地面焊接成长串，然后下沟。（2）稳管：稳管是将管子按设计的高程和平面位置稳定在地基或基础上，一般以逆流方向进行铺设，使已铺的下游管道先期投入使用，同时供施工排水，铺设承插式管节时，承口朝来水方向，在槽底坡度急陡区间，应由低处向高处铺设，重力流管稳压时，相邻两节管底部应平齐，以免水中杂质阻塞而沉淀，为避免因紧密相连使管口破损，使柔性接口能承受少量弯曲，大口径管子两管端之间应预留约1cm空隙，金属管稳管时，两管端面预留约1cm空隙以吸热膨胀，承插铸铁管对口，通常是将插口撞进承口弹回少量距离铺设，管线铺设曲率较大时，可调整管子预留间隙来安管。（3）中线控制：常用中心线法控制管道中线，方法为：连接在两块坡度板的中心钉之间的中线上挂一垂球，当垂球线通过对冷管子的水平尺中心时，表示管已对中。（4）高程控制：管道高程控制前，在坡度板上标出高程钉，横跨沟槽的坡度板的间距为1015m，相邻两坡度板的高程钉分别到管底标的垂直距离应相等，那么，两高程钉之间的连线的坡度即为管底坡度，用线系在两高程钉上，即可定出坡度线。5）安装注意事项（1）地下干管在上管前，应将各分支口堵好，以防泥沙，在上主管时要将各管口清理干净，保证管路通畅。（2）安装好的管道不得有塌腰、拱起的波浪以及左右扭曲现象，做到横平竖直。（3）丝扣连接的管子注意保护好螺纹，不得碰撞，可以采用加装临时管件方法加以保护。（4）安装中止时，应堵上外露口，以防泥沙堵塞。6）管道消毒生活给水管道需要进行消毒，常用的消毒剂为漂白粉。漂白粉的用量为66.6100g漂白粉/m3。7）土方回填（1）回填要求：应在管道验收合格后进行，早回填土可以保护管道的政党位置，避免沟槽坍塌，而且尽早恢复地面交通。回填时间，夏季施工时宜在早上，冬季施工时宜在下午，这样可以保持管道正常温度而避免管道因受热而伸长或因冷却而缩短。沟槽回填土的重要一部分由管子承受，如果提高管两侧（胸腔）和管顶回填土的密实度，可以减小管顶垂直压力，根据经验，胸腔及管顶以上50cm范围内的密实度应不小于95%。（2）回填机具：常用的机具有蛙式夯机、内燃打夯机、履带式打夯机。（3）回填施工：回填施工包括还土、摊平、夯实、检查等工序。还土一般用原土，但土中不应含有粒径大于3cm的砖块、石头。粒径较小的石子含量不应超过10%，不能采用淤泥土、液状粉砂、细砂、粘土等回填，当属于上类土时，应换土回填。回填前，根据现场情况确定还土厚度和夯实后厚度。每层土夯实后，应测定密实度，合格后继续往上回填，回填应使沟槽上土面略呈现拱形，以免日久因土沉陷而造成地面下凹。拱起的高度常取15cm。4.1.3室内排水管道安装1管材与接口1）室内排水管采用UPVC塑料排水管，粘接，钢套管、刚性防水套管连接。2）潜污泵排水部分，采用内涂塑镀锌钢管，沟槽式连接，钢套管、防水套管，外壁刷灰色调和漆两道。3）雨水管部分，采用UPVC塑料排水管，粘接，钢套管、刚性防水套管。钢制87型雨水斗。4）虹吸雨水系统，采用新型材料HDPE管，热风焊连接，管件采用专用配件HDPE管件。5）战时给排水部分，采用钢塑复合管，丝扣连接，穿墙部分采用人防密闭套管。2施工工艺工艺流程图为：立管安装管件预制管卡固定安装准备 通球试验通水试验闭水试验验封口堵洞支管安装 1）立、支管的安装（1）排水横支管与立管相接时采用45°（90°）斜三通连接。排水管坡度见下表：管径（mm）D50D75D100D150D200标准坡度0.0350.0250.020.010.008最小坡度0.0250.0150.0120.0070.005（2）排水立管转弯时最末端转弯处，应有2个45°的弯管与水平管（埋地引出管）相接。（3）设有3个以上的卫生器具，其明装水平管段的起点处应装有带有检查口的弯管或三通管。（4）排水立管上的检查口，每隔两层设置，底层和有卫生器具的最高层必须设置，检查口高出楼（地）面1.00m。（5）室外排水管道在检查井中采用管顶平接和流槽连接。（6）UPVC排水立管每层设伸缩节。（7）排水地漏的顶面应比地面低10mm，地面应有不小于0.01的坡度坡向地漏。（8）卫生器具自带或配套的存水弯，其水封深度不得小于50mm。2）排水管的固定a) 架空铺设的水平横管用吊架固定，吊架间距参照给水管，且应在每个接头处设一个吊架。b) 立管用卡箍固定，卡箍间距，当楼层高度不大于4米时，可仅设一个卡箍，并安装在距楼面1.51.8m的位置，且安装在管道承口处，当楼层高度大于4米时，可仅设两个卡箍。c) 排水立管最末端要做好支墩，排水横管大于4米应增设伸缩节。3） 封口堵洞支管安装完后，把所有的管口封死，严防土建做地面的水泥砂浆灌入口内，造成管内堵塞4） 管道闭水试验a) 室内污水管应做闭水试验，注水高度以一层楼的高度为准，在30分钟时间内不渗不漏为合格。b) 室内雨水管应做闭水试验，注水高度应满至最高上部雨水斗，在30分钟时间内不渗不漏为合格。5） 管道通水试验整个排水系统安装完后，按给水系统的1/3配水点同时开放，检查各排水点是否畅通，接口处有无渗漏，检查口螺栓是否拧紧。4.2 电气安装工程4.2.1低压配电系统1由变电所低压配电柜至各用电场所的配线方式根据不同情况采用放射式及混合式。配电干线将按不同的负荷种类采用密闭型母线槽，阻燃交联聚氯乙烯电缆，阻燃低烟无卤电线或耐火电缆经各层配电室接驳到个用电点。本工程所采用电缆、电线均为低烟无卤型，消防电源和一级负荷的双回路在同一桥架中敷设时，中间应加隔板。2消防设备采用双回路送电，并在最末一级配电箱处设自动切换。当市电的一路电源故障时，重要电力负荷之末端自动切换装置将接至另一路电源，以保持重要电力电力负荷之供电。配至消防用电设备的电力线路采用耐火性电力电缆。3、消防用电设备的配电线路及消防控制、通讯和警报线路穿金属管保护，暗敷设计敷设在不燃烧体结构内，其保护厚度不应小于3公分。所有消防设备配电线路所穿的桥架及钢管明敷设时，外壁均应凃防火涂料。4、各分干线及接至灯具、插座等之最终线路将采用铜芯阻燃聚氯乙烯绝缘电线。在公共场所的最终线路电线将放入暗敷电线管内。在机电设备房内及吊顶天花内则采用明敷或暗敷金属电线管。当大量线路集中一起敷设时，则采用电线槽系统。5、各变配电所，消防控制中心，消防泵房，通讯机房，疏散通道及地下车库，营业用房内设置应急照明及疏散诱导照明，应急照明及疏散诱导照明采用独立回路供电。应急照明及疏散诱导照明灯具应符合国家消防灯具制造标准并有相应认证，并以应急灯具的蓄电池作为备用电源，其配置的蓄电池应急时间90分钟以上。6、照明配电线路采用铜芯塑料线穿电线管或线槽敷设。所有照明灯具的功率因数均需达到0.9以上，所有类灯具均需加设PE线。所有荧光灯均需配用节能型电子镇流器。格栅式荧光灯的灯具效率应大于70%，开放式吸顶荧光灯的灯具效率应大于85%。7、光源有装修要求的按照装修设计，一般场所为荧光灯，筒灯或其他节能光源，光源显色指数不小于80，色温应在3000-5500K之间，主要场所照度标准汽车库75LUX;公共走道及楼梯150LUX；设备用房200LUX；办公300LUX;营业大厅（由装修设计定）8、所有排水泵由水专业自带的控制箱内，水泵配电开关均需设剩余电流保护装置，并作用于直接跳闸。4.2.2配电装置及线路安装1、变配电间内各种金属构件均需做防腐处理，除热镀锌者外，均刷樟丹一遍，灰色漆二遍，并做好接地。2、配电柜应按制造厂产品要求配置地脚螺栓，各柜连接紧密，无明显缝隙，要求柜面平直整齐，垂直误差每米不大于1.5毫米，水平误差每米不大于1.0毫米，总误差不大于5毫米。3、安装配电箱所需木砖及铁件等均需预先随土建砌墙时埋入，挂墙式配电箱宜采用胀管螺栓固定。在240毫米厚的砖墙内暗装配电箱时，其后壁需用10毫米厚石棉板及铅丝直径为2毫米网目为10毫米的铅丝网钉牢，再用1：2砂浆抹好，以防开裂。4、为便于运行维修，生产供应配电屏的供应商应在供货出门时，在配电屏左侧板内黏贴本屏的一次系统图和仪表控制回路的二次接线原理图以及相对应的接线端子编号图。配电屏右侧门板内黏贴配电屏所装的电器元件材料表，表内填注的栏目应有：名称、规格、生产厂名、数量和出厂前检验合格的名签。5、配电电缆均沿电缆桥架敷设, 桥架及其附件应为热镀锌件， 采用金属膨胀螺栓固定立柱及吊杆,电缆桥架及附件应可靠接地形成可靠电气通路。电缆桥架过建筑伸缩缝处应设置补偿装置。6、凡多股导线或电缆与电器设备端子连接时, 均应采用接线端子, 严禁不经端子直接接入. 所有接线端子与电器设备连接时均应加垫圈和弹簧垫圈。7、穿线钢管的选择应符合下列要求: 敷设在底层地面内的电气线路保护管及各车间内的明敷的电气线路保护管均采用镀锌钢管，其它暗敷在混凝土顶板及吊顶内的电气线路保护管采用电线管。敷设在吊顶内的管线应另配吊筋，不得直接敷设在吊顶龙骨上，以免吊顶变形；在金属管配线中，应配用金属制品附件，管子入箱（盒）时外侧应套锁母内侧装护口。8、铁管配线，金属线槽配线，封闭式汇流母排配线等的所有非载流部分的铁件，均应做好相互连接和跨接，形成可靠电气通路并接地。4.2.3设备安装高度除各子项设计特别说明外，电气设备安装高度如下： 配电箱,底边距地1.5米; 跷板开关距地1.3米; 落地配电柜基础高150mm；插座以及电话终端除注明外距地0.3米。4.2.4防雷与接地1、室内接地干线采用-40x4镀锌扁钢沿墙明敷,沿墙明敷时接地线距地0.5米,支持件间距为1.01.5米,转角处为0.5米。电气间内通长垂直预留-40x4热镀锌扁钢,电气间内横向敷设-25x4热镀锌扁钢。所有电缆桥架内通长敷设-40x4热镀锌扁钢。2、本工程各单体建筑应将下列导电体作总等电位联结：a. 电气装置接地保护线干线；b. 进入本建筑物内的给排水及采暖通风空调专业等c. 建筑物结构内的钢筋网和金属构件等导电体。3、 防雷与接地工程中的隐蔽部分，应在竣工前绘制竣工图，注明接地体及连接线的实际走向和部位。4.2.5导线穿管的施工工艺及主要技术要求导线穿管工艺流程图为：管路连接稳定接线盒测定箱、盒位置预制加工自检复检1）预制加工镀锌钢管管径为DN20及以下时，用手扳煨管器直接煨弯；管径为DN25及以上时用液压煨弯器煨出所需弯度；阻燃硬塑料管管径小于25时，可用弹簧弯管器煨弯，大于32时可用热煨法或买成品弯头。2）根据图纸要求确定箱、盒位置。3）接线盒在木模板上，一般用钉将盒钉在模板上，然后用铁丝绑扎在钢筋上，绑扎牢固，以防走位。4）PVC管连接采用承插连接，内涂PVC胶。5）管路连接镀锌钢管采用套紧式镀锌钢（JDG）导管连接。暗配管路过长时，应按下表规定加接线盒；遇本层建筑平面高差较大，满足不了暗敷管弯曲半径要求时也应加装接线盒，以便穿线。项次
