天全县多功乡南天新村聚居点工程施工组织设计.doc

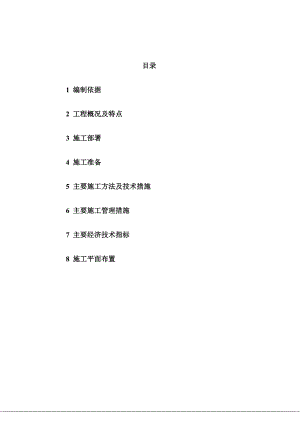

目录1 编制依据2 工程概况及特点3 施工部署4 施工准备5 主要施工方法及技术措施6 主要施工管理措施7 主要经济技术指标8 施工平面布置1 编制依据1.1施工合同：1.2施工图纸：图纸名称图 纸 编 号日 期建筑施工图AS001AS1092013.12结构施工图LSJG01LSJG1682013.121.3规范与图集规范图集编号规范图集名称GB50026-2007工程测量规范GB50164-2011混凝土质量控制标准GB50202-2012建筑地基基础工程施工质量验收规范GB50203-2012砌体工程施工质量验收规范GB50204-2012混凝土结构工程施工质量验收规范GB50300-2012建筑工程施工质量验收统一标准GB/T50107-2010混凝土强度检验评定标准JGJ18-2012钢筋焊接及验收规程JGJ33-2012建筑机械使用安全技术规程JGJ107-2003钢筋机械连接通用技术规程DB11-T446-2007建筑工程施工测量规程DBJ/T01-26-2003建筑安装分项工程施工工艺规程DBJ01-41-2012工程建设监理规程DBJ01-51-2003建筑安装工程资料管理规程DBJ01-80-2003建筑工程施工技术管理规程DBJ01-72-2003北京市建设工程施工现场生活区设置和管理标准03G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图03G329-1建筑物抗震构造详图1.4 法律与法规中华人民共和国建筑法中华人民共和国标准化法建筑工程质量条例京建科1999230预防砼工程碱集料反应技术管理规定建建字2000211房屋建筑工程见证取样规定2 工程概况及特点2.1工程基本情况序号项 目内 容1工程名称某某县多功乡南天新村聚居点2工程地址某某县多功乡多功村3建设单位某某县多功乡人民政府4设计单位某某某某设计有限公司5监理单位交大监理公司6施工总承包单位某某省南充市第四建筑公司7投资性质（资金来源）国拨8合同承包范围土建、装修、水电等9工程性质民用10合同工期6个月11合同质量目标合格2.2建筑功能概况序号项 目内 容1建筑功能商铺、民用住宅2建筑特点新建住宅为独立柱承台基础、框架结构。3建筑面积m2总建筑面积（m2）68500.96m2占地面积（m2）4建筑层数A户型：3层；B户型：3层；C户型2层5建筑高度m±0.0标高9.117/12.117（m）室内外高差0.15m基底标高-2.1 m最大基坑深度约12m6建筑防火耐火等级：二级7墙面保温采用外墙内保温，玻化中空微珠保温砂浆8外装饰檐口涂料外墙装饰涂料门窗工程隔音门、防火门、铝合金门窗屋面工程不上人屋面屋面为小青瓦屋面上人屋面钢筋混凝土防水屋面主入口水泥砂浆地面11内装饰顶棚乳胶漆涂料、塑料条形扣板地面工程地砖地面、水泥砂浆地面内墙乳胶漆涂料、无机涂料、白瓷砖门窗工程普通门硬木装饰木门特种门木质防火门、防火卷帘门楼梯大理石12防水工程屋面SBS卷材防水厨房高分子涂膜防水层厕浴间高分子涂膜防水层屋面防水等级防水等级为二级、二道设防2.3结构概况 序号项 目内 容1结构形式基础结构形式独立柱承台基础主体结构形式框架结构屋盖结构形式现浇砼2地基持力层土质类别粉质粘土地基承载力地基承载力fk,a=180kPa3混凝土强度垫层C15其余均为混凝土C30、C354抗震等级工程设防烈度7度框架抗震等级三级5钢筋类别非预应力筋情况HPB300、HRB400级钢6钢筋接头方式直螺纹22、25、搭接绑扎8、10、12、14、16、柱断面450*450梁断面250*550、200*450 、200*400mm楼板厚度80mm、120 mm、1302.4工程特点及难点2.4.1现场交通与场地情况本工程位于某某县多功乡多功村境内，318国道穿过本项目交通便利。现场较大，施工现场内安排木工加工场、钢筋场及办公室、生活区。2.4.2周边人文环境情况本工程属芦山地震后，重建规化的新农村安置点，因此扰民现象发生的可能性不大。2.4.3水文地质特征 本工程新建村民聚居点住宅基础为独立柱承台基础，基础底标高为-2.0m。地基为天然地基混合持力，基底土层为粉质粘土层。因本工程原地面落差较大，经过场平部份基础底标高约为-12.0m。工程常年水位较低，不用降水。2.4.4特殊工艺要求本工程为钢筋砼框架结构，柱钢筋竖向接头采用电渣压力焊连接。梁纵向主筋采搭接焊焊接（单面焊）。3 施工部署 3.1工程目标质量目标：工序检验批一次验收合格率为100；分项工程质量检验合格率为100；分项工程质量优良率为95及以上。安全目标：无重伤亡人事故，轻伤率不超过2.5 。文明施工管理目标：雅安市文明现场管理工地。施工进度管理：确保合同工期的实现。成本管理目标：争盈，通过先算后干的原则努力降低成本。3.2 施工组织机构3.2.1 项目经理部组织机构公司承接本工程后，成立了南充市第四建筑公司多功乡南天新村聚居点项目经理部，编制12人，按照系统管理划分为项目经理下设八大组，直接管理生产作业队，分别是：项目经理、生产组、技术组、质量组、安全组、测量组、试验组、资料组、材料组。项目经理技术组材料组资料组试验组测量组安全组质检组生产组 3.2.2施工任务的划分与分包管理本工程的组织管理为总包模式，本项目部作为工程总包单位，其余施工项目由本项目部直接施工和分包施工。3.3.3劳务分包本工程由我项目部直接组织劳务施工的项目共有三方面：土建劳务分包，钢筋加工劳务分包，外脚手架搭设劳务分包，水电劳务分包等。土建结构计划，分包的范围为除钢筋加工及外脚手架搭设外的所有劳务用工，包括施工用的中小型机具及主要辅助材料。土建的二次结构和粗装修、精装修作业也由该队伍施工，该队伍同时施工样板间，验收合格后大面积施工。本工程的钢筋加工单独分包。总包方负责将采购的钢筋运至现场加工厂，分包方依据总包提供的图纸、钢筋加工下料表及进厂材料计划进行加工，将加工好的半成品钢筋分类别码放整齐。本工程地上部分的新建住宅外脚手架采用双排钢管扣件外脚手架，因此将脚手架工程进行单独劳务分包。3.3.4材料及设备采购分工3.3.4.1材料采购分工见表3.3.4.1。表3.3.4.1 材料采购分工表序号项 目业主供应总包供应公司采购自行采购分包自购1钢筋及钢板2木模板3周转材料4木材5防火门6地材7商品混凝土8其他材料3.3.4.2 机械采购计划本工程为标准的框架结构，施工用的设备包括垂直、水平运输设备及半成品加工设备。按照机械能力划分，大型机具（塔式起重机）、260现代挖掘机、现代60挖掘机、徐工30装载机、双桥运土车2台由项目部租赁，中小型机具由劳务分包方自行配备。根据工程的情况，确定塔吊8台，型号分别为QTZ63（4808），混凝土输送设备确定混凝土泵车。机具数量见表3.3.4.2。表3.3.4.2 机具数量表序号机具名称规格数量台用电功率KW进场时间出场时间1塔式起重机QTZ63(4808）840KW(KVA)2014、22014、72钢筋弯曲机WJ40-112014、22014、73钢筋调直机12014、22014、74砂轮切割机112014、22014、75压刨MB503B122014、22014、76平刨MB106122014、22014、77电锯MJ105122014、22014、78手持圆电锯MJ22530.752014、22014、79插入式振捣器HZ6-50161.02014、22014、710电焊机BX1-330222014、22014、711蛙式打夯机HW-6021.12014、22014、712空压机VW9/71/2014、22014、713卷扬机22.22014、22014、7144砂浆搅拌机JZ3501112014、22014、715260挖掘机26012014、12014、516挖掘机6012014、12014、617装载机3012014、12014、73.4施工布置原则及总体施工顺序3.4.1施工流水段布置3.4.1.1流水段的划分依据施工平面布置、划分为三个施工区域，1#、2#、3#、4#、5#、6#、7#、8#、9#、15#、16#、17#、组团为第一区域；10#、11#、12#、13#、14#组团为第二施工区域；18#、19#、20#、21#、22#组团为第三施工区域。3.4.1.2施工区流水段汇总表见表3.4.1.3。表3.4.1.3 施工区流水段汇总表施工区施工部位劳务队伍流水段代号面积一1#9#、15#17# 137454.88二10#14#216674.24三18#22#314371.84流水段划分图见附图1：3.4.2施工总流程 本工程土建施工中将遵循“自下向上施工结构，过程中插入二次结构及粗装修；自上而下施工外装；先做精装样板间，再由上至下做精装”的原则。3.4.2.1土方开挖开挖基坑:基槽开挖沿9#组团依次开挖，开挖至基槽深为-1.9m，距基底200mm由人工清理。开挖顺序基本如下：基槽放线独立基础开挖标高抄测修坡清理3.4.2.2垫层及以下工程施工钎探验槽清槽检底测量放线垫层支模垫层混凝土浇筑养护测量放线。3.4.2.3基础施工独立承台基础放线钢筋绑扎基础支模板混凝土浇注拆模板基槽回填土短柱钢筋绑扎支地梁底模绑扎地梁钢筋支短柱、地梁模板浇筑短柱、地梁砼养护回填土。钢筋施工中控制好钢筋型号、规格及钢筋间距，混凝土施工时，要求振捣密实，混凝土强度达到设计要求。3.4.2.4±0.00以上结构施工放线柱钢筋绑扎水电预埋柱支模柱混凝土浇筑养护拆模顶板、梁支架搭设梁钢筋绑扎梁模支立顶板模板支立顶板下铁钢筋绑扎顶板水电预埋上铁绑扎混凝土浇筑养护。3.4.3机械与模具的布置3.4.3.1垂直运输机械根据现场情况，计划设立一台塔吊作为结构构件的垂直与水平运输机具，QTZ63（4808）塔吊设于1#2#组团中间、3#5#组团中间、6#9#组团中间、10#11#组团中间、12#14#组团中间、15#17#组团中间、18#20#组团中间、21#22#组团中间主要负责模板、钢筋、架管等周转材料；砖块、砂浆等材料的吊装。3.4.3.2模板框架柱采用12mm厚多层板模板；梁、板采用12mm厚多层板。框架柱的模板的配置量为各施工段的框架柱数量。梁、板模板及其支架的数量在主体结构工程施工阶段按照2层备料，以满足结构施工的要求。3.4.4 结构验收计划由于本工程的施工周期较短，为确保提前插入二次结构、粗装计划在首层结构模板拆除后，2014年2月下旬进行先开组团首层填充墙砌体砌筑；室内抹灰。后面按工程进度依次类推。本工程最终在2014年7月份进行竣工验收。3.5主要项目工程量见表3.5。 3.5主要材料用量表序部分项 单 工程量号位名称位1区2区3区1土方m32基垫层混凝土C15m33础钢筋t4基础混凝土C35m35回填土m36框架柱混凝土C35m37主梁、板混凝土C30m38体钢筋接头个9结钢筋t10构模板m23.6劳动力计划与控制根据施工进度计划及工程量，在本工程的基础、主体施工阶段，总投入高峰人数约人，其中土建劳务队约占30人，机电分包5人，其他（混凝土输送泵车司机、倒运车辆司机）5人。人员配备见表3.6。表3.6 人员配备表序号工种人数人 员 分 解土建结构施工土建装饰施工机电施工1钢筋工2木工3混凝土振捣手4信号工5抹灰工7瓦工8壮工9机电专业技工10架子工11塔吊司机12倒运车辆司机13总计根据本工程工程量，作业面宽阔，工期紧张，必须保证有足够的作业人员，必须进行每天三班倒作业，方可保证工期的实现。在基础施工阶段，钢筋工、木工、混凝土工的数量是主要人力因素，主体阶段钢筋工及木工是主要人力因素，施工中成立以劳务管理员及分包单位负责人参加的劳务审核领导小组，负责每天抽查上班人数，确保每日工作量的按期完成。如果人员数低于计划的5%，立即呈报项目经理进行调控。3.7综合进度计划3.7.1主控形象部位与进度计划主要影响工期的因素有：基坑挖土、塔吊支立、交通运输及天气等因素。在考虑以上因素一般影响的前提下，本工程的施工主控形象部位见表3.7.1。表3.7.1 主控形象部位与进度计划表形 象 部 位责任区开 始 时 间完 成 时 间土方开挖1区2区3区基础承台、短柱1区2区3区基础连梁1区2区3区1区主体结构2区3区二次结构及粗装修二次结构粗装修外装修内装修3.7.2施工进度计划甘特图见附图23.8 施工组织协调管理3.8.1 对劳务分包的控制管理3.8.1.1 日常控制(1) 施工管理以月旬周日计划为主线，由工程部向劳务分包单位下发相关进度计划，确保总包计划的完成。(2) 质量管理以样板为龙头，各工序施工前均做样板。样板施工期间，专业工长、工程师、质量检查员旁站管理。工序施工中执行隐患通知控制，工序完成进行三检控制。(3) 技术管理以书面交底为核心，施组及方案进行会议交底，工序进行现场指导交底，设计变更进行书面交底。(4) 安全管理以隐患通知为本，停工、罚款为手段，重要、危险部位的施工实行旁站制，一般工序实行巡回检查制。(5) 材料管理实施双签制，收料由总包方派代表签收，劳务分包的计划由总包的相关人员审核。工序施工中执行巡检，发现浪费现象进行处罚。(6) 钢筋下料表的管理，由总包方提供深化设计图，劳务分包方根据深化设计图及施工图要求的接头位置、编号说明进行翻样，并根据工程的施工计划划分先后进场批次，交专业工长审核。3.8.1.2 会议控制总分包方除日常的交流外，主要通过以下会议进行协调管理：工程协调会，质量分析会，安全专题会。工程协调会：由总包项目经理组织、生产经理、工长、项目总工、专业工程师、物资主管、质量主管、安全管理员参加，分包方生产、技术、质量、安全负责人参加，周期视工程松紧程度确定。会议主要议程为上周期的施工进度完成情况及分析，质量表现与安全形势，下周期的施工计划，隐含矛盾的解决。质量分析会：由总包项目经理组织、生产经理、工长、项目总工、专业工程师、物资主管、质量主管、质量检查员参加，劳务分包方生产、技术、质量负责人参加，周期为每周两次。会议议程为上周期质量情况的分析，当前质量形势，较大质量隐患的分析与奖罚，解决质量问题的具体方法及下周期内的注意事项。安全专题会：由总包项目经理组织、生产经理、工长、项目总工、安全管理员参加，劳务分包方生产、技术、安全负责人参加，开会周期不固定，视工程安全状态确定。会议议程为当前安全形势描述及分析，隐患的处置与奖罚。3.8.2 与业主、监理、设计的协调3.8.2.1与业主协调，主要通过信息沟通处理，在发生需要业主出面解决的事件后，相关部门立即办理联系函，上呈业主并陈明需要解决的问题事项及时间，派责任人专门催要答复。在业主提出对我方有关质疑及要求后，责任部门立即采取针对性弥补措施，将结果以联系函的形式回复业主相关部门。3.8.2.2与监理的协调，主要表现在质量报验、监理通知恢复、工作联系单上。工序质量报验由质量部负责，物资报验由物资部负责，施工进度报验由工程部负责，造价、索赔的报验由商务部负责，关键是工序报验必须在24h前将验收计划呈报监理工程师处。对于监理下发的监理通知，必须先由项目经理阅读，并印发相关部门快速采取应对措施，将结果填报监理通知回复，项目经理签字后上报监理工程师。工程开始之前，监理工程师将面对承包方进行第一次会议，阐明监理工作要点等。应事先与监理工程师沟通，将项目工作计划阐明，避免沟通不足造成计划调整。工程过程中，利用监理例会对制约我方的因素进行分析，向监理、业主代表提出申请，利用监理例会促使不利因素尽早排除。3.8.2.3与设计的协调，主要通过过程中的设计变更洽商，由技术部主要负责，通过认真看图，对工程施工中的难题、设计不便于施工的部位，与设计院进行协商，避免造成因施工困难而出现过程中的重大调整。3.8.3与社会相关方的关系协调与社会相关方的协调主要由项目部项目经理负责。针对扰民、民扰的问题，现场设立接待室，将相关人士提出的有关要求收集整理，由项目经理采取针对性措施、解决。针对政府行政管理部门，采取项目经理牵头、分口支持的方法，县乡规划局、环保管理部门、环卫城管管理部门分别由技术部、工程部主要支持，生活区驻地的村委会、街道办公室、交通管理部门由由项目经理负责。在日常生活中，可以采取定期组织座谈会，将相关代表请到工地会议室，就前一阶段的情况相互交流意见，避免积少成多，引起重大纠纷。4 施工准备4.1 施工技术准备4.1.1 配齐本工程所需的规范、质量标准、工艺标准、图集等书籍，组织土建、水电、机电设备等各专业工程技术人员学习施工规范及操作规程，进行岗前业务培训。制订项目经理部技术质量管理制度和措施。4.1.2. 组织土建、水电安装等各专业进行图纸自审，了解设计意图和应达到的技术条件，查出图纸存在问题，在图纸会审与设计交底中向设计人员寻求解决方法。4.1.3. 现场配置全站仪、水准仪、50m钢尺及两套检测工具。了解现场地形地貌和水文地质情况，对现场进行规划，并绘制完善施工总平面图。按现场施工总平面布置图要求，接收二级坐标点和水准点等测控点，进行闭合复测工作；并编制测量方案。4.1.3.1. 管理人员配备根据施工需要，项目部测量人员配备：技术主管： 技术资料管理：测量班负责人： 测量员： 外包队测量人员：每队2名。4.1.3.2 分工项目部测量班负责轴线控制线及每层两次标高点的抄测，外包队负责轴线、柱体边线、边线检查线、门窗洞口线、墙柱体控制线的抄测。外包队抄测过程中，项目部测量人员旁站作业，要在放线后作验线。4.1.3.3 测量仪器配备见表4.1.3.3。表4.1.3.3 测量仪器配备一览表序号测量器具名称型号规格单位数量备注1全站仪KTS-442R台1检校合格2水准仪DS3台2检校合格3钢尺50m把2检校合格4塔尺5m根2检校合格5墨斗、线坠、红兰铅笔若干4.1.4 组织编制质量保证计划、施工组织设计、分部分项工程施工方案和施工技术交底，对施工班组认真做好施工前技术、安全交底。施工方案编制计划见表4.1.4。 4.1.4 施工方案编制计划表序号名称编制负责人计划完成时间1测量方案2014、1、52土方开挖施工方案钟全东2014、1、53钢筋施工方案朱绍强2014、1、54模板施工方案王兆志2014、1、55混凝土施工方案朱怀祥2014、1、56填充墙施工方案刘斌2014、1、57装修施工方案刘斌2014、1、58外脚手架施工方案张兴强2014、1、54.1.5 组织编制施工进度总计划、年度计划、季度计划、月计划。4.1.6 编制各种的模板、周转材料、加工订货计划。4.1.7 组织技术、翻样人员审图，并提出具体钢筋翻样料表、对预拌混凝土、门窗等材料提前联系厂家，邀请设计、业主、监理进行联合考察，最后招标确定分供方。4.1.8 制定新技术、新材料、新工艺等科技成果应用计划，组织工程技术人员对新技术、新工艺的学习和应用。根据工程的实际情况，本工程拟采用的新技术推广应用项目见表4.1.8：表4.1.8 新技术推广应用计划表序号推广应用项目负责人应用阶段1粗直径钢筋连接技术朱绍强结构工程2新型防水材料陈文防水工程3高强高性能混凝土施工技术曾俊林结构工程4计算机辅助管理技术梁金钟施工管理5混凝土节水保湿养护技术曾俊林结构工程4.1.9 建设现场标养试验室，完成后报公司实验室、监理工程师验收；会同监理考察并确定见证实验室。4.2主要材料数量及供应商确定4.2.1 主要材料数量4.2.1.1 钢筋钢筋规格数量见表4.2.1.1 。 表4.2.1.1 钢筋规格数量表序材料钢筋用量（t）号名称基础主体二次结构1钢筋合计4.2.1.2 模板基础独立柱、连梁、主体结构柱、梁、顶板采用竹胶板和木方配模，加工柱模250m2，顶板模板3000m2。满堂红架子采用碗式脚手架。4.2.1.3 周转材料周转材料使用部位数量见表 4.2.1.3周转材料使用部位数量表序号材料名称规格单位用量地下结构地上结构二次结构装饰1架子钢管m根2扣件十字个13可调底座个14可调托撑个15M16三节鞭350组20穿墙丝杆M16m4.2.1.5 木材木材使用部位数量见表4.2.1.5。 表4.2.1.5 木材使用部位数量表序号材料名称规格单位用量地下结构地上结构二次结构其他1方木40×80m3601204多层板18mmm21200120004.2.1.6 地材地材规格数量见表4.2.1.6。 表4.2.1.6 地材规格数量表序号材料名称规格单位用量地下结构地上结构二次结构装饰1页岩砖块2页岩空心砖200*400*200M32004.2.1.9 预拌混凝土预拌混凝土用量见表4.2.1.9。 表4.2.1.9 预拌混凝土用量表序号工 程 部 位用 量（m3）C15C20C30C35C40C601垫层2基础底板3主体结构顶板4柱5设备基础4.2.2 供应商选择程序 查询公司提供的合格分供方名录，选择数家符合资质要求的分供方，组织项目部的技术、质量、经营等相关人员，到其驻地进行考察，以确定拟购其材料的品质、数量、运输距离等，并向确实符合要求的分供方发出招标书，经内部开标后确定最终供应商。4.3施工现场准备本工程的场地场平只完成部分，还有房屋未拆迁、场平未出来。施工所需的临时设施功能不能完全满足，但管理过程中必须同时满足公司关于“文明四区”的有关规定。在排布完成主要的交通道路、项目部的办公设施后，现场剩余区域约有3000m2，只能布设材料堆放场、管理人员办公室、少量库房、变配电室、现场试验室、一座木工加工场，劳务生活区、主要半成品钢筋加工场，西南侧大门处有水表井一座，为乡镇的水源，管径50mm，可满足使用。4.4对业主的主要要求4.4.1 及时拆迁未拆迁房屋，把场平完善。尽早交给施工方。4.4.2按照合同要求，根据施工进度及时支付工程款。4.4.4协助施工单位排除民扰、协调周边单位的道路交通，为施工创造条件。5 主要分项工程施工方法 5.1测量控制5.1.1测量工作内容5.1.1.1定位测量在接到甲方的交桩通知后，由项目部测量班接收定桩通知书、交接桩记录，做接桩检验，无误后，测设楼角点并施放建筑物地上轮廓线，通知业主报规划管理部门验线，验线合格后，进行轴线控制线的布设。5.1.1.2基槽验线垫层施工完成后，底板轮廓线抄测完毕，上报监理工程师，做基槽验线。5.1.1.3楼层平面抄测 每层每流水的顶板施工完成后，做下一层的楼层平面抄测工作，并报监理验收。5.1.1.4楼层标高抄测 每层每流水的竖向结构拆除模板后，进行建筑标高500mm控制线抄测，并报监理验收。5.1.1.5首层验线 首层平面抄测完成后，上报公司测量班验线，验线合格后报总包及监理，验收合格后，通知某某规划委员会作验线。5.1.1.6竣工测量 建筑物竣工前，通知总包、监理做楼角坐标的测量验收，合格后报某某规划委员会验收或备案。5.1.2测量标准5.1.2.1控制轴线，轴线间互差>20m 1/7000 （相对误差）20m ±3对于轴线小于±3mm5.1.2.2各种结构控制线相对于轴线±3mm。5.1.2.3标高小于±5mm。5.1.2.4垂直层高8mm全高1/1000且不大于3mm。5.1.2.5标高抄测时，采取独立施测两次，限差为±3mm。5.1.3平面及高程控制网布置轴线控制线的布设原则，每流水段应有纵横控制线一条，最先施工的流水段应设纵横各两条，以便校核。根据定位控制平面图，项目部测量班与公司测量班须进行复核，避免因前期施工单位对控制点的破坏。穿越本施工区域分别设12个控制点：P1：X：.990，Y：.433，H：627.648；P2：X：.822，Y：.830，H：627.625；P3：.972，H：628.872；P4：X：.813，Y：.656，H：628.719；P5：X：.640，Y：.096，H：627.783；P6：X：.583，Y：.882，H：627.9605.1.4抄测注意事项为避免测量差错，测量内业计算必须经技术人员复查，复查无误后方可采用。施测中采用互查互验等方法确保测量精度，互查方法：两人对算；相互检验；以不同方法核算；采用“多余观测法”校核。在本工程中，在平面及标高测设时，必须与相邻区域的其他单位已测量的标记校核，发现超过标准的情况，必须通知甲方进行协调处理并记录处理过程及结果，严禁私自调线。5.2现场取样与试验本工程的现场取样与试验工作主要集中在以下方面：钢筋原材复试，钢筋接头取样送检，混凝土拌合物现场检验，混凝土强度试块取样送检，回填土土工试验取样，回填土现场检验，防水材料取样，二次结构所用的水泥、砂、石原材取样送检，二次结构的砂浆、混凝土取样送检。5.2.1 取样程序及方法钢筋原材材料等原材每次进场后，由物资部整理合格证书及铭牌，通知质量部进行材料构配件进场检验，合格后通知试验员进行取样复试，必要时通知监理工程师做有见证试验记录。钢筋接头的现场检验从已绑扎好的构件上截取，截取后用双面帮条焊补强。在每个验收批钢筋连接完成后，试验员协同监理工程师现场选样。双面帮条焊的接头要做同条件现场模拟试件。混凝土拌合物现场的检验包括混凝土坍落度、外观检验，按每小时每个卸灰点抽检一次。混凝土强度试块、抗渗强度试块以每个浇筑批为单位进行取样，同时需保留同条件养护试件每批次不少于3组（7d，14d，28d），需要检验早期强度时，尚应根据实际情况留置3d、60d同条件试块。结构实体检验对混凝土强度检验的规定：结构实体检验用同条件养护的试件，同条件养护试件应由各方在混凝土浇筑入模处见证取样。同一强度等级的同条件养护试件的留置数量不宜少于10组。以构成按统计方法评定混凝土强度的基本条件；施工稳定后留置数量不应少于3组，是为了保证按非统计方法评定混凝土强度时有足够的代表性。同条件养护试件应在达到等效龄期时进行强度试验。同条件养护试件的等效龄期可取按日平均温度逐日累计达到600d时所对应的龄期。5.2.2 取样计划5.2.2.1原材取样计划见表5.2.2.1。表5.2.2.1 原材取样计划表材质规格数量进场批次取样数量钢筋22、25、8、1022防水材料11水泥PO32.5t11砂中粗1石子2.5cm1砖15.2.2.2现场取样见表5.2.2.2。表5.2.2.2 现场取样计划表项目部位总量取样数量钢筋连接梁、柱30%混凝土梁板柱14次5次砌筑砂浆回填土基础房心5.3.土方开挖5.3. 1土方开挖现场已经平整完毕，地下障碍物基本确定，土方施工时注意地下障碍物，及时处理。基槽定位验线已经完成。施工中独立基础独立开挖，测量人员跟着，挖至到基础0.5处，测量人员测出距基底50CM的水平标志线，然后在槽邦上或基坑底钉上小木桩，清理底部土层时用它们来挖制标高，根据轴线及基础轮廓线检查基槽尺寸，修正边坡和基底。独立基础底标高-2.10M，机挖土方留土层20CM，防止基底土扰动，人工清除20CM土层后，进行布孔打钎，钎打完验槽后进行下道工序施工。5.3.2钎探钎探点按照1.5m梅花型布置。位置依据钎探点平面布置图用白灰堆放出钎探点位。钎探工具采用小型机械钎探器，钎杆直径25mm，钎锤重10Kg。钎探杆每打入土中30cm时，记录一次锤击数，钎探深度为2.1m，共需要记录7次。若锤数>100锤/30cm，即停止锤击。钎探完毕，主管技术人员审核是否有地下软弱层，如果存在明显硬或软的地基区域，应先在钎探表中圈出点号，并在平面图中圈出范围，然后由工程人员在现场用白灰线圈出，以供验槽时判定。打完的钎孔及时用砖盖住并在砖上按平面图点编号。验槽后，及时灌砂，砂用中砂，灌砂每30cm深用钢筋棍捣实一次。验槽完毕经设计、勘察单位同意后即可人工二次捡底，按6×6m定桩点，拉交叉线控制捡底标高。出现超挖的情况时，严禁私自回填，超挖深度小于200mm，面积不大于10m2时，应将该范围虚土清理干净，待垫层混凝土浇筑时，以混凝土填平。5.3.3.垫层施工5.3.3.1垫层用商品混凝土，强度等级为C15，厚度100mm。5.3.3.2垫层尺寸：距底板外边缘一边留出100mm。5.4.对混凝土拌合物的要求5.4.1粗骨料粒径525mm，含泥量不大于1，针状颗粒含量不大于10。碱含量等级C类以上；5.4.2砂采用细度模数为2.53.0中砂，通过0.315mm筛孔不少于15，含泥量不得大于3，级配良好，碱含量等级C类以上；5.4.3坍落度：180±20mm，在满足泵送要求的前提下，适当降低和控制住混凝土的砂率，避免因砂率过大造成混凝土的收缩增大；拌合物的保水性必须良好，入泵时不得有离析现象。5.4.4混凝土水泥用量不小于280Kg/m3，避免因混凝土的胶凝材料过少而降低混凝土的密实性；5.4.5混凝土初凝时间要求：段68h。5.4.6混凝土入泵温度：20±2（浇筑时间大约在35月中旬）；根据历年大气温度的情况，北京地区的平均温度在摄氏10°25°之间，白天最高气温25°。5.4.7混凝土总碱含量不大于3Kg/m3；氯离子含量0.3%。
