大涌商务中心2#栋商住楼（一期）总承包工程外脚手架施工方案修订版.doc

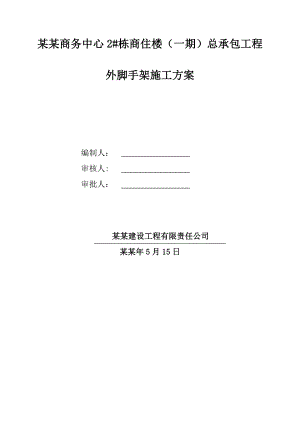

某某商务中心2#栋商住楼（一期）总承包工程外脚手架施工方案编制人： 审核人: 审批人： 某某建设工程有限责任公司某某年5月15日目录1编制说明及依据21.1编制说明21.2编制依据22工程概况23脚手架搭设23.1外脚手架搭设参数23.2脚手架材料选择33.2.1钢管33.2.2扣件33.2.3脚手板43.2.4安全网43.2.5型钢43.3脚手架搭设流程43.3.1落地脚手架的搭设43.3.2悬挑脚手架的搭设43.4外脚手架搭设要求53.4.1立杆53.4.2横杆73.4.3剪刀撑83.4.4连墙件103.4.5护栏和挡脚板113.4.6扫地杆123.4.7搭设注意事项124脚手架拆除124.1脚手架拆除前准备工作124.2脚手架拆除注意事项135安全措施及要求145.1安全管理措施145.2安全保证措施155.3使用阶段的监测监控措施156计算书166.1 落地式脚手架计算166.2 悬挑式脚手架计算241 编制说明及依据1.1 编制说明本方案为本工程的外脚手架施工方案，主要包括地下室外墙落地架及各栋1-5层落地架。其中东面位置因场地限制，从基坑底部搭设至基坑顶部搭设了通道平台，该部分架体作为地下室外墙施工阶段的架体使用；3#楼西侧由于进度原因，需要从二层结构面搭设悬挑脚手架，搭设至6层结构面。本工程主体阶段拟采用爬架施工，具体开始安装部位为各栋的4层，考虑爬架安装的工作面各栋主体落地架搭设至5层。1.2 编制依据（1）华润大冲旧村改造项目施工图纸（2）华润大冲旧村改造项目总承包工程施工组织设计（3）建筑施工安全检查标准（JGJ59-2011）（4）建筑施工扣件式钢管脚手架安全技术规范（JGJ1302011）（5）危险性较大的分部分项工程安全管理办法建质200987号（6）建筑施工手册(第四版)（7）国家及广东省、深圳市相关法律法规2 工程概况本项目基坑开挖深度13.5m，地下室外脚手架搭设采用扣件式钢管脚手架型式，搭设高度14.7m。各栋主体阶段的搭设高度见下表：栋号楼号搭设高度2栋3号楼24.15m（5层）3号楼西侧悬挑19m（6层）4号楼24.15m（5层）3 脚手架搭设3.1 外脚手架搭设参数本工程外架高度地下室阶段为14.7m,主体阶段搭设高度为24.15m，悬挑外架高度为19m。为综合考虑结构外形、结构与装修施工、安全防护等多方面因素,外架全部采用扣件式双排钢管(48*3.5外脚手架,具体搭设参数见下表技术参数地下室主体3#楼西侧悬挑立杆间距1500mm1500mm1500mm立杆排拒500mm900mm900mm离建筑物距离300mm250mm250mm步距1500mm1800mm1800mm连墙件-每层设置，首层每跨设置，以上每两跨设置每层每两跨设置3.2 脚手架材料选择3.2.1 钢管脚手架钢管应采用国家现行标准直缝电焊钢管（GB/T13793）或低压流体输送用焊接钢管（GB/T 3092）中规定的3号普通钢管，其质量应符合现行国家标准碳素结构钢（GB/T 700）中Q23F-A级钢管的规定。弯曲变形及锈蚀的钢管不得使用。脚手架钢管采用外径为48mm，壁厚3.5mm的钢管，其横向水平杆最大长度不应大于1.5m，其它杆最大长度不应超出6m，且每根钢管的最大质量控制在25kg。脚手架钢管的表面质量及外形应符合下列要求：（1）新钢管应有产品质量合格证及质量检验报告，钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划痕。钢管壁厚及外径偏差不应大于-0.5mm，端面偏差不应大于1.7mm。（2）旧钢管表面锈蚀深度应小于0.5mm，弯曲变形各种杆件钢管的端部弯曲l1.5m时，不应大于5mm。立杆钢管弯曲当3m<l4mm时，不应大于12mm；当4m<l6m时，不应大于20mm;水平杆斜杆的弯曲l6m，不应大于30mm。（3）所用钢管均应符合CI形象要求，外架立杆及水平杆刷成黄色；剪刀撑刷成黑黄相间颜色。3.2.2 扣件（1）扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等。（2）扣件式钢管脚手架应采用可锻铁制作的扣件，其材质应符合现行国家标准钢管脚手架扣件（GB 15831）的规定，其附件的制造材料应符合GB700-79中A3钢的规定，螺纹应符合GB196-81普通螺纹的规定，垫圈应符合GB95-76垫圈的规定。扣件与钢管的贴合面必须完好不变形，扣件扣紧钢管时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间小于1mm，扣件表面应进行防锈处理。（3）脚手架采用的扣件，在螺栓拧紧扭力矩达65Nm时，不得发生破坏。（4）扣件验收应符合下列规定：新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证；旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑动的螺栓必须更换；新旧扣件均应进行防锈处理。3.2.3 脚手板脚手板采用8及10钢筋焊接而成的钢芭片，踢脚板为黄黑间隔150mm模板，施工层挡脚板高度为300mm。3.2.4 安全网按照深圳市安全监督总站的有关规定，本工程安全网全部采用绿色阻燃密目式安全网，兜网采用尼龙网。3.2.5 型钢本工程悬挑架选用16号普通工字钢，其相应材质应符合国家现行相关规范。为防止脚手架立杆滑移，工字钢上立杆位置应焊接150mm高20的钢筋短头对立杆加以固定。 3.3 脚手架搭设流程3.3.1 落地脚手架的搭设其搭设顺序：在地面基础上垫设木板逐根树立杆并与第一排大横杆扣紧安装第一排小横杆并与立杆扣紧安装第二步大横杆与各立杆扣紧安第二步小横杆安装第三步大横杆安装第三步小横杆安装第四步大横杆和小横杆安装拉结杆接立杆加设剪刀撑铺脚手板挂安全网。3.3.2 悬挑脚手架的搭设搭设顺序：在预埋楼层预埋20圆钢套环楼板浇筑完成达到一定强度后放置工字钢并进行焊接逐根树立立杆并与第一排大横杆扣紧安装第一排小横杆并与立杆扣紧安装第二步大横杆与各立杆扣紧安第二步小横杆安装第三步大横杆安装第三步小横杆安装第四步大横杆和小横杆安装拉结杆、安装并拉紧钢丝绳接立杆加设剪刀撑铺脚手板挂安全网张拉卸荷钢丝绳。3.4 外脚手架搭设要求3.4.1 立杆（1）上、下横杆的接长位置应错开布置在不同的立杆纵距中，以减少立杆偏心受载，与相近立杆的距离不大于纵距的三分之一。在距外架底部200mm处设置通长扫地杆，地下室外架落于底板垫层上主体阶段架体落于地下室顶板上，并在每根立杆下面放置模板或木枋垫木。由于南侧地下室侧壁与基坑支护桩的距离小，中间设置有腰梁，为保证地下室外墙的施工作业面，需将腰梁上部的外侧架体落于腰梁上，见下图。（2）立杆接头必须采用对接扣件对接，开口向建筑物一面。（3）立杆上的对接扣件应交错布置，两个相邻立杆接头不能在同一步距内，两相邻立杆接头在高度方向上错开的距离不应小于500mm，各接头中心距主节点的距离应不大于步距的1/3。（4）立杆顶端应高出建筑物檐口上皮高度不小于1.5m。（5）架手架底座上必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座下皮不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。3.4.2 横杆（1）大横杆设于小横杆之上，固定在立杆的内侧，并采用直角扣件与立杆扣紧，纵向水平杆与立杆的连接采用双扣件固定，以防滑脱。（2）纵向水平杆一般采用对接扣件开口向下连接，也可采用搭接。相邻纵向水平杆对接接头应交错布置，不应设在同步、同跨内，相邻接头水平错开距离不应小于500 mm，并应避免设在纵向水平杆的跨中；搭接接头长度不应小于1m，并应等距设置不少于3个旋转扣件固定，端部扣件盖板边缘至杆端的距离不应小于100mm。（3）纵向水平杆的长度不小于3跨，并不小于6m。（4）每一主节点处必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上，该杆轴线偏离主节点的距离不应大于150mm。（5）操作层上非主节点处的横向水平杆宜根据支承钢笆片需要等间距设置，最大间距不应大于柱距的1/2。（6）大横杆设在立杆内侧，长度不小于三跨，采用直角扣件与立杆扣紧，直角扣件不得朝上，防止雨水进入。每一主节点处必须设置一小横杆，用直角扣件扣接并严禁拆除。（7）端部扣件盖板的边缘至搭接横杆端的距离不小于100mm。3.4.3 剪刀撑（1）剪刀撑宽度取35倍立杆纵距，斜杆与地面夹角在45°。（2）双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。（3）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不应大于150mm。（4）架体上开洞的构造要求：电梯运输机械要求在架体上开洞作为出入口，不允许断开立杆，并要求加设横向支撑予以加强。（5）洞口处增设的斜杆应采用旋转扣件优先固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线距中心节点距离不应大于150mm。（6）洞口两侧增设的横向支撑应伸出增设的斜杆端部。（7）剪刀撑斜杆的接长宜采用搭接,搭接长度不应小于1m，应采用不少于3个旋转扣件固定，端部扣件盖板的边缘至杆端不应小于100。（8）为了增强脚手架的纵向稳定性和整体性，在脚手架纵向传力结构的外侧隔一定距离沿高度由下而上连续设置纵向剪刀撑。3.4.4 连墙件（1）为了增强脚手架的侧向刚度及稳定性，在外脚手架与建筑物之间设置连接杆，在四周每层边梁上每两步架预插短钢管入砼内200mm，点焊在梁内主筋上，外露部分的长度为300mm，浇筑砼后将短钢管和连墙杆（钢管）用十字扣件连接，结构与外架形成可靠的连接,以保证外架的稳定。连墙杆在首层每跨布置，二层及以上每两跨布置，所有连墙杆上下均应错开，成菱形布置。连接杆尽量设置在立杆与大、小横杆的连接处，与脚手架架体垂直，如在规定的位置上设置有困难，应在邻近点补足。（2）拉结杆的设置及其牢固可靠是关系到脚手架的失稳破坏、倾覆的重要关键。拉结杆宜呈水平并垂直于墙面设置，与脚手架连接的一端可稍微下斜，不容许向上翘起。连墙水平杆件上与主体结构交点内侧应增加双扣件。3.4.5 护栏和挡脚板在外排大横杆中间距脚手板面900mm处均需设一道护栏，并在脚手板位置设300mm高挡脚板。外脚手架脚手板每三层进行一次封闭，在悬挑架的底部，采用模板进行封闭，设置挡脚板。3.4.6 扫地杆脚手架必须设置纵、横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座下皮200mm高的立杆上，横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上，其连接方式及接头位置同纵向水平杆。3.4.7 搭设注意事项搭设注意事项1在外脚手架搭设过程中，必须严格按规定的构造方案和尺寸进行搭设，并及时与结构拉结或采用临时支顶，确保搭设过程的安全。2脚手架里、外两排立杆搭设均要竖直，相邻两立杆的接头上下应错开500mm，并不得在同一步距内，搭设第一节立杆时应选用长短不一的钢管。3搭设过程中应随时校正杆件垂直度和水平偏差，避免偏差过大。4剪刀撑从底到顶沿外架连续布置。5加强对使用材料的检查、检查钢丝绳规格是否符合要求、是否断丝、磨损，检查钢管是否合格，是否变形，检查扣件是否松动，螺栓螺纹是否有损，检查钢管型号、质量等，变形和不合格的扣件、钢管和钢丝绳等材料一律不准在本工程中使用。6大横杆的对接扣件，开口应朝架子内侧，螺栓向上，螺栓应适度拧紧。4 脚手架拆除4.1 脚手架拆除前准备工作脚手架使用完毕后立即拆除，在脚手架拆除前应作好以下工作：1、对脚手架进行安全检查，确认不存在严重隐患。如存在影响拆除脚手架安全的隐患，应先对脚手架进行修整和加固，以保证脚手架在拆除过程中不发生危险。2、在拆除脚手架前，应先清除脚手板上的垃圾杂物，清除时严禁高空向下抛掷，大块的装入容器内由垂直运输设备向下运送，能用扫帚集中的要集中装入容器内运下。3、脚手架在拆除前，应先明确拆除范围、数量、时间和拆除顺序、方法、物件垂直运输设备的数量，脚手架上的水平运输、人员组织，指挥联络的方法和用语，拆除的安全措施和警戒区域。4、脚手架需经单位工程负责人检查验收并确认不再需要时方可拆除。5、拆架前，全面检查待拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准备工作。4.2 脚手架拆除注意事项1、严格遵循拆除顺序，由上而下、后搭者先拆、先搭者后拆，同一部位拆除顺序是：栏杆脚手板剪刀撑大横杆小横杆立杆。（1） 脚手架拆除应从一端走向另一端、自上向下逐层进行。（2）同一层的构配件和加固件应按先上后下、先外后里的顺序进行，最后拆除连墙杆。（3） 在拆除过程中，脚手架的自由悬臂高度不得超过两步，需超过两步的应设置临时的拉结。（4） 连墙杆、大横杆和剪刀撑等到必须在脚手架拆除到相关部位时方可拆除。（5） 拆卸作业时，工作必须站在临时设置的脚手板上进行，并按规定系好安全绳，戴好安全帽。（6）拆除过程中，严禁使用榔头，钢管等硬物打击、撬挖，拆除下的扣件、短钢管（如连墙杆、小横杆）应使传递至内堆存，严禁在架体上堆放钢管扣件。大横杆及剪刀撑采用集中堆放后塔吊配合。（7） 当天未结束的工作，应采取临时加固措施，确保安全。（8） 当解开与另一人有关的扣件时必须先告诉对方并得到允许，以防坠落伤人。（9） 作业人员应从安全通道上下班，不得随意攀登。2、外脚手架的拆除一般严禁在垂直方向上同时作业，因此要事先做好其他垂直方向工作的安排。3、拆除脚手架时，下部的出入口必须停止使用，对此除监护人员要特别注意外，还应在出入口处设置明显的停用标志和围栏，此警示标志必须内外双面都加以设置。4、在拆除的脚手架周围，明显标示“禁止入内”字样的标志，并有专人监护，以保证拆脚手架时无其他人员入内。5、拆下的脚手架钢管、扣件及其他材料运至地面后，应及时清理，将合格的，需要整修后重复使用的和应报废的加以区分，按规格堆放。对合格件应及时进行保养，保养后送仓库保管以备今后使用。6、本工程脚手架拆除时遇大风、大雨、大雾天应停止作业。7、拆除时操作人员要系好安全带，穿软底防滑鞋、扎裹腿。8、脚手架拆除过程中，不中途换人，如必须换人，则应该在安全技术交底中交代清楚。5 安全措施及要求5.1 安全管理措施1、建立安全责任制，进入现场前，对工人进行安全技术交底和安全培训工作。对施工机械操作进行培训，安全员作好安全检查工作。2、严格遵守深圳市建筑工程施工安全操作规程。3、阳台周边、无防护的屋面周边设置1.2m 高的两道护身栏杆，并设置固定的高度不低于20cm的挡脚板。4、当临边的外侧为通道时，除防护栏杆外，敞口立面必须采取满挂密目安全网或其它可靠措施作全封闭处理。5、分层施工的楼梯口、梯段边及休息平台处必须安装临时护栏。6、施工中对高处作业的安全技术设施，发现有缺陷和隐患时，必须及时解决；危及人身安全时，必须停止作业。7、施工作业场所有坠落可能的物件，应一律先行撤除或加以固定。高处作业中所用的物料，均应堆放平稳，不妨碍通行和装卸。工具应随手放入工具袋；作业中的走道、通道板和登高用具，应随时清扫干净；拆卸下的物件及余料和废料均应及时清理运走，不得任意乱置或向下丢弃。传递物件禁止抛掷。8、雨天进行高处作业时，必须采取可靠的防滑、措施。凡水应及时清除。对进行高处作业的高耸建筑物，应事先设置避雷设施。遇有六级以上强风、浓雾等恶劣气候，不得进行露天攀登与悬空高处作业。台风暴雨后，应对高处作业安全设施逐一加以检查，发现有松动、变形、损坏或脱落等现象，应立即修理完善。9、因作业需要，临时拆除或变动安全防护设施时，必须经施工负责人同意，并采取相应的可靠措施，作业后应立即恢复。10、坚持电气专业人员持证上岗，非电气专业人员不准进行任何电气部件的更换或维修。11、应保持配电线路及配电箱和开关箱内电缆、导线对地绝缘良好，不得有破损、硬伤、带电体裸露、电线受挤压、腐蚀、漏电等隐患，以防突然出事。12、工地所有配电箱都要标明箱的名称、所控制的各线路称谓、编号、用途等。13、配电箱要做到“六有”，在现场施工，当停止作业一小时以上时，应将动力开关箱断电上锁。14、检查和操作人员必需按规定穿、戴绝缘鞋、绝缘手套；必需使用电工专用绝缘工具。15、进入施工现场并在施工时，要带好安全帽，系好安全带，施工现场严禁吸烟，严禁酒后施工。5.2 安全保证措施1、人员要求1）脚手架搭设人员必须是经过国家现行标准特种作业人员安全技术考核管理规则考核合格的专业架子工，上岗人员应定期体检，体检合格者方可发上岗证持证上岗。本工程计划安排4名安全管理人员对现场外架及其他安全危险源等进行现场监督管理，每栋平均约投入4名左右专业人员进行施工。2）搭设、拆除脚手架人员必须严格按高空作业的安全要求作业，必须戴安全帽、安全带，穿防滑鞋，工具必须用绳固定在身上，避免滑落或坠物伤人。2、搭设阶段搭设及拆除阶段安全保证措施1必须根据本方案要求，给施工班组进行详细技术交底，并有监理人员鉴证。2脚手架的构配件质量必须合格后方准使用。3脚手架每安装完成一层，应由项目部组织对外架进行检查验收，发现问题应及时校正。4脚手架的搭设质量必须符合规定要求并检查验收后方可投入使用。5六级及六级以上大风和雨天应停止脚手架作业，雨后搭架操作应有防滑措施。6搭拆脚手架时，根据坠落半径地面应设围拦和警戒标志，并派专人看守，严禁非操作人员入内。7搭设脚手架人员必须戴安全帽、系安全带穿防滑鞋。8外架拆除时必须先对拆除区域周围进行警戒线封闭防止闲杂人员进入拆除区域，对拆除的钢管、扣件应堆码整齐禁止乱扔乱丢以防伤人。对堆放的钢管必须当天及时用塔吊进行吊走严禁放置在架体上。5.3 使用阶段的监测监控措施使用阶段安全保证措施1操作层上的施工荷载应符合设计要求，不得超载、不得将模板支撑、缆风绳、泵送砼及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备。2应设专人负责对脚手架进行经常检查和保修，在六级大风与大雨后及停用超过一个月后复工前必须经检查后方可上架操作。3各主节点处杆件的安装，拉结杆、支撑、门洞等的构造是否符合规定要求，安全防护措施是否符合要求等保修项目必须检查后方可使用。4在脚手架使用期间，严禁任意拆除纵、横向扫地杆；连墙杆；支撑；防护栏杆、挡脚板等安全设施。确实需拆除上述任一杆件的，应报安全部批准后方可实施，并做到及时恢复。5在拆模层及结构施工层的脚手架安全网内侧，设置一道密眼钢丝网，拆模及结构施工完成后周转使用，以防止拆模层及结构施工层的钢管、钢筋等冲破安全立网坠物伤人。6在脚手架上进行电、气焊作业时，必须有防火电措施和专人看守。7工地临地用电线路的架设及脚手架接地、避雷措施等应按国家现行标准施工现场临时用电安全技术规范的有关规定执行。8架子工长必须安排专人加强对安全网、钢笆片、防护栏杆、防护棚等安全设施的检查，发现破损、断线、封闭不严、固定不牢固等现象及时加以整改和加强。9在施工期间遇有雷雨时，脚手架上的操作人员应立即离开。10在工字钢悬挑架层敷设模板，上铺安全网，确保全封闭施工，避免坠物伤人。11脚手架与结构拉结部位需派专人进行定期检查，防止拉结件出现人为松动及破坏。12外架在使用阶段应不定期对整个架体的垂直度进行监测，若出现有外架偏移或垂直度偏差较大等情况应及时对局部位置进行修复处理。13脚手架避雷设防，应在每个楼角用4根直径12镀锌钢筋设避雷针，形成网络，并与整栋建筑物楼层内避雷系统（即框架主筋）连成一体。接触处采用可靠连接、焊牢，电阻不大于4。6 计算书6.1 落地式脚手架计算计算依据1、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20112、建筑地基基础设计规范GB50007-20113、建筑结构荷载规范GB50009-20014、钢结构设计规范GB50017-2003 一、脚手架参数脚手架搭设方式双排脚手架脚手架钢管类型48×3脚手架搭设高度H(m)25脚手架沿纵向搭设长度L(m)99.3立杆步距h(m)1.8立杆纵距或跨距la(m)1.5立杆横距lb(m)0.9内立杆离建筑物距离a(m)0.25双立杆计算方法不设置双立杆 二、荷载设计脚手板类型冲压钢脚手板脚手板自重标准Gkjb(kN/m2)0.3脚手板铺设方式4步1设密目式安全立网自重标准Gkmw(kN/m2)0.01挡脚板类型木挡脚板栏杆与挡脚板自重标准值Gkdb(kN/m)0.17挡脚板铺设方式2步1设每米立杆承受结构自重标准值gk(kN/m)0.12横向斜撑布置方式5跨1设结构脚手架作业层数njj2结构脚手架荷载标准值Gkjj(kN/m2)3地区广东深圳市安全网设置全封闭基本风压0(kN/m2)0.45风荷载体型系数s1.16风压高度变化系数z(连墙件、单立杆稳定性)0.74，0.74风荷载标准值k(kN/m2)(连墙件、单立杆稳定性)0.38，0.38 计算简图：立面图侧面图 三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n1横杆抗弯强度设计值f(N/mm2)205横杆截面惯性矩I(mm4)横杆弹性模量E(N/mm2)横杆截面抵抗矩W(mm3)4490纵、横向水平杆布置 承载能力极限状态 q=1.2×(0.033+Gkjb×lb/(n+1)+1.4×Gk×lb/(n+1)=1.2×(0.033+0.3×0.9/(1+1)+1.4×3×0.9/(1+1)=2.09kN/m 正常使用极限状态 q'=(0.033+Gkjb×lb/(n+1)+Gk×lb/(n+1)=(0.033+0.3×0.9/(1+1)+3×0.9/(1+1)=1.52kN/m 计算简图如下： 1、抗弯验算 Mmax=0.1qla2=0.1×2.09×1.52=0.47kN·m =Mmax/W=0.47×106/4490=104.83N/mm2f=205N/mm2 满足要求！ 2、挠度验算 max=0.677q'la4/(100EI)=0.677×1.52×15004/(100××107800)=2.343mm max2.343mmminla/150，10min1500/150，1010mm 满足要求！ 3、支座反力计算 承载能力极限状态 Rmax=1.1qla=1.1×2.09×1.5=3.45kN 正常使用极限状态 Rmax'=1.1q'la=1.1×1.52×1.5=2.51kN 四、横向水平杆验算 承载能力极限状态 由上节可知F1=Rmax=3.45kN q=1.2×0.033=0.04kN/m 正常使用极限状态 由上节可知F1'=Rmax'=2.51kN q'=0.033kN/m 1、抗弯验算 计算简图如下：弯矩图(kN·m) =Mmax/W=0.78×106/4490=173.79N/mm2f=205N/mm2 满足要求！ 2、挠度验算 计算简图如下：变形图(mm) max1.728mmminlb/150，10min900/150，106mm 满足要求！ 3、支座反力计算 承载能力极限状态 Rmax=1.74kN 五、扣件抗滑承载力验算横杆与立杆连接方式单扣件扣件抗滑移折减系数1 扣件抗滑承载力验算： 纵向水平杆：Rmax=3.45/2=1.73kNRc=1×8=8kN 横向水平杆：Rmax=1.74kNRc=1×8=8kN 满足要求！ 六、荷载计算脚手架搭设高度H25脚手架钢管类型48×3每米立杆承受结构自重标准值gk(kN/m)0.12 立杆静荷载计算 1、立杆承受的结构自重标准值NG1k 单外立杆：NG1k=(gk+la×n/2×0.033/h)×H=(0.12+1.5×1/2×0.033/1.8)×25=3.42kN 单内立杆：NG1k=3.34kN 2、脚手板的自重标准值NG2k1 单外立杆：NG2k1=(H/h+1)×la×lb×Gkjb×1/4/2=(25/1.8+1)×1.5×0.9×0.3×1/4/2=0.75kN 1/4表示脚手板4步1设 单内立杆：NG2k1=0.75kN 3、栏杆与挡脚板自重标准值NG2k2 单外立杆：NG2k2=(H/h+1)×la×Gkdb×1/2=(25/1.8+1)×1.5×0.17×1/2=1.9kN 1/2表示挡脚板2步1设 4、围护材料的自重标准值NG2k3 单外立杆：NG2k3=Gkmw×la×H=0.01×1.5×25=0.38kN 构配件自重标准值NG2k总计 单外立杆：NG2k=NG2k1+NG2k2+NG2k3=0.75+1.9+0.38=3.03kN 单内立杆：NG2k=NG2k1=0.75kN 立杆施工活荷载计算 外立杆：NQ1k=la×lb×(njj×Gkjj)/2=1.5×0.9×(2×3)/2=4.05kN 内立杆：NQ1k=4.05kN 组合风荷载作用下单立杆轴向力： 单外立杆：N=1.2×(NG1k+ NG2k)+0.9×1.4×NQ1k=1.2×(3.42+3.52)+ 0.9×1.4×4.05=13.43kN 单内立杆：N=1.2×(NG1k+ NG2k)+0.9×1.4×NQ1k=1.2×(3.42+0.89)+ 0.9×1.4×4.05=10.28kN 七、立杆稳定性验算脚手架搭设高度H25立杆计算长度系数1.5立杆截面抵抗矩W(mm3)4490立杆截面回转半径i(mm)15.9立杆抗压强度设计值f(N/mm2)205立杆截面面积A(mm2)424连墙件布置方式两步三跨 1、立杆长细比验算 立杆计算长度l0=Kh=1×1.5×1.8=2.7m 长细比=l0/i=2.7×103/15.9=169.8210 轴心受压构件的稳定系数计算： 立杆计算长度l0=kh=1.155×1.5×1.8=3.11m 长细比=l0/i=3.11×103/15.9=196.13 查规范表A得，=0.188 满足要求！ 2、立杆稳定性验算 不组合风荷载作用 单立杆的轴心压力设计值N=1.2(NG1k+NG2k)+1.4NQ1k=1.2×(3.42+3.52)+1.4×4.05=14kN =N/(A)=13995.75/(0.188×424)=175.58N/mm2f=205N/mm2 满足要求！ 组合风荷载作用 单立杆的轴心压力设计值N=1.2(NG1k+NG2k)+0.9×1.4NQ1k=1.2×(3.42+3.52)+0.9×1.4×4.05=13.43kN Mw=0.9×1.4×Mwk=0.9×1.4×klah2/10=0.9×1.4×0.38×1.5×1.82/10=0.16kN·m =N/(A)+ Mw/W=13428.75/(0.265×424)+.14/4490=155.97N/mm2f=205N/mm2 满足要求！ 八、脚手架搭设高度验算 不组合风荷载作用 Hs1=(Af-(1.2NG2k+1.4NQ1k)×H/(1.2NG1k)=(0.265×424×205×10-3-(1.2×3.52+1.4×4.05)×25/(1.2×3.42)=80.12m 组合风荷载作用 Hs2=(Af-(1.2NG2k+0.9×1.4×(NQ1k+Mwk A/W)×H/(1.2NG1k)=(Af-(1.2NG2k+0.9×1.4×NQ1k+Mw A/W)×H/(1.2NG1k)=(0.265×424×205×10-3-(1.2×3.52+0.9×1.4×4.05+0.16×1000×0.265×424/4490)×25/(1.2×3.42)=58.59m Hs=58.59m>H=25m 满足要求！ 九、连墙件承载力验算连墙件布置方式每层设置，二层跨布置，以上每两跨布置连墙件连接方式扣件连接连墙件约束脚手架平面外变形轴向力N0(kN)3连墙件计算长度l0(mm)300连墙件截面面积Ac(mm2)450连墙件截面回转半径i(mm)15.9连墙件抗压强度设计值f(N/mm2)205连墙件与扣件连接方式双扣件扣件抗滑移折减系数1 Nlw=1.4×k×2×h×3×la=1.4×0.38×2×1.8×3×1.5=8.0997kN 长细比=l0/i=300/15.9=18.87，查规范表A.0.6得，=0.96 (Nlw+N0)/(Ac)=(8.0997+3)×103/(0.96×450)=25.69N/mm20.85 ×f=0.85 ×205N/mm2=174.25N/mm2 满足要求！ 扣件抗滑承载力验算： Nlw+N0=8.0997+3=11.0997kN1×12=12kN 满足要求！6.2 悬挑式脚手架计算悬挑主梁采用16号工字钢作悬挑梁，悬挑工字钢后端用20mm压环钢筋，固定在混凝土板上，工字钢穿过压环钢筋并用木楔塞牢。悬挑层底部用木板封实。工字钢在二层的布置图见下图：2层3#楼西侧工字钢布置图。2层3#楼西侧工字钢布置图悬挑式脚手架计算书如下：一、参数信息1.脚手架参数双排脚手架搭设高度为 19 m，立杆采用单立杆；搭设尺寸为：立杆的纵距为 1.5m，立杆的横距为0.9m，立杆的步距为1.8 m；内排架距离墙长度为0.25 m；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；采用的钢管类型为 48×3.5； 横杆与立杆连接方式为双扣件；取双扣件抗滑承载力调整系数 0.75；连墙件布置取两步两跨，竖向间距 3.6 m，水平间距3 m，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布荷载(kN/m2):3.000；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处广东深圳市，基本风压0.75 kN/m2；风荷载高度变化系数z，计算连墙件强度时取0.92，计算立杆稳定性时取0.74，风荷载体型系数s 为0.214；4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m):0.1248；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:10 层；脚手板类别:竹笆片脚手板；栏杆挡板类别:竹笆片脚手板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.3m，建筑物内锚固段长度 1.7 m。锚固压点压环钢筋直径(mm):20.00；楼板混凝土标号:C35；6.拉绳与支杆参数悬挑脚手架立面图悬挑脚手架平面图钢丝绳安全系数为:6.000；钢丝绳与墙距离为(m):3.800；悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面面钢丝绳距离建筑物 0.25 m。二、大横杆的计算按照扣件式钢管脚手架安全技术规范(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。1.均布荷载值计算大横杆的自重标准值:P1=0.038 kN/m ；脚手板的自重标准值:P2=0.3×0.9/(2+1)=0.09 kN/m ；活荷载标准值: Q=3×0.9/(2+1)=0.9 kN/m；静荷载的设计值: q1=1.2×0.038+1.2×0.09=0.154 kN/m；活荷载的设计值: q2=1.4×0.9=1.26 kN/m； 图1 大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度) 图2 大横杆设计荷载组合简图(支座最大弯矩)2.强度验算跨中和支座最大弯距分别按图1、图2组合。跨中最大弯距计算公式如下: M1max = 0.08q1l2 + 0.10q2l2跨中最大弯距为 M1max=0.08×0.154×1.52+0.10×1.26×1.52 =0.311 kN·m；支座最大弯距计算公式如下: M2max = -0.10q1l2 - 0.117q2l2支座最大弯距为 M2max= -0.10×0.154×1.52-0.117×1.26×1.52 =-0.366 kN·m；选择支座弯矩和跨中弯矩的最大值进行强度验算： =Max(0.311×106,0.366×106)/5080=72.047 N/mm2；大横杆的最大弯曲应力为 = 72.047 N/mm2 小于 大横杆的抗弯强度设计值 f=205 N/mm2，满足要求！3.挠度验算最大挠度考虑为三跨连续梁均布荷载作用下的挠度。计算公式如下：
