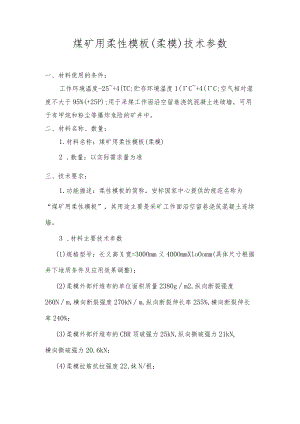

煤矿用柔性模板(柔模)技术参数一、材料使用的条件：工作环境温度-25+4(TC;贮存环境温度1(C+4(C;空气相对湿度不大于95%(+25P);用于采煤工作面沿空留巷浇筑混凝土连续墙，可用于有甲烷和粉尘等爆炸危险的矿井中。二、材料名称、数量：1.材料名称：煤矿用柔性模板(柔模)2 .数量：以实际需求量为准三、技术要求：1.功能描述：柔性模板的简称，安标国家中心提供的规范名称为“煤矿用柔性模板”，其用途主要是采矿工作面沿空留巷浇筑混凝土连续墙。3 .材料主要技术参数(1)规格型号：长义高X宽=300Omm义400OmmXloOomm(具体尺寸根据井下地质条件及应用效果调整)；(2)柔模外部纤维布的单位面积质量2380gm2,纵向断裂强度260Nm,横向断裂强度270kNm,纵向断裂伸长率255%,横向断裂伸长率240%；(3)柔模外部纤维布的CBR顶破强力25kN,纵向撕破强力21kN,横向撕破强力20.6kN；(4)柔模拉筋抗拉强度22,妹N/根；(5)柔模的可调节翼缘高度2400mm；(6)柔模性能要求：预成型，自成型，高强度，透水不透浆，阻燃抗静电；4 .主要结构特征及技术要求(1)柔模是由高强度纤维布缝制而成，是一个封闭的三维纺织结构；(2)柔模形状为长方体，由主体模板与接顶模板构成；(3)柔模上连接翼缘、灌注口、限位孔、拉筋；(4)柔模上两侧分别连接翼缘，翼缘上带有套筒，可调节吊挂高度；(5)柔模上灌注口为双层筒状结构，内层灌注口置于纤维柔性模板内部，外层灌注口置于纤维柔性模板外部；(6)柔模上设置有限位孔，限位孔内穿入丝杠或锚栓，并将其两端用托盘螺母固定，控制墙体成型，限制墙体变形；(7)柔模上间隔设置有横向拉筋及斜拉筋，用以控制墙体厚度和成型，提高混凝土强度；(8)柔模整体结构见附录图。四、供货范围同步提供手持测距仪、巷旁墙体荷载监测仪和数显回弹仪，数量必须满足切顶留巷项目150OnI使用。并提供柔模及相应监测设备产品合格证、第三方提供的质量检验报告、煤矿矿用产品安全标志使用范围“严格按煤矿安全有关规定:五、设计、制造和检验标准:所供应的货物将按下列标准进行设计和制造：(1) MT113-1995煤矿井下用聚合物品阻燃抗静电性通用试验方法和判定规则；(2)安标国家矿用产品安全标志中心审核备案的Q/16SXKT001-2016煤矿用柔性模板；(3)柔模技术参数以国家权威部门出具的阻燃抗静电检验报告,以纤维检验局出具的柔模力学性能参数检验报告为准，与施工有关的技术参数以近三年与煤矿企业签订的销售合同或使用单位的验收报告为准。(4)柔模具有“煤矿用柔性模板”的矿用产品安全标志证书，出厂时应吊挂MA标牌，标明厂家、型号、生产批号、数量等内容。(5)柔模表面质量：外观应无损伤、无破裂、无油污等缺陷；(6)柔模颜色：颜色为白色，色泽应均匀。六、质保：材料的质量保证期为12个月。时间从材料到货验收合格后起计算。在质量保证期内，对于非买方原因造成的故障，供应商负责免费更换,且能在24小时内赶赴现场。1主体模板；2.接顶模板；3中部典缘；4连接套筒：5灌注口；6.限位孔；7.措施孔；8.连接绳；9-翼绿附图柔模三维结构
