大唐长清风力发电（1期）工程施工组织设计方案.doc

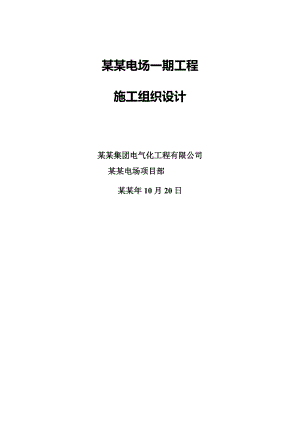

某某电场一期工程施工组织设计某某集团电气化工程有限公司某某电场项目部某某年10月20日目 录一工程概况11.1项目业主11.1.1.管理目标11.1.1.1.本工程安全管理目标11.1.1.2本工程质量目标11.1.1.3本工程工期目标11.1.1.4本工程文明施工目标11.2地理位置11.3工程地质21.4项目规模21.5风力发电机组和设备选型及布置21.6土建工程21.7.场地选择31.8.安装场地3二施工组织32.1.工程条件42.2.自然条件42.3.施工交通运输42.4.工程用地42.4.1工程永久用地42.4.2工程临时用地42.5.主体工程施工及主要设备安装方案52.5.1.风机电机电气安装52.5.1.1.准备工作52.5.1.2.风机电机的检查、安装52.5.2.箱变安装62.5.3.主变压器安装方案62.5.4.室内110kV配电装置安装82.5.5.室内35kV及400V配电装置安装82.5.6.高压35kV母线桥安装92.5.7.中控楼计算机控制/保护系统设备安装92.5.8.风机电机电气调试、试验102.5.9.高压分支35kV电力电缆安装102.5.10.接地装置施工102.5.11.电缆敷设112.5.12.风电场变电站直流系统安装122.5.13.风电场变电站交流不停电电源安装142.5.14.风电场二次接线142.5.15风电场二次回路调试152.5.16.风电场35kV集电线路安装152.5.16.1.准备工作152.5.17.线路电气交接试验182.5.18.电气设备试验/系统调试182.5.19系统调试管理192.6冬季施工措施222.6.1.总则222.6.2.土方工程222.6.3.混凝土工程222.6.4.起重运输作业242.6.5.安装及调试作业252.7.风力发电机组基础工程施工262.8.箱式变压器基础施工及安装262.9.风力发电机机组的安装272.10.施工总布置282.10.1.布置规划282.10.2.施工供电、供水282.10.3.风机设备临时堆放282.10.4.设计进度管理292.10.5.设计质量管理29三. 施工总进度计划303.1.施工进度计划3012.712.84012.112.2403.2物资进度表433.3.施工主要机械、机具设备463.4.工程管理组织机构473.4.1.组织机构473.4.2. 组织机构主要职责483.4.2.1.项目经理职责483.4.2.2.项目副经理职责483.4.2.3.总工程师职责483.4.2.4.工程技术部职责493.4.2.5.计划财务部职责493.4.2.6.安质环保部职责503.4.2.7.物资设备部职责503.4.2.8.综合管理部职责513.4.2.9.设计部职责51四、质量管理514.1.公司质量管理体系简介514.2.本工程的质量管理体系524.3质量文件控制524.4质量审核与监督534.4.1总则534.4.2实施内部审核534.4.3业主对本公司进行的质量审核544.4.4监督（专项审核、日常审核）544.5管理评审554.5.1总则554.5.2评审的实施554.6改进554.6.1 持续改进554.6.2 纠正措施554.6.3预防措施564.7项目质量体系正常运行的措施574.8采购管理方案574.8.1采购组织管理574.8.2.采购程序574.8.2.1采购原则574.8.2.2采购计划编制574.8.2.3合格供应商范围的确定584.8.2.4招标文件的编制与发布584.8.2.5澄清和评标584.8.2.6供应商的选择和授标584.8.2.7采购合同签订584.9催交594.10监造594.11物流运输604.11.1 运输604.11.2 包装604.12现场服务604.13大件设备运输管理方案604.13.1发运前准备604.13.2运输614.13.3装卸61五.现场主要施工方案615.1主要施工机械选择和布置615.1.1建筑施工机械615.1.2主要吊装机械选择及对场地、道路的要求615.2 建筑施工方案625.2.1施工组织625.2.2总体施工方案625.2.2.1主要施工机械布置方案625.2.2.2风机及箱式变压器基础施工625.2.2.3道路及场平635.2.3具体施工技术方案645.2.3.1测量放线645.2.3.2土方施工645.2.3.3砼垫层施工665.2.3.4钢筋工程675.2.3.5模板工程675.2.3.7预、直埋螺栓及风机基础环预埋施工695.2.3.8土方回填施工695.2.3.9大体积混凝土施工705.2.3.10二次浇灌施工725.2.3.11道路施工745.2.3.12吊装场地爬杆场地785.3现场物资管理795.3.1物资管理目标795.3.2物资管理组织措施795.4物资管理方案795.4.1需用计划的编制795.5采购795.5.1供货厂商的选择与评审795.5.2 采购实施805.5.3检验与验收805.5.4 保管、保养815.5.5发放82六.二次运输及吊装施工方案826.1 工程概述826.2 编制依据826.3 施工方案概述836.3.1吊装方案概述836.3.2主要施工机械布置方案及吊装场地要求836.4 施工工艺流程836.4.1设备二次运输（现场如果需要二次倒运时采用此方案）836.4.2吊装前的准备及基本要求846.4.3风力发电机安装的基本过程916.4.4塔筒的吊装936.4.5机舱的吊装966.4.6叶片和轮毂的组合和吊装986.4.7安装附件1006.4.8转场方案1016.5施工注意事项1016.6安全施工风险分析1026.7环保注意事项104七环境保护和水土保持1047.1.环境保护措施1047.2. 环保投资1057.3. 水土保持1057.3.1 水土保持措施1057.3.2水土保持投资106八劳动安全与工业卫生1068.1 法律法规及技术规范与标准1068.2 劳动安全与工业卫生设计任务与目的1068.3 施工期危害因素1068.4劳动安全和工业卫生对策1078.4.1施工期劳动安全和工业卫生对策1078.5 事故应急救援预案1078.5.1应急预案的目的1078.5.2应急抢险原则108九.质量保证技术措施1089.1建筑主体结构的控制1089.1.1钢筋工程1089.1.2混凝土工程1089.2土方回填的控制1099.2.1施工准备阶段1099.2.2施工阶段1099.2.3控制措施1099.3电缆敷设的控制1099.3.1电缆敷设1099.3.2管理措施1109.4接地母线敷设的控制措施1109.5油漆防腐1109.6设备基础二次灌浆的控制1109.6.1 施工（准备）阶段1109.6.2 控制措施1119.7连接螺栓穿入方向一致，外露丝长度符合标准、规范要求1119.8支吊架制作、安装的控制111十.安全、文明施工保证措施11210.1概述11210.2安全文明施工措施11210.2.1安全、文明施工纲领及目标11210.2.1.1安全、文明施工纲领11210.2.1.2健康、安全、文明及治安管理目标11310.2.2 依据的法律、法规、标准及规定11310.2.3 现场安全管理机构及其职责权限11310.2.3.1现场安全管理机构11310.3安全管理制度、措施11710.3.1安全管理制度11710.3.1.1安全生产责任制度11710.3.1.2安全会议、安全活动制度11710.3.1.3安全防护用品、器材及工具管理制度11710.3.1.4安全检查和隐患整改制度11810.3.1.5设备检修和点检制度11910.3.1.6特种设备及危险性设备管理制度11910.3.1.7起重设备、承重设备管理制度11910.3.1.8明火、密闭空间、基坑开挖、桩基、高处作业、用电等高危作业申报审批制度12010.3.1.9事故调查和处理制度12010.3.1.10应急预案制度12010.3.1.11化学危险物品管理制度12110.3.1.12安全教育制度12110.3.1.13安全奖惩制度12110.3.1.14安全操作挂牌制度12210.3.1.15管理人员盯岗制度12310.3.2施工安全管理措施12310.3.2.1施工现场安全管理12310.3.2.2成品保护措施12410.3.2.3雨季施工安全保证措施12510.3.2.4夜间施工安全保证措施12510.3.2.5保证施工及人身安全的技术组织措施12510.3.2.6控制项目施工安全技术组织措施12610.3.2.7特殊工作的监管12610.4、文明施工管理措施12610.4.1文明施工管理标准12610.4.1.1管理标准化12610.4.1.2现场标准化12710.4.1.3操作标准化12710.4.2管理制度和措施12710.4.2.1文明施工责任协议制度12710.4.2.2文明施工设计方案12710.4.2.3文明施工管理措施12710.5 现场治安、防火管理措施12810.5.1施工现场防火管理12810.5.2治安防范、防火责任制12910.5.3实行治安管理“一票否决权制”12910.5.4治安管理教育措施13010.5.5现场人员管理措施13010.5.6危险品管理措施13010.5.7治安保卫措施130一工程概况1.1项目业主某某电场一期工程由大唐山东新能源有限公司开发建设。1.1.1.管理目标1.1.1.1.本工程安全管理目标l 杜绝死亡事故；l 无重伤事故；l 无重大机械设备损坏事故；l 无重大火灾事故；l 无重大责任在总承包方的交通事故。1.1.1.2本工程质量目标本工程按最新版风电场项目建设工程验收规程、火电施工质量检验和评定标准及电力建设施工及验收技术规范要求，土建分部分项工程质量优良率95%以上，安装分部分项工程质量优良率98%以上，争创优良工程。1.1.1.3本工程工期目标本项目接到中标通知书后立即启动， 2011年1月1日机组全部投运。1.1.1.4本工程文明施工目标道路整洁化,设施标准化,堆放定置化,行为规范化,环境绿色化,施工有序化,争创风电建设安全文明施工现场。1.2地理位置某某电场一期工程位于济南市长清区境内。长清处于北纬36°1至37°32，东经116°11至117°44之间，由于地处中纬度地带的山东内陆，距渤海、黄海较远，东面又受胶东丘陵和鲁中南山区阻隔，故呈温暖带大陆性季风气候。气候四季分明，春季气候升温较快，多干旱；夏季炎热多雨；秋季天高气爽；冬季漫长、寒冷、少雨雪。年平均气温14.6度，年平均降水量523.4毫米。长清在泰山隆起边缘，地势东南高，西北低的倾斜地势，由东南向西北依次是山区、丘陵、山前平原和黄河洼区，有“八山一洼一平原”之称。境内河流较多，主要有黄河，南北大沙河水系，还有玉符河、清水沟等河流。区内土质主要为棕壤土、褐土和沙风土。某某电场规划容量150MW分三期建设。本期为一期工程，容量49.5MW，安装33 台单机容量为1500kW 的风力发电机组，场址位于长清孝里镇境内，范围是兴隆镇村以东，岚峪村以西，北邻大街村，南到西毛铺村，东西长6.8km，南北长8.7 km，范围约37.1 km2，场址区域范围的拐点坐标为：A（.107，.670）、B（.835，.422）、C（.316，.574）、D（.032，.486）、E（.275，.789）。1.3工程地质本工程场址属于山地地形，海拔高度50m410m，风电场110kV升压站与大唐平阴风电场一期工程升压站共用，位于本期场址的西南部5.3km处，距玫瑰变电站约9km。主要地质情况如下：（1）区域内岩性主要由花岗岩组成。无大的不良地质作用存在，该场区范围内及周围无全新构造活动迹象的断裂存在，场地无液化土层分布，为对建筑抗震有利地段。（2）拟建场区地基土属中硬土，建筑场地类别为I类。（3）设计地震分组为第一组，抗震设防烈度为7度，设计基本地震加速度值为0.10g，标准冻结深度为0.50m。1.4项目规模长清风电场一期工程装机容量为49.5MW，安装33 台单机容量为1500kW 的风力发电机组。1.5风力发电机组和设备选型及布置根据对各种机型进行初选和方案比较后，结合可研报告，本工程按单机容量1500kW，轮毂高度65m，风轮直径82m的风力发电机组进行微观选址及发电量测算，并配备建设33台35kV箱式变压器，同时与大唐平阴风电场共用一座110kV变电站，作为风电场风力发电机群接入系统的专用联络工程。1.6土建工程某某电场一期工程的土建部分主要有风力发电机组的风机基础，箱式变压器基础，吊装平台，进场道路及场内施工安装道路。主要施工依据：（1）建筑结构制图标准 GB/T 50105-2001（2）建筑地基基础设计规范 GB5007-2002（3）建筑结构可靠度设计统一标准 GB50068-2001（4）混凝土结构设计规范 GB50010-2002（5）高耸结构设计规范 GBJ50135-2006（6）砌体结构设计规范 GB50003-2001（7）建筑结构荷载规范（2006年版） GB50009-2001（8）建筑抗震设计规范（2008年版） GB50011-2001（9）华北电力设计院提供的设计图纸GS-F371IK-T01风机基础形式GZ-F371IK-Z01风机布置及道路走向图GS-F371IK-D01电气主接线图GS-F371IK-D02风电机组一次接线示意图GS-F371IK-D03风电场集电线路走向图GS-F371IK-D04杆塔一览表GS-F371IK-D05风电场计算机监控系统配置图GS-F371IK-D06风电场电气量采集系统图GS-F371IK-D07 35kV配电装置GS-F371IK-D08风电场主控制室及110kV配电装置布置图GS-F371IK-D09 110kV升压配电装置断面图1.7.场地选择 拟建场址区域构造处于新构造运动相对稳定区，场址内上覆各土层分布均匀，且承载力特征值相对较高。1.8.安装场地风电场内沿施工道路在每台风机处修筑施工安装平台一座。根据本工程单机容量1500kW型风力发电机安装的需要（分塔架安装、机舱安装、叶片安装），风力发电机安装的需要配置2台吊车，主吊车为一台350t汽车吊，负责塔筒、机舱、叶片、轮毂等主要设备的吊装，辅吊为一台70t液压汽车式起重机，用于辅助吊装和卸车等。根据吊车对安装场地的要求及道路布置、地形等条件，并参考类似工程的经验，风力发电机安装场地尺寸初定为45m×35m（距基础5m存放塔筒），其用地面积按临时征地考虑。二施工组织2.1.工程条件工程施工用电可以从附近的企业和村庄上的10kV变电站引接至工地。工程施工用水、生活用水、消防用水可由附近企业自来水系统引接。施工须配备至少2台水车往风电场内运水供砼搅拌和砼养护用水。场内通讯采用无线通讯方式，配备五对对讲机，供场内通讯使用。2.2.自然条件济南地处中纬度地带，由于受太阳辐射、大气环流和地理环境的影响，属于暖温带半湿润大陆性季风气候。其特点是季风明显，四季分明，春季干旱少雨，夏季炎热多雨，秋季较为清爽，冬季气温低，但无严寒。年平均气温14.3，极端气温最高40.5，最低零下14.9。年平均降水量660.7毫米。2.3.施工交通运输长清地理位置优越，交通便捷顺畅。某某电场一期工程场址位于长清孝里镇境内，由G220国道可直接到达风电场场址区域。有利于风电场场区建设材料和大型设备运输。2.4.工程用地工程永久用地为规划工业用地，采用点征方式，按有偿征用的办法，临时用地采用租借的方式，初步拟定租借期限为一年。2.4.1工程永久用地工程永久征地采取点征的方式，工程永久征地指风力发电机组基础、箱式变压器基础占地，合计19800m2（29.7亩）。 2.4.2工程临时用地以方便施工为原则，根据施工的进度，场区内部将布置施工临时建筑设施，主要有集电线路架设占地、永久生产道路、施工临时吊装平台、钢筋加工场、材料仓库、水泥库房、设备存放场、混凝土搅拌站、办公及生活福利及施工安装便道等。2.5.主体工程施工及主要设备安装方案2.5.1.风机电机电气安装2.5.1.1.准备工作（1）首先应根据风电机供货厂家提供的“安装手册”编制作业指导书，对参加安装的全体人员必须进行技术、安全交底工作。（2）参加安装的登塔作业人员，事前必须进行相应的登高作业的体检，经检查身体合格后并在现场进行必要的适应性训练后方可参加登高作业，登高作业人员配齐安全防护用品。（3）风电机的电气安装工作应在制造厂商的现场技术人员的指导下进行各项工作的施工。2、塔筒内电气安装（1）根据“安装手册”配合塔筒的吊装工作，提前进行各段塔筒内的电缆布线、固定、附件安装工作，并作好相应标示工作，准备检查好各层中间作业平台，准备好手提照明电筒。（2）根据“安装手册” 装配塔内控制电器，配合塔筒基础检查、电缆予埋管检查、塔内控制电器基础检查、控制电器的组装和塔筒的吊装工作穿插进行塔内控制电器安装工作。（3）根据接线图纸逐一检查校核电缆连接线芯应正确，制作电缆终端头和中间接头，照明安装符合设计要求。（4）检查塔筒接地连接应符合设计要求（包括工作接地和防雷接地），测量接地电阻值满足风电机的安全运行的要求。（5）塔筒内的电器安装工作应符合国家标准GB/T19022003风力发电机组塔架的有关要求。（6）若塔筒内的电缆布设不准有接头，则事先在电缆布设前，安装天/地定滑轮，天/地滑轮和地面卷扬机应安装固定牢固，方向便于电缆的展放，牵引绳端头帮扎牢固可靠，电缆应逐一缓慢施放，指挥信号清晰，电缆应随放随整理，排列整齐、固定卡安装可靠，电缆的标志牌悬挂正确，通信指挥联络畅通，塔筒内照明充足。2.5.1.2.风机电机的检查、安装（1）风机电机组到达现场后，应逐一检查登记每台风电机的编号、规格、型号符合设计要求，产品检验合格证齐全，随机技术资料齐全。（2）风力发电机的电气试验检验的项目应按照国家标准GB/T19071.12003风力发电机组技术条件的有关要求进行，试验项目齐全。（3）风力发电机的机械检验的项目应按照国家标准GB/T19071.12003风力发电机组技术条件的有关要求进行。（4）检查发电机定子绕组的出线端及接线板的接线位置上均应有相应的标志。（5）检查发电机本体、轴瓦的检测元件装置、仪器仪表齐全符合设计要求，检测报告齐全。（6）检查齿轮油箱的检测元件装置、仪器仪表应齐全符合设计要求，检测报告齐全，检查油位符合要求（包括：齿轮油泵系统）。（7）风力发电机吊装就位及风叶固定完毕后，按照“安装手册”的要求，在制造厂商的现场技术人员的指导下进行控制电缆和电力电缆的接线工作，各种电缆的予留长度必须满足风力发电机的最大偏航运行角度的要求，接线端子的连接必须正确并牢固。按照接线图纸检查机舱内部各检测点的接线应正确（如：测温、震动、风速、风向、油压、油位、照明、停机制动、偏航、传感器、限位、转速、电气参数、制动闸块磨损、电网失效等）。2.5.2.箱变安装（1）根据施工图纸检查箱变基础的标高、坐标、方向、基础尺寸、水平度、予埋铁件、予埋电缆保护管、接地线、电缆沟道等应符合设计要求。（2）检查箱变的规格、型号符合设计要求。（3）在箱变基础上标出安装中心线，并将基础平面清理干净。（4）用吊车将箱变吊起就位，就位方向应正确，检查箱变的水平度应符合规范的要求。（5）按照“安装手册”和规范的要求进行电气设备交接试验，试验记录应齐全正确。（6）箱变主变压器及自用变压器分系统调试，送配电设备系统调试。2.5.3.主变压器安装方案（1）准备工作 检查主变压器的设备基础已经施工完毕，砼强度满足设计要求；检查基础的纵、横中心线和标高符合设计要求；检查基础的予埋件或轨道装的设计要求。检查主变压器的接地网施工完毕，接地线引出位置符合安装的要求。主变安装周围场地平整、无杂物。检查污油池具备使用条件。主变压器安装措施已经批准。（2）主变压器本体就位方案一：可以有大件专业运输公司使用拖车专用的顶推专用装置直接将变压器本体就位，安装支腿或轮子，检查变压器本体的安装方向、中心线、水平度应符合设计要求。方案二：变压器本体运输到现场后，使用50T汽车吊在控制的工作半径之内，直接将其就位，安装支腿或轮子，检查变压器本体的安装方向、中心线、水平度应符合设计要求。（3）器身检查检查经净化后的绝缘油品、重量、牌号符合厂家技术资料的要求，取油样化验及电气绝缘试验符合规范要求，化验报告、电气试验报告正确齐全。提前3天收看/听天气预报，选择干燥、晴好、无风的天气进行器身检查工作。器身检查前，根据环境温度的实际情况，对器身应进行热油循环提高器身温度（必要时采取油罐、油管路和器身采取保暖措施）。吊罩器身检查的铁芯、绕组、高低压引线、有载分接开关、绝缘检查等项目应符合规范的技术要求，电气试验项目的检查符合规范的技术要求，器身检查记录及试验记录正确齐全。器身检查完成后，检查密封圈良好，要及时恢复回位扣罩，螺栓均匀紧固，密封圈变形不能大于1/3，密封良好。（4）附件安装、真空注油附件安装前，检查散热器等应良好，并冲洗干净；依次安装散热器、油枕、瓦斯继电器、净油器等，检查油路阀门开启正确，高低压套管的引线安装紧固。抽真空后，注入合格的变压器油，油位符合产品技术资料的要求，充分放气。检查变压器无渗漏情况，相序标识正确。（5）电气交接试验根据“电气设备交接试验标准”进行耐压绝缘试验，符合规范要求，试验报告记录正确齐全。检查变压器自动调压分接开关动作正确，分接头的位置在中间档，或者符合电网供电电压的要求。（6）本体接地变压器本体应与接地网可靠连接，接地标识清晰。2.5.4.室内110kV配电装置安装（1）根据施工图纸检查设备基础的标高、中心线、尺寸、水平度、予埋铁件等符合设计要求。（2）断路器底座支架安装。（3）断路器支柱灭弧室极柱安装。（4）断路器机构安装。（5）控制柜安装。（6）断路器管路连接。（7）电气连线。（8）抽真空充入SF6气体。（9）断路器接地连接。（10）试验与调整。（11）断路器安装记录应正确、签证齐全。2.5.5.室内35kV及400V配电装置安装（1）根据施工图纸配合建筑施工安装开关柜基础，型钢基础安装应符合厂家对设备基础水平度的要求，接地连接符合规程要求。（2）开关柜运到现场后，按照开关柜的排列顺序依次开箱按照图纸检查开关柜的规格、型号等参数应符合设计要求。（3）按照图纸安装顺序从里到外逐一运输安装就位。（4）开关柜箱体的连接应符合厂家安装资料的要求，一次、二次电缆穿线孔满足施工的要求。（5）按照安装图纸的要求依次安装各相母线，连接件应齐全，母线螺栓紧固力矩应符合规范的要求，检查各项母线的间距符合规范要求。各分支线连接相序正确。（6）依照图纸检查一次、二次设备的规格、型号、连线正确。（7）电缆接线。（8）在设备厂家现场技术人员的指导下逐一对设备进行操作调整试验。（9）开关柜设备试验。（10）开关柜的安装试验记录正确、签证齐全。（11）先安装无功补偿电容器支架，再逐一吊装就位电抗器和电容器，根据图纸要求连接一次连接母线，检查一次连线正确。（12）35kV及400V配电装置单体调试、送配电设备系统调试及母线系统调试正确。2.5.6.高压35kV母线桥安装（1）核对主变低压侧、35kV开关柜进线、35kV穿墙套管位置的中心线正确，符合设计要求。（2）母线桥钢结构支架安装牢固，横梁标高、水平度符合规范要求、接地良好。（3）检查支持绝缘子绝缘良好，底座安装位置正确，底座焊接牢固，绝缘子及附件安装齐全。（4）穿墙套管安装牢固，密封良好。（5）实际测量三相母线的实际尺寸，配制母排接头符合规范要求，螺栓钻孔正确，搭接头导电面光洁平整、涂电力复合脂均匀，螺栓穿装齐全，检查母排螺栓紧固。（6）母排安装的相间距离/对地距离符合设计和规范要求，母线金具安装齐全。（7）母线防护罩安装完好。2.5.7.中控楼计算机控制/保护系统设备安装设备安装前检查控制室、电子设备间地面、门窗、吊顶装饰、沟道盖板施工完毕，卫生清洁，设备基础安装符合设计要求，按照施工图纸及厂家资料在控制室安装监控主机、操作员站、工程师站、LCD显示屏、五防终端、打印机。在继电器室安装系统保护柜、各间隔测控单元柜、变压器保护柜、计费柜、同期柜、直流屏、蓄电池、GPS对时等设备；设备固定应牢固，使用镀锌螺栓与盘柜基础连接，盘柜间连接螺栓齐全，应符合规范要求。按照厂家图纸要求布设预制连线（包括：电源线、网线、专用接地线、电缆线等），安装专用接地线，不少于2点与控室室外主接地网连接，接地标识清晰正确，系统总线应安装在电力电缆的底层，使用固定卡固定牢固。2.5.8.风机电机电气调试、试验（1）风电机的电气调试工作应配合制造厂家现场技术人员按照厂供“使用手册”和国家标准GB/T190702003、GB/18451.12001、GB/190732003、GB/19072-2003、GB/T19071.12003、GB/T190692003、GB/18451.2-2003等有关要求进行，并作好调试记录，调试记录应齐全。（2）风机电机的电气控制功能调试应包括：就地自动监控控制器、逆变器、机舱控制功能和远程监控功能的试验均能满足设计和运行要求。（3）电气安全试验主要包括：控制柜、机舱控制箱等电气设备、电缆的绝缘水平检验、接地系统检查、耐压试验、相序检查等均应符合设计要求。（4）风机电机安全保护性试验项目按照“使用手册”和国家有关风电标准的要求必须齐全、符合要求。（5）风机电机的软并网试验应符合“使用手册”和国家有关风电标准的要求。2.5.9.高压分支35kV电力电缆安装（1）根据设计施工图纸和现场情况，测量确定电缆敷设路径，电缆敷设路径的开挖深度、宽度应符合设计图纸和规范的要求（必须在冻土层以下）。（2）清除开挖沟渠中坚硬的沙砾、石块，防止损伤电缆。（3）直埋电缆的上、下须铺不小于100mm厚的软土（不能有杂物、硬石块）或细沙层，并盖以混凝土或其他保护板，其覆盖宽度应超过电缆两侧各50mm，也可以用红砖等代替混凝土盖板（或按照设计要求施工），保护盖板上面覆盖回填土。（4）电缆敷设路径应作好现场的标记，作好隐蔽工程施工记录。（5）电缆中间头或终端头制作必须符合设计和相关规程及厂家说明书要求。（6）电缆终端头应固定良好，屏蔽层接地正确良好，两端相色正确，电缆标示牌正确齐全。（7）按照电气设备交接试验的有关要求进行交接试验，试验记录应齐全。2.5.10.接地装置施工本工程接地网施工包括：集控站接地网、各风电机接地网、集电线路铁塔。（1）接地装置的施工包括垂直接地体、水平接地体施工。接地极用无齿锯切割后，顶部气割成尖状，将接地卡子焊接于接地极顶部下方100mm处，焊接牢固，焊口进行除锈、防腐处理。接地工程施工为隐蔽工程，质检部门验收合格后方可回填。回填土为纯土，不得夹有石块和建筑垃圾等，外取的土壤不得有较强的腐蚀性，回填时应分层夯实。（2）全场的所有电气设备，如塔筒、发电机、变压器、电动机、断路器、隔离开关、控制柜台、保护屏、动力箱、照明箱、高低压动力电缆、电缆桥架支架、设备支柱、线路铁塔等，都必须与主接地网相连接，接地点必须明显，标示清晰。测量接地网的接地电阻，应符合规程要求。（3）隐蔽工程施工记录及附加图纸应正确、完整。2.5.11.电缆敷设（1）电缆敷设清册必须由专职技术人员依据设计电缆清册、电缆断面排列图、桥架走向、分层次、分种类进行编制，按照高压电缆、动力电缆、控制电缆、直流电缆、计算机电缆、通讯电缆、检修及照明电缆等顺序进分册编制，同时依据施工图纸提出各种电缆电缆的需用计划。（2）依据电缆敷设清册编制电缆标示牌，内容描述正确，符合验标的规定，电缆标示牌的分类保管应与电缆敷设清册相对应。（3）电缆敷设前，应组织各组负责人熟悉电缆敷设路径，安排电缆转弯、路由层次，避免交叉，安排专人负责起点、终点两端设备的位置确认，提前组织落实充足的劳力计划。（4）根据电缆敷设的顺序，从仓库逐一调运电缆盘，并检查每盘电缆的绝缘情况，必须符合规程要求，无绝缘缺陷存在。（5）电缆敷设时，电缆盘应集中在电缆比较集中敷出的一端，专人负责敷设清册的保管和指挥挂牌，按照清册顺序逐一敷设，每一根电缆必须敷设正确到位，两端挂牌无误；电缆在桥架上排列整齐并成一条直线，转弯处按序排列美观，电缆帮扎一致，无刺头，电缆应根据各设备的分支架、固定架的位置按照顺序穿入，根据各设备的接线位置确认电缆的切割长度，防止浪费电缆。（6）电缆在敷设的过程中，应对每根敷出的电缆作出标记，避免错放、漏放、多放情况的发生；对有中间接头的电缆必须在清册中作出明确的记录；对高压电缆敷设时，应掌握每根电缆的长度，不宜出现中间接头，按照先长后短的原则进行敷设；电缆的穿管必须按照事先予埋的电缆保护管的位置，对号入座；高压电缆敷设到位切断后应采取密封措施，防止电缆端头受潮。（7）每批电缆敷设完毕后，根据记录情况，安排电缆中间接头的制作，制作工艺符合规范、验标的要求。（8）电缆终端头制作接线电缆接线端子必须选用与电缆材质、截面相同的材料，使用专用的压接钳工具，选用正确的模具；高压电缆终端材料选用的冷缩式电缆终端， 应与电缆的规格一致，应根据设备位置、接线盒、CT等具体情况，确定电缆头固定的位置和接线的长度，电缆保护层的剥削注意不能伤及芯线的绝缘，接线端子必须压接牢固，绝缘包扎符合工艺要求，相色两端正确，接地铜编织线选用截面正确，对于接线位置困难的设备，必须保证过渡可靠，相间距离、对地距离满足规程和验标的要求，对于电缆头在零序CT以上的电缆，其接地零线应穿回零序CT后接地。就地电缆在作终端头前，应根据电缆保护管端口到设备接线盒的长度、公称口径选择金属软管和卡套，电动机的接地线可以通过专用黄绿接地线（截面积大于25平方毫米）和电缆保护管连接。高压电缆终端头制作完毕后（两端），必须经过耐压试验合格后，方可接入设备，端子压接牢固，相序正确，电缆标示牌正确。（9）电缆防火施工依据施工图纸的要求在电缆工程施工完毕后送电前，使用防火涂料、耐火浇注料、耐火胶泥、防火包等对电器设备的孔洞、电缆沟道进出口，电缆竖井的进出口等部位进行封堵、涂刷，并将设备内部清理干净。2.5.12.风电场变电站直流系统安装（1）蓄电池架安装首先应检查验收蓄电池室的土建工程已完工并符合验标的规定，核对予埋铁件的位置尺寸符合安装的要求，核对电池架安装的位置中心线尺寸符合图纸的要求。根据厂家供货技术资料的要求安装电池支架，每列的间距尺寸应一致，检查电池架的水平高度应一致，固定应牢固，端头排列整齐。（2）蓄电池安装开箱逐一检查电池的极板、隔板、外壳符合质量要求，按照电池极性、方向正确安装电池。电池底部无杂物，排列整齐平稳，受力均匀，每列电池顶面水平偏差平直度±2mm，每列电池侧面平直度偏差±2mm。(3)蓄电池极板连接：使用软铜刷和白布清洁极板，连接面要求平整光亮。极板连接面涂中性凡士林，要求均匀无滴流。统一方向穿螺栓连接，连接紧固，电池串接依次正确，极板不得扭曲变形，电池极柱不得承受扭拉应力。电池依次标号，要求标示正确齐全美观。电池安装完毕，检查极性正确，电池无损坏，500V兆欧表对地绝缘O.4M。清洁现场及电池盖塑料布防污染。检验整组电池极性连接正确。（4）蓄电池充放电容量检测对充电器送电，连接蓄电池放电电阻对充电器调试：测量整流输出，电压波形，整定过压、过流值。在稳压、稳流、浮充状态下观察充电器的输出应稳定。蓄电池组与充电器连接，认真检查电池系统的总电压和正、负极性，并将电池组一个端子连接片断开，充电或负载电路开关位于“断开”位置，防止短路并保证连接正确，蓄电池的正极与充电器的正极连接，负极与负极连接正确。1）蓄电池补充充电：补充充电方法如下：充电电压取2.25V/每单体,充电8小时。补充充电程度检查：补充充电接近充电结束时，充电电流逐渐减小，并最终趋于稳定。如果充电电流连续三小时保持恒定，即表明电池已充电至额定容量的9098。2）蓄电池放电容量检查及再充电蓄电池补充充电完成后，按厂家规定的放电电流及时间放电；无厂家规定时，按10h放电率电流放电。放电完成后,测量电池单体电压与电池组平均电压的差值应1%，单体电压应1.8V。蓄电池初次放电不宜过快。其放电容量在25时应达到额定容量的90%。蓄电池充放电达到要求后，立即按初充电方式进行再充电，搁置时间不得大于10h。3）蓄电池充放电过程中，应每隔1小时测量记录各单体电压、并监视是否有电压异常、物理性损伤、电解液泄漏、温度异常等情况发生。充、放电结束后，应绘制整组蓄电池充放电特性曲线，并与厂家特性曲线相似。4）电池充足后应转为浮充电状态，浮充电压按厂家规定值整定。充放电结束检查电池不得有弯曲变形等现象。充放电完成后，清扫电池表面、地面，移交运行前，应按产品技术要求进行使用与维护。2.5.13.风电场变电站
