城南新居北区住宅楼工程施工组织设计.doc

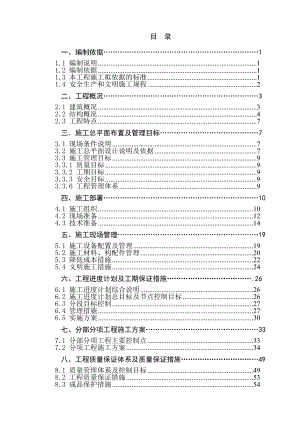

目 录一、编制依据11.1 编制说明11.2 编制依据11.3 本工程施工拟依据的标准11.4 安全生产和文明施工规程2二、工程概况32.1 建筑概况32.2 结构概况42.3 工程特点7三施工总平面布置及管理目标73.1 现场条件说明73.2 施工总平面设计说明及依据73.3 施工管理目标93.3.1 质量目标93.3.2 工期目标93.3.3 安全目标93.3.6 工程管理体系9四、施工部署104.1 施工组织104.2 现场准备124.3 技术准备14五、施工现场管理195.1 施工设备配置及管理195.2 施工材料、构配件管理205.3 降低成本措施225.4 文明施工措施24六、工程进度计划及工期保证措施.266.1 施工进度计划综合说明266.2 施工进度计划总目标及节点控制目标266.3 分段目标控制276.4 管理措施276.5 实施方案30七、分部分项工程施工方案337.1 分部分项工程主要控制点337.2 分项工程施工方案34八、工程质量保证体系及质量保证措施498.1 质量管理体系及控制目标498.2 工程质量保证措施538.3 成品保护措施548.4 本工程关键部位质量控制措施588.5 季节性施工措施60九、安全保证措施659.1 安全生产管理体系及安全目标659.2 安全保证措施679.3 环保卫生及消防保卫措施68十、施工配合与协调措施7110.1 与业主的协调配合7110.2 与专业施工单位的协调和管理7110.3 与设计单位的配合7110.4 与监理工程师的配合71十一、工程回访与保修7311.1 工程竣工交付使用后的回访与保修7311.2 具体保修办法及采取的措施73城南新居北区住宅楼工程施工组织设计一、 编制依据1.1 编制说明本施工组织设计是根据招标单位发给的本工程中标文件、设计图，按国家颁布的现行施工及验收规范、施工规程和有关工艺标准进行编制的。它体现了我公司对本工程施工的总体构思和部署。我公司将按中标通知书指定的时间和地点与建设单位协商，签订本工程施工承包合同，做好人员、材料和施工机械的组织、进场等施工准备工作，按时开工。在此基础上，开工前我公司根据会审后的施工图以及建设单位、监理单位对本投标方案提出的修改意见等，对本工程的施工组织设计做进一步的完善细化，编制更为详尽的分项工程施工方案，确保本工程施工的顺利进行和各项目标的实现。1.2 编制依据1. 城南新居北区住宅楼工程中标文件；2. 城南新居北区住宅楼工程答疑文件；3. 城南新居北区住宅楼工程设计图纸；4. 建筑法、建设工程质量管理条例、工程建设标准强制性条文；5. 国家、地区颁发的有关工程建设的法律、法规、规定及标准；6. 建筑业推广应用的十项新技术；1.3 本工程施工拟依据的标准1. 工程测量规范（GB50026-93）2. 建筑工程施工质量验收统一标准（GB50300-2001）3. 建筑安装工程质量检验评定标准4. 建筑地基基础工程施工质量验收规范（GB50202-2002）5. 混凝土结构工程施工及验收规范（GB 50204-2002）6. 混凝土强度检验评定标准（GBJ 107-87）7. 建筑工程冬季施工规程（JGJ104-97）8. 砌体工程施工质量验收规范（GB50203-2002）9.钢筋焊接及验收规程（JGJ 18-96）10.钢筋焊接接头试验方法（JGJ 27-86）11.屋面工程质量验收规范（GB50207-2002）12.建筑装饰工程质量验收规范（GB50210-2001）13.地下工程防水技术规范（GB50108-2001）14.地下防水工程质量验收规范（GB50208-2002）15.建筑地面工程施工质量验收规范（GB50209-2002）16.给水排水管道工程施工及验收规范17.建筑给水排水及采暖工程施工质量验收规范（GB50242-82）18.住宅装饰装修工程施工规范（GB50237-2001）19.建筑电气工程施工质量验收规范（GBJ50303-2002）20.外墙饰面砖工程施工及验收规程（JGJ126-2000）21.塑料门窗安装及验收规程（JGJ103-96）22.建设工程文件归档整理规范（GB/T50328-2001）23.普通混凝土用砂质量标准及检验方法（ JGJ52-92） 24.普通混凝土用碎石或卵石质量标准及检验方法（JGJ53-92） 25.混凝土外加剂应用技术规范（ GBJ119-88）26.建设工程管理规范（GB/T50326-2001）27. 其它相关的现行国家规范28. 工程建设标准强制性条文1.4 安全生产和文明施工规程1. 建筑安装工人安全技术操作规程（建工劳字8024号）2. 特种作业人员安全技术考核管理规则GB5306-853. 建筑机械使用安全技术规程（JGJ33-2001）4. 施工现场临时用电安全技术规范（JGJ46-88）5. 建设工程施工现场管理规定（建设部91年15号令）6. 建筑施工高处作业安全技术规范（JGJ80-91）7. 建筑施工安全检查标准（JGJ89-99）8. 建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）9. 九洲建设集团总公司安全、文明施工管理制度10.其它相关的国家、地方安全文明施工管理规定和实施细则。二、工程概况本工程为城南新居北区住宅楼工程，建设单位为*，由南通市建筑勘探规划设计院设计。建设地点位于南通市*路*住宅区内，环境优越，交通方便。总建筑面积为4300m2，建筑层数为六层，建筑计算高度17.7m。2.1 建筑概况 2.1.1设计依据 1. 建设单位建筑设计委托书2. 规划局划兰线图3. 国家建设部和其它专业部委颁发的有关现行规范、规程和细则。2.1.2工程做法1. 屋面(由上而下)C20细石混凝土抹厚30；合成高分子复合防水卷材；粘结合成高分子底胶一道；1：2水泥砂浆找平层20厚；1：6水泥焦渣找坡层振捣密实，表面抹光，找坡2%最薄处30厚；聚苯板保温层100厚，密度20KG/M3接缝处采用企口缝，用不干胶纸带封贴，1：3水泥砂浆加少量107胶满座浆铺贴，坐浆厚20；1：2厚JSZ复合防水涂料隔气层；1：3水混砂浆找平层20厚；现浇钢筋砼屋面板。2. 外装修外墙建筑装饰采用外墙乳胶漆为主。3. 内装修1）地面：地下室地面为混凝土地面做法详苏J01-2005,第4页地 9。2）楼面： 各房间楼面做法为：30厚C20细石混凝土压实抹光。楼梯楼面为细石混凝土面层。阳台楼面为细石混凝土面层，做法为：20厚1：2.5水泥砂浆抹光，钢筋混凝土楼板。楼面踢脚均选用苏J01-2005第28页踢1，高度150。3）内装修护角：门窗口及内墙阳角均做，用1：3水泥砂浆打底13厚，1：2水泥砂浆抹面7厚，展开宽150自楼(地)面起高2100(门窗洞口为全高)4. 天棚房间用1：3：9混合砂浆打底11厚1：1：6混合砂浆抹面7厚厚刷白色815内墙涂料。5. 木门内外均刷普通中等奶黄色调合漆两道。2.1.3其它1. 门均为中立口，每单元设电子防盗门；住宅进户门设防盗门；室内门为木门，门型选用成品，窗均为塑钢窗外立口，距外墙外边缘120。2. 散水选用苏J01-2005第91页大样1，宽800。3. 室外台阶做法为详苏J01-2005第88页大样4。4. 雨蓬刷白色外墙涂料。2.1.4建筑节能说明1. 围护结构墙体做法（自内而外）。混合砂浆抹灰层20厚。主体结构围护墙，普通粘土砖240厚。采用胶粘接层。聚苯板保温层，厚详节能做法表。防水涂料饰面层。2. 屋面采用100厚聚苯板外保温。2.2 结构概况2.2.1设计遵循的主要标准及规范1. 建筑结构设计通用符号，计量单位的基本术语 GB50083-972. 房屋建筑制图统一标准 GB/T50001-20013. 建筑结构制图标准 GB/T50105-20014. 建筑结构荷载规范 GB50009-20015. 建筑地基基础设计规范 GB50007-20026. 砌体结构设计规范 GB50003-20017. 混凝土结构设计规范 GB50010-20028. 建筑抗震设计规范 GB50011-20012.2.2基本数据1. 本工程采用砖混结构，主体六层，室内外高差300mm。2. 场地抗震设防烈度为6度，设计基本地震加速度值为0.05g，设计地震分组为第一组。3. 本工程建筑抗震设防类别为丙类，建筑结构安全等级为二级。4. 地基基础设计等级为丙级。5. 本工程施工质量控制等级为B级。6. 本工程计算结构可靠采用的设计基准期为50年，设计合理使用年限为50年。7. 本工程结构计算采用的软件为中国建筑科研院PKPM建筑计算软件，2004年3月网络版。2.2.3主要可变荷载取值主要房间名称客厅卫生间厨房阳台楼梯屋面使用荷载KN/m22.02.02.02.52.00.52.2.4建筑场地及自然条件1. 场地土a本工程岩土工程勘察报告由南通市基安岩土工程勘察设计有限责任公司提供。b场地土类别为II类。c 地基土标准冻深为1.4m。d根据地质报告可不考虑地下水对建筑物的影响。e根据地质报告本工程不具备地震液化特征。2.2.5地基基础1. 基槽开挖至-1.980米，2. 基础材料：毛石混凝土基础，混凝土强度等级C15（毛石最大粒径不大于300且小于构件最小尺寸1/3）。3. 基底若遇特殊土层，如井坑、墓穴、杂填土、人防地道等必须通知设计人员作专项地基处理。4. 基槽检验，应接工程地质报告和设计人员要求进行检验并须有勘察与设计人员参加，基槽开挖与基础施工应连续，严禁晒槽及人为跑水灌槽。2.2.6墙体工程1. 墙平面位置、标高、墙厚墙垛，门窗洞口等尺寸，均以建施图为准。2. 砖墙（除后砌墙体）12层用强度等级MU10的普通砖和强度等级M10的混合砂浆砌筑，其余各层用强度等级MU10的普通砖和强度等级M7.5的混合砂浆砌筑。3. 后砌砖墙采用普通砖强度等级MU10和水泥砂浆强度等级M10砌筑。4. 后砌填充墙与墙间的缝隙用砂浆填实，设置拉结筋。5. 所有设备和电气的墙上洞口，均应避开现浇梁和集中力处，如无法避开，请通知设计人员处理。6. 所有设备和电气管线不得穿现浇梁，否则应通知设计人员处理。 2.2.7钢筋混凝土工程1. 现浇混凝土构件，混凝土强度等级为C20，雨蓬为C25钢筋类别-HPB235，HRB335。2. 钢筋混凝土构件保护层厚度：C20砼：梁柱为30，板为20，C30砼：板为25，伸缩缝宽度为10内填油膏麻丝。3. 现浇混凝土板支座负筋下分布钢筋均为8200。4. 凡图中表示通长的钢筋，可根据实际情况断接头，但构件上部钢筋只能在跨中L/3范围接头，下部筋只能断于支座内，钢筋接头宜采用焊接，若采用搭接，必须满足钢筋混凝土有关的搭接长度要求。5. 对于外形比较复杂的构件及节点，施工时均应通过放样来确定模板尺寸及钢筋长度。6. 浇筑混凝土前，应配合各专业施工图，检查有关预留钢筋、埋件、孔洞是否安设妥善，以免事后打洞处理。7. 现浇混凝土梁、板跨度大于或等于4m跨中按0.3%起拱。2.2.8其它1. 未经技术鉴定或设计许可，不得改变结构的用途和使用环境。2. 所有抗震构造均参照GB5001-2001施工。3. 本设计考虑冬季，雨季施工。4. 采用的钢材、水泥、砖、石等材料，必须符合国家规定的质量标准，施工工艺、工程的质量标准，必须符合国家规定的各项施工验收规范。5. 本图尺寸标注，标高以米计，其它均以毫米计。6. 本工程各构件钢筋表仅供参考，施工时应以实际放样为准，预制过梁遇现浇构件改为现浇，过梁钢筋锚入构件内长度不小于240。7. 基槽开挖时应预留不少于300mm人工清理层。8. 墙体中不应设置水平穿行暗管或预埋沟槽，不得打凿墙体和在墙体上开凿水平沟槽，墙中的竖向暗管宜预埋。9. 施工中遇有不明和不详处，请及时通知设计人员会同甲乙双方现场处理。10. 本施工图须经施工图审查中心审查批准后方可施工。11. 现浇楼盖，沿墙体加强配筋具体位置必须在全部外墙及外墙设置构造柱处的对应内墙或轴线上，设置拉筋与构造柱联结，沿外墙拉筋通长交圈与构造住联结，沿外墙拉筋通长交圈，沿内墙伸进不小于4m,或锚在小于4m的内墙。12. 楼梯间在每层设封闭圈梁，内墙为QL1，外墙为QL2，顶标高为各层板顶标高。13. 电气设计：进户线电缆直埋引入，暗埋普通钢管，电线采用聚氯乙烯绝缘铜芯线。2.3 工程特点1. 投入人力、机械较多由于整个工程量不大，但单体工程多，工期紧，包括室内装修，因此，要求单位时间内投入的劳动力、周转材料和机械数量均较多，因此，需合理组织和调配。2. 专业工种多本工程施工过程中，有土建、一般装修给排水、电气、智能化系统安装等专业队伍，施工过程中须做好项目管理，使各工种配合协调。3. 质量要求高为保证目标实现，必须采取切实可行的保证措施，精心组织。由于本工程材料品种多，对各种原材料、成品、半成品要严格把好质量关，对主要装修材料应在得到业主及监理工程师的认可后方可采购。对于关键分部分项工程，施工时必须编制详细的施工方案，确保施工质量。三施工总平面布置及管理目标3.1 现场条件说明拟建住宅楼工程地处南通市*路，城市水电管网已引至小区内，施工道路可利用小区原有道路，施工场地已平整。3.2 施工总平面设计说明及依据3.2.1施工总平面设计说明1. 施工总平面拟根据本工程红线内可供利用的临时用地进行总平面布置，对部分临时生产设施及材料堆场、根据施工需要做适时调整。2. 根据各阶段施工特点，合理布置大型设备、满足施工需要，保证施工安全，在此基础上合理设置材料堆场和材料加工棚区，以尽可能避免二次搬运或减小场内运输距离。3. 临时生产设施及其它设施严格按照建筑安全文明标准工地的标准进行布置。4. 办公区和生活区按相对永久性考虑，即自工程开工起直至工程竣工交付使用不需移位。3.2.2 现场总平面布置施工总平面布置主要是为了保证基础和主体结构阶段施工所需钢筋机械、木工机械、砼和砂浆搅拌机械及模板配置与周转材料堆场用地。在主体结构施工期间，充分利用位于本工程前后场地设置主要木工加工棚，并根据需要设置木工加工场。配置一台砼搅拌机和砂浆搅拌机。垂直运输机械的布置为：根据建筑面积设置一台塔吊用于所有材料的垂直运输。具体布置详见“施工总平面布置图”。3.2.3 施工平面管理由于本工程工期紧，现场施工人员多，故除在施工总平面布置上要有一个合理的布置外，还要有严密科学的管理。1. 建立现场施工平面管理班子，建立健全管理规章制度，施工平面管理由项目经理负责，由工长及材料部门组织实施，按计划分片包干管理。2. 现场临设、道路应有排水明沟，且必须保持道路、排水沟的通畅。3. 现场入口处设置出入制度、场容管理条例、工程简介、安全管理制度标牌等。4. 施工设备、材料按施工进度计划分批进场，凡进入现场的设备、材料必须按平面布置图指定的位置堆放整齐，做好标识工作，不得随意拆除。5. 施工现场的水准点、轴线控制点、埋地电缆、架空电线应有醒目标志，并加以保护，不得损坏和移动。6. 各类作业队伍要遵守统一的平面管理，施工忙而不乱。7. 现场配置门卫，加强现场材料、物资等的保卫工作和维护正常的施工秩序。8. 现场切实做到工完场清，减少材料浪费，并定期检查。9. 现场的施工垃圾要采取及时清理，集中堆放，专人管理，统一搬运，保持现场干净整洁。10. 切实执行我公司制定的现场文明施工管理细则，定期检查评比。3.3 施工管理目标3.3.1 质量目标我公司将运用现代化的管理手段和方法，配备先进的设备，组织一支精干、经验丰富的施工队伍，按项目法组织施工，充分发挥我公司地理位置的优势，严格按照我公司的ISO9001质量保证体系组织施工，满足业主的创优要求，并与业主签订创优责任书。在本工程施工中，将严格遵从质量、安全、文明施工管理制度，落实创优措施，开展创优活动，提供优质的工程和服务。我公司承诺：满足中标文件要求的质量标准，确保工程一次验收合格率达到100%，整体质量评定达到“优良”标准，创“用户满意工程 ”。3.3.2 工期目标根据工期的要求及使用上的需要，必须分段地组织交叉流水作业，科学合理地安排各种资源，在保证实现质量目标的前提下，克服施工中可能遇到的不利因素的影响，我公司确保自总监理工程师批准开工令之日起240个日历天内完成合同约定的全部施工任务，其中主体结构工期86个日历天，安装、装修工程工期88个日历天。3.3.3 安全目标若我公司中标,我们将严格按照国家有关安全生产法规和规范组织安全生产，遵从建筑安全、文明施工管理制度，杜绝重伤及死亡事故，杜绝重大机械事故、火灾事故，月轻伤率控制在0.5以内。3.3.4文明施工目标本工程位于南通市*路*住宅区内，我们的施工现场将严格按照建筑工地施工管理条例要求进行布置和管理，杜绝非文明事件发生，确保达到州安全文明施工现场标准工地。3.3.5 服务目标我公司将本着“尊重业主，服从监理，配合设计，信守合同”的服务目标认真做好协调服务工作。3.3.6 工程管理体系根据施工布置及施工管理目标，为全面完成各项目标，必须建立高效的管理和保证体系，使工程施工处于全面的受控状态。四、施工部署施工部署是指导工程全过程施工的纲领性文件，明确了指导整个施工的原则性条款。在综合分析了工程特点、设计意图、建设场地实际情况、业主意向及我公司实力等因素后，对本工程进行了科学合理的安排，寻求技术、资金和社会信誉的最佳结合点，以下对施工组织、施工准备、施工工艺流程、施工段划分等进行了明确，使今后施工处于全面受控状态，以便更好地完成本工程的施工任务。 4.1 施工组织施工组织主要分为人员组织、机械设备组织、原材料组织、运输组织、协调组织等五部分，这些组织内容安排是否合理将直接影响整个施工的生产过程能否顺利完成。根据我公司各部门情况进行内部协调后，对这五大组织的安排主要为：4.1.1 人员组织本工程实行“项目法”施工，成立以项目经理为首的施工现场组织机构，设立工程、质量安全、物资、经营计划、综合管理五个管理部门作为项目纵向控制的职能部门，并实行项目经理责任制。项目经理作为公司在该项目上的全权代表，负责施工方案、人事任免、技术措施、设备采购、材料调配、施工计划安排等关键问题的决策，执行本公司质量方针，贯彻国家和地方有关法律、法规和政策，对工程的质量、安全、工期、文明施工全面负责，完成企业与建设单位签定的合同内容。项目其他技术及管理人员对项目经理负责。公司与项目部、项目经理与项目管理层、项目部与施工班组之间的权利与义务，通过合同及责任状明确。主要由项目承包合同（责任成本合同）、项目工长专业承包责任状、施工班组承包责任状、项目施工工费承包合同、材料消耗评比合同等组成。4.1.2 施工机械组织根据本工程特点，经我项目部充分考虑，同时对现有设备进行调整后，按下列思路配制设备如下：1）场内运输机械及运输方式：本工程选用1台塔吊作为场内材料的主要垂直运输工具；施工现场的水平运输用一般铁斗车，楼层内的水平运输采用铁斗车。2）挖土设备：土方用反铲挖掘机开挖，现场配备斗容量1m3的反铲挖掘机1台，进行场地土方及基槽的开挖。土方最远运距按3公里计，土方的运输用东风自卸汽车4辆，除回填土方外，其余余土运至场外。3）搅拌设备：混凝土采用商品混凝土，设JS350搅拌机1台。4）钢筋机械：本工程的钢筋焊接主要有对焊、电弧焊等，现场设2台交流电焊机。5）木工机械本工程的钢筋砼楼板主要采用木模板，现场设1个主木工棚，配小圆锯2台，可满足施工要求。另设1台刨床、1台钻床。6）其它机械：其它机械根据施工机具需要量情况及现场施工进度要求分批组织进场，并做好保养和试运等项工作，一些常用的机械及设备配件要有一定数量的储备以便及时替换，保证各种机械正常运转。为本工程施工配套的主要施工机械配备详见附表4-1“拟投入本工程的主要机械设备表”。4.1.3 原材料组织1） 采购材料大综材料由项目工程部在开工前向项目经理提供总体需用计划，由项目部选择经ISO9001体系认可的合格物资供应商，进行货比三家后，与供货商签订采购定货合同，并通过业主及有关部门审批。2）周转材料根据施工方案和进度安排，本工程周转材料安排如下：梁板均采用多层胶合板，钢管支撑，构造柱为胶合板模板，钢管支撑加固；外墙脚手架均采用钢管搭设。以上周转材料由项目部提出各类周转材料的需用量和定制加工单，并根据形象进度适时调整、补充，确保工程顺利进行。本工程主要周转材料配备计划见附表4-2“拟投入本工程的主要周转材料表”。4.1.4 运输组织根据施工总进度计划，安排材料分批进场计划，通过合理的运输调度，保证材料随到随用，而大材料的进场基本上集中在工作时间内，我们将由指定人员进行现场的指挥、调度及收料工作。根据现场实际平面布置，确定合理的运输通道路线，使场内水平运输满足规划意图要求，具体布置详见施工平面布置图。垂直运输在主体阶段和装饰阶段均通过塔吊完成。4.1.5 协调组织我项目部将主动协调好与有关部门及与业主和监理的关系。为此，我们指定专人负责施工过程中的对外协调工作，并作为项目的重点工作来抓，以确保本工程能按照业主意图顺利地施工，以达到我们所承诺的各项指标。施工过程中主要要做好施工现场周围的社区及政府各主管部门两个方面的对外协调工作。4.2 现场准备4.2.1 施工现场准备我项目部将首先进行了现场的交接，与业主、监理单位进行交流、沟通，充分理解其管理意图，对目前的施工现场进行调整，以使整个现场能符合文明施工现场的布置原则及要求。这些工作在大批劳动力进场前全部完成。 与业主单位进行交接之后，根据业主提供的坐标点设置工程测量控制网，还需按照现场标准化管理规定，将场地进一步平整，施工水电接入、做好临时道路，进行施工现场地坪硬化处理，安排现场办公、生产工棚的搭设、临时水电管线的布置、CI形象设计与布置等工作，以上工作必须在开工前或初期穿插完成。4.2.2 施工用电1）、施工用电计算：施工用电主要是塔吊、混凝土搅拌、砂浆搅拌、钢筋、模板体系及垂直运输和照明等。用电高峰期内机械动力设备定额总功率p1331.7kw，电焊设备总功率P2142kw(未考虑钢筋对焊机，钢筋对焊可安排在避开用电高峰期间)，工地照明设备用电量之和为P350kw，由于水平对焊机功率较大，施工期间避开用电高峰期，计算时不考虑同时工作，则总用电量计算如下：PK(K1*P1/cosøK2*P2K3*P3) 1.05(0.5*331.7/0.75+0.6*142+0.9*50) 368.9kw因此，拟选用一台容量为400KVA的变压器。2）、用电布置施工总配电房布置在大门入口的警卫室后面，整个施工现场的用电线路布置主要分为四大部分，分别为：钢筋加工线路；木工加工线路；施工现场用电线路；生活和办公线路。临时用电线路系统根据各种用电设备在施工现场的布置情况，采用树干式与发射式相结合的配电方式，采用电缆埋地方式敷设。4.2.3 施工用水现场用水主要分为三大部分，即施工用水、生活用水和消防用水。浇水养护用水、砂浆搅拌用水及浇砖用水等方面。1）、现场临时用水管的选择现场施工用水砼养护用水计算公式：q1=k1×（Q1×N1×K2）/（8×3600）根据建筑面积大小，取养护的全部用水定额N1=1000（1m3），每班养护砼量为Q1=350m3，另取K1=1.15，K2=1.5，则：q1=1.05×(350×1000×1.5)/(8×3600)=19.14(1/S)现场生活用水施工现场生活用水量按下式计算：q2=P1×N4×K5/(24×3600)现场高峰期人数（主体结构期间）为P1=120人，按定额，不均衡系数K5=1.5，每人用水量为N4=60（L/人），则：q2=120×60×1.5/（24×3600）=1.146（L/s）现场消防用水 取q4=10L/s现场总用水量因q1+q2=19.14+1.146 =20.286q4现场总用水量为：Q=（q1+q2）×1.1=22.31（L/s）供水管径计算计算公式为：D=4Q/（××1000）1/2对施工用水管，管内流速=1.5m/s，则：D=0.138m=138mm，取总水管管径D=150mm。2）、水管布置总水管从大门进入施工区后，主干管(直径100mm)沿围墙由南向北布设。分别在楼前后布置两趟支管，一趟直接布设到办公区，一直延伸到木工场施工段；另一趟直接布置到配电室的施工段，然后设分支路将水引向施工区域。所有管道穿过道路处均采取保护措施。4.2.4 施工机械安排按不同的施工阶段安排机械进退场，并在进场前对设备进行一次检修、调试，确保进场后能够正常使用。首先完成施工用水、用电的接入，修通临时主干道路；基础结构施工前，塔吊即安装完成，并安装好搅拌机等大型设备，以及木工机械，主体结构施工完毕后，大部分机械退场，一台搅拌机可退场。施工现场始终保持进退有序的状态，并最大程度提高设备利用率。另外按工程量需要，提出需添置装修机械设备计划，由项目经理部购置。4.2.5 物资准备施工前的物资准备主要是周转材料的加工准备和大材料的订货准备，应以总进度计划为依据，逐步安排物资进场，既保证施工顺利进行，又不积压材料，过分占用资金。4.3 技术准备4.3.1技术准备1. 在本施工组织设计的指导下，按设计要求，根据工程特点，结合现场环境及本单位情况，进一步细化编制分部分项工程的施工方案，采用行之有效的施工方法，科学、合理地编制施工组织设计，做到质量优、工期短、无重大事故。施工组织设计经公司技术负责人审核后报总监理工程师审查批准后实施。2. 根据建设单位提供的图纸和地质资料，配备必要的标准图集和规范、规程，项目技术负责人主持组织有关人员熟悉图纸，充分了解设计意图，提出问题，做好施工图纸会审的准备工作，并编制技术作业指导书、施工方案，明确岗位责任制。3. 在项目技术负责人组织下，按照ISO9001标准的要求，编制项目质量计划，明确各分部分项工程所达到的质量目标，使质量在每个分项上达到具体量化，确定特殊工序和关键工序，编制切实可行的各分项工程作业指导书，明确各项责任和程序及质量标准，使质量目标得以实现。4. 根据图纸设计要求，提前做好砼、砂浆配合比设计申请，钢材、水泥的化验试验工作、钢筋对焊接头等材料的试验检测。5. 制定部分特殊工种、管理人员的培训计划。6. 制定本工程详细的测量控制方案。7. 根据施工安排，提出主要材料计划、半成品计划及进场时间。8. 遵照公司及监理的有关要求，按照新施工规范和监理规范准备好各种资料样表，施工中随时整理装订成册。4.3.2人员准备开工前3日内，所有管理人员全部到位，劳务人员根据现场需要分批进场，施工人员、技术人员上岗前由项目总工程师对他们进行全员交底，充分认识本工程的重点、难点和需注意事项，并对所有人员实行挂牌上岗。4.3.3其它准备建立健全各级人员岗位责任制，建立安全、质量、文明施工管理制度，成本、材料、劳动力、机具管理制度，并以此为据签订内部管理人员目标责任制。组织工人进场前三级教育，与班组签订劳务合同，在质量、安全、文明施工方面明确各自的责、权、利。施工准备工作计划详见附表4-3“施工准备工作责任分工表”。4.3.4施工流程1. 单位工程施工流程测量放线基础施工主体施工装饰及安装阶段室外工程验收及交付使用。2. 基础施工流程放线土方开挖人工清土验槽毛石砼基础地圈梁模板支设隐蔽验收地圈梁砼浇注。3. 上部结构标准层施工流程抄平放线 砌筑砖墙梁支模、绑钢筋板支模、绑钢筋（各专业预留预埋）梁板钢筋和模板验收砼浇注砼养护梁板支撑、模板拆除。4. 安装工程施工流程各专业工种施工准备预留预埋水、电配管配线单元管道打压洁具、灯具、强弱电控制面板安装管道系统试压冲洗系统调整测试竣工验收。5. 内装修结构处理放线安装门窗框内墙抹灰水电、设备管线安装安装外墙门窗扇内墙腻子地面面层门窗五金油漆涂料灯具、开关清理交工。6. 外装修屋面工程结构处理外墙打底线条抹灰外墙涂料（贴面砖）清理验收. 附表4-1 拟投入本工程的主要施工机械表附表4-1序号机械名称规格型号额定功率(kw)或容量(m3)吨位(T)出厂时间数量新旧程度(%)小计(台)其中拥有新购租赁1履带挖掘机EX300-5HHE1m31998702自卸汽车NT-3506T20004803卷扬机JK1.522000 804塔吊QZ404020031755混凝土搅拌机JZC3507.520031756砂浆搅拌机JS3502,52003757钢筋切断机GTJ6-405.52003708钢筋弯曲机GTB7-40B3.520032709钢筋调直机GTJ4/141320037010钢筋对焊机UN100100KVA200317511交流电焊机BX1-3151420026012直流电焊机ZX3-40021.520027513木工平刨ME603320037014木工压刨ME10655.520037015木工圆锯MJ225420037016潜水泵41001.020038017切割机2414型0.8200329018套丝机TQ-3120009019台钻2.2200018020平板振动器ZF11.220029521振动棒502.22002109522振动棒35200349023蛙式打夯机200019024经纬仪JD2200318025水准仪S32003180附表4-2 拟投入本工程的主要周转材料表序号周转材料名称规 格单 位数 量备 注1钢管48×3.5吨100自有2扣件直角个40000自有3扣件转角个3400自有4扣件对接个11000自有6木方5075×100m330自有8无框木胶合板915×1830m22000自有9安全网平网m22000自有10密目安全网立网m220000自有11脚手板M360自有附表4-3施工准备工作责任分工表分 项工 作 内 容责 任 人技术准备1熟悉图纸，提出问题项目技术负责人2图纸会审，理解设计意图项目技术负责人3分部分项工程量计算预算管理员4编制材料计划施工员、材料员5编制试验计划、配合比确定项目技术负责人6编制施工组织设计、质量保证计划项目技术负责人7上岗培训、ISO9001标准学习项目技术负责人8成品、半成品委托加工项目技术员、试验员现场准备1现场临时道路项目生产副经理2现场各种临时设施布置、搭建项目副经理3临时水、电布置项目副经理4钢筋场、木工场布置项目副经理5五牌一图布置、CI形象策划项目副经理物资准备1主材及周转材料进场材料员、施工员2机具进场项目副经理其它1建立健全各级岗位责任制项目经理2签订内部管理人员合同项目经理3建立安全文明施工管理制度项目经理、安全主管4进场工人三级教育项目总工、安全主管5班组承包合同签订项目经理五、施工现场管理施工现场的管理
