电网公司变电设备带电水冲洗作业实施细则.docx

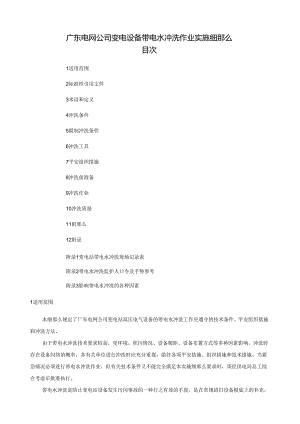

广东电网公司变电设备带电水冲洗作业实施细那么目次1适用范围2标准性引用文件3术语和定义4冲洗条件5限制冲洗条件6冲洗工具7平安组织措施8冲洗前准备9冲洗作业10冲洗质量11附那么12附录附录1变电站带电水冲洗现场记录表附录2带电水冲洗监护人口令及手势参考附录3影响带电水冲洗的各种因素1适用范围本细那么规定了广东电网公司变电站高压电气设备的带电水冲洗工作应遵守的技术条件、平安组织措施和冲洗方法。由于带电水冲洗技术要求较高，受环境、积污情况、设备爬距、设备布置方式等多种因素影响，冲洗时存在设备闪络的概率，各有关单位进行冲洗时应充分重视，做好各项平安措施、组织措施和技术措施。当紧急情况必须进行带电水冲洗作业，但有关技术条件又不能完全满足本实施细那么要求时，须经供电局总工综合考虑后批准执行。带电水冲洗是防止变电站设备发生污闪事故的一种行之有效的手段，是在常规清扫设备根底上的补充，可延长电气设备停电清扫周期。考虑到带电水冲洗作业受到冲洗角度、水压等多方面的影响，有时不能把设备外绝缘外表的污秽物完全冲走，因此带电水冲洗工作不能完全代替日常的设备停电清抹工作。对于实施带电水冲洗效果不佳的设备，各单位可根据实际情况安排停电清扫，以降低设备污闪的可能性。本细那么适用于海拔高度100Om以下地区、交流额定电压11022OkV电力设备的带电水冲洗作业。2标准性引用文件2. 1电力设备带电水冲洗规程(GB13395-1992)2.2带电作业用小水量冲洗工具(长水柱短水枪型)(GB/T14545-2003)2.3电业平安工作规程(发电厂和变电所电气局部)(D1.408-1991)3术语和定义3. 1带电水冲洗用压力水柱清洗电力设备电瓷或玻璃外绝缘的一种带电作业方式。3. 2水电阻率一个单位立方体内20C水的体积电阻。3. 3水柱长度水柱从水枪喷口到带电设备上水柱落点之间的长度。3.4小水冲水枪喷口直径为3mm及以下的水冲洗方式。3.5中水冲水枪喷口直径为48mm之间的水冲洗方式。3. 6大水冲水枪喷口直径为9mm及以上的水冲洗方式。3.7 双枪跟踪法一枪为主，一枪为辅，分别在绝缘子两侧冲洗的方法。主水枪先将污秽冲下，辅水枪跟踪,把主水枪冲下的污水及时冲走，使污水不致连成水线，从而使绝缘很快恢复，有效地提高冲闪电压。3.8 四枪组合冲洗两枪为主，两枪为辅，分别在绝缘子四侧冲洗的方法。四枪以90。角站位进行冲洗，180。角站位的两主枪将污秽冲起，另两辅枪紧跟在主枪下部将污秽及时冲走，使不致于形成污水连线。3. 9四枪交叉冲洗四支枪分两组同时对相离较近的并立式支柱绝缘子进行冲洗，以防溅射。每个小组各按双枪跟踪法进行冲洗。冲洗完一遍后，两个小组互换冲洗对象，使被冲洗设备不留死区死角。4. 10一冲两回冲洗时，由瓷件底部逐层逐件冲洗至中部后，再回扫到底部，确认下部干净后，再从底部逐层逐件冲洗至顶部，确认顶部灭弧完成且干净后，再逐步回扫至底部。5. 11一冲三回冲洗时，由瓷件底部逐层逐件向上冲洗至设备三分之一处，然后回扫到底部，由底部逐层逐件冲洗至三分之二处，再回扫到底部，再由底部逐层逐件冲洗至顶部，确认污水无下流后，回扫到底部，如此反复三次回扫的冲洗方法。6. 12一冲多回冲洗时，由瓷件底部逐层逐件向上冲洗。向上冲洗四到五片后回扫，回扫到底部后再重新从底部逐层逐件向上冲洗，新增四到五片后再回扫到底部，如此循环冲洗，直至将整个设备冲洗干净，确认无污水下流前方可下枪。7. 13垂直冲洗角度水柱与地面的夹角。3. 14水平冲洗角度被冲洗的绝缘子和临近的绝缘子的连线与水柱之间的水平锐角。4冲洗条件4.1气象条件带电水冲洗一般应在良好天气下，即风力不大于4级，气温不低于零度时进行，雨天、雪天、雾天及雷雨天气不宜进行。4. 2冲洗用水电阻率进行带电水冲洗的水必须经过净化，净化后的水电阻率不应低于100kQ-Cmo每次冲洗前都应用合格的电导率仪测量水电阻率，测量时应从水枪出口处取水样进行测量。如用水车等容器盛水，每车水都应测量水电阻率。4. 3平安距离保持一定长度的水柱长度是保证带电水冲洗时人身平安的必要条件。以水柱为主绝缘的大、中、小水冲，其水柱长度应不小于表1的规定。表1带电水冲洗水柱长度喷口直径mm348912喷口接地方式接地或不接地接地不接地接地不接地额定电压kV10350.823451101.234562201.845674.4系统运行方式带电水冲洗时电力系统应处于正常运行方式下，有关继电保护装置应正常投入使用。5限制冲洗条件5.1电力系统异常运行时（如母差保护停用时，倒闸操作时，带单相接地故障运行时）禁止进行带电水冲洗。5. 2阀式避雷器及密封不良的电力设备不应进行带电水冲洗。5. 3存在零值或低值绝缘子以及有裂纹的绝缘子不宜进行带电水冲洗。5. 4伞裙间距小的（密裙）设备严格控制其外表盐密值，否那么必须采取措施后再冲洗。5. 5被冲洗设备布置比拟密集，或位置、角度比拟特殊，使冲洗操作人员冲洗时不能良好观察被冲洗设备，不宜进行带电水冲洗。5. 6高层及半高层布置的变电站不宜进行带电水冲洗。5.7冲洗作业人员或变电站运行人员基于现场的实际情况,根据冲洗经验或运行经验,认为不宜带电水冲洗的设备也不冲洗。6冲洗工具6.1冲洗工具冲洗工具由水泵、水枪和引水管及其他相关设备组成。6.2水泵水泵应有稳压、调压、控制阀门和压力表，带电水冲洗时水泵外壳应予接地。6.3水枪水枪的通水部件应能承受配套的水泵的排出压力，水枪喷口的形状及内外表粗糙度应满足水柱长度及水流密集的要求，一般采用耐锈蚀的金属材料或工程塑料制成。在实际使用压力下，喷射的水柱在规定长度内应呈直柱状态。1. 4引水管引水管应外表应光滑、平整、无气泡和无裂纹，连接应牢靠、无松动和无漏水现象；能承受配套水泵的1.2倍额定排水压力，且无明显的扩径、渗漏。6. 5储水容器应采用不影响水电阻率的材料制成，并有水位监测装置。7. 6净化水设备一般采用反渗透原理进行水净化，净化后的水电阻率应能到达100k-cm以上。8. 7水电阻率测量仪（电导率仪）应能防振、防潮，且能在5kVm的电场强度下正常工作，并经计量检定合格。7平安组织措施8.1 进行带电水冲洗的施工单位，必须经广东电网公司平安监察部发文公布，认可备案，方可在广东电网公司开展带电冲洗工作。8.2 带电水冲洗的人员必须经过专门训练，熟悉电力设备带电水冲洗规程、电业平安工作规程和本实施细那么，并经国家带电作业中心或广东电网公司平安监察部考试合格，发给带电水冲洗作业证（或上岗证），方可进行带电水冲洗工作。7. 3带电作业施工单位进站作业前应编写施工方案，并经施工所在地的运行部门审核通过，需按施工所在地的单位规定办理相关手续，各方做好平安技术交底，明确施工现场应注意平安事项。9. 4带电作业施工单位进入现场工作前，应严格履行现场工作程序，正确认真填写第二种工作票。工作票发出前值班运行人员应上报当值调度（一般为地调或集控中心，由各供电局具体明确）。7.5冲洗前应详细了解将要冲洗的变电站设备的运行情况和设备布置状况，结合变电站实际情况，找出工作中的危险因素，做好危险因素控制方案和有效的控制措施，并制定现场紧急措施，防止意外情况的发生。7.6建立冲洗现场以工作负责人全面组织，各作业点分部实施的现场工作体系。现场作业点不宜超过两个，每个工作小组只在一个作业点工作，工作小组一般配置6人，其中监护人1人，冲洗操作员4人，水泵操作员1人。由于冲洗操作员工作强度较大，为防疲劳工作，冲洗操作员与水泵操作员可以进行轮换。7.6.1工作负责人工作负责人是现场工作的直接责任人，负责组织带电水冲洗全过程工作：确认现场平安技术交底，对工作人员交待设备运行状况、平安措施和考前须知，催促、监护工作小组及工作人员遵守有关规程，并对现场平安全面负责。7.6.2监护人监护人由具备一定实践经验和应变能力的技术人员担任，不参加具体带电水冲洗操作，并服从工作负责人的指挥。监护人应了解现场的接线方式，了解冲洗时各种现象的起因及处理方法，冲洗前清楚限制冲洗设备及有关考前须知，冲洗过程中随时观察被冲洗设备及已冲洗过设备的情况，并及时发出准确、清晰的操作指令。监护人应时刻注意冲洗人员的站位、平安距离及冲洗姿势，发现不当应立即制止并纠正。7. 6.3冲洗操作人员冲洗操作人员必须服从工作负责人和监护人的指挥，严格按照冲洗方法进行操作。冲洗操作人员疲劳时应及时向监护人提出，进行人员轮换或暂停休息。带电水冲洗操作人员应穿工作服和防水服，穿绝缘鞋，戴绝缘手套、戴防水平安帽等辅助平安措施。7. 6.4水泵操作员水泵操作员必须服从工作负责人和监护人的指挥，严格按照监护人的命令进行水泵操作，并负责在紧急状态时按照监护人的命令迅速启动备用水泵。8冲洗前准备8. 1作业车辆进入变电站，必须要有工作负责人带着并做好监护工作。特别注意车道两侧和横跨道路的带电设备不同电压等级的平安距离，按规定车辆行驶速度进入站内生产场地。8. 2带电水冲洗作业人员冲洗前需与变电站运行人员确认有关平安技术措施的落实情况，包括设备及继电保护是否处于正常运行状态，设备绝缘是否良好，是否有严重漏油或裂纹设备，是否有零值或低值的绝缘子，是否有断路器处于热备用状态，设备的端子箱是否密封良好等，不符合冲洗条件的不进行带电水冲洗。任何一方有疑问的应了解清楚，经双方确认前方可冲洗。8. 3准备好足够的净化水，每车水冲洗前应测量水枪出口处的水电阻率，并做好记录。8. 4测量风速风向，确定冲洗设备顺序。8. 5冲洗用水泵电源应采取防触电、相间短路的措施。冲洗用水泵应可靠接地。冲洗时应密切注意水泵压强和水位，不得在冲洗中断水或失压。8. 6调整好水泵压强，使水柱射程远且水流密集；每次开水泵时应紧握水枪，枪口向下，防止出水射偏；当水压缺乏时，不得将水枪对准被冲洗的带电设备。8.7冲洗前应准备好大、中水枪，作为小水枪的后备，以防止小水枪冲洗过程中突然断水而不能及时灭弧。9冲洗作业9.1一般冲洗方法9. 1.1冲洗时应注意监视储水车水位，不得在冲洗时对储水车换水或加水，以免引起设备冲洗过程突然断水，引发设备起弧乃至闪络。9. 1.2冲洗时严禁水枪对准设备端子箱、二次接线盒、操作机构箱、变压器压力阀、瓦斯等，防止进水。9. 1.3带电水冲洗应选择适宜的冲洗方法，根据冲洗设备类型、现场布置、污秽类型及积污程度等现场实际情况，选择适宜的冲洗方法，包括双枪跟踪法、四枪组合冲洗、四枪交叉组合冲洗；冲洗时应进行回扫，防止被冲洗设备外表出现污水线，尽量防止冲洗过程中出现起弧或减少起弧的程度。冲洗中注意垂直、水平冲洗角度，冲洗到顶部时要注意灭弧、扫污。9. 1.4对于上下层布置的设备应先冲下层，后冲上层，并要注意冲洗角度，垂直冲洗角度应小于45°,水平冲洗角度应大于45°,严禁0。冲洗，冲洗时尽量防止将水溅到邻近设备上，以防邻近绝缘子在溅射的水雾中发生闪络。9. 1.5垂直安装的设备应自下而上冲洗，水平安装的设备应自导线向接地侧冲洗，倾斜安装的设备，与地面夹角大于45°时，其冲洗方法与垂直安装的设备相同；与地面夹角小于45°时，其冲洗方法与水平安装的设备相同。9. 1.6冲洗时应注意风向，必须先冲下风侧设备，后冲上风侧设备，并在冲洗过程中注意风向及风速的变化，及时进行调整或暂停冲洗。9. 1.7冲洗单个设备过程中不得换人、换水枪，冲洗完毕，换人、换水枪时要关闭水枪，以防水柱冲到或溅到邻近设备上，以防邻近设备发生溅闪。9. 1.8冲洗时应注意水流冲到设备锈蚀金属部位，特别是在设备瓷套的顶部，造成含有大量金属碎末形成的污水，这时要特别注意迅速回扫，截断污水。9. 1.9当已冲洗局部占被冲洗瓷件2/3（高度）以上，被冲瓷件顶部出现局部电弧时,水柱应迅速指向局部电弧，迫使电弧熄灭。当开始冲洗时在设备瓷件顶部即产生局部电弧,应立即停止冲洗。9. 1.10当冲洗过程突然断水时，并出现局部电弧时，应立即启动备用电源及备用水枪，迅速灭弧。9. 2具体设备冲洗方法92.1冲洗支柱绝缘子时，应逐层、逐片冲洗，水枪上升要缓慢，回扫要迅速，要旋转摆动，不留死区死角，未冲完一个瓷柱时，严禁下枪。9.2.2冲洗双串绝缘子或隔离开关的并立式绝缘子时，应同步、交替进行冲洗（悬式绝缘子逐片、并柱式绝缘子为每节1/4）。9.2.3冲洗悬垂绝缘子串、瓷横担、耐张绝缘子串时，应从导线侧向接地侧依次冲洗。冲洗支柱绝缘子及绝缘瓷套时，应从下向上冲洗。9.2.4冲洗悬式绝缘子时，上下水枪应避开空中垂吊的导线。对上下层布置的悬式绝缘子，要先冲下层，后冲上层，冲上层时要将流到下层的污水及时扫断。对导线下方的设备，由于冲洗时会有污水顺着连接的导线往下流，而导线上附有大量的脏污，一旦流到下面的设备上有可能造成危险情况发生，也要有人随时监视，发现有污水下流时要及时指挥冲洗人员把沿导线下流到设备的污水扫断。冲洗悬式绝缘子完毕后，也要把下方导线连接的设备冲洗一下以保证设备平安。9.2.5冲洗大直径设备（如电流互感器、电压互感器，直径大于50Omm的设备）时，必须采用四枪组合冲洗。9.2.6冲洗变压器时，应先冲洗最低位置的套管（一般是先冲洗变低套管，冲洗干净前方可冲洗变中、变高套管，冲洗时还应注意对变低套管进行回扫，以截断溅到上面的污水），接着冲下风侧的套管，三相套管应优先冲洗不易溅湿到其他相的套管，如离其他设备较远较独立的套管，中性点套管为最后冲洗。冲洗时还应注意水柱避开瓦斯继电器等设备。如果变压器受散热器等附件或场地布置影响，不能保证适宜的冲洗角度，那么不能进行带电水冲洗。9.2.7冲洗阻波器支柱绝缘子时，如支柱绝缘子为三柱式，采用三支主枪呈三角形布置，一支辅枪位于三个支柱的中间位置，冲洗完三个支柱下部后，确定由一支辅枪配合先冲下风侧的一根支柱，依次冲洗其他两根。冲洗时持辅枪人员所处位置应在能控制三根支柱的最正确角度，并能与主枪形成合理的夹角，需密切注意绝缘子支柱情况；对于四支柱绝缘子的冲洗方法除站位为四角位外，冲洗时四枪配合要默契，站位要合理，不换位的情况下能照顾四根支柱，四枪各冲一柱，交叉照应，迅速回扫。9.2.8冲洗布置较高的设备时，如22OkV断路器上半局部，管母支柱绝缘子、穿墙套管等，一般采用双枪跟踪法，中水或大水冲，冲洗时注意屡次回扫，冲洗时枪与被冲洗设备的垂直冲洗角度要小于45°,双枪配合要默契。9.2.9冲洗穿墙套管时，注意监视冲洗过程中及冲洗后污水是否渗过墙，引起墙对侧套管闪络。9.2.10对于22OkV热备用断路器，其断口局部瓷柱承受电压，且高度较高，冲洗时如用中水或大水冲无较好的冲洗角度时，不宜冲洗。92.11复合外护套、涂有防污涂料（RTV）的绝缘设备一般不需冲洗，如需冲洗（如因其上方或周围有其他需要冲洗设备，为防止污水溅闪，必须对复合外护套、涂有防污涂料的设备先进行冲洗），冲洗方法与常规方法相同。9.2.12金属氧化物避雷器可以冲洗，但冲洗时注意避开两节连接铁件的缝隙。9.2.13一般情况下设备的冲洗方法可参考表2,但具体冲洗方法应根据现场的实际情况，包括周围设备布置情况、设备高度、设备结构、设备积污的类型及程度等因素进行适当调整。表2IlokV22OkV设备的常规冲洗方法参考表轻度污染变电站中度污染变电站重度污染变电站参考污秽等级I级11级HI级及以上典型污秽特征附近无明显污染源，且积尘较少附件无严重的污染源，但积尘较严重靠近海边或化工、燃煤等污染源，或有严重积尘220kV断路器一冲两回，双枪或多枪冲洗，绝缘支柱冲洗干净后才冲断口瓷柱一冲三回，双枪或多枪冲洗，绝缘支柱冲洗干净后才冲断口瓷柱一冲多回，双枪或多枪冲洗，绝缘支柱冲洗干净后才冲断口瓷柱220kV隔离开关一冲两回，双枪或多枪冲洗（有并立式支柱绝缘子的必须四枪交叉冲洗）一冲三回，双枪或多枪冲洗（有并立式支柱绝缘子的必须四枪交叉冲洗）一冲多回，四枪交叉冲洗22OkVCVT、OY一冲两回，四枪组合冲洗一冲三回，四枪组合冲洗一冲多回，四枪组合冲洗220kVPT、CT一冲三回，四枪组合冲洗一冲多回，四枪组合冲洗一冲多回，四枪组合冲洗220kV悬式绝缘子、管母支柱绝缘子一冲两回，双枪大水或中水冲洗一冲三回，双枪大水或中水冲洗一冲两回，双枪大水或中水冲洗220kV支柱绝缘子一冲两回，双枪或多枪冲洗一冲三回，四枪或多枪冲洗一冲多回，四枪交叉冲洗220kV主变压器多枪交叉同时配合冲洗，22OkV套管用中水冲多枪交叉同时配合冲洗，22OkV套管用中水冲多枪交叉同时配合冲洗，22OkV套管用中水冲220kV穿墙套管一冲两回，双枪大水或中水冲洗一冲三回，双枪大水或中水冲洗一冲多回，双枪大水或中水冲洗220kV金属氧化物避雷器一冲两回，四枪组合冲洗一冲三回，四枪组合冲洗一冲多回，四枪组合冲洗IlokV断路器一冲两回，四枪组合冲洗一冲三回，四枪组合冲洗一冲多回，四枪组合冲洗IIOkV隔离开关一冲两回，四枪组合冲洗一冲三回，四枪组合冲洗一冲多回，四枪组合冲洗IlOkVCVT.OY-一冲两回，四枪组合冲洗一冲三回，四枪组合冲洗一冲多回，四枪组合冲洗IlOkVPT、CT一冲三回，四枪组合冲洗一冲多回，四枪组合冲洗一冲多回，四枪组合冲洗IlOkV悬式绝缘子一冲两回，双枪大水或中水冲洗一冲三回，双枪大水或中水冲洗一冲多回，双枪大水或中水冲洗IlOkV支柱绝缘子一冲两回，四枪组合冲洗一冲三回，四枪组合冲洗一冲多回，四枪组合冲洗HOkV主变压器多枪交叉同时配合冲洗多枪交叉同时配合；中洗多枪交叉同时配合冲洗IlOkV穿墙套管一冲两回，双枪大水或中水冲洗一冲三回，双枪大水或中水冲洗一冲多回，双枪大水或中水冲洗IlOkV金属氧化物避雷器一冲两回，四枪组合冲洗一冲三回，四枪组合冲洗一冲多回，四枪组合冲洗注：本表中如无特别说明，双枪冲洗是指大、中水冲，四枪或多枪是指小水冲。注：本表中如无特别说明，双枪冲洗是指大、中水冲，四枪或多枪是指小水冲。9.3冲洗后检查9. 3.1全部设备冲洗完毕后，冲洗人员至少监视设备15分钟，没有出现污水滴落、局部起弧现象，方可收拾冲洗工具，撤离现场。10. 3.2冲洗后运行人员应检查可能溅射到的、具备检查条件的端子箱内部是否有进水现象。10冲洗质量11. 1冲洗后从被冲洗设备上流下的水为清水时，可认为该设备已冲洗干净。11.2 冲洗后的瓷件或玻璃绝缘子外表光洁明亮，无残留污迹、污垢（难除的污秽，如化工、水泥等污秽不包括在内），无污水滴落。11.3 对布置位置较低、具备较佳冲洗角度的设备，应保证瓷套上下外表洁净，无遗留冲洗死区或死角；对于设备高度较高、受冲洗角度的影响的设备，一般应至少保证下外表冲洗洁净。11附那么本实施细那么由广东电网公司生产技术部、平安监察部提出并组织审查，由佛山供电局、广东电网公司电力科学研究院、广东威恒输变电工程公司起草。本实施细那么自发布之日起执行。12附录附录1变电站带电水冲洗现场记录表附录2带电水冲洗监护人口令及手势参考附录3影响带电水冲洗的各种因素附录1变电站带电水冲洗现场记录表变电站带电水冲洗现场记录表工作日期年月B天气情况施工单位工作负责人工作前交底内容（由运行人员填写）限制冲洗设备（列出设备名称）需确认能否冲洗或采取加强措施后才能冲洗母差保护是否投（要求必须投入）22OkV热备用断路器情况（列出设备名称）零值、低值绝缘子情况（列出设备名称）有裂纹绝缘子或严重漏油设备列出设备名称）端子箱是否密封良好（确认断路器及其它设备的端子箱密封良好）冲洗情况（由施工单位填写）水电阻Qcm业主方见证人签名：(Ilii*-4-t'-1AAAC_除限制冲洗设备外，其他没有冲洗设备及原因说明：本表一式二份，由运行人员与冲洗人员分别保存附录2带电水冲洗监护人口令及手势参考为了确保平安，标准管理，减少误解，现场带电水冲洗监护人员和操作人员之间必须制定统一的监护人口令、手势。带电水冲洗监护人口令及手势参考如下。一、小水冲开始冲洗：上枪；结束冲洗：下枪；两枪距离较大：主枪稍慢，辅枪跟上；冲洗过程中需要回扫：主枪回扫，辅枪回扫；下部冲洗干净需要上移：主枪上，辅枪上；顶部或底部起弧需要灭弧：顶部灭弧，底部灭弧；冲洗过程中需要旋转角度时：旋转；主（辅）枪离带电设备过高（低）时：主枪过高，辅枪过高；主枪过低，辅枪过低;操作人员离冲洗设备过近（远）时：主枪过近，辅枪过近；主枪过远，辅枪过远；注意周围环境：注意脚下，注意头顶，注意背后；冲洗过程中监护人应提醒操作人员：注意脱枪，注意溅射。二、中、大水冲（主要用于冲洗悬瓶或吊瓶）开始冲洗：上枪；结束冲洗：下枪；冲洗人员枪偏离设备时提醒：稍左，稍右；带电设备起弧时应提醒：地侧起弧，线侧起弧。中部起弧；被冲洗设备严重脏污时：屡次回扫；第一片或最后一片未冲洗干净时：第一片，最后一片；三、手势（主要用于调节水泵压力）压力过大：手心向下，自下向上摆手；压力过小：手心向上，自上向下摆手；附录3影响带电水冲洗的各种因素见电力设备带电水冲洗规程（GBI3395-92）有关附录。
