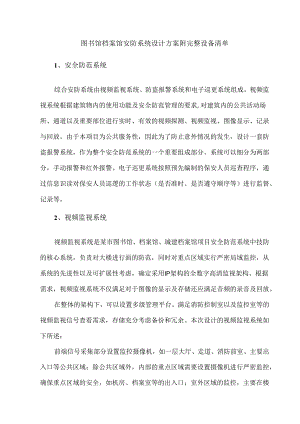

图书馆档案馆安防系统设计方案附完整设备清单.docx

图书馆档案馆安防系统设计方案附完整设备清单1、安全防范系统综合安防系统由视频监视系统、防盗报警系统和电子巡更系统组成。视频监视系统根据建筑物内的使用功能及安全防范管理的要求,对建筑内的公共活动场所、通道以及重要部位进行实时、有效的视频探测、视频监视、图像显示、记录与回放。由于本项目为公共服务性，因此为了防止意外情况的发生，设计一套防盗报警系统，作为整个安全防范系统的一个重要组成部分。系统可以细分为两部分，手动报警和红外报警。电子巡更系统按照预先编制的保安人员巡查程序，通过信息识读对保安人员巡逻的工作状态（是否准时、是否遵守顺序等）进行监督、记录等。2、视频监视系统视频监视系统是某市图书馆、档案馆、城建档案馆项目安全防范系统中技防的核心系统，负责对大楼进行面的防范，同时对重点区域实行严密局域监控，从系统的先进性以及可扩展性考虑，确定采用IP架构的全数字高清监视架构。根据需求，视频监视系统不仅满足对于图像的显示及存储还应满足音频的录音及回放。在整体的架构下，可以设置多级管理平台。满足消防控制室以及监控室等的视频监视信号查看需求，存储充分考虑备份和冗余。本次设计的视频监视系统如下所述：前端信号采集部分设置监控摄像机，如一层大厅、走道、消防前室、主要出入口等公共区域；除公共区域外，内部的重点区域需要设置摄像机进行严密监控，确保重点区域的安全，如机房、档案室等的出入口；室外区域的监控，主要在楼顶部、室外主干道、周界围墙和进出入口设置高清红外摄像机，对室外区域进行严密的监视；摄像机具体安装位置、镜头的方向设计以全覆盖无死角为核心思路。摄像机的选型充分考虑适用性、高性价比性，需要综合考虑包括建筑空间环境、装饰环境和照明环境不同的环境因素来进行设计：从空间环境来考虑：室内大范围的监控区域如入口大厅采用室内高速智能球型摄像机；走道、出入口属于较为狭长的空间环境，采用常规固定式半球或枪型摄像机。从装饰环境考虑：楼内通常都会设置吊顶，可选择固定式半球摄像机吸顶安装，在楼梯道等无吊顶区域设置枪式摄像机壁挂或吊装。从照明环境考虑：针对夜间没有照明的区域，或者是夜间对监控要求高的区域采用带红外低照度枪式摄像机以满足低照度的监控环境。围墙支持108OP的高清分辨率，在夜间也能在红外距离内保持高清晰，并可以和围墙的红外对射报警装置实现融合，在触发红外的同时实现摄像机的告警录像，并及时向监控中心发出告警，如告警画面上墙、声光报警等。针对出入口和车库持108OP的高清分辨率，通过选配不同的镜头规格实现不同距离的监控要求，同时在低照度情况下也能展现画面的良好可视效果。室内监视设备通过六类线就近接入网络设备，视频信号基于网络传输到指挥大厅，室外监视设备超距离的情况下采用光纤收发器连接,同时应考虑防雷及立杆。后端的设计米用管理与设备分离。消防控制室负责管理所有监控点的视频监控、报警信息处理、监控中心用户权限、OA终端用户权限等级管理、系统帮助等工作。档案馆的机房负责为后台的服务器、存储设备提供环境条件。后台数据服务器保存有所有监控点的设备参数、用户管理信息、信息日志存储、应急策略联动等数据，是整套系统的大脑；存储设备存储不小于30天的视频信息。电视墙新建周界区域网络录像机显示器高清网络摄像机局域网原有监控DVR图例：RJ45网线高清网络摄像机IIIB告警设备新建其他区域网络录像机显示器模拟摄像机视频线光纤告警信号及控制档案馆的机房统一设置网络机柜及服务器机柜，同时为设备良好运作提供相应的环境条件，详见机房工程系统方案；消防控制室设置显示墙满足视频信号的显示需求，考虑到图书馆及城建档案馆的监控管理需求，辅助配置2台监控终端进行显示。视频监视系统的供电要求等级较高，本系统采用UPS供电，确保系统用电稳定。城建事务监视系统根据城建档案相关保密要求，档案库房、计算机房、服务器机房和业务用房等非公共区域监控必须单独设置后端监控系统，接入本单位监控室（五楼），并配备60寸显示屏。本工程设置前端摄像机20台,采用200万像素网络球形摄像机，后端设置在计算机房内，通过网络至监控室解码器上60寸显示屏显示，并通过网络配置2台视频监视终端。防盗报警系统由于某市图书馆、档案馆、城建档案馆为公共服务性场馆，因此为了防止意外情况的发生，设计一套防盗报警系统，作为整个安全防范系统的一个重要组成部分。系统主要在残疾人卫生间等重要部位设置手动报警按钮，当局部遇到紧急情况、火灾或重大突发事件时实现手动报警。探测器供电及信号传输原则上采用总线型拓扑结构，易于扩展、布线简捷。所有的防区模块均统一集中安装在消防控制室内，这样便于日后的维护和管理。由于报警信号传输速率低、电源电流小，但考虑到部分报警点距离较远，手动报警按钮的信号线采用RWP2*1.0型护套线。主机集中接收所有前端的报警信号（来自探测器及报警按钮），根据自身对不同防区设定的撤、设防状态，判断是否处于报警状态。系统主机由大楼安保部门进行日常监控。系统具备一定的扩充能力，以适应日后使用功能的可能变化。每分区的报警系统可独立操作互不影响。系统可靠，具有自动防止故障的特性，这意味着即使工作电源发生故障，系统也必须处于后备电源供电的工作状态。系统所使用的部件应采用标准部件，便于系统的维护和检修。整个系统在统一的控制主机管理下形成一个整体，并且可以通过通信接口与其它智能化系统互相配合、联合动作。电子巡更系统在某市图书馆、档案馆、城建档案馆园区建立一套电子巡更系统,通过对巡查点的科学设定，进一步提高了工作效率，减少了不安全的隐患，节省了人力物力。整个巡更系统的特点选用离线感应式巡更系统，该系统具有工作稳定、使用方便、系统无需连线等特点。指挥大厅可以查阅、打印各巡更人员的到位时间及工作情况。根据大楼的建筑特点，本次点位设置遵循以下原则（该巡更点为离线式，安装方便，安装前可根据某市图书馆、档案馆、城建档案馆安保管理部门提出的巡更路线任意更改）：在离地面1.4米高处安装巡更点；能够实现巡更路线和时间的任意设定及修改。巡更人员携带手持式读卡器到各指定巡更点，将手持式巡更棒在巡更点上晃一下，手持式读卡器即发出“嘀”声，即指示一次数据采集完毕，巡更完毕后数据通过手持机接口发送到管理中心的电脑，电脑将所有采集的数据进行自动整理和存储。管理人员即可以实现对巡更人员巡视进行管理与监督，管理人员可以任意查阅、打印等功能操作。巡更路线充分结合某市图书馆、档案馆、城建档案馆的建筑结构特点以及功能区域的划分情况，该路线可以根据大楼安保人员配备情况以及管理需要实际调整，充分满足安全管理模式的需求。序号设备名称技术要求数量视频监视系统（一）前端设备1200万红外半球摄像机1、需与视频管理平台为同一品牌，至少采用200万，1/2.8逐行扫描图像传感器；2、符合IP66级防尘防水设计；3、最低照度:彩色0.03UIX(F1.6,AGCON、，黑白O1.UXwithIR；4、支持透雾、强光抑制、数字降噪、竖屏模式、120dB宽动态、背光补偿，自动电子快门、移动侦测、图像遮挡等功能；5、红外距离30米，支持SMARTIR功能，有效防止近景过曝；支持ROl区域增强编码功能；6、内置镜头，3.6、12所焦距；镜头调整角度：水平0°360°,垂直0°85。，旋转:0°360°；7、支持H.265、H.264HighProfile视频编码算法；支持三码流；8、支持ADPCM、G.711A/U、G.722,支持AACJ1.C宽音频算法；9、支持双向语音，回声抵消、哑音、静音、混音录像；10、支持PoE供电；具备TF卡存储，断链续传功能；支持BNC模拟输出；支持开关量输入输出，支持RS485控制接口；109台2200万红外枪型摄像机1、需与视频管理平台为同一品牌，至少采用200万，1/2.8逐行扫描图像传感器；2、符合1P66级防尘防水设计；62台序号设备名称技术要求数量3、最低照度：彩色0.031.UX（F1.6,AGCON,黑白O1.UXwithIR；4、支持透雾、强光抑制、数字降噪、竖屏模式、12OdB宽动态、背光补偿，自动电子快门、移动侦测、图像遮挡等功能；5、红外距离50米，支持SMARTlR功能，有效防止近景过曝；支持R（H区域增强编码功能；6、内置镜头，3.612mm焦距；7、支持支265、H.264HighPrOfiIe视频编码算法；支持三码流；8、支持ADPCMG.711AU.G.722,支持AAJ1.C宽音频算法；9、支持双向语音，回声抵消、哑音、静音、混音录像；10、支持PoE供电；具备TF卡存储，支持断链续传功能；支持BNC模拟输出；支持开关量输入输出，支持RS485控制接口；3枪机护罩国产优质护罩62h4200万室外高速球1、需与视频管理平台为同一品牌；需采用1/2.8英寸高性能传感器，总像素200万像素。2、最低照度至少为0.051.UX（彩色）,0.0061.UX（黑白）；3、至少支持20倍光学变焦，16倍数字变焦，焦距4.7-94Innb光圈F1.6-3.5。4、支持H.265、H.264HighPrOfiIe视频编码算法；支持三码流；5、分辨率需支持1920X1080,帧率在1-3OfPS可调；6、图像水平和垂直分辨力不小于100oTV1.,亮度等级不小于11级，图像延时小于250ms；7、设备应支持水平范围：0°360。，支持连续旋转，垂直范围：-20°90。支持图像自动翻转；水平键控速度:0.1°180os,速度可设；水平预置点速度:240°/s;垂直键控速度:0.1°130°/s,速度可设；垂直预置点速度:200°/So9、支持3D数字降噪、12OdB宽动态、智能红外、感兴趣区域增强编码（ROK等功能；10、支持SD卡本地存储，支持断链转存功能；11、具备IXRJ45、IXSD卡、IX1.ineln.IX1.ineOut>2×开关量报警输入、IX开关量报警输出、1XRS485、1XAC24V接口。13、设备应具备IP66防护等级，TVS6000V防雷、防浪涌、防突波，在-40°的低温及+70°的高温下都运行正常；5台5200万室内高速球1、需与视频管理平台为同一品牌，应采用高清高速球型网络摄像机，采用专用芯片系统，嵌入式架构，性能稳定；2、采用1/2.8英寸高性能传感器，总像素200万像素：3台序号设备名称技术要求数量3、最低照度至少为0.031.UX（彩色），0.0031.UX（黑白）；4、应支持20倍光学变焦，12倍数字变焦；5、支持支265、H.264HighProfile视频编码算法;支持三码流；6、音频编码格式应支持G.711A/U、ADPCM.G.722、AAC_1.C,支持回声抵消、哑音、静音、混音等功能；7、支持水平范围：0°360。，支持连续旋转，垂直范围：-10°190。支持图像自动翻转；水平键控速度：0.1°350。s,速度可设；水平预置点速度：550oso垂直键控速度：0.1°250°s,速度可设；垂直预置点速度：450o/S;8、上仰角不低于15°；9、支持宽动态功能，宽动态范围不小于100dB;10、支持3D降噪、移动侦测、12OdB宽动态、视频冻结、背光补偿等功能；11、支持移动侦测，故障报警，心跳机制，数据保密，日志功能，叠加图像标识信息和时间；12、支持自动扫描，自动巡航，模式路径，自动守望、区域遮盖、时钟启动功能；6枪机支架璧装支架，与摄像机配套使用62个7球机支架璧装或吊装支架，与摄像机配套使用8个9室外立杆国产优质42套10室外三合一防雷器国产优质42套11光纤收发器4对，室外防水箱10套（二）后端设备1视频管理平台1、支持热备部署；2、内置用户管理、认证管理、权限管理、设备管理、网络管理、日志管理等管理模块；3、支持多网段接入、NAT穿越、丢包重传、层级交换、多级重传缓冲，可在各类复杂网络环境下部署；4、支持多网段接入，实现不同网段IP设备的部署；5、能够提供视频浏览、录像存储及回放、语音对讲、电子地图、报警联动等应用功能；6、能够提供强大的设备、用户及权限集中管理；7、支持支264和MPEG-4视频编码算法;8、支持130fps视频帧率，支持64KbPS8Mbps视频编码码率；9、支持G.711A、ADPCM.G.722.持、AAC-1.C音频编码算法。1台序号设备名称技术要求数量10、至少支持QXGA、1080P>UXGA.960P、720P、XGA.SVGA、D1.2CIF、CIF、QVGA、QCIF、QQCIF等视频分辨率；11、采用全SlP协议，更加开放和兼容；12、采用SOA架构，业务应用均由独立的模块完成，方便扩展；2流媒体服务单元与视频管理平台配套，实现媒体交换功能呢。本次配置须满足100路8M高清视频交换需求1套3存储管理单元与视频管理平台配套，实现存储管理和录像回放功能呢。本次配置须满足100路8M高清视频调用需求1套4集中存储系统1、与视频管理平台为同一品牌；2、采用机架式架构、64位多核处理器；3、操作系统支持WindOWs,1.inux,Solaris,HP-UX,AlX,MacOS等;4、16个硬盘盘位，硬盘支持热插拔；5、设备网络接口要求:不少于2个100BaSe-TX/100OBase-T;6、支持采用视频流协议直接写入存储；7、存储性能要求:至少支持250MbitS/秒录像写入能力+100Mbits/秒转发能力；8、支持冗余网口，支持网口绑定，实现负载均衡，提高硬件可靠性；9、支持RAID重建速度动态调整，可以根据写入码流带宽需求，动态调整RAID重建的速度；10、支持RAID重建断点续建技术，设备重启之后，RAID可以继续重建；11、运行环境要求：温度I(TC55；湿度10%90%RH;12、内置16块3T硬盘，需启用raid和热备盘等可靠性存储措施。2台5智能分析系统专用机架式视频智能分析系统，软硬件一体设计，实现视频实时智能分析，并可以实现报警信号的存储、管理、联动、搜索、统计功能。系统具备管理和分析两个功能模块，可自定义选择全部或单个开启管理和分析模块，可以根据实际分析路数堆叠使用。分析算法包含：视频诊断、室内警戒线、区域看防、起身检测等智能功能。本次对全部前端进行智能分析：1、设备应支持1080P、720P、DI等主流视频分辨率，可依据算法自主选择视频源分辨率：2、为方便与新建网络监控无缝对接，设备应是网络化设计，具有至少2个千兆网口；3、智能分析客户端支持1画面、4画面、9画面、16画面等多种浏览风格，支持全屏显示；4、智能分析客户端应支持报警记录显示，如报警时间、通道、报警类型，可以支持报警图片抓拍；1套序号设备名称技术要求数量5、设备应支持快速的报警查询，支持按时间、通道、类型等多种方式查询，支持图标化统计显示；6、与视频管理平台同一品牌；7、设备应支持实时报警上传至综合安防管理平台，实现报警综合联动以及记录查询；8、为保证后期软件版本升级的便捷性，设备应支持一键升级功能；6高清集中解码器1、与视频管理平台同一品牌；采用嵌入式1.INUX系统，运行安全稳定；2、支持MPEG-4、H.264编码,支持l-60fs帧率;3、支持断链自动注册、重传重组、穿越NAT功能；5台8多功能显不系统套件1、标配两台46寸高清显示器，支持108OP高清显示，支持视频管理平台一机双屏显示；部署在门卫室。2、支持支264、H.264HighProfile、MPEG4等视频编解码协议。支持G.711、G.722、支持4-AAC1.C/1.D音频协议。3、支持108OP60、1080p30.720p60、720p30高清视频编解码。支双码流，最大支持108OP60fps+1080p30fps。4、具备一键开关，开关位置设计合理，可集中控制产品各部件的电源上下电。5、支持单遥控器控制系统内所有编解码器、摄像机、系统操作。6、系统支持会议和监控视频等多种视频上屏显示，内置的解码器支持解码前端监控摄像机高清视频输出，同时也支持会议视频解码输出显示。7、支持与触控式操作终端实现可视沟通与应急指挥2套9终端22寸一体化电脑，15处理器，2G内存，500G硬盘，IG独显，含键鼠套装3套10电源100-240VAC输入，12VDC输出。179套1046寸液晶拼接显示单元1、采用工业级原装DlD面板，满足7*24小时连续工作显示，寿命不低于50000小时2、1.ED背光3、支持3D动态优化技术4、液晶拼接单元的物理分辨率需达到1920X1080,支持信号的输入分辨率为1920×10805、图像水平分辨力21000TV1.6、亮度等级211级7、亮点、暗点或其他坏点的累计数为08、接触放电4KV,空气放电8KV9、输入接口:VGAXl,DVlXbBNCX1,YPbPrXbHDMIX1,USBXl10、输出接口：VGA×1,DVlXl,BNCX26台台序号设备名称技术要求数量11、支持背光灯实时监控、智能风扇温控、智能温度传感功能12、内置画面拼接模块，快速便捷搭建屏幕墙13、内置3D视频亮色分离电路/14、内置固件智能升级系统15、防辐射、防磁场、防强电干扰16、电源管理：电源要求：AC100-240V,5060Hz;17、工作温度和湿度：050,10%-90%;18、平均无故障时间260000小时19、拼缝小于等于5.3nun20、点距W0.5303mm（三）×0.5303mm(V)21、亮度(标准值)500cdm212五工位操作台五工位，含桌椅等1套13电源线缆RVV2X1.04000米14电源线缆RVV3X1.52000米、防盗报警系统(一)报警设备1报警按钮防火ABS阻燃外壳，连接方式：常开、常闭工作电流：300mA触点模式：常开/常闭8个2八防区输入模块八防区报警输入，总线制6台3报警主机1、多达248个防区，分布在八个分区内；2、记录400个事件的缓存；多达200个人员ID编号(PIN)；多达112个无线设备；3、多达15个键盘和/或门禁模块(DACM)；4、可编址控制主机拥有丰富的功能，可以通过键盘或从远程位置进行编程。经过编程后，它能够支持多达八个分区。1台4电源模块电池1个5系统总线驱动器1、双总线驱动器，可以与控制主机配合使用。2、它与控制主机直接相连，并提供两条两线的总线,每条总线最多可以连接总线多达120个多路复用总线传感器和接口模块提供双芯多路复用总线。3、共240个.两条总线是独立工作的,其中一条总线出现故障不会影响另一条的正常工作.1个6控制键盘显示的亮度、对比度和音量可控制，指示标签和可拖出的薄片，三个可编的紧急按键1台序号设备名称技术要求数量7网络接口模块RS232接口模块，用于连接控制/通讯主机；为远程编程实现本地的连接1个8报警软件1、WlNOoWS操作平台;2、多媒体操作；多级电子地图显示；灵活设置的分类显示板；方便的数据备份和恢复；提供完善的数据维护工具；可实现大型的1.ED地图显示1套9终端22寸一体化电脑，15处理器，2G内存，500G硬盘，IG独显，含键鼠套装1台（二）其他12控制线低烟无卤阻燃线缆RVVP2*1.01000米13控制线低烟无卤阻燃线缆RVVP4*1.01000米-、电子巡更系统1信息钮（含标识牌、人员卡）读卡距4mm,外型美观，携带方便，外表面有号码印刷。使用人员卡可以实现多人共用一台巡更机。50个2信息采集器存储容量：30719条记录；功耗：待机电流0.06mA；电池寿命:一节CR123A电池可连续使用一年以上（每日读卡200次）；读卡距离：25cm（与卡型号有关）；通讯格式：无线通讯5根3通讯底座通过USB线直接上传数据到电脑1个4终端22寸一体化电脑，15处理器，2G内存，500G硬盘，IG独显，含键鼠套装1台5巡更管理软件标准版1套四、城建档案馆事务监视系统1200万红外半球摄像机I、需与视频管理平台为同一品牌，至少采用200万，1/2.8"逐行扫描图像传感器；2、符合IP66级防尘防水设计；3、最低照度：彩色0.031.UX（F1.6,AGCON,黑白O1.UXwithIR；4、支持透雾、强光抑制、数字降噪、竖屏模式、12OdB宽动态、背光补偿，自动电子快门、移动侦测、图像遮挡等功能；5、红外距离30米，支持SMARTlR功能，有效防止近景过曝；支持R（H区域增强编码功能；6、内置镜头，3.612mm焦距；镜头调整角度：水平0°360°,垂直0。85°,旋转:0。360°；7、支持支265、H.264HighProfile视频编码算法;支持20台序号设备名称技术要求数量三码流；8、支持ADPCMG.711AU.G.722,支持AAJ1.C宽音频算法；9、支持双向语音，回声抵消、哑音、静音、混音录像；10、支持POE供电；具备TF卡存储，断链续传功能；支持BNC模拟输出；支持开关量输入输出，支持RS485控制接口；2视频管理平台1、支持热备部署；2、支持级联和堆叠组网；3、内置用户管理、认证管理、权限管理、设备管理、网络管理、日志管理等管理模块；4、支持多网段接入、NAT穿越、丢包重传、层级交换、多级重传缓冲，可在各类复杂网络环境下部署；5、支持多网段接入，实现不同网段IP设备的部署：6、能够提供视频浏览、录像存储及回放、语音对讲、电子地图、报警联动等应用功能；7、能够提供强大的设备、用户及权限集中管理；8、支持支264和MPEG-4视频编码算法;9、支持l30fps视频帧率，支持64KbPS8Mbps视频编码码率：10、支持G.711A、ADPCNkG.722.ICsAAC-1.C音频编码算法。11、至少支持QXGA、1080P、UXGA、960P、720P、XGA>SVGA、Dk2CIF、CIFxQVGAxQCIF、QQCIF等视频分辨率；12、支持64画面浏览，支持多种画面风格；13、采用全SIP协议，更加开放和兼容；14、采用SoA架构，业务应用均由独立的模块完成，方便扩展；1台3流媒体服务单元与视频管理平台配套，实现媒体交换功能呢。本次配置须满足100路8M高清视频交换需求1套4存储管理单元与视频管理平台配套，实现存储管理和录像回放功能呢。本次配置须满足100路8M高清视频调用需求1套5集中存储系统1、与视频管理平台为同一品牌；2、采用机架式架构、64位多核处理器；3、操作系统支持WindOWs,1.inux,Solaris,HP-UX,AIX,MacOS等；4、16个硬盘盘位，硬盘支持热插拔；5、设备网络接口要求:不少于2个100BaSe-TX/lOOOBase-T；6、存储性能要求:至少支持250MbitS/秒录像写入能力+100Mbits/秒转发能力；7、支持冗余网口，支持网口绑定，实现负载均衡，提高硬件可靠性：8、运行环境要求：温度I(TC55；湿度10%90%RH;9、内置16块3T硬盘，需启用raid和热备盘等可靠性存储1台序号设备名称技术要求数量措施。6高清集中解码器1、与视频管理平台同一品牌；采用嵌入式1.INUX系统，运行安全稳定；2、支持断链自动注册、重传重组、穿越NAT功能；17终端22寸一体化电脑，15处理器，2G内存，500G硬盘，IG独显，含键鼠套装2套8电源100-240VAC输入，12VDC输出。20套9显示大屏60寸显示大屏，含屏体及相关附件支架1套1024口无线POE接入交换机1.固化千兆电接口224个、支持POE、POE+供电，千兆SFP光接口24个；2 .设备单端口POE输出功率290W,最多可提供4个端口输出；3 .设备具备适应不同终端供电需求的能力，提供常见的AC24V,DC12V等终端远程供电，提供详细部署方案；4 .交换容量2264Gbps,包转发率296Mpps；5 .支持VoiceV1.AN,基于MAC/协议/IP子网/端口的V1.AN,MAC地址自动学习和老化，静态、动态、黑洞MAC表项；6 .支持IPV4、IPV6静态路由、RIP、RIPng等三层路由和组播功能；7 .考虑设备兼容性及售后服务，采用与核心交换机同一品牌；2台11千兆1.C接口单模模块1000BASE-1.XIniniGBlC转换模块(1310nm)4块1224口接入交换机1.固化千兆电接口224个，独立千兆SFP光接口24个，USB接口21个：2 .交换容量2256Gbps,包转发率250MPPs；3 .支持VoiceV1.AN,基于MAC/协议/IP子网/端口的V1.AN,MAC地址自动学习和老化，静态、动态、黑洞MAC表项；4 .支持IPV4、IPv6静态路由、RIP、RIPng等三层路由和组播功能；5 .考虑设备兼容性及售后服务，采用与核心交换机同一品牌；1台13电源线缆RVV2X1.01300米
