地下车切割施工方案#上海#附示意图#工程量计算.doc

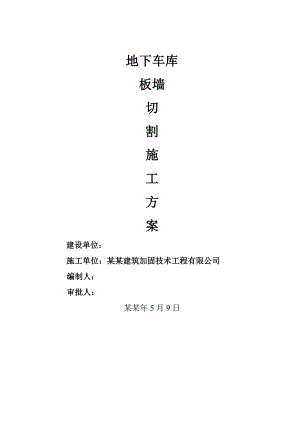

地下车库板墙切割施工方案 建设单位： 施工单位：某某建筑加固技术工程有限公司 编制人： 审批人：某某年5月9日工程概况和切割总方法：1、每一块切割块长度约：1.75m×1.4m,实际取样以现场柱的间距画线为主，重量约2.23T2、拆除以切割方式拆除。一、链条切割施工方案1、设备和配套设施：1.1、大型液压线锯切割系统HILTI DS- WS15。特征/好处:ð 15KW 级重型链锯系统.ð 设计紧凑,方便于运输,组装安装,现场安装及维修服务.ð 电子控制,无级调速,切割快速稳定,表现出色.1.2辅助工具HILTI TE70电锤 M12×15的HKD安卡 DD200水钻 80mm钻头 用于接链条的液压钳 1.3吊装设备10t手拉葫芦、钢丝绳 1.4水源，电源400V，32A电源及相应电缆线（10mm²以上）流量7升/分，压力46巴的水源及水管1.5其他其他辅助设备，如登高脚手架等2、施工方案：2.1首先划出切割路线（如图）2.2然后用钻石钻孔机DD200钻出穿链条孔穿链条孔 2.3安装切割机进行切割工作2.4依次取出切割下来的混凝土块2.5切割下来的混凝土块的吊运在本拆除项目中，因为吊运能力有限，无法使用吊车和叉车。我们使用手拉葫芦将切割下来的混凝土块放到地板上，在用空压机人工破碎，然后用车运走处理。手拉葫芦的固定：在混凝土上植化学锚栓装吊环挂手拉葫芦使用下图的挂法安全、稳妥的将混凝土块放至地板 混凝土上吊点的固定：吊装点可使用植化学锚栓或用水钻打孔来固定。2.6施工注意事项：2.6.1、在切割线交叉点位置，利用钻石钻孔机，钻直径80mm或100mm的孔，贯穿混凝土。2.6.2、滑轮支架和驱动装置应正确固定，链条应根据正确的行程方向连接到锯上，检查滑轮上 2.6.3、应连接电力、压缩空气和水。电源应配备接地/接地导线和，并已经进行检查/试验。水源和压缩空气源应在允许的压力范围内。2.6.4、控制装置应位于危险区外，待锯物体前后的危险区域已经进行检查和隔离，没有人在危险区域内。2.6.5、切割工作由切割操作人员连续进行，切割过程中要和吊装人员紧密配合。二、锯片切割施工方案1、设备和配套设施：1.1 1LP32/TS32喜利得液压墙锯：1.2辅助工具HILTI TE70电锤 M12×15的HKD安卡 80mm钻头 用于接链条的液压钳 1.3吊装设备10t手拉葫芦、钢丝绳 1.4水源，电源400V，32A电源及相应电缆线（10mm²以上）流量7升/分，压力46巴的水源及水管1.5其他其他辅助设备，如登高脚手架等2、施工方案：2.1首先划出切割路线（如图）2.2 墙体切割2.3依次取出切割下来的混凝土块2.4切割下来的混凝土块的吊运在本拆除项目中，因为吊运能力有限，无法使用吊车和叉车。我们使用手拉葫芦将切割下来的混凝土块放到地板上，在用空压机人工破碎，然后用车运走处理。手拉葫芦的固定：在混凝土上植化学锚栓装吊环挂手拉葫芦使用下图的挂法安全、稳妥的将混凝土块放至地板 混凝土上吊点的固定：吊装点可使用植化学锚栓或用水钻打孔来固定。2.5、施工注意事项：2.5.1、使用螺丝必须将轨座紧固定对齐锁上轨道。2.5.2、安装适当钻石锯片后，必须放置锯片护挡。2.5.3、应连接电力、压缩空气和水。电源应配备接地/接地导线和，并已经进行检查/试验。水源和压缩空气源应在允许的压力范围内。2.5.4、控制装置应位于危险区外，待锯物体前后的危险区域已经进行检查和隔离，没有人在危险区域内。2.5.5、切割工作由切割操作人员连续进行，切割过程中要和吊装人员紧密配合。三、排孔切割施工方案1、设备和配套设施：1.1、DD2005钻孔机。1.2辅助工具HILTI TE70电锤 M12×15的HKD安卡 80mm钻头 100mm钻筒 用于接链条的液压钳 1.3吊装设备10t手拉葫芦、钢丝绳 1.4水源，电源400V，32A电源及相应电缆线（10mm²以上）流量7升/分，压力46巴的水源及水管1.5其他其他辅助设备，如登高脚手架等2、施工方案：2.1首先划出切割路线（如图）2.2沿着切割线水钻取孔2.3依次取出切割下来的混凝土块2.4切割下来的混凝土块的吊运在本拆除项目中，因为吊运能力有限，无法使用吊车和叉车。我们使用手拉葫芦将切割下来的混凝土块放到地板上，在用空压机人工破碎，然后用车运走处理。手拉葫芦的固定：在混凝土上植化学锚栓装吊环挂手拉葫芦使用下图的挂法安全、稳妥的将混凝土块放至地板 混凝土上吊点的固定：吊装点可使用植化学锚栓或用水钻打孔来固定。2.5、施工注意事项：2.5.1、控制好排孔冷却污水排放。钻机必须固定牢固，严禁在钻孔过程中钻机移位。2.5.2、应连接电力、压缩空气和水。电源应配备接地/接地导线和，并已经进行检查/试验。水源和压缩空气源应在允许的压力范围内。2.5.3、控制装置应位于危险区外，待锯物体前后的危险区域已经进行检查和隔离，没有人在危险区域内。2.5.4、切割工作由切割操作人员连续进行，切割过程中要和吊装人员紧密配合。切割、砼破碎单价序号名称施工内容单位数量单价(元)备注01切割排孔切割1950锯片切割1 1350链条切割1196002砼破碎空压机破碎m31295凿除废钢筋由甲方所有03砼破碎空压机破碎m31185凿除废钢筋由乙方所有注：1、以上单价甲方提供水、电、脚手架及操作平台。以上单价不含垃圾清理及外运费。以上单价含相关人工费、机械费及税金。2、数量按现场实物量计算。3、甲方提供乙方职工临时宿舍。切割、砼破碎单价（报业主）序号名称施工内容单位数量单价(元)备注01切割排孔切割11350锯片切割1 1680链条切割1256002砼破碎空压机破碎m31480注：1、以上单价甲方提供水、电、脚手架及操作平台。以上单价不含垃圾清理及外运费。以上单价含相关人工费、机械费及税金。2、数量按现场实物量计算。3、甲方提供乙方职工临时宿舍。
