地下室大体积混凝土施工方案#广东#施工方法.doc

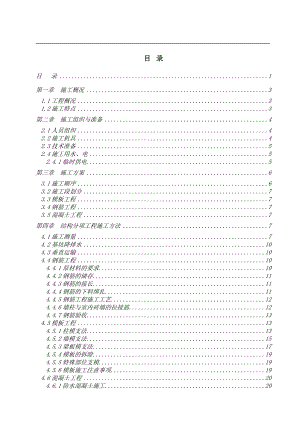

目 录目 录1第一章 施工概况31.1工程概况31.2施工特点3第二章 施工组织与准备42.1人员组织42.2施工机具42.3技术准备52.4施工用水、电52.4.1临时供电5第三章 施工方案63.1施工顺序63.2施工段划分73.3模板工程73.4钢筋工程73.5混凝土工程7第四章 结构分项工程施工方法74.1施工测量74.2基坑降排水104.3垂直运输104.4钢筋工程104.4.1原材料的要求104.4.2钢筋的储存114.4.3钢筋的接长114.4.4钢筋的下料绑扎114.4.5钢筋工程施工工艺124.4.6墙柱与室内砖墙的拉接筋124.4.7钢筋验收134.5模板工程134.5.1柱模支法134.5.2墙模支法154.5.3梁板模支法174.5.4模板的拆除194.5.5特殊部位支模194.5.6模板施工注意事项194.6混凝土工程204.6.1防水混凝土施工204.6.2底板混凝土234.6.3墙、柱、梁、板混凝土施工264.6.4地下室外墙混凝土防裂措施274.7后浇带274.8施工缝28第五章 防水工程施工285.1防水构造285.2材料选择295.3主要机具计划305.4施工方法305.4.1基层要求305.4.2主要施工方法315.4.3施工注意事项315.5质保措施325.5.1原材料的质量控制325.5.2施工全过程技术控制325.5.3成品保护32第六章 施工进度计划33第七章 施工平面布置33第八章 施工技术保证措施348.1质量保证措施348.2工期保证措施348.3安全措施358.3.1安全防护358.3.2机械的安全使用358.4雨季施工措施368.5现场施工通信联络37第八章附图表378.1组团1、2、3地下室施工进度计划378.2组团4、6地下室施工进度计划378.3组团7地下室施工进度计划378.4地下室施工现场总平面布置图37第一章 施工概况1.1工程概况本工程地下室为半敞开式地下停车库，使用功能主要为地下停车库，还有水泵房、集水坑以及预留的植树坑，设计将组团1、2、3分为A区、组团4、6之间为B区、组团6、7之间为C区，每个区设有一个马鞍型的车道入口。地下室底板为结构找坡，底板面标高-5.20-5.35m。本工程地下室总建筑面积26350平方米，层高3.40m，框架/框架-剪力墙结构。基础底板厚250mm，框架梁（JKL）截面200×600-300×800mm，基础梁（JL）截面200×500mm为主、桩承台深1000mm1200mm，电梯井基础承台1900mm。框架柱（KZ）截面250×700mm、250×1100mm、300×700mm、300×900mm等，地下室外墙（DQ）厚180300mm，以250mm为主。结构板厚130mm、180mm。本工程结构设计采用“钢筋混凝土结构平面整体表示法”简称“平法”。土建施工人员必须在施工前仔细阅读本工程设计施工图纸梁构造通用及说明，或参阅混凝土结构施工图平面整体表示方法制图规则和构造详图00G101（山东省建筑设计研究院和中国建筑标准设计研究院编制，中国建筑标准设计研究院出版），全面熟悉钢筋混凝土结构平面整体表示法，并在实际施工中融汇贯通。本工程地下室工程结构混凝土工程量详下表：工程部位混凝土强度混凝土数量（m3）工程部位混凝土强度混凝土数量（m3）承台C302000楼梯车道C30200底板、地下室外墙C30S68000地下室内柱C35960地下室顶梁板C303000地下室内墙C352240用于结构钢筋为级（直径<10）、级钢筋（直径³10）。底板设有4道0.80米宽的后浇带，一道在与之间，一道在连接处。地下室防水，侧墙、底板和室外部分的顶板，结构采用APP改性沥青卷材防水和S6抗渗自防水混凝土相结合。地下室内墙采用Mu7.5普通烧结砖，M5水泥砂浆砌筑。墙厚180mm、120mm。1.2施工特点1本工程东侧紧临100米外为前山河入海口，地下水位基本与河面齐平。基坑面以下1.00米内为砂层，渗透系数较大。在承台、底板结构施工期间，须考虑降水。2本工程地下室建筑面积大，工期非常紧张，采用常规的流水作业方式不能满足施工的需要，必须加大投入人力，周转工具，各组团必须全面展开施工，才能抢出时间，满足工期要求。3本工程是珠海地方政府的政治性工程，标志工程。在地下室施工阶段，不仅要抢进度，还要注意施工现场安全文明施工，同时营造火热的劳动场面。第二章 施工组织与准备2.1人员组织地下室结构施工期间，我司计划投入施工人员见下表：序号工 种计划人数备 注01管理人员50含技术员、工长等02木 工40003钢筋工32004混凝土工12005机械工2006架子工402.2施工机具根据工程施工需要，我司计划地下室工程施工期间投入塔吊4台、输送泵3台及其它中小型木工、钢筋机械40台，详见下页表。机具名称型 号功率（KW）数 量（台）机具名称型 号功 率（KW）数 量（台）塔 吊QTZ80A99.51混凝土输送泵HBT80753塔 吊QTZ6365.51冲击夯机HCD702.22塔 吊Q5012502木工机具54套钢筋切断机QJ40-15.52钢 管f48600T钢筋调直机QT6/85.52模 板九夹板30000张钢筋弯曲机GW4032潜水泵DN75340闪光对焊机UN-75754电焊机BX3-3023.44插入振动棒ZX501.140电焊机BX3-50404平板振动器ZB111.18电焊机BX3-1008022.3技术准备1测量放线：根据建设单位提供的三个原始点，我公司进场后采用全站仪进行坐标引测，完成对原基础单位坐标的复核。同时，进场后，在监理和建设单位的协助下，作好与基础单位施工现场的交接，重新进行现场控制网点的布设，并进行轴线复核。2组织工程技术人员学习施工图纸，了解设计意图，进一步弄清工程特点，积极准备地下室部分图纸会审和设计交底，消除错、漏、碰、缺问题，解决设计图纸存在的问题。3编制施工方案时要兼顾全面，突出重点。以施工图、施工规范、质量标准、操作规程作为组织施工的指导文件。4编制施工预算，计算出各分项工程的工程量，分析劳动力和技术力量，建立施工技术、机械管理机构，健全质量安全体系，制定详细网络活动计划。5联系商品混凝土生产厂家和主要材料的供应厂家，并按规定报请监理单位考察审批。同时，加强对进场的钢筋、水泥等原材料进行抽样试验。2.4施工用水、电2.4.1临时供电1用电负荷计算 根据地下室施工期间所投入的施工机具及其它专业施工机电设备计划提供的用电设备功率（容量），计算地下室施工期间现场负荷详见现场临时用电施工方案，建设单位提供了2#、3#两台500KVA的变压器给本工程供电，基本满足要求。经咨询甲方代表，本施工区域市网供电基本稳定，但是，为了确保施工连续，我公司还在现场组团4搅拌站旁设立配电房，准备安放一台2´160KVA柴油发电机组作备用电源。临时用电线杆全部采用7m标准水泥电线杆架设，采用“三相五线制”配电，现场、生活区各设总闸、电缆统一入闸箱，再接分闸箱供各施工面使用，以保证供电安全。干线电缆选用XV型橡皮绝缘电缆。施工配电箱采用统一制作的标准铁质电箱，箱、电缆编号与供电回路对应。塔吊安装完毕后，在每台塔吊工作台上安装2盏3KW太阳灯，分别照射在施工工作面上，以备夜间施工照明。 2现场临时用水现场主要有生活用水、消防用水、结构混凝土养护用水及施工机具用水等。目前，现场入口道路处已接驳DN100给水主管至各作业面，水头水压高，供水充足，满足施工用水要求。我工地将有约1000名工人安排在生活区，所以生活区也是消防是重点区。我公司除强化各项用火管理外，在工人生活区设置2个消防栓，在施工现场4个木工加工场旁各设置1个消防栓。我司计划还将在现场组团1、4、6、7旁各设置1个大于12M3的蓄水池，设置一台离心式高压水泵，以供停水时施工和消防使用。第三章 施工方案3.1施工顺序准备工作：进场后组织人员清理现场杂草，进行机械土方开挖，小分队人工清土，施工塔吊基础、建设现场搅拌站，为后续大面积展开施工创造条件，尽快安装好塔吊，同时安排大型机械设备进场就位。基坑开挖后，根据组团分别在基坑四周搭设防护栏杆，用f48钢管搭设1.20m高围护栏杆，刷200长红白相间醒目标志。底板施工：轴线复核垫层混凝土砖砌胎膜底板防水层绑扎承台钢筋、柱插筋绑扎底板钢筋墙柱插筋承台底板混凝土浇筑底板混凝土养护。地下室框架：放线绑扎内外墙、柱钢筋安装内外墙、柱、梁板模板支设顶板模板绑扎梁板钢筋浇筑内外墙、柱混凝土浇梁板混凝土混凝土养护。3.2施工段划分根据底板后浇带的位置，将地下室以后浇带为界划分为68个施工段，其中组团1、2、3已经有底板后浇带的设置图，组团4、6、7待设计图纸明确后根据设计确定。3.3模板工程1梁板、柱、墙模板均采用九夹板模板，方木作为格栅，钢管支撑体系。2由于是大面积展开施工，配齐地下室一层的模板量，即模板60000平方，标准钢管600吨，各种扣件个。3墙、柱、梁板模板一次成型。3.4钢筋工程1钢筋采用现场加工制作。2钢筋的接长：框柱及墙中暗柱的竖向钢筋中20以上采用电渣压力焊连接，梁中钢筋采用闪光对焊连接，20及其以下采用绑扎搭接，搭接长度45d，20及其以下采用绑扎搭接，如需焊接时采用单面搭接焊接长施工。3.5混凝土工程1垫层混凝土采用中国建筑三局一公司珠海商品混凝土公司生产的商品混凝土，底板开始采用现场搅拌站提供的混凝土，泵送施工工艺。2底板混凝土：采用一次浇筑成活，即承台、地梁、底板一次性浇注混凝土。3地下室结构先浇墙柱等竖向构件的混凝土，再浇筑梁板混凝土。 第四章 结构分项工程施工方法4.1施工测量1采用全站仪进行原始坐标点引测和复核，激光测距仪、J2经纬仪及水准仪进行轴线的复核、测量。工程点位复核表测量单位：中国建筑第八工程局 测量人员：赵希帅、李芝全 监理单位：深圳现代建设监理公司测量仪器：日本产索佳SET-2110组合全站仪 仪器检测：广东省测绘器具检定所 检定时间：2001年09月04日 检定证书编号：第Q号测量时间：2002年06月23日15：2017：30 边长角度实测值理论值差值边长D12259.841259.8365mm边长D23214.754214.7551mm角度123169°36¢10²169°36¢050°00¢05²点号实测值（以1#点推算）理论值差值1#3.3323.332mm2#2.9512.951mm3#3.2073.213mm说明：在华发2#点设站，测出2#至1#点、3#点水平距离（距离两次观测取中数），及123的水平角（角度观测一测回取平均数），内业算出边长及角度的理论值，比较其与实测值的差值；现场发现阶段1#点微动，故用1#点作起点。联测2#，3#，闭合水准路线，算出实测值，并统计差值。珠海市华发新城一期（B标段）工程测量控制点位成果表点号珠 海 坐 标 系 坐 标高程H点 号珠 海 坐 标 系 坐 标高程HXYXYA1.214.0903.579A3.458.8003.083A2.908.0583.341A4.970.3483.206备注A1组团7路边。A2组团2、3北侧路边。A3搅拌机南侧路边.A4组团1西南侧路边。测量单位： 中国建筑第八工程局测 量李芝全检 查赵希帅制 表李芝全校 对赵希帅技术负责人叶晓红测量日期2002/07/182根据建设单位给定的城建大地坐标对现场的控制点的坐标及高程进行复核，复核无误后，再据此进行现场测量控制网的布设。控制网点设置如下图示。3轴线的测量：因地下室楼层标高低于轴线控制网点的标高，故整个地下室施工期间均采用J2经纬仪根据控制网点对楼层的轴线直接进行投测及复核。4标高的传递：根据建设单位提供的水准点，利用水准仪、塔尺、钢尺将其绝对高程引至施工现场，利用现场的建筑物和水准控制点标注，引至基坑后在基坑护壁上标注。4.2基坑降排水1根据本工程土方施工方案，因土方大开挖后基坑较大，坑底渗水量也较大，所以基坑降水前，需在基坑四周修建排水明沟，排水沟平面位置详见下页排水沟平面布置图。2根据基坑底积水情况，现场可安排挖机挖深局部设置有降水井，进场后即配备40台口径为75mm的水泵进行抽水。水泵抽水时，水龙头包以滤网，防止泥砂进入水泵。所抽出的水排入基坑地表的排水沟，再经排入沟排入市政下水道。3因地下水丰富，底板后浇带混凝土浇筑前，要一直进行降水。在地下室结构施工期间，利用已有的结构以外的降水井降水。结构施工完毕，后浇带两头分别开挖一个大的集水井（深3米，直径1米），配一台50口径的潜水泵不间歇地抽水，同时将地下室内集水坑的水及时抽入该集水井中，一起排出基坑外。4.3垂直运输1地下室施工期间，分别在组团7、组团6、组团4、组团3、组团1临现场进场道路侧用钢管搭设一座人行上下通道，脚手板采用40厚木板，用密目绿色安全网进行全封闭。通道主要用于材料运输及工人上下基坑方便。 2钢筋、模板及小型机具采用在塔吊安装前，用人工传递入基坑，塔吊安装完成后，用塔吊运输。4.4钢筋工程4.4.1原材料的要求1进场钢筋应有出场质量证明书和试验报告单，每捆钢筋应有标牌。钢材进场后，即将有关质量证明资料报送工程监理。2钢筋进场后在监理人员的监督下按规范的标准取样做机械性能试验，合格后方可使用，并及时将检验报告上报监理。3钢筋加工过程中如出现脆断，焊接性能不良或机械性能不正常时，应进行化学成份检验或其它专项检验。4.4.2钢筋的储存进场后钢筋和加工好的钢筋应根据钢筋的牌号，分类堆放在砖砌成的高30cm间距2米的砖砌垄上，以避免污垢或泥土的污染。严禁随意堆放。4.4.3钢筋的接长1本工程的框柱及墙中暗柱的竖向钢筋中20以上的钢筋接长，采用电渣压力焊连接，20及其以下的钢筋采用绑扎搭接，在地下室的柱四根角筋要加焊10d；水平纵向筋20以上钢筋采用闪光对焊接长；20及其以下的钢筋采用绑扎或单面焊搭接。所有接头的位置要按规范要求错开。2钢筋接头强度的检查：在正式连接前，按每种规格钢筋接头每300个为一批，做3个接头试样做拉伸试验。当接头试样达到下列要求时，即为合格接头：屈服强度实测值不小于钢筋的屈服强度标准值；抗拉强度实测值与钢筋屈服强度标准值的比值不小于1.35倍，异径钢筋接头以小直径抗拉强度实测值为准。3绑扎接头：楼板、次梁部分钢筋采用绑扎接头形式，搭接长度为45d。在钢筋的搭接处，在其中心和两端用铁丝扎牢。4搭接焊：底板、梁通长纵筋20以下采用单面搭接焊接头，焊接10d，焊缝高度不小于0.3d焊缝宽度不小于0.7d。接头钢筋要预弯，安装时，要保证两钢筋的轴线在一条直线上。施焊时，引弧要在钢筋的一端开始，收弧时要在钢筋的另一端头上，弧坑应填满。焊接接头的施焊要按规程操作。焊接完毕，在工程监理的监督下按同一楼层每300个同一类型接头作为一批取样，送检验部门进行力学试验。同时进行外观检查，要求其焊缝表面不得有较大的凹陷、焊瘤；接头处不得有裂纹；咬边深度、气孔、夹渣等应符合规范要求。4.4.4钢筋的下料绑扎1认真熟悉图纸，准确放样并填写料单。2核对成品钢筋的钢号、直径、尺寸和数量等是否与料单相符。3先绑扎主要钢筋，然后绑扎次要钢筋及板筋。4绑扎前在模板或垫层上标出板筋位置，在柱梁及墙筋上画出箍筋及分布筋位置线，以保证钢筋位置正确。 5在混凝土浇筑前，将柱墙主筋在底板或楼面处同箍筋及水平筋用电焊点牢，以防柱墙筋移位。6梁内通长钢筋需接长时，上筋接点布置在跨中，下筋布置在支座。7承台、底板及梁板的上层筋及中层筋均用马镫筋架立，承台、底板马镫筋采用202000mm×2000mm，楼板马镫筋采用161000mm×1000mm。其大样如下图：4.4.5钢筋工程施工工艺1底板钢筋：先绑扎承台及柱墙插筋，再绑扎地梁钢筋及底板底筋，最后架马凳筋绑扎底板面筋。2承台钢筋绑扎完毕，按照柱、墙的位置插入竖向钢筋，并按设计及规范要求绑扎箍筋。插入时，将竖筋与底板、地梁、承台的钢筋点焊固定，以防止钢筋偏位。3地梁的纵向钢筋的锚固长度从桩边算起，箍筋绑扎至桩边。在轴线两侧600mm宽范围内，沿轴线方向的底板钢筋的绑扎接头要求加焊10d。4墙、柱筋均应在施工层的上一层留不小于45d长的柱子纵向筋。在进入上一层施工时，先套入箍筋，纵向筋连接好后，立即将柱箍上移就位，并按设计要求绑好箍筋以防纵向筋移位。5梁板的钢筋：受拉钢筋接头位置宜在跨中区（跨中1/3处）受压钢筋宜在支座处，同一截面内接头的钢筋面积不超过25%。6在完成梁底模板通过质检员验收后，便可施工梁钢筋，按图纸要求先放置纵筋再套外箍，严禁斜扎梁箍筋，保证其相互间距。梁筋绑扎同时，木工可跟进封梁侧模，梁筋绑好经检查后可全面封板底模。在板上预留洞留好之后开始绑扎板下排钢筋网。绑扎时先在平台底板上用墨线弹出控制线，并用粉笔标在模板上标出每根钢筋的位置，待底排钢筋、预埋管件及预埋件就位后交质检员复查，再清理场面后，方可绑扎上排钢筋。按设计保护层厚度制作对应混凝土垫块，板按1m的间距放置垫块，梁底及两侧每1m均在各面垫上两块垫块。4.4.6墙柱与室内砖墙的拉接筋本工程拉结筋全部采用预埋件的方法施工，按建筑平面的砖墙布置，在与墙体接触的墙柱内按每500mm高一处预埋埋件，如图示。模板拆除后，按预埋位置凿出预埋筋，墙体砌筑前，按设计及规范要求将拉接筋与之焊接。4.4.7钢筋验收1钢筋绑扎完毕，由施工处质量员检查并填写钢筋绑扎分项工程质量检验评定表及隐蔽工程验收记录表，报送项目部。再由项目部质量员检查后填写报验单，报送监理及总承包单位，重要部位还需报政府质量监督部门检查验收。验收时发现问题应即时整改。如验收通过，即时办理隐蔽工程签证手续。2验收时注意检查：根据设计图纸检查钢筋的钢号、直径、根数、间距是否正确。特别是要检查支座负筋的位置。检查钢筋接头的位置及搭接长度是否符合规定。检查钢筋保护层厚度是否符合要求。检查钢筋绑扎是否牢固，有无松动现象。检查钢筋是否清洁。4.5模板工程4.5.1柱模支法 1.柱模的安装顺序是：柱模配模制作安装前检查大模安装检查对角线长度差安装柱箍全面检查校正整体固定柱头找补。本工程柱断面尺寸有250×700mm、300×700mm、250×850mm、300×950mm等多种规格。2.支设方法：柱模采用九夹板拼装，用钢管抱箍加固。第一道从柱子底部150mm起，与预留在底板上钢筋头牢固连接，底部两道间距300mm，以上两道间距为450mm，再以上至柱顶间距为600mm。柱的边长大于等于500mm的均加设f12圆钢对接螺栓拉接，竖向间距500mm。柱模安装如下页图示。3柱模板计算柱高为3400mm浇筑时气温T=300，每节模板高2m，每节浇筑高度为4m，按地下室最多的框架柱计算，柱截面尺寸为250mm×750mm，a.柱模受到的混凝土侧压力为F=0.22·c·T·1·2·v0.5 =0.22×25×200/（30+15）×1.0×1.15×1.414 =39.75KN/ m2F=c·H=25×4=100KN取二式中较小值，F=39.75 KN/ m2并考虑振动荷载4 KN/ m2，则总压力为F=43.75 KN/ m2b.柱箍间距s计算假设模板厚度为20mm，每块拼宽为100mm，则侧压力的线布荷载：q=43.75×0.1=4.38 KN/ m又有连续两跨梁的挠度系数为Kf=0.521由式s=E·I/（4K·q）1/3=（9000×1/12×100×203）/（4×0.521×4.38）=404mm据计算选用柱箍间距 s=400mm404mm，满足要求c.柱箍截面计算：柱箍受到的侧压力 F=43.75 KN/ m2，现柱箍间距为s=400mm线布荷载q=43.75×0.4=16.14 KN/m对于长边，假定设二根拉杆，两边悬臂150mm，则最大弯矩为：Mmax=1/8（1-42）qd2=1/8×1-4×（0.15/0.45）2×16.14×0.452=0.227KN/m 长边柱箍需截面抵抗矩W= Mmax/fm=/10=46400mm3选用100×100截面 W=mm346400mm3符合要求。长边柱箍用2根螺栓固定，每根受到的拉力为N=1/2ql=0.5×16.14×0.75=6.05KN 螺栓需要截面积为 A0=N/f=6050/215=28.2mm2 选用12mm螺栓A=N/f=113mm2A0符合要求。4.5.2墙模支法支模顺序是：墙模配模制作支模前检查钢筋绑扎支一侧模支另一侧模校正模板位置紧固支撑 全面检查。墙模采用纵向排列方式组合，对拉螺栓采用f12套筒螺栓，第一道从墙底部150mm起，两道间距300mm，以上两道间距为450mm，再以上至墙顶间距为600mm，水平间距450mm，横竖整齐排列。本工程地下室结构外墙用对拉螺栓全部为一次性使用防水对拉螺栓，其他部位采用非防水对拉螺栓，穿DN20的PVC套管。为保证外墙层与层之间的平整，在支上一层墙模时，下一层墙模上半部分暂不拆，作为上一层模板的支撑点，同时将上下层模连成一体，防止出现穿裙现象。墙模对拉螺栓节点详图、墙模有关墙体模板支撑图（正面）、墙体模板支撑图（侧面）附图如下：墙模对拉螺栓节点详图（非防水） 橡胶止水带 外墙模对拉螺栓节点详图（防水）墙体模板支撑示意图说明： 图中虚线指斜撑,详见下页墙体模板支撑图（侧面）。 墙模支撑示意图（侧面）4.5.3梁板模支法1梁板模安装顺序：复核轴线底标高及轴线位置支梁底模（按规范规定起拱）支板模绑扎梁钢筋支梁侧模支梁另一侧模复核梁模尺寸及位置与相邻梁板连接固定。2支设方法：梁板模板均采用普通九夹板。满堂架子搭好后，在架子上标出控制标高，核实无误，在柱子模板支好并通过复核后，开始支梁底模，支设时先从两端向中间铺设，将不符合模板模数的缝隙留在跨中，并用木模拼合，加固采用f48钢管600作抱箍。施工时先支梁底模，待梁钢筋绑扎完毕后，封合梁侧模板。当梁高小于等于500mm时，梁侧可用支撑板模的水平钢管顶撑，同时用一部分短钢管斜撑。当梁高大于 500mm时，在梁高中部增加一道f12钢筋对拉螺栓固定，其水平间距500mm；当梁高大于800mm时，增加二道对拉螺栓固定。3梁模板设计计算按地下室最大矩形截面计算，框架梁长7.800m，截面尺寸为300mm×800mm，顶撑间距为0.8m，c=25KN/m3，模板底楞木间距为0.5m，模板立杆间距为0.5m，木模板用20厚九夹板，fc= fm =10N/mm2，fv=1.4N/mm2底板计算底板承受荷载底板自重力 0.3×0.3=0.9混凝土重力 25×0.3×0.8=6钢筋重力 1.0×0.3×0.8=0.24振动荷载 2.0×0.3=0.6总竖向荷载 0.9+6+0.24+0.6=6.93由式 M=0.1×q×l2= 1/6fm·b·h2 h=l/4.65(q/b)0.5=500/4.65×(6.93/300)0.5=16.34mm由式 = ql4/(150EI)=l/250 h=l/7.8(q/b)1/3 =18.26mm选用20mm厚模板合格侧模板计算a、侧压力计算已知T=300，v=2m/h，1=1.0，2=1.15 ，F=0.22·c·T·1·2·v0.5 =0.22×25×200/（30+15）×1.0×1.15×20.5=39.76KN/m2F=c·H=25×0.8=20KN取F=20KN/m2计算。b、按强度要求计算立挡间距为500mm，设模板按连续梁计算，梁上混凝土按梁上板厚100mm计算，梁底模板厚20mm，则侧压力化为线布荷载q=20×（0.8-0.1）=14KNMmax=0.1ql2=0.1×14×0.52=0.35KN/m n= Mmax/13=26923mm3选用侧模板的截面尺寸为200mm×700mm。截面抵抗矩为 W=1/6×700×203=46666 mm3Mmax可满足要求。c、按刚度计算=500/250=2 n=ql4/150EI=1.39满足要求。d、顶撑计算顶撑为48圆钢管，壁厚3mm，间距为0.8m，在中间纵横各设一道水平拉条，l0=l/2=3400/2=1700mm，i=1/4（482-422）0.5=5.8mm= l0/i=293强度计算已知 N=6.93×0.8=5.54KN/m N/A=5.54×103/·（242-212） =13.07N/mm2210符合要求e、稳定性验算 = N/A=5.54×103/0.13··（242-212）=100.5210 符合要求梁板模支撑详下图示。4.5.4模板的拆除1模板拆除前，由项目部技术人员将该构件同期制作养护的混凝土试块强度报告单及模板拆除申请单报监理人员，经批准后，方可拆除模板。2拆模时混凝土强度应达到以下要求：不承重的模板（如柱、墙），其混凝土强度应在其表面及棱角不致因拆模而受损害时，方可拆除。承重模板应在混凝土强度达到施工规范所规定强度时拆模。所指混凝土强度应根据同条件养护试块确定。注意：虽然混凝土达到拆模强度，但强度尚不能承受上部施工荷载时应保留部分支撑。楼梯间模板与支撑28天方可拆除。3模板拆除的顺序是：柱墙、梁侧模、楼板模、梁底模。4.5.5特殊部位支模地下室柱墙结构混凝土强度为C35，地下室顶板梁板混凝土强度为C30，在构件交接混凝土强度不同处，侧模封闭前，事先在柱的两侧安装铁丝网，用8钢筋间隔一道水平墙筋，与墙筋焊接，并与铁丝网绑扎牢固。如图示：4.5.6模板施工注意事项1墙、柱模安装前，先根据所弹的墙柱边线在底部竖筋上焊接定位钢筋，以保证侧模的正确位置，同时也保证竖筋的保护层厚度。2墙柱模板安装前，事先将施工缝处进行处理，将混凝土表面凿毛，冲洗干净。墙柱模板安装时，在底部预留清扫口，混凝土浇筑前及时清扫底部的剧末及其它杂物。3模板安装完毕，检查模板下口与混凝土面接缝是否严密，否则在模板下口铺一层砂浆封住接缝，以免混凝土浇筑时漏浆而造成柱墙烂根。4混凝土浇筑前认真复核模板位置，柱墙模板垂直度和梁板标高，准确检查预留孔洞位置及尺寸是否准确无误，模板支撑是否牢靠，接缝是否严密。5梁柱接头处是模板施工的难点，处理不好将严重影响混凝土的外观质量，一定要精心制作，固定牢靠，严禁胡拼乱凑。6梁板跨度4米时，按跨度的1-3起拱。7所有模板在使用前都要涂刷隔离剂，严禁使用废机油。较旧模板在使用前要修理，过于破损的模板必须淘汰。8混凝土施工时安排木工看模，出现问题及时处理。9在混凝土施工前，应清除模板内部的一切垃圾，尤其是石屑和锯屑，凡与混凝土接触的面板都应清理干净。4.6混凝土工程4.6.1防水混凝土施工本工程地下室防水混凝土采用的是在混凝土中掺12%-14%的第三代U型膨胀剂的膨胀防水混凝土。U型混凝土膨胀剂是以硫铝酸盐、硫酸铝、硫酸铝钾和硫酸钙等组成的无机化合物。外观为灰白色粉末，相对密度2.9，细度5%-10%，限制膨胀率为24´10-4，自应力值0.20.7MPa，可使混凝土强度提高10%-30%，抗渗性提高2倍，对钢筋无锈蚀作用，还有抵抗水泥水化热的优点，可补偿混凝土的温度收缩，其与缓凝剂复合使用是解决大体积混凝土开裂的最优措施之一。有关UEA的技术指标必须满足下表要求。混凝土膨胀剂主要项目指标项 目单位指标细度比表面积Cm2/g25000.08mm筛筛余量%101.25mm筛筛余量%0.5凝结时间初凝min45终凝H10限制膨胀剂水中14d一等品%0.04合格品%0.02空气中28d%-0.02抗压强度7dMpa30.028dMpa47.0抗折强度7dMpa5.028dMpa6.8含水率%3.0氧化镁%5.0由于本工程主要为现场搅拌站搅拌混凝土，除应按要求作好混凝土的试配外，还必须注意混凝土的用水量控制。有关要求见下表：UEA混凝土用水量选用表（kg/m3）所需坍落度（mm）卵石最大粒径（mm）碎石最大粒径（mm）10204010204010301901701602051851703050200180170215195180507021019018022520519070-902151951852352152001施工准备水泥：采用42.5#硅酸水泥、普通硅酸盐水泥，或矿渣硅酸盐水泥，严禁使用过期，受潮、变质的水泥。砂：宜用中砂，含泥量不得大于3%。石：宜用卵石，最大料径不宜大于40mm，含泥量不大于1%，吸水率不大于1.5%。水：饮用水或天然洁净水。U.E.A膨胀剂：其性能应符合行业标准混凝土膨胀剂（JC476-92），其掺量按设计要求为底板12%，加强带15%，与其它外加剂混合使用时，应经验试配后使用。主要机具：混凝土搅拌机、翻斗车、手推车、振捣器、溜槽、串桶、铁锹、吊斗计量器具磅秤等。2作业条件钢筋、模板上道工序完成，办理隐检、预检手续。注意检查固定模板的铁丝、螺栓是否穿过混凝土墙，如必须穿过时，应采取止水措施。特别是管道或预埋件穿过处是否已做好防水处理。木模板提有浇水湿润，并将落在模板内的杂物清理干净。施工前根据施工方案，做好技术交底。3混凝土浇筑施工中应连续浇筑，宜不留或少留施工缝，底板施工缝留在后浇带或加强带上。墙体水平施工缝留距孔洞边缘不宜小于200mm的墙体上，墙体如有孔洞，施工缝距孔洞边缘不宜少于300mm，施工缝形式宜用缝（墙厚大于30cm）或阶梯缝、施工缝宜做企口缝并用B.W止水条处理垂直施工缝宜与后浇带、变形缝相结合。在施工缝上浇筑混凝土前，应将混凝土表面凿毛，清除杂物，冲净并湿润，再铺一层2-3cm厚水泥砂浆（即原配合比去掉石子）或同一配合比的减石子混凝土，浇筑第一步其高度为40cm，以后每步浇筑50-60cm，严格按施工方案规定的顺序浇筑。混凝土由高处自由倾落不应大于2m，如高度超过3m,要用串桶、溜槽下落。应用机械振捣，以保证混凝土密实，振捣时间一般10s 为宜，养护：常温（20-250C）浇筑后6-10h苫盖浇水养护，要保持混凝土表面湿润，养护不少于14d。4质量标准防水混凝土的原材料、外加剂及预埋件必须符合设计要求和施工规范有关标准的规定，检查出厂合格证、试验报告。防水混凝土的抗渗等难和强度必须符合设计要求，检查配合比及试块试验报告。抗渗试块500m3以下留两组，一组标养，一组同条件养护，养护期28d，每增250-500m3增留两组。混凝土表面平整，无露筋，蜂窝等缺陷，预埋件位置正确。5应注意的质量问题严禁在混凝土内任意加水，严格控制水灰比，水灰比过大将影响UEA补偿收缩混凝土的膨胀率，直接影响被化学元素收缩及减少收缩缝的效果。细部构造处理是防水的薄弱环节，施工前应审核图纸，特殊部位如变形缝、施工缝穿墙管、预埋件等细部要精心处理。地下室防水工程必须由防水专业队施工，其技术负责人及班组长必须持上岗证书。施工完毕，及时整理施工技术资料，交总包归档。地下室防水工程保修期三年，出现渗漏要负责返修。穿墙管外预埋带有止水环的套管，应在浇筑混凝土前预埋固定，止水环周围混凝土要细心振捣密实，防止漏振，主管与套管按设计要求用防水密封膏封严。结构变形缝应严格按设计要求进行处理，止水带位置要固定准确，周围混凝土要缌浇筑振捣，保证密实，止水带不得偏移，变形缝内填沥青木丝板或聚乙烯泡沫棒，缝内20mm处填防水密封膏，在迎水面上加铺一层防水卷材，并抹20 mm防水砂浆保护。补偿收缩混凝土坍落度损失较大，入现场温度超过30度，或混凝土运输、停放时间超过3040min，应在拌合前采取加大坍落度的措施；混凝土拌合后，不得再次加水搅拌。补偿收缩混凝土应注意早期养护，并采取挡风、遮阳、喷雾等措施，以防产生塑
