土建 施工组织设计.doc

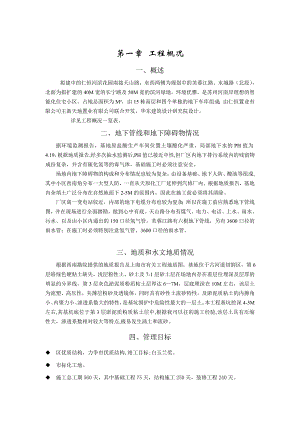

第一章 工程概况一、概述拟建中的仁恒河滨花园南接天山路，东西两侧为规划中的芙蓉江路、水城路（北段），北面为拟扩建的40M宽的长宁路及50M宽的滨河绿地，环境优雅，是苏州河南岸理想的智能化住宅小区。占地总面积为M²，由15栋高层和四个单独的地下车库组成；由仁恒置业有限公司主新天地置业有限公司联合开发，华东建筑设计研究院设计。 详见工程概况一览表。二、地下管线和地下障碍物情况据环境监测报告，基地原盐酸生产车间位置土壤酸化严重，局部地下水的PH值为4.19，根据地质报告,经多次抽水监测后,PH值已接近中性,但厂区内地下排污系统内的残留物成份复杂，并含有硫化氢等的毒气体，基础施工时必须注意安全。场地内地下障碍物的构成和分布情况也较为复杂，由设备基础、地下人防、酸池等组成,其中小区西南角分布一大型人防，一直从天原化工厂延伸到汽修厂内。根据地质报告，基地内杂填土广泛分布在自然地面下2-5M的范围内，因此在施工前必须将其清除。厂区离一变电站较近，内部的地下电缆分布也较为复杂；所以在施工前应熟悉地下管线图，并在现场进行全面踏勘，做到心中有底。天山路分布有煤气、电力、电话、上水、雨水、污水、以及由小区内通出的150口径氢气管，芙蓉江路有六根地下管线，另有3600口径的雨水管；在施工时必须特别注意氢气管、3600口径的雨水管。三、地质和水文地质情况 根据西南勘院提供的地质报告及上海市有关工程地质图，基地位于古河道切割区，第6层暗绿色硬粘土缺失，浅层粉性土、砂土及7-1层砂土层在场地内存在着层位埋深及层厚的明显的分界线，第3层灰色淤泥质粉质粘土层厚达67M，层底埋深在10M左右，该层土为流塑、高压性，夹薄层粉砂及透镜体，同时具有砂性土流砂特性，及淤泥质粘土的内擦角小、内聚力小、渗透系数大的特性，是基坑围护中危险性最大的一层土。本工程基坑挖深4-5M左右,其基坑底位于第3层淤泥质粉质粘土层中,根据我司以往的施工经验,该层土具有压缩性大，渗透系数相对较大等特点,极易发生涌土和流砂。四、管理目标u 区优质结构，力争市优质结构,竣工目标:白玉兰奖。u 市标化工地。u 施工总工期560天，其中基础工程75天，结构施工250天，装修工程240天。u 安全无重大伤亡事故，减少一般事故频率。五、编制依据1. GB50202-2002 地基与基础施工及验收规范2. GB50208-2002 地下防水工程施工及验收规范3. GBJl08-87 地下工程施工及验收规范4. DGJ-11-1999 地基基础设计规范5. DBJ08-61-97 基坑工程设计规程6. 工程地质勘察报告7. JGJ7991建筑地基处理技术规范8. JGJ9494建筑桩基技术规范9. GB502042002混凝土结构工程施工及验收规范10. JGJ/Tl4-95混凝土空心小型砌块建筑设计与施工规程11. GB50209-2002建筑地面工程施工及验收规范12. GB50210-2001 建筑装饰装修工程质量验收规范13. GB50212-91建筑防腐蚀工程施工及验收规范14. GB50207-2002屋面工程质量验收规范15. JGJl8-96 钢筋焊接及验收规范16. JGJ/11095砼泵送施工技术规程17. JGJI04-97 建筑工程冬期施工规程18. GB50026-93 工程测量规范19. JGJ80一91建筑施工高处作业安全技术规范20. JGJ33-86 建筑机械使用安全技术规程21. JGJ46-88 施工现场临时用电安全技术规范22. JGJ59-99建筑施工安全检查评分标准23. GB50203-2002砌体工程施工及验收规范24. JGJl26-2000外墙饰面砖工程施工及验收规程25. JGJ130-2001建筑施工扣件式钢管脚手架安全技术规范第二章 施工前期准备第一节 内业准备 为实现优质工程的目标，在整个施工过程中均应严格执行规范及设计要求：从文件和资料的控制，材料质量控制施工过程中的质量控制、成品保护，竣工验收时质量控制等诸方面加强质量要求并设立专门的质量保证体系，工程开工前，项目部组织相关的技术、测量、质检、预算人员认真仔细的审图，发现图纸中的缺陷与错误，做好记录，在图纸会审时予以纠正，以便在今后的施工中避免可能遇到的困难和问题。1. 组织有关人员参加建设单位、设计单位、监理单位及各相关业务人员共同参加的图纸会审工作，细致耐心的提出图纸中的问题，与各单位共同协商解决方法，并做好图纸会审记录，作为施工中的依据。2. 根据合同中工程进度计划要求，做好分段施工组织设计和施工方案，施工概预算，进度计划，材料计划的编制工作。3. 根据施工需要和现场实际情况，做好临设方案，施工供水、供电设计方案。4. 提前作好翻样工作，加工定货。落实成品、半成品等材料及加工定货验收工作。5. 组织测量人员进行工程定位的复测、放线，恢复现场测量定位桩点。6. 组织材料，试验人员做好材料委托试验及配合比申请工作。7. 协调同监理、监督单位的关系，做好资料整理验收、移交工作，保证下步工作的正常进行。第二节 现场准备1. 现场场地与道路均不平整，故应进一步进行三通一平工作，用推土机从北向南将基坑周围的场地推至平整，并有2的坡度，坡向排水沟，以利于现场排水，技术部门提前做好施工用水电设计，确保道路畅通水电到位。2. 根据施工平面布置图和施工组织设计以及现场实际情况，提前恢复、完善各项大临时设施建设，材料机械提前进场，并做好安装运作调试工作。进行施工现场平面管理准备。3. 制定施工现场各类人员岗位责任制和有关规章制度，建立各单位台帐，并做好宣传工作，划分栋号责任人，实行定岗定位管理。4. 召开相关单位协调会，提前做好水电专业的配保工作，坚持每周召开相关单位协调会，研究、协调解决工程中问题。5. 施工期尽量减少噪音，避免扰民，做好环保工作。6. 做好施工现场的安全保卫工作。现场配置保安人员，保安人员值班时间，必须按时到位，夜间加强巡逻，重要部位（如钢筋加工场，库房）应由专人负责看护。第三章 施工部署针对本工程特点及业主对工程质量、工期、及文明施工、环保等方面的要求。我公司作如下考虑：根据本工程的结构特点及建筑造型等方面的特点，经多方面的比较、论证决定采取以下的施工工艺。第一节 工程测量 开工前做好全场控制网的测量，引进城市永久性控制坐标和水准点，建立小区永久性控制坐标和水准点，并由监理复测。建立全场测量控制网络，并从现场控制网确定定位坐标及标高工作基准点，作为施工依据和沉降观测的依据。第二节 基坑围护与土方工程1. 基坑大部分采取复合土钉墙支护结构.2. 电梯基坑位置，采用加强复合土钉墙支护结构。3. 土方采用反铲挖土机大开挖，人工配合整平。第三节 机械设备配置 各栋号采用QTZ80F塔吊一台.塔吊下各设4根450×450×15000预制方桩，设施工电梯一台或用两台井架或搭设钢平台作为垂直运输设备。 序号设备名称规格型号数量容量（kW）1塔吊QTZ80F73502弯曲机GM-1412363切割机GJ-407214圆盘机9455井架2156砂浆机237砼搅拌机313.58振动器10209其它40序号设备名称规格型号数量容量（KVA）1对焊机UN1-1005500KVA2交电焊机BX3009239第四节：主材一、 钢筋 原材料进场后现场加工成型运至施工操作面上绑扎。梁、基础底板钢筋d28采用机械连接, d 25MM的采用闪光对焊。柱墙钢筋16MM用电渣压力焊,直径小于18采用冷接。 二、模板 地下室模板采用组合小钢模，顶板采用竹夹板。钢管排架支撑，60×100木横楞。±0.000以上墙板采用散拼夹板模,内楞采用48×100木楞及48钢管。三、砼：全部采用商品砼。四、脚手架:采用48双排钢管落地式脚手架。第五节 施工流水段划分：基本按单体划分流水段组织流水施工； 水、电预埋管线和安装随土建紧密配合，穿插进行。第六节 项目管理网络项目经理生产经理项目工程师预 算 员测 量 员施 工 员质 量 员材 料 员仓 管 员安 全 员(具体详见附件3.6) 第七节 项目主要劳动力组织计划劳动力根据工程进度分阶段进场，同时组织平面流水。根据实际情况，各栋号合理流水、合理施工，达到提高工效的目的（详见附:劳动力安排表）。结构施工阶段土建安装劳动力组织表工种人数班组数木工7008钢筋工3605砼工1605机操工101电工121电工121瓦工2004水电预埋1103合计116427装修阶段劳动力组织表人数 班组数木工5008钢筋工151砼工81机操工101电焊工161电工121瓦工301粉刷工（内墙粉刷）2004粉刷工（内墙贴面）1404粉刷工（外墙）400 5油漆工2504水电安装3205门窗安装1105栏杆安装453电梯安装601其它100合计188944 我公司将根据不同的施工阶段专门制定劳动力组织计划，另详。第八节：施工进度计划（另详）第九节 施工用电、用水量估算1. 施工用水：由业主提供现场水源在芙蓉江路大门口（=150）。我公司装上水表与现场敷设水管连接成环状水管网，沿围墙走向，过路时加设套管，每隔25m左右设置3/4寸水龙头。2. 施工用电：由业主提供1000KW箱变一座。3. 第九节 施工进度计划(另详)第三章 主要项目施工方案第一节：围护方案一、 方案 河滨花园16#楼位于基地东部,为31层高层建筑,拟先期施工到五层作为样板房，其东南北三侧被地下车库包围,最近处离地下车库3M，基坑挖深为4430，基坑底位于3层淤泥质粉质粘土层中，该层土压缩性大,含水量高,同时该层土夹薄层粉砂及砂质透镜体,渗透系数较大,内聚力和内摩擦角都较小,土体抗剪强度低，宜采及支护结构。拟采用1200宽深层搅拌桩和四排土钉组成复合土钉墙支护结构。其中与地下车库相连接的部分依照建筑物与车库的高差，采用复合土钉墙施工时留下的1200宽深层搅拌桩作为挡土结构。在电梯基坑位置必须采用基坑围护，在确定电梯基坑的位置及深度后，再拟定具体围护方案.二、 深层搅拌桩1、施工工艺1) 定位：钻机到达指定桩位,对中、整平。利用经纬仪检查钻机垂直度。2) 预拌下沉,根据电机的电表控制下沉速度,通常为0.38-0.75m/MIN,如下沉速度太慢可输入少量清水以利钻进。3) 在压浆前备制水泥浆放入集料斗中。4) 钻头下到桩底标高时,喷浆搅拌提升,边喷边搅拌提升速度为0.30.5m/MIN，为使软土和水泥浆搅拌均匀,重复上下搅拌,两根桩之间搭接在20cm左右。5) 每次成桩后,必须用灰浆泵注清水对注浆管和喷浆头进行清洗。6) 移位,根据钻机上的刻度,每次移位50cm。2、注意事项和质量控制1) 注浆连续,转速、钻速、提升速度及供水均匀。2) 对有抱钻和冒浆地块土层在钻进时注入一定的清水,提高转速降低钻速。3) 严格按照设计要求的配合比及水灰比进行施工,不得任意缩小或增大。4) 为准确控制钻进速度,在机上作出深度标志,以利在施工中进行观测记录, 由施工员进行复查无误后,方可喷浆搅拌和重复喷浆,当钻机出现跳动,钻机摇晃等非正常现象时,应停机检查。钻进深度不得小于设计深度。5) 在搅拌过程中不得中途无故停机,如发现停电堵塞等现象应及时提出检查,排除障碍后再进入停浆面以下1m喷浆搅拌,以保证桩的连续。6) 必须有专人实测送浆量,每根桩实测一次,如发现喷浆量不足,应复喷复搅。7) 如遇地下障碍等因素,应及时与设计及建设方联系,采取合理措施,确保工程质量。8) 记录员必须按照记录表中的内容认真填写,每根桩记录一次,严禁先记后填现象。9) 工程技术人员和施工员应在现场随时检查,及时进行资料整理,发现问题及时和有关方面协商解决。先进行2-3米试打桩,待试车正常后方可进行正式施工。10) 垂直度偏差不得大于1.5%,搭接不得小于20cm。三、土钉墙1、施工工艺 坑内放线-已开挖部分土钉加固(二层)-电梯井挖土-垂直锚固 -土钉喷锚围护(上下三层)-中间土方挖运-放坡及坡面处理。2、施工方法:1) 3、电梯井内土方开挖：根据土钉支护的工艺要求,土方开挖必须采取分层分段自上而下的方法进行,各层开挖深度均应控制在本排土钉高度以下0.3M,在未完成上层作业面的土钉喷锚支护之前,不得进行下一层土的开挖。2) 修边坡：首先确定基坑放样尺寸,然后进行人工切削,边坡修整,尽量保证边坡表面的粗糙,以提高喷砼的粘结度。3) 土钉制作：按设计要求,本基坑土钉支护所采用的土钉均为12-15M长的48普通钢管制作,靠孔底的一侧制作桩尖状,管壁开设出浆孔,并设护孔板,步孔范围离护桩尖1.5-2M长。4) 打入土钉：成孔前应根据设计定孔位,成孔时对土层进行保护,孔位的允许误差不大于200MM,成孔作业时要调整好角度,既要保护边坡,又要保证不损伤邻近建筑物和地下管线.遇有障碍物需调整孔位时不得影响边坡安全。5) 注浆：注浆料为水泥净浆,采用普硅425#水泥,水灰比0.3-0.4 采用土钉底部注浆,即把注浆管插入钢管孔内开始注浆,边注浆边缓慢匀速撤出注浆导管,注浆至钢管口时,及时在钢管口设置浆塞,然后再加压二次注浆.水泥 浆液应拌和均匀,拌和的浆液在初凝前用完,随拌随用。6) 挂网与加强筋：钢筋网竖向钢筋上部绑扎,下部必须焊接,水平钢筋可以绑扎,钢筋网片应牢固固定在边坡上,并符合保护层厚度要求,水平加强筋压在钢筋网片和土钉上,且与土钉焊牢。7) 土钉端部焊接：土钉端部与加强筋,钢筋网片及井字架相互焊牢,以增强其整体刚度。8) 喷射砼： 喷射砼强度等级为C20,采用425#普硅水泥,瓜子片,不大于2.5MM的中细砂,空压机风量为9M3/MIN,喷头水位不小于0.15Mpa,喷射砼的平均厚度为100MM。3、 质量保证措施1) 现场技术员及时解决施工过程中出现的问题,加强对工人的质量意识教育,认真进行专检,自检,互检,确保每道工序的施工质量符合质量要求。2) 对每个施工环节严格把关,对土钉的入土深度,砼配合比及注浆饱满程度,土钉的焊接质量等,进行严格监督检查。3) 注浆作业严格控制水灰比及注浆压力.确保浆液的流动性和早期强度。4、 基坑开挖中的应急措施1) 基坑开挖施工中,必须注意监测,在电梯井开挖深度至-8M时,加强监测,发现位移,沉降有异常情况时,必须采取应急措施。2) 发现位移沉降速率及累计值偏大时,应对土钉长度进行分析研究,增加土钉长度注浆量等方法。3) 如发现坑底变形较大,应增加竖向锚管的密度,并对坑底注浆加固。4) 发现坡面流水,漏泥情况,应及时采取导管引水后封堵并及时复喷。5) 地表裂缝应及时封闭,进行缝内灌浆,必要时对地表进行压力注浆。第二节 井点降水一、工程概况 本工程基坑底位于第2层褐黄色粉质粘土层中；电梯基坑位于第3层灰色淤泥质粉质粘土层中，该层土极易产生流砂；场地内地下水位为自然地面以下0.5M左右。为确保基坑边坡的稳定性，基坑开挖前必须经过井点降水。二、准备工作 1、施工机具1) 滤管：50mm，壁厚3mm无缝钢管，长2.8M，一端用厚为4.0mm钢板焊死，在此端1.4m长范围内，在管壁上钻15mm的小圆孔，孔距为25mm，外包两层滤网，滤网采用编织布，外再包一层网眼较大的尼龙丝网，每隔 5060mm用 10号铅丝绑扎一道，滤管另一端与井点管进行联接。2) 井点管：f50mm，壁厚为3.0mm无缝钢管，长6 m。3) 连接管：胶皮管，与井点管和总管连接，采用8号铅丝绑扎，应扎紧以防漏气。4) 总管：102mm钢管，壁厚为4mm，每节长度为4M，用法兰盘加橡胶垫圈连接，防止漏气、漏水。5) 抽水设备：3BA35单级单吸离心泵，共4台，其中二台备用，自制反射水箱。6) 水枪：50 ×5mm无缝钢管，下端焊接一个16mm的枪头喷嘴，上端弯成大约直角，且伸出冲击管外，与高压胶管连接。7) 蛇形高压胶管：压力应达到1.50MPa以上，长120m。8) 高压水泵：100TSW7高压离心泵，配备一个压力表，作下井管之用。2、 材料 采用粗砂与豆石，不得采用中砂，严禁使用细砂，以防堵塞滤管网眼。3技术准备1) 详细查阅地质报告，了解工程地质情况，分析降水过程中可能出现的技术问题和采取的对策。2) 成孔设备与抽水设备检查。三、井点安装 1、安装程序 井点放线定位点降水 安装高位水泵 冲孔安装埋设井点管 布置安装总管 井点管与总管连接 安装抽水设备 试抽与检查 正式投入降水程序。 2、井点管埋设 根据建设单位提供测量控制点，测量放线确定井点位置，然后在井位先挖一条沟槽，深大约 800mm，以便于冲击孔时集水，埋管时灌砂，并用水沟将小坑与集水坑联接，以便于排泄多余水。 用绞车将简易井架移到井点位置，将套管水枪对准井点位置，启动高压水泵，水压控制在0.40.8MPa，在水枪高压水射流冲击下套管开始下沉，并不断地提升与降落套管与水枪。一般含砂的粘土，套管落距在 1000mm之内，在射水与套管冲切作用下，大约在1015min时间之内，井点管可下沉10m左右，若遇到较厚的纯粘土时，沉管时间要延长，此时可采取增加高压水泵的压力，以达到加速沉管的速度。冲击孔的成孔直径应达到300mm，保证管壁与井点管之间有一定间隙，以便于填充砂石，冲孔深度应比滤管设计安置深度低500mm以上，以防止冲击套管提升拔出时部分土塌落，并使滤管底部存有足够的砂石。 井孔冲击成型后，应拨出冲击管，通过单滑轮，用绳索拉起井点管插入，井点管的上端应用木塞塞住，以防砂石或其他杂物进人，并在井点管与孔壁之间填灌砂石滤层，该砂石滤层的填充质量直接影响轻型井点降水的效果，应注意以下几点：1) 砂石必须采用粗砂，以防止堵塞滤管的网眼。2) 滤管应放置在井孔的中间，砂石滤层的厚度应在 60100mm之间，以提高透水性，并防止土粒渗入滤管堵塞滤管的网眼。填砂厚度要均匀，速度要快，填砂中途不得中断，以防孔壁塌土。3) 滤砂层的填充高度，至少要超过滤管顶以上 10001800mm，一般应填至原地下水位线以上，以保证土层水流上下畅通。4) 井点填砂完后，井口以下1.01.5M用粘土封口压实，防止漏气而降低降水效果。3、冲洗井管 将20mm的胶管插入井点管底部进行注水清洗，直到流出清水为止。应逐根进行清洗，避免出现“死井”。4、管路安装首先沿井点管线外侧，铺设集水毛管，并用胶垫螺栓把干管连接起来，主干管连接水箱水泵，然后拔掉井点管上端的木塞，用胶管与主管连接好，再用10铅丝绑好，防止管路不严漏气而降低整个管路的真空度。主管路的流水坡度按坡向真空泵5坡度并用砖将主干管垫好。并作好冬季降水防冻保温。 5、检查管路 检查集水干管与井点管连接的胶管的各个接头在试抽水时是否有响声漏气现象，发现这种情况应重新连接或用油腻子堵塞，重新拧紧法兰盘螺栓和胶管的铅丝，直至不漏气为止。在正式运转抽水之前必须进行试抽，以检查抽水设备运转是否正常，管路是否存在漏气现象。 在水泵进水管上安装一个真空表，在水泵的出水管上安装一个压力表。为了观测降水深度，是否达到施工组织设计所要求的降水深度，在基坑中心设置一个观测井点，以便于通过观测井点测量水位，并描绘出降水曲线。 在试抽时，应检查整个管网的真空度，应达到550mmHg（73Kpa），方可进行正式投人抽水。四、抽水轻型井点管网全部安装完毕后进行试抽。当抽水设备运转一切正常后，整个抽水管路无漏气现象，可以投入正常抽水作业。开机后一个星期后将形成地下降水漏斗，并趋向稳定，土方工程 在降水10d后开工。五、注意事项1. 土方挖掘运输车道不设置井点，这并不影响整体降水效果。2. 在正式开工前，保证在抽水期间不停电。因为抽水应连续进行，特别是开始抽水阶段，时停时抽，井点管的滤网易于阻塞，出水混浊。同时由于中途长时间停止抽水，造成地下水位上升，会引起土方边坡塌方等事故。3. 轻型井点降水应经常进行检查，其出水规律应“先大后小，先混后清”。若出现异常情况，应及时进行检查。4. 在抽水过程中，应经常检查和调节离心泵的出水阀门以控制流水量，当地下水位降到所要求的水位后，减少出水阀门的出水量，尽量使抽吸与排水保持均匀，达到细水长流。5. 真空度是轻型井点降水能否顺利进行降水的主要技术指数，现场设专人经常观测，若抽水过程中发现真空度不足，应立即检查整个抽水系统有无漏气环节，并应及时排除。6. 在抽水过程中，特别是开始抽水时，应检查有无井点管淤塞的死井，可通过管内水流声、管子表面是否潮湿等方法进行检查。如“死井”数量超过10，则严重影响降水效果，应及时采取措施，采用高压水反冲洗处理。7. 在打井点之前应踏勘现场，若发现场内表层有旧基础等地下障碍物及早处理。8. 本工程场地粘土层较厚，沉管速度会较慢，如超过常规沉管时间时，可采取增大水泵压力，大约在l.01.4MPa，但不要超过 1.5MPa。9. 主干管应按本交底做好流水坡度，流向水泵方向。10. 本工程土方开挖已到冬季，应做好主干管保温，防止受冻。11. 基坑周围上部应挖好水沟，防止雨水流入基坑。12. 井点位置应距坑边 2 2.5 M，以防止并点设置影响边坑土坡的稳定性。水泵抽出的水应按施工方案设置的明沟排出，离基坑越远越好，以防止地表水渗下回流，影响降水效果。13. 由于本工程场地内的粘土层较厚，这将影响降水效果，因为粘土的透水性能差，上层水不易渗透下去，采取套管和水枪在井点轴线范围之外打孔，用埋设井点管相同成孔作业方法，井内填满粗砂，形成二至三排砂桩，使地层中上下水贯通。在抽水过程中，由于下部抽水，上层水由于重力作用和抽水产生的负压，上层水系很容易漏下去，将水抽走。五、防治措施 采用井点降水时，可选用下列措施以防止和减少其对周邻物体的影响：1. 井点降水系统直远离保护对象，相距较近时，应采取适当2. 布置方式减小降水深度。3. 井点施工时，应避免采用可能危害邻近设施的施工方法，4. 如在相邻基础旁用水冲法沉设井点等。5. 设置回灌水系统以保持邻近设施下的地下水位。1) 降水深度达到施工所需深度后，若地下水补给数量较少时，可适当减少开泵抽水时间，缩短井点降水周期。第三节 土方开挖一、准备工作1) 电梯基坑底位于3层灰色淤泥质粉质粘土层中,该层土含薄层粉砂及含水量高,压缩性大,其渗透系数为10-4cm/sec数量级,较易发生涌土或流砂.为不良基底土层.在基坑开挖前,用轻型井点进行基坑降水, 降水周期约二周时间。2) 土方开挖前,将建筑物控制点线标桩做好,建筑物自然地面标高方格网测好,并做好标高工作基准点。3) 放好挖土灰线，并根据挖土情况，及时补好灰线。4) 用建筑垃圾对出土路线路基进行加固,备好水泵等应急设备。2、挖土要点 1) 挖土前由栋号负责人对挖机司机,运土车司机及配合保洁人员进行安全,技术和保洁交底。2) 用一台300型挖机,确保每天出土量在700方以上。3) 挖土由东西两侧向中间挖,由专人对基底标高进行控制,机械挖土留200厚土由人工配合铲平,严禁挖深后填松土,如发生超挖现象应用砂石填平夯实。4) 加强基坑底的排水措施，在基坑的四周人工挖好排水明沟，并在基坑边角或转弯处，布置一定数量的集水井，做到排水畅通，基坑边坡坡顶10M范围内不允许设置集水井，以减小对边坡土体的影响。5) 集水坑挖土应严格控制,当集水坑位置桩位露出来时,先在挖土机的回旋半径内土挖至和基坑一样平,放好集水坑灰线,对挖机司机进行交底后,慢速挖土,严禁挖伤桩位或超挖。6) 挖土过程中加强对桩基的保护,在桩密集的地方应放慢挖土速度.严禁破坏桩体。7) 基坑开挖后进行验槽，然后才能浇筑砼垫层，截桩头，焊接锚固筋，并同时进行桩基静载试验，及低应变动测。8) 挖土完毕，基坑四周做硬化地坪，并在基坑外缘做2%的泻水坡度，坡向基坑。9) 基坑周侧滑动圆弧处要经常用1：2水泥砂浆补裂缝，确保在基础施工过程中边坡的稳定性。3、 安全保护及文明施工措施1) 安全技术交底：在基坑开挖前由栋号负责人对各施工人员进行安全交底，把安全生产，预防为主的指导思想灌输每个职工心中。2) 加强对安全技术措施实施情况的监督检查，由专职安全员检查各项安全技术措施的实施情况，及时纠正违反安全技术措施的行为。3) 加强对机械施工人员及配合人员的安全教育，严格按安全操作规程施工。4) 做好基坑的防护工作，基坑四周及时设置1.2M高的红白油漆相间的钢管防护栏,上下基坑设有专用通道及登高措施。5) 夜间施工必须有充足的照明,值班电工加强值班检查.现场设有安全生产警视标志。6) 由专人负责场内外的文明施工保洁工作,加强对运输通道的保护修复工作。7) 大门内外铺设10-20M草包,并专人对出门车辆的轮胎进行冲洗清理. 如遇雨季施工,更应做好冲洗清理工作,尽量减小对周围道路的影响。第四节、测量方案滨江园三期工程由上海市测绘院浦东分院提供场地红线坐标及水准点，上海华东房产设计院提供建筑物控制点、坐标图，本方案参照以上条件及我公司以往工程中的经验教训编制。 一、准备工作：精心组织一批有经验的测量人员组成测量小组。作好测量仪器的准备工作，配备J21经纬仪二台，JSZ2水准仪一台、因瓦尺，花杆与钢卷尺等测量设备，所有测量设备都必须经过检测，并由专人使用。测量前进行现场踏勘并做好内业计算，尽量绕开场地内障碍物。 二、总体测量要点：1. 建立平面控制网，采用小三角网作为场区控制网，测角中误差，不应超过8，最弱边相对中误差应小于120000。2. 建筑物平面控制网布设成十字轴线或矩形网，矩形网可按导线法布网。3. 控制网按设计总图和施工总平面图布设控制点，控制点应选在通视良好，利于长期保存的地方。4. 建立标高控制网，基准点由测绘院提供，各栋号测量员在土方开挖前要做好标高工作基准点。5. 主要控制网点应埋设混凝土固定标桩。6. 角度观测可采用方向观测法，1个测回。7. 用钢尺丈量距离，应以一测回测定长度，同时进行温度尺长的修正。8. 由测量员对建筑物坐标进行内业复核对，发现与桩位图有偏差及时与设计院联系。9. 建筑物控制点应尽量利用对称轴线，将控制点设在离建筑物30m外，制点的影响，并在控制点四侧围墙或较为平坦处做好控制点。10. 由于J2经纬仪精度一般，所以测量时注意用建筑物间的距离控制来校正测量偏差。11. 由专业测量员对打桩队的桩位图进行复核，针对桩机就位时对桩运的破坏，总包方会同打桩队进行两次复核，以尽量减少压桩对控尽量减少桩位误差。12. 基坑开挖后，发现桩位偏差较大处报设计院，由设计院提供补救措施。三、 建筑物定位放线1、垫层上放线1) 基坑开挖前，将建筑物轴线控制桩做好，将控制线标记尽量做到两侧围墙或不动物体上。每栋楼只能有一条控制线，一个控制点，尽量做在建筑物对称轴上。2) 基坑开挖后，用双向控制法将控制点投测到基坑内。3) 将控制点作为测站，控制线为后视方向，用极坐标法放出各主要轴线点，轴线由中间向两边分，将系统误差分解到两边。4) 分好梁线，做好龙门桩，尽量做到远离垫层边线的地方，避免龙门桩在支底板模时被破坏。5) 如不做龙门桩，可以在轴线上用红漆做好明显标志，等基础梁钢筋绑扎完后，用线锤吊上来。集水井处的梁线可以由两边梁线分过来。6) 在砼浇筑前，将内控点预埋铁按实际方案焊在平台钢筋上。2、 底板及楼层放线1) 由龙门桩上控制点引出各主要控制轴线，由中间向两边分线，放出墙线梁线及三十线。标出梁的底标高及梁的截面尺寸。2) 对圆弧外墙要按分段测放原理，计算好圆弧各等分点到控制线的垂直距离，分段测放，然后用等半径圆弧套板将其连接起来。3) 如未做龙门桩，则需要按垫层上放线的原理进行重复放线。但对其误差要进行多次复核。4) 放完线后，按到邻近轴线的关系找出内控点（见附图），然后进行误差封闭分析，消除角度和距离误差。然后用钢凿凿出明显标志。±0.000以下结构完成以后,将内控点移至底层. 3、施工中轴线、标高的垂直传递 根据地面设置的控制网、控制点逐层向上传递。测量仪器为激光经纬仪、经纬仪，具体方法为：经纬仪置中整平至垂直刻度，在开顶顶板留洞上方放置目标分划板激光光点调至最小，水平旋转经纬仪，移动分划板，使分划板中心点位于旋转光点的圆心，调整误差值，最后所取点即为垂直控制点，连接控制点形成控制轴线，用钢尺校对，调整误差，最后细分全部轴线。标高的控制采用钢尺从下层引入标高，基点位置固定，每尺不应大于30m，可通过电梯井道或预留孔引上来，同样应调整钢尺的温度误差，然后利用水准仪同层抄平。四、沉降观测1、设置数量、设置位置1) 根据结构设计说明及相应的设计图纸，所有沉降观测点设置在底层混凝土墙上。2) 基础阶段沉降观测点设置，沿基础底板周边一圈布置，用红漆做标记，并测好初始值。 2、观察数据的建立1) 根据本工程结构形式的特点，先按照高程基准点，将其引至施工地块内，设置三个控制点，将其固定在基地内不易被破坏的部位，安排专人进行保护，在埋设点保持稳定后测定控制点的高程，并记录其数据，作为以后工程测量的基准点，且由专业测量人员定期对其复测，与外界高程基准点进行校核。2) 基础底板混凝土浇捣后即按要求测量第二次沉降量，待地下室砼浇捣后进行第三次沉降测量。3) 定出±0.00线后根据设计图纸要求的沉降观测点位置在0.5m标高处设好测点，并测好上部结构的初始值。4) 结构每完成一层测一次沉降至结构封顶。装饰施工阶段每一月观测一次，竣工时观测一次。5) 每月测得沉降数据均应按要求制表汇总，送交监理工程师审阅，发现沉降有突变应立即通报有关各方。6) 工程竣工时再观测一次。五 、质量保证措施1) 由于建筑物房型较为复杂，所以在基础梁钢筋上吊墙柱插筋线时，尽量减少误差，在垫层上放线时，做好各种对称点的校核工作，绝对不允许对称部位尺寸不对称的事情发生。2) 在承台上做好内控点的布置工作，尽量避开厨卫间及施工时排架位置，尽量少留内控点，以减少放线闭合误差。3) 尽量减少投点偏差，光斑直径不得大于5mm，每次放线时，控制线都要拉闭合差。4) 圆弧及不规则房间，固定尺寸控制，尽量少用仪器，每次使用经纬仪和水准仪都要进行水平校验，圆弧要做好套板。5) 对相邻施工段的两次放线因为有一个标高差,要注意后浇带处线的连接，用仪器将同一直线扫直，切勿各放各，导致偏位。6) 每幢楼标高控制点只能用1个，且留在电梯井或对称轴处外墙上。每层标高从基层拉起，超过30m时，另取基准点。7)
