    圆筒储料仓施工组织设计.doc

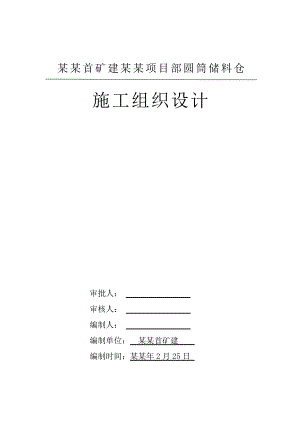

    某某首矿建某某项目部圆筒储料仓施工组织设计审批人: 审核人: 编制人: 编制单位: 某某首矿建 编制时间:某某年2月25日 目 录1 编 制 说 明41.1 编制原则41.2 编制依据42工 程 概 况53 施 工 部 署63.1 管理目标63.2组织机构63.3 施工方案74 施工准备74.1 现场准备74.2 技术准备84.3 各类资源准备8 4.4 施工材料的运输 .10 5 施工平面布置105.1 布置原则105.2 布置方案106 施工方法116.1测量工程116.2 土方工程126.3 基础工程126.4筒壁液压滑模施工136.5平台施工206.6钢结构施工256.7砌体工程326.8脚手架工程336.9 予留予埋工程336.10 装饰工程347 施工进度计划及保证措施387.1 施工进度计划387.2 施工进度保证措施388 质量计划398.1 质量目标398.2质量管理体系398.3 确定施工质量控制点及控制措施448.4 成品保护措施449 安全目标及管理措施459.1 安全目标459.2重大危害因素及主要管理措施459.3其它安全管理措施489.4安全防护管理509.5施工机械管理5110 环境及文明施工管理目标及措施5210.1管理目标5210.2 环境及文明施工管理措施5211 季节性施工措施5411.1 雨季施工措施551 编 制 说 明1.1 编制原则本施工组织设计编制遵循以下原则:1.1.1 保证质量重点、统筹工期安排,遵守施工合同。1.1.2 依据工程内容,认真贯彻国家对工程建设的各项方针和政策,严格执行工程建设程序;遵循建筑施工工艺及其技术规律,科学地安排施工程序,合理组织施工,确保各项施工紧密衔接,加快施工进度,缩短工期。1.1.3选用先进的施工技术,合理选择施工方案,保持质量体系并使之有效运行,确保安全生产和提高工程质量。1.1.4 充分利用机械设备能力,提高工程机械化程度,减轻劳动强度和提高劳动生产率。1.1.5科学地规划施工平面图,尽可能减少施工设施,合理储存建设物资,减少物资运输量,增强工程效益。1.2 编制依据1.2.1施工图纸。首钢大石河铁矿某某采区露天转地下开采工程圆筒储料仓工程土建施工图6CH15-1、316;6C-H16-18。1.2.2现行的有效规范、规程、法律、法规。序号类别规范、规程、标准名称编号1国家建筑工程施工质量验收统一标准GB50300-20012国家滑动模板工程技术规范GB50113-20053国家建筑地基基础工程质量验收规范GB50202-20024国家砌体工程施工质量验收规范GB50203-20025国家混凝土结构工程质量验收规范GB50204-20026国家屋面工程质量验收规范GB50207-20027国家建筑地面工程质量验收规范GB50209-20028国家建筑装饰装修工程质量验收规范GB50210-20019国家工程测量规范GB 50026-200710国家普通混凝土拌合物性能试验方法GB/T50080-200211国家普通混凝土力学性能试验方法GB/T50081-200212行业普通混凝土配合比设计规程JGJ55-200013国家混凝土质量控制标准GB50164-9214国家混凝土检验评定标准GBJ107-8715国家混凝土结构试验方法标准GB50152-9216国家建筑工程施工现场供用电安全规范GB50194-9317行业钢筋焊接接头试验方法JGJ/T27-200118行业钢筋焊接及验收规范JGJ18-200319行业工程建设施工现场焊接目视检验规程CECS71:9420行业钢筋机械连接通用技术规程JGJl07-9621行业塑料门窗安装及验收规程JGJ103-9622行业建筑玻璃应用技术规程 JGJ113-9723国家电气装置安装工程接地装置施工及验收规范GB50169-9224行业建筑安全检查标准JGJ59-9925行业建筑施工高处作业安全技术规范JGJ80-9126行业 施工现场临时用电安全技术规范JGJ46-20052工 程 概 况本工程为首钢大石河铁矿某某采区露天转地下开采工程圆筒储料仓,工程的结构类型为钢筋砼圆筒结构。总高度为33.176米,下部为钢筋混凝土筒仓高度为24.7米,上部为钢结构高度为33.176米。本工程共四层, 分别为±0.00米、2.8米、7.1米、24.7米。2-5轴线为四个内径为12米的筒仓,间距12.8m;1-1/1轴线间距7.5m,为钢筋混凝土框架结构。基础采用桩基础。承台垫层顶面标高-2.65m,承台厚度为2.0m。混凝土强度等级:基础垫层C10,其他部位砼为C30。-0.65m8.10m剪力墙厚500mm, 8.1m24.7m墙厚300mm。3 施 工 部 署3.1 管理目标3.1.1 质量目标:合格工程,创矿业公司优质工程。3.1.2 工期目标:基础及主体施工工期为180日历天,装饰工程与安装穿插进行。3.1.3安全管理目标:杜绝重伤以上事故;杜绝机电事故;杜绝消防事故;轻伤率低于3 。3.1.4环境管理目标:创建安全文明优良工地。3.2组织机构预算员资料员施工员材料员技术员安全员施工作业班组 项目部经理项目副经理3.3 施工方案本工程筒仓部分8.1米-24.7米采用滑模施工,8.1米以下采用常规的支模绑筋的施工方法。筒壁与平台“滑一打一”,即滑升一段筒壁至平台板底,空滑至平台板顶,搭设平台脚手架,施工平台梁板,钢梯混凝土平台随施工进行,平台板与筒壁相交处留插筋。.主要施工方法钢筋工程:钢筋水平连接:直径20mm钢筋采用闪光对焊或搭接焊,直径20mm钢筋采用绑扎搭接;钢筋竖向连接:直径20mm钢筋采用电渣压力焊,直径20mm钢筋采用绑扎搭接。模板工程:筒壁采用滑模,梁板采用扣件式钢管脚手架,模板采用木胶合板。混凝土工程:基础及筒壁8.1米以下和24,7米平台采用商品混凝土,约3300m3;8.1米以上筒壁采用60型地泵+布料器的方式浇注采用自搅混凝土,约1000m3。3.3.施工顺序基础施工塔吊安装筒壁-0.65m-2.4m施工筒壁2.4m7.1m施工筒壁7.1m8.1m施工滑模机具组装滑升至24.724.7m 平台施工拆除滑模机具混凝土养护上部钢结构施工与7.1米以下砌筑装修同时进行4 施工准备4.1 现场准备4.1.1 清除现场障碍物,平整施工现场。4.1.2 铺设施工道路,修建排水防洪设施。4.1.3 布置水电网,接通水源电源。4.1.4 建立测量网点,作好定位放样准备。4.1.5 修建临时办公室、工棚等设置保安消防设施。4.2 技术准备4.2.1 一般性准备工作对技术人员进行分工,建立项目部技术人员岗位责任制;制订项目部技术管理制度,并对项目部人员进行教育培训。熟悉图纸,组织图纸会审,参与设计交底,把存在的设计问题解决在施工之前。根据图纸及施工要求,配置相应的规范、规程、标准、图集(本工程所选用的资料见编制依据)及工具书、资料盒等。4.2.2 施工用检测仪器准备施工前按计划配置施工用检测器具,并处于检定有效期内。主要检验、测量和试验设备表序号检验、测量和试验设备名称数量1坍落度筒12天平13游标卡尺1450m钢卷尺152m靠尺、塞尺、焊接检验尺1套6垂准仪17经纬仪18水准仪19台秤210混凝土试模150*150/砂浆试模4/14.3 各类资源准备 4.3.1 劳动力需要量计划项目部应组织充足的施工力量,并在施工前有针对性地培训和学习,择优上岗。各工种如下:种工间时临建施工基础工程主体工程装饰工程木 工10203钢筋工2020砼 工22020抹灰工288油漆工2架子工10机械工5105电 工2222电焊工442其他5101010合计117194424.3.2 施工机具需要量计划设 备 选 型 表序号机械设备名 称型号规格单位数量额定功率1砼搅拌机JS500台225.002电锯MJ104台155.003水泵3DA-8台312.004翻斗车JS-1L台119.005平板式砼振动器B-22台36插入式砼振捣器GHZ6-70台107电焊机BX1-135台422.008钢筋弯曲机GW40台13.009钢筋切断机GQ40台13.0010钢筋调直切断机GT4-8台12.2011对焊机UN1-100台130.0012蛙式打夯机HW01台413塔吊QTZ60台132.514砼输送泵HBT60套17515千斤顶GYG-60台7516液压控制台YKT-80 台117混凝土布料器台14.3.3主要周转材料需要量计划周转材料投入计划一览表序号名 称规 格单位数量备 注1脚手架钢管48 0.56mT40主体支模2木跳板250×3000×50mm块1003覆膜九夹板12mmm2200梁、板4安全网4×6米普通线m2600水平网防护5钢管扣件个25000主体支模6安全网密目式m2200立网防护7开字架套70滑模8钢模板m2200滑模9U型卡个3000滑模4.3.4施工材料的运输本工程为因在某某,施工材料的运输比较远,其中钢筋、各种型钢、钢板、砖、砂子、石子需从矿业公司运到某某,运距为14.5KM,造成材料的运输成本增加。圆筒储料仓周边场地狭窄,东侧为车库,西侧为铁路线。8.1米以上筒壁采用自搅混凝土,约1000m3。水泥、砖、砂石料无法存放在施工场地就近放置,需要二次倒运。5 施工平面布置5.1 布置原则(1) 生产临建根据施工规划规定进行准备,使其能够满足生产使用要求。(2) 各专业施工区段的划分符合施工工艺流程,力求做到各专业、各工种之间互不干扰,便于管理。(3) 厂区交通运输,保证道路畅通、便利,做到设备、原材料进厂后,按工程进度、施工顺序进行堆放。(4) 临时设施和各种管线布置,符合安全工作规程,并具有防雨、防雷、防火能力。5.2 布置方案进场后与业主协商后布置临时设施,本工程计划布置1台QT60塔吊,用于圆筒储料仓、3#转运站的材料垂直运输。塔吊基础 3000mmX3000mm X1500mm,采用C30混凝土。圆筒仓基础施工完后,塔吊开始安装。2台JS500搅拌机用于砼搅拌,水泥库地面高于室外地坪300,并用塑料布防潮。具体见施工平面布置图。施工现场布置“五表一图”,大力加强安全教育、文明施工、质量意识宣传、设置各种警示牌、宣传标语,争创文明施工工地。施工现场南、东、北三侧采用彩钢瓦维护,高度为2米,背后用架杆固定,2米的立杆间距2米,水平设3到架杆,总长度为192米。6 施工方法6.1测量工程6.1.1工程定位使用经纬仪定位,利用场区内的测量基准点与构筑物轴线关系,在基坑边缘测设临时轴线桩,进行轴线控制,垫层施工后在垫层上弹出环梁和柱子的轴线。楼层轴线投侧采用垂准仪,在平台板外轴线内侧1000mm,靠近四角处各预留一个200×200投侧孔。采用经纬仪挑线,拉钢尺传递竖向高程。6.1.2滑升水平控制采用限位器控制滑升过程水平度。 每天第一次滑升前,用钢尺引一高程至爬杆,采用水准仪或水平管抄水平,调整限位器至该标高,调平操作平台。以后滑升过程,每滑升60cm-90cm采用水准仪或水平管抄水平一次,每滑升30cm调整限位器一次,每次滑升结束时,各千斤顶均应爬升到限位器底面高度,值班技术员每滑升一次观察一次,发现问题及时通知值班负责人。6.1.3层间垂直度控制层间垂直度采用线坠法进行观测,每滑升1米高度观察一次,并做好记录,并及时反馈到控制台。6.1.4 围护结构及装饰工程测量控制内、外墙填充及装饰工程利用在结构施工中弹出的轴线和标高,形成统一测量参照系,进行定位和抄平,±0.000以上标高用钢尺沿边柱向上量取,高差超过一钢尺时,先精确测定第二条起始线,作为向上引测依据。6.1.5沉降观测6.1.5.1现场埋设三个水准基点,距建筑物50到80米稳定区域内(沉降区以外),其中一个较深,二个较浅。6.1.5.2沉降观测根据图纸要求及规范进行观测,直至沉降稳定为止,观测要有详尽的观测记录。具体详见沉降观测施工方案。6.2 土方工程6.2.1待桩基工程检测完毕移交后,我单位立即进行基坑清理工作,并夯实,以便进行垫层施工。6.2.2回填土6.2.2.1回填土质量要求:粒径不大于5cm,碎块、草皮及有机杂质含量不大于8%。6.2.2.2分层夯实方法:每层铺土厚度为250mm,利用蛙式打夯机夯实,每层打夯不少于三遍。并环刀取样,送试验室做干容重试验。6.3 基础工程施工工序:垫层放线支垫层模板浇注垫层砼基础放线基础支模钢筋绑扎钢筋、模板复查浇筑基础砼。6.3.1 基底垫层基础垫层严格按照设计及施工规范要求施工,表面平整,振捣密实。6.3.2 基础模板采用12mm厚木胶合板支设,净距200mm设置一道100*100肋木支撑,下部用预先留置在垫层中的25钢筋固定,竖向每600mm用48钢管斜撑一道。检查合格后方可施工下道工序。6.3.3 基础钢筋6.3.3.1工艺流程:画钢筋位置线铺设底层钢筋放垫块绑扎基础底层钢筋铺设上层钢筋二次放线确定插筋位置墙柱插筋申报隐检隐检签证转入下道工序。6.3.3.2所有钢筋进场应经检查复验合格后进行钢筋的下料和制作。制作钢筋前,先根据设计、图纸进行翻样,所有部位的钢筋制作料表,经技术负责人审核后实施。6.3.3.3钢筋连接竖向钢筋主要采用电渣压力焊,水平钢筋采用闪光对焊,部分采用搭接。6.3.3.4墙柱立筋下端附加12水平筋与基础梁上层筋绑扎连接并点焊,上端用14临时定位箍固定。6.3.4 基础砼本工程基础底板厚为2.0米,为大体积砼,采用泵送。6.3.4.1混凝土技术要求采用自然连续级配的砂石,加入高效减水剂减少用水量,降低泌水率和离析现象,减少混凝土结构中形成过多的孔隙及减小干缩变形;泵送混凝土坍落度控制在16-18cm,初凝时间6h。6.3.4.2混凝土浇筑与振捣应采用分层浇筑方法,分层厚度400-500mm。振捣时严格控制振捣时间、移动间距和插入深度,从而确保砼振捣密实。砼浇筑过程中随时校核钢筋、模板位置,发现移位及时纠正。砼在浇筑过程中会产生泌水现象,将泌水排集到模板外边预设的积水坑中,然后用潜水泵将水抽出。6.3.4.3 混凝土的表面处理砼表面的水泥浆在砼浇筑后28h,按标高用长刮尺刮平,然后用木抹子反复搓压数遍,使其表面密实,在初凝前再用木抹子搓磨,这样可防止砼表面龟裂,还减少砼表面水分的散发,促进养护。 6.3.4.4 混凝土测温与养护采用温度计测温,混凝土温度控制标准:混凝土内外温差不大于25。混凝土浇筑后,设专人检测表面与结构中心温度, 从混凝土浇筑完毕6h开始,第13天每2小时测温一次,第4天以后,每4小时测温一次,当内外温差少于25时,停止测温。在混凝土内安放1寸钢管,在混凝土内居中布置,蛇形布置,间距1米,总长690米。当内外温差超过25时采取用循环冷却水降温的方法降低混凝土中心温度。采用保温、保湿养护,砼初凝后先在砼表面覆盖一层塑料薄膜,再在塑料薄膜上覆盖两层湿草帘子用以保温、保湿,每层900m2;同时为了防止雨水造成表面突然降温,在麻袋上再盖一层塑料薄膜。保湿养护时间不小于14天。6.4筒壁液压滑模施工6.4.1滑模施工准备a垂直运输设备上料速度的验算滑模施工时浇砼、提升、绑扎钢筋相互交替进行,由1台QT60塔吊和一台60型输送泵完成垂直运输;为了使滑模施工砼不产生施工冷缝,第一次浇砼至第二次开始浇砼的间隔时间必须控制在砼初疑时间之内。b搅拌设备的供应能力为了保证砼运输速度与仓壁滑模速度相适应,现场配置搅拌站1套。c滑模施工劳动力准备滑模施工工种多,协作性强要求具有良好的质量,安全意识,操作技能较强,且具有类似施工操作经历作业队伍,其中专业性技术工种配备主要包括砼工、机械工、机修工、电工、焊工及滑模操作工等。本工程滑模施工各工种拟投入劳动力最高峰人数如下表:工种人数工作内容管理人员6负责组织、指挥安全质量技术砼工20负责操作平台砼运输、下料、振捣、清理模板木工10安装门洞边模板、修整滑升模板、抹灰工6负责出模砼检查、修整、内外收光及养护钢筋工12钢筋绑扎、配合滑升检查和修整钢筋焊工2负责铁件的预留、预埋,钢筋及支承杆的焊接电工2负责滑模期间的用电及机电设备的正常运转机械工10负责垂直运输及搅拌机的操作、维修、保养滑模操作工4负责滑升模具的提升、调平、纠偏和模具、液压设备检查、维修合计726.4.2 滑升机具及组装滑升结构主要有模板、围圈、开字架、爬杆、千斤顶、内外操作平台等。机具制作及组装均由我处机电安装队施工。简述如下:6.4.2.1滑升机具(1)模板外模板选用90cm+10cm高的定型模板,内模板选用90cm高的定型模板,外模板比内模板多出100mm,模板宽度选用30cm宽规格为主,模板采用挂件或铁线固定在围圈上,非标准模板现场制作加工。(2)围圈提升架间距设计为1.5m左右,在模板上下口设两道围圈、围圈上下间距60cm,材料选用10,围圈上下用20钢筋连成格构式。 (3) 提升架选材及分布提升架采用开字提升架,节点采用螺栓连接,上横梁选用210槽钢、下横梁选用212槽钢,立柱选用8槽钢。“开字”架布置以让开柱子为主导,沿墙按间距为1.5m为宜,在柱处的两个“开字”架上设横梁以提升柱模板,为保证提升架的整体稳定性在上横梁上设两道12槽钢环梁,用“U”形螺栓固定。(4)支承杆支承杆采用48×3.5钢管支撑杆,支撑杆连接采用外径40钢管作套管,每端插入钢管内100mm,施工前先焊好一段。(5)操作平台及吊架在开字架上设内外三脚架作为操作平台,内操作平台宽度为1200mm,外操作平台宽度为800mm,外侧增设下吊架,架宽0.70m, 用于混凝土抹面,吊架两侧设16钢筋护栏,外侧及底部兜安全网。(6)液压操作台液压操作台设置在电梯间,应尽量保持操作平台处开字架的水平,上面用架管搭设屋架,屋面铺设九夹板。(7)液压控制系统 液压控制台采用1台YKT-80型自控台工作,且要储备备用设备,该控制台具有加压、回油自动控制系统、动作选择系统和定时报警系统装置,并能自动控制滑升高度,滑升由于人工控制加压,加油时间差引起的千斤顶不同步调差,定时报警以防止长时间工作间歇砼粘接模板的现象。 千斤顶采用GYG-60型滚珠式大吨位千斤顶。千斤顶安装前必须进行负载爬升试验,根据生产厂出厂的试验数据,对爬升行程相同者依次编组,安装千斤顶时,暂不插入爬杆,安装注意油嘴方向,使油嘴与油管连接平行成大弧度,应消除有急弯死弯现象,千斤顶安装完毕后,未插入爬杆前应进行液压系统排气和耐压试验,排气方法:在加压时稍稍拧松千斤顶上的一个油密封螺丝,到有油出时迅速拧死,施工时应保持千斤顶清洁,各千斤顶上部应加盖一个圆形胶垫,以防砼及灰浆掉入千斤顶。高压油路包括高压油管(16和8),直通接头(M33*1.5),三通、五通分油器和针形阀。液压自控台和千斤顶之间采用高压油管二级供油方式,第一级16油管接在分油器上,第二级用8油管从分油器通过针形阀到达每个千斤顶。针形阀可分别控制每一台千斤顶,以便维修和调平。各组千斤顶油路要编号,按照顺序引到其控制台内,以便分别控制,为使液压油路在回油状态始终满油,以减少各千斤顶零压及回油时间的差异,保证各千斤顶受力一致同步工作,油管安装应高于千斤顶的安装位置,低于油泵位置,油管在转弯或换向处,应保持大圆弧状的缓弯,不准出现死弯或急弯,各接头联接必须牢固可靠。液压系统安装完毕后,应对油泵进行调整,安装调试后必须测定加压回油时间,根据完成一个回压回油的行程时间确定多次动作的滑升时间。6.4.2.2 滑模组装滑模平台应先进行设计,然后根据设计组装图进行组装。(1) 组装顺序安装提升架安装内外围圈安装上环梁绑扎模内钢筋安装内模板安装外模板安装内外挑三角架,栏杆平台,液压平台搭设上料平台安装千斤顶及液压设备空载试验,油路加压排气安装支承杆。支承杆处模板可后安装,以便支承杆与预留插筋进行焊接,滑升到一定高度后安装外吊架。(2) 滑模组装前的准备工作现场清理,清除钢筋与基底松动的砼残渣和垃圾。(3)按滑模平面布置图在砼地面上弹出各部位中心线提升架位置,支承杆位置,模板位置等,设置垂直观测控制桩及标高控制点。(4)调整予留钢筋,按筒壁线先绑好一段(高1000)钢筋骨架。(5)组装要求开字架按布置图要求的型号,设置于位置线上,用支承架临时固定,提升架立柱下端用垫块垫起适当高度,以便安装围圈、模板。用线坠和水平尺校正提升架的垂直和水平。钢模板全部采用新钢模,模板应上口小下口大,模板单面锥度不能大于3,也不能形成倒锥。外操作平台设二处上人孔(有盖板),设钢梯上下。插好爬杆后要对爬杆进行加固,防止第一次浇筑混凝土时扰动爬杆,造成爬杆歪斜。挂好模板后要用砂浆封堵模板下面的缝隙。滑模装置制作与组装允许偏差按GB50113-2005执行。6.4.3滑模过程通讯系统,供电及照明通讯联系网络采用地面与液压控制台配备一对直通电话联系。值班指挥、塔吊司机用对讲机联络,滑升信号统一规定电铃讯号。供电及照明:动力和照明电源采用双回路供电方法,从地面至液压台的电缆,一端固定在平台的拉索和支托上,拉索和固定平台的间距不大于2米,拉索和电缆的总长度应大于滑模总高度10米,平台上的配电装置通过主控供电,每个配电装置内设开关闸,用电设备采用一机一闸,并安装触电保安器,用电设备及铁壳开关外有接地,不得使用单相裸露开关,滑模施工要有足够的照明,料场及上料平台,采用三盏水银灯,操作平台及吊架采用36V低压挂灯,另配36V手提灯,挂灯及水银灯均要配的防雨灯罩,电缆敷设通过的道路采用高架或加保护套管,配电和照明线路一律采用橡套电缆,停送电时,及时须严格按操作顺序进行停送电,配电箱设置要靠近负荷中心,其周围应有足够的空间和通道,以便配电箱的操作和维修,保护零线除必须在配电室处重复接地外,还必须在配电线路的末端重复接地,重复接地装置的接地电阻不应大于10欧,配电箱,开关箱的工作零线应通过接线端子板连接,并应与保护零线端子板分设。6.4.4仓壁初滑初滑高度可定为300,将限位器统一固定在此高度,初滑高度达300时,所有千斤顶应全部调平。初滑开始时将全部千斤顶同时顶升2-3个行程,全面检查砼脱模情况,一切正常后方可继续滑升。6.4.5正常滑升6.4.5.1钢筋工程(1)竖向钢筋应严格按同一断面小于25%的接头率布置钢筋,搭接倍数按图纸设计要求。每层砼浇筑完毕后,在砼表面上至少有一道绑扎好的横向钢筋,沿模板长度间距100cm设一根控制滑模保护层的钢筋挂钩,挂钩挂于模板上口孔内,L=300mm长,钢筋直径同混凝土保护层厚度。(2)在滑升筒壁时,楼梯平台板等甩下二次施工,在筒壁上预留平台板钢筋,待平台板滑过后剔出。(3)支承杆对接方式采用内置套管的对接方式,焊缝根部、端面要熔合良好。当支承杆弯曲变形时,应立即进行加固焊接,并将其与相邻的受力钢筋焊成格构结构以增强受力,遇油污时用棉纱擦净或喷灯烘烤。6.4.5.2砼工程(1)滑模选用普通42.5#水泥,在施工中应选用同一厂家,同一标号的水泥,施工前由试验员委托试验室配制砼配合比。(2)砼的初凝时间控制在2小时左右,终凝时间控制在4小时左右,砼入模坍落度控制在5.07.0cm,按此条件确定砼减水剂、缓凝剂的掺加量。(3)滑模施工前试验室按砼出模强度达到0.2-0.4Mpa所需时间在3-4小时的配比方案,并绘制砼贯入阻力曲线,作为现场砼最早出模时间及适宜滑升速度的参考,同时给出R7、R28的强度试验数据。(4)砼施工过程中,随时测量施工期间昼夜气温变化、砼出模强度,随时调整水灰比及滑升速度。(5)砼必须分层交圈浇注,每层浇注厚度30cm左右,浇注后砼应在同一水平面上。砼入模顺序应有计划交错变换浇筑方向及浇筑起始点。最上层砼低于模板上口50mm,洞口两侧砼应同时浇筑。(6)砼振捣采用振捣棒,振捣棒插入前一层砼中深度30-50mm,模板滑升过程应停止振捣砼,停止支承杆的加固作业。(7)滑升脱模后的砼表面由专人抹压、修补。混凝土应采用原浆压面,抹压后用毛刷沾稀水泥素浆刷一遍。(8)待砼表面凝结后,表面刷砼养护剂,封闭养护,喷养护剂应厚薄均匀,不漏喷。(9)标准砼养护试块,每个昼夜不少于一组,砼出模强度每工作班检查不少于二次,每次模板提升后,及时检查出模砼有无塌落、拉裂、麻面等,发现问题应及时处理,并作好处理记录。6.4.5.3 洞口预留(1)门窗洞口用木模预留,框板必须牢固,有足够的刚度,洞口模板互相支撑,间距不宜超过500mm,可用铁丝将模板绑扎在筒壁钢筋上,防止滑模被模板带起。(2)较大的洞口采用钢制档板,并在洞口棱角处加衬铁护板,护角板用1.5mm厚铁皮制作成L30*30。(3)洞口过梁底用50厚木板,按弧度放样制作,与仓壁同宽,滑至梁底标高后,于柱及壁受力筋上焊接长同筒壁厚度,50*5角铁,支承底端端头,底模下用双钢管支承间距300mm,1.5m步距加固。6.4.5.4滑升(1)滑升过程中,两次提升的间隔时间不得超过1.5小时,并视气温及砼强度情况适当增加中间提升次数,中间提升高度为1-2个千斤顶行程。滑升过程中操作平台应保持水平,各千斤顶相对高差不大于30mm,相邻两个提升架上千斤顶的升差不大于10mm。(2)滑模过程中,液压控制室的操作人员应做详细的“滑升记录”。(3)滑升过程中及时清理粘接在模板上的砂浆及被油污染的钢筋和砼,每次空滑后重新滑升前,都要用弯头扁铲将粘连在模板上的砂浆清理干净。(4)滑升停歇前砼应浇注到同一水平上,停滑后每隔0.5-1小时,提升1-2个千斤顶行程,连续进行,直至上层砼凝固,脱空至平台上表面高50mm处,在规定高度范围内支承杆按格构柱方法进行加固,停滑前应对滑模平台进行水平观测,调整到允许范围。遇到大风等恶劣天气,应用缆风绳将平台在四周与地锚拉结,锚固时应同时用经纬仪进行垂直观测,使平台处于水平,均衡受力状态,再次滑升前要将缆风绳解开。6.4.5.5支承杆的加固措施正常滑升模板期间,支撑杆不用加固,空滑时,模板内至砼表面的高度范围内支承杆和25附加筋用14点焊成格构形式,间距300mm,点焊牢固。宽度大于3m的预留孔洞,支承杆两侧搭设48*3.5钢管架体,以增加支撑杆的稳定性。6.4.5.6垂直偏移,扭转调整措施a垂直偏移调整:经观测发现偏移时,及时对全仓平台进行调整控制,首先应检查开字架水平度,调整平台荷载布局,使开字架保持水平或向相反方向变化;也可以调整千斤顶平整度,如果开字架向某一方向歪,则在千斤顶底部歪斜一侧垫一1-3mm厚的垫片,起到调整千斤顶平整度的目的。b 纠扭措施当发现扭转时,采取的措施一是剪刀撑纠扭法,调整开字架的垂直度;或是调整千斤顶平整度,如果开字架向某一方向歪,则在千斤顶底部歪斜一侧垫一1-3mm厚的垫片,起到调整开字架垂直度的目的。6.5 8.1米以下墙壁平台施工6.5.1模板工程梁、板、墙采用木胶合板。模板的支撑体系采用48×3.5钢管扣件式脚手架。6.5.1.1梁板模板支设在底层楼板上搭设满堂脚手架,立杆间距1200mm左右(矿仓梁板部分立杆间距800mm,水平杆间距1000mm,木楞间距不大于200mm),水平杆间距1500mm,最上道横杆上铺50×100方木楞,木楞间距不大于300mm。梁下支撑立杆间距根据计算结果确定。当梁、板模板跨度4m时应要求起拱,起拱高度为全跨度的1/1000 3/1000。起拱从支模开始时进行,而后将侧模和底模连成整体。距梁底500mm处,在梁模上留清扫口,待杂物清理干净后,将其堵严。6.5.1.2 墙模板支设墙模板采用12mm厚木胶合板,横向布板。木楞采用50x100的木方,间距200mm;钢管为48mmx3.5mm,间距400mmx400mm;对拉螺栓采用12的圆钢制成,长1000mm+100mm(圆弧墙)=1100mm,间距400x400布置。6.5.1.3 支模要求(1)施工层支模应经测定的轴线为基准,正确按工程结构尺寸、形状和相互位置进行组模安装,不得按下层结构形态为依据顺立而上。故在每一层结构施工完成后,应准确地将各部位的轴线向上引测,并以此在已完楼面上弹出墙、柱轴线和边线,作为立模的依据。支模完成后,应将轴线测划在模板上口,以便对模板安装质量的复核验收。(2)用于安装的模板必需规格标准,修整平直,表面清洁,并涂刷脱模粉(剂)。在保证支模质量的前提下,支模结构尽可能简单,装拆方便,并便于钢筋绑扎和砼浇筑。模板拼装缝隙严密,连接牢固,不漏浆。6.5.1.4模板拆除1)底模及其支架拆除时的混凝土强度应符合设计要求:当设计院无具体要求时,混凝土强度应符合下表规定:构件类型构件跨度(m)达到设计的混凝土立方体抗压强度标准值的百分率板2502,8758100梁,拱、壳8758100悬壁结构1002)侧模拆除时的混凝土强度应能保证其表面化及棱角不受损。3)模板拆除时,不应对楼层形成冲击荷载。拆除的模板及支架易分散堆放,并及时清运。4)拆除后的模板应及时清理、整修、刷隔离剂,并分规格堆放整齐,保证模板处于完好状态。5)模板拆除时不得采用大锤砸或撬棍乱撬,以免造成混凝土棱角破坏和模板的损坏。6.5.2混凝土工程混凝土采用现场搅拌混凝土。6.5.2.1混凝土原材料按国家现行标准进行检验,合格后使用。6.5.2.2混凝土配合比应根据原材料性能及混凝土的技术要求,由具有资质的试验室计算确定,并经试配(开盘监定)合格后使用。6.5.2.3混凝土搅拌1)根据配合比确定每盘各种材料用量,分别固定好水泥、砂、石各个磅秤标准。骨料含水率应经常测定,及时调整配合比用水量,确保用水量准确。2)装料顺序:先倒石子,再装水泥,最后倒砂子。掺外加剂(减水剂、早强剂等)时,粉状应根据每盘加入量应预加工装入小包装袋内(塑料袋为宜),用时与粗细骨料同时加入;液状应按每盘用量与水同时装入搅拌机搅拌。3)混凝土开始搅拌时,主管技术部
