回龙山水电站土建、金属结构及机电设备安装工程施工组织设计投标文件.doc

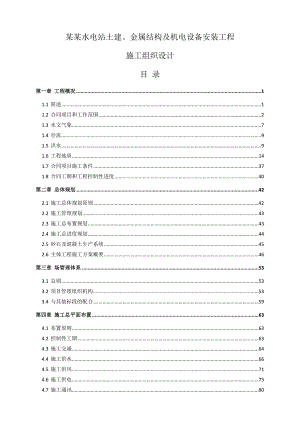

某某水电站土建、金属结构及机电设备安装工程施工组织设计目 录第一章 工程概况11.1 简述11.2 合同项目和工作范围21.3 水文气象71.4 径流91.5 洪水91.6 工程地质141.7 合同项目施工条件371.8 合同工期和工程控制性进度40第二章 总体规划422.1 施工总体规划原则422.2 施工管理规划432.3 施工总布置规划432.4 施工总进度规划442.5 砂石及混凝土生产系统452.6 主体工程施工方案概要46第三章 场管理体系533.1 总则533.2 项目管理组织机构533.4 与其他标段的配合59第四章 施工总平面布置634.1 布置原则634.2 控制性工期634.3 施工交通644.4 施工供水664.5 施工供风714.6 施工供电734.7 施工通讯804.8 施工照明804.9 施工场地及营地布置834.10 混凝土冷却水厂954.11 砂石加工系统设计及施工运行994.12 混凝土生产系统设计及施工运行1704.13 现场测量及试验室2264.14 其它临时设施230第五章 施工进度总计划及工期保证措施2335.1 编制依据2335.2 编制原则2335.3 进度安排2335.4 关键线路2365.5 施工强度分析2375.6 进度保证措施237第六章 工导流及水流控制工程2396.1 施工说明2396.2 水文气象与工程地质资料分析2416.4 导流工程的节点控制2456.5 围堰设计及填筑施工（含主河床截流）2456.6 施工期排水工程2616.7 围堰拆除2656.8 施工期汛期工程形象及水流控制2666.9 施工期防洪渡汛2676.10 蓄水控制及向下游供水271第七章 土石方明挖及支护工程2727.1 综合说明2727.2 施工总体分区及工期规划2757.3 施工布置2777.4 泄洪建筑物、导流明渠土石方开挖施工2787.5 大坝、围堰、厂房、下游护岸基础及灌浆洞洞口土石方开挖施工2847.6 石方槽挖及截排水沟开挖2877.7 开挖施工强度及资源分析2887.8 支护工程施工2907.9 爆破试验及监测3057.10 边坡及建基面保护措施3067.11 渣场管理3077.12 施工期截排水措施3077.13 道路交通管理措施3087.14 进度保证措施3087.15 质量保证措施3097.16 安全保证措施3107.17 文明施工措施3137.18 主要资源配置314第八章 土石方洞挖及支护工程3178.1 说明3178.2 施工程序3188.3 施工布置3198.4 施工方法3208.5 施工质量控制措施3328.6 安全保证措施3338.7 主要施工设备、材料334第九章 混凝土工程3369.1 施工简述3369.2 主要工程量3369.3 工程工作范围3369.4 施工进度计划3369.5 施工布置3389.6 混凝土施工配合比设计试验3409.7 混凝土施工3469.8 混凝土温度控制措施3899.9 混凝土施工质量和安全保证措施3929.9 主要资源配置394第十章 体填筑及砌体工程39710.1 工程特性39710.2 料源规划及填筑物料平衡39810.3 填筑料开采、制备加工与运输40210.4 坝体填筑施工布置40510.5 施工进度计划40610.6 坝体填筑碾压试验41010.7 坝体填筑施工41710.8 砌体工程42210.9 施工进度、质量、安全、环境及文明施工的保证措施43010.10 施工机械设备、材料及劳动力配置计划433第十一章 孔与灌浆工程43511.1 概述43511.2 施工进度计划43711.3 施工布置43911.4 灌浆试验44011.5 抬动变形观测及物探测试44111.6 基岩固结灌浆44311.7 帷幕灌浆44711.8 洞室灌浆施工45511.9 排水孔施工46611.10 施工资料收集整理46811.11 施工设备、材料及劳动力配置计划46811.12 质量、安全、进度保证措施及文明施工47011.13 专项灌浆试验473第十二章 场开采及渣场管理维护47812.1 料场开采工程47812.2 渣场工程50412.3 料场复查与抽样实验513第十三章 屋面与建筑装饰工程51513.1 工程概况51513.2 屋面防水工程51513.3 建筑物装饰工程施工518第十四章 金属结构安装工程52714.1 弧形闸门的安装方案52714.2 平面闸门的安装方案53214.3 压力钢管制造及安装53714.4 启闭机安装55014.5 门机安装方案55314.6 卷扬机的安装方案55914.7 施工资源配置561第十五章 机电设备安装工程56415.1 机电设备埋件安装工程56415.2 水轮发电机组及其附属设备安装57315.3 水力机械辅助设备系统安装58315.4 厂内起重机设备安装59015.5 通风、空气调节及建筑给排水系统安装59515.6 电气一次设备安装59915.7 电气二次设备安装61515.8 机组启动试运行62515.9 完成验收631第十六章 交通干线工程63216.1 工程概况63216.2 工程工作范围63216.3 工程特性及主要工程量63216.4 施工进度计划63916.5 水文、气象、地质条件63916.6 施工重点、难点分析及措施64016.7 施工布置64016.8 开挖支护64116.9 泥结碎石道路施工64816.10 其他工程65316.11 主要资源配置654第十七章 现场测量控制与实验检验65717.1 综合说明65717.2 测量控制、试验检验工作内容65717.3 测量控制规划65717.4 试验室布置及配置66417.5 土工部分67017.6. 质量保证体系673第十八章 质量保证措施67518.1 某某水电站工程质量管理总则67518.2 质量管理体系67518.3 质量方针及质量目标67518.4 质量管理组织机构及主要职责67518.5 质量管理措施67718.6 质量管理及检验的标准68518.7 质量控制措施68818.8 质量技术措施69218.9 质量保证大纲705第十九章 安全文明生产保证措施70719.1 安全管理总则70719.2 安全管理方针、目标70719.3 安全保证体系70719.4 安全管理组织机构及主要职责70819.5 安全管理制度及办法71019.6 安全生产技术措施72119.7 劳动安全与工业卫生72919.8 文明施工的目标73719.9 文明施工组织机构73819.10 文明施工管理制度73919.11 文明施工管理措施740第二十章 环境保护和水土保持措施74520.1 某某工程环境保护与水土保持管理总则74520.2 环境管理体系74520.3 环境与职业健康方针及环境管理目标74520.4 环境管理组织机构74820.5 环境保护计划74920.6 适用的环境保护法律法规75020.7 环境保护管理制度75120.8 环境保护与水土保持措施752附表一 ：762拟投入本标段的主要施工设备表762附表二：769拟配备本标段的试验和检测仪器设备表769附表三：772劳动力计划表772附表四：773计划开、竣工日期和施工进度网络图773附表五：774施工总平面图774附表六：775临时用地表775第一章 工程概况1.1 简述某某水电站是西双版纳小黑江两级开发的第二级。坝址位于勐腊县境内，速底河口上游约3km，距离勐仑乡政府所在地约42km，距昆明公路里程621km。坝址控制流域面积0.5487×104km，多年平均流量123m3/s，装机容量113MW（2×46MW+1×21MW）。坝址区位于小黑江河道转弯处，河流流向由南北转向NNE，河道向北西凸出，左岸为冲刷岸，右岸为堆积岸。坝址区枯期江水面水位585m，相对应河床宽60m100m，水深一般1m4.5m。两岸地形不对称，河谷呈宽缓的不对称“V”字型。坝址区分布的地层岩性有石炭系下统（C1）、第四系坡积、崩积、洪积及冲积层。枢纽工程由心墙堆石坝、右岸岸边溢洪道、右岸泄洪冲沙放空道、右岸引水发电系统及地面厂房等组成。枢纽工程等别为二等，工程规模为大（2）型，其主要建筑物（拦河坝、泄洪建筑物、冲沙建筑物、引水系统建筑物）为2级，厂房建筑物为3级；次要水工建筑物为3级；临时性建筑物为4级。本工程小黑江河段不具备航运条件，外来物资运输主要采用铁路与公路联合运输方式。场外交通运输按主线与辅线规划，主线为昆明玉溪磨黑普洱勐养勐仑坝址，该条线路公路总里程621km；辅线为昆明玉溪磨黑普洱勐养勐仑勐醒帕扎河象明坝址，该条线路公路总里程691km。本工程对外交通主线现状：昆明至勐养为高速公路，里程为513km；勐养至勐仑为一级公路，里程为63km；勐仑速底村公路里程为42km，除3km为四级沥青路面外，其余均为乡村公路，速底村至坝址左岸约3km，其中约2km目前仅有部分便道，同时需改建或加固桥梁三座（磨者河石拱桥、臭水河石拱桥及一座3×8m梁桥）。本工程施工期对外交通以公路运输为主，部分材料、设备采用铁路与公路联合运输方式，从产地经成昆铁路、南昆铁路、贵昆铁路到昆明后再运至玉溪南站，转公路运至工地。昆明玉溪南站铁路里程107km。初期导流采用围堰一次断流，枯水期冲沙道过流、汛期冲沙道与导流底孔联合泄流、基坑全年施工的导流方式。中、后期导流采用坝体临时断面挡水，溢洪道与冲沙道联合泄流。本工程主要工程量为：土石方开挖约296×104m3，坝（堰）体填筑196×104m3，混凝土25×104m3，钢筋、钢材9796t。本工程总体施工计划为：2014年4月溢洪道工程开工，2015年12月上旬截流，2017年7月初首台机组投产发电，2017年10月底全部机组投产发电。1.2 合同项目和工作范围1.2.1 主要合同项目及特性 本标段土建、金属结构及机电设备安装工程（合同编号CRBN-GC-C1）主要招标范围如下： 粘土心墙堆石坝工程； 溢洪道土建工程； 冲沙道土建及金属结构安装工程； 引水系统土建、金属结构及机电设备安装工程； 厂房土建、金属结构及机电安装及初装修工程； 施工导流及水流控制工程； 上、下游围堰工程； 导流明渠（导流底孔）工程； 护岸工程； 料场开采及防护工程； 渣场土建、管理及维护工程； 场内交通、施工交通、风水电供应系统、砂石加工系统、混凝土生产系统、各类加工厂等施工辅助工程； 防洪度汛及施工期排水； 安全文明施工、环境保护和水土保持。 工程枢纽概况 心墙堆石坝枢纽工程由心墙堆石坝、右岸岸边溢洪道、右岸泄洪冲沙放空道、右岸引水发电系统及地面厂房等组成。正常蓄水位640.00m，相应库容1.35×108m3，死水位637.00m，死库容1.17×108m3，最大坝高79m，总装机容量113MW。根据水电枢纽工程等级划分及设计安全标准（DL51802003），枢纽工程等别为二等，工程规模为大型，其主要建筑物（拦河坝、泄洪建筑物、冲沙建筑物、引水系统建筑物）为2级，厂房建筑物为3级；次要水工建筑物为3级；临时性建筑物为4级。心墙堆石坝坝轴线长度为320m，坝顶宽8m，坝顶高程651.00m，最大坝高为79m，上游设防浪墙，墙顶高程652.20m。坝体上游坝坡1：1.8，下游坝坡1：1.6。防渗心墙顶高程650.00m，上、下游坡比均为1：0.2。 溢洪道溢洪道布置在右岸坝顶缓坡台地，进口引渠段溢流前沿宽150m，长约174m，底板高程634.00m；控制段为WES型低堰，堰顶高程640.00m，堰上无闸门控制。溢洪道控制段长26.5m，泄槽中心线长118.33m，泄槽底坡为i=24%；下游采用挑流消能，长24m，挑流鼻坎顶高程600.00m。 泄洪冲沙道泄洪冲沙道布置于右岸，紧邻电站进水口和溢洪道。进口底板高程595.00m；水平总长度约为493m，设一道检修闸门和工作闸门，闸室段长42m，工作闸门孔口尺寸7m×8m，泄槽段平面投影长98.25m，底坡为i=3%，挑流鼻坎段长33.55m。 引水发电建筑物引水发电建筑物紧临右岸坝肩布置，电站进水口底板高程623.00m，顶部启闭平台高程651m；进水口设3道检修闸门、3道事故闸门，检修闸门孔口尺寸分别为3-4.8m×4.8m；事故闸门孔口尺寸为2-4.8m×4.8m、1-3.5m×3.5m；机组采用单管单机供水方式，根据不同机型，钢管直径有4.7m和3.2m两种。岸边式地面厂房布置于右岸缓坡台地上，主要建筑物由主厂房、副厂房、尾水建筑物、户外开关站等组成。主厂房内设三台机组，二台单机容量为46MW，一台单机容量为21MW。机组安装高程582.00m，共分四层，由上往下分别布置安装场、发电机层、水轮机层和蜗壳层等。安装间位于主厂房左端头，副厂房布置于主厂房上、下游侧，主变场及户外开关站布置在上游副厂房上游侧的室外。 导流建筑物初期导流仍采用围堰一次断流，采用枯期冲沙道过流、汛期冲沙道与导流明渠（内设导流底孔）联合泄流、基坑全年施工的导流方式；中、后期导流采用坝体临时断面挡水，导流明渠与冲沙道联合泄流。导流底孔布置于电站进水口下部，底孔进口高程为602.00m，矩形断面尺寸为3-10m×15m。导流明渠紧接电站进水口下部导流底孔布置，左侧为大坝挡墙或开挖面贴坡混凝土，右侧为冲沙道挡墙，过流底宽45.5m，前段底坡为2%，后接45%陡坡泄槽。上游全年围堰为高喷防渗墙+土工膜心墙防渗的土石围堰，并与永久大坝相结合，堰顶高程618.5m，最大堰高35.5m，围堰顶宽8m，水上部分迎水面坡比为1：1.8，背水面坡比为1:1.6，水下部分截流戗堤前端抛投闭气粘土坡比为1：2.5。下游全年围堰为高喷防渗墙+土工膜心墙防渗的土石围堰，堰顶高程599.00m，最大堰高17m，围堰顶宽9，上、下游坡比均为1：1.5。1.2.2 主要工作内容 粘土心墙堆石坝土建工程 粘土心墙堆石坝（坝肩、坝基）的开挖、支护、挡墙砌筑、各种土石方填筑及止水埋设等。 左岸灌浆洞的石方洞挖、一次支护、钢筋制安、混凝土浇筑、回填灌浆、固结灌浆及止水埋设等。 坝基岩体固结灌浆、帷幕灌浆、基础排水等。 坝顶防浪墙混凝土浇筑、钢筋制安等。 引水发电系统土建工程 进水口、引水管道、厂房（含导流明渠及导流底孔工程）的基础及边坡开挖、支护、挡墙砌筑、混凝土浇筑、钢筋制安、轻型网架安装、装修、建筑给排水及止水埋设等。 基础岩体固结灌浆、帷幕灌浆、基础排水等。 压力钢管的制作及安装、回填灌浆等。 泄洪系统土建工程 溢洪道、冲沙道、导流明渠、导流底孔的基础及边坡开挖、支护、挡墙砌筑、混凝土浇筑、钢筋制安及止水埋设等。 基础固结灌浆、帷幕灌浆、基础排水等。 金属结构及机电设备安装工程 冲沙道检修闸门、工作闸门及其启闭机金属结构设备安装等。 进水口拦污栅、检修闸门、事故门、尾水检修闸门及其启闭机金属结构设备安装等。 水轮发电机组及其附属设备（电气一次、电气二次、消防系统、通信、通风及空调、管路系统、厂内起重设备等）安装。 接地工程（包括接地装置敷设、工频接地电阻测量等）。 金属结构及机电设备调试及试运行。 导截流土建工程 上、下游土石围堰的开挖、土石方填筑、土工膜铺设、浆砌石挡墙砌筑、钢筋笼制安及拆除等。 上、下游土石围堰的高喷防渗墙、帷幕灌浆等渗控工程。 截流工程（包括截流设计及施工等）。 基坑初期排水及经常性排水。 冲沙道下闸蓄水及向下游供水。 导流底孔封堵及其施工围堰的设计、施工等。 料场开采土建工程 1#灰岩石料场（包括2#灰岩备用石料场）的复勘剥离和石料开采规划、边坡支护及料场排水等土建工程。 转存土料的堆存及回采规划等土建工程。 发包人或监理人指定的其它料场的开采、支护等。 本合同施工期内料场的维护及管理等工程。 渣场土建工程及管理维护 左岸上游弃渣场：排水渠的基础开挖、钢筋制安及浆砌石砌筑等土建工程；堆渣范围内植被清理工程；遵循渣场渣料的堆存规划；本合同施工期内渣场的维护及管理工程；环境保护与水土保持工程等。 右岸下游存弃渣场：拦渣坝的基础开挖、浆砌石砌筑等土建工程；堆渣范围内植被清理工程；遵循渣场渣料的堆存规划；本合同施工期内渣场的维护及管理工程；环境保护与水土保持工程等。 防洪度汛及施工期排水工程 本工程施工期的防洪度汛。 整个施工区内排水系统的设计（不包括发包人提供设计图纸的建筑物排水设施）及建设（施工区其它排水系统应与公路排水系统形成一个合理的整体排水系统）。 环境保护、水土保持及安全文明施工 施工期环境保护工程：含水环境保护、声环境保护、大气环境保护、施工及生活垃圾处理、施工供电柴油废油处理等。 水土保持工程：存弃渣场、施工设施占地区、施工公路区的水土保持及施工过程中临时水土流失的预防和控制等。 人群健康保护。 安全文明施工（包括专项安全措施等）。 场内施工道路 发包人提供设计图纸的道路：进厂公路B段（R1）、左岸坝顶公路（R3）、右岸坝顶公路（R2）、右岸下游存弃渣场公路（R8）的修建、管理及维护。 承包人自行设计的施工道路：左岸下游中线公路（R5）、石料场开采公路（R7）、左岸上游中线公路（R9）、右岸下游低线公路（R4）、右岸上游公路（R6）、炸药库公路（R10）的设计（包括道路的排水系统）、修建、管理及维护。 其它为满足本合同工程施工所需的所有施工道路（包括道路的排水系统）的设计、修建、管理及维护。 承包人所修建的上述场内施工道路应为发包人、监理人及其它承包人提供使用方便。 进场公路A段及小黑江大桥由发包人提供，本合同承包人负责施工期间进场公路A段及小黑江大桥的管理及维护工作。（十一）监测配合与本标段相关的监测仪器安装埋设配合、保护等。1.2.3 施工辅助设施项目及其工作内容本合同承包人承担的施工辅助设施项目及其工作内容。包括现场试验室（包括土建和电气实验室）、施工供电、施工供水、施工供风、施工照明、施工通信、砂石料加工系统、混凝土生产系统、机电仓库、综合加工及机械修配厂、仓库、施工临时生产管理和生活设施等。 砂石加工系统的设计、施工、设备采购、安装、运行、管理及完工后拆除工程。 混凝土生产系统的设计、施工、设备采购及安装、运行、管理及完工后拆除工程。 承包商营地的设计、施工（包括场地平整）、设备采购及安装、运行、管理及维护工程。 临时机电仓库的设计、施工、设备采购及安装、运行、管理及完工后移交发包人。 油库及炸药库的设计、施工、设备采购及安装、运行、管理及完工后拆除工程。 为本合同施工的其它临建工程的设计、施工、运行、管理及完工后的拆除，包括施工通讯、施工供水、施工供风、施工供电、施工照明、施工排水、施工机械修配及加工厂、仓库、临时办公及生活福利设施及其它临时设施。 现场试验室（包括土建和电气实验室）的设计、修建、设备采购及安装、运行及拆除工程。 专项试验 混凝土施工配合比试验； 大坝各种填筑料生产性试验； 坝基帷幕灌浆试验。 其它 按发包人或监理人指示接收并完成由其他承包人施工且与本合同密切相关的其它合同遗留工作； 合同文件包含的其它工作项目。1.2.3 本标主要工程量本标段工程主要包括粘土心墙堆石坝土建工程、引水发电系统土建工程、泄洪系统土建工程、金属结构及机电设备安装工程、导截流土建工程、料场开采土建工程、渣场土建工程及管理维护、场内施工道路工程等，主要工程量为：土石方明挖m3，土石方洞挖1153 m3，土石方填筑m3，混凝土浇筑m3，钢筋制安8658.1t金属结构安装1189.5t，回填灌浆906m；接触、接缝灌浆4103m；固结灌浆19182m；帷幕灌浆13160 m。1.3 水文气象1.3.1 流域概况小黑江为澜沧江左岸的一级支流，位于东经100°51101°46，北纬21°4723°09，发源于宁洱县磨黑境内的山神庙丫口。小黑江流域北面与澜沧江左岸支流威远江相接，东面与李仙江流域相邻，地势总体自东北向西南倾斜，河流源头高程为1880m，与澜沧江干流交汇口处枯水面高程约为490m，落差1390m，流域分水岭最高点为宁洱县的茶山箐头，海拔为2293.2m。小黑江全长约为297.8km，平均比降2.2，流域面积7679km。小黑江水系较发达，呈不对称分布，中上游河段支流大部分分布在右岸，以下河段多集中于左岸。河流总体流向为“之”字形：上游河段，河流由西北往东南流；中游河段，即布龙河支流汇入后，河流流向改由东北流向西南；南线河支流汇入后，河流再急转由西北往东南流。河源头到右岸支流大新河汇口处河段称为勐先河。河长约89.6km处，为曼中田水文站，流域面积为1133km；河长110km处，右岸支流踏清河（流域面积F=307km,下同）汇入，汇口处枯水面高程约为830.0m；大新河汇口处踏清河汇口处河段称为曼老江。至河长约164km处，右岸有较大的支流普文河（F=1188km）汇入，汇口处枯水面高程约689.0m；至河长约235km处，左岸支流磨者河（F=520km）汇入，汇口处枯水位约555.5m；踏箐河汇口磨者河汇口河段称小黑江。至河长260km处，为曼安水文站，流域面积为6609km；至河长264km处，左岸支流南品河（F=786km）汇入，其汇口处枯水面高程为522.5m；至河长297.8km处汇入澜沧江干流；小黑江以下河段称南班河。小黑江流域受人类活动影响较小，河流产沙量较低，森林植被覆盖率较高，达60左右，特别是流域内的自然保护区森林覆盖率在80以上。由于其优越的气候条件，小黑江流域形成了以热带雨林、季雨林、亚热带常绿阔叶林为主的植被类型。1.3.2 气象小黑江流域垂直气候特点明显，主要有三种气候类型北热带气候类型：海拔800m或1000m以下低坝、河谷地区，年平均气温20以上，长夏无冬；南亚热带气候类型：海拔1000m1500m的山地，年平均气温1820；亚热带气候类型：海拔1500m以上的山地，年平均气温18以下，霜期12个月。小黑江流域的年平均气温，从上游往下游随海拔的降低而升高，例如流域上游分水岭附近的普洱站30年年平均气温为18.3，其海拔为1302.1m，而流域下游分水岭附近的景洪站30年年平均气温为22.4，其海拔为582.0m，符合气温随海拔变化的一般规律。小黑江流域属于我省多雨区，但降水量地区分布较不均匀，年内分配差异大。从云南省年降水量等值线图上分析，由于小黑江流域地形复杂，高低悬殊，动力、热力作用差异显著，小黑江流域降水等值线大致与河流方向平行分布，从右岸向左岸逐渐递增，如右岸最右边等值线约为1400mm，到左岸最左边等值线约为2000mm，主要原因是右岸为西南暖湿气流的背风坡，左岸为迎风坡。同时，由于地势高程的原因，流域降水从上游往下游总体上呈逐渐减小的趋势，但曼中田站曼安站区间主要为右岸支流普文河的支流流域，降水量较其上、下游都有所减小。如曼中田水文站以上流域多年平均降水量约2000mm左右，曼中田站曼安站区间多年平均面降水量约1700mm，曼安水文站以下区域多年平均面降水量约1800mm。小黑江流域降水量主要集中在汛期，如普洱气象站站6月10月降水量占全年降水量的比重达76.6。整个流域多年平均蒸发量差别不大。由于小黑江流域无气象观测资料，根据某某水电站坝址地理位置，选用邻近气候特征相似的景洪气象站为代表，气象要素统计成果如表1.1所示。从表中可以看出：多年平均气温为22.4，历年最高气温可达41.1，最低气温仅1.9；多年平均降水量在季节上分配不均，主要集中在汛期5月10月，5月10月降水量占全年降水84.0%；多年平均蒸发量（20cm蒸发皿）为1643mm；多年平均相对湿度为80%。1.4 径流小黑江流域径流补给来源于降水。与降水的年内分配基本一致，流域内径流量年际变化较小，年内分配不均，汛枯期明显，主要集中在6月10月。以曼安站为例：根据曼安站1959年2008年共50年的径流资料分析，年径流变差系数为0.22，实测最大年平均流量为236m3/s(1971年)，最小年平均流量为83.5m3/s(1989年)，比值为2.83，年际变化较小。多年平均情况下，该站6月10月汛期径流占年径流的75.8；8月份来水最丰，可占年径流量的24.2，4月份水量最少，不到年径流量的2，两者水量之比为14.7；月平均流量系列中，最丰月达1040m3/s，出现在1971年8月份，最枯月为16.1m3/s，出现在1989年4月份，最丰月与最枯月平均流量之比为64.6。该站实测最大流量为4480m3/s(1969年8月1日)，实测最小流量为7.69m3/s(2004年4月15日)，二者之比为583。小黑江流域各梯级坝址径流计算的设计依据站为曼中田水文站和曼安水文站，两站实测径流系列为1959年2008年，经过基本资料分析，两站资料满足坝址径流计算的要求。曼中田和曼安水文站多年月平均流量成果见表1-1。曼中田和曼安水文站多年月平均流量成果表（单位：流量-m3/s）表1-1 项目1月2月3月4月5月6月7月8月9月10月11月12月日历年曼中田Q14.4 11.18.307.2011.628.0 65.0 86.0 62.0 44.0 32.0 19.832.43.702.852.131.852.987.1916.722.115.911.38.225.08100曼安Q58.0 44.133.628.946.311831342428718513081.91473.312.521.921.652.656.7417.924.216.410.67.434.681001.5 洪水1.5.1 洪水小黑江洪水由暴雨形成。洪水主要集中在7月9月，具有明显的季节性，与暴雨出现时间基本一致。产生暴雨的天气系统主要有西风带低压槽、切变线、副热带高压外围系统等。多数情况下，小黑江流域暴雨降水过程的水汽输送，由西南暖湿气流从孟加拉湾地区向流域内输送占主导地位。7月8月，太平洋副高西伸北移至30°N附近，高空低涡与地面锋系出现频繁，此时又正值西南季风强盛，携带大量水气倾向内陆覆盖大部分地区，常常形成阻塞性暴雨天气过程，期间暴雨次数频繁，雨势猛、强度大，持续时间较长。9月中下旬，副高脊线开始南移，孟加拉湾季风低压被逐渐填塞，由它所引导的西南暖湿气流逐渐减小，青藏高原西部到印度北部出现西风带低压，天气系统处于过渡渐变期，暴雨次数明显减少，但也会出现强度比较大的暴雨，持续时间一般较短，降雨范围比较窄，因此小黑江流域年最大洪峰在11月份也有发生。根据曼中田站与曼安站1959年2008年实测洪水系列统计分析表明，曼中田站11月份发生过4次年最大洪水，而曼安站11月份发生过5次年最大洪水。曼中田站、曼安站年最大洪峰发生频次统计见表1-2。曼中田站和曼安站年最大洪峰发生频次统计表表1-2站名项目6月7月8月9月10月11月7月9月曼中田次数31417102441%62834204882曼安次数2181771542%436341421084小黑江流域洪水受地形、暴雨分布的影响，洪水出现的时空分布不完全相应，大小序位也不尽相同。如曼中田站前三位洪水依次发生在1984年、1990年及1998年，而曼安站前三位洪水依次发生在1969年、1973年及1998年（见表1-3）。统计曼中田站及曼安站1959年2008年50年实测年最大洪峰发生时间，两站有28年实测年最大洪峰发生时间不相应，占整个统计系列的56%。曼中田站和曼安站实测年最大洪峰及其发生时间统计表（单位：流量-m3/s）表1-3序 位第一位第二位第三位曼中田洪峰流量1150（还原后）974786出现时间1984年7月13日1990年7月21日1998年7月10日曼 安洪峰流量448044504210出现时间1969年8月1日1973年9月5日1998年7月11日曼中田站、曼安站洪水过程表现为陡涨陡落，多为单峰型，一次洪水持续时间不长，一般为1天3天，最长不超过7天。某某坝址设计洪峰流量成果表表1-4 频率(%)0.020.20.51251020洪峰流量(m3/s)1140083007080617052604100323024101.5.2 施工设计流量为满足施工设计的需要，根据水文资料计算的坝址个月平均频率流量及枯期时段频率流量成果见表1-5和表1-6。某某水电站坝址月平均频率流量设计成果表（单位：m3/s）表1-5 名称各频率设计值(m3/s)月份P=10%P=20%P=80%P=85%11月191 155 66.0 60.0 12月98.6 84.3 47.2 44.3 1月68.5 60.7 36.4 34.1 2月49.5 45.1 30.5 29.1 3月36.1 33.0 22.7 21.7 4月32.9 29.9 19.9 18.9 5月66.0 53.6 22.5 21.9 6月18513757.0 55.0 7月4533801691408月543 4452402319月35731616715410月255207111107某某水电站枯期时段频率最大流量成果表（单位：m3/s）表1-6名称各频率设计值(m3/s)P=0.5%P=1%P=2%P=5%P=10%P=20%11月5月3950311023101490102061111月4月3780303023001480101060211月2月101060212月5月1430119095767150339012月4月1310109088463846333212月2月41823012月1月4182301.5.3 坝厂址水位流量关系线某某水电站坝址天然情况下水位流量关系曲线成果见表1-7。天然情况下某某水电站各断面水位流量关系成果表表1-7坝轴线厂房溢洪道出口流量水位（m）水位（m）水位（m）（m3/s）583.28 582.79 582.64 0.18 583.78 583.29 583.14 1.00 584.26 583.77 583.62 6.00 584.77 584.28 584.13 35.0 585.17 584.68 584.53 75.0 585.63 585.14 584.99 138586.09 585.60 585.45 207586.58 586.09 585.94 294587.08 586.59 586.44 386587.58 587.09 586.94 475588.08 587.59 587.44 571588.58 588.09 587.94 674589.08 588.59 588.44 787589.58 589.09 588.94 908590.08 589.59 589.44 1040590.58 590.09 589.94 1170591.08 590.59 590.44 1310591.58 591.09 590.94 1470592.08 591.59 591.44 1630592.58 592.09 591.94 1810593.08 592.59 592.44 2000593.58 593.09 592.94 2200594.08 593.59 593.44 2410594.58 594.09 593.94 2630595.08 594.59 594.44 2860595.58 595.09 594.94 3100596.08 595.59 595.44 3350596.58 596.09 595.94 3610597.08 596.59 596.44 3880597.58 597.09 596.94 4150598.08 597.59 597.44 4440598.58 598.09 597
