商业办公楼地下室墙体模板施工技术交底.doc

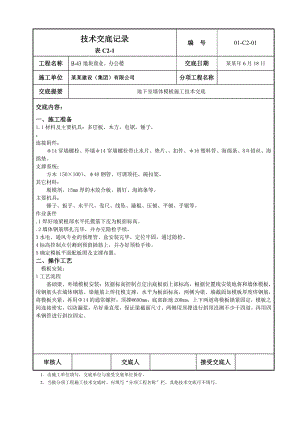

技术交底记录表C2-1编 号01-C2-01工程名称B-43地块商业。办公楼交底日期某某年6月18日施工单位某某建设（集团）有限公司分项工程名称交底提要地下室墙体模板施工技术交底交底内容：一、施工准备1.1材料及主要机具：多层板，木方，电锯，锤子，：连接附件：14穿墙螺栓、外墙14穿墙螺栓带止水片、垫片、扣件、16塑料管、海绵条、8铅丝、海绵垫。支撑系统：方木（50×100）、48钢管、可调顶托、碗扣架。其它材料：脱模剂、15mm厚的木胶合板、圆钉、海绵条等。主要机具：锤子、扳手、水平尺、卷尺、线坠、撬棍、压刨、平刨、手锯等。作业条件.1焊好地梁根部水平托摸筋下皮为板面标高。.2墙体钢筋绑扎完毕，并办完隐检手续。3水电、通风专业的预埋管、盒安装完毕，定位牢固，通过隐检。4标高控制点引测到预留插筋上，并办好预检手续。5确定模板平面配板图及支撑布置。二、操作工艺 模板安装：1工艺流程基础梁、外墙模板安装：依据标高控制点定出底板面上部标高，根据位置线安装地将和墙体模板，用钢筋头在墙体钢筋、梁箍筋上焊托模支撑，水平为板面标高，两侧为梁、墙截面加模板厚度焊钢筋，将模板夹紧，再用14的通常螺杆，顶撑600mm，底部距地200mm，上下两道将模板锁紧固定，模板之间连接密实，以防漏浆，吊好垂直度，保证梁截面尺寸。两侧用顶撑进行斜顶没测不少于四道。再用四米钢管进行斜拉固定。审核人交底人接受交底人1由施工单位填写，交底单位与接受交底单位保存。2当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编 号01-C2-01工程名称B-43地块商业。办公楼交底日期某某年6月18日施工单位某某建设（集团）有限公司分项工程名称交底提要地下室墙体模板施工技术交底交底内容：洞口摸加工如下图门窗洞口模板构造详图审核人交底人接受交底人1由施工单位填写，交底单位与接受交底单位保存。2当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编 号01-C2-01工程名称B-43地块商业。办公楼交底日期某某年6月18日施工单位某某建设（集团）有限公司分项工程名称交底提要地下室墙体模板施工技术交底交底内容： 根据位置线安装地梁和墙体模板，吊好垂直度、校正标高后，每侧用U型顶撑进行固定；顶撑每侧不少于4道，用22-25钢筋加工，焊在附加箍筋上。模板之间连接密实，以防漏浆。 2墙模安装 地下室模板高度组合型式 1平面配模采用1220mm2440mm为单位对称组拼，并带有螺拴孔，穿墙螺拴采用14短螺栓（套丝），地下室外墙采用“三截鞭”式或中间带止水片的螺栓。 2墙体模板采用15mm厚多模板，墙体两侧模板同时安装，边安装锁定边插入穿墙螺栓和套管，将两侧模对准墙线，在上口用12#铁丝临时固定。 3穿墙螺栓采用14穿墙螺栓，外墙为16高强止水穿墙螺栓，内墙为14高强穿墙螺栓加PVC穿墙套管，螺栓水平间距不大于400mm，竖向间距以墙体高度中部为界以下为300mm，以上为600mm，内墙第一道穿墙螺栓距地150mm，地下二层外墙第一道穿墙离导墙面150，地下一层以上离地150mm。墙体高度中部以下穿墙螺栓采用双螺母。 4为了增强模板的整体刚度，相邻两块模板的水平接缝互相错开，避免形成通长接缝。 5为了防止漏浆,模板周圈的接缝位置处均需粘贴海绵条，墙模与地面间的缝隙垫30×20的海绵条堵严。 墙模固定、校正 1墙模安装完后随即安装横肋，横肋采用48的钢管，间距300mm，钢管的搭接处需通过竖背肋。在阳角位置处，横肋钢管交叉处用卡扣连接，并加一道防滑卡扣。 2竖背肋采用双道钢管，间距同穿墙螺栓的水平间距要求；将穿墙螺栓从双道钢管中间穿出，用螺母、垫片将两侧的模板连成一体。 安装斜撑，调整模板垂直斜撑采用带可调顶托的钢管，间距同竖肋要求，内墙于模板顶部和中央设不少于三道斜撑（与地面夹角45°60°间），并在墙根部设一道水平撑，均与预埋地锚顶牢、卡死；外墙可支撑于护坡上，于模板顶部和中央设不少于三道斜撑（与地面夹角45°60°间）。模板上口向下斜拉一道钢丝绳（配花篮螺拴），既保证墙体垂直，又保证墙体模板不至于上浮。见下图。审核人交底人接受交底人1由施工单位填写，交底单位与接受交底单位保存。2当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编 号01-C2-01工程名称B-43地块商业。办公楼交底日期某某年6月18日施工单位某某建设（集团）有限公司分项工程名称交底提要地下室墙体模板施工技术交底交底内容：内墙模板支设示意图外墙模板支设示意图审核人交底人接受交底人1由施工单位填写，交底单位与接受交底单位保存。2当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编 号01-C2-01工程名称B-43地块商业。办公楼交底日期某某年6月18日施工单位某某建设（集团）有限公司分项工程名称交底提要地下室墙体模板施工技术交底交底内容： 5框架柱模板支设施工工艺：钢筋工程完成柱上预留盒孔、埋件安装放线地面海棉条铺设模板材料就位就位安装调整自检报验 6每根柱子均由四块可调节钢模板组成，模板由6mm钢板及8#槽钢焊接而成，模板与模扳之间采用16螺栓加120×120×10mm钢板垫片连接。侧面采用钢管和钢丝绳斜撑加固。柱子500以下的采用50mm×100mm方木及15mm厚竹胶板所做的木模。见下图 7墙体模板细部构造墙体模板组拼时，当单面墙体组合到最后不符合模板模数时，在对应两面模板处采用方木胶合板堵缝，面板采用15mm胶合板，50厚方木背楞，在方木上按模板插销位置打孔，间距不大于400mm,采用14的螺栓与70系列模板连成一体，具体型式见下图：审核人交底人接受交底人1由施工单位填写，交底单位与接受交底单位保存。2当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编 号01-C2-016工程名称B-43地块商业。办公楼交底日期某某年6月18日施工单位某某建设（集团）有限公司分项工程名称交底提要地下室墙体模板施工技术交底交底内容： 8墙体后浇带：墙体后浇带采用快易收口网加止水钢板的做法，用16钢筋加固，外墙外侧先铺设一层竹胶板然后砌筑页岩砖墙作为外侧墙体模板，砖墙外抹水泥砂浆，阴阳角做成圆弧角。详见后附图。审核人交底人接受交底人1由施工单位填写，交底单位与接受交底单位保存。2当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编 号01-C2-01工程名称B-43地块商业。办公楼交底日期某某年6月18日施工单位某某建设（集团）有限公司分项工程名称交底提要地下室墙体模板施工技术交底交底内容： 模板拆除： 1工艺流程拆除斜撑自上而下拆掉穿墙螺栓及竖背肋分层自上而下拆除横钢管及70系列模板模板及配件运输、维护 2拆模申请已被批准时，方可拆除模板。拆除墙模时，自上而下，分层拆除。在拆各层单块模板时，先拆墙两端窄条模板，然后再向墙中心方向逐块拆除。 3拆下的模板及时清理粘连物，涂刷脱模剂，拆下的扣件、销子及时集中收集管理。 4拆模时严禁将模板直接从高处往下扔，以防止模板变形和损坏。三、质量标准 1模板及支撑的牢固性、稳定性符合要求。 2模板的接缝宽度不得大于1.5mm。 3模板表面清理干净，脱模剂涂刷到位。 4墙体上口顺直，阴阳角方正。允许偏差见附表四、成品保护 1工作面已安装完毕的墙模，不准在吊运其它模板时碰撞。 2定位用的钢筋支撑与结构受力钢筋严禁焊接（在附加筋上焊接）。 3拆除模板时，不得用大锤、撬棍硬砸猛撬，以免砼的外形和内部受到损伤。 4拆下的模板，及时清理模板上的灰浆、砼；如有损坏变形，及时修理。五、安全注意事项 1施工人员戴好安全帽，高处作业系好安全带，出入走安全通道。 2夜间施工照明充足，非电工不得接拆电线。随身工具携带好，以防掉落伤人。 3模板及支撑系统在安装过程中必须设置临时固定设施，严防倾塌。 4正在拆除的模板上严禁站人；拆除墙模时，下方人员暂时撤离模板作用区。 5吊运模板时，必须由专业信号工指挥，起放过程中有专人负责扶持。五级以上的大风天，塔吊停止作业。小钢模存放时应按规格分类码放整齐，高度不超过1.5米，正面向上，吊运时必须用钢丝绳锁牢，小块模板必须用容器吊运。 6吊运模板应系牢绳、卡，必须采用自锁卡环，防止脱钩，零散材料应绑好或装入专用吊笼内起吊，塔吊司机、信号工、装卸工要协调好，严格执行塔吊吊运“十不准”的规定，严禁冒险违章作业，操作人员严禁随模板起落，吊运模板时下方严禁站人； 7安装墙体模板时，必须按交底搭好外防护架，及时绑好护身栏和安全网，安全网必须封严，安装外防护架和外模的操作人员必须系好安全带。审核人交底人接受交底人1由施工单位填写，交底单位与接受交底单位保存。2当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编 号01-C2-01工程名称B-43地块商业。办公楼交底日期某某年6月18日施工单位某某建设（集团）有限公司分项工程名称交底提要地下室墙体模板施工技术交底交底内容： 模板安装允许偏差表序号项目允许偏差（mm）检查方法1墙轴线位移墙、柱、梁3尺量检查2底模上表面标高±3拉线和尺量检查3截面尺寸基础±5尺量检查墙、柱、梁±34层高垂直度层高不大于5m3吊线尺量大于5m55相邻两板表面高低差2尺量检查6表面平整度2用2m靠尺和塞尺检查7阴阳角方正2方尺、塞尺顺直2线尺8门窗洞口中心线位移3拉线、尺量宽、高±5对角线69插筋中心线位移5尺量外露长度+10，010预埋铁件中心线位移2拉线、尺量11预留孔洞中心线位移5拉线、尺量尺寸+5，-012预埋管、螺栓中心线位移2拉线、尺量螺栓外露长度5，-0审核人交底人接受交底人1由施工单位填写，交底单位与接受交底单位保存。2当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
