和谐家园施工组织设计.doc

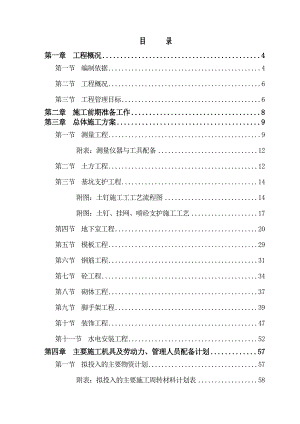

目 录第一章 工程概况4第一节 编制依据4第二节 工程概况6第三节 工程管理目标6第二章 施工前期准备工作8第三章 总体施工方案9第一节 测量工程9附表：测量仪器与工具配备12第二节 土方工程12第三节 基坑支护工程14附图：土钉施工工工艺流程图14附图：土钉、挂网、喷砼支护施工工艺17第四节 地下室工程20第五节 模板工程29第六节 钢筋工程31第七节 砼工程34第八节 砌体工程37第九节 脚手架工程39第十节 装饰工程47第十一节 水电安装工程52第四章 主要施工机具及劳动力、管理人员配备计划57第一节 拟投入的主要物资计划57附表：拟投入的主要施工周转材料计划表58第二节 拟投入的主要施工机具计划61附表：拟投入本工程的主要施工机械表63附表：试验器具配置表64第三节 劳动力配备计划65附表：劳动力计划表67第四节 施工组织机构68附图：工程管理组织机构图69第五章 工程总体进度计划及工程进度表73第一节 施工总进度计划73第二节 施工进度网络图、横道图79第六章工程质量保证措施79第一节 质量控制程序及质量保证体系79附图：项目质量检验系统图81附图：质量管理体系图83第二节 制作、安装作业指导书83第三节 工程质量技术组织措施84第四节 成品保护措施86附图：成品保护的流程框图87第五节 工程质量创优保证措施87第七章 安全保证措施103第一节 安全管理人员和制度103附图：安全文明管理体系图104第二节 安全操作规程105第三节 安全技术保证措施107第四节 现场防火、社会治安安全措施113第八章 售后服务保证114第九章 文明施工保证措施115第一节 文明施工保证措施115第二节 环境保护措施119第十章 施工总平面布置121第一节 施工总平面布置121第二节 临时用地表125附图：临时用地表125第十一章 其他内容125第一节 季节性施工措施125第二节 施工协调管理127附图：施工平面布置图附图：施工进度网络图第一章 工程概况第一节 编制依据本项目定位座标采用城市座标系统，建设地点位于某某省某某市贵池区，设计总用地面积8377平方米，临长江北路，设计计二三层的商业，4栋5-31层的住宅，计容总建筑面积36451平方米。项目由某某市百思特置业有限公司投资开发。本施工组织设计的编制依据如下：一、某某市和谐家园（原商校安置点）工程施工招标文件、施工图纸、招标答疑、现场实际勘察情况以及我公司的技术力量、机械设备装备及物资储备等情况。二、主要法规、文件序 号名 称施行日期1中华人民共和国建筑法1998年3月1日2中华人民共和国合同法1999年10月1日3建设工程质量管理条例（中华人民共和国国务院令 第279号）2001年1月30日4中华人民共和国安全生产法2002年11月1日5房屋建筑工程和市政基础设施工程竣工验收备案管理暂行办法（中华人民共和国建设部令 第78号）2000年4月7日6建设部印发房屋建设工程和市政基础设施工程实行见证取样和送检的规定（建建2000211号）2000年9月26日7建筑工程安全生产管理条例2003年2月1日三、某某省、某某市地方法规名 称编号或施行日期某某省建筑市场管理条例1996年3月1日某某省实施中华人民共和国招标投标法办法2003年1月1日某某省建设工程造价管理办法（省政府令 145号）2002年7月1日某某省城市市容和环境卫生管理条例2004年6月1日某某省建设工程文物保护规定2003年8月1日关于贯彻实施危险化学品安全管理条例的通知皖政200235号某某省重大、特大安全事故隐患监督管理办法（某某省人民政府令 第147号）2002年11月1日某某市建筑市场管理办法（市政府103号令）2003年12月19日某某市建筑垃圾管理办法（市政府令第110号）2004年9月1日某某市城市建设档案管理办法>实施细则合政2002155号）某某市安全生产职责暂行规定合安20032号四、国家有关工程技术质量标准、规范、规程序号名 称标 准 号1建筑抗震设计规范GB50011-20012混凝土强度检验评定标准GBJ107-873建筑地基基础工程施工质量验收规范GB50202-20024砌体工程施工质量验收规范GB50203-20025混凝土结构工程施工质量验收规范GB50204-20026屋面工程施工质量验收规范GB50207-20027建筑地面工程施工质量验收规范GB50209-20028建筑装饰装修工程质量验收规范GB50210-20019建筑给排水及采暖工程施工质量验收规范GB50242-200210电气装置安装、照明装置施工及验收规范GB50259-9611建筑工程施工质量验收统一标准GB50300-200112建筑电气工程施工质量验收规范GB50303-200213建筑工程项目管理规范GB50326-200114装饰装修工程质量验收规范GB50327-2001五、本公司三合一管理体系文件1、GB/T19001:2000、GB/T24001:2004标准和GB/T28001-2001规范。2、我公司编制质量、环境、职业健康安全三合一管理体系文件(包括:质量手册及程序文件)。六、我公司发布实施的企业标准。第二节 工程概况 工程名称：某某市和谐家园（原商校安置点）建设单位：某某百思特置业有限公司设计单位：苏州建设（集团）规划建筑设计院有限责任公司监理单位：某某天健建设监理有限责任公司施工单位：某某省第一建筑工程公司第三节 工程管理目标一、工程质量目标质量要求：达到国家验收规范合格标准，及某某市优良工程，施工单位对工程质量负终身责任。分部分项工程合格率：100%。施工过程中全面贯彻ISO9001：2000质量管理体系，认真执行我公司质量管理手册等质量体系文件要求，将质量目标分解到各验收批分部分项工程和责任人员，搞好工程质量。切实贯彻实施我公司“科学管理，精心施工，质量取信，顾客满意”的质量方针。二、顾客满意目标按照公司“科学管理，精心施工，质量取信，顾客满意”的质量方针要求，我们在整个施工过程中及前后都要做好质量、安全、进度、经营、沟通、服务等方面的工作，工程交工后认真做好回访保修工作，尽最大努力使建设单位等其它责任主体、工程施工合作单位、使用单位等满意，顾客调查满意率98%。三、安全文明生产目标安全文明施工确保市级“安全文明示范工地”标准；争创省级“安全文明示范工地”标准。安全文明生产认真贯彻建设工程安全生产管理条例、建筑施工安全检查标准（JGJ59-99）等国家行业标准。建立安全施工保证体系和各级安全生产责任制，确保本工程施工过程中安全生产达到：杜绝重伤及以上伤亡事故，月轻伤频率1以下；杜绝火灾机械事故等安全责任事故；职工劳保用品配置发放率100%；入场职工安全教育率100%，安全技术交底率100%；管理人员及特种作业人员持证上岗率100%；安全技术资料真实、准确、齐全、及时。在安全文明施工组织设计指导下，现场临时各硬件设施布置整齐，生活办公区和作业区分开，同时各级文明施工管理措施齐全，职工语言行为文明，施工环境适宜。四、工期管理目标工程总工期为 个月（ 日历天）。公司制定周密的长、中、短期施工进度作业计划用以指导施工，确保按期按质按量完成全部施工任务。第二章 施工前期准备工作1、组织有关人员熟悉和审查施工图纸和地质勘察报告，明确各分部项施工要点，参加由建设单位主持召开的图纸会审会议，以进一步领会设计要求。根据建设单位提供的施工图纸进一步完善“施工组织设计”，并编制专题施工方案。2、编制“施工图预算”，提出各种材料、成品和半成品的详细“材料需求计划”及确定材料合格供方。3、当建设方需要时，我们将按照指定的重要材料厂家、规格、质量、价格进行采购，根据建筑市场管理的具体规定，到各部门办理建筑工程施工前相关手续，编制工程及材料检验试验计划。4、项目经理部主要管理人员等在工程正式开始施工前至少10天进场展开工作，按照“施工平面布置图”和现场施工需要，建造各项临时设施，为正式开工服务，该工程工期紧，须提前联系组织劳动力、施工机具和材料进场，创造开工条件。5、根据建筑物的室外设计标高和场地的自然地坪标高，对场地进行平整，修建场内排水管沟，确定场区内的排水方式和走向，根据设计图纸，开始进行钢筋、一般模板工程的材料采购及制作，完成施工临时道路、场地的铺设工作。6、为便于与外界和场地内联系，现场设电话一部，五部手机。7、开工前准备好施工用水、用电，临时用电用水布置依据编制的临时用电用水施工组织设计实施。第三章 总体施工方案第一节 测量工程一、测量放线1、基本要求定位前将经纬仪、水准仪严格地进行检验与校正，在量距离时是水平距离。测量精度为：凡测一直角误差为±10，角度闭合差为±24，距离闭合差为±5。2、工程平面控制控制点的选取：土方开挖前，要作好工程测量控制，根据工程场地实际情况，采用主轴线控制法，测设和作好建筑位置控制桩。具体以各楼四周边轴线作为主控线来设置控制桩点，形成“井”形主轴线平面控制方案。控制点设为地面控制桩。测设和作好建筑位置控制桩。控制点设为地面控制桩。控制点的定位：以城市规划或建设单位指定的一个红线桩和一条红边线为准用直接测法，进行测设平面控制桩，经过闭合后达到要求精度，即为平面控制标桩，并据此测量出建筑物各轴线，控制点测定后，用砼浇筑成300×300×1000桩，顶面加以200×200×4钢板，板面上刻十字作为桩点标志，并砌筑窨井形式加以保护。3、工程标高控制建筑垂直标高控制，至少要设三个现场水准点，以控制和引测建筑物标高，并构成闭合图形，以便闭合校核。根据现场情况设三个水准点桩（利用平面控制桩）。实际测设时，用精度不低于S3级水准仪。±0.00以上标高引测，主要是沿结构外墙、边柱或楼梯间等向上竖直进行。水准标高由三处向上引测，以便相互校核。三处用钢尺向上引测投点后，把水准仪架设到施工层上，核测三点误差在3以内，再以引测点在施工层上抄测标高。框架拆模后，在柱上弹出每楼层500水平线，墙砌好后，再弹出每个楼层500线。实际测设时，用精度不低于S3级水准仪。具体投测要点如下：观测时做到前后视线等长，测水平线时，最好是直接调整水平仪的仪器高度，使后视时的视线正对准水平线，前视时可直接用铅笔标出视线标高的水平线。由±0.00水平线向下或向上量高差时，所用钢尺经过检定，测量高差时尺身垂直和用规定的拉力，并要进行尺长和温度改正。该两工程±0.00以上部分施工时，首先对±0.00以下部分的轴线、标高进行复线校核，如有误差则进行修正，修正后再采用直角或极坐标法将控制轴线重新测出，以此为准来控制以上的轴线标高。4、建筑竖向控制方法：该工程垂直度（竖向）的控制采用激光经纬仪外控法中的延长轴线法进行，方法是将激光经纬仪安置在延长轴线的控制桩上，后视首层轴线后，抬起望远镜将轴线直接投测在施工层上。投测中的要点：测前要对经纬仪的轴线关系进行严格的检校，观测时要精密定平水平度盘水准管，以减少竖轴不垂直的误差。轴线的延长点要准确，标志要准确、明显，并妥善保护好。以首层轴线位置为准，直接向施工层投测，避免逐层上投造成误差积累。取正倒镜向上投测的平均位置，以抵消经纬仪的视准轴不垂直横轴和横轴不垂直视轴的误差影响。二、沉降观测1、沉降点布置：施工前将会同建设单位与设计院，根据设计与规范要求进行布置。沉降观测点制作、现场保护。采用20的圆钢（不锈钢），一端弯成90度角打磨成半球形状，另一端焊接在柱上。沉降观测点采用红油漆进行编号，编号顺序见测量平面控制图，要求将编号标明在沉降点上。沉降观测点采用砌砖体保护。2、沉降观测：观测基点依据业主提供的水准基点，另外引测两个工作基点和若干联系点。测量方法：沉降观测采用几何水准测量方法进行，根据建筑物最终沉降观测中误差精度要求，确定采用二级水准观测，环形闭合的方法，使用精密水准仪，标尺，按光学测量法观测，采用环形闭合水准路线。每次观测结束后，将观测高程列入沉降观测表中，及时计算相邻两次观测之间沉降量及累计沉降量。三、观测注意事项观测在成像清晰、稳定时进行，照明不足的地方人工照明。测量时要求前后视距基本相等，视距差不大于2m，视距不能超过30m。测量中固定人员进行观测，固定水准仪和塔尺、水准基点与观测路线，按规定日期、方法及路线进行观测，在每一测站观测完各前视点后，要求再回视点，两次读数之差不得超过1mm，否则重新观测，直至满足要求为止。四、观测要求观测点稳固后即开始，以后每层一次直至完工，完工当年每三个月测一次共四次；第二年六个月一次；第三年起每年一次直到稳定。施工中途停顿，在停工前，与复工前各观测一次，停工期间每隔三个月测一次。五、测量精度控制面控制网的控制线：主轴线测距精度不低于1/10000，测角精度不低于20。建筑物竖向垂直度：层间垂直度不大于3，全高垂直度不大于3H/10000，且不大于15。标高控制网闭合差为小于5n1/2（n为测验数）或20L1/2（L为测线长度）。附表：测量仪器与工具配备序号测量器具名称型号规格数量备注1全站仪TC905L1台工程开工即组织进场2光学经纬仪TDJ2E2台3自动安平水准仪DZS3-13台4激光垂准仪DZJ31台5红外线测距仪ND30002台6钢卷尺50m5把7.5m6把5m>10把7水准标尺5m5根8工程检测尺2套第二节 土方工程一、土方开挖本工程基础土方开挖采用机械开挖、人工配合的方法，挖运出的土方按业主指定点堆放。开挖前，详细了解本场地地下障碍物、管网情况，以便施工顺利进行。按放好的灰线自上而下逐层进行开挖，禁止逆坡开挖。开挖时，经常检查边坡状态。开挖中，作好基底标高控制，避免超挖。在挖至基底设计标高以上时，及时联系业主方、监理、质监、设计、地质等单位进行验收。而且要分楼分段挖及时分批验收；验收合格后，及时挖除剩余土层，浇筑砼垫层，避免基底老土曝晒、淋雨，受到侵扰。如基底土质与设计不符，与设计、地质、监理等部门联系处理。在现场道路两侧修建排水沟，保持场地排水和道路通畅。另在基槽边随施工深度随时设排水明沟及集水井，使地面雨水及地下水流汇集于集水井内，再用水泵将积水抽出坑外。土方开挖前，清除地下及地上障碍物，并办理相关动土手续。开挖时，有专人负责基坑底标高的测量，严禁超挖。二、临边防护距基坑顶面1.2m位置沿四周连续设置围护栏杆，高度1200，水平方向设两道栏杆，立柱间距3m，采用4.8×3.5钢管搭设扣牢，并悬挂警示牌。防护栏杆用黑黄（或红白两色）两色油漆相间涂刷；要求职工进入施工现场佩戴好安全帽和穿软底防滑劳动鞋，杜绝安全事故的发生。三、土方回填基础施工结束，经有关部门验收合格后，及时组织进行基坑回填。回填前基础砼的强度达到规定的强度，并清除基坑内的积水，建筑垃圾及杂物，回填采用人工回填。每层回填土的虚铺厚度控制在30左右，每层填土压实后，按规定进行环刀取样，测出干土的质量密度，达到要求后，再进行上一层的铺土，回填土料要测定其含水率，使其保持在最优含水率。基坑回填连续进行，尽快完成，尽量避开雨季施工，并有防雨措施或方案，要防止地面水流入基坑内。第三节 基坑支护工程此基坑支护方案仅为初步方案，具体施工方案待实际施工时再委托具有专业深基坑支护资质的分包单位进行施工，并在施工前，将专业分包单位资质、施工方案报送至建设单位、监理单位、相关安全主管部门审批，同意后才进场施工。一、施工工艺1、土钉施工工艺流程图：附图：土钉施工工工艺流程图土方分层分段开挖成孔土钉一次注浆二次注浆圈护槽钢安装描杆张拉锁定进入下序孔施工报验、核查、验收浆液制作浆液制作报验、核查、验收土钉及附件制作、自由段处理土钉孔结石体固结强度达设计强度的70%2、施工工艺方法1）、土方分层分段开挖土方分层开挖深度为设计土钉所在基坑负高程位置以下0.8m，分段长度不大于1020m，根据现场土质情况确定，严禁超深超长开挖土方，开挖每层作业面暴露时间不得超过24小时。但接近基坑设计底高程时需预留0.20.3m原状土采用人工整理方法。2）、土钉孔成孔土钉孔采用干钻机成孔，不得注水成孔，成孔孔径为100mm，成孔角度为150，成孔结束需调整孔内泥浆比重至1.05左右，并采取边回转边回管的方法清除孔内泥皮，以增强土钉同孔壁的固结强度。3）、土钉安装、一次注浆锚筋和锚栓在地面采用电焊方法按设计要求连接后，并同自由段注浆阻隔器及二根6分注浆管置入孔内，然后进行一次注浆，注浆管端部需设置阻塞部件，第一次注浆利用第一根注浆管，注浆压力不低于0.40.6MP，注浆结束拔管至自由端端部时停浆等候20分钟以上再拔出，注浆浆液采用纯水泥浆液，浆液水灰比为0.40.50左右，注入浆液先稀后浓。4）、二次注浆：经一次注浆的孔内浆液初凝前，立即利用第二根注浆管进行多次注浆，注浆保持压力在0.40.6Mpa左右,并注意注浆结束时需闭浆5分钟以上方可拔出注浆管。注浆浆体材料采用纯水泥浆，水灰比为0.40.5左右。3、施工注意要点钻土钉孔要注意正确调整钻孔角度，钻孔角度可用如下公式计算后脚垫高：hL×tg(a); 其中: h-水平钻机后脚垫高（相对前脚水平高程）；L水平钻机前后脚水平距离；a锚孔设计角度。土方开挖严禁碰撞支护桩桩身，以防破坏桩身砼。在回填土层进行钻锚孔，应注意防止注浆前锚孔孔壁垮塌，如置入锚筋过程中发现孔壁垮塌现象，应重新进行钻成孔。锚筋入孔前，仔细检查阻塞器和自由端的质量情况，必要时可用棉纱自由由端包裹物外部捣入至阻塞器部位并捣实，以有效的隔离浆液外流。当一孔有两根锚筋时，应注意两根锚筋固定牢靠，并沿锚筋长度方向每隔1.5M设置一环形支架。填土层锚孔注浆应注意有效闭浆，当发现孔内压力下降情况不正常时，表明浆体已渗入填土层，此时应继续注浆，并加大浆体浓度，直至符合要求。4、土钉、挂网、喷砼支护施工工艺附图：土钉、挂网、喷砼支护施工工艺测量放线土方挖运修坡面安装土钉注浆挂网喷砼养护复线按开挖顺序开挖固定平面位置桩，标高桩，开挖坡角线配制浆液循环施工程序测量放样挖运土方修坡面挂网喷射砼养护循环施工5、土方挖运工艺挖土顺序：基坑土方开挖为分层开挖，配合喷锚护壁多点交替平行流水作业，按设计图纸要求将坡面形态挖出，然后修理坡面，安装土钉，挂网喷砼，做到分层开挖、分层支护。运土坡道的设置及处理：土方外运坡道均留于基坑的东边，整个土方外运结束后，坡道用挖掘机由下口线往上口线挖掘，边挖边支护，在机械无法操作的情况下，采用人工进行挖运。二、施工方案1、测量放样施工准备阶段首先按图纸尺寸把基坑上口线和下口线在实地做好测量记号及木桩标志，用粉白灰在实地划线。2、土方挖运方案土方开挖流向：土方开挖分两点从东南角、东北角开挖，由西南角退出；土方开挖前，测定出上口线、下口线，固定标高桩，土钉支护部分土方开挖采用设计的放坡系数放坡，坡面采用C15细石砼，当土方开挖离坑底20-30cm时采用人工修整坑底，用水准仪抄平，边抄平边修整至设计标高。3、土方挖运和喷砼护壁是一条流水线的不同工序，采取紧密结合，在不运土的情况下，安排挖机进行修边坡，配合好支护工作。在大面积基坑开挖，由于地表层的滞水和深层的渗水及降雨，会造成基坑大量积水，为及时排出，所以在坑顶的四周及坑内四周挖一条积水沟和相应的积水坑。每一层开挖基本上做到积水沟与积水坑连成网络，并及时将积水抽出坑外。4、土钉墙施工方案施工前，根据设计要求定出孔位，作出标记。如地质条件限制地层坍塌现象严重，可增加竖向钢筋数量并将深度加深。本工程土钉采用18×5000（6000、7000、8000）钢筋。采用机械钻孔的方式安装到位。土钉墙挂6.5又向通长钢筋网。网距壁面30mm，与井字型钢筋架焊接在一起或用22#铁丝扎牢。采用16螺纺钢与同层土钉贯穿作为联系肋筋，16肋筋与网面钢筋绑扎或焊接牢靠。支护面沿水平和竖直向预埋长500-1000mm、直径50mm的PVC管作为泄水管，管子口部四周用水泥浆封固。待钢筋网编制与连接筋焊接完成后，及时喷射砼面层，本基坑采用9立方米宽压机喷射装置，喷射砼配合比严格按实验室配制单，喷射砼强度等级不小于C15，喷射厚度为60mm。在喷护过程中，注意调节好工作风压；水灰比宜控制在0.40.5之间；需调整好受喷面和喷泉头之间的距离，尽量使喷头和受喷面垂直；如一次喷射砼厚度达不到设计厚度时，应等到第一次喷射的砼终凝后再作补喷，达到规定厚度为止。土钉与砼面层连接：土钉弯头用一根加强短钢筋与钉杆焊牢，土钉锁定筋与钉杆双面焊牢，底面与加强筋焊牢。挂网喷砼的支护：基坑围护按设计规定的要求进行放坡挖土，人工修面，按设计要求人工打入钢筋土钉，挂6.5间距300×300双向钢筋网，保护层15mm，喷射C15砼厚60mm。三、轻型井点降水施工轻型井点系在基坑外围埋设井点管深入含水层内，井点管的上端通过连接弯管与集水总管连接，集水总管再与真空泵和离心水泵相连，启动抽水设备，地下水便在真空泵吸力作用下，经滤水管进入井点管和集水总管，排出空气后，由离心水泵的排水管排出，使地下水位降低到基坑底以下。井点管施工工艺程序：放线定位铺设总管冲孔安装井点管、填砂砾滤料上部填粘土密封用弯联管将井点管与总管接通安装集水箱安装排水管开动真空泵排气、再开动离心水泵抽水测量观测井中地下水位变化本工程基坑面积较大的，宜采用环形井点，挖土设备进出通道处，可不封闭，间距一般为0.81.6m，埋深根据降水深度及含水层位置决定，但必须埋入含水层内，并且比挖基坑底深0.91.2m。井点管埋设，成孔用冲击式钻机成孔，孔径为300，井深比井点管设计深50cm。井点管埋设完毕接通总管。总管设在井点管外侧50cm处，铺前先挖沟槽，并将槽底整平，将配好的管子逐根放入沟内，在端头法兰穿上螺栓，垫上橡胶密封圈，然后拧紧法兰螺栓，总管端部，用法兰封牢。井点使用时，应保持边疆不断抽水，并配用双电源以防断电。一般抽水35天后水位降落基本趋于稳定。井点降水时，应对水位降低区域内的建筑物进行沉降观测，发现沉陷或水平位移过大时，应及时采取防护技术措施。第四节 地下室工程一、施工程序轴线交接定位放线防白蚁处理底板垫层胎模砌筑底板下防水及保护层底板钢筋，墙、柱、坡道、楼梯插筋、止水带安装底板砼浇筑及外围墙板、水箱处墙板上浇400地下室柱、墙板砼浇筑地下室顶板模板支设地下室顶板钢筋绑扎地下室顶板砼浇筑地下室外墙清理（上部结构施工）地下室外墙结构验收地下室外墙防水施工、保护层施工回填土。二、地下室垫层施工本工程的垫层为土面先浇筑砼垫层，垫层的平面尺寸为地下室外框线向外延伸100，上面再做水泥砂浆找平层，然后防水层，表面还要做砼保护层。地下室垫层施工前，将表面的浮土及建筑杂物清理干净，要按设计要求复核桩顶标高，对高出部分凿除，特别清除桩顶砼浮浆；对100厚的垫层施工采用平板震动器振实，待砼初凝后，在表面找平收光。地下室的垫层浇筑完毕彻底终凝后，由于在其上面涂刷卷材，在坑、槽阴、阳角部位需用1 ：2砂浆利用50的PVC管做出圆弧，在承台及基础梁上口胎膜砌筑最上一皮砖砌筑时退出3cm的豁口，留待二次修补推出圆弧，在桩顶部位沿桩四周也做出圆弧，在整个垫层收光时，凡沟槽、坑阴角部位上下两边均不要收光，以便二次推圆弧砂浆粘接。三、地下室模板方案1、底板上的吊模本工程的地下室底板上四周用胶合板作模板的面层，50×100方子做背方连接，待底板上层钢筋网片绑扎完毕后，进行模板的安装，模板支撑采用钢筋加点焊的方法，由电焊工配合木工把定位钢筋焊在底板钢筋上层网片上，间距为700左右，测量人员把底板的标高准确定出，然后由焊工在墙板的内外侧焊钢筋三脚架，间距为600-800，三脚架支撑与模板有2cm的间隙，以调整模板的准确位置。2、地下室结构柱、墙、梁、板的模板 本工程的模板支撑系统采用钢支撑48×3.5钢管，梁底洞口侧边堵头利用50厚松板及梁侧边、顶板模板选用十八胶合板，板材具有一定的强度、刚度，无翘曲变形，支撑稳定，规格为900×1800×18。拼装时接缝处不得有较大的缝隙、避免漏浆。地下室模板支撑采用48钢管做立杆及水平杆，立杆的调节高度不宜超过5cm，可利用底部垫块进行调节。立杆的布置间距小于或等于800，立杆的设置按照建筑物开间的几何形状设计，在铺设时，可以依据墙板的模板控制线从每一开间自外向内铺设。立杆的剪刀撑每4米左右设置一道。由于顶板厚度较小荷载不大，可用用50×80楞木作为搁栅。地下室墙板：内外模板采用18厚胶合板，模板外侧设置竖向立档，间距285，立档用50×100方木制作，立档外侧设置水平方向的横档采用双48钢管，间距550，每排横档布置18中间焊止水环的对拉螺栓对拉螺栓间距570，壁板支好后用可调支顶斜撑和排架固定，并在模板底部和上部施工缝处留置清洁口。顶板：板模用18厚胶合板制作，壁板和顶板采用满堂48×3.5钢管支撑方案，在底板上搭设钢管排架，纵横方向钢管间距为900，中间纵横加水平横杆，并在横向和纵向及两壁板之间设置纵横剪刀撑，使之成为一个稳固的整体。地下室模板安装前，测量人员在基层弹出边线和双道控制线（距边线30），并将标高控制线抄到钢管架上，模板在底部最好设置清扫孔，浇注砼前封堵。模板的穿墙螺栓孔事先在加工场地弹线打孔，位置一一对应，杜绝模板安装后在墙板或柱上打孔及相临内外模板孔眼严重错位。在模板安装前涂刷脱模剂，以便拆模及增加模板的寿命。待地下室结构梁板砼强度达到100%时由现场技术人员下达拆模令，木工班组方可拆模，并在拆模区域设立警示牌，有专人看护，拆模时不得硬碰、猛敲打螺杆，以免损失砼外表面，拆模时两人一组，严禁乱扔、乱摔。对拆下来的模板分批运出地下室，有标识，并分规格码放，现场要做到工完料尽。四、地下室钢筋工程进场的钢筋，合格证和试验报告符合规范及设计要求。现场加工前施工人员要认真核对钢筋的规格、品种、型号与图纸是否一致。钢筋用塔吊吊运到各施工区域。各施工段钢筋绑扎顺序:底板基础钢筋负一层墙柱钢筋负一层顶板梁板钢筋一层柱墙插筋。钢筋的绑扎接头、搭接长度、搭接位置等按设计图纸和现行施工规范要求施工。底板上下层钢筋网间用14马凳筋，按梅花形设置支撑，柱筋脚部用附加筋与承台钢筋焊接固定；柱、墙纵筋上部用水平筋(箍)二度固定好位置，并与底板筋点焊连接，以防偏移。地下室底板钢筋分为三步绑扎：先基础梁，再绑扎底板，最后为柱插筋。基础梁钢筋绑扎成型后，垫好保护层将其缓缓放入地模内。接着，在垫层上标好底板筋间距，穿入最底层板钢筋，按规定绑扎好并固定支撑筋，再开始绑底板上层钢筋。最后安装内外壁、柱子插筋。为防止浇筑砼时产生位移，所有插筋在底板上表面处均要加水平稳固筋，并与底板筋焊牢。底板钢筋绑扎完毕后，立即对已加工成型的钢板止水带进行安装，测量人员事先根据施工要求测出其标高及其轴线，在安装时，带线，保证钢板止水带的准确位置。在焊接时，钢板止水带的搭接长度要满足规范要求，且焊接每个接头完毕，要清理干净表面的焊渣，并认真对焊缝进行检查，严禁有咬肉、透眼等质量通病发生。钢板止水带在遇到墙柱水平箍筋处采取的措施为：割断其水平箍筋，并把箍筋点焊在钢板止水带上，并在钢板止水带上下侧面附加一道水平加强箍筋。由于基础梁、底板配筋较大，在钢筋绑扎过程中，钢筋保护层采用100×100×50大小C30砼垫块，对于梁底保护层，做100×200×50（梁宽-100）的有筋砼垫快。柱子及砼墙板保护层用标准塑料卡垫块控制。为保证墙板在施工中钢筋的位置准确性，在墙板钢筋绑扎完毕后利用同墙水平筋规格的钢筋加以支撑，施工时支撑筋垂直于墙面钢筋并与纵筋绑扎牢固，支撑筋的设置呈梅花型，间距为每四排墙纵筋、四排墙水平筋设一处。五、砼工程1、砼浇筑施工段的划分墙板、柱：水平施工段总体划分为两个施工缝，地下室底板上300mm设一个施工缝；根据图纸要求，施工缝处设钢板止水带。底板：一次浇筑完毕。顶板：一次浇筑完毕。2、砼要求本工程地下室采用泵送商品砼，砼的材料及质量要求符合规范规定，流动性要满足可泵性要求、砼进场时出具砼合格证、原材料试验报告单。施工现场要取样测定坍落度并留置砼试块。在整个底板砼浇筑过程中，预先每隔约10米留设50×50×350（深）的测温孔，砼浇筑后从洞中测出底板砼内部的温度，保证砼内、外及与临近大气温差均小于25。斜面分层浇筑砼：砼的浇注采取斜面分层，自由流淌，分层分段连续浇注到顶的施工方法。自由流淌坡度约1:6。每个浇注带宽度确定为3m，相邻浇注带砼施工时间间隔保持在砼初凝之前，避免出现施工冷缝。砼表面覆盖保温控制内外温差：砼内部最高温升出现在砼浇捣后的第二天至第三天，为防止砼内外温差超过25，要采取浸水养护、覆盖保温等措施。根据计算确定砼表面覆盖薄膜、草帘等保温隔热材料厚度。为有效控制地下室底板砼表面的温度裂缝，在底板砼浇筑完毕后，务必作到二次模板搓压。振捣工艺采用二次振捣法，以提高砼的密实度，减少收缩。使用插入式振动器振捣时，时间控制在15秒左右，避免振捣后的砼表面出现浮浆层。掺加缓凝剂可以缓凝至8小时左右，对地下室施工比较有利。每层浇筑厚度不大于300，浇筑速度要连续均匀，加强振捣。底板砼由一端开始采用水平方向分段分层的方法进行浇筑，每层浇筑的厚度不大于350，第一段(层)砼初凝之前，要随即浇筑第二段(层)的砼。如此逐段向前推进，直至浇筑完毕。底板砼浇筑的虚铺厚度要略大于板厚，先用插入式振动器振捣，表面再用平板振动器垂直浇筑方向来回振捣。振捣完毕后，用刮尺、木模板抹平表面。在砼接近初凝“收水”时，安排瓦工进行砼压模工作，防止砼表面龟裂。3、砼浇筑（1）基础梁、底板浇筑每一施工段的基础梁、底板砼一次连续浇捣完成，不设施工缝。砼分层浇筑，每层厚度以300为宜，以加快热量散发，并使温度分布较均匀，同时也便于振捣密实；上层砼覆盖要在下层砼初凝之前进行。底板以上300位置设钢板止水带，并用收口网封口。在浇筑砼时，要注意防止钢筋产生位移，因此在浇筑砼过程中随时检查复核钢筋的位置，并采取措施，以保证位置正确。（2）墙板、柱砼浇筑墙体砼分层(每隔500一层)浇捣，按阶梯形进行，砼新旧接口不能超过初凝时间，每段壁板要一次连续浇灌。柱砼分层浇灌振捣，每层浇筑厚度控制在500左右。墙板柱砼浇筑待顶板有梁板模板支设完毕后进行，以便于布管人员行走、操作。布置时沿主轴线方向布设主管，每道主管间距约12-15米，浇筑时注意布料的方向，对于独立柱严禁直接冲击模板，墙板顺墙板方向下料，避免冲击墙模，可结合浇筑高度需要，使用溜槽下料。（3）有梁顶板砼浇筑地下室有梁板砼浇筑不留设施工缝。一次连续浇筑完毕。在砼初凝以前对砼进行二次振捣，排除砼因泌水在粗骨料、水平钢筋下部生成的水分和间隙，提高砼与钢筋的握裹力，防止因砼沉落而出现的裂缝，减少内部微裂，增加砼密实度，使砼的抗压强度提高，从而提高抗裂性。梁柱墙结合处钢筋较密，此处砼采用细石粗骨料，用小直径振动棒振捣为主。每段砼浇筑前确定好砼的流向，并在板面上架空铺设专门人行通道，避免在刚浇筑好的砼板面上任意踩踏。砼浇筑前，在板面竖向钢筋上抄出500高标志，并用红油漆标明， 用以控制板面标高。砼浇捣后以标志处往下量出底板面标高，拉线用长括尺将砼表面找平，随捣随抹，找好标高并使表面粗平，再用铁板压实收光打毛，保证成型美观。砼楼地面强度达到1.2Mpa以上后人员方可在上面行走。4、砼的养护砼的保温保湿对防止表面早期裂缝尤其重要。保温达到下述要求：防止砼内外温度差及砼表面梯度，防止表面裂缝。防止砼超冷，尽量设法使砼的施工期最低温度不低于砼使用期的稳定温度。防止老砼过冷，以减少新老砼间的约束。砼的早期养护，主要目的在于保持适宜的温湿条件，以达到两个方面的效果，一方面使砼免受不利温、湿度变形的侵袭，防止有害的冷缩和干缩。一方面使水泥水化作用顺利进行，以期达到设计的强度和抗裂能力。浇筑完毕的砼初凝后，用湿润的麻包袋覆盖，覆盖二层，每层麻包袋搭接缝不少于50，上下层错开，派专人养护，洒水次数以麻包袋湿润为宜，养护期不少于14天。六、抗渗砼施工地下室结构砼掺外加剂，并有良好的抗裂性能，为此，施工中要采取切实有效的防裂措施，并保证砼良好的密实性、整体性，尽量减少结构裂缝产生，提高结构自防水能力。保证砼振捣密实，砼采用插入式振捣器振捣，振捣器的操作要做到“快插、慢拔、直上、直下”。在振捣过程中将振动棒插入下层砼50左右，以消除两层之间的接缝，每次振捣延续时间，以砼表面不再显著下沉，不再出现气泡，表面泛出灰浆为止。砼振捣顺序为从浇注层开始逐层上移，以保证分层砼之间的质量。砼的泌水及浮浆处理：由于砼采用分层浇注，砼的上下层施工的间隔时间较长，且砼的坍落度较大，其内的自由水较多，故各浇注层易产生泌水层，在浇注过程中，让砼中多余的水份和浮浆沿分层斜面顺砼垫层流至低洼处，用水泵将其抽出基坑排至场外。砼的表面处理：因砼表面水泥浆较厚，在浇注砼初凝前，按标高初步用长刮尺刮平，然后用木抹板反复搓压数遍，使其表面实心且平整，在砼初凝时再用铁抹板压光，这样能较好地减少砼表面水份的散失，有利于砼养护。采用合理的浇注方法：采用泵送预拌砼连续浇注，底板和顶板采用斜层浇注法，即“分层定点，一个坡度，薄层浇注，顺序推进，一次到顶”的方法。侧墙采用水平分层浇注，尽量避免砼冷缝的出现。及时保温养护：为防止砼内外温差过大，造成温度应力大于同期砼抗拉强度而产生裂缝，宜采用保温覆盖的方法进行砼养护。这样可在一定时期内控制砼表面与内部温度之间的差值，从而达到砼不开裂的目的。保温覆盖的方法是：在砼浇注约8小时后，先在砼面覆盖一层塑料薄膜，然
