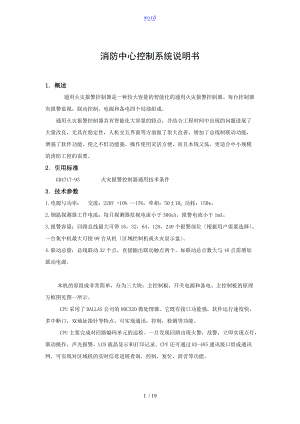

消防中心控制系统说明书.doc

word消防中心控制系统说明书1. 概述 通用火灾报警控制器是一种较大容量的智能化的通用火灾报警控制器。每台控制器有报警监视，联动控制，电源和备电四个局部组成。通用火灾报警控制器具有智能化大容量的特点，并结合工程时间中出现的问题进展了大量改良，尤其在稳定性，人机交互界面等方面做了很大改善。增加了总线制联动功能，增强了软件功能，使之不但功能强，操作使用灵活方便，而且本钱又低，更适合中小规模的消防工程的需要。2引用标准GB4717-93 火灾报警控制器通用技术条件3技术参数1.电源与功率： 交流：220V +10% -15%，单相：50±1HZ 功耗：150w。2.烟温探测器工作电流：每只探测器监视电流小于300uA，报警电流小于1mA。3.报警容量：回路总线最大可带16，32，64，128，240个报警部位根据用户需要选择。一台集中机最大可接99台从机区域控制机或火灾显示盘。4.联动总量：总线联动32个点，直接输出联动触点两个，如联动总点数大与16点需增加联动电源。本机的容组成非常简单，分为三大块：主控制板，开关电源和备电。主控制板的原理方框图见图一所示。 CPU采用了DALLAS公司的80C320微处理器。它既有接口功能强，软件运行速度快，多中断口，双地址指针等特点，可实现通讯，控制，检测等功能。 CPU主要完成对回路编码单元的巡检。一旦发现回路出现火警，故警，立即实现点灯，联动操作，声光报警，LCD液晶显示和打印记录。CPU还可通过RS-485通讯接口组成通讯网，可实现对区域机的实时信息进展查询，控制，复位，消音等功能。图一主机控制板原理图5主要特点1.采用大屏幕液晶LCD：显示各种信息，包括：实时时钟显示：故警，火警中文显示，其中首警固定显示，而后续火警故警，联动自动轮回显示；火警，故警数目显示；运行状态显示；历史数据显示；各种状态的中文菜单显示等。2.有微型打印机：可打印出所有编码单元的火警、故警、联动、隔离等信息。3.较好的人机交互界面：采用自动登记方法，通过调试键盘，可以很方便的进展编码，查询，统计等功能操作。4.提供强大的对外组网功能：主机有一个RS-485通讯口，多台通用火灾报警控制器可以组成一个集中一区域报警系统。在该种系统中，集中机在外接区域控制机的同时自身仍可带一个回路探测器，并可通过集中控制机对区域控制机进展各种控制，如复位，消音等。区域机可由通用火灾报警控制器和火灾显示盘任意组成，区域控制机、火灾显示盘最多可达99台。另外有一个为RS232通讯口，通过该通讯口，控制可与消防中心、消防联动控制器连接，实时发送火灾信息。5. 联动控制局部包括32个总线制联动和2个直接输出联动触点：通过按键可对所有联动点进展操作，联动操作与返回均有指示灯或LCD显示，其中联动又分为自动和手动两种模式。6.电源：具有主备电自动切换：备用充电；主、备电工作状态监视和充电电路自我检测等功能。备电组有两个直流12v/6.5Ah免维护蓄电池组成。控制器处于工作状态时，应将备电开关与主电开关均开启，以确保主电掉电时备电的自动切换。7. 通用火灾报警控制器在报警上采用了分布智能技术。探测器传回的信息共友种状态报警级别，分别为： 01-感烟1级报警信号 06-感温3级报警信号 02-感烟2级报警信号 08-烟温复合1级报警信号 03-感烟3级报警信号 09-烟温复合2级报警信号 04-感温1级报警信号 10-烟温复合3级报警信号 05-感温2级报警信号通用火灾报警控制器在收到这些级别的报警信号时，会根据控制器的工作模式和该探测器的报警级别的设定，确定某一级的报警信号为火警，而在此之前该探测器其它级别的报警信号如此作为预警不作报警。8. 探测器名称与对应编号： 01 烟温复合 09 放火阀 02 感温探测器 10 水流指示器 03 感烟探测器 11 防盗探测器 04 手动报警 12 消火栓开关 05 编码模块 13 压力开关 06 短路隔离器 14 报警阀 07 报警控制器 15 控制模块 08 火灾显示盘9. 联动设备名称与对应编码： 01 声光报警 17 消火栓 02 放火阀 18 压力开关 03 卷帘门 19 进风口 04 增压泵 20 送风口 05 水幕泵 21 水幕阀 06 电梯 22 防火门 07 正压风机 23 警铃 08 排烟风机 24 防烟垂壁 09 新风机 25 配电箱 10 消防泵26 气体灭火 11 喷淋泵 27 泡抹泵 12 排烟阀 28 干粉灭火 13 空调机 29 应急照明 14 电源 30 短路隔离器 15 扬声器 31报警阀 16 水流指示器6. 结构特征通用火灾报警控制器主要由控制主板，LCD液晶显示屏，控制面板和电源4个局部组成。 控制主板主要包括：CPU局部，回路与通讯接口，直接输出触点接口，打印机接口，调试键盘接口，声响报警接口，以与电源输入接口。 控制面板主要包括：LCD掖晶显示屏，火警、故障LED指示灯，电源工作状态LED指示灯，功能键以与声、光报警显示等。详见图二所示。图二通用火灾报警控制器面板图 控制面板标有“火警字样的红色指示灯，配以LCD液晶显示屏，显示火警时间、部位和火警总数。LCD液晶显示见图三所示。6.2 故障 控制面板上标有：“故障字样的黄色指示灯，配以LCD液晶显示屏，显示故障部位。 区域控制器故警显示：故警 通讯故障 区域控制器38号 12/10 10：39：20 火灾显示盘故警报告故警 通讯故障 火灾显示盘 20号 12/10 10：39：20 LCD液晶显示时火警优于故警。 当有多个火警或故警产生时，LCD液晶显示屏上的火警、故警，始终处于轮显状态。9412C-128 22：13 ：50火警 2栋12层2345 烟温复合级别 02 地址128号25/08 21：11：23 故警 1栋21层3215 烟温复合 级别 无探测器 地址 128号 25/08 21：11：23 首警 2栋12层2345 烟温复合 级别 02 地址 128号25/08 21：11：23自动有效 手动无效 火警003 故警002图四 故警状态LCD液晶显示信息9412C-128 22：13：50系 统 运 行 正 常南 京 消 防 集 团 有 限 公 司自动有效 手动无效 火警000 故警0006.4 时钟 在LCD液晶显示屏右上方显示时、分、秒，日累计误差小于一秒，并可通过“校时键校正当前时间。6.5 功能操作键 控制面板上还设有一组功能操作键，“LCD背光键、“复位键、“消音键、“自检键、“时位键、“校时键和“隔离键。通用火灾报警控制器设有专用调试键盘，其操作见第八章。6.6 LED指示灯 除了“火警、指示灯以外，控制面板还设有“消音、“隔离、“自检指示灯，直接输出联动触点局部有2个命令、2个回授指示灯。此外，还有一组电源工作状态指示灯。6.7 微型打印机 本控制器设有专用微型打印机，可打印所有火警、故警、联动、隔离等信息。打印信息说明：6.7.1 火警 火警-烟温复合 1栋12层0123号 2000/01/21 14：32：206.7.2 故警 故警-无编码 故警-无探测器 1回路034号 1栋12层0123号 2000/01/21 1回路034号 14：32：20 2000/01/21 14：32：20 故警-通讯故障 烟温复合 1栋12层0123号 2001/1/21 14：32：20 故警-通讯故障 故警-回路短路 火灾显示盘号：23 区控号：10 2000/1/21 回路号：01 14：32：20 2000/1/21 故警-电源故障 故警-打印机故障 区控号：10 区控号：10 2000/1/21 2000/1/21 14：32：20 14：32：20 6.73联动 联动命令 联动失效 防烟垂壁12号 防火阀 30号 1栋12层0123号 1栋12层0123号 0200/01/21 2000/01/21 14：32：20 14：32：20 联动执行 防烟垂壁12号 1栋12层0123号 0200/01/21 14：32：20674隔离 隔离动作 隔离失效1栋12层0123号 1栋12层0123号 0200/01/21 2000/01/21 14：32：20 14：32：2068联动控制局部 控制器配有联动控制局部。可提供2个直接输出联动接触点，64个总线联动点。联动控制，可实现“人工与“自动两种工作模式。7操作与使用 由于火灾报警控制器的重要性，因此要求每个操作人员应严格按消防部门的有关部门规定和本说明书的要求进展正确操作。7.1操作步骤7.1.1按电路图正确接线。先开控制器主电交流开关，后开备电开关，此时备电处于充电状态。通电后控制器进入系统复位状态，系统复位完毕后系统进入正常监视状态。 注：本产品具有16点/32点/64点/128点/240点各种规格，如接入点数大于系统允许的点数，系统将不能进入正常监视状态。7.1.2系统进入正常运行后，操作人员就可以进展功能键和键盘操作，可以进展编码编程输入或者查询，并可以实施控制。7控制器一旦接收到火灾报警信号将进入火灾报警状态：启动声、光报警装置，点亮“火警指示灯，LCD将显示首报警部位、级别、类型和时间，同时LCD将循环显示报警部位和火警总数，打印机将打印出火警信息，可按消音键消音，并点亮消音灯，表示火警信息依然存在。控制器根据火警情况，与时进入联动状态，迅速启动联动控制，与时参加消防灭火工作。操作人员亦可实施手动联动控制。控制器将循环显示并打印联动动作信息。当火警排除后，需经复位，控制器才进入正常监视状态。7.1.5控制器一旦接收到故障信息将进入故障报警状态：响起故警声，点亮“火警指示灯，LCD将显示首报警部位、级别、类型和时间和故障总数，打印机打印故障信息，可按消音键消音。操作人员应立即分析故障原因，迅速采取有效措施，与时排除故障，确保控制器始终处于正常监视状态。当故障排除后，需按复位键控制器才进入正常监视状态。72面板功能键的操作“LCD背光键： 按此键，可打开或关闭LCD背光。由于LCD背光灯寿命有限，因此当背光灯打开之后，假如没有与时关闭，如此控制器将在两分钟后自动关闭背光。“复位键：按此键，可使系统复位。“消音键：在有声响报警时，操作此键可关闭报警声，同时，消音灯被点亮，消音键可重复消音，而消音灯必须通过复位才能关闭。“自检键：操作此键，控制器将进展部功能检查，同时对LED指示灯，LCD液晶现实，存、打印机，声响进展全面检查。检查结果，打印机应打印“打印机正常！字样，控制器进入正常监视状态。“时位键：在“校时状态下，按此键可按年、月、日、时、分、秒顺序移动光标。当光标移至秒的低位时，再按此键即完成校时功能并退出此状态。“校时键：按此键即进入“校时状态，在“校时状态下按此键可将光标的位置加1，此时配合“时位键即可完成校时功能。“隔离键： 操作此键，用调试键盘输入隔离地址可使该隔离器动作，同时隔离指示灯被点亮.8 调试键盘通用火灾报警控制器调试键盘为专用键盘，调试键盘面板见图四。F1123F2456F3789F4ESC0ENT图四 -TB-SH9412C 控制器调试键盘定义图8.1 主菜单 按“F1键进入主菜单，LCD将显示如下菜单： 主 菜 单 1系统设置 2系统操作 8.1.1系统设置 在主菜单下按“1键进入系统设置，在此前须输入4位密码：9412，确认后才可进入。此时，LCD将显示如下菜单： 系 统 设 置1运行参数 4联动设置 2编码设置 5时间校准 3网络设置 6密码修改1. 运行参数设置 在系统设置状态下按“1键进入运行参数设置，此时，LCD将显示如下菜单： 运 行 参 数 设 置 1 自动有效 4 检测状态 2 手动有效 5 分类级别设置 3 打印有效 6 起始栋号按“1 键将选择“自动有效或“自动无效 。（1） 按“2 键将选择“手动有效或“手动无效 。（2） 按“3 键将选择“打印有效或“打印无效 。（3） 按“4 键将选择“检测状态或“运行状态 。（4） 按“5 键将进入分类级别设置，LCD将显示如下菜单： 分 类 级 别 设 置 感 烟： 1 感 温： 4 复 合： 9 此时，分别输入感烟1-3、感温4-6、复合8-10探测器的级别，按“ENT键即可。如输入为0，如此表示无效，级别由编码设置时的级别而定。如显示为tt如此应当将其值改为相应级别或置为无效，否如此会引起运行状态下无法报警。分类级别报警优先级大于探测器，当分类级别设置为有效时，在编码设置中所设的级别将无效。（5） 按“6键将进入起始栋号设置，LCD将显示如下菜单：起始栋号：此时，输入起始栋号，按“ENT键即可。2.编码设置在系统设置状态下按“2键将进入编码设置，此时，LCD将显示如下菜单： 编 码 设 置 1 编码设置 2 分段编码 3 分段去除（1） 单个编码设置 按“1 键将进入单个编码设置状态，此时，LCD将显示如下菜单：编 码 设 置1 总线编码设置2 1号直接输出触点3 2号直接输出触点按“1 键将进入总线编码设置状态，此时，LCD将显示如下菜单：编码设置： 地址：输入地址号后按“ENT键，LCD将显示如下菜单：编码设置：地址： 12 类型： 级别： 栋号： 层号： 部位： 分区：此时，分别输入各参数，按“ENT“键即可。注：如无防火分区，如此分区应当置为0，如有分区如此分区当从1开始。假如类型输入15如此LED将自动显示如下菜单：编码设置： 地址：12类型：15 设备类型：栋号： 层号：部位： 设备号：此时，分别输入各参数，按“ENT键即可。 假如该地址的编码已经设置，LCD将显示其参数，用“ 键和数字键可修改其中任仪参数，修改后按ENT“键即可。注：假如层号为负，如此输入6X，如：负2层，如此输入62即可。按“2或“3 键将进入直接输出触点编码设置状态， 此时，LCD将显示如下菜单：编码设置： 1号直接输出触点 栋号： 层号： 部位： 分区： 此时，分别输入各参数，按“ENT键即可。 假如编码已经设置，LCD将显示其参数，用“ 键和数字键可修改其中任一参数，修改后按“ENT键即可。 2分段编码设置分段编码： 起址： 终址： 按“2键将进入分段编码设置状态，此时，LCD将显示如下菜单此时，分别输入起始地址、终止地址，按“ENT键即可。分段编码后其参数均为：类型：01 级别：01栋号：01 层号：01 部位：地址号 分区：003 分段编码去除 按“3键将进入分段编码去除状态，此时，LCD将显示如下菜单：分段去除： 起址： 终址：此时， 分别输入起始地址、终止地址， 按“ENT 键即可将所指定地址的编码去除。3.网络参数设置在系统设置状态下按“3 键将进入网络参数设置，此时，LCD将显示如下菜单： 网 络 参 数 1主从机设置 2从机设置 3从机去除1主从机设置按 “1键进入主从机设置状态： 主 从 机 设 置类型： 主机此时，按“键可改变其类型 主机或从机。假如是从机，LCD将显示如下菜单： 主 从 机 设 置 类型： 从机 编码：输入从机编码后，按“ENT键即可。2从机设置假如本机是主机，按“2键将无效。假如本机是主机，按“2键LCD将显示：从机设置： 编码：输入从机编码，按“ENT键后LCD将显示：从机设置： 编码： 12 类型：火灾显示盘按“ 键可改变从机类型，是火灾显示盘或区域控制器。假如是火灾显示盘LCD将显示：从机设置： 编码： 12 类型：火灾显示盘 起始栋号： 终止栋号： 起始层号： 终止层号： 起始分区： 终止分区： 此时，分别输入各参数，按“ENT键即可。假如是区域控制器如此LCD将显示： 从机设置： 编码：12 类型：区域控制器 栋号： 层号：此时，分别输入各参数，按“ENT键即可。3从机去除 从机去除： 起址： 终址： 按“3 键将进入从机去除状态，此时，LCD将显示如下菜单：此时，分别输入起始编码地址、终止编码地址，按“ENT键即可将所指定编码地址的从机去除。 如只去除一个从机，如此起始编码地址和终止编码地址一样。4. 联动设置 在系统设置状态下按“4键将进入联动设置，此时，LCD将显示如下菜单： 联动设置： 设备号： 输入设备号，按“ENT键LED将显示： 联动设置： 地址： 012 栋号： 2 层号： 04 部位： 2134 类型：防火门 编辑01号设备的联动关系吗？ 按“ENT键进入联动关系的编辑，LED将显示：编 辑01号 设备的联动关系首先，输入运算符：“F2键表示“与、“F3键表示“或、“F4键表示“非。第一行只能输入“非或者“空，以后各行可输入“与、 “或、 “与非、 “或非。 然后，在四个小方格中分别输入联动设备的栋、层、部位高，部位第，每行输入完后自动进入下一行，每屏显示五行，满五行后自动换屏。用键和数字键可修改其中任一数字，将光标移至运算符处，按“0键可删除该运算符，按“9键可删除该行。输入或修改完后按“ENT键即可。具体格式请见第9联动触点对应设备号为65和66号。5时间校准在系统设置状态下按“5，见将进入时间校准状态，此时，LCD将显示如下菜单： 时间校准 00年02月15日 18时21分30秒移动光标可修改日期和时间，修改完后按“ENT键即可。6密码修改在系统设置状态下按“6键将进入密码修改状态，此时，LCD将显示如下菜单：请输入新密码：输入四位密码后按“ENT键即可。812系统操作在主菜单下按“2键进入系统操作状态，此时，LCD将显示如下菜单： 系 统 操 作1联动操作 3历史数据显示 2隔离操作 4烟温曲线显示1联动操作在系统操作状态下按“1键将进入联动操作状态，此时，LCD将显示如下菜单：联动操作：设备号： 联动操作： 设备号： 1 栋 号： 2 层号：03 类 型： 3 确认执行联动命令吗?输入设备“ENT键，假如没有该设备号，LCD将显示“无此设备号，请重新输入！，假如有该设备号，LCD将显示: 此时,按“ENT键即执行联动命令,按“ESC键即返回系统操作状态。2隔离操作 在系统操作状态下按“2键将进入隔离操作状态，此时，LCD将显示如下菜单：隔离操作： 地址： 输入地址号后按“ENT键，假如没有该隔离模块，LED将显示“无此隔离模块，请重新输入！，假如有该隔离模块，LCD将显示隔离操作： 地址： 33 状态： 隔离 该模块进入隔离状态？此时，按“ENT键即执行隔离操作命令，按“ESC键即返回系统操作状态。3历史数据显示在系统操作状态下按“3键将进入历史数据显示状态，假如没有历史数据，LCD将显示“无历史数据，假如有历史数据，LCD将轮显历史数据： 历 史 数 据 显 示 068 火警 2栋12层2345 烟温复合 级别 02 地址 128号25/08 21：11：23括号为其总数和顺序号。此时，按“ 或“键可按其顺序号加或减显示，按“或“键可按其顺序号加或减显示。4烟温曲线显示按“键将进入系统对各个地址烟感和温感探测器检测到的实际烟温曲线显示状态，纵坐标表示烟感和温感探测器的测量曲线，横坐标为探测器的反响时间。此时，LCD将显示如下菜单：烟温曲线： 地址： 输入地址号后按“ENT键，LCD将显示该地址改的烟温曲线：“ESC键按“ESC键可退出当前菜单，并返回上一级菜单9联动关系式使用说明在本联动控制方式上采用了联动关系表达式编辑的方式对目的联动设备进展控制。关系表达式格式如下：B1B2B3B4B1B2B3B4|A1|A2 A1|AA1，A2算符占两格，没有算符或者只有一个算符补空格；B1-4：占四格变量。关系表达式用到的算符有三种：与，或，非空格为变量为目的联动设备工作所需条件，分为两大类：点对点式和点对栋层式。第一个点是目的联动设备。点对点式在这种方式中，第二点即变量为具体的某栋某层某部位号例如编辑第一号联动设备的关系式，对应探测设备为一栋一层，部位号为1110的感烟报警器,用键盘输入：1001011 栋 层 部位号B3部位号高,B4部位号低 编辑关系完成,只要该探测报警器如此第一号联动设备动作。上例是一点对一点,假如是一点对多点,向下继续编入对应的关系算符和变量,回车“ENT完毕。点对栋层式在这类方式中，栋号加，按B2位所填容分为以下几类：1.B2小于64即具体层号,又分为2种情况 ：(1)B3255, B4报警数量:只要该栋层所有实际报警数大于等于B4,联动设备工作。(2)B3不为255,而是探测设备类型,B4报警数量: 只要该栋层该类型的探测设备实际报警数大于等于B4,联动设备工作。2B2255：B3探测设备类型，B4报警数量该栋该类型的探测设备实际报警数大于等于B4，联动设备工作。2. B2254：B3设备探测类型，B4报警数量该栋同层的该类型的探测设备实际报警数量大于等于B4，联动设备工作。假如要编辑同层不同类型的类型的探测设备，用与的关系将他们连在一起，例如：1号联动设备工作的条件是1栋同层一个烟感类型值003和一个温感类型值002的报警探测器同时报警。B1栋号+4。编辑联动关系式如下：52540030015254002001&|i. B2-253: B3起始层号,B4终止搂层号该栋从B3到B4层中,只要有一个设备探测器报警,联动设备工作。ii. B2252: B3楼层号,B4区号该区该层中只要有一个探测设备报警, 备工作。10. 联动功能按8.1.1.4联动设置输入设备号65或66进展操作,对应知识灯被点亮,联动命令已发出,此时如有回授,回授指示灯被点亮.按8.1.1.4联动设置输入设备号进展操作,此功能主要是通过控制回路中的SH9409控制模块,实现消防联动控制功能.自动总线联动控制功能是指当发生火灾报警时,不需要人工操作,而是通过部已设定的联动关系进展自动联动控制,来实现消防联动控制灭火工作.10.4在联动控制的同时打印机将打印出联动信息,LCD将显示联动控制信息.11 安装调试须知事项1.本机的一切接线检查无误后,可打开“主电和“备电开关机器进入运行状态。2. 1mm2,电源线和信号线严禁共管.在使用中应谨防受到破坏和污染.3.为防止外线对控制器的影响,控制器第一次开机时,先不接外线,待控制器本身系统工作正常运行之后,再接外线.接线时应关闭电源.4.假如控制器为集中机,如此在调试前应先将所有区域机控制机(或火灾显示盘)的本机号正确设置,区域控制机(或火灾显示盘)的本机号从1至99号.在所有区域控制机后再将集中机开机.5.系统投入试运行或正式使用后应每天按“自检键检查系统声光显示局部是否正常。确保系统始终处于正常监视状态。6.假如由于线路故障或电源故障,此时,始终不再运行按键不再响应(无声音提示)或无任何显示,如此系统处于异常状态此时应迅速查明原因,与时排除故障必要时可重新开机或复位,尽快恢复控制器的正常工作。7.机器在运行过程中要保证其供电良好,温度控制在040摄氏度围,温度应小于90%。8.控制器在安装前应每隔三个月取出开机通电一次,以保证给备电正常充电.控制器运行时,假如主电停电,备电工作时间不得超过10小时。19 / 19
