水冷空调操作说明书.doc

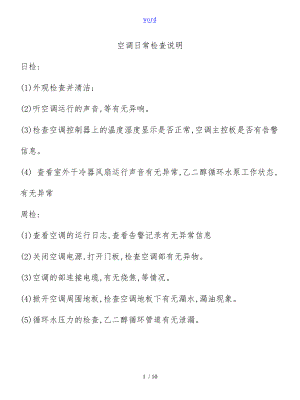

word空调日常检查说明日检: (1)外观检查并清洁;(2)听空调运行的声音,等有无异响。 (3)检查空调控制器上的温度湿度显示是否正常,空调主控板是否有告警信息。(4) 查看室外干冷器风扇运行声音有无异常,乙二醇循环水泵工作状态,有无异常 周检:(1)查看空调的运行日志,查看告警记录有无异常信息 (2)关闭空调电源,打开门板,检查空调部有无异物。 (3)空调的部连接电缆,有无烧焦,等情况。 (4)掀开空调周围地板,检查空调地板下有无漏水,漏油现象。 (5)循环水压力的检查,乙二醇循环管道有无泄漏。(6)室外 DDC 配电柜的检查,干冷器,水泵,继电器的检查。电缆有无 脱落烧焦等情况。月检:(1)检查空调的空气过滤网,如果过脏,可清洁或者更换。 (2)检查空调的干冷器运行状况,如果过脏,可清洁。 (3)检查加湿器,工作状况,可手动排空加湿罐。 (4)手动启动备份机组,手动启动备份干冷器,循环水泵的手动切换。季检:检查正常后恢复。(1) 检查制冷管道,干冷器以与乙二醇循环管道上是否有泄露。循环 管道检查是否有漏水,乙二醇循环水压力检查。压力不应低于 0.4MPA.(2)检查加湿供水管道,排水是否工作正常。必要时冲洗排水管道。 测试室漏水报警。(3)可在压缩机,加湿器工作状态先测试压缩机,加湿器的运行电流, 空调的供电电压等。检查循环水温度,以与阀门开启。(4)根据季节的需求。来对设定温度,湿度进展适度的微调。设定温度 在 20-23 度之间调整。设定适度在 40%-50%之间调整。(以参考春 秋季节,温度设置 22,湿度度设置 45。夏季温度设置 23,湿度设 置 50. 冬季温度设置 20 ,相对适度设置 40)(5)乙二醇水泵,循环水压力温度的检测。与系统自带的温度压力表压力进展校对。 (6)自动补水装置,定压装置的检查,必要时系统补水。(7)水循环系统的过滤器的检查,有无异响。必要时拆下过滤器进展 清洗。(8)循环水的乙二醇的浓度的检测。必要时补充乙二醇。STULZ空调操说明·1.STULZ空调的简单操作2.STULZ空调的保养3.STULZ空调常见故障与排除5 / 10一、STULZ空调的简单操作选择键可以选择菜单并修改参数确认键可以确认选择键所选择的功能/参数Reset(复位键)确认报警信号按此键可以消除报警声音，再次按键可以消除报警信息LED报警出啊先报警时LED灯亮LED亮/灭所选IOC开启时LED灯显示亮ON/OFF开启或关闭空调机组声音报警器出现报警时，声音报警器发出报警显示器显示数据、运行情况和信息，以便对操作员进展指导1. 开关机在关机状态，按一下红色按键开机，按键旁绿色灯亮在开机状态，按一下红色按键关机，按键旁绿色灯灭风机延时3分钟自动关机。2. 进入菜单在正常显示状态下，用选择键"< >"将光标移到所选菜单，按"OK"键后输入密码，C7000控制器为4 位数字密码，出厂设定为0000 修改参数，通过选择键"< >"将光标移动到需修改的参数上，按"OK"键后即可通过选择键"< >"进展修改，修改完毕按"OK"键确认。退出菜单需将光标移到"回上"按"OK"键3. 报警复位产生报警后，报警信息显示在屏幕上，RESET(复位)键旁的报警红灯亮，同时蜂鸣器响。按一下复位键“RESET,消除报警声音，按第二下复位键“RESET,报警信息去除，报警灯灭。有2 种报警不能直接按“RESET复位：加湿器故障的复位，需要先将加湿电路板的"21、22"接 线端子拔下再插上，然后再按复位键。两次。加湿电路板位于空调部，打开空调机右柜门即可看到。参见加湿电路板图，压缩机高压故障的复位，需要先按一下压缩机高压复位按钮黄色圆柱型，直径约5mm，再按二下复位键"RESET"。该按钮位于压缩机排气阀处的高压 保护开关上。打开空调机柜门和隔板可看到。参见高压保护开关图。STULZ空调的保养过滤网3.清理的方式是将空调关掉，待风机完全停止运行后，打开前面板或者把过滤网移出机组,直接用吸尘器吸干净。如更换,需将铁丝框拿下,再取下过滤网。4.须知事项：(1) 尽量不用水洗，以防止过滤纤维粘连，影响透气性、过滤性。(2) 建议使用原厂产品，以保证设备高效率运行。水系统开关机操作步骤开机顺序：水泵室外干冷器-室机关机顺序：室机水泵-室外干冷器水冷空调系统应急预案1.此空调室机共17台、全部设计为N+1备份有冗余系统，当其中一台空调有问题是可开启备机来给机房降温。2.空调水系统设计为环路冗余管路。当其中管道阀门有漏水现象发生时，可手动关闭漏水点前段和后端阀门、不影响整个管路系统。3.此系统设计室外干冷器为6台、设计为4+2备份有冗余系统，当其中一台有问题是可手动关闭此干冷器的供回水阀门来进展现场维修。不会影响其他室外干冷器工作。
