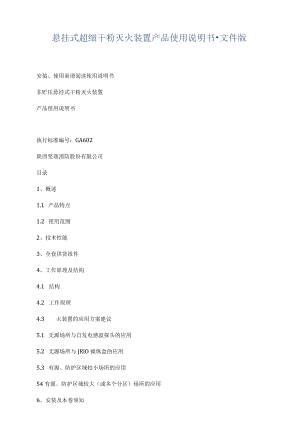

悬挂式超细干粉灭火装置产品使用说明书.docx

悬挂式超细干粉灭火装置产品使用说明书文件版安装、使用前请阅读使用说明书非贮压悬挂式干粉灭火装置产品使用说明书执行标准编号：GA602陕西坚瑞消防股份有限公司目录1、概述1.1 产品特点1.2 使用范围2、技术性能3、全套供货组件4、工作原理及结构4.1 结构4.2 工作原理4.3 火装置的应用方案建议5.1 无源场所与自发电感温探头的应用5.2 无源场所与JRlO操纵盒的应用5.3 有源、防护区域较小场所的应用54有源、防护区域较大（或多个分区）场所的应用6、安装及本卷须知6.2 灭火装置的安装6.3 安装过程6.4 安装本卷须知7、运输、贮存8、售后服务1.概述本产品使用说明书介绍了非贮压悬挂式干粉灭火装置（以下简称灭火装置）系列的两个型号：FZXA5.0-JR、FZXA8.0-JRo此系列产品采用固气转换原理，固体产气剂被激活后产生大量气体，驱动超细干粉灭火剂从装置喷口高速喷射。既能用于相对密闭的空间全吞噬应用灭火，也可用于开放的场所局部应用灭火。1.l产品特点采用ABC超细干粉灭火剂，灭火效率高；快速响应、早期抑制，喷射时间和灭火时间都小于5秒；产品安装便利，无需贮压，无需管网；灭火装置在动作时对建筑物不会造成损伤。1.2使用范围该系列产品能够迅速扑灭A、B、C类火灾和带电电器火灾。可广泛应用于冶金、石化、交通、电力、电信、能源、烟草及民用建筑等领域。适用于保护厂房、烟草仓库、物流仓库、立体仓库、飞机库、电缆隧道、电缆沟、石油化工生产及贮存等场所。该系列产品不能扑救以下火灾：（1）硝化纤维、炸药等无空气仍能迅速氧化的化学物质与强氧化剂引起的火灾。（2）钾、钠、镁、钛、错等活泼金属及其氢化物引起的火灾。不适用于以下场所：（1）爆炸危险区域。（2）人员密集场所。2技术性能型号FZXA5.0-JRFZXA8.0-JR灭火剂量（kg）5.00+0.28.0+0.3最大安装高度（m）78最正确安装高度（m）3.563.57保护空间（m3）4267保护面积（肝）（试验数据）50（安装高度7米）64（安装高度7米）灭A类火级别2A3A灭B类火级别34B34B灭火剂种类ABC超细干粉启动电流（mA）700电引发原件电阻（Q）1.1-2.0使用环境温度（）-40+50使用寿命（年）5有效喷射时间（秒）5启动方式操纵器启动、自发电感温探头启动、手动启动安装方式固定悬挂灭火装置外形尺寸（单位：mm）见下图FZXA5.0-JR型FZXA8.0-JR型3 .全套供货组件型号FZXA5.0-JRFZXA8.0-JR灭火装置1具1具固定件1件1件膨胀螺栓（M875）4套4套六角螺栓（M870）1套1套产品使用说明书1份1份合格证1份1份4 .工作原理及结构4.1 结构灭火装置由固定件、电引发元件、气体发生器、超细干粉灭火剂、外壳、喷口及封口膜片组成。其结构示意图如下:装置结构示意图4.2 工作原理当灭火装置接收到启动信号时，电引发元件启动，引燃气体发生器中的产气药柱，产生大量气体，随着瓶体内部压力迅速的增大，超细干粉灭火剂在气体推动下冲破封口膜片，迅速向保护区域内喷射并向四周扩散，形成全吞噬灭火状态，或局部灭火状态，火焰在干粉灭火剂连续的物理、化学作用下被扑灭。5 .灭火装置的应用方案建议5.1 无源场所与自发电感温探头的应用应用方式一、在无源或接线困难且防护区域较小的场所，可将灭火装置与自发电感温探头连接，即可实现自探测自启动，进而灭火。适用于强弱电间等场所。连接方式：将一具灭火装置直接与一具或多具自发电感温探头连接，灭火装置的启动线连接在自发电感温探头的“启动端子上。接多具自发电感温探头时，将自发电感温探头并联（一致极性相连一自发电感温探头“启动端子的“启字
