保温材料检测试题.docx

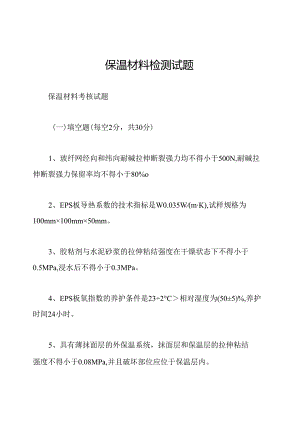

保温材料检测试题保温材料考核试题(一)填空题(每空2分，共30分)1、玻纤网经向和纬向耐碱拉伸断裂强力均不得小于500N,耐碱拉伸断裂强力保留率均不得小于80%o2、EPS板导热系数的技术指标是W0.035W(mK),试样规格为100mm×100mm×50mm。3、胶粘剂与水泥砂浆的拉伸粘结强度在干燥状态下不得小于0.5MPa,浸水后不得小于0.3MPa。4、EPS板氧指数的养护条件是23÷2°C相对湿度为(50±5)%,养护时间24小时。5、具有薄抹面层的外保温系统，抹面层和保温层的拉伸粘结强度不得小于0.08MPa,并且破坏部位应位于保温层内。6、可燃性试验，试样养护条件为23±2、相对湿度为(50±5)%,试样规格为100mmXloommX厚度，试样数量为3块。7、胶粘剂与EPS板的粘结耐水强度为M.15MPa,抹面胶浆与EPS板的粘结耐水强度为0.08MPao(二)选择题(共5题共10分，每题2分)1、50mm厚EPS板抗压强度测试拉力机的加载速度为(C)。A.5mmminB.8mmminC.6mmminD.10mmmin2、对胶粘剂拉伸粘结原强度试验，试样尺寸为40mm×40mm,试样数量为6件，通过拉力试验机测得一组数据(760N,680N,790N,1130N,860N,750N),则该胶粘剂拉伸粘结原强度为(C)OA.0.49MPaB.0.52MPaC.0.50MPaD.0.46MPa3、膨胀聚苯板胶粘剂拉伸粘接强度中胶粘剂厚度为(B)。A.6.0mmB.2.0mmC.3.0mmD.4.5mm4、耐碱玻璃纤维网布单位面积质量试验，试样(Bx数量)，在(105÷3)的烘箱内烘干Ih,然后在干燥器中冷却至室温。A.4B.6C.8D.25、抗裂砂浆拉伸粘结强度试验结果以(D)个试验数据的算术平均值表示。A.3B.4C.5D.6(三)简答题(共4题共60分，每题15分)1、简述按照JC/T992-2006外墙外保温用膨胀聚苯乙烯板胶粘剂进行胶粘剂水泥砂浆拉伸粘结强度原强度的试件成型方法？答：试件成型方法如下：(1)将胶粘剂和水泥砂浆按照规定比例拌合均匀。(2)将拌合好的胶粘剂和水泥砂浆涂抹在50mm×50mm的EPS板表面上,厚度为2mmo(3)将涂有胶粘剂和水泥砂浆的EPS板置于试验模具中,静置24h后脱模。(4)将脱模后的试件在23±2、相对湿度为(50±5)%的环境中养护28do2、简述耐碱玻璃纤维网布耐碱性的试验步骤？答：耐碱玻璃纤维网布耐碱性的试验步骤如下：(1)剪取6片试样,尺寸为100mm×100mmo(2)将试样放入装有5%NaOH溶液的容器中,在(23土2)°C的环境中浸泡28do(3)取出试样后,用自来水冲洗干净,并在(105±3)的烘箱中烘干Iho(4)在干燥器中冷却至室温后,测试试样的耐碱拉伸断裂强力和断裂强力保留率。3、简述EPS板表观密度的试验过程?答:EPS板表观密度的试验过程如下：(1)从EPS板中取出3个试样,尺寸为100mmXlOommX厚度。(2)测量每个试样的长、宽、厚尺寸,并计算体积。(3)称量每个试样的质量,精确到0.1go(4)计算每个试样的表观密度,并取3个试样表观密度的算术平均值作为最终结果。4、简述XPS板抗压强度的试验过程？答：XPS板抗压强度的试验过程如下：(1)从XPS板中取出3个试样,尺寸为100mmX100mmX厚度。(2)将试样放置在压力试验机的压板上,并调整试样位置,使其受力面与压板表面平行。(3)以6mmmin的速度加载,直至试样破坏。(4)记录试样破坏时的最大荷载,并计算出抗压强度。(5)取3个试样抗压强度的算术平均值作为最终结果。篇二：建筑节能试题建筑节能试题(一)一、填空题（每空1分，共20分）1.建筑节能主要包括建筑外围护结构节能和建筑设备节能两个方面。2.测定保温材料的憎水性时,水流量应保持在100±5mlmin的连续喷淋时间为24h。3.绝热用挤塑聚苯乙烯泡沫塑料做导热系数所采用的方法标准为热工性能测试方法第3部分:板材和管壳的热阻和热传导率的测定GB/T10294或热工性能测试方法第4部分:热流计法GBT10295o4,测定柔性泡沫塑料表观密度时，其环境要求为温度，相对湿度为。5,耐碱玻璃纤维网格布做强力时强力机的卡片夹头距为mm,加载速度为mmmino6 .按GBT8810-2005进行绝热用挤塑聚苯乙烯泡沫塑料吸水率试验，水温应为。7 .钻芯法检验外墙节能构造时，应在的方向上实测芯样保温层厚度，当实测厚度的平均值达到时，应判断保温层厚度符合设计要求。8 .抹面胶浆与膨胀聚苯板的拉伸粘结强度性能指标为，压折比性能指标为。9 .外保温工程现场检测项目中，胶粘剂与基层的拉伸粘结强度不应低于，且粘结界面脱开面积不应大于。10 .膨胀聚苯板垂直于板面方向的抗拉强度试验的试样尺寸为，试样数量为二、单项选择（每题1分，共10分）1 .板状矿物棉的宽度的测量位置为。A.距离试样两边约50mm处B.距离试样两边约100mm处C.距离试样两边约IOmm处D.样品中心线位置2 .绝热用模塑聚苯乙烯泡沫塑料进行状态调节其条件为A.温度22±2湿度45%55%B.温度23±2°C湿度40%50%C.温度23±2°C湿度45%50%D.温度23±2湿度45%55%3 .玻璃棉毡厚度的测定需要的仪器为A.直尺B.游标卡尺C.针形厚度计D.测厚仪4柔性泡沫橡塑绝热制品做真空吸水率需要在24hoA.温度23±2湿度50%±5%B.温度23±2湿度45%+2%C.温度20±5°C湿度45%±5%D.温度25±2湿度40%±5%5 .测定无机硬质保温材料的抗压强度时，试验机两支座滚轮之间的间距为Omm,若试件的厚度大于70mm时，两支座辐轮之间的间距应至少加达到制品厚度的O倍。A.200、3B.150>5C.200>4D.150>36 .建筑物隔热用硬质聚氨酯泡沫塑料类型11的压缩强度为A.150kPaB.100MPaC.80kPaD.100kPa7 .作吸水性试验时，应将样品至于水下处。A.15mmB.25mmC.5mmD.lOmm8 .镀锌电焊网其镀锌层重量应大于A.100gm2B.120gm2C.122gm2D.110gm29 .胶粉聚苯颗粒保温浆料干密度测定，要求在°C的烘箱中烘至恒重，在干燥器内冷却到室温备用。A.105±5B.70+2C.65±5D.65+210 .绝热用岩棉、矿渣棉及其制品管壳其偏心度应不小于。A.15%B.1O%C.8%D.12%三、多项选择(每题2分，共20分)1.玻璃棉制品吸湿性试验的条件为A温度为(50±2)°CB.相对湿度为(95±3)%C.调温调湿箱内保持(96÷4)hD.调温调湿箱内保持(24±l)h2 .柔性泡沫塑料的真空吸水试验要求为A.真空度85kPaB.真空度100kPaC.保持恒定的真空度3minD.试样浸吸水仪的水中E.试样要在相对湿度30%条件下进行预处理3 .测厚仪的组成部分为。A.直尺B.压板C.表架D.百分表4 .测定玻璃棉毡的吸湿性需要用到的仪器有A.天平B.电热鼓风干燥箱C.调温调湿箱D.针形厚度仪E.金属尺5 .柔性泡沫塑料绝热制品可按照GB/T10294测定其导热系数，其三个平均温度分别为。A.-20B.0C.25D.40E.706 .块状保温材料表面弯曲裂纹的长度是指A.曲线裂纹的实际长度B.裂纹在制品长度方向的最大投影尺寸C.裂纹在制品宽度方向的最大投影尺寸D.裂纹在制品厚度方向的最大投影尺寸7胶粉聚苯颗粒外保温系统耐冻融性能检测时，所选用的密封材料可以是以下那几种：A.硅酮胶B.松香C凡士林D.石蜡8.橡塑海绵真空吸水试验中，试验报告应包括A.试验标准B.试样的名称或代号C.试验真空度D,试样在水中浸泡时间E.真空吸水率9绝热用模塑聚苯乙烯泡沫塑料的出厂检验有那些项目。A.尺寸B,外观C.密度D.压缩强度E.熔结性10.岩棉制品中密度允许偏差为±15%,指的是。A.平均值与标称值之间的偏差B.单值与平均值之间的偏差C.单值与标称值之间的偏差D.单值与单值之间的偏差四、判断题（每题1分，共10分）1.绝热用模塑聚苯乙烯泡沫塑料测定氧指数需按GB/T2406进行检验，样品陈化28天。O2 .毡状矿物棉的厚度应测量3个点，取平均值O3 .表征管壳横截面内外圆的偏心程度，用厚度的极差相对于标称厚度的百分率表示叫做管壳偏心度。（）4 .保温材料材料吸水性试验的试样个数为3块。O5 .测定导热系数的方法有GB/T10297、GB/T10294和GB/T10295,仲裁时按GB/T10295oO6 .玻璃棉制品的密度要求不能出现负偏差。O7 ,镀锌钢丝网贮存中产品应贮存在无腐蚀介质、空气流通，相对湿度不大于85%的仓库中。()8 .测定膨胀珍珠岩粉的堆积密度时，应对量筒中的试样进行振动刮平。()9 .不同平均温度下测定的导热系数有所不同，说明导热系数不是物体的特有属性。O10 .测定矿物棉的有机物含量时，要在高温下对样品进行灼烧。()五、简答题（每题3分，共15分）1 .简述材料的憎水性定义及测试原理2 .什么是材料的压缩回弹率？3 简述保温材料含水率测定步骤。4 .简述玻璃棉管壳偏心度的测定方法。5 .什么是保温材料的堆积密度六、综合论述题（第1题10分，第2题15分）1 .论述制备绝热用模塑聚苯乙烯泡沫塑料导热系数样块的注意事项，其尺寸为多少，需要进行怎样的养护。2 .论述橡塑海绵板的密度和真空吸水率的测定方法。已知橡塑海绵的在温度为25,相对湿度为10%的质量为25.15g,在23,相对湿度为50%的质量为25.35g,按标准规定条件下，吸水后的质量为27.20g,请计算出试件的.真空吸水率。篇三：建筑节能试题一、多选题1.下列城市中位于夏热冬冷地区的有（AC）。A、武汉B、青岛C、长沙D、西安3 .屋面保温层的材料宜选用下列何种特性的材料（AB）。A、热导率较低的B、不易燃烧的C、吸水率较大的D、材质厚实的1 .最佳体形应该是：.ACA建筑物外围护结构的平均有效传热系数小的面，其相应面积应相对较大B建筑物外围护结构的平均有效传热系数小的面，其相应面积应相对较小C建筑物外围护结构的平均有效传热系数大的面，其相应面积应相对较小D建筑物外围护结构的平均有效传热系数大的面，其相应面积应相对较大2 .屋面节能设计要点中以下哪些是正确的:BCDA屋面保温层不宜选用堆密度较大，热导率较低的保温材料B屋面保温层不宜选用吸水率较大的保温材料C设计时应选用屋面传热系数大于或等于相应规定的限值D在设计规范中没有列入的屋面，设计人员可按有关书籍提供的方法计算该屋面的传热系数1.评价建筑外窗保温性能及隔热性能的主要参数有哪些？ABCDA遮阳系数B抗结露系数C太阳得热系数D传热系数3 .屋面的热工性能指标主要包括？ABCA热惰性指标B热阻C传热系数D热导系数1.太阳能热水器一般由哪些装置组成ACDEA集热器B散热器C储热装置D循环管路E辅助装置2.体形系数每增大0.01,能耗指标不可能增加（D）A1%B1.5%C2%D2.5%2.玻璃幕墙的三大组成部分为ABDA、基座；B、支承结构；C、石材；D、玻璃面板；E、驳抓。2.改善风环境的方式有（ABCD）A避开不利风向B阻隔冷风和降低风速C避免下冲气流D避免风旋1 .以下屋面按是其保温层所在位置分的有哪些ABCDA单一保温屋面B外保保温屋面C内保保温层屋面D夹心保温层屋面2 .以下属于门窗节能的措施是ADA减少传热量B关紧门窗C打开门窗D减少空气渗透量1 .对于建筑物来说，节能的主要途径有（CD）A增大建筑物的外表面积B加强外窗保温C提高门窗的气密性D加强外墙保温2 .围护结构的传热系数大小与（AB）有关A材料层的导热系数B材料层的厚度C材料层的大小D材料的比热E蓄热系数1、当采用热分配表加楼用总热量表计量方式时宜采用当采用户用热量表计量方式时应采用（AB）。A垂直式采暖系统B.共用立管分户独立采暖系统C分散式采暖系统D.集中式采暖系统2、对于用作蓄冷介质的共晶盐的要求正确的是：（ABD）A融解或凝固温度为58度C密度小B融解潜热大，热导率大D无毒，无腐蚀1.外保温系统经耐候性试验后，不得出现（ABCD）等破坏oA.饰面层起泡B.饰面层剥落C.保护层空鼓D.保护层脱1.热源的设计中，考虑以下哪些方面以达到节能目的ABDA锅炉选型和台数B循环水泵C室内外温差D补给水1.我国建筑热工分区用累年最冷月（1月）和最热月（7月）平均温度作为分区主要指标，用累年日平均温度（）和（）的天数作为辅助指标。CAA.>25oCB.15°CC.<5D.>302.围护结构节能措施中（）是关键措施BCA.加强隔墙保温B.提高外窗气密性C.提高窗户保温性能D.加强外门保温2.耐候性试验高温一淋水阶段含(ABC)步骤。A.升温3hB淋水IhC.静置2hD.升温8h1 ,外保温系统经耐候性试验后，不得出现(ABCD)等破坏A饰面层起泡B饰面层剥落C保护层空鼓D保护层脱落1.占建筑能耗约2/3的是(ABC)A采暖能耗B空调能耗C通风能耗D照明能耗2 .关于建筑节能保温的下列说法错误的是(BC)A建筑节能的首要工作和重点内容就是提高建筑围护结构的热工性能B门窗的绝热性能最好，是影响室内热环境质量和建筑节能的主要因素之一C从建筑保温来看，贯通式热桥最有利D节能建筑其体形系数都不宜超过0.301、夏热冬冷地区居住建筑要求节能50%的屋顶（热惰性指标DM3.0）传热系数K值应不大于BoA、0.5B、1.0C>1.5D>2.01 .建筑的体形系数还与建筑物的体形是否规整及建筑的体量大小有关。一般来说，控制或降低体形系数的方法主要有（ACD）A减少建筑面宽，加大建筑进深B使建筑体形变化更多C加大建筑长度或增加组合体D增加建筑物的层数2 .控制或降低体形系数的方法有(ABD)A减少建筑面宽加大建筑进深B增加建筑物的层数C减少建筑体长或增加组合体D建筑体系不宜变化过多3 .空调系统的能耗与其他能耗的区别是：(ABC)A空调系统所需能源品味低，且用能有季节性B系统同时存在需要冷(热、湿)量和放出冷(热、湿)量的过程C设计和运行方案的不合理会给系统带来多种无效能耗D用能有地区性1 .施工单位应当按照（八）设置各项临时设施。A.施工总平面布置图B.建筑施工平面图C.建筑结构施工图D.安装施工图2 .下列(C)不属于建筑节能措施。A.围护结构保温措施B,围护结构隔热措施C.结构内侧采用重质材料D.围护结构防潮措施1.依据建筑构件稳态热传递性质的测定一标定和防护热箱法GB/T13475-2008,试验室内不是测定墙体保温性能的项目为。ABDA、遮阳系数B、导热系数C、传热系数D、蓄热系数3 .影响材料导热系数的两个主要参数是。ADA、密度B、形状C、厚度D、含水率1.绿色建筑归纳起来就是“资源有效利用”的建筑，下面哪些条件符合绿色建筑的资源有效利用？ABCDA减少建筑材料、各种资源和不可再生能源的使用B利用可再生能源和材料C利用回收材料，设置废弃物回收系统D在结构允许的条件下重新使用旧材料1.夏热冬暖地区，门窗节能工程进场材料和设备的复验项目有(,ACDE)A、气密性B、传热系数C、可见光透射比D、中空玻璃露点E、玻璃遮阳系数2.夏热冬冷地区门窗节能工程进场材料和设备应复检的项目：(ABC)A、气密性、传热系数；B、玻璃遮阳系数;C、可见光透射比、中空玻璃露点；D、是否是安全玻璃。2.围护结构节能措施中(BC)是关键措施A、加强隔墙保温B、提高外窗气密性C、提高窗户保温性能D、加强外门保温1.围护结构的传热系数大小与(AB)有关。A.材料层的导热系数B.材料层的厚度C、材料层的大小D.材料的比热2、对于建筑物来说，节能的主要途径是有(CD)。A.增大建筑物外表面积B.加强外窗保温C.提高门窗的气密性D.加强外墙保温1 .以下哪项是可再生能源(ABD)。A、太阳能B、风能C、核燃料D、生物质能2 .节能型住宅要求窗户占墙体的面积下列哪些是错误的(ACD)?A、50%B.60%C70%D>80%1.热桥内表面温度，与室内空气露点温度比较，若低于室内空气露点温度，则有可能结露，应采取(措施？A加强保温B加强隔热措施C不采取D加中间保温1.以下建筑节能分项工程，哪些属于建筑类(ACD)A门窗节能工程B监测与控制节能工程C墙体节能工程D、幕墙节能工程E采暖节能工程2.夏热冬暖地区，门窗节能工程进场材料和设备的复验项目有(ACDE)A气密性B传热系数C可见光透射比D中空玻璃露点E玻璃遮阳系数)A二、填空题1、从利于节能出发，体形系数应尽可能的小，一般应控制在0.30以下。严寒寒冷地区建筑的体形系数应小于或等于0.42、在建筑围护构建的门窗、墙体、屋面、地面四大围护构件中，门窗的绝热性能最差。3、目前国内供热系统，包括一级水系统和二级水系统，普遍采用大流量、小温差的运行方式。4、空气调节是将经过各种空气处理设备处理后的空气送入要求空调的建筑物内，并达到室内所需要的空气参数：温度、湿度、气流速度和洁净度。5、对于带有二次回风的空调系统，可以采用调节一、二次回风比的调节方法。1.外门窗室内、外表面所受到的空气绝对压力差值。当室外表面所受的压力高于室内表面所受压力时，压力为正压。2.GB/T7106-2008,规定了建筑外门窗气密、水密、抗风压性能分级及检测方法。现有一组橙窗的单位缝长空气渗透量ql值为2.8m(mh),它对应的气密性能等级为3级3.依据建筑构件稳态热阻传递性质测定标定和防护热箱法GB/T13475-2008,标定热箱法的试件最小尺寸是1.5mx1.5m05.评价建筑外窗保温性能及隔热性能的主要参数为：遮阳系数、抗结露系数、传热系数、和太阳得热系数。1 .测量室内温度的仪表一班设在中央离地1.5m处。2 .屋面热工性能指标主要包括：热惰性指标D值、传热系数K、热阻R。3 .严寒、寒冷地区建筑的体型系数应小于或等于04当不能满足本文的规定时，须按标准进行权衡判定。4 .空调系统很多，概括起来可分为两大类：集中式空调系统和分散式空调系统。5 .在高大空间建筑物中，利用空气密度随着垂直方向温度变化而自然分层的现象，仅对下部工作区域进行空调，而上部较大空间（非空调区）不予空调或通风排热，这称为分层空调。1.体形系数是指建筑物与室外大气接触的和的比值6 .节能建筑的能耗指标与采暖度日数、空调度日书之间呈关系7 .太阳能住在设计包括和3
