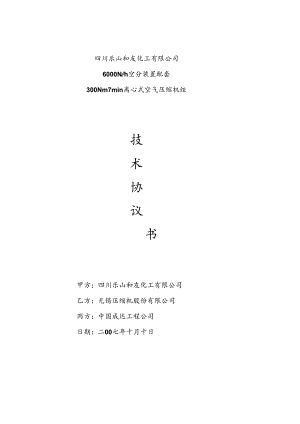

四川乐山和友化工有限公司6000Nh空分装置配套300Nm7min离心式空气压缩机组技术协议书甲方：四川乐山和友化工有限公司乙方：无锡压缩机股份有限公司丙方：中国成达工程公司日期：二00七年十月十日第一章前言第二章设计基础数据第三章标准规范第四章设计及选材第五章设备性能参数第六章供货范围第七章主要外配套厂商第八章质量保证及性能保证第九章质量限制、检验、试验及甲方监造第十章涂漆、包装、交货、运输第十一章开箱验货、缺次件处理第十二章指导安装、调试、试运行及验收第十三章培训及售后服务第十四章资料图纸交付第十五章资格证及工程业绩第十六章其它附件：数据表第一章前言四川乐山和友化工有限公司（简称：甲方）中国成达工程公司（简称：丙方）与无锡压缩机股份有限公司（简称：乙方）就甲方60万吨/年联碱项目20万吨/年合成氨装置配套6000Nh空分装置所需离心式空气压缩机组从设计及选材、采纳的标准规范、供货范围及配套厂商、性能保证及质量保证、质量限制检验试验及监造、涂漆包装交货运输、开箱及缺次件处理、指导安装调试试运行及验收、培训及售后服务、图纸资料交付等方面进行了充分细致的探讨，达成如下技术协议，此技术协议为订货商务合同的附件。设备名称：300Nm7min离心式空气压缩机组；数量：2台套。其次章设计基础数据2.1大气条件：大气压力：Kpa年平均：96.5年平均最低：95.4相对湿度：年平均：81最高：84最低：80大气温度：年平均：17.2最热月平均气温：30.7最冷月平均气温：4.4极端最高温度：38.1极端最低温度：-4.3地震烈度：7度年平均雷暴日：42.9天海拔高度：353m2. 2公用工程条件：循环冷却水：供水温度：32供水压力：0.4MPa(G)回水温度：40回水压力：0.2MPa(G)污垢系数:0.0004m2kw氯离子含量：100mglPH值：6-8沟通电源10000V50Hz3Ph380V50Hz3Ph220V50Hz1Ph气源：氮气压力：0.7MPa（八）温度：40仪表空气：0.7MPa（八）温度：常温露点：-40仪表信号：气信号：0.02-0.1MPa(G)电信号4-20mA(DC)机组安装位置(表示确认)：室内有采暧无采暧室夕卜无棚有棚第三章标准规范机组设计、制造、检验、安装、试运所采纳的标准：3. 1压缩机：压缩机制造厂三星标准性能测试标准ASMe-PTC-IO(美国机械工程师学会标准)运转振动测试标准AP1672(美国石油协会标准)齿轮AGMA(美国标准)GBJ29-90压缩空气站设计规范3. 2电动机及电气设备：JEM日本电气制造标准NEMA国家电气制造协会KS韩国工业标准3. 3压力容器：ASME锅炉及压力容器规范GB150-98钢制压力容器GB151-99管壳式换热器压力容器平安技术监察规程(99版)3.4管道与管件阀门、法兰管路及法兰JIS日本工业标准HG205923. 5标准优先原则：当上述标准或文件条款相互有冲突时，其优先原则：a.技术协议b.技术协调会/会议纪要c.标准及规范在执行上述标准过程中，当不同的标准有不同的要求时，应采纳有利于保证质量和运用性能较高要求的标准。第四章设计及选材4. 1总则：压缩机能平安牢靠有效地运行。机组噪音应避开尖叫声，发出轰鸣声；距机组1米远1米高处，噪音不超过85dB（八）o4. 2压缩机压缩机采纳整体式离心压缩机机组，齿轮增速，三级压缩，由电机通过碟片式联轴器干脆联接驱动离心压缩机。整体底座有足够的刚度和强度，能支撑压缩机主机、电机、泗滑系统，冷却系统及随机限制柜等设备，能有效限制和消退各设备的共振，设备能抗地震基本烈度8度。.1型式：整体机座，齿轮增速，三级压缩。.2压缩机机体：球铁GCD400(KS-D-4301)o.3齿轮箱：球铁GCD4OO(KS-D-4301)。.4叶轮：三元流淌设计不锈钢(17-4PH)。.5端盖：整体式，表面Sigma涂层处理。齿轮箱.1型式：水平剖分式，球铁GCD400(KS-D-4301)。.2密封：浮动式碳环密封。.3大齿轮：银格合金(SNCM439),齿面渗碳后精磨。.4小齿轮：银格合金(SNCM439),齿面渗碳后精磨。.5高速齿轮轴承：可倾瓦带推力面，自动调心，水平剖分，碳钢，表层航空巴氏合金。.6大齿轮轴承：四瓣锥面轴颈止推轴承，碳钢，表层航空巴氏合金。4.3泗滑系统型式：压缩机启动前先通过独立电机驱动的协助油泵供油，润滑压缩机系统，当压缩机启动后，主油泵已正常运行，协助油泵停止工作；在停机时，先启动协助油泵，压缩机停机，协助油泵30分钟后停止工作。当压缩机在备用状态时，协助油泵与电加热器自动协作使泄滑油保持在最佳的温度状态下，时刻打算压缩机的运行。油箱：位于主电机下，由优质碳素钢焊接而成。电加热器：4KW(由温度传感器限制)。油过滤器：10微米级，水纹纤维纸，不停机时可自由切换。主油泵：螺杆泵，电机轴驱动。协助油泵：独立电机驱动的协助油泵。油冷却器：管壳式，海军铜制作，水走管程，实际换热面积设计值1.3倍。油管：油过滤前采纳碳钢，油过滤后采纳不锈钢。4.4冷却系统抽拉式带导轨和滚轮结构的中间冷却器和后冷却器。中间冷却器便利拆卸、清洗的管壳式结构，且水走管内、气走管夕卜，水管材质为海军铜，实际换热面积2设计值1.3倍。后冷却器同中冷，实际换热面积，设计值1.3倍。每个冷却器都有气水分别装置，并带排污阀。冷却器、水分别器内壁气侧材料作防蚀处理。4.5主电机：产地：韩国原装型式：三相沟通异步电机电源：10000V/3PH/50HZ防护等级：IP23绝缘等级：F级额定功率：2100HP(1566KW)转速：3000RPM轴承形式：滑动轴承（主电机润滑油与空压机相同）启动方式：全压启动，启动时间为010秒。配有带自控的电机空间加热器。4.6限制系统型式：自动双模和恒压限制两种智能性限制运行模式，P1.C+触摸屏中文显TJTo4. 6.2P1.C限制系统通过各种传感器、变送器等数据，在最大可能范围内调整进气导流叶片角度，使压缩机保持恒定的压力；当将达到喘振点时防喘振运行系统通过调整进口导流叶片开度和放空阀的开度，使压缩机始终保持在恒定的压力下平安的无级调整运行。同时可以依据现场实际状况自主选择在恒压或自动复式限制下自动运行；也可以干脆在触摸屏内对压缩机组的一些设定参数进行相应的修改调整。为保证空气压缩机平安、牢靠运行，机组设有防喘振运行、压力自动限制、叶轮振动报警、电机爱护等平安措施。对其中涉及到机组运行平安的参数如温度、轴振动、轴承温度、定子温度等，喘振等有报警、联锁停机功能，并显示和保存该状态。就地限制柜：1就地限制柜整机限制电源为三相380V,50Hz,内部已联接好。.2就地限制柜含仪控部分和电器部分，中间用隔板隔开，仪控部分包括压缩机的开机依次和信号检测，连锁爱护，人机界面为触摸屏，电器部分包括仪控柜的配电、油泵、加热器的配电。限制项目(“”表示确认)序号项目TM系列备注显示报警停机1进口导流叶片位置*2放空阀位置*3设定排气压力*4系统排气压力*5润滑油凹凸供油压力*6协助油泵运行'*7润滑油电加热器*8末级出口压力*9末级进口温度*10润滑油油温*11油箱油温*12油箱油位*13主电机电流*14一级叶轮振动*15二、三级叶轮振动*16喘振*17喘报历史记录(24)*18I/O板故障*19程序故障*20传感器故障*21热电阻故障*22报警显示*23电源*24总运行时间*25总加载时间*26时钟计时器*27故障停机记录(20次)*28压力图线显示*29电机轴承温度*30电机绕组温度*31手动进口导叶及放空阀位置*仪表显示32进气过滤器压差*33油过滤器压差*34油箱其空度*35油位计*输出信号型号：标准RS485接口，支持MOdbUS协议，可以与甲方主控室DCS联接，同步显示限制项目，在DCS上设置1个紧急停车按钮。第五章设备性能参数5. 1设计进气条件气体介质：空气大气压力：0.990Bar（八）进气压力：0.970Bar（八）进口温度：35相对湿度：80%冷却水进口温度：32冷却水出口温升：8°C注：另配自洁式空气过滤器技术要求如下：工作温度：-4°C+40°C相对湿度：80%,短时间(如雨季)V100%电器平安：NEMA4,工业地区过滤粒度：1um过滤效率：99.96%20.5Um过滤效率：96%正常运行：150Pa-650Pa5.2300Nm3min离心式压缩机型号：SM6000排气压力：0.7MPa（八）排气温度：40°C流量：300Nm3/min（1.013Bar（八）,0,干空气）压缩机设计点的轴功率：1420KW压缩机出口流量调整范围：70%105%5. 3冷却水耗量中间冷却器：82r113h（两台）后冷却器：50m3h油冷却器：18.0m3h冷却水总量：150m7h6. 4协助油泵电机参数功率：1.5KW电压：380V7. 5仪表空气仪表空气：气量50m7h,压力0.4-0.6Mpa（G）8. 6其它机组参考外形尺寸：5800mmX2300mm×2588mm总净重：20.OT第六章供货范围乙方向甲方供应全新的原装进口三星集团Techwin公司SM6000型离心式压缩机组2台套，每台套包括：6. 1离心式压缩机主机及辅机：* 大齿轮1个，小齿轮2个。* 高效后弯式不锈钢叶轮及扩压器3套。* 水平剖分式齿轮箱1件。* 水平剖分式可倾瓦带推力面小齿轮轴承2套（4个）。* 四瓣锥面止推大齿轮轴承1套（2个）。* 浮动式碳环密封2套（4件）。* 带执行机构和定位机构的电动进口流量调整导叶1套。* 带爱护罩的碟片式联轴器1件。* 抽拉式作防腐处理的中间冷却器2个。* 抽拉式作防腐处理的后冷却器1个。* 带快开卡箍接头的内部作防腐处理的级间气体管道1套。* 整体机座1件。* 放空阀组件1套。* 放空消声器1套。* 止回阀1套。* 进、排气膨胀节各1件。9. 2管道系统6.2.1水路：乙方的供货范围包括从压缩机组总进水口配对法兰起先至总出水口配对法兰止的全部水管路（含联接件），各级冷却器排污管道（至排污阀止）也属乙方供货范围。气路：乙方的供货范围从压缩机组进气配对法兰起先至排气膨胀节出口配对法兰止的全部气管路（含联接件）。6. 2.3油路：乙方供应完善的油路系统一套，包含以下部件。* 内部做防腐防锈处理的油箱1件。* 主轴干脆驱动的主油泵1件。* 单独电机驱动的协助油泵1件。* 泗滑油吸入粗过滤器1件。* 1O微米级的双油过滤器2件。* 油温限制阀和油压变送器1套。* 润滑油电加热器1件。* 壳管式油冷却器1件。* 油箱真空表1套。* 油位计1件。* 油路系统溢流阀1件。* 平安牢靠的气动式排油雾器1件。* 机内不充装涧滑油，甲方自购（润滑油举荐用壳牌ISO#VG32、美孚450#)o6. 3电气及仪控* 主电机（IoKV/3PH/50HZ异步电机，全压启动）1台。* 就地限制柜（含仪控部分和电器部分）1套。P1.C可编程逻辑限制器，触摸显示屏。P1.C程序密码权归甲方；乙方备份P1.C程序交付甲方。* 传感元件1套： 用于压力爱护的压力变送器。 末级进气温度传感器。 泗滑油油压变送器。 泗滑油油温传感器。 协助油泵运行限制器。*测振元件（一、二、三级测震探头，电线，传感器）3套。*显示仪表1套进气过滤器压差指示。油过滤器压差指示。*供电：甲方负责将IOKV电缆接至高压电机接线端子，380V电缆接至就地限制柜接线端子。*电控信号：甲方负责就地限制柜与高压启动柜之间连接信号电缆。 就地限制柜送至高压柜的启动信号（常开，启动闭合，单脉冲信号）。 就地限制柜送至高压柜的停止信号（常开，停止闭合，单脉冲信号）。 高压柜送至就地限制柜的运行信号（常开，运行闭合保持）。*仪控信号：甲方负责就地限制柜P1.C与主控室DCS连接电缆，甲方DCS组态时，乙方供应支持。*仪表气：甲方负责将仪表气送至空压机组接口。6. 4专用工具1套7. 5随机备品备件*油过滤器芯2件。*油雾过滤器芯1件。6.6两年备件清单表（价格另计）产品名称规格型号单位数量备注油过滤器滤芯只4油雾过滤器滤芯只2振动探头Oi振动传感器只I振动传感器电缆根I气压传感器件1油压传感器只1主油泵联轴器套1主油泵联轴器弹性体CZ1排气单向网只1电动推杆OI热电阻模块件IIGV电容只I电池CP1.8580只1液位开关tIIGV轴承只1第七章主要外配套厂商8. 1主电机韩国原装第八章质量保证及性能保证9. 1质量保证体系三星集团Techwin公司长期致力于飞机发动机及相关产品的设计、制造、修理、装配等领域，基于飞机发动机方面所积累的阅历和技术，开发了陆地应用的透平压缩机、涡轮增速器及气轮发电机组等产品。由于三星产品是诞生于空中，具有航天航空特色，把用于空间要求的质量保证应用于透平压缩机，以115%超速及400个加卸载循环做耐久性及性能试验，通过了英国认可的IS09001质量认证，同时符合航空航天及军用标准。欧盟CE标记质量保证体系8.2性能保证8. 2.1乙方保证供应的空气压缩机组技术参数符合：* 流量：300Nm7min(1.013Bar（八）,0,干空气)，无负偏差。* 排气压力：7.OBar（八）* 排气温度：40°C*机组在正常操作条件下无故障连续运行时间8000小时。8. 2.2主要零部件的正常运用寿命：*主机运用寿命不小于25年。*一、二、三级叶轮，大小齿轮的运用寿命不小于20年。*主机轴承和进口导叶的运用寿命不小于10年。8. 3质保期质保期为运行验收后12个月或到货后18个月，两者以先到者为准。重要零件因设计和制造质量问题损坏，乙方负责免费更换。更换后，机械保证期自更换之日起一年内有效。第九章质量限制、检验、试验及甲方监造9. 1依据上述设计制造检险标准要求进行质量限制、检验及试验，由于乙方对压缩机组的整体负责，因此乙方可以进行其认为必要的检验和试验。9. 2乙方应以书面的形式通知甲方，在甲方工程管理监造人员到场或供应有效的检验资料并取得甲方的书面认可后方可进行下一阶段的工作，乙方对驻厂监造人员供应便利。9. 3在最终检验时，甲方有权利检查压缩机组整个生产过程的质量检验及试验的记录，并有要求说明的权利。但甲方的检查并不免除供方所担当的质量责任。9. 4压缩机组生产、检验及试验安排、监造表由乙方供应，甲方依据工程整体进度安排确认后实施。9. 5压缩机组在乙方厂内生产，乙方如须要外协生产或外购的设备及零部件，均需书面告知甲方备案或认可，如有特别状况须要更改生产或外购厂家时也要书面征得甲方同意。乙方对外协件或外购零部件的质量负责。9. 6如甲方确认乙方所选设备或材料不满意要求时，有权要求乙方进行更换。第十章涂漆、包装、交货、运输10. 1涂漆按三星集团TeChWin公司空压机组产品规定。10. 2包装按韩国三星集团出口标准包装。10.1 0.3交货批次：一次性交货。10.4 运输应符合海运、铁路、马路货物运输规定。10.5 是人民币合同，乙方负责运输到甲方安装现场，甲方负责卸货。若是美圆合同，乙方负责运输到甲方指定的港口，甲方负责提货。第十一章开箱验货、缺次件处理11.1开箱验货11. 1.1开箱验货前，甲方电话通知乙方派遣代表到达现场一起开箱，若乙方代表不能到达现场，乙方应向甲方发传真确认托付甲方干脆开箱（若有缺次件，乙方认可）。11. 1.2甲乙双方代表在开箱验货时，一是按清单点检数量，二是检查外观质量，明细缺次件，双方代表签字确认，双方各持一份作运行验收或存档备案。11. 2缺次件处理11.2.1缺件处理：乙方补齐或由于工程安装进度太紧，乙方可托付甲方代购或加工，发生费用从乙方设备款中扣减。11.2.2次件处理：乙方更换或双方商务协商，扣减设备款费用达成一样并经甲方技术评审同意后，甲方可让步接受（即降低运用等级）。第十二章指导安装、调试、试运行及验收12. 1乙方负责指导甲方（或安装单位）安装主机、辅机、管道等。压缩机调试时，甲方提前十天书面通知乙方，乙方派电气和机械专业技术人员对压缩机进行免费调试。12 .2轻负荷试车：部分负荷试运前，乙方向甲方提出负荷试运方案，由现场试运负责人组织实施，甲方、乙方派人参与调试试运行。在工作转速下运转8小时，试运行结束后，由乙方、甲方代表在轻负荷试车报告上签字。13 .3满负荷试车：甲方提前10天通知乙方，由甲方、乙方的代表按订货压缩机的参数及标准，对机器进行72小时满负荷运转，符合要求后，在72小时满负荷试车报告上签字。12. 4验收：压缩机组投产达标后，在质保期到期前，乙方须向甲方提出申请运行验收，并出具：12 .4.1供货到货齐全手续。13 .4.2图纸资料交付齐全手续。12. 4.3轻负荷试车报告。12. 4.4满负荷试车报告。12. 4.5正常运行记录复印件。甲方接到申请报告后，组织运行验收，并出具运行验收报告。第十三章培训及售后服务13. 1乙方有经韩国三星专业技术培训的技术服务人员免费对甲方操作维护人员进行现场技术培训。13.2在压缩机运行期内可随时供应免费询问服务。13. 3乙方派员到甲方现场指导安装，直至机组验收完毕。14. 4在质保期内，若确因质量问题而引起损坏或不正常工作，乙方在接到甲方传真件（证明文件）后24小时内派员赶到现场供应免费修理服务，售后服务人员久拖不到或不能解决问题，质保期延期相应的拖延时间，在质保期内如因甲方运用不当或在质保期外，不能正常工作，乙方对产品供应收取成本的终身修理。15. 5乙方用户服务仓库存有离心压缩机零配件，可以满意甲方的正常需求，同时国内本土化的售后服务可解决甲方的后顾之忧。第十四章资料图纸交付16. 1乙方负责供应用于工程设计、安装、操作及修理、检验的全部资料。乙方负责向甲方及设计院供应的图纸资料如下：14.1.1交付资料份数：单位：中国成达工程公司中间资料：2份，最终资料：2份通讯地址：四川成都人民南路四段28号收件人：徐世元邮编：610041电话：028-85582133-6958传真：028-85521668单位：四川乐山和友化工有限公司中间资料：2份，最终资料：2份通讯地址：四川乐山五通桥牛华镇收件人：龙光文邮编：614800电话：0833-3207661传真：0833-3209333单位：无锡压缩机股份有限公司通讯地址：无锡市复兴路151号723房联系人：李小宁华乐民邮编：214026电话：0510-2703083传真：0510-2703083028-85566201028-8556166214. 1.2技术协调会在合同签订后在成都召开。14. 2商务合同生效后，乙方30天内向甲方、丙方供应如下资料：* 设计数据表* 配件清单* 公用消耗表* 设备总图* 外形尺寸图* 设备基础图* 气路系统图* 油路系统图* 设备安装图* PID图* 电气原理图* 限制原理图* 限制柜盘面及外形图* 电机数据表* 电机外形图14.3交货时，乙方向甲方供应如下资料：* 产品质量合格证书* 压力容器检验证书* 安装、操作、运用、维护说明书* 性能数据表* 性能测试表* 技术图纸第十五章资格证及工程业绩清单15.1资格证15.1.1通过IS09001质量认证，并符合航空航天及军用标准。15.1.2通过欧盟CE标记认证。15.2主要工程业绩15.2.1和友化工250NmVmin1台，运行正常。15.2.2吴江热电250Nm7min2台，运行正常。15.2.3江苏澄西船厂250NmVmin2台，运行正常。15.2.4河北唐钢300NmVmin5台，运行正常。15.2.5重庆碱胺250NmVmin1台，订货。第十六章其它16.1本协议书一式三份，甲乙丙三方各持一份，各方代表签字生效。16.2未尽事宜，协商解决，形成各方履行的会议纪要。附件：数据表甲方：四川乐山和友化工有限公司甲方代表：电话：0833-3207661传真：0833-3209333乙方：无锡压缩机股份有限公司乙方代表：电话：传真：丙方：中国成达工程公司丙方代表：电话：028-85521556传真：028-85521666/8
