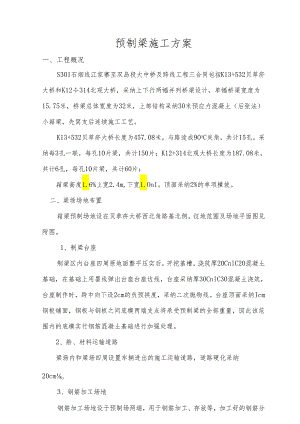

预制梁施工方案一、工程概况S301石烟线江家寨至双岛段大中桥及跨线工程三合同包括K13+532贝草疥大桥和K12÷314北观大桥，采纳上下行两幅并列桥梁设计，单幅桥梁宽度为15.75米，桥梁总体宽度为32米，上部结构采纳30米预应力混凝土（后张法）小箱梁，先简支后连续施工工艺。K13+532贝草疥大桥长度为457.08米，与路途成9OoC夹角，共计15孔，采纳每3孔一联，每孔10片梁，共计150片；K12+314北观大桥长度为187.08米，共计6孔，每孔10片梁，共计60片；箱梁高度1.6%上宽2.4m,下宽1.On1。顶面采纳2%的单项横坡。二、梁场场地布置箱梁预制场地设在贝草疥大桥西北角路基北侧，征地范围及场地平面图见附图。1、制梁台座制梁区内台座四周原地面整平压实后，开挖基槽，浇筑厚20CnlC20混凝土基础，在基础上用墨线弹出台座台座边线，台座采纳厚30CnlC30混凝土浇筑，台座制作时，跨中向下设2cm的负预拱度，采纳二次抛物线。台座顶面采纳Icm钢板铺面，钢板与钢板之间底模两端支点将承受预制梁的全部重量，因此该范围内的底模实行钢筋混凝土基础进行加强处理。2、舲、材料运输道路梁场内和梁场四周设置车辆进出的施工运输道路，道路硬化采纳20cmo3、钢筋加工场地钢筋加工场地设于预制场两端，用于钢筋加工、存放等，加工好的钢筋分类挂牌存放，并搭设钢筋棚防护。4、排水设施制梁场区内地面按2%排水坡设置，并于四周和存梁两台座中间设置排、截水沟，确保降水及施工用水顺当排出场外。O依据预制梁的数量先在预制场布置11个箱梁台座（依据现场状况可斟情增加）。每个台座长31m,宽与箱梁底面同宽，高0.3m。台座间距为4.5m及6.Imo3、龙门吊机的布置移梁龙门吊机设计跨径为23m,考虑箱梁架设高度，移梁龙门吊机设计净高为9展每台龙门吊都安装有5吨的电动葫芦，用以安装模板和浇筑混凝土。4、钢筋棚的布置钢筋篷设在1.K6+775左侧，详见梁场布置图。三、主要施工方案和操作工艺1、钢筋制作与安装钢筋下料、制作在钢筋加工棚进行，运至预制场装配成型，钢筋连接采纳搭接焊，钢筋下料时要适当配料，使之在成型焊接时接头能按规范要求错开设置。严格按规范要求做好钢材的进货、下料、弯制、连接等工作。底板、腹板及隔板钢筋的绑扎干脆在模内进行，顶板钢筋骨架先分成几节做好,待内模安装完毕后用专用吊架起吊拼接。钢筋制作安装及管道固定。一般钢筋采纳在加工厂制作成型后，现场绑扎安装施工。在安装并调好底模及侧模后，沿底模纵向安放舲预制块，起先底板和腹板一般钢筋绑扎及预应力管道的预设，然后安装内模，再邦扎顶板钢筋及预应力管道。钢筋制作及安装，允许误差规定如下：桥面筋与设计位置的偏差不大于IOnlm。如桥面主筋与腹板蹬筋相碰，可略为移动桥面主筋，此时偏差值可不受此限制。蹬筋，底板横向、纵向钢筋间距偏差不大于15mm。蹬筋不垂直度（横向偏差垂直位置）不大于15m11°钢筋骨架安装位置偏差：顺梁向：不大于Iomm横梁向：保证爱护层厚度爱护层厚度与设计尺寸的偏差不大于5mm,且保证为正误差。定位网钢筋：孔眼尺寸：+3、-0竖向位置：跨中4m范围内4mm；横向位置：6mm其余部份：6mm；其它钢筋偏移设计位置不大于1511m0同一截面内钢筋接头不得超过50%,且接头应错开50OnInl以上。为防止灌注混凝土将桥面钢筋压弯影响质量，应将桥面上下层钢筋间加设支撑铁件。钢筋制作应采纳机械切割和成形。长度误差±10mm,弯起钢筋位置：±15mm;弯起钢筋高度：±5m2、箱梁模板模板构造：模板分内模、外模、堵头模、底模。底模用14m钢板垫在台座顶面上，以保证箱梁底的光滑度。外模面板运用6mm钢板，内模面板运用5mm钢板，模板施工：A、立模：拼装外模时用小龙门吊把外模分块模板吊到所要制梁的制作台，依次不能颠倒。先拼边模，然后拼端头部分。拼两边模时先用对拉螺杆将模板基本固定好，再拼两端吊装孔及三角垫块，拼三角垫块必需采纳Im水平尺或水准仪抄平，限制其高度误差不大于±2m11,而后拼装端头模。拼完后对边模的水平、接缝以及模隔板模进一步调整，位置精确后固定对拉螺杆。内模预先分几节拼好，待底、腹板钢筋安装到位后用小龙门吊吊进箱内进行拼接，拼出的内模应平整、无坑洼、无翘曲现象、接缝严密。内模拼装好后装上限位槽钢，以免上浮。B、拆模：拆外模时，首先拆出端头模板及端隔板模板及中隔板堵头模，然后松对拉螺杆和两边支撑，拆除两边侧模，因为模板属大面、小厚度钢结构，侧向刚度不大，所以在拆除、起吊等作业时应防止模板发生塑性变形。内模拆除先将先拆板用拆模器拆除，解除了内模的环状构造后依次将内模拆完。3、预应力筋施工30m箱梁预应力钢束采纳s15.24的钢绞线（标准强度Ryb=1860Mpa）,30m箱梁锚具采纳OVMI5-4、OVMl5-5o4、水纹管施工30m箱梁的锚具采纳OVM型及其配套设备。钢束管道采纳55mm型水纹管，锚下限制力为1395Mpa（短束为1358Mpa）o预应力管道的位置按设计要求精确布设，并采纳每隔50cm一道的定位筋进行固定，接头要平顺，外用胶布缠牢，在管道的最高点设置排气孔。同时将锚垫板坚固的安装在模板上，并与孔道对中，与孔道端部垂直，不得错位。预应力筋穿束前对孔道进行清理，穿束采纳人工从一端送入或用金属网法。浇筑校前，对铺垫上的压浆孔进行封堵，防止浇筑校时漏浆堵孔。A、水纹管在安装前应通过IKN径向力的作用下不变形，同时应作灌水试验，以检查有无渗漏现象，确无变形、渗漏现象时方可运用。B、因孔道较长且带弧度，采纳两根水纹管接头，从两端穿入，中间连接采纳大一号型的水纹管。接头管的长度为200mm,其两端用密封胶带封裹，安装时，应事先按设计图中预应力筋的曲线坐标在箍筋上定出曲线位置，固定时应采纳钢筋支托，间距为30OnIn1。钢筋支托焊在箍筋上，箍筋底部垫实。水纹管固定后，用铁丝扎牢，以防浇筑混凝土时螺旋上浮而引起严峻的质量事故。水纹管安装后，检查其位置、曲线形态是否符合设计要求，接头是否牢靠，完好。5、混凝土浇注及养生钢筋和模板安装完毕，经自检合格、监理工程师检查验收并签认后进行混凝土的浇筑施工。浇筑到顶后刚好整平、收浆。A、浇注依次：底板混凝土浇注一腹板混凝土浇注一顶板混凝土浇注。B、浇注混凝土施工：混凝土用混凝土搅拌运输车运到预制厂，装灰斗由小龙门吊吊灰斗入模。施工时道路必需平整通畅，保证舲自搅拌完成后IOmin内入模浇注。浇注底板时，应从跨中向两端浇注，采纳插入式振动器与平板式振动器捣实整平。在卸料时料斗越靠近底板越好，自由倾落度不大于30cm,以免球碰击钢筋使砂浆与石子分别，端部钢筋较密，应特殊留意捣固密实。底板混凝土面应限制在设计面高度以下05mm,以保证内模能精确就位。当内模吊装完成经检查合格后马上进行腹板聆浇注，上料方式用料斗将料倒在一块大钢板上，用铁铲铲入腹板中，依据梁高腹板硅分成24层进行浇注，采纳装在侧模上的附着式振动器和插入式振动器振捣，振动器应插入上一层顶面510cm以保证层间良好的连接，插入式与附着式振动器应同步进行，即振动棒在哪里振捣就开哪里的附着式振动器。腹板浇注时应两侧同步进行，严禁用振动棒使混凝土在腹板内做长距离流淌。进行顶板混凝土浇注，上料方式是干脆将料倒在顶板上，自由倾落距离不大于30cm,顶板由平板式和插入式联合捣固。先用插入式振动器捣实，然后用平板振动器拖平，最终用抹子抹平，使梁顶面平整。C、混凝土养生：冬季为加快混凝土强度增长速度，加速台座的周转,确定采纳蒸汽养护，蒸气养护分四个阶段进行：静停阶段：就是指混凝土浇筑完毕至升温前在室温下先放置一段时间。这主要是为了增加混凝土对升温阶段结构破坏作用的反抗力。一般需2-6小时。升温阶段：就是混凝土原始温度上升到恒温阶段。假如温度急速上升，会使混凝土表面因体积膨胀太快而产生裂缝。因而必需限制升温速度，一般为10-25。C/h。恒温阶段：是混凝土强度增长最快的阶段。恒温加热阶段保持90%-Io0%的相对湿度。降温阶段：在降温阶段内，混凝土已经硬化，如降温过快，混凝土会产生表面裂缝，因此降温速度应加以限制。D、浇注混凝土时应留意的问题：浇注箱梁混凝土除应按一般混凝土浇注的规定外，尚应留意以下几点：a、模板、钢筋、管道、锚具和预应力钢材经监理工程师检查并批准后，方可浇注混凝土。b、在混凝土浇注和预应力张拉前，锚具的全部支承表面（例如垫板）应加以清洗。c、拌和后超过45min以后的混凝土不得运用。d、箱梁混凝土应水平分层、一次浇注完成。e、为避开孔道变形，不允许振动器触及水纹管。f、梁端部锚固区，为了保证混凝土密实，宜运用外部振动器加强振捣，集料尺寸不超过两根钢筋或预埋件间净距离的一半。g、混凝土立方体强度未达到1520Mpa时，不得拆除模板。h、混凝土养生时，在收浆后尽快予以覆盖和洒水养护。一般在常温下校的洒水养护时间不少于7天。对为预应力钢束所留的孔道应加以爱护，严禁将水和其他物质灌入孔道，应防止金属管生锈。6、模板拆除模板拆除遵循先支后拆，后支先拆的依次；非承重侧模板应在校强度能保证其表面及棱角不致因拆模而受损坏方可拆除，时间可按下表限制：制孔器抽拔时间参照表环境温度（）抽拔时间（三）环境温度（°C）抽拔时间（三）30以上320-105830-203510以上812拆模的程序：拆除拉杆，包括待拆模板微调支撑、紧固侧板底板的下拉杆和顶板上拉杆。拆除与待拆模板相邻的接缝，清除渗进缝内的水泥浆，以消退或削减模板间的粘结力。模板的拆除采纳龙门吊和手拉葫芦进行拆除。吊移存放。模板离开梁体后，当移出肯定的空隙后，再起吊，避开直吊时梁体和模板碰撞，然后吊运到存放处，清洗、修理、涂油保养供下次运用。7、检查、清理预留孔道预留孔道应在制孔后用通孔器检查，若发觉孔道堵塞，清除孔道内的杂物为预应力筋穿孔创建条件。8、预应力束的制备对进场的钢绞线按要求进行检验，检验合格后才能投入运用。预应力钢绞线的下料长度，为孔道的净长加上构件两端的预留张拉用的预留长度；预应力束的切断采纳砂轮切割机，以保证切口平整，线头不散。禁止采纳电弧切割下料。钢绞线切割时，在每端离切口30-50mm处用铁丝绑扎。钢绞线的盘重大、盘卷小、弹力大，为了防止在下料过程中钢绞线紊乱并弹出伤人，事先制作一个简易的铁笼。下料时，将钢绞线盘卷在铁笼内，从盘卷中心逐步抽出，以策平安。钢绞线的编束用20号铁丝绑扎，铁丝扣向里，间距l1.511°编束时应先将钢绞线理顺，并尽量使各根钢绞线松紧一样。绑好后的钢绞线束编号挂牌堆放。9、预应力束的穿束预应力钢束在穿束前应排列理顺，沿长度方向每隔2m3m用铁丝捆扎一道。穿束一般采纳人工干脆穿束，也可借助一根5的长钢丝作引线，用卷物机进行穿束。10、预应力筋张拉与锚固A、打算工作a、混凝土强度检验预应力筋张拉前，需供应构件混凝土的强度试压报告。当混凝土的试件强度达到设计强度的100%以后，方可施加预应力。(在蒸汽养护，80的温度条件下，64小时强度可达到90%,在不低于强度等级的90%时可进行第一次张拉，张拉后即可移梁，在存梁场当校强度达到IO0%后，进行其次次张拉。)b、构件端头清理构件端部预埋钢板与锚具接触处的焊渣、毛刺、混凝土残渣等应清除干净。c、安装锚具与张拉设备依据预应力筋张拉锚固体系不同，分述于下。（八）钢绞线束夹片锚固体系：安装锚具时应留意工作锚环或锚板对中，夹片匀称打紧并外露一样；千斤顶上的工具锚孔位与构件端部工作锚的孔位排列要一样，以防钢绞线在千斤顶穿心孔内打叉。(b)安装张拉设备时，对直线预应力筋，应使张拉力的作用线与孔道中心线重合；对曲线预应力筋，应使张拉力的作用线与孔道中心线末端的切线重合。B、预应力筋张拉依次用四台千斤顶横向对称张拉、两头同时张拉(详细张拉依次如“3OnI箱梁张拉依次图”所示)。30m箱梁张拉顺序详细张拉依次为：N2->N3N1->N4钢绞线张拉程序Of初应力focon（持荷2min,锚固）每次张拉均应量测伸长值。D、张拉伸长值校核预应力筋张拉时，通过伸长值的校核，可以综合反映张拉力是否足够,孔道摩阻损失是否偏大，以及预应力筋是否有异样现象等。因此，对张拉伸长值的校核，要引起重视。预应力筋张拉伸长值的量测，应在建立初应力之后进行。其实际伸长值41.应等于1.=1.1+1.2式中口一一从初应力至最大张拉力之间的实测伸长值；1.2一一初应力以下的推算伸长值（可采纳相邻级的伸长度，预应力钢材张拉后，应测定预应力钢材的回缩量与锚具的变形量，其值不得大于611三,如大于此值，应重新张拉，或更换锚具后重新张拉。E、张拉留意事项a预应力钢材的断丝、滑丝，不得超过下表”后张预应力筋断丝、滑丝限制数”的规定。如超过规定数，应进行更换；如不能更换时，可提高其他束的限制张拉力作为补偿，但最大张拉力不得超过千斤顶的额定实力，也不得超过钢绞线或钢丝的标准强度的80%。后张预应力筋断丝、滑丝限制数类别检查项目限制数钢绞线束每束钢丝断丝或滑丝1根每束钢绞线断丝或滑丝1丝每个断面断丝之和不超过该断面钢丝总数的1%b、在张拉完成后，测得的延长量与计算延长量之差应在±6%以内,否则应实行以下的若干步骤或全部步骤：（八）重新校准设备；(b)对预应力材料作弹性模量检查；(C)放松预应力钢材重新张拉；(d)预应力钢材用润滑剂以削减磨擦损失，仅水溶性油剂可用于管道系统，且在灌浆前洗掉；(e)监理工程师对预应力张拉认可后，预应力钢材应予锚固。放松千斤顶时应避开振动锚具和预应力钢材；(f)预应力钢材在监理工程师认可后才可截割露头，梁端锚口应按图纸所示用水泥砂浆封闭。c、在预应力作业中，必需特殊留意平安。因为预应力有很大的能量,万一预应力筋被拉断或锚具与张拉千斤顶失效，巨大能量急剧释放，有可能造成很大危害。因此，在任何状况下作业人员不得站在预应力筋的两端，同时在张拉千斤顶的后面应设立防护装置。d、操作千斤顶和测量伸长值的人员，应站在千斤顶侧面操作，严格遵守操作规程。油泵开动过程中，不得擅自离开岗位。如需离开，必需把油阀门全部松开或切断电路。e、张拉时应仔细做到孔道、锚环与千斤顶三对中，以便张拉工作顺当进行，并不致增加孔道摩擦损失。3工具锚的夹片，保持清洁和良好的润滑状态。新的工具锚夹片第一次运用前，在夹片背面涂上润滑脂，以后每运用510次，应将工具锚上的挡板连同夹片一同卸下，向锚板的锥形孔中重新涂上一层润滑剂，以防夹片在退契时卡住。润滑剂可采纳石墨、二硫化铝、石蜡或专用退锚灵等。g、多根钢绞线束夹片锚固体系如遇到个别钢绞线滑移，可更换夹片,用小型千斤顶单根张拉。h、每次张拉完毕后，应检查端部和其他部位是否有裂缝，并填写张拉记录表。i、预应力筋锚固后的外露长度，不宜小于3011i111q其次次张拉完成后用混凝土封裹，以防腐蚀。11、孔道压浆预应力钢材张拉完成后，利用灌浆泵将水泥浆压灌到预应力筋孔道中去，其作用有二：一是爱护预应力筋，以免生锈；二是使预应力筋与箱梁混凝土有效的粘结，以限制超载时裂纹间距与宽度并减轻梁端锚具的负荷状况。因此应特殊重视孔道压浆。A、压浆材料a、运用不低于42.5一般硅酸盐水泥配制的50号水泥浆，水灰比一般在0.40.45之间，所用水泥龄期不超过一个月。b、水泥浆中可掺入监理工程师同意的减水剂及膨胀剂，掺量由试验确定。但是不应掺入铝粉等锈蚀预应力钢材的外加剂。B、灌浆设备：采纳活塞式注浆泵压浆。C、施工留意事项a、在压浆前，吹入无油分的压缩空气清洗管道，接着用含有0.01kg1.生石灰或氢氧化钙的清水冲洗管道，直到将松散颗粒除去及清水排出为止。再以无油的压缩空气吹干管道。b、水泥浆的泌水率最大不应超过4%,拌和后3h泌水率宜限制在2%,24h后泌水应全部被浆汲取。水泥浆自调制至压入孔道的持续时间，一般不宜超过3040min,水泥浆在运用前和压注过程中应常常搅动Qc、压浆时，每一工作班留取不少于是3组试样，标准养生28d,检查其抗压强度作为水泥浆质量的评定依据。d、管道压浆尽可能在预应力钢材张拉完成和监理工程师同意后马上进行，一般不得超过14d。压浆时自梁一端压入，而在另一端流出，流出的稠度须达到规定的稠度。采纳一次性压浆，压力限制在0.50.7Mpa之内。e、当气温或构件温度低于5。C时，不得进行压浆。水泥浆温度不得超过32C。管道内水泥浆在注入后48h内，结构混凝土温度不得低于5P,否则应实行保温措施。当白天气温高于35。C时，压浆宜在晚上进行。在压浆后两天，应检查注入端及出气孔的水泥浆密实状况，须要时进行处理。12、移梁和存梁：用大龙门吊吊起后运行到存梁场存梁。A、起吊：经过第一次张拉后，在制梁台上进行起吊，穿钢丝绳时留意钢丝绳要顺直，排列整齐，不得出现挤压、弯死现象，以免钢丝绳受力不均而挤绳，预制梁时在梁底预留吊装孔，在梁底与起吊绳的接触处设置专用的铁鞋将梁底混凝土与钢丝绳隔离，以免挤碎混凝土或割断钢丝绳，其他接触处也应有防止割断钢丝绳的措施，如垫木板、橡胶皮、麻袋条等，起吊钢丝绳的保险系数应达到10倍并常常检查，起吊时，吊起2030cm后，要检查各部位有无不正常改变，确认状况良好且无障碍物、挂拌物后，方可接着提升，一般起吊高度不超过50cm,前后高差不得超过2双B、行走：龙门吊行走轨道应牢固、平顺，没有三角坑，龙门吊应慢速行走。作业人员应统一口令，司机仅依据指挥人员的信号进行操作，司机必需头脑醒悟，熟识操作规程，龙门吊四个角设专人看护，两侧至少备有两个铁鞋和三角木。在暂停作业时，必需打上铁鞋，在吊装状态下，司机不得离开工作岗位。C、存梁：按编号有规划地存放，以便利架梁时取梁。全部梁片均双层存放，在梁的两头设置坚固的存放支座，使梁处在简支状态下保存，不得将梁干脆放在地上，以防止地面不平引起梁片上部受拉而使梁上部产生裂缝甚至断裂。做好存梁区的排水工作，防止地表水冲刷存梁地面引起下沉。箱梁施工工艺流程图四、工程进度支配本项工程支配五个月完成,年份2009年2010月月份11月12月1月2月3月完成片数225252511五、施工质量保证措施1、施工材料及施工技术保证措施1)、模型(1)箱梁模型的设计与施工必需依据设计图进行必要的刚度、强度和稳定性验算；模型拼装前先检查制梁台座的平整度、螺栓孔、吊装孔及三角垫层处位置尺寸。(2)模型拼装时必需吻合密实，并仔细检查接缝处板面平整度，用角磨除锈机仔细清除面板上的浮灰，然后匀称地刷上脱模剂。(3)拼装好后必需用标定后的钢尺仔细测量各处尺寸以满意设计规范要求；拆模时间依据试验室供应的校实际强度报告确定。2)、钢筋(1)到场的钢筋必需按不同钢种、等级、牌号、规格及生产厂家分批验收、分批堆放、且存储在高于地面的平台，垫木或其他支承物上并尽量爱护它不受机械损伤和不暴露在可使钢筋生锈的环境中Q(2)钢筋接头避开在最大应力处设置，并尽可能使接头交织排列，接头间距相互错开距离不小于30d,且不小于500mmo(3)焊接优先采纳闪光对焊法，当闪光对焊有困难时经监理工程师同意可实行电弧焊或绑扎搭接。布置在同一区段的受拉钢筋接头，其截面积不得超过钢筋总面积的50%,在受压区内不限制。(4)在受拉区，I级钢筋绑扎搭接的末端作成180°弯钩，II级钢筋绑扎搭接的末端作成90°弯钩，在受压区直径等于或小于12mm的光圆钢筋末端以及轴心受压构件任何直径的纵向钢筋末端均不设弯钩，但搭接长度不小于30d。(5)在一个构件任一搭接区段内，搭接接头钢筋的截面积，对受拉钢筋不得超过钢筋总面积的25%,对受压钢筋不得超过钢筋总面积的50%o(6)同一根钢筋，两接头间距离不小于1.3倍搭接长度，绑扎接头与钢筋起弯点之间的距离不小于IOd,且接头不得位于最大拉力截面处。3)、粒施工(1)梁体舲所用的粗、细骨料、水泥、水及外加剂均符合技术规范要求，并具备相关的试验报告Q(2)校每盘用量必需严格过磅，粗、细骨料其精度需达到2%,水、水泥、减水剂允许误差为各自重量的士设。(3)不允许用加水或其他方法变更彼的稠度，浇筑时坍落度不在规定界限之内的校不得运用，粒拌和时严格限制搅拌时间。(4)预应力校连续梁梁体舲一般水平分层、一次整体浇筑成型。梁体校数量较大时，可实行斜向分段、水平分层的方法连续浇筑。浇筑时除用附着式振动器振动外，以插入式振捣器振实各部位。(5)梁腹板与底板及顶板连接处的承托、预应力钢材锚固端以及其他钢筋密集部位，宜特殊留意振捣。4)、预应力施工(1)施加预应力前，对舲构件进行检验，外观尺寸符合质量标准要求；张拉时强度不低于设计规定，设计未规定时，不低于设计标号的75%o(2)穿束前检查锚垫板和孔道，锚垫板位置正确，孔道内畅通、无水分和杂物。浇筑校前穿束的孔道，在可能条件下，在管道安装后、浇筑校前检查预应力钢材是否能在管道内自由滑动。(3)预应力钢材可分批、分段对称张拉，其张拉依次符合设计规定。曲线预应力钢材或长度225m的直线预应力钢材，宜在两端张拉。两端张拉一束预应力钢材时，可先在一端张拉锚固后，再在另一端补足预应力值，进行锚固。(4)预应力钢材在张拉限制应力达到稳定后方可锚固。5)、压浆(1)压浆时必需依据试验室交付的协作比资料拌制水泥浆，且压浆机必需以O.7Mpa的常压连续进行作业。(2)为保证压浆质量，压浆分两次进行，两次间隔时间不少于30分钟，其次次压浆从梁的另一端进行。(3)压浆一般采纳水泥浆，空隙大的孔道，水泥浆中可掺入适量的细砂。水泥浆的强度不低于设计规定。(4)水泥浆自调制至灌入孔道的时间，视气温状况而定，一般不宜超过3045min0水泥浆在运用前和压注过程中常常搅动。(5)压浆前，须将孔道冲洗干净、潮湿，如有积水用吹风机解除。压浆时，对曲线孔道和竖向孔道由最低的压浆孔压入，由最高点的排气孔解除。(6)压浆缓慢、匀称地进行。比较集中和接近的孔道，宜尽先连续压浆完成，以免串到临孔的水泥浆凝固、堵塞孔道；不能连续压浆时，后压浆的孔道在压浆前用压力水冲洗畅通。(7)压浆后从检查孔抽查压浆的密实状况，如有不实，刚好处理订正。(8)压浆过程中及压浆后48h内，结构舲温度不低于+5T,否则实行保温措施。当气温高于35。C时，压浆宜在夜间进行。(9)预制构件在孔道水泥浆强度达到设计规定后方进行移运和吊装,设计未规定时，不低于梁身於设计标号的55%,且不低于20Mpa02、质量管理保证措施1)、提高全员质量意识工程质量是一个系统工程Q领导是关键，职工是基础，制度是手段，技术是保证。队伍进场后，分项工程分工序实施专项质量意识教化，做到人人明白质量要求，清晰质量标准，实施领导把关，职工参与，文明施工，广泛开展TQC活动，建立全员质量奖惩等规章制度，实行领导与技术人员质量技术承包责任制，在人员、机械、物质保障上满意质量标准的要求。(1)狠抓工序，确保整体确定以班组自检为基础，专检骨干为主导自检与专检相结合的质量三检制度和工前试验工中检查、工后检验工作制度，检查程序经班组质检员检查合格后，报队检查，工程师检查合格后，报质检工程师，经检查合格后，请监理工程师检查验收签证，确保各工序质量合格Q(2)坚持“三听从、五不准、一个坚持”的制度，即进度工作听从支配、计量支付听从工程质量、质量全权听从监理工程师；施工打算工作不充分不施工、设计图纸没有自审和会审不施工，没有进行技术交底不施工，坚持质量不合格的工程坚决返工。技术保证：要保证工程质量、合理的施工方案、先进的工艺手段是必不行少的。对每一分项工程，先理解设计图纸，明确规范要求，实施前，组织有阅历的工程技术人员和工作，先行探讨，优化施工方案，实施中，对不合理部分刚好订正。2)、确保施工质量的几项详细措施(1)加强施工技术管理，严格执行以总工程师为首的技术责任制，使施工管理标准化,规范化,程序化。仔细熟识施工图纸，深化领悟设计意图，严格依据设计文件和图纸施工，对设计文件和施工规范领悟透彻,施工人员必需严格驾驭施工标准，质量检查及验收标准和工艺要求并刚好进行技术交底，在施工期间技术人员要跟班作业，发觉问题刚好解决。(2)项目部设质检部，保证施工作业始终在质检人员的严格监督下进行。质检工程师有质量推翻权，发觉违反施工程序，不按设计图，规则,规范及技术交底施工，运用材料半成品及设备不符合质量要求者，有权制止，必要时下停工令，限期整改并有权进行惩罚，杜绝不合格的半成品或成品。(3)建立质量奖罚制度，明确奖罚标准，做到奖罚分明，杜绝质量事故发生。(4)严格施工纪律，把好工序质量关，上道工序不合格不能进行下道工序的施工，否则质量问题由下道工序的班组负责。对工艺流程的每一部工作内容要仔细进行检查，使施工规范化。(5)桥梁各测量桩点要仔细爱护，施工中可能损毁的重要桩点要设好护桩，施工测量放线要反复校核。仔细进行交接班，确保中线，水平及结构物尺寸位置正确。(6)施工所用的各种计量仪器设备定期进行检查和标定，确保计量检测仪器设备的精度和精确度，严格计量施工。(7)全部工程材料应事先进行检查，严格把好原材料进场关，不合格材料不准进场，保证运用的材料全部符合工程质量的要求。每项材料到工地应有出厂检验单，同时在现场进行抽查，来历不明的材料不用，过期变质的材料不用，消退外来因素对工程质量的影响。(8)做好质量记录：质量记录与质量活动同步进行，内容要客观，详细，完整，真实，有效，字迹清晰，具有可追溯性，各方签字齐全Q由施工技术，质检，测试人员或施工负责人按时收集记录并保存。确保本工程全过程记录齐全。(9)舲拌合,运输，灌注必需按规范要求施工。灌舲时按规定频率取样制试块，养生后送指定试验室检验。(10)坚持文明施工，创建良好的施工环境。为优质，平安，高效创建良好的施工条件Q做到道路平整，排水通畅，机械车辆停存和材料堆放有序。3)、工期保证措施(1)组建精干的领导班子。(2)施工中运用科学高效的管理方法，确定最佳施工方案，刚好调整各项工程的支配进度、劳力、机械、材料数量，确保工程按时完成。(3)技术保证：每道工序均支配专职的技术人员现场把关。质量保证体系框图经济法规TQC教育提高质量意识各项工作制度和标准工明确创优项H土制定创优措IIl检ffI创优效果经济责任施工队质量小组检杳落实质量评定反馈实现质量H标奖优罚劣经济兑现六、平安保证措施1、项目部建立平安生产领导小组，设平安检查科，各队设专职平安员1名，各工班兼职平安员1名，实际定期与不定期检查、教化和日常宣扬制度，使进入本工程作业的全体职工具有平安生产基本学问和技能,从思想上重视平安工作，自觉执行平安技术规则。做到进场教化、标记明显、防范周密、定期检查。2、特种工作人员必需经考核合格，持证上岗。进入现场必需戴平安帽。禁止穿拖鞋、高跟鞋、光脚从事操作。3、施工机械要保持清洁，要有爱护接地、接零装置的计漏电爱护。机械的转动部位或焊接闪光部位均要有护罩和挡板。4、钢绞线张拉时，设置平安警戒范围，现场应有明显标记，与该工作无关的人员严禁入内。5、高压油管运用前应作耐压试验，不合格的不能运用。油压泵上的平安阀应调至最大工作油压下能自动打开的状杰。油运转有不正常状况时，应马上停车检查，在有压状况下不得随意拧动油泵或千斤顶各部位螺丝。6、油压表安装必需紧密满扣，油泵与千斤顶之间采纳的高压油管连同油路的各部接头，均须完整、紧密、油路畅通，在最大工作油压下保持5min以上均不得漏油。若有损坏者应刚好修理更换。7、在张拉时，千斤顶后面不准站人，也不得踩踏高压油管，量测伸长值应站侧面。张拉时发觉张拉设备运转声音异样，应马上停机检查修理。8、锚具、夹具均应设专人妥当保管，避开锈蚀、沾污、遭遇机械损伤或散失。在终张拉后应对锚具进行防锈防水处理，可采纳881-1防水涂料，用香蕉水稀释。七、环境保证措施及支配1、工程环境爱护重要性的相识随着社会的发展，工业现代化程度越来越高，地球的环境资源所受到的破坏也越来越大，人类已渐渐相识到在致力于高速发展经济的同时,更要细心地爱护人类自己以及子孙后代赖以生存的环境资源。现在，各国在发展经济建设的同时都把环境爱护问题放在须要优先考虑的重要位置上Q施工工地本身就是一个大的污染源，假如在施工过程中不仔细加以治理，将会严峻地影响四周环境和生态平衡。因此，在进行施工的同时还要细心地治理好施工过程这个污染源，把施工过程中对环境和生态的影响减小到最低限度。2、施工过程中的环保措施1)水质污染限制(1)肯定禁止施工人员乱抛弃垃圾、排放废水、废油和冲洗物。(2)地面冲洗物，包括水泥和溶解物质，应引入污泥井中以防未经限制的排放。(3)燃料、颜料应保存在合适的平安容器中，并放在指定地点，以免外泄露进入自然水系。(4)生活污水实行相应措施进行处理，有毒废水要用相应容器收集,依据所含毒物的性质进行相应处理。(5)刚好清理、分别施工废物料，并堆放在指定的处理场或平安的临时储存处，以防雨水或内涝造成对水质的污染。2)噪音污染源的防治措施(1)施工期的噪声主要来自施工机械和运输车辆。我标选用符合国家有关标准的施工机具和运输车辆，尽量选用低噪声的施工机械和工艺。振动较大的固定机械设备应加装减振机座，同时加强各类施工设备的维护和保养，保持其更好的运转，以便从根本上降低噪声源强。(2)剧烈的施工噪声长期作用于人体，会诱发多种疾病并引起噪声性耳聋。为了爱护施工人员的健康，合理支配工作人员轮番操作辐射高强噪声的施工机械，削减工人接触高噪音的时间，同时留意保养机械，使筑路机械维持其最低声级水平。对在辐射高强声源旁边的施工人员，除实行发放防声耳塞的劳保措施外，还应适当缩短其劳动时间。(3)施工便道远离居民区、学校等敏感点。在施工便道50m以内有成片的民居时，夜间应禁止在该便道上运输建筑材料。对必需进行夜间运输的便道，应设禁呜和限速标记，车辆夜间通过时速度应小于30kmho合理支配好施工时间，尽量避开施工对四周的影响。(4)料场、拌合场、等应距敏感点2200mo3)粉尘污染限制(1)设计期施工料场、拌合站等选址设置在施工人员生活区下风向20OnI以外。合理设计材料运输路途，尽量远离施工营地、居民区，避开扬尘、噪声等影响居民生活。施工阶段临时便道进行硬化，以避开扬尘影响居民生产生活。(2)施工期对拌合设备应进行较好的密封，并加装二级除尘装置。对受影响的施工人员，施工单位应着重对施工人员实行防护和劳动爱护措施，如缩短工作时间和发放防尘口罩等。机动车在路面行驶采纳限速措施，以削减扬起灰尘。水泥仓库应做成封闭式，并远离敏感物体。4)生态爱护(1)依据要求，对施工场地内的特殊意义的树木及野生物生长环境进行爱护。(2)留意防火平安，以免给四周树木草地带来不必要的损害。(3)在业主指定的范围内开展施工生产及其他活动，避开对四周植被不必要的破坏，砍树及清理植被要征得监理工程师的批准。
