30立方生活污水处理方案.docx

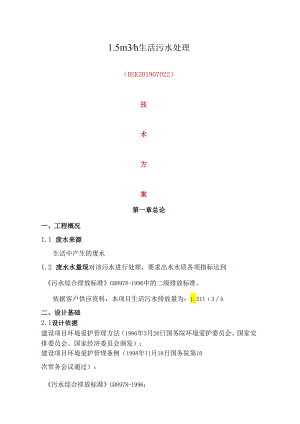

1.5m3h生活污水处理（BSK201907022）技术方案第一章总论一、工程概况1.1 废水来源生活中产生的废水1.2 废水水量现对该污水进行处理，要求出水水质各项指标达到污水综合排放标准GB8978-1996中的二级排放标准。依据客户供应资料，本项目生活污水排放量为：1.5113h二、设计基础2.1设计依据建设项目环境爱护管理方法（1986年3月26日国务院环境爱护委员会、国家安排委员会、国家经济委员会颁发）；建设项目环境爱护管理条例（1998年11月18日国务院第10次常务会议通过）；污水综合排放标准GB8978-1996；室外排水设计规范GB500142019；甲方供应的有关数据资料。其它规范及标准：室外排水设计规范GB50014-2019；给水排水工程结构设计规范GBJ69-2019；工业防腐设计规范GBJ46-82；工业污染物产生和排放系数手册；城市区域环境噪声标准GB3096-93；供配电系统设计规范GB50217-94；建筑给水排水设计规范GB50015-2019;自动化仪表选型规定HG20507-92;低压配电设计规范GB50054-95；泵站设计规范GB/T50265-97；2.2设计原则1.1.1 1严格执行国家和地方环保、卫生和平安等法规，经处理后主要水质指标符合国家有关标准；1.1.2 设计中坚持科学看法，采纳的水处理工艺既要体现技术先进、经济合理，又要成熟、平安牢靠，并具有操作简洁、运行管理便利等特点；1.1.3 处理单元相对紧凑、占地尽可能少，在确保运行稳定、出水水质达标的前提下，尽量降低工程造价及运行成本；设计中坚持污水生化处理及生态化处理思想相结合的原则，营造和谐的污水处理生态环境。2.3项目范围本方案设计范围包括污水处理工程内的污水处理工艺、土建和电气限制等。污水处理工程以外的管网收集、出水外排、总电源引线等由业主负责实施。2. 4设计处理规模本方案设计时处理水量为30m3d,污水处理要求24小时连续运行。据此污水每小时处理量为：1.511f7h其次章建设规模及进出水水质2.1 污水站建设规模依据业主要求，该项目设计要达到日处理生活废水30立方。2.2 进出水水质及处理目标a、污水站进水水质综合类比同类项目及相关手册资料，污水站进水详细水质指标如下表：序号项目数值1CODcr400mg1.2BOD5200mg1.3氨氮35mg1.4SS200mg1.5PH69b、处理出水水质依据业主的看法要求，确定设计出水水质达到污水综合排放标准GB8978-1996中的二级排放标准，详细指标如下表：序号项目数值1CODcr100mg1.2BOD530mg1.3氨氮30mg1.4SS30mg1.5PH69第三章污水处理工艺的选择及说明3.1 工艺选择的原则a所选处理工艺已被胜利应用于同类原水条件的工程，又较成熟的操作、运行管理阅历。b工艺耗能低、运行费用省，配套设备操作管理简便便利，易于实现自控。C所选工艺能适应工程建设须要，周期要较短。3.2 处理工艺的选择a、处理工艺可行性措施工业污水中有机类杂质较多，CODcr、B0D5均较高，且B0DsC0Dcr之值大于0.4,生化性能较好。宜采纳以生化为主的工艺处理流程，因污水水量较大，生化处理采纳地埋式一体化污水处理设备。在进生扮装置前，尽可能在预处理阶段将生活污水中飘浮和大颗粒悬浮杂质去除，后进入污水调整池，以防止对污水提升泵造成不利影响。b、详细工艺流程生活污水处理工艺流程简示如下：（详见工艺流程图）袭物定期清运上清液亡m剩余反T*、43¼JAV产一一一一一一一一一一一-¼泥定期外排此虚框内为地埋一体化生活污水处理设备流程生活污水经格栅除去飘浮和大颗粒悬浮杂质后进入污水调整池，调整池中污水由提升泵提升进入一体化污水处理设备，污水在设备中经过水解酸化、生物接触氧化、沉淀等处理过程，出水达标排入市政下水道。一体化设备中沉淀池产生的沉淀污泥通过气提方式输送至一体化设备中的污泥池，污泥在污泥池中浓缩沉降并消化，上清液回流至调整池及原废水一并重新处理。浓缩污泥定期(半年左右一次)由粪车抽吸外运。3.3、各工艺阶段出水水质和去除效果见下表:阶段项目CODcrBOD5氨氮SSPH调整池进水(mgl)4002003520069出水(mgl)4002003520069去除率(%)/水解酸化池进水(mgl)4002003520069出水(mgl)28014035-20069去除率(%)3030/接触氧化池进水(mgl)280140352006'9出水(mgl)<60<20<1520069去除率(%)858560/二沉池进水(mgl)<60<20<1520069出水(mgl)<60<20<15<2069去除率(%)/>90/总去除率(%)>85>90>60>90a、格栅格栅为固定式，材质为不锈钢网，用于去除水中大颗料悬浮物和漂移杂质。b、调整池、提升泵由于污水水质及水量波动较大，因此要有足够的调整池容量，才能使进入一体化污水处理设备的水质及水量稳定。调整池配置潜污泵将废水提升至一体化污水处理设备。c、水解酸化池水解酸化池内装组合填料。废水在此池中在水解酸化微生物的作用下，大分子有机杂质水解酸化成小分子物质，有利于接触氧化池中好氧菌的分解。d、生化处理依据前述污水水质水量和排放要求，结合污水特征。本次生化系统将接触氧化池、沉淀池、污泥池、风机房、消毒出水池等部分合成一体，其各部分具有相应功能，部分之间相互连接，最终出水达标，现分别阐述如下：接触氧化池内配装填料。下部配置曝气器，并用ABS工程塑料管做成曝气系统，曝气系统的气源由特地配置的风机供应。沉淀池上部设可调出水堰，以调整出水水位；下部设锥形沉淀区和污泥气提装置，气源由风机供应，污泥采纳气提方式输送至污泥池。污泥在污泥池停留时间约为60天。系统沉淀产生的污泥以气提方式排入污泥池，污泥在此浓缩沉降并储存，池底部设曝气管以防污泥厌氧消化产生沼气，并使污泥氧化削减污泥总量；浓缩污泥定期由粪车抽吸外运。污泥池上部设上清液回流装置，使上清液溢流至酸解池。e、防腐措施a、设备箱体、污水管、污泥管等工艺管道采纳镀锌管或经防腐处理的钢管，曝气管采纳ABS管，以耐腐蚀。b、为延长设备及构筑物的运用寿命，采纳环氧树脂漆防腐涂料对设备管道防腐，内外各涂三道。C、防腐运用标准为30年。f、防噪声措施污水处理设备噪声比较大的主要是罗茨风机，为此实行一系列措施降低噪声。首先罗茨风机进出口均采纳消音器进行消音；同时在罗茨风机基础下设置隔振垫，并在进出风管上装可曲绕接头以削减振动产生的噪声；然后将罗茨风机设置于独立的风机房，对机房内壁进行防噪处理。经过这一系列的措施，污水处理站外的噪声可降至50分贝以下。g、电气限制本污水处理设备采纳电器编程集中自动限制，一旦自动限制失灵或变更运用工艺所需时，本系统可进行人工限制，以信号指示运行正常及否。为了削减操作工的劳动强度，并实行运行操作自动化，水泵、风机能自动切换。第五章工艺构筑物设计及设备选型（废水处理量：1.5m3/h）5.1调整池尺寸：3mX2mX2m有效水深：2.OOm制作形式：土建结构抗渗等级：S6布置形式：室外地坪以下，考虑防冻层厚度数量：1座套:功率：0.55kw扬程：8m数量：1台WQl.5-8-0.55潜污提升泵规格型号：5.2液位限制器型号：GSK-I数量：1套运用位置：调整池内5.3缺氧池数量：1座制作形式：碳钢防腐填料类型：高强度立体弹性填料5.4接触氧化池数量：1座制作形式：碳钢防腐填料类型：高强度立体弹性填料曝气型式：旋混曝气器5.5接触池填料规格型号：YTD-150安装密度：70%材质：高分子聚乙烯生产厂家：本公司5.6填料架材质：填料挂筋10钢筋防腐总支撑采纳钢制防腐数量：总数2套5.7鼓风机功率：0.75kw水压：3000mm数量：1台5.8沉淀池数量：1座制作形式：碳钢防腐5.9污泥池数量：1座制作形式：碳钢防腐5.10 风机、电控房外形尺寸：3000X2000×2500mm制作形式：土建数量：1座5.11 地埋式一体化生活污水设备主要器材一览表序号名称型号规格数量单位备注1格栅C200不锈钢网1个MIKEDI2调整池提升泵QWl.5-8-0.552台上海3一体化污水处理设备主体A级生化池、0级生化池（分二级处1台碳钢防腐理）、二沉池、清水池、污泥浓缩池3-1A级生化池生物填料弹性立体填料（70%安装密度）1套MAIKEDI3-20级生化池生物填料弹性立体填料（70%安装密度）1套MAIKEDi3-3A级生化池挂料系统钢制防腐1套MAIKEDI3-4O级生化池挂料系统钢制防腐1套MAIKEDI3-5接触氧化池曝气装置D150ABS>尼龙1套MAIKEDI3-6液位限制器配套1套合资4罗茨鼓风机0.75kw-301台章丘5电气限制系统电控箱1套MAIKEDI二氧化氯发生器YX-501台潍坊设备尺寸:4.5*1.5*2m41800元注：以上报价不含税含不运费本工程的供货范围为一套完整的污水处理系统，包括设备本体、配套的格栅、风机、水泵、限制系统及设备中的所配附件等。本供货范围不包括土建工程设施（格栅井、调整池、操作室、化验室等）以及外接管道和接入电源线缆。第六章工程概算6.1工程设备投资:序号设备名称规格技术要求价格（万元）地埋式生活污水处理设备（4.5*1.5*2）MKD-1.5T/H日处理量30立方.，主体材质碳钢防腐41800设备合计价格：3.18万（不含税不含运费）6.2间接投资（需方投资）序号名称单价（万元）合计（万元）1工程现场电缆、电闸0.11.92穿线管0.13设备外管道阀门0.24设备卸车费0.55工程不行预见费用1.06.3±建投资（需方负责）土建名称性质数量土建尺寸合计（万元）地埋式一体化污水处理设备土建基础挖土方、回填1座5.5X3mX4m调整池钢筋混凝1座3m×2m×2m风机房砖砌1座3m×2m×2.5m注：1、土建投资请需方依据当地土建费用估算为准。2、以上尺寸用于工程估算，施工以我方供应的图纸尺寸为准。6.4工程总投资品名名称单价（万元）合计（万元）5.1工程设备投资5.2土建投资（以当地为准）5.3间接投资第七章售后服务承诺和服务方案一、服务承诺1、严格按业主的要求，保证进度，保证质量完成项目。2、凡是我方供应的全部材料以及整体工程，均实行12个月免费保修，该保修期自整体项目最终竣工验收合格之日起计算。3、凡属我方承包范围和内容的项目，我方在接到修理通知的4小时内赐予答复，48小时内必需派人修理。我方不在约定期限派人修理，贵司有权托付他人或自行修理，费用贵司可从质量保证金内扣除。4、在保修期内向业主供应的全部售后服务属无偿服务。5、我方承诺，对工程质量终身负责。因我方的缘由在工程合理运用期限内造成人身和财产损害的，我方担当损害赔偿责任。我方将长期以实惠的价格供应备品备件，以及将具有专利产权、独家生产和销售的主要部件、备品备件、易损件等，作为备件存放于需方现场的。二、服务方案项序号技术服务内容派出人员构成安排人/口数地点接到通知后最晚到达时间1指导安装调试工程师1人需方工地48小时2试运行协作工程师1人需方工地48小时3检修和维护工程师技术员1人1人需方工地48小时4出现质量及技术故障工程师技术员1人1人需方工地48小时5供应缺件及正常备品备件技术人员1人至需方工地48小时6定期回访工程师1人至需方工地1次/6月
