01裸母线、封闭母线、插接母线安装.docx

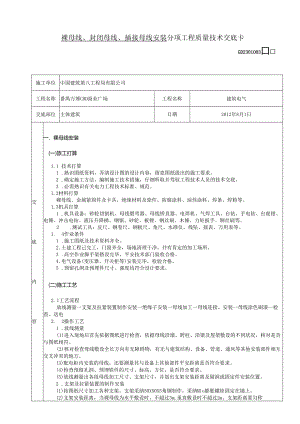

裸母线、封闭母线、插接母线安装分项工程质量技术交底卡GD2301003口施工单位中国建筑第八工程局有限公司工程名称番禺万博CBD商业广场工程名称建筑电气交底部位主体建筑日期2012年8月1日交底内容一、裸母线安装(一)旅工打算1.1 技术打算1 .熟识图纸资料，弄清设计图的设计内容，留意图纸提出的施工要求。2 .确定施工方法，编制施工技术措施，仔细听取并驾驭工程技术人员的技术交底。3 .必需熟识有关电力工程技术标准、规范。1.2材料打算裸母线、金属紧固件及卡具、绝缘材料及瓷件、防腐涂料、油性涂料、焊条、焊粉等。1.3机具打算1 .机具设备：砂轮切割机、母线煨弯器、母线矫直器、电焊机、气焊工具、台钻、手电钻、台虎钳、电锤、冲击电钻、液压升降梯、钢锯、砂轮、板锂、钢丝刷、木锤、力矩扳手、铜丝刷等。2 .测试工具：皮尺、钢卷尺、钢板尺、角尺、水准仪、线坠、摇表、万用表等。1. 4作业条件1 .施工图纸及技术资料齐全。2 .土建工程己完工，门窗齐全，场地清理干净，并有肯定的加工场所。3 .高空作业脚手架搭设完毕，平安技术部门验收合格。4 .电气设备(变压器、开关柜等)安装完毕，检验合格。5 .预留孔洞及预埋件尺寸、强度均符合设计要求。(二)施工工艺2. 1工艺流程放线测量一支架及拉紧装置制作安装一绝缘子安装一母线加工一母线连接、安装一母线涂色刷漆一检查、送电2. 2操作工艺1 .放线测量(1)进入现场后首先依据图纸进行检查，依据母线沿墙、跨柱、沿梁及屋架敷设的不同状况，核对是否与图纸相符。(2)核对检查母线敷设全长方向有无障碍物，有无与建筑结构、设备、管道、通风等其他安装部件相互交叉冲突的地方。(3)配电柜内安装的母线，还要测量其与设备上其他部件平安距离是否符合要求。(4)检查预留孔洞、预埋铁件的尺寸、标高、方位，是否符合要求。(5)放线测量出各段母线加工尺寸、支架尺寸，并划出支架安装距离及剔洞或固定件安装位置。2 .支架及拉紧装置的制作安装(1)按图纸尺寸加工各种支架。支架采纳50X50X5角钢制作，采纳Mlo膨胀螺栓固定在墙上。(2)支架安装距离，当裸母线为水平敷设时，不超过3m,重直敷设时不超过2m。支架距离要匀称施工单位中国建筑第八工程局有限公司工程名称番禺万博CBD商业广场工程名称建筑电气交底部位主体建筑2012年8月1日12-1母线拉紧装置组装图一样，两支架间距离偏差不得大于50mm。(3)母线拉紧装置组装(见图12-1)o3,绝缘子安装母线绝缘子安装前应进行检查，外观无裂纹、缺损现象，绝缘子灌注的螺栓、螺母结合坚固。安装前应测量绝缘电阻，大于IMC为合格。6IOkV支柱绝缘子安装还应做沟通耐压试验。(2)无底座和顶帽的内胶装式的低压绝缘子与金属固定件的接触面之间应垫以厚度不小于1.5mm的橡胶或石棉板等缓冲垫圈。(3)绝缘子夹板、卡板的安装要紧固，夹板、卡板的制作规格要与母线的规格相适配。(4)安装在同一平面或垂直面上的支柱绝缘子应位于同一平面上；其中心线位置应符合设计要求。母线直线段的支柱绝缘子的安装中心线应处在同始终线上。4.母线的加工(1)母线矫直：母线应矫正平直。对弯曲不平的母线采纳母线矫直器或人工矫直。人工矫直时，先选一段表面平直、光滑、干净的大型槽钢或工字钢，将母线放在钢材表面上用木锤进行矫直。(2)母线下料：可运用手锯或砂轮锯进行作业，严禁用气焊进行切割。下料时依据母线来料长度合理切割，切断面应平整，下料时母线要留有适当裕量，避开弯曲时产生误差，造成整根母线报废。(3)母线弯曲：母线的弯曲采纳专用工具(母线煨弯器)冷煨，弯曲处不得有裂纹及显著的褶皱，不得进行热弯。母线起先弯曲处距母线连接位置不应小于50mm。母线扭弯、扭转部分的长度不得小于母线宽度的2.55倍(图12-2),母线平弯及立弯的弯曲半径不得小于表12-1的规定。裸母线、封闭母线、插接母线安装分项工程质量技术交底卡GD2301003口口施工单位中国建筑第八工程局有限公司工程名称番禺万博CBD商业广场工程名称建筑电气2012年8月1日父底部位主体建筑E12-2母线弯曲示意图程线平芍水.修图«12-1矩形母线最小弯曲半径（K）Ifi弯曲方式母线断面尺寸最小弯曲半径（mm）铜«8阚平专SOXS及其以下2h2h2、125X10及其以下2Ji2.SJi25i立客SOX5及其以下Ihl.SO.S125X10及其以下1.5ZbIi5 .母线的连接母线的连接可采纳焊接或搭接两种方式。（1）母线的焊接1）焊接位置：焊缝距离弯曲点或支持绝缘子边缘不得小于5011un,同一相如有多片母线，其焊缝应相互错开50mm以上。2）焊接前应将母线坡口两侧表面各50mm范围内清刷干净，不得有氧化膜、水分和油污；坡口加工面应无毛刺和飞边。3）焊接前对口应平直，其弯折偏移不应大于0.2%,中心线偏移不应大于0.5m11°对口焊接的母线，宜有35°40°的坡口，1.5mm2mm的钝边。4）铝及铝合金母线的焊接采纳负弧焊。5）每个焊缝应一次焊完，除瞬间断弧外不得停焊，母线焊完未冷却前，不得移动或受力；焊缝对口平直，不得错口,必需双面焊接，焊缝应凸起呈弧形，母线对接焊缝的上部应有2mm4mm加强高度,引下线母线采纳搭接焊时，焊缝的长度不应小于母线宽度的2倍。焊接接头表面应无肉眼可见的裂纹、凹陷、夹渣、气孔、未焊透及咬肉缺陷。（2）母线搭接1）矩形母线采纳螺栓固定搭接时，连接处距支柱绝缘子的支持夹板边缘不应小于50mm,上片母线端头与下片母线平弯起始处的距离不应小于50mm（图12-3）«图12-3矩形母线搭接1.-母线两支持点之间的距离施工单位中国建筑第八工程局有限公司工程名称番禺万博CBD商业广场工程名称建筑电气交底部位.主体建筑日期2012年8月1日2）螺栓规格与母线规格有关，螺栓、平垫圈及弹簧垫必需采纳镀锌件，螺栓长度应考虑在螺栓紧固后丝扣能露出螺母外5mm8mm。母线接头螺孔的直径宜大于螺栓直径Irnn1；钻孔前，先在连接部位,按规定划好孔位中心线并冲眼，钻孔应垂直、不歪斜，螺孔中心距离的误差应为±0.5mm。3）母线接触面保持清洁，涂电力复合脂，螺栓孔周边无毛刺；连接螺栓两侧有平垫圈，相邻垫圈间有大于3mm的间隙，螺母侧装有弹簧垫圈或锁紧螺母；螺栓受力匀称，不使电器的接线端子受额外应力。4）母线与母线、母线与电器接线端子搭接，搭接面的处理应符合下列规定：铜与铜：富外、高温且潮湿的室内，搭接面搪锡；干燥的室内，不搪锡；铝与铝：搭接面不做涂层处理；钢与钢：搭接面搪锡或镀锌；铜与铝：在干燥的室内，铜导体搭接面搪锡；在潮湿的场所，铜导体搭接面搪锡，且采纳铜铝过渡板与铝导体连接；钢与铜或铝：钢搭接面搪锡。母线的接触面应连接紧密，连接螺栓应用力矩扳手紧固。6 .母线的安装（1）母线安装应平整美观，且符合下列要求：1）水平段：二支持点高度误差不大于3mm,全长不大于IOmm。2）垂直段：二支持点垂直误差不大于2mm,全长不大于5mm。3）间距：平行部分间距应匀称一样，误差不大于5mm。（2）母线安装的最小安装距离见图12-4、图12-5及表12-2o图12-4室内Al、A2、Bl、B2、C、D值效验图12-5室内B、E值效验（3）母线在绝缘子上安装应符合下列规定：D金具与绝缘子间的固定平整坚固，不使母线受额外应力；2）沟通母线的固定金具或其他支持金具不形成闭合铁磁回路；3）除固定点外，当母线平置时，母线支持夹板的上部压板与母线间有InIm1.5mm的间隙，当母线立置时，上部压板与母线间有1.5mm2mm的间隙；4）母线的固定点，每段设置1个，设置于全长或两母线伸缩节的中点；5）母线采纳螺栓搭接时，连接处距绝缘子的支持夹板边缘不小于50m11u（4）母线支持点的间距：对低压母线不得大于900mm,对高压母线不得大于1200mm。低压母线垂直安装且支持点间距无法满意要求时，应加装母线绝缘夹板。母线在支持点的周定：水平安装的母线图126穿墙隔板安装做法施工单位中国建筑第八工程局有限公司工程名称番禺万博CBD商业广场工程名称建筑电气交底部位主体建筑日期2012年8月1日应采纳开口元宝卡子，垂直安装的母线应采纳1板上，同一垂直部分其余的夹板和母线之间应E母线夹板。母线只允许在垂直部分的中部夹紧在一对夹3有1.5mm2mm的间隙。（5）母线过墙时采纳穿墙隔板，其安装做法见图12-6。内7.母线的涂色刷油母线的相序排列及涂色，当设计无要求时应符合下列规定：（1）上、下布置的沟通母线，由上至下排列为A、B、C、D相；直流母线正极在上，负极在下；（2）水平布置的沟通母线，由盘后向盘前排列为A、B、C相；直流母线正极在后，负极在前；（3）面对引下线的沟通母线，由左至右排列为A、B、C相；直流母线正极在左，负极在右；、（4）母线的涂色：沟通，相为黄色、B相为绿色、C相为红色；直流，正极为赭色、负极为蓝谷色；在设备接线端、连接处或支持件边缘两侧IOmnl以内不涂色。8.检查送电（1）母线安装完后，应进行下列检查：D金属构件加工、配制、螺栓连接、焊接等应符合国家现行标准的有关规定。2）全部螺栓、垫圈、闭口销、锁紧销、弹簧垫圈、锁紧螺母等应齐全、牢靠。3）母线配制及安装架设应符合设计规定，且连接正确，螺栓紧固，接触牢靠；相间及对地电气距离应符合要求。4）瓷件应完整、清洁；铁件和瓷件胶合处均应完整无损，充油套管应无渗油、油位应正常。5）油漆应完好，相色正确，接地良好。（2）母线送电前应进行耐压试验，高压母线沟通工频耐压试验必需符合现行国家标准电气装置安装工程电气设备交接试验标准（GB50150）的规定，低压母线相间和相对地间的绝缘电阻值应大于0.5MQ；沟通工频耐压试验电压为IkV,当绝缘电阻值大于IOYQ时，可采纳250Ov兆欧表摇测替代，试验持续时间Imin,无击穿闪络现象。（3）母线送电要有专人负责，送电程序应为先高压、后低压；先干线，后支线；先隔离开关后负荷开关。停电时与上述依次相反。（4）车间母线送电前应先挂好有电标记牌，并通知有关单位及人员，送电后应有指示灯。施工单位中国建筑第八工程局有限公司工程名称番禺万博CBD商业广场工程名称建筑电气交底部位主体建筑日期2012年8月1日(=)质标准乂3.1主控项目1 .绝缘子的底座、套管的法兰、爱护网(罩)及母线支架等可接近袒露导体应接地(PE)或接零(PEN)牢靠。不应作为接地(PE)或接零(PEN)的接续导体。检验方法：视察检查。2 .母线与母线或母线与电器接线端子，当采纳螺栓搭接连接时，应符合下列规定：底(1)母线的各类搭接连接的钻孔直径和搭接长度符合建筑电气工程施工质量验收规范(GB50303-2002)附录C的规定，用力矩扳手拧紧钢制连接螺栓的力矩值符合建筑电气工程施工质量验收规范(GB50303-2002)附录D的规定；(2)母线接触面保持清洁，涂电力复合脂，螺栓孔周边无毛刺；(3)连接螺栓两侧有平垫圈，相邻垫圈间有大于3mm的间隙，螺母侧装有弹簧垫圈或锁紧螺母：(4)螺栓受力匀称，不使电器的接线端子受额外应力。内检验方法：视察检查和实测或检查安装记录。3 .室内裸母线的最小平安净距应符合相关的规定。检验方法：视察检查和检查安装记录。4 .高压母线沟通工频耐压试验必需按现行国家标准电气装置安装工程电气设备交接试验标准(GB50150)的规定交接试验合格。检验方法：检查试验记录。容5.低压母线交接试验应符合下列规定：低压母线相间和相对地间的绝缘电阻值应大于0.5MQ；沟通工频耐压试验电压为IkV,当绝缘电阻值大于IoMQ时，可采纳250OV兆欧表摇测替代，试验持续时间Imin,无击穿闪络现象。检验方法：检查试验记录。5 .2一般项目1 .母线的支架与预埋铁件采纳焊接固定时，焊缝应饱满；采纳膨胀螺栓固定时，选用的螺栓应适配，连接应坚固。检验方法：视察检查。2 .母线与母线、母线与电器接线端子搭接，搭接面的处理应符合第12.1.2.2条第5款的相关规定。3 .母线的相序排列及涂色，当设计无要求时应符合第12.1.2.2条第7款的规定。检验方法：视察检查。4 .母线在绝缘子上安装应符合第12.1.2.2条第6款笫(3)项的规定。检验方法：视察检查、实测和检查安装记录。(四)成品爱护1 .母线在运输与保管中应妥当包装，以防腐蚀性气体的侵蚀及机械损伤。2 .母线在涂色时，要实行措施避开污染其他母线、支架及建筑物。裸母线、封闭母线、插接母线安装分项工程质量技术交底卡GD2301003口施工单位中国建筑第八工程局有限公司工程名称番禺万博CBD商业广场工程名称建筑电气交底部位主体建筑日期2012年8月1日3 .绝缘瓷件应妥当保管，防止碰伤，已安装好后的瓷件不应承受其他应力，以防损坏。4 .己调平直的母线半成品应妥当保管，不得乱放。严禁利用安装好的母线吊挂其他物件，并留意不能被其他物体碰撞母线和支柱绝缘子。5 .变配电室进行二次喷浆时，应将母线用塑料布盖好。6 .母线安装处的门窗装好，并加锁防止设备损坏。（五）应留意的质问度施工中应留意的质量问题和防治方法，见表12-3o爱12-3施工中应注意的质量问题和防治措施序号应注意的质量问题防治措施1各种型钢等金属材料除锈不净、刷漆不均匀,有漏刷现象1 .加强材料管理工作,加强工作责任心；2 .作好互检2各种型钢、母线及开孔处有毛刺或不规则1 .施工前工具准备齐全,不能使用电气焊切割；2 .施工中加强管理,建立奖罚制度,严格检衣制度3母线搭接间隙过大，不能满足要求1 .母线压接用空回应符合规定要求，对于加厚空图应在施工准备阶段前加工；2 .母线搭接处（面）使用板镁铿平；3 .认真检杳二、封闭母线、插接式母线安装（一）施工打算1.1 技术打算参见“裸母线安装”第1.1.1条。1.2 设备及材料打算1.封闭、插接母线应有出厂合格证、“CCC”认证标记及认证复印件、安装技术文件。技术文件应包括额定电压、额定容量、试验报告等技术数据。型号、规格、电压等级应符合设计要求。2 .各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品。3 .其他材料：防腐油漆、面漆、电焊条等应有出厂合格证。1.3机具打算裸母线、封闭母线、插接母线安装分项工程质量技术交底卡GD2301003口口施工单位中国建筑第八工程局有限公司工程名称番禺万博CBD商业广场工程名称建筑电气交底部位主体建筑日期2012年8月1日1 .主要机具：工作台、台虎钳、钢锯、锤子、油压煨弯管、电钻、电锤、电焊机、力矩扳手等。2 .测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。1.4作业条件1 .施工图纸及产品技术文件齐全。2 .在结构封顶、室内底层地面施工完成或已确定地面标高、场地清理、层间距离复核后，才能确定支架设置位置。3 .电气设备（变压器、开关柜等）安装完毕，且检验合格。4 .与封闭、插接式母线安装位置有关的管道、空调及建筑装修工程施工基本结束，确认扫尾施工不会影响已安装的母线，方可安装母线。（二）施工工艺2. 1工艺流程设备开箱清点检查f支架制作及安装T封闭插接母线安装一接地检查、绝缘、耐压试验一试运行验收3. 2操作工艺1 .设备开箱清点检查（1）设备开箱清点检查，应由建设单位、监理单位、供货商及施工单位共同进行并做好记录。（2）依据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。（3）检查设备及附件，分段标记应清楚齐全、外观无损伤变形，母线绝缘电阻符合设计要求。（4）检查发觉设备及附件不符合设计和质量要求时，必需进行妥当处理，经过设计认可后再进行安装。2 .支架制作和安装支架制作和安装应按设计和产品技术文件的规定制作和安装，如设计和产品技术文件无规定时，按下列要求制作和安装：（1）支架制作1）依据施工现场的结构类型，支架应采纳角钢或槽钢制作，应采纳“一”字形、“1."形、”字形、“T”字形四种形式。2）支架的加工制作按选好的型号，测量好的尺寸断料制作，断料严禁气焊切割，加工尺寸最大误差5nuno3）型钢架的煨弯宜运用台钳，用锤子打制，也可运用油压煨弯器用模具顶制。4）支架上钻孔应用台钻或手电钻钻孔，不得用气焊割孔，孔径不得大于固定螺栓直径2mm。5）螺杆套扣，应用套丝机或套丝板加工，不许断丝。（2）支架的安装D封闭插接母线的拐弯处以及与箱（盘）连接处必需加支架。直段插接母线支架的距离不应大于2mo2）埋注支架用水泥砂浆，灰砂比1：3,32.5级及其以上的水泥，应留意灰浆饱满、严实、不高出墙面，埋深不少于80mm。3）固定支架的膨胀螺栓不少于两个。一个吊架应用两根吊杆，固定坚固，螺扣外露24扣，膨胀螺栓应加平垫圈和弹簧垫，吊架应用双螺母夹紧。图12-7母线槽的端头安装示意图图12-8母线与设备软连接示意图施工单位中国建筑第八工程局有限公司工程名称番禺万博CBD商业广场工程名称建筑电气交底部位主体建筑日期2012年8月1日4）支架及支架与埋件焊接处刷防腐油漆，3.封闭式母线的安装（1）一般要求应匀称、无漏耳，不污染建筑物。D封闭插接母线应按设计和产品技术文件规定进行组装,每段母线组对接续前绝缘电阻测试合格，绝缘电阻值大于20MQ,才能安装组对。2）母线槽，固定距离不得大于2.5m。水平敷设距地高度不应小于2.2m。3）母线槽的端头应装封闭罩（图12-7）,各段母线槽的外壳的连接应是可拆的，外壳间有跨接地线，两端应牢靠接地。4）母线与设备连接采纳软连接（图12-8）。母线紧固螺栓应由厂家配套供应，应用力矩扳手紧固。（2）母线槽沿墙水平安装（图12-9）o安装高度应符合设计要求，无要求时不应距地小于2.2m,母线应牢靠固定在支架上。困129母线槽沿墙水平安装示意图（3）母线槽悬挂吊装（图12-10、图吊杆直径按产品技术文件要求选择，螺母应能调整。裸母线、封闭母线、插接母线安装分项工程质量技术交底卡GD2301003口施工单位中国建筑第八工程局有限公司工程名称番禺万博CBD商业广场工程名称建筑电气2012年8月1日父底部位主体建筑守守少ER卜.I一一Ryo一歹25。图1210母线槽悬挂吊装示意图（一）力2吊件.“MlO螺栓母线槽悬挂吊装示意图（二）M柱式安装图12-11图1212封闭式母线的落地安装示意图（4）封闭式母线的落地安装（图12-12）。安装高度应按设计要求，设计无要求时应符合规范要求。立柱可采纳钢管或型钢制作。（5）封闭式母线垂直安装。沿墙或柱子处，应做固定支架，过楼板处应加装防振装置，并做防水台（图12-13）o施工单位中国建筑第八工程局有限公司工程名称番禺万博CBD商业广场工程名称建筑电气2012年8月1日父底部位主体建筑图1213封闭式母线垂直安装示意图(6)封闭式母线敷设长度超过40m时，应设置伸缩节，跨越建筑物的伸缩缝或沉降缝处，宜实行适当的措施(图12T4),设备定货时，应提出此项要求。伸展部分导体伸缩竽分歪板固定恻接地线“端部分网板图1214封闭式母线跨越建筑物伸缩健、沉降缝安装示意图(7)封闭式母线插接箱安装应牢靠固定，垂直安装时，安装高度应符合设计要求，设计无要求时,插接箱底口宜为1.4m(图12-15)o施工单位中国建筑第八工程局有限公司工程名称番禺万博CBD商业广场工程名称建筑电气交底部位主体建筑日期2012年8月1日图12-1S封闭式母线插接箱安装示意图(8)封闭式母线垂直安装距地1.8m以下应实行爱护措施(电气专用竖井、配电室、电机室、技术层等除外)。(9)封闭式母线穿越防火墙、防火楼板时，应实行防火隔离措施。4.试运行验收(1)试运行条件：变配电室已达到送电条件，土建及装饰工程及其他工程全部完工，并清理干净。与插接式母线连接设备及联线安装完毕，绝缘良好。(2)对封闭式母线进行全面的整理，清扫干净，接头连接紧密，相序正确，外壳接地(PE)或接零(PEN)良好。绝缘摇测和沟通工频耐压试验合格才能通电。低压母线的沟通耐压试验电压为IkV,当绝缘电阻值大于IOMQ时，可用250OV兆欧表摇测替代，试验持续时间Imin,无闪络现象；高压母线的交接耐压试验，必需符合现行国家标准电气装置安装工程电气设备交接试验标准(GB50150)的规定。(3)送电空载运行24h无异样现象，办理验收手续，交建设单位运用，同时提交验收资料。验收资料包括：交工验收单、变更洽商记录、产品合格证、说明书、测试记录、运行记录等。(=)质标准3.1 主控项目1 .绝缘子的底座、套管的法兰、爱护网(罩)及母线支架等可接近袒露导体应接地(PE)或接零(PEN)牢靠。不应作为接地(PE)或接零(PEN)的接续导体。检验方法：视察检查。2 .封闭、插接式母线安装应符合下列规定：(1)母线与外壳同心，允许偏差为±5mm;(2)当段与段连接时，两相邻段母线及外壳对准，连接后不使母线及外壳受额外应力；(3)母线的连接方法符合产品技术文件要求。3 .低压母线交接试验应符合下列的规定：施工单位中国建筑第八工程局有限公司工程名称番禺万博CBD商业广场工程名称建筑电气交底部位主体建筑日期2012年8月1日(1)每路配电开关及爱护装置的规格、型号应符合设计要求；(2)相间和相对地间的绝缘电阻值应大于O.5MQ；(3)电气装置的沟通工频耐压试验电压为IkV,当绝缘电阻值大于IOM。时，可采纳250OV兆欧表摇测替代，试验持续时间Imin,无击穿闪络现象。检验方法：检查试验记录。3.2 一般项目封闭、插接式母线组装和固定位置应正确，外壳与底座间、外壳各连接部位和母线的连接螺栓应按产品技术文件要求选择正确，连接紧固。检验方法：视察检查。(四)成品爱护1 .封闭插接母线安装完毕，短暂不能送电运行的，其现场设置明显标记牌，以防损坏。2 .封闭插接母线安装完毕，如有其他工种作业应对封闭插接母线加以爱护，以免损伤。(五)应留意的质问魔施工中应留意的质量问题及防治措施，见表12-4。
