卫生间铝扣板吊顶施工工艺.doc

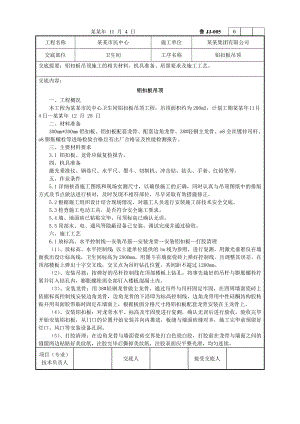

某某年 11 月 4 日鲁JJ-0050工程名称某某市民中心施工单位某某集团有限公司交底部位卫生间工序名称铝扣板吊顶交底提要：铝扣板吊顶施工的相关材料、机具准备、质量要求及施工工艺。交底内容：铝扣板吊顶一、工程概况本工程为某某市民中心卫生间铝扣板吊顶工程，吊顶面积约为200m2，计划工期某某年 11 月4日某某年 12 月 28 日二、材料准备300mm*300mm铝扣板、铝扣板配套龙骨、配套边角龙骨、38#轻钢主龙骨、ø8全丝镀锌吊杆、ø8膨胀螺栓等进场检验合格且有出厂合格证及性能检测报告。三、主要材料要求3.1 铝扣板、龙骨应做复检报告。四、机具准备激光垂准仪、钢卷尺、水平尺、墨斗、切割机、冲击钻、钻头、手套、红铅笔等。五、作业条件5.1详细核查施工图纸和现场实测尺寸，以确保施工的正确，同时认真与吊顶图纸中的排版方式及节点做法进行核对，及时发现不相符部位，尽早采取有效措施修正。 5.2根据施工组织设计结合现场情况，对施工人员进行安装施工前技术安全交底。5.3检查施工电动工具，是否符合安全施工要求。5.4墙、地面砖已粘贴完毕，吊顶标高已确认无误。5.5顶部水、电、通风等隐蔽设备已安装、调试完成并通过验收。六、施工工艺6.1放标高、水平控制线安装吊筋安装龙骨安装铝扣板打胶清理（1）、放标高、水平控制线：以土建单位提供的1m线为参照，进行复测，用激光垂准仪在墙面找出设计标高线，卫生间标高为2800mm，用墨斗在墙面瓷砖上弹好控制线，且调整其误差，在顶部楼板上弹出十字交叉线，交叉点为吊杆钻孔位置，其间距不超过1200mm。（2）、安装吊筋：按弹好的吊杆控制线在顶部楼板上钻孔，将事先裁好的吊杆与膨胀螺栓拧紧并钉入钻孔内，膨胀螺栓需全部钉入楼板混凝土内。（3）、安装龙骨：用38#轻钢龙骨做主龙骨，通过吊件与吊杆固定牢固，在四周墙面瓷砖上依据标高控制线安装边角龙骨，边角龙骨的下沿即为标高控制线，边角龙骨用中性硅酮结构胶粘贴并用双面胶带临时固定在墙面上，根据板面分格尺寸将铝扣板配套龙骨安装在主龙骨上。（4）、安装铝扣板：对龙骨水平、标高及牢固度进行复测，确认无误后进行验收，验收完毕开始安装铝扣板，从门口的位置开始安装并向内推进，板缝与墙面砖缝对齐，施工完毕前预留好灯口、风口等安装设备孔洞。（5）、打胶清理：在边角龙骨与墙面瓷砖交界处打白色瓷白胶，打胶前在龙骨与墙面之间的缝隙两边粘贴好美纹纸，注胶完毕后撕掉美纹纸，注胶表面应平整光滑，均匀连续。项目（专业）技术负责人交底人接受交底人某某年 11 月 4 日鲁JJ-0050工程名称某某市民中心施工单位某某集团有限公司交底部位卫生间工序名称铝扣板吊顶交底提要：铝扣板吊顶施工的相关材料、机具准备、质量要求及施工工艺。交底内容： 铝扣板吊顶结构图七、质量要求1、主控项目(1)、吊顶标高、尺寸、造型应符合设计要求。(2)、饰面材料的材质、品种、规格、图案和颜色应符合设计要求。(3)、暗龙骨吊顶工程的吊杆、龙骨和饰面材料的安装必须牢固。(4)、吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。木龙骨应进行防火处理。2、一般项目(1)、饰面材料表面应洁净、色泽一致，不得有翘曲，裂缝及缺损。饰面板与明龙骨的搭接应平整、吻合，压条应平直、宽度一致。(2)、饰面板上的灯具、烟感器、喷淋头、风口蓖子等设备的位置应合理、美观，与饰面板的交接应吻合、严密。(3)、金属龙骨的接缝应平整、吻合、颜色一致，不得有划伤、擦伤等表面缺陷。本质龙骨应平整、顺直，无劈裂。项目（专业）技术负责人交底人接受交底人某某年 11 月 4 日鲁JJ-0050工程名称某某市民中心施工单位某某集团有限公司交底部位卫生间工序名称铝扣板吊顶交底提要：铝扣板吊顶施工的相关材料、机具准备、质量要求及施工工艺。交底内容：八、安全措施1、现场临时水电设专人管理，不得有长流水、长明灯。2、工人操作地点和周围必须清洁整齐，做到活完脚下清，工完场地清，制定严格的成品保护措施。3、持证上岗制：特殊工种必须持有上岗操作证，严禁无证上岗。4、中小型机具经检验合格，履行验收手续后方可使用。同时应由专门人员使用操作并负责维修保养。必须建立中小型机具的安全操作制度，并将安全操作制度牌挂在机具旁明显处。5、中小型机具的安全防护装置必须保持齐全、完好、灵敏有效。6、使用人字梯攀高作业时只准一人使用，禁止同时两人作业。九、职业健康与环境保护1、施工现场周边设围墙或围挡，以进行隔音降噪。2、合理使用各类原材料，充分回收利用施工中产生的边角废料，减少资源浪费，以减少固体废弃物的产生。3、施工人员应戴好个人劳保用品。4、严禁酒后及带病作业。5、严禁在工作时间内嬉戏，不准脱岗，不准串岗。十、编制依据某某市民中心施工图建筑工程施工质量验收统一标准GB50300-2001建筑装饰装修工程质量验收规范GB50210-2001建筑内部装修设计防火规范GB50222-95 (2001修订版)建筑内部装修防火施工及验收规范GB50354-2005项目（专业）技术负责人交底人接受交底人
