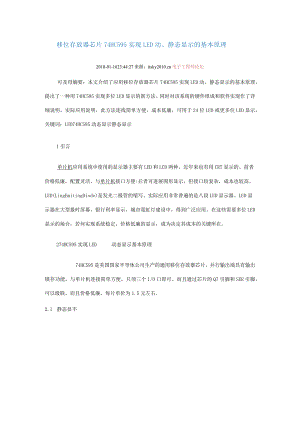

移位存放器芯片74HC595实现LED动、静态显示的基本原理2010-01-1623:44:27来源：电子工程帅论坛可及母嫡要：本文介绍了应用移位存放器芯片74HC595实现LED动、静态显示的基本原理。提出了一种用74HC595实现多位LED显示的新方法。同时对该系统的硬件组成和软件实现作了详细说明。实际应用说明，此方法连线简单方便，成本低廉，可用于24位LED或更多位LED显示。关键词：LED74HC595动态显示静态显示1引言单片机应用系统中使用的显示器主要有LED和LCD两种。近年来也有用CRT显示的。前者价格低廉，配置灵活，与单片机接口方便:后者可进展图形显示，但接口较复杂，成本也较高。LED(LingEmitingDiode)是发光二极管的缩写。实际应用非常普遍的是八段LED显示器。LED显示器在大型报时屏幕，银行利率显示，城市霓虹灯建设中，得到广泛应用。在这些需要多位LED显示的场合，若何实现系统稳定，价格低廉的显示，成为决定其成本的关键所在。274HC595实现LED动态显示基本原理74HC595是美国国家半导体公司生产的通用移位存放器芯片。并行输出端具有输出锁存功能。与单片机连接简单方便，只须三个I/O口即可。而且通过芯片的Q7引脚和SER引脚，可以级联。而且价格低廉，每片单价为1.5元左右.2.1 静态显不欢迎访问http：/WWW.5Ikaifa.Com图1LED静态显示驱动电路连线图每位LED显示器段选线和74HC595的并行输出端相连，每一位可以独立显示（见图Do在同一时间里，每一位显示的字符可以各不一样（每一位由一个74HC595的并行输出口控制段选码）。N位LED显示要求N个74HC595芯片及N+3条I/O口线，占用资源较多，而且成本较高。这对于多位LED显示很不利。2.2 动态显示BITnBIT2BIT100-07 Q7',OH >os Qr山S图2LED动态显示驱动电路连线图在多位LED显示时，为了简化电路，降低成本，节省系统资源，将所有的N位段选码并联在一起，由一片74HC595控制（见图2）.由于所有LED的段选码皆由一个74HC595并行输出口控制，因此，在每一瞬间，N位LED会显示一样的字符。想要每位显示不同的字符，就必须采用扫描的方法，即在每一瞬间只使用一位显示字符。在此瞬间，74HC595并行输出口输出相应字符段选码，而位选那么控制I/O口在该显示位送入选通电平，以保证该位显示相应字符。如此轮流，使每位分时显示该位应显示字符。由于74HC595具有锁存功能,而且串行输入段选码需要一定时间，因此，不需要延时，即可形成视觉暂留效果。N位LED显示时，只需要一片74HC595即可完成，成本最低。但是，此种方法的最大弱点就是当LED的位数大于12位时，出现闪烁现象，这是所有动态LED显示方式共同的弱点。74HC595具有一个8位串行输入并行输出的移位存放器和个8位输出锁存器。I74HC595走马灯演示程序SDATA_595EQUPl.O;串行数据输入SCLK_595EQUPl.1;移位时钟脉冲RCK_595EQUPl.2;输出锁存器控制脉冲ORGOOOOH1.JMPMAINORG0030HMAIN:MAINl:MOVSP, #60HMOVRO,#0FEHCALLOUT 595CALLDELAYMOVA, RORLAMOVRO, AJMPMIN1;输出锁存器输出数据子程序OUT 595:LCLL WR 595NOPNOPSETBRCK_595;上升沿将数据送到输出锁存器NOPNOPNOPCLRRCK_595RETCLRRCK_595移位存放器接收数据子程序WR_595:MOVR4,#08HMOV,ROWR_LOOP:RLCAMOVSDATA_595,CSETBSCLK_595;上升沿发生移位NOPNOPCLRSCLK_595DJNZR4,WR_LOOPRET;延时子程序DELAY:MOVR5,#03HDELO:MOVR6,#0FFHDELI:MOVR7,#0FFHDJNZR7,$DJNZR6,DELlDJNZR5,DELORETEND3多位LED显示方法的实现图3多位LED动态显示驱动电路连线图为实现24位或更多位LED显示，本文提出了一种全新的方法。此方法结合了动态和静态显示的优点，可以说是两者的结合。连线图如图3所示。段选码由三片74HC595控制，段选数据由74HC595的SER引脚串行输入，由于输出使能时钟RCLK并接在一起，因此，三片74HC595并行输出端同时输出。而三个LED位选信号也并接在一起，因此，一次可以同时点亮三位LED。此过程类似于静态显示。每片74HC595并行输出端并接8位LED,用于扫描输出，此过程类似于动态扫描过程。此方法运用3片74HC595,n条位选信号，即可实现3n位LED显示。成本低廉，而且节省资源。此种方法实现多位LED显示程序框图为图4所示,MCU为89S52。图4多位LED显示程序流程框图例如程序如下（24位LED显示）：CLRHC595DATCLRHC595CLKCLRHC595CLKMOVR0,#60H；显示缓冲区首址MOVR2, #01H;R2为位选信号MOVR6, #8;24位LED分8组显示SH0W3：MOVR5,#3;每次点亮3只LEDSH0W2：MOVA, R0 ;MOVR4, #8SH0W1：RLC A;输入段选码MOVHC595DAT, CSETB HC595CLKCLR HC595CLK示例程序如下（24位LED显示）：HC595DATBITPl.OHC595CLKBITPl.1HC595CLKBITPl.2HC595_SH0W:DJNZR4jSHOWlINCRODJNZR5,SH0W2CLRCMOVA,R2；输出位选信号MOVDPTR,#8000HMOVX<DPTR,ARLCAMOVR2,ASETBHC595H0D;输出使能CLRHC595H0DDJNZR6,SH0W3RET4结论实践证明，此多位LED显示方法性能稳定,如再级联一片74HC595,在不需要增加I/O口线的情况下，即可实现32位LED显示。笔者做过48位LED显示，应稳定可靠。单片机应用系统中使用的显示器主要有LED和LCD两种。近年来也有用CRT显示的。前者价格低廉，配置灵活，与单片机接口方便；后者可进展图形显示，但接口较复杂，成本也较高。LED（LingEmitingDiOde）是发光二极管的缩写。实际应用非常普遍的是八段LED显示器。LED显示器在大型报时屏幕，银行利率显示，城市霓虹灯建设中，得到广泛应用。在这些需要多位LED显示的场合，若何实现系统稳定，价格低廉的显示，成为决定其成本的关键所在。274HC595实现LED静、动态显示基本原理74HC595是美国国家半导体公司生产的通用移位存放器芯片。并行输出端具有输出锁存功能。与单片机连接简单方便，只须三个I/O口即可。而且通过芯片的Q7引脚和SER引脚，可以级联。而且价格低廉.2.1 静态显示每位LED显示器段选线和74HC595的并行输出端相连，每一位可以独立显示（见图1）。在同一时间里，每一位显示的字符可以各不一样（每一位由一个74HC595的并行输出口控制段选码）。N位LED显示要求N个74HC595芯片及N+3条I/O口线，占用资源较多，而且成本较高。这对于多位LED显示很不利。2.2 动态显示在多位LED显示时，为了简化电路，降低成本，节省系统资源，将所有的N位段选码并联在一起，由一片74HC595控制（见图2）。由于所有LED的段选码皆由一个74HC595并行输出口控制，因此，在每一瞬间，N位LED会显示一样的字符。想要每位显示不同的字符，就必须采用扫描的方法，即在每一瞬间只使用一位显示字符。在此瞬间，74HC595并行输出口输出相应字符段选码，而位选那么控制I/O口在该显示位送入选通电平，以保证该位显示相应字符。如此轮流，使每位分时显示该位应显示字符。由于74HC595具有锁存功能，而且串行输入段选码需要一定时间，因此，不需要延时，即可形成视觉暂留效果。N位LED显示时，只需要一片74HC595即可完成，成本最低。但是，此种方法的最大弱点就是当LED的位数大于12位时，出现闪烁现象，这是所有动态LED显示方式共同的弱点。3多位LED显示方法的实现图3多位LED动态显示驱动电路连线图为实现24位或更多位LED显示，本文提出了一种全新的方法。此方法结合了动态和静态显示的优点，可以说是两者的结合。连线图如图3所示。段选码由三片74HC595控制，段选数据由74HC595的SER引脚串行输入，由于输出使能时钟RCLK并接在一起，因此，三片74HC595并行输出端同时输出。而三个LED位选信号也并接在一起，因此，一次可以同时点亮三位LED。此过程类似于静态显示。每片74HC595并行输出端并接8位LED,用于扫描输出，此过程类似于动态扫描过程。此方法运用3片74HC595,n条位选信号，即可实现3n位LED显示。成本低廉，而且节省资源。此种方法实现多位LED显示程序框图为图4所示,MCU为89S52.>参考链接：picavrnews2009-08507.htm参考链接：picavrnews2009-08507.htm
