抛丸机的工作原理.doc

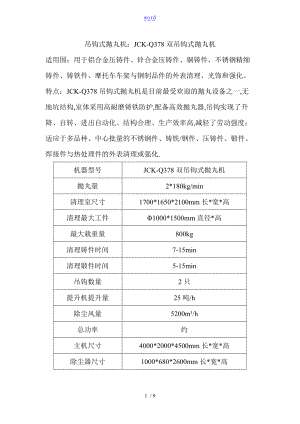

word吊钩式抛丸机：JCK-Q378双吊钩式抛丸机适用围：用于铝合金压铸件、锌合金压铸件、铜铸件、不锈钢精细铸件、铸铁件、摩托车车架与钢制品件的外表清理、光饰和强化。特点：JCK-Q378吊钩式抛丸机是目前最受欢迎的抛丸设备之一,无地坑结构,室体采用高耐磨铸铁防护,配备高效抛丸器,吊钩实现了升降、自转、进出自动化、结构合理、生产效率高,减轻了劳动强度；适应于多品种、中心批量的不锈钢件、铸铁/钢件、压铸件、锻件、焊接件与热处理件的外表清理或强化.机器型号JCK-Q378双吊钩式抛丸机抛丸量2*180kg/min清理室尺寸1700*1650*2100mm长*宽*高清理最大工件1000*1500mm直径*高最大载重量800kg清理铸件时间7-15min清理锻件时间5-15min吊钩数量2只提升机提升量25吨/h除尘风量5200m³/h总功率约主机尺寸4000*2000*4500mm长*宽*高除尘器尺寸1000*680*2600mm长*宽*高吊钩式抛丸机步进悬挂式抛丸机图在下悬挂式抛丸机吊钩式抛丸机抛丸器工作示意图吊钩式抛丸机、悬挂式抛丸机抛丸工作示意图吊钩式抛丸机：金属外表清理、金属外表前处理、金属外表强化、金属外表光饰、金属外表处理设备抛丸机的工作原理抛丸机，不以压缩空气为动力，而是以电动机械抛丸器为动力，利用抛丸器抛出的高速弹丸清理或强化金属工件外表的设备。抛丸机可清理金属工件外表的各种残留物，可对铸件进展落砂除芯和清理等。抛丸是靠叶轮高速旋转，将在叶轮中心的磨料，经过调流块(Regulator)与叶轮推动器(Impeller)预加速，送入叶片区再将磨料高速抛出，速度可超过100m/s，由于抛丸覆盖围较大，所以不需利用气压，能源效益远高于喷砂。叶轮是抛丸机的心脏，由电动马达直接或间接驱动，每家叶轮生产商均有独特的设计，主要分为单碟和双碟叶轮。抛丸机，利用抛丸器抛出的高速弹丸清理或强化铸件外表的铸造设备。抛丸机能同时对铸件进展落砂除芯和清理。主要是利用高速旋转的叶轮把丸砂抛掷出去,高速撞击零件外表，达到外表处理的要求的。抛丸机应用围1、金属外表的清理抛丸设备首先应用于铸造业铸钢、铸铁件的外表粘砂与氧化皮的去除。几乎所有的铸钢件、灰铸件、玛钢件、球铁件等都要进展抛丸处理。这不仅是为了去除铸件外表氧化皮和粘砂，同时也是铸件质量检查前不可缺少的准备工序，比如大型气轮机机壳在进展无损探伤以前必须进展严格的抛喷丸清理，以保证探伤结果的可靠性。在一般铸件生产中，抛喷丸清理是发现铸件外表缺陷如皮下气孔、渣孔以与粘砂、冷隔、起皮等的必不可少的工艺手段。有色金属铸件，如铝合金、铜合金等的外表清理，除去除氧化皮、发现铸件的外表缺陷外，更主要的目的是以抛喷丸来去除压铸件的毛刺和获得具有装潢意义的外表质量，获得综合效果。冶金钢铁生产中，抛喷丸一酸洗是保证钢铁大量生产中获得高生产率而采用的机械一化学联合去除磷皮的一种工艺方法。硅钢片、不锈钢薄板等其他合金钢板、带的生产中，在冷轧工序过程中必须进展退火一抛丸一酸洗处理，以保证冷轧钢板的外表粗糙度与厚度精度。2 金属工件的强化根据现代金属强度理论，增加金属部的错位密度，是提高金属强度的主要方向。实践证明抛丸是增加金属位错结构的行之有效的工艺方法。这对一些金属不能通过相变硬化(如马氏体淬火等)或实现相变硬化的根底上而要求再进一步强化的工件而言，更具有十分重要的意义。航空、宇航工业、汽车、拖拉机等零部件要求轻质化，但可靠性要求越来越高，其重要工艺措施就是采用抛喷丸工艺提高构件的强度和疲劳强度。抛丸强化与硬化应用抛丸原理抛丸是靠叶轮高速旋转，将在叶轮中心的磨料，经过调流块(Regulator)与叶轮推动器(Impeller)预加速，送入叶片区再将磨料高速抛出，速度可超过100m/s，由于抛丸覆盖围较大，所以不需利用气压，能源效益远高于喷砂。抛丸强化用来提高承受高应力和交变应力工件疲劳强度，抛丸强化已经大围的取代其他耗时昂贵的工艺，能够设计本钱更低，重量更轻的部件；抛丸强化在提高工件物理性能方面起到了显著的作用。抛丸强化特点钢丸被抛射到没有压应力和拉应力工件外表，获得压力和力的区域分布。通过外表强化可使其应力达到一致，抛丸硬化特别在不断强化时，外表力被减弱，这就是为什么抛丸硬化能提高金属疲劳强度的原因。抛丸硬化和应用领域飞机元件、压缩机轴、轴、齿轴、刹车件、凸轮、凸轮轴、链栓、链节、离合器弹簧、圆弹簧、压缩机叶片、连接杆、机轴、齿轮箱元件、齿轮、叶弹簧、铣刀、钻头、切削工具、活塞杆、推杆、轮、凿石器、弹簧、稳定杆、悬挂式弹簧、同步啮合弹簧、拉力弹簧、工具、扭力杆弹簧、涡轮机轮子和叶片、阀式弹簧、阀门、轮毂、方向盘适用材质；硬金属、铸钢、铝、镁、青铜、球墨铸抛丸预处理翻新与改造在喷漆行业，抛丸机用于工件外表的预处理，如对散热器、气瓶、钢桶、容器、桶、管、鼓状物等，以确保漆在工件上的完美的粘附性能。抛丸工艺还用于在新的喷漆前去除旧的油漆。另外，还可使用大的清理室，带有轮子和喷丸装置用于对大工件，如焊接钢结构，货车、船板和铁路车辆等进展机械除锈或翻新处理。9 / 9
