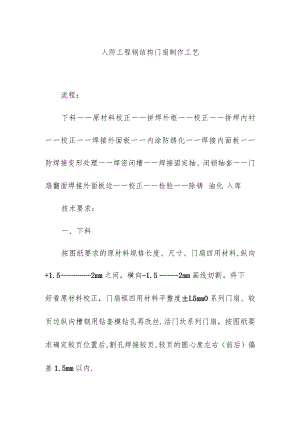

人防工程钢结构门扇制作工艺.docx

人防工程钢结构门扇制作工艺流程：下料一一原材料校正一一拼焊外框一一校正一一拼焊内衬一一校正一一焊接外面板一一内涂防锈化一一焊接内面板一一防焊接变形处理一一焊密闭槽一一焊接固定轴、闭锁轴套一一门扇翻面焊接外面板边一一校正一一检验一一除锈油化入库技术要求：一、下料按图纸要求的原材料规格长度、尺寸、门扇四用材料,纵向+1.52mm之间，横向-1.52mm画线切割。将下好看原材料校正，门扇框四用材料平整度±L5mm0系列门扇、较页边纵向槽钢用钻套模钻孔再改丝.活门坎系列门扇，按图纸要求确定较页位置后,割孔焊接较页,较页的圆心度左右（前后）偏差1.5mm以内.二、拼框焊接先拼门扇外框，高、宽偏差2mm,对角线偏差3mm内，外框拼焊好后，拼内衬，保证门扇双面整体平整，平整度控制在1.5mm以内，内衬接头焊接处达到图纸技术要求。双面打磨平整，并将吊环焊接在门扇上横槽钢中间。三、内外面板焊接：外面板先固定在门扇框架上，由中间向门扇四边按图纸技术要施断续焊。焊接完毕后除焊清清洁门扇内部杂物,内部涂防锈油。内面板按图纸要求先钻焊接孔，再与门扇板架内面板贴合正确，由中间向四边逐步在孔内施焊。内面板打磨，无焊渣，保证平整。四、焊接密闭槽在内面板上按图纸要求尺寸、确定密闭槽固定轴闭锁轴套位置并；将密闭槽材料点焊在门主扇上，再焊接固定轴,闭锁轴套，然后将门扇做焊接变形处理，再施焊密闭槽，与内面板四个边的角焊。全部焊接完工后，清理焊渣毛刺等杂物，将门扇翻面焊接外面板四个边的角焊。五、校正：检查门扇各部位尺寸，如有变形可用校正器，锤击等形式校正，锤击处要有块，不能直接锤击产品，门扇的贴合面不平整度偏差为L5mn如果面板需要拼接，最好是门扇的横向拼接，其接头处应在门扇某根内衬的中心线上。GM系列门扇(GMl220-GM716)待内框拼焊后，先焊外面板，再将宽8mm的包边点焊在门扇框上，然后将钻好焊接孔的内面板焊接于框架上。技术要求与GFM.GHFM一样。六、防锈处理门扇验收合格后，交油化工作防锈处理，喷油。
