办公楼地基与基础施工方案#甘肃省#桩筏联合基础#旋挖机械成孔.doc

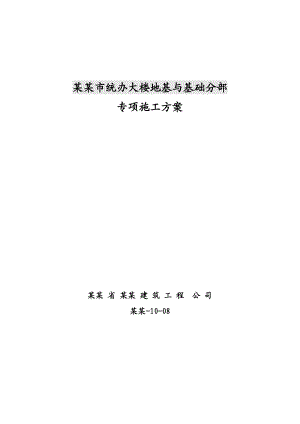

某某市统办大楼地基与基础分部专项施工方案某某 省 某某 建 筑 工 程 公 司某某-10-08某某市统办大楼地基与基础专项施工方案审查表建设单位某某市统办大楼代建办设计单位某某省建筑设计研究院监理单位某某交大工程咨询有限责任公司施工单位某某省第八建筑工程公司项目经理李 斌技术负责人王 楠建设单位盖章监理单位盖章总工程师盖章编制审查编制审核编制第一章 编制依据1、编制依据1.1、某某市统办大楼结构设计图。1.2、某某市统办大楼地质勘探资料。1.3、国家现行建筑施工规范、规程和技术标准，国家及某某省现行有关施工的规定和文件。 1.4、我司按照GB/T19001-2000 idt ISO9001：2000质量管理体系要求的管理体系。 1.5、我单位有关项目施工、质量、技术、安全等管理文件。2、使用条例2.1、建设工程质量管理条例；2.2、高层建筑砼结构技术规程JGJ3-2002；2.3、建筑地基基础工程施工质量验收规范GB50202-2002；2.4、高层建筑箱型与筏板基础技术规范JGJ6-99；2.5、建筑桩基技术规范JGJ94-94；2.6、建筑施工手册第四版；3、编制原则3.1、严格按设计文件，现行规范和规程要求编制。3.2、按ISO9002要求，全员参与质量管理，强化过程管理，遵守监理程序及监理指令。3.3、以工期要求安排施工进度，充分利用有效空间和技术间隙穿插其它具体工作，加快工程进度。4、编制说明 季节性施工方案另行编制。第二章 工程概况2.1、建设地基基础概况：本工程为某某市统办大楼，位于某某市东江新区，G212#路南侧，环境优美,场地宽阔。工程由左右楼、中楼、后楼三部分构成一单体综合楼房，总用地面积为14000，总建筑面积45904，主体结构为框剪结构。由某某省建筑设计研究院承担设计任务；由某某交大工程咨询有限责任公司承担监理工作；由某某省第八建筑工程公司承担施工任务。该工程地基与基础为混合基础，主楼部分采用桩筏联合基础，裙楼及地下室外扩部分采用桩承台基础，后楼采用柱下独立承台基础，桩的成孔均采用旋挖机械成孔，桩端持力层为卵石层，桩为摩擦端承桩。主楼、裙楼及地下室外扩部分地基与基础甲级，桩为甲级，后楼地基与基础及桩基均为丙级。本工程筏基（1300厚）、承台（10001400厚）、及地下防水底板（400厚）以下均设100厚C15砼垫层，外扩100，砼标号为均为C35，其中桩基为P8抗渗砼，应严格控制普通硅酸盐水泥中铝酸三钙含量不大于8%，在砼中掺加钢筋阻锈迹。基础采用钢筋砼机械成孔灌注桩，水下浇筑砼，桩径1000，桩长约为612m。柱下筏板、独立承台，桩基持力层为卵石层，桩端进入卵石层不小于1500。 钢筋采用，HPB235，HRB335，,RRB400，其中桩基钢筋连接采用焊接，筏板连接采用直螺纹机械连接，其中16钢筋均采用直螺纹机械连接，质量等级1级，其余钢筋采用焊接，搭接形式同一截面钢筋的接头数不应大于50%。2.2地质概况：依据某某省建筑设计研究院提供某某市灾后重建市行政中心岩土勘察报告本施工场地地层岩土性进行详实叙述。第三章施工部置3、组织机构：3.1施工组织机构:资料员：王亚玲测量员：邵亚东试验员：李咏武材料员：张小明安全员：逯国强质量员：马振明项目经理：李 斌项目技术负责人：王楠施工员：邵亚东核算员：王佩娟3.2、施工总体目标3.2.1、质量目标确保 “飞天奖”争创“鲁班奖”。质量控制中，地基与基础施工过程中，主控项目合格率100%，一般项目合格率达到100%以上,检验批合格率100%，分部合格率85%；质量通病消除率达85%以上，无重大质量事故。3.2.2、工期目标确保在150天（日历天数）内完成本工程±0.000以下施工任务，即某某年10月1日开工，2012年3月31日。坚持按“大循环，小流水，立体交叉”作业施工，严格划分流水段，坚决按总体网络进度计划进行施工，严格工序搭接及安排。3.2.3、安全目标坚决贯彻“安全第一，预防为主”的方针，创造“以人为本，生命至上”的和谐环境。确保无重大工伤事故，杜绝死亡事故，安全事故频率降低在2以内。3.2.4、文明施工目标争创省级文明工地，按某某省发甘建施（1999）331号文某某省建设工程文明施工管理暂行规定和全国文明工地的标准进行施工现场管理。3.3、施工程序及部署 3.3.1、施工综述a、遵守“先地下后地上”的原则。b、根据该工程的特点，因场地标高高于设计标高1.52m，首先进行放线及开挖尺寸的确认，进行基础以下工程的施工.c、根据工程设计特点，以土建工程为主导，贯穿整个施工过程，其它专业适时插入，密切配合土建工程进行施工。在基础施工过程时，以左楼、右楼、中楼、后楼划分为四个专业小区，按四个专业区划分为四个流水大段，实行不等拍流水作业。c、现场大宗材料及库房设施详见基础平面布置图，砼采用商品砼供应，两台KQT630塔吊作为基础阶段垂直运输工具。因本工程质量要求高，钢筋接头采用直螺纹接头；地下室墙、柱采用50×100木框面罩、18厚胶合板模板，梁板采用碗扣式脚手架、15厚胶合板面模板体系。d、本工程以土建工程先行，要求安装工程项目部熟悉整个工程情况，了解各专业对土建的要求，在安装预留，预埋施工中，应结合本工程标准高的特点，配合好土建的基础施工。统筹安排，协调配合，避免返工或碰、漏、凿情况发生。 3.3.2、流水段划分左楼为一个流水段（段），右楼为一个流水段（段），中楼为一个流水段（段），后楼为一个流水段（段），共分四个段流水施工。（见附图）。3.3.3施工进度计划：见附图。3.3.4施工平面布置见附图3.4.1基础施工平面布置a、基础施工平面布置详见附图。b、施工用电配置见附图。整个施工现场按一个大施工作业区分配。1200KVA分为两个TN-S系统的总配电箱，设置在西南侧一级配电箱。按需要设置二级配电箱六处，其他按三级配电要求设置施工用电。外带一路220v照明电路；电缆用ZR-YJV-1KV五芯铜电缆敷设应在场地回填土方工程距回填土表面标高0.8m左右埋设。横穿施工道路的电缆应套钢管加以保护。c、施工用水布置见附图.根据总用水管道设置及给水检查井在某某市统办大楼的附近设置情况，分支供水管道。采用一台加压设备的70m扬程的水泵，由100主干管在现场分解出32支管，在立管就近装置2只25的施工用水龙头，同时设置二只铁皮蓄水池，由现场进水管送水。设置一个消防箱。d、施工机械布置：见平面布置图某某统办大楼建筑物长140m，宽度为100m，现场基础施工阶段设置2台TQ630塔吊，回转半径均为52m。布置在西北角、东南角两处。两个钢筋加工区，两个木料加工区，其他小部件加工区的机械按平面布置在施工现场合理位置。e、施工临时排水：（a）、本工程建设场地原为车教练区，自然地势较低，建设场地南侧有一自然排水沟。因此，做场平布置时应考虑现场临时排水问题。(b)、施工道路排水：在临时施工道路两侧修建排水沟，排水沟依西高东低地势，将积水由西向东、北向南临时排出场外。(c)、办公区、生活区、食堂污水、水冲式厕所污水等就近开挖化粪池，排入沉井内。第四章施工准备工作计划4.1、技术准备4.1.1、测量定位放线由专业测量员测量、项目工程师复测，项目技术负责人协同监理单位工程师及专业测量员复核，使用DTM-530全站仪一台进行定位放线。弹线与标高控制由测量员使用电子经纬仪、D3 水准仪测量。4.1.2、各区做好基础图纸会审。会审由建设单位主持，有关单位参加。4.1.3、施工技术交底、工程重要部位由公司总工程师、施工组织设计的主编给项目部进行交底，项目经理给项目部、主要施工人员进行工程的全面交底，施工员就工程的施工组织设计和施工工艺向班组进行分部分项的交底。各专业施工队可结合本工程的特点，组织技术交流相互学习。技术交底的内容为：图纸交底、施工组织设计交底、设计变更和洽商交底、分项工程施工工艺技术交底。4.1.4、根据建筑红线和建筑物平面布置图绘制施工现场总平面布置图。4.1.5、项目施工员提供设备材料用料计划，根据模板施工方法绘制柱、梁板配模详图。土建绘制留洞施工图，项目造价工程师及时编制施工预算书并协助项目经理提供工程主要材料用料计划。4.1.6、根据工程施工特点，项目经理根据施工方案组织设计提供施工机具计划，提前准备好施工机械和专用工具。4.1.7、技术员、专职质量安全员提前编制各类技术、质量控制计划，安全预控计划。4.2、现场准备4.2.1、室内准备：在熟悉图纸的基础上，做好沉降观测点预埋件加工准备工作。施工图纸做好施工图纸的翻样工作，满足施工各阶段的要求、技术准备和加工定货需要，落实内外加工定货、各类材料周转设施、施工机械设备等工作。做到有计划、有步骤。早落实、按需进场，提前提交砼级配申请报告，以便保证有足够的试验时间。4.2.2、室外准备：根据施工用水、用电临时施工组织设计，某某市统办大楼施工用水引至指定接通地点，供水干管管径不小于4。施工用电需配备1200KVA变压器可满足施工要求，按临时用电方案进行配置。电缆配置或采用“三相五线制”制配线，保护零线每隔30m做重复接地，场内严禁用裸线，所有机械、电器设备、开头箱外壳全部用保护零线连接。4.2.3、现场准备材料场地，提出材料计划，报送材料采购人员采购。4.2.4、按本工程所用材料计划，选定合格供货商，签订供货合同，应满足质量、工期要求。4.2.5、根据现场地势低洼及总施工方案进行场地大型土方回填施工。具体详专项施工方案，建筑东南面设置临时便道，接通现场施工道路，保证施工道路畅通。4.2.6、劳动力组织由项目管理部协调调配解决，基础施工阶段成立两个混合作业队，每个作业队包括：木工、钢筋工、砼工三大专业工种。凡参加本工程施工生产人员，分别对其进行生产安全，质量意识教育，按企业规章制度严格管理。4.3、施工道路处理 4.3.1、按照施工总平面布置原则，施工道路利用设计规划厂区正式道路位置。在对建设场地进行回填处理的同时，对路基一次性施工到位。4.4、施工用电量计算4.4.1、施工用电量计算公式P=1.05(K11P1/COSQ+K2P2+K3P3+K4P4) 式中：P供电设备总需要容量(KVA) P1电动机额定功率(KW)P2电焊机额定容量(KVA)P3室内照明容量(KW)P4室外照明容量(KW) COSQ电动机平均功率因数，一般为0.75K1、K2、K3、K4需要系数4.4.2、动力用电总功率(高峰期用电量)详见施工机械设备计划表，P1=613.2KW4.4.3、焊接用电详见施工机械设备计划表，P2=145.5KVA4.4.4、室内室外现场照明用电室内外照明用电按占动力用电量的10%计算，计约75.9KVA。4.4.5、施工总用电量P=1.05(K1P1/COSQ+K2P1)×1.1机械设备同时需用系数K1=0.5，电焊机同时需用系数K2=0.6P=1.05(0.5×613.2/0.75+0.6×145.5+75.9) =600.6KVA4.4.6、变压器容量选择工地高压电为三相10000伏，施工动力用电,需三相380伏电源，照明需单相220伏电源，选择SL7630/10型 三相降压变压器，额定容量为1200KVA大于施工总用电量600.6KVA，满足施工用电需要。其主要技术数据为：额定容量1200千伏安，高压额定线电压10千伏，低压额定线电压为0.5千伏，作Y接使用。变压器选用SL7630/10型，额定容量为1200KVA大于施工总用电量592KVA，满足施工用电需要。4.5、施工用水量计算施工用水为某某市统办大楼施工总用水管道4.5.1、施工用水量(q1)q1=K1Q1N1K2/(8×3600)式中K1未预计的施工用水系数(1.051.15)Q1每班计划完成的工程量N1施工用水定额，取2200L/m3K2用水不均衡系数，取1.5q1=1.1×204×2200×1.5/8×3600=25.69L/S4.5.2、施工机械用水量很少，一般不做考虑。4.8.3、施工现场生活用水量(q3)施工现场按800人考虑，每人每天用水40L。q3=P1N3K4/(t×8×3600)式中p1施工现场高峰昼夜人数N3现场生活用水定额(一般为2060L/人·班)K4施工现场用水不均衡系数(1.31.5)t每天工作班数q3=P1×40×1./(2×8×3600)=800×40×1.4/(2×8×3600)=0.77L/S 4.5.4、消防用水量(q5) 本工程场地约为20万平方米，施工现场消防用水量按15L/S考虑 4.5.5、施工现场总用水量 q1+q3=26.45L/S且工地面积大于5ha=50000，计算出的总用水量应增加10%，总用水量Q=1.1×(q1+q3)=1.1×26.46L/S=29.11L/S 4.5.6、供水管径计算 d=(4Q/v1000)1/2 d配水管直径(m) Q耗水量(L/S) V管网中水流速度(m/s)，取1.5 D=(4×41.11/×1.5×1000) 1/2 =(4×29.11/3.14×1.5×1000) 1/2 =0.157m 选用管径DN150mm的水管即可满足施工及消防要求。4.6、劳动力组织计划安排根据基础施工阶段所需要的主要工种劳动力和施工进度安排编制劳动力投入计划：劳动力计划表工种木 工60人筏板、地下室剪力墙、框柱钢筋工55人绑扎钢筋工20人加工砼 工15人浇筑架子工6人筏板钢筋骨架搭设防水工12机器工5人瓦 工5人电 工4人水暖工4人注：劳动力高峰期将达到250人左右4.7、主要施工机具计划主要施工机具需求计划表序号机械或设备名称型 号规 格数量国 别主 地制 造年 份生 产能 力安好率进 场时 间1塔 吊ZTZ-630F2台太原99.22X52KW（50m幅）良好某某.9.152反铲挖掘机W2503台日本96.42X195马力（lm3斗）良好某某.9.153装卸机Z502台三一重工良好某某.9.154运输汽车5T8辆湖北98.6马力良好某某.9.155机动翻斗车4辆陕西96.5良好某某.9.158蛙式的打夯机HW204台某某98.810X2.5200m3/台班随计划进场10振动打夯机HZ204台某某98.85X2.5200m3/台班随计划进场11平板振动机PZN205台某某99.55X2.5良好某某.10.1012振动器ZN5016台某某01.425X2.2良好某某.10.10陆续进场13电焊机BX34008台某某98.55X29.1KVA良好2005.8.1014钢筋调直机4142台成都97.54X9.5良好某某.10.1915钢筋切断机GQ602台成都97.54X7.5良好某某.10.1916钢筋弯曲机GJ7402台成都93.34X3良好某某.10.1917钢筋直螺纹机TQ310台上海01.34X20KW良好某某.10.3018水泵GC1/22台江苏97.42X2.1KW良好随计划进场19电锯MJ14台某某98.55X3KW良好随计划进场20木工电刨4台21柴油发电机（备用）2台某某96.8160KW良好随计划进场22砂轮切割机8上海00.84×1.5良好随计划进场23砂浆搅拌机HJ20010台某某04.103KW良好随计划进场4.8、主要计量器具计划本工程为四个区组成的工程，测量和试验工作艰巨，为此，在施工现场配备充足的测量和试验器具，根据施工所需另外填加计量器具。计量器具计划一览表名称规格型号数量鉴定周期完好率备注精度全站仪NionKon-DTM-5301台1年100%建设场地控制网及建筑物定位放线经纬仪J22台1年100%轴线控制（2”）、电子光学水准仪DS32台1年100%DS3用于抄平（±3）钢卷尺100m5把1年100%用于量距钢卷尺50 m40把1年100%用于质量检查塔尺5m5根1年100%用于水平控制磅秤1吨4台1年100%后台计量台秤50KG4台1年100%试验取样砼试模100×100×10015套1年100%用于砼试块制作砂浆试模70.7×70.7×70.715套1年100%用于砂浆试块制作600KN压力机NC-601台1年100%试验检测容重筒20L1台1年100%测回填土质量水银温度计棒式80根1年100%测温度塌落度测定仪10×20×303只1年100%测砼塌落度砂浆稠度以SZ-1453只1年100%测砂浆质量三用表MF14500型1只1年100%测电压电流兆欧表500V1只1年100%测电阻地阻表L-91只1年100%测地电阻4.9、主要设备料用量计划设备料某某年10月初按设备料计划陆续进场，分部工程结束后陆续退场。主要设备用量计划表名称单位数量名称单位数量碗扣脚手架立杆LG-240根1050048×3.5钢管、6m吨850碗扣脚手架立杆LG-180根1050048×3.5钢管、34m吨500碗扣脚手架立杆LG-120根1050048×3.5钢管、2m吨200碗扣脚手架横杆LG-120根51500扣件（混合）个15000可调托撑KTC-60个20000安全网、密目网1200竹胶合板15厚M38900蝴蝶卡13只7000竹胶合板12厚M34500竹笆子块3000木料50×100M3380脚手架板块1250木料100×100M3150安全带条100电缆50M53004.10、物资进场准备4.10.1、现场准备材料场地，提出材料计划，报送材料部采购。4.10.2、按本工程所用材料计划，选定合格供货商，签订供货合同，满足质量、工期要求。第五章 主要分部分项工程施工方法5.1、施工测量控制方案5.1.1、作业的技术依据a、GB50026-93工程测量规范(以下简称规范)；b、本工程设计图纸；c、甲方提供的建筑物定位放线已知点位及相关数据等。5.1.2、平面控制本工程场地较为开阔，建筑物的平面控制采用外控法。某某市城市坐标点为基点复测，根据建筑红线的用地范围，测设出建筑平面方格网，并推算出4个区施工定位图，城市规划部门给定的建筑物轴线控制桩、方位角及某某统办大楼轴线坐标点具体位置。建立首级平面控制网的坐标系统。做为永久轴线控制桩12（X=.429，Y=.732，H=996.945）11（X=.83，Y=.97，H=993.606）点为基准点。土建施工测量首级控制点设计数据表项目点号纵坐标(x)单位：m横坐标(y)单位：m高程(H)(1)(A).397.30994.050(30)(A).720.540993.710(1)(R).935.539994.050(30)(R).257.659994.050 (A)(1)-.543.053993.500 (R)（30）-.813.038993.510本首级、二级控制网采用DTMJ30型全站仪按全圆方向测回法观测三测回，起算边X1、X2、X3X1使用上述全站仪测量四测回确定。5.1.3、轴线投测和垂直控制本建筑物以库（1）（A）轴、（30）（A）轴、(1)(R)轴 、(30)(R)轴（12）（A）轴、（12）（R）轴线为主轴线，在轴线外侧2.5m建立闭合回路，建立12个轴线控制点，此建筑物场地空旷，建筑物轴线采用外控方法控制。5.1.4、建筑物高程控制根据建筑总平面布置，建筑物相互之间关系，在施工场区外设置半永久性水准点。利用首级平面控制点，X30点及现场引测点，I1、I2、I3、I4、个半永久性点，起始高程点闭合环线。当起算高程点有两个或两个以上时，应对已知点高程进行检测，检测结果符合规范要求可采用，否则应提请建设方确定起算点号和数据。水准路线使用S3水准仪按二等级水准测量精度进行往返观测，并进行平差计算，获得该永外性水准点成果。永外性水准点，可作为本区建筑物的标高控制和沉降观测和起算点。高程可引测在每个区四大角的角柱上，求出+500相对标高点。采用D3水准仪测量引测。高程采用50m钢卷尺向上传递的方法量取。50m钢卷尺使用前提必须经过精度校核。用钢卷尺向上量取楼层500mm标高控制线时，任何一层起点必须在首层量取点上。5.1.5、点位的埋设和保护所测设的场区坐标控制点、轴线控制点、可埋设水泥标桩或在选定点位处挖坑现浇混凝土标桩，固定点位,并砌井加盖保护。永外性水准点采用人工挖孔直径为400mm。其上砌井盖加以保护。井桩顶标高应距自然地面下3050厘米，井盖上标高与自然地面10厘米。详细做如下图。场区坐标控制点埋设图永久水准点埋设图5.1.6、确保质量的措施a、用于定位、放线的各有关起算数据必须经过检查无误，并经过有关人员签字后才能用于施工，放线计算的各项数据须经第二人复核正确后，才能进行定位放线测量。b、用于定位、放线的各种测量仪器、工具应按有关规定验校正确认后方可用于测量，未经检验或检校不合格的仪器、工具等，不得用于施工测量。c、所有定位、放线点、线等，施测于场地上后，应经过有关人员的检查、复核后，报监理验收，验收合格后才能提交下道工序使用。d、严格按建筑物沉降观测的规范要求，认真地、及时地作好每次沉降观测记录，并整理存档。5.2、基础施工方案5.2.1施工内容与工序本工程的主要施工内容及工序如下：大开挖施放桩位钻孔施工吊放导管混凝土灌注成孔达到75%砼龄期凿除桩顶泛浆100厚垫层压光防水层50厚防水保护层C20细石砼筏板、承台下部钢筋绑扎框架柱及剪力墙钢筋生根搭设筏板及承台骨架绑扎筏板及承台上部钢筋安装大体积砼降温管安放止水带浇筑筏板及承台砼绑扎剪力墙、框架柱钢筋安放止水套管及预留洞、预埋件搭设满堂架子支模板浇筑砼及顶板。5.2.2、工程施工准备工作：本工程基础基坑为大开挖深基坑。在开挖前要做好现场勘察，了解场地地形，由建设单位提供地质报告。根据地质报告提供的数据了解场地土的类别及地下水位情况，由建设单位提供开挖场地下有无上、下水管道及通讯电缆等设施，如果地下有埋放物，通知建设单位及有关部门进行改线、拆除及清理。根据地质报告本工程主要由杂填土和角砾（1）层、粉质粘土层组成松散状态，角砾（2）层、稍密卵石层、中密卵石层构成较密实状态；地下水埋深约为-4.30-9.20m处。根据施工图设计标高基坑底部在-7.4m、-6.50 m，所以地下水位在基坑以下。本工程开挖前首先设置测量控制网，包括轴线和水准点。根据图纸设计要求将±0.00标高引测到施工现场内，且做永久性的水准点。本工程在轴线（1）（30）轴与（A）轴、（1）（30）轴与（R）轴、（12）（19）轴与（R）轴、（12）（19）轴与（V）轴、（11）轴与（R）轴、(11）轴与（A）轴、(20）轴与（R）轴、相交处设置轴线控制桩，控制桩定位后将轴线位置引测到南北围墙处及东西围墙处且做永久点，用红油漆做好标志，根据定位轴线标高放出基坑灰线和水准标志，对灰线标高轴线应进行复核检查验收后，方可破土施工。5.2.3、土方开挖本基坑开挖采用放坡开挖，放坡值为1：1.3，基坑深度在（5）-（26）轴、（A）-（H）为7.40m，放坡宽度1.52m; 基坑深度在（1）（5）轴(26) (30)轴-（A）（R）轴,（A）（B）轴(A) (C)轴-（9）（22）轴、（14）（K）轴(9) (22)轴,（W）（R）轴（12）（19）、（14）（17）轴（L）（R）为6.40m，放坡宽度1.21.5m.开挖方法采用反铲挖掘机和铲送机配合进行开挖，进行分层开挖。每次开挖深度控制在2m以内共计为三层，开挖土方根据土方量平衡计算，除少量现场存放外，大部分用8T24T自卸汽车运出，开挖顺序从基坑靠近A轴线向北面另一边平行开挖。由于基坑较深，基坑面积较大，土方开挖采用阶梯式分层开挖，基坑挖至到二层时在(9)轴,(20)轴之间留设一定的坡道，把坡道伸入基坑但不下底，坡道按1：8留设，使挖土机械能以较小的翻倒次数，就能把土方直接装车外运加快挖土速度。5.2.4、施工要点为防止基坑超挖和保持边坡、坡度正确，机械开挖至接近设计坑底标高或边坡边界、应预留3050cm厚的土层用以修坡。挖坑时注意检查基坑是否有洞穴、暗沟或裂缝存在，如发现迹象应及时汇报，并进行探察处理，弃土应及时外运，如需临时堆放时，堆土坡脚至坑边距离不得小于2.5m。基坑挖好后，应对坑底进行抄平、修整、如有超挖部分用素土，或灰土回填填夯与地基土基本相同密度，挖至设计标高及时通知勘察和设计部门共同验槽，应尽量减少基底的暴露时间。如遇基坑土壁松疏、不坚实有裂迹用暂停施工，进行基坑支护或加固、编制基坑支护，加固施工方案，报有关部门审批。5.2.5、旋挖桩施工本工程建筑物地基形式主要为机械旋挖钻孔灌注桩，桩径1000mm,由筏板（1300）-6.00 m，承台（1000-1400）标高-6.7m的厚度确定各个桩及顶标高。卵石层标高根据地勘求出，确定桩顶标高。5.2.5.1、工程地质条件依据提供的某某省建筑设计研究院所作的岩土勘查报告工程地质概述，由杂填土和角砾（1）层、粉质粘土层组成松散状态，角砾（2）层、稍密卵石层、中密卵石层构成较密实状态；地下水埋深约为-4.30-9.20m处。根据施工图设计标高基坑底部在-7.4m、-6.50 m。5.2.5.2、场地状况a、水源：能满足工程施工用水要求。b、电源：能满足工程650kw用电需要。c、交通：保证施工交通畅通。5.2.5.3、施工内容与工序本工程的主要施工内容如下：施放桩位钻孔施工吊放导管混凝土灌注成孔达到75%砼龄期凿除桩顶泛浆5.2.5.4、桩位放线根据建设方提供的场地有关城市坐标网绘制测量放线简图，标明所有测放尺寸，制定测量放线程序。a、用全站仪测量测定后向内各引300，定点轴线，然后复核总尺寸。用电子径纬仪引测其轴线及井桩位点。b、严格按照规定操作仪器，遵守有关测量放线的标准和规范，按测量仪器作规程精心操作TOPCON-332全站仪，准确定位。c、桩位用牢固、显著的标记标定，即用48钢筋打入土中350，用白灰灌入即为桩中心点。并插入钢筋或竹杆作为标识。d、派专人对施放的桩位进行巡护，保护桩位不被破坏，并在施工中应经常复测。e、桩位的允许偏差70。开钻前，经测量组人员确认桩位对准后方可开钻。同时测放建筑物的轴线，并在坑壁上作好标记；施工前按建筑物轴线用测量仪器测放桩位，并请现场监理检查签字。5.2.5.5、护筒制作与埋设(1)护筒制作：护筒采用46钢板卷制而成，其直径为0.9m米，长度34m，护筒焊缝密封性要好，不能渗漏，且加焊吊环，上口加焊箍圈。(2)埋护筒设：护筒埋设均采用人工挖孔，十字交叉法定位下入，护筒中心线应对正桩位中，其偏差不得大于20，并保证筒垂直，护筒外围用粘土分层回填夯实，以防护筒倾斜及脚底跑浆，造成钻进中孔口坍塌。护筒用铁丝对称固定于孔口枕木上。5.2.5.6、施工工艺流程主流程子流程主要检查测量内容现场踏勘、收集资料编写施工设计设计审批设备进场、技术交底检查桩位基线、高程设备配套、材料进场桩位测量、设备安装布设循环系统护筒加工工护筒外形尺寸埋设护筒护筒中心偏差、垂直度钻头加工、修理制作泥浆、调整泥浆性能验收开钻钻头外径、钻机水平安全设施泥浆性能钻进成孔首次清孔孔径、孔深、孔斜、沉渣厚度制作钢筋笼钢筋笼规格、定位高程偏差吊放钢筋笼清理导管、准备隔水塞下入导管导管密封性能沉渣厚度二次清孔砼面上升高度、砼配合比塌落度灌注水下砼砼输送到位，混凝土搅拌灌注桩顶高程试块制作、坍落度测定洗导管起拔导管、护筒收集整理资料归档检查、汇总、会签原始资料回填桩间土图11施工工艺流程5.2.6、成孔工艺5.2.6.1、成孔工艺方案的选择及设备配套a、成孔工艺方案的确定根据地层及桩形情况，本工程采用锅状钻头进成孔工艺。此工艺对桩间土有挤密作用，清底效果好，钻进效率高。开钻时，轻压慢转，进尺超过3米后，转入正常钻进。b、钻机选择成孔机械的选择，主要依据桩孔结构和地层情况确定。本工程拟采用R-412HD型大型工程钻机十六台。R-412HD型大型工程钻机具有如下特点：(a)、具有液压旋转装置，且在钻机前方开孔，便于大直径（1.5米以下）钻头起下；(b)、具有多种转速选择，适应范围大，有利于提高钻进效率粘土层钻进，45米孔深可在80分钟内完成；(c)、结构紧凑、平稳，具有自动移动装置，移动方便，液压起落钻塔，拆卸钻杆简便；(d)、配有微电脑测深仪、自动对中检测仪和调整系统，能准确测量和控制孔深和钻孔垂直度；(e)、配有主、副卷扬机，可同时进行钻孔和下钢筋笼的施工；(f)、配有四层机锁式钻杆及磨阻式钻杆，采用机锁式钻杆最深钻孔可达45米，机锁式钻杆可凭借主油缸对孔底直接加压，提高钻进速度。(g)、该钻机采用美国卡特比勒挖掘机底盘，有履带行走机构，钻机移动方便灵活。且履带的宽窄可调节，调宽后增加了设备的稳定性；(h)、该钻机操作灵活，功效较高，可大大缩短工期；(i)、该钻机采用旋挖工艺，孔底无虚土和沉渣，桩基的承载力较高，工程质量有可靠地保证；(j)、旋挖式钻进，直接挖出原状土，不需要泥浆循环，场地整洁，环保性能良好。5.2.6.2、钻头的选择钻头的选择主要依据地层情况与施工工艺来进行。水位以上可用螺旋钻头，水位以下可选用旋挖钻头。5.2.6.3、护壁方法本次工程施工剖面遇有约0.2-6.3m中粗砂层和饱和状易缩径黏土层，需全部采用泥浆护壁施工，泥浆采用彭润土加PGS降水剂处理的优质泥浆。a、根据地层情况及以往施工的实践，泥浆指标要求在1.151.18之间。b、泥浆的制作经过多次试验对比和在场外试桩中的实际应用，在泥浆中加入适量的PGS降水剂，能在降水的同时，提粘较小，有利于保持较高的钻进效率；经过PGS处理的泥浆、泥皮较薄且致密，有利于保护孔壁，提高桩侧摩阻力；其性能完全满足施工要求。在桩孔施工过程中，要及时配制新泥浆。具体方法是：在泥浆池加入一定的水，再倒入膨润土和用热水水化好的PGS降水剂，用机械或人工充分搅拌均匀即成。5.2.6.4、成孔质量保证措施及检测方法。a、成孔质量保证措施。(a)、护筒埋设时，保证护筒中心线与桩柆中心线对正,护筒埋设垂直,外围必须用土分层填夯实,并用铁丝固定于孔口枕木。依桩位十字中心在成孔范围外设十字基准点,其中心位置对准桩心位置。(b)、安装钻机时,调整垂直度仪,保证钻杆垂直,并采用固定措施，使钻机在钻进过程中运行平稳,不晃动。经测量员检查确认后开始下钻。(c)、砂层钻孔孔壁不稳定时，采用泥浆护壁，宜采用比重1.11，粘度20s的泥浆，施工时护筒内的泥浆面应高出地下水位。钻进时如发现不正常的晃动难以钻进，应立即提钻检查、排除故障，如遇特殊情况应向业主及监理及时汇报联系防止孔壁坍塌、失水量过大和孔壁泥皮过厚；(d)、依十字线中心开孔，开孔孔径大于成孔直径2030开孔深度2.5m。(e)、检查孔底沉渣厚度，具体办法：自制沉渣检测筒一只，用导绳锤入桩底，待2-3min后，引出测量其厚度。孔底沉渣50mm。(f)、成孔完毕后在孔口盖上盖子，孔口周围设置护栏，挂上显著警示标志，保持孔口1m整洁及无堆积物品，机动车辆的通行不得对井壁的安全造成影响。b、成孔质量检测方法孔深、孔斜：配有微电脑测深仪、自动对中检测仪和调整系统，能准确测量和控制孔深和钻孔垂直度。钻头为定径型号，钻孔直径完全能保证设计要求。成孔质量控制详见图所示。放点误差1.
