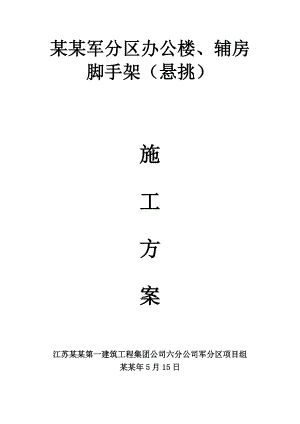

某某军分区办公楼、辅房脚手架（悬挑）施工方案江苏某某第一建筑工程集团公司六分公司军分区项目组某某年5月15日钢管扣件式悬挑脚手架施工工法1、工程概况：某某军分区办公楼、辅房翻建工程。办公楼4700m2，高度为22米左右，地下一层、地上五层；辅房为2700 m2，框架三层，檐口高度为10.8米。2、特点:1、 本工程外脚手架采用钢管悬挑脚手架扣件搭设，能自身形成支撑系统，可在任意位置分片、分段搭设、拆卸的一种施工用脚手架。2、 钢管悬挑脚手架所用材料为钢管、扣件、竹笆板等普通钢管扣件脚手架的通用材料。3、 钢管悬挑脚手架采用分段卸荷，并与建筑物拉结，故搭设高度不受限制。在分段区域范围内除斜撑外，其余全部采用单根钢管搭设。4、 使用方便，安全可靠，对其它作业适应性强。钢管悬挑脚手和普通外脚手一样，同已操作层可相互通行，上下作业又可相互呼应，既可作为砌筑用外脚手，又可作外装饰脚手，便于组织立体交叉作业。3、工作原理： 一般悬挑钢梁或钢架支承脚手架是通过钢梁或钢架及埋设在结构上的锚固构件将脚手荷载采用分段卸荷传递给已建部分建筑物，是在悬挑钢梁或钢架上搭设的一种脚手架。钢管悬挑脚手架就是利用这一原理，将整个脚手架按容许搭设高度分成若干段，然后由钢管扣件组成的平面铰接桁架来支承每一段的脚手荷载，再由铰接桁架直接将荷载传递给相应层次的建筑物。钢管悬挑脚手架在同材方面，与建筑物联结处理上，以及施工操作上均方便并优越于一般悬挑钢梁或钢架支承脚手架。4、适用范围1、 钢管悬挑脚手架适用于砖混结构、框剪结构的多层或高层工业与民用建筑施工，尤其对高层框架结构工程更为方便、适用。2、 对基础工程（如地下人防工程），回填土不能及时回填，而主体结构工程又必须立即进行的工程。5、材料及工具:1、 材料质量应符合下列要求:2、 钢管应采用外径48mm、壁厚3.5mm的焊接钢管。其化学成分与机械性能应符合普通碳素结构钢技术条件（GB70088）中Q235钢材的材质要求.立杆、纵向水平杆的长度一般为46m,横向水平杆一般为1.902.30m,钢管应涂防锈漆。3、 重复使用的扣件应及时检查。有裂缝、变形的扣件严禁使用；滑丝的螺栓必须更换；用于重要部位的应按钢管脚手架扣件（JGJ2285）规定的检验规则抽样检测,合格厚方可使用。扣件螺栓拧紧扭力矩达70N·m,不得破坏。4、 其它材料又50mm厚木脚手板；1.20m宽竹笆板,3.50×1.20m安全围网；3.00×6.00m安全平网等。安全网应符合安全网（GB572585）规定要求。6、脚手荷载及支承桁架荷载简图:1、 脚手架结构上的荷载分为下列两类:2、 永久荷载:脚手架结构自重,脚手板荷载，安全网及挡脚板、栏杆等荷载。3、 可变荷载:脚手架使用期间的施工活荷载（人、材料、）以及风荷载。4、 钢管悬挑脚手架每一段的承载能力极限状态应考虑上述第2条中的荷载效应组合。其中脚手架操作层上的施工均部活荷载标准值，一般不小于2KPa；砌筑脚手架上宜采用3Kpa。在同一垂直方向上脚手架操作层不宜多于三层。5、 钢管悬挑脚手架支承桁架荷载图见下图：图中P为分段脚手架立杆底部的反力，桁架的高度约为桁架所在位置建筑物的层高，桁架的节间距离要求不大于2.20m。P要求不大于10KN。6、 钢管悬挑脚手架的支承桁架按平面铰链桁架考虑。计算时必须遵守建筑结构荷载规范（GBJ987）、钢结构设计规范（GBJ1788）等有关标准的规定。7、 在设计计算脚手架时，计算结构的强度、稳定性及连接强度时，应采用荷载设计值。荷载的设计值等于荷载标准值的分项系数。荷载分项系数为：（1） 永久荷载分项系数1.2（2） 可变荷载分项系数1.48、 设计计算脚手架结构的杆件变形时，应采用荷载的标准值。9、 在设计计算支承桁架的同时，应验算支承桁架与建筑物联结节点的节点强度。7、搭设要求：1、 钢管悬挑脚手架的搭设必须按照施工方案规定的构造和搭设顺序进行，一般的工艺流程如下：短钢管制作准备埋设短钢管搭设钢管支撑桁架竖立杆搭设水平杆连结扶墙支撑点搭设剪刀撑铺竹笆板搭设脚板和栏杆支搭安全网检查验收支付使用。2、 对地下室人防工程回填土不能及时回填，而主体结构工程又必须立即进行的工程，应在基础上（如地下室顶板上）考虑支搭钢管悬挑脚手架。3、 钢管悬挑脚手架支承桁架由立杆、横杆、斜撑、腹杆组成。交接点采用扣件联结，斜撑上节点必须用直角扣件与脚手搭大横杆联结。腹杆与横撑可用旋转扣件联结。支承桁架的上部横杆必须与建筑结构直接拉结，下部可通过扶墙拉撑杆将立杆与建筑物拉牢，以抵抗斜撑的水平推力。支承桁架的构造见图：1立杆 2横杆 3斜杆 4直杆 5扶墙拉撑杆6双扣件7用于分段搭接时，支撑安全网4、 支承桁架应按施工组织设计规定的间距报纸，不得大于1.80m.。建筑物四周的所有阴阳角必须增设支承桁架，与墙面呈45°或135°水平夹角，以确保转角处脚手的支承。5、 支承桁架与建筑物连结的上节点及下节点应采用48短钢管预埋在沿口边梁内，位置居墙中。短钢筋直接埋入梁内350mm。另一端为平头，外露100mm。上节点预埋短钢管的间距砼支承桁架的间距。下节点预埋短钢管的间距为支承桁架间距的2倍，即间隔设置。联结节点的墙体应由足够的强度，锚固点处的混凝土强度应不低于15Mpa。6、 支承桁架的斜撑应采用双根钢管拼搭，在分段搭设高度不高，经计算许可时，也可采用单根钢管斜撑搭设。腹杆应根据支承桁架几何尺寸的需要设置，并使所有的节间距离不超过2.2m。7、 钢管悬挑脚手架支承桁架以上的脚手架搭拆方法同普通钢管扣件外脚手，步高宜控制在1.80m左右，不得超过2m，立杆的横距和纵距应和支承桁架匹配，分段脚手架的搭设高度不得超过20m。8、 钢管悬挑脚手架各段脚手应具有各自相对独立性，当上下脚手架为连续满搭时，宜在分段之间的立杆上加强联结，联结点的位置应设在支承桁架的平面之外，靠近节点的部位，使整个外脚手具有较好的稳定性。9、 支承桁架以上的脚手架应加强与建筑物联结，高度在50m以下的脚手拉撑点，垂直间距每隔3步设一点，水平间距每隔3跨设一点。高度超过50m的脚手拉撑点应适当加密，垂直间距每隔2步设一点，水平间距每隔2跨设一点。10、 钢管悬挑脚手架的外侧应搭设剪刀撑，剪刀撑与水平面的夹角呈45°60°，沿高度由下而上连续设置。搭设高度为：5mH50m的脚手，每隔15m设置一道剪刀撑宽度为35个杆间距。搭设高度大于50m的脚手架。应沿脚手纵向连续设置。脚手架转角的两端必须设置剪刀撑。11、 沿建筑物四周搭设的钢管悬挑脚手架应采用闭合形式，脚手架同一步内的纵向水平杆必须四周交圈。12、 钢管悬挑脚手架所用扣件：钢管应经过认真挑选，如发现由裂缝、弯曲、锈烂的钢管、扣件必须予以剔除。13、 其它的施工要求及做法均同普通钢管扣件外脚手架。14、 立杆垂直偏差：（1） 搭设高度H25m时纵向偏差不大于H/200，且不大于100mm。横向偏差不大于H/400，且不大于50mm。15、 纵向水平杆水平偏差不大于总长度的1/300，且不大于20mm，横向水平杆偏差不大于10mm。16、 脚手架步距、立杆横距偏差不大于20mm立杆纵距偏差不大于50mm。8、拆除：1、 钢管悬挑脚手架拆除前应根据现场情况，设围栏或警戒标志，并设有专人负责看守，严禁非操作人员进入。2、 拆除前应先清除脚手架上留存的材料、杂物。应有现场施工负责人批准手续，拆架子时必须有专人指挥，做到上下呼应，动作协调。3、 严格遵守拆除顺序，由上而下，先绑后拆，后绑先拆，钢管悬挑脚手架应先拆除脚手架系统，然后再拆除承重桁架部分。承重桁架上部的脚手，先拆栏杆、竹笆板、剪刀撑，然后拆小横杆、大横杆、立杆。严禁采用推倒或拉倒的拆除做法。脚手架的扶墙拉撑点应随脚手架逐层拆除。4、 脚手架的拆除宜一步一清。分段拆除时高差不得大于2步。如高差大于2步，则应对上部存留脚手进行加固处理。9、劳动组织：劳动组合根据任务大小，进度快慢决定，一般情况下劳动组织见下表：作业人员配备及分工表：序号工种人数工作内容备注1架子工6搭拆脚手架二组（3人为一组操作）也可一组（3人）2架子工2地面选料、捆绑、挂钩10、安全措施：1、 施工前，单位工程技术负责人应向搭拆和使用人员进行技术、安全交底，严格按照施工组织的规定和脚手架施工图进行搭设和使用。2、 架子工必须经过培训，并取得架子工操作证方可上岗操作。架子工操作时必须佩带安全帽，系好安全带。3、 六级以上大风、大雾、暴雨、雷击天气或夜间照明步足时，严禁再脚手架上操作。4、 钢管悬挑脚手架宜每隔50m设一处接地装置，如最远点到接地装置脚手架上的过度电阻超过10，则应增加接地装置。5、 钢管悬挑脚手架施工时必须设置安全平网，平网装设的位置为：（1） 第二层楼面标高处。（2） 从二层楼面表处起每隔四层设一道。（3） 操作面处。6、 严禁不同材料的杆件混搭脚手架，禁止随意拆除脚手架上的竹笆排、扣件及与建筑物的联接。7、 操作层上施工荷载应符合施工组织设计的规定，严禁超载，严禁将模板支撑、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上。
