劈裂式灌浆施工监理实施细则.doc

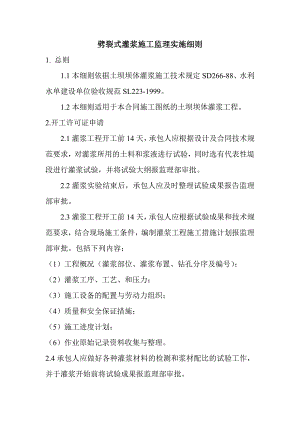

劈裂式灌浆施工监理实施细则1. 总则1.1本细则依据土坝坝体灌浆施工技术规定SD266-88、水利水单建设单位验收规范SL223-1999。1.2本细则适用于本合同施工图纸的土坝坝体灌浆工程。2.开工许可证申请2.1灌浆工程开工前14天，承包人应根据设计及合同技术规范要求，对灌浆所用的土料和浆液进行试验，同时选有代表性堤段进行灌浆试验，并将试验大纲报监理部审批。2.2灌浆实验结束后，承包人应及时整理试验成果报告监理部审批。2.3灌浆工程开工前14天，承包人应根据试验成果和技术规范要求，结合现场施工条件，编制灌浆工程施工措施计划报监理部审批。包括下列内容：（1）工程概况（灌浆部位、灌浆布置、钻孔分序及编号）；（2）灌浆工序、工艺、和压力；（3）施工设备的配置与劳动力组织；（4）质量和安全保证措施；（5）施工进度计划；（6）作业原始记录资料收集与整理。2.4承包人应做好各种灌浆材料的检测和浆材配比的试验工作，并于灌浆开始前将试验成果报监理部审批。3施工过程监理3.1承包人必须按照设计要求按次序施放孔位，并在现场注明号与孔号。钻孔应按设计次序进行，未经设计修改或监理同意，不得随意改变钻孔次序。3.2钻孔作业中，承包人应对孔斜孔深及时进行检查，保证钻孔质量，并填写凿孔的记录和描述，如发现特殊情况，应详细记录并分析处理。3.3承包人应凭证开灌，灌浆前应及时通知监理人员，施工作业人员应根据灌浆任务书进行灌浆作业。3.4在灌浆过程中，应按监理批准的配比配料，采用机械制浆，所用土料应先浸泡并搅拌成浆，灌浆前再经过过滤筛。3.5在灌浆过程中，应经常检查浆液指标如浆液容重、输浆量、稳定性、自由析水率等是否符合要求。3.6灌浆应采用孔底注浆全孔灌注的方法，应先灌河槽段，后灌岸坡段和弯曲段，控制好施工次序。3.7灌浆开始先用稀浆，经过35分钟后再加大泥浆稠度；灌浆中应先对第一序孔轮灌，采用少灌多复的方法。一序孔灌浆结束后再进行二序孔，二序孔灌浆结束后再进行三序孔。3.8灌浆过程中应做好灌浆量控制、灌浆压力控制、横向水平位移、裂缝开展宽度控制，以保证灌浆期间堤体安全和灌浆质量。劈裂式灌浆应尽量推迟和限制坝面出现裂缝，裂缝限制宽度应根据灌浆试验确定，一般控制在3cm以内，要求在停灌后坝体裂缝能基本闭合。3.9灌浆结束应以浆液升至孔口经连续反复灌浆3次不再吃浆时，可终止灌浆，劈裂式灌浆封孔，当每孔灌完后，可将注浆管拔出，注满容量大于1.5T/ m³的稠浆如果浆面下降，可继续灌注稠浆，直至浆面升至坝顶不再下降为止。3.10承包人应按规范要求对灌浆材料进行抽检试验，及时对钻孔和灌浆作业做好原始记录，原始记录资料应真实齐全清晰准确。4.施工质量控制4.1灌浆孔应按设计要求布孔，凿孔必须按序进行，凿孔偏差不得大于孔深的2%。4.2灌浆过程中应按设计要求控制浆液各项指标，对浆液容重和输浆量应每小时测定1次并记录，浆液的稳定性和自由析水率10天测定1次并记录。4.3灌浆应按序进行，每次最大灌浆量应按设计要求控制，每孔灌浆次数应通过试验确定，一般为510次并记录。4.4灌浆过程中应进行综合控制，孔口压力控制在设计最大允许灌浆压力以内。4.5灌浆过程中，应有专门观测人员负责观测工作，全面控制灌浆量，及时发现和解决问题。4.6灌浆结束标准：当浆液升至孔口，经连续复灌3次不再吃浆时即可停止灌浆。4.7封孔：劈裂式灌浆封孔，当每孔灌完后，可将注浆管拔出，注满容重大于1.5 T/ m³的稠浆如果浆面下降，可继续灌注稠浆，直至浆面升至坝顶不再下降为止。4.8承包人应进行质量检查，中间质量检查包括布孔、凿孔、工艺操作、浆液性能、综合控制情况、终止灌浆标准、出现问题及处理等，最终质量检查包括坝体内部质量、坝面裂缝、浸润线出逸点、渗流量变化情况等，并全面完整地做好资料。4.9每个单元灌浆结束后，应按有关质量评定标准进行质量等级评定，及时填报单元工程质量评定表。同时按规范要求及时进行材料抽样试验。
