农业综合开发项目水利工程施工组织设计#四川#渠道整治#清淤工程.doc

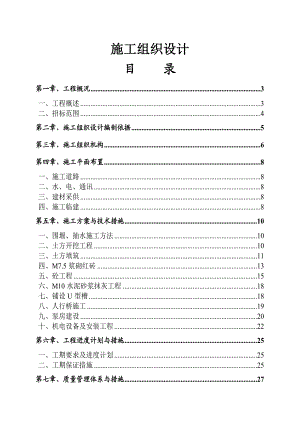

施工组织设计目录第一章、工程概况3一、工程概述3二、招标范围4第二章、施工组织设计编制依据5第三章、施工组织机构6第四章、施工平面布置8一、施工道路8二、水、电、通讯8三、建材采供8四、施工临建8第五章、施工方案与技术措施10一、围堰、抽水施工方法10二、土方开挖工程10三、土方填筑11四、M7.5浆砌红砖13五、砼工程15六、M10水泥砂浆抹灰工程18七、铺设U型槽18八、人行桥施工19九、泵房建设20十、机电设备及安装工程22第六章、工程进度计划与措施25一、工期要求及进度计划25二、工期保证措施25第七章、质量管理体系与措施27一、质量方针27二、质量目标27三、质量管理体系及主要职责27四、质量控制措施28第八章、冬雨季施工措施32第九章、安全管理体系与措施34一、安全目标34二、安全管理网络及主要职责34三、安全措施36四、文明施工措施39第十章、环境保护管理体系与措施41第十一章、资源配备计划44第十二章、施工设备及试验、检测仪器设备配置45附表一：拟投入本标段的主要施工设备表46附表二：拟配备本标段的试验和检测仪器设备表47附表三：劳动力计划表48附表四：计划开、竣工日期和施工进度网络图48附表五：施工总平面图50附表六：临时用地表51第一章、工程概况一、工程概述本工程为XX县XX乡2010年农业综合开发土地治理项目水利工程，整治渠道10.67公里，整治山坪塘3处，改造提灌站2座组成，渠道工程有1号渠、2号农渠、3号农渠、4号农渠、5号农渠、6号农渠、7号农渠组成，1号渠主要施工项目为：人工清运淤泥、人工回填土方、M10砂浆抹面、M7.5浆砌红砖、现浇C15砼、人工拆除旧条石等。2号农渠主要施工项目为：人工清运淤泥、人工回填土方、M10砂浆抹面、M7.5浆砌红砖、现浇C15砼、铺设U60型槽等。3号农渠主要施工项目为：人工清运淤泥、人工回填土方、现浇C15砼、铺设U60型槽等。4号农渠主要施工项目为：人工清运淤泥、人工回填土方、现浇C15砼、铺设U60型槽等。5号农渠主要施工项目为：人工清运淤泥、人工回填土方、现浇C15砼、铺设U60、U80型槽等。6号农渠主要施工项目为：人工清运淤泥、人工回填土方、现浇C15砼、铺设U60、U80型槽等。7号农渠主要施工项目为：人工清运淤泥、人工回填土方、现浇C15砼、铺设U60、U80型槽等整治山坪塘有民主5组盘子堰、字库3组塘、字库2组塘。民主5组盘子堰主要施工项目为：机械清运淤泥、人工回填土方、M10砂浆抹面、M7.5浆砌红砖等。字库3组塘机械清运淤泥、人工回填土方、M10砂浆抹面、M7.5浆砌红砖等。字库2组塘主要施工项目为：机械清运淤泥、人工回填土方、M10砂浆抹面、M7.5浆砌红砖等。工程工期：本工程招标文件要求工期为80日历天完成全部工程内容，达到竣工验收要求。工程质量：符合国家现行工程施工质量验收规范一次性合格标准。建设地点：XX县XX乡。二、招标范围详见工程量清单及施工图纸所示的全部内容。第二章、施工组织设计编制依据根据现场踏勘，对本工程所处的地理位置和现状，施工招标文件规定要求，本着科学合理、环保节约的原则进行施工方案、施工总平面布置。1、施工招标文件和本工程业主和招标代理所提供的招标设计图册及工程量清单。2、满足施工招标文件规定的工期要求，若本项目中标，将按照业主和监理公司要求进场准备施工。3、现场踏勘，社会情况调查和材料来源及价格的调查情况。4、施工方案中所选定的施工工艺及施工方法5、国家颁布的法律、法规和水利部门现行的技术规范、规程、标准等。第三章、施工组织机构1、以项目经理为总指挥，负责各方的协调，是工程施工的总调度，对该工程的质量、工期、安全、文明施工负总责，并对施工成本进行有效的控制，按“项目法施工”的要求进行管理。2、项目副经理、技术负责人服从项目经理的指挥，努力做好本职工作，向项目经理献计献策，解决施工中出现的各种问题及技术难点，认真落实各项责任制度。3、项目部各部门，在项目副经理和技术负责人的直接领导下，开展工作，以施工作业计划为目标，以法规、规程、条例、责任制为标准，互相协作完成项目经理下达的施工指标。4、组织机构框图如下：项目经理技术负责人项目副经理保卫部财务物资部质量安全部施工技术部综合办公室文明施工员保卫人员材料人员财务人员安全人员试验人员质检人员统计人员测量人员施工人员技术人员后勤人员办公人员仪器埋设组砼施工二组金属结构组钢筋木工施工组砼施工一组机电设备组砌筑施工组开挖填筑组试验组测量组机械组第四章、施工平面布置一、施工道路整个工程在施工期间，对外交通主要靠公路，现有通往渠道的公路、机耕道；为满足本次招标工程的施工要求及今后防汛运行管理需要，需对道路进行部分段进行整治维修。二、水、电、通讯施工供水供应条件：应根据当地的水源条件，采取建抽水站措施解决，生活用水取用当地井水。施工用电供应条件：施工用电供应条件：工程区已分布有国家和地方电网，考虑到这次整治施工集中的特点，本工程用电结合永久10KV输电线上搭接，不足时，采用自备电源发电或油动机具施工。 施工渠道范围内装有程控电话，有无线通信网络覆盖，对外通讯便利。施工期通讯可利用当地程控电话及移动网络解决。三、建材采供当地材料供应条件：砂卵石料从附近料场购买，平均运距15km。 其储量及质量都完全能满足水工规范的要求。主要材料供应条件：本工程所需的外来建筑材料：水泥、钢筋、木材、炸药、汽、柴油等，均可在工程就近的XX县物资部门、石油公司及林产品公司购买。四、施工临建临时工程主要为施工道路，临时便桥，临时脚手架，施工仓库，以及施工单位临时房屋等。临时设施主要为生活工棚、仓库、堆料场地及交通道路。建设期的施工场地经整理，可满足施工需要。工棚、仓库等可搭设在渠道附近空地上。施工占地主要为临时生活工棚、施工场地及交通公路占地，占地大部分为荒地、山地，个别占用旱地。施工交通、工区分布、围堰、工棚、仓库、堆料场、拌和系统等各项布置详见“附表五：施工总平面图”。第五章、施工方案与技术措施一、围堰、抽水施工方法围堰采用双排圆木桩竹笼围堰，施工要点：1、确定施工的位置，根据渠道的宽度和施工的位置及施工操作面确定修筑河道上围堰的位置。2、打埋圆木桩，根据河道的水深、淤深，圆木桩的直径、长度，围堰长度，计算围堰宽度、打埋圆木桩深度及间距。确定好圆木桩的材料和打埋深度及间距后，采用挖掘机夯打圆桩，圆木桩固定后下竹笼，然后在竹笼之间用土填充、捣实，最后用6.5mm钢筋加固。3、排水用大口径的泥浆泵及潜水泵进行抽水。二、土方开挖工程1、开挖工程动工前，必须实测开挖区的原始断面图或地形图；开挖过程中，应定期测量收方断面图或地形图，使之符合设计断面；开挖工程结束后，必须实测竣工地形图，作为工程结算的依据，并经设计、地质、监理和业主验收认可，方可进入下道工序的施工。2、土方开挖自上而下进行。本工程土方开挖分两部分进行，一部分主要是场地清理，此项内容包括原有设施拆除、植被清理、树根挖除、表土开挖，这部分土方开挖作为弃土处理，用8吨自卸车外运至业主和监理指定的弃土场地；另一部分是开挖利用土，这部分土方经监理认可后用于回填填筑。3、该工程的土方开挖采用挖掘机开挖，8吨自卸汽车运输，人工修整基底和边坡。建基面以上预留1020cm保护层采用人工开挖，同时清除机械开挖之松动部分，以减少对原状基础的扰动，保证建基面的整体性。5、基础开挖结束后，应及时提请业主（监理）单位组织验收，验收前施工单位应认真按施工规范和设计要求作好自检工作。三、土方填筑本工程土方填筑包括：填料选择和开采、基础清理、铺填、压实和接缝处理等。1、基础清理：填筑前必须对填筑范围内的乱石、各种建筑物和垃圾、杂草、树木、树根、腐植土及淤泥全部清除，并经监理验收确认合格为止。填筑前对清基合格的渠基事先进行机械平整压实，并分段按程序验收以及工程质量评定。3、取料：本工程填筑取料分两部分，一部分是利用合格的开挖料作为填筑料；另一部分借土回填，后退法卸料。4、填筑：填筑前应根据所用的填筑料做好碾压试验，确定合理的碾压参数（铺料厚度、含水量、方式、遍数）。铺料厚度控制在30cm以内，宽度一次性铺足，避免纵向接缝。背水坡超填50cm，以保证机械碾压到位，采用推土机平土，用碾压机压实，往返碾压至少1/3重合，同时辅以压路机碾压密实，确保回填土干容量达到设计要求。填筑过程应采取措施避免出现弹簧土。填筑接缝必须成斜坡形，坡度可采用1:31:5，顶高程一般比设计超高5%，作为沉降加高。对于基础隐蔽的砌体附近，边隅地段的回填，必须选取级配良好的砂砾料或土方回填，用平地机结合人工夯实或用水冲法压实，以确保砌体安全和填筑质量。分段作业，其最小长度不应小于100米，并高立标志，以防漏压、欠压和过压。上下层的分段接缝位置应错开，其搭接长度：平行渠轴线方向不应小于0.5米，垂直渠轴线方向不应小于3.0米。5、整坡：对于填筑完的前边坡必须整坡。迎水坡坡面在护坡施工前必须清除直面上松散、不密实的填料，直至设计坡面，使衬砌施工坡面平整、密实，局部不密实的铺以人工夯实处理。背水坡同样进行清理，做到坡面平顺，密实、美观。渠面边线顺直、同宽、平整。6、填筑质量保证措施开 采备 料装 运 装料 运输理 铺 料倒料 找平 碾压 料场规划填筑生产流程：为保证填筑质量，根据填筑生产流程，建立填筑质量保证体系，落实质量责任制，具体分工如下：班组长：对各生产环节质量负责自检、自控、对质量缺陷进行弥补、处理；施工员：地区域集中的几个环节，在生产工艺上进行指导，协助处理有关的质量问题；试验室人员：对有关人员进行质量要求交底，综合分析质量情况，对出现的质量问题提出处理方案。技术负责人：对有关人员进行质量要求交底，综合分析质量情况，对出现的质量问题提出处理方案。根据设计意图及同类型工程的施工经验，对填筑料的开采、制备进行试验。根据试验确定经济合理的施工碾压参数、试验结果。现场质量控制分料场控制和堤面控制大范围。料场控制：即料源控制，除在开采加工上按要求严格控制外，对不合格材料，做到“严格处理”，该弃的料即弃掉。渠道控制：首先是对填筑料的质量控制，其次是对施工参数的控制，再次是对施工面貌的控制；渠道控制过程中，根据容易产生质量问题的环节和部位，检查应分主次、轻重；将全面质量管理知识用于质量控制。施工过程中，经常测量填筑断面，使其符合设计要求；填筑时，先对填筑料进行碾压试验，以保证其达到最佳压实效果；填筑过程中，检测的内容主要有：压实干密度和填筑料筛分试验，采用注水法挖坑试验。施工前期、中期为了掌握规律，试验次数较多，后期主要控制碾压参数，为保证施工质量，适当辅以挖坑检查；层面注意进行刨毛处理，使层间结合紧密；施工中材料检验工作应连续进行，以保证施工质量满足规范要求，非规范和非标准的不准使用；施工中加强现场质量控制，并根据现场实际及时调整有关施工参数，确保质量；严格控制填土断面尺寸标高。四、M7.5浆砌红砖1、砌筑及抹灰施工方法砌筑施工包括砼预制砖衬砌。在压实好的基础素土上砌砖。1）、砖衬砌铺砌工艺流程搭设样架砖砌筑砌筑面准备铺（坐）浆选料砂浆抹面检查砌筑质量木抹子收平养护2）、砖衬砌施工方法铺砌操作要求（1）砖砌体砌筑砌体施工工艺流程：砖湿水砂浆配制水平运输砌筑清理。（3）砂浆抹面砌体砌筑完成后，进行砂浆抹灰。 施工要点： 基层抹灰必须坚持按规范和工艺卡进行施工，为防止抹灰面开裂，首先认真做好基层的清理和洗刷，抹灰时打巴，抹灰竖直吊线，横要拉线贴灰饼，做到基层湿润才抹灰，以达到层层粘结牢固，无空鼓裂纹，表面平、毛、直、清秀的要求。断面控制按照设计断面分段搭好坡架，并在施工中经常检查，防止出现偏移等现象等。2、砌筑质量控制（1）砂、砖和水泥必须具备出厂合格及检验报告，不合格的材料一律不得进场。进场后，及时抽样进行二检，合格后，方能用到工程上。（2）砂浆拌制应按设计配合比，搅拌充分。（3）砌筑过程中，严格按照施工图及施工规范进行施工，砖的品种、标号必须符合设计要求。（4）砌砖前先将基层清扫干净，并根据砌体材料吸水率的特征，提前对砌体进行浇水湿润。每层挂线砌平，铺筑时采用挤浆法砌筑，以保证竖直灰缝饱满。（5）砂浆抹灰完成后，由专人进行维护。（6）砌体的结构尺寸和位置，符合施工详图规定，其砌体允许偏差应符合砌体工程施工及验收规范的规定。五、砼工程本工程砼施工严格执行水工砼施工规范（DL/T5144-2001）、水利水电工程施工测量规范（DL/T5173-2003）、水工砼试验规程（SL235-2006）以及招标文件技术规范中规定的其他有关规范和规定，并符合设计要求。立模（或绑扎钢筋）进一步清理冲洗刷脱 模剂1、 砼浇筑程序养 护拆 模底面铺砼进仓浇筑水平施工缝冲毛并养护签署砼准浇证开机拌制砂浆和砼单元工程质量测定调整达合格测量、放样2、砼浇筑方法本工程模板以钢模为主，局部异形结构用木模板。模板的贮运、保养成、加工、组合、支立等严格把关，按规范施工；模板需有足够的强度、钢度和稳定性，拼装后表面平整，接缝紧密，保证砼的浇筑质量。为了避免模板与砼粘结，模板表面要除涂刷脱模剂，脱模剂采用石腊、柴油、滑石粉配制。模板工程在砼浇筑时派专人值班守模，以防浇筑过程中的胀模、漏模，以保证砼的外观质量。砼浇筑材料选择及配合比设计原则砼的原材料必须按设计有关规范提供，其原材料的储量必须满足施工强度的要求，其中渠道所用水泥要求3天水化热不超过251KJ/kg，7天水化热不超过293 KJ/kg。砼的配比原则：a、水灰比的选定主要根据所要求的强度和耐久性。b、用水量在满足施工和易性的条件下，力求单位用水量最小。c、最大的粗骨料粒径根据结构断面和钢筋稠密度等情况确定，初步核定采用3级配。d、砂率根据选定的骨料级配和易性要求，选择最优砂率。砼的拌和a、砼拌和本工程砼采用拌和机生产砼。砼的拌和每班都应进必要的常规试验，检验各项性能指标，并根据实验结果及时进行砼配合比、拌和等的优化和调整。b、运输砼的运输：采用自卸拖拉机或工具车运输，配合溜槽或料斗下料，直接至仓面，以便实际施工中更好地灵活布置砼浇筑场面，利于施工。砼浇筑砼的浇筑工艺流程：清仓入仓铺料平仓振捣养护。a、仓面准备工作：包括基础面处理、施工缝处理、立模、冷动管理埋设、仓面清理等。以上工作完成后，经监理工程师验收合格后，方能签署准浇令进行砼浇筑。b、铺料：采用分层铺筑，每层间隔时间不超过2小时。c、平仓振捣：平仓采用人工平仓，砼振捣采用高频振捣器，振捣按序进行，快插慢拔，不漏振或过振，以砼表面不显著下沉，不出现气泡，并开始泛浆为结束标准。d、砼养护：砼浇筑完毕1218h即开始人工洒水养护，经保证砼面湿润。砼养护时间不得小于14天，重要部位和利用后期强度的砼，以及炎热干燥气候条件下，应延长养护时间，一般不得少于28天，养护工作配专人负责，并做好养护记录。六、M10水泥砂浆抹灰工程1、基层清理在抹底找平之前需将基层表面的浮灰、砼疙瘩、油污等清除干净，洞孔补好，高出凿平，混凝土基层凿毛。2、做灰饼标筋在施工饰面部位阴阳角两面吊出通长垂直线，并每隔1.5m左右做一灰饼，灰饼面必须与找平层相平，然后在灰饼面上拉通长横线，每隔1.5m左右补做一个灰饼，纵横灰饼相连做标筋。灰饼约5cm见方一个，标筋约5cm宽，宜用1:21:3干硬性砂浆抹成。3、底层找平将底面浇水湿润，用水灰比为0.40.5的素水泥浆，掺水泥重量35%的107胶满刷一遍，再抹1:3水泥砂浆，按标筋高度抹平，用木搓板压实搓毛，厚1012mm。4、面层抹灰根据设计要求抹面层灰，并用铁板抹平压光。七、铺设U型槽铺设U型槽前，应按设计尺寸要求进行排尺，并将沟渠底清理到设计标高，清底时应严格控制坡度和坡向。U型槽及砼镇底严禁铺设在未经处理的松土上，U型槽砼镇底应构造正确，埋设平稳牢固；砼镇底与U型槽接触紧密；填土的基底处理必须符合设计和施工规范规定。U型槽安装采用人力将U型槽卸入地沟的方法，下管时放置位置必须准确，U型槽接口前将接口处内外砼清洗干净，留出不小于3mm的缝隙用于设置止水条。下槽后，找直拔正，在撬杠下垫以木板，不可直接插在砼镇底基础上，安装完毕后，铺设止水带。八、人行桥施工 （一）人行桥基础施工 土方施工同本章三、土方开挖。基础土石方施工完成并检验合格后，即可进行C20砼基础施工。首先做好基底垫层，然后现场绑扎焊接基础钢筋，钢筋安装时预埋墩身连接钢筋，基础砼模板加固及砼施工参考扩大基础相关工艺进行。（二）桥墩台施工（1）墩台身施工施工前，凿除基础与墩台身结合部位表层砂浆，定出墩台身位置。墩台身钢筋在加工棚集中下料，现场绑扎成型，用吊车配合安装，墩身钢筋与基础预留联接筋焊接。脚手架采用钢管脚手架搭设。墩柱采用定型钢模一次浇筑成型，模板用吊车安装，柱模四周用缆风绳对拉。砼采用砼灌车运输，输送泵入模，水平分层连续浇筑，砼灌注完毕后，顶面砼应高出设计标高3-5cm，采用塑料薄膜包裹保水养护。（2）墩台帽施工钢筋在加工棚下料制成排架，凿除墩台身高出的砼、测量放样定出墩台帽纵横轴线后，用吊车逐片起吊，在底模上绑扎、安装。钢筋安装结束后吊装组拼侧模，侧模以对拉螺杆拉紧，用缆风绳调节模板垂直度，侧模顶口加设定位撑杆。砼浇筑参考墩台身进行，施工中应注意各种预埋件的预埋、预留。墩台帽应严格控制顶面标高并收浆平整。砼达到一定强度后拆除侧模，底模待其强度达到90%后方可拆除。（三）C25砼桥体板梁施工施工方法同砼工程。九、泵房建设a、砌砖工程砌砖工程开工前，按施工图纸要求选用砖的品种和标号；将砖提前浇水湿润；试验确定砌砖用砂浆，保证其强度和稠度达到设计要求；按施工图，放样出砖体砌筑线及各洞口尺寸、预埋件位置等。砌砖体砌筑采用座浆法施工，其施工按基础面清洗放线 砌筑 表面修整 养护的工艺流程进行。砌筑时，砌砖体表面应平整，竖直转角垂直，灰缝厚薄均匀，砂浆饱满；在转角和交接处同时砌筑，对不能同时砌筑而又必须留置临时间断处，应砌成斜槎；基础或主体砌完后，及时检查和校正砌体轴线和标高。砌筑过程中，随时注意砂浆的保水性和拌和质量，拌和砂浆随拌随用。b、屋面防水工程屋面结构层做好后，用2cm厚1：3水泥砂浆找平，找平层设置分隔缝，其宽度为20mm，缝间距为6m。在找平层上刷基层处理剂一遍，一层SBS改性沥青卷材防水层，上面一层面带细砂。铺设卷材时，严禁卷材起鼓，卷材铺贴牢固，表面平整，落水口周围及突出层面结构的连接处，封闭严实，确保不渗漏不积水。c、抹灰工程所有内墙均采用混合砂浆，两层做法，抹平整，并洒水养护2天。所有外墙，包括天沟内侧，采用水泥砂浆两层做法。墙面抹灰按照由内而外，从上至下的顺序进行。施工时在墙上做塌饼，并挂线，确保墙平角正棱直。d、油漆和乳胶漆工程油漆及乳胶漆工程施工包括基层准备、打底子、抹腻子和涂刷等工序。内墙、外墙装饰材料及颜色按设计要求选用。涂刷前将基层上的灰尘、粉垢 、溅沫和砂浆流痕等清除干净，再进行涂刷。表面颜色均匀，不显刷纹，不产生脱皮、掉粉、冷碱、咬色和没有漏刷、透底现象。e、楼地面工程本工程楼地面为地转楼地面。1.施工工艺流程：地面清理找规矩试拼板块编号板块铺贴清理、打蜡成品保护。2.施工工艺操作要求1）板块地面在铺砌或铺粘之前，应检查并控制好楼、地面垫层的平整度，然后清扫基层。2）根据标准线确定铺砌顺序和标准块位置。在选定的位置上对每个房间的板块，应按图案、色泽和纹理进行试拼。试拼后按两个方向编号码放整齐。3）铺设时水泥砂浆结合层，应严格控制其稠度，以保证粘结牢固及面层的平整度。结合层宜采用干硬性水泥砂浆。为了保证干硬性水泥砂浆与基层的粘结效果，在铺砌前，基层（或找平层）上刷一遍水灰比为0.40.5的水泥浆，随刷随摊捕水泥砂浆结合层，以保证整个上下层之间粘结牢固。4）正式镶铺时，要将板块四角同时平稳下落，对准纵横缝后，用橡皮锤轻敲振实，并用水平尺找平。锤击板块时注意不要敲砸边角及敲打在已铺贴完毕的平板上，以免造成空鼓。5）板镶铺完毕后，3小时内禁止上人走动。f、塑钢窗安装塑钢窗安装：根据各层的水平线及墙面粉刷厚度安装塑钢窗框，用射钉将窗框上的铁脚固定在墙上，窗框缝用石棉纱塞缝或打泡沫胶，再用1：3水泥砂浆嵌缝，窗框边内外留6mm的槽，用大玻璃胶防水，最后根据窗的规格安装窗扇，窗的安装必须按设计及规范要求施工。十、机电设备及安装工程（一）操作控制台、低压屏、电控箱、动力箱安装操作控制台、低压屏安装工艺流程：设备开箱点件型钢支架制作安装设备安装操作机构安装调整一、二次接线设备及支架接地（接零）耐压试验送电运行验收。电控箱、动力箱安装工艺流程：设备开箱检查设备搬运柜（盘）安装柜（盘）二次回路接线柜（盘）试验调整送电运行验收。设备基础型钢应按设计要求进行制安，且应符合国标施工及验收规范。盘、柜单独或成列安装时，其垂直度、水平偏差及盘、柜面偏差和盘、柜间接缝偏差应符合规范施工及验收规范。做到整齐美观。盘、柜及盘、柜内设备与各构件间连接应牢固，与基础型钢连接应符合设计要求。接地按设计要求应牢固良好。设备漆层应完整，无损伤，如有损伤应用与漆层颜色相同的油漆进行补救，保证漆层颜色和谐一致。操作控制台、低压屏、电控箱、动力箱电气试验（1） 对安装完毕的变压器，按现行规范标准对操作控制台、低压屏、电控箱、动力箱进行各种电气测试及耐压试验，并做好试验报告。（2）对各种试验合格的变压器进行零点升压或全电压冲击试验，其试验严格按规范或出厂要求进行。（3）安装完毕且各种试验合格的操作控制台、低压屏、电控箱、动力箱方可投入运行。（二）电缆敷设电缆敷设前应按要求进行检查,电缆型号、电压、规格应符合设计，外观应无损伤，绝缘良好。敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆。电缆敷设的最小弯曲半径应符合设计要求,电缆各支点间的距离应符合设计规定。电缆敷设应符合设计要求，高、低压电力电缆，强电、弱电控制电缆分层布置，排列整齐，不宜交叉，并加以固定，及时装设标志牌。标志牌应符合规程要求。（三）接地装置安装接地装置的施工包括埋设接地导体、测量接地电阻值、将避雷线的接地引下线与地下接地导体可靠连接。接地体顶面埋设深度应符合设计规定，采用人工开挖接地沟。遇上障碍物可绕道，但基础形状应保持不变，并尽量减少弯曲。（四）电气试验调整在空载试运行前，要严格按电气试验规范进行高低压试验、认真做好操作控制台、低压屏、电控箱、动力箱等一次设备的试验并认真作好记录，进行设备试验时应有监理及业主的相关人员在现场。在进行空载试验及负荷实验时，要编写调试大纲，并写出具体的操作程序，应取得监理的同意。在试验过程中，要注意个别参数的修改，取得监理同意，负荷试验要定岗进行专人值班。第六章、工程进度计划与措施一、工期要求及进度计划 a、工期要求：80日历天。b、XX县XX乡2010年农业综合开发土地治理项目水利工程总工期安排如下：计划开工日期2010年10月，计划竣工日期2010年12月完成工程量清单所示的全部工作内容，达到竣工验收眼球。工程进度安排见“附表四：计划开、竣工日期和施工进度网络图”。二、工期保证措施a、管理保证科学管理是保证工程质量、按期完成的先决条件，我公司一批具有丰富施工经验的骨干力量组成本项目的领导班子，对工程进行科学的管理；制定进度控制工作制度；落实各层次进度控制的人员、具体任务和职责；做到进度控制有制度、组织有保证。b、技术保证先进的技术是工程按期完成的强有力的后盾，我公司在本项目中投入一批有技术的人员，按我公司以ISO9001质量体系的标准，建立以项目总工程师为核心，工程技术科、质量安全科为指导；现场测量组、各施工队技术员为主体的三级技术管理体系；采用先进的施工工艺和方法，认真细致做好每个环节的工作。（a）编制施工作业指导书和做好技术交底，把好施工过程中的每个环节。（b）将总进度计划分解，制定好各单项工程的逐日计划，做到以日保旬，以旬保月，以月保阶段，以阶段保总进度。（c）严把技术关，确保不出现技术方案的错误，避免因技术方案的原因造成停工、返工以至延误工期。（d）紧密联系实际，不断优化、创新技术方案，积极推行新技术新工艺，提高工效。c、资金保证建立严格的财务制度，对经理部的资金做到专款专用，确保工程有充足的资金保证。d、设备保证我公司将选用一批优良的设备投入本项目，在机械的选用上尽量选用新式、先进设备。在施工过程中，经理部对设备合理调度、科学管理，从而更好地发挥自己的优势，多创产值和利润。同时认真做好人、维修与保养，保证机械的出勤率。第七章、质量管理体系与措施一、质量方针我公司的质量方针是“科学管理、规范施工、优质服务、质量一流”。二、质量目标符合国家现行工程施工质量验收规范一次性合格标准。三、质量管理体系及主要职责a、质量管理组织机构b、主要职责项目经理：是本工程质量的第一责任人，对工程质量、方针、目标的制订和实施全面负责。项目总工程师：协助项目经理的各项质量管理和领导工作，对工程的质量向项目经理负责，是本工程项目的直接责任人。质量安全部：在部长的领导下，负责工程质量保证体系正常运转和工程施工安全，负责实施本工程项目的现场质量管理和质量控制。工程技术部：在工程技术部长的领导下，进行日常技术管理工作，在技术方面贯彻质量方面方针。各施工队长、质检员：执行项目经理及各部门下达的有关质量文件和指令；在施工中执行国家有关技术标准和技术规范，执行本工程的施工技术措施，严格执行本工程的质量管理办法，负责施工工艺、质量管理及技术指标及及技术指标在现场的全面贯彻实施工作，保证质量体系及其文件、指令在基层的有效执行；保证质量记录的完整性和真实性。施工队长对本队所承担的工程项目施工段的质量向项目经理和项目总工负责，是本队工程项目施工段质量的第一责任人；质检员对本队所承担的工程项目段的质量向队长负责。质量管理机构图项目经理项目总工程师试验室工程技术部质量安全部工程材料部设备部测 量 组各生产班组四、质量控制措施a、管理措施选拔质量意识强、领导水平高、施工经验丰富的人担任项目经理，配备功能齐全、熟悉业务、配合默契的精干项目经理部，建立完善的质量管理组织机构，明确各部门人员的质量职务，制定质量管理的奖惩制度。严格按照我公司以GB/T190012000;ISO90012000标准编制的质量体系程序文件，编制本工程的质量计划，制定本工程的质量管理实施细则，做到在施工时有章可循，有据可查。成立创优质工程领导小组，以实现工程质量目标。创优质工程领导小组由项目经理任组长，项目副经理、项目总工任副组长，项目经理部与总部签订质量创精品责任状，保证合格率达100%，一次性合格达95%以上，无重大质量事故，每月一考核，每季一总结，奖优罚劣、奖罚兑现。加强施工技术管理，严格遵守施工程序，坚决执行技术规范做好合同、技术、施工组织三个交底工作；实行测量负责制和测量复核制，保证工程的位置、高程符合设计要求。加强员工的教育培训工作，使每个施工人员明确质量目标、树立精品工程意识，定期组织学习现行国家标准、施工规范和规程。做好通讯、交通工作，以使项目法人、监理工程师的指令的质量文件、其它部门的质量要求和文件能及时传达并贯彻落实。工程中所用的材料严格按照合同、图纸和规范、标准中的要求进行采购。对于由业主提供的材料，按规定程序交接，并严格审核，抽样进行试验，严把材料质量关，以保证工程质量。自购的所有原材料、有关成品及其它物资，征求监理工程师的意见，得到同意后方可购进。所有材料都要有厂家的产品合格证、材质证明书、检验报告等能足够以证明其质量的资料，送监理工程师审查，并妥善保管，工程竣工后，及时移交给业主。做好产品标识、检验和试验状态标识的工作，在检验和试验中，发现不合格品及时隔离作出标识，严禁在工程中使用。按照物资采购控制程序对材料供应方的资质、生产能力、质量体系、产品质量等进行评价，确定合格后再采购。严格执行工程的“三级”检查验收制度，加强工序质量控制，确保上道工序必须验收合格后方可进行下道工序，保证工程质量。对各级检查验收进行认真检查记录，发现问题列出“存在问题清单”，及时反馈到各施工班队，施工班队根据清单及时消缺，完成后，立即反馈，申请下一级验收。各级检查验收的数量不得少于下列数值；自检率100%，互检率50%，专检率30%。“三级”检查验收完在并消缺后，申请监理部门验收，并将检查记录及消缺情况向监理工程师汇报。项目部根据互检、专检及监理部门检查验收的情况，对照问题清单，对被发现问题的施工责任人进行惩罚。克服质量通病，充分发扬员工的积极性，开展技术革新和采用合理化建设，推广新技术、新工艺、新方法的应用，不断提高保证工程质量的能力。工程竣工后，定期对质量进行回访，提供保修服务，定期对质量进行回访，为用户提供快捷、可靠的保修维护服务。b、技术措施施工准备全面认真审阅合同要求、招标文件、设计资料和当地行政部门有关文件、法规；确定施工总体部署，制定施工方案、工艺规程及质量控制计划选择机械设备，对现场进行复核与控制测量，调迁和培训参建队伍，完成临时设计。材料设备采购明确材料、设备、器具的规格型号、卖方信誉及检测试验的资料，严格按质量标准订货、采购、包装和运输，按照程序文件中的有关程序进行检验和控制，选用合格的供货方，把好材料关，对工程上使用的所有材料就地质量检查，杜绝不合格材料和半成品进入工地。过程控制a)施工过程的控制主要通过质量体系的正常运行，按照程序文件中的有关过程控制程序进行质量控制，根据设计及规范及招标文件技术条款要求，工艺标准和验收标准，对各单位、分项、分部工程进行延续性检验与评价。b)加强技术管理的基础工作，施工中对隐蔽工程和每道工序严格执行施工质量“三检制”和“联检制”，坚持施工班组自检、作业质检员复检、项目经理部质检工程师终检制度，在三检合格的情况下由项目经理部质检工程师将检验合格证交监理工程师，并在监理工程师指定的时间里，质检工程师、质检员与监理工程师一起，对申请验收的部位进行联检，在联检合格后，监理工程师在验收合格证上签字后方可进行下道工序的施工。c建立设备全、全员配备强的现场试验室，试验室将按照国家的有关规定和规范要求或设计文件要求对工程上使用的砂石骨料、水泥、混凝土、水泥砂浆等进行现场取样的质量检测及分析，并及时将有关的检验结果上报有关部门和领导。c )为了达到全过程的有效控制，必须做到质量、成本、工期三位一体。施工过程中，明确各职能部门的控制任务，进行密切协作，做好技术交底工作、施工设备和检测仪器的检查和保养工作，建立关键工序的管理点和控制点，做好设计变更、工艺更新和所有施工文件的控制和不合格的控制工作。试验与检验按照我公司质量体系程序文件中的有关检验和试验控制程序进行货检，分项分部检和单位工程质量评定、阶段检、设备安装检、预检、隐检、功能检和终检等，并采用工序检验记录，质量证明记录、工序交接记录、工程摄影、竣工验收文件、现场标记等方式进行标识，作到及时、准确、完整、可靠。第八章、冬雨季施工措施1、冬季施工保证措施1）、控制砼、砂浆的出机温度，采用有效的措施使拌出砼温度5。2）、采取砼浇筑后加草袋覆盖或塑料薄膜等保温措施。3）、沟槽粘土回填避免用带冻块土质。4）、提前准备防冻保温和防雨保护物资，如草袋、薄膜等，确保砼不受冻。5）、气温低于0时，不得浇筑砼，平均气温05时浇筑砼要适当延长砼拌和时间，应比常温时延长50%，养护时不得洒水，利用草袋覆盖养护。6）、大风、雨雪天停止施工。2、雨季施工保证措施1）、根据施工现场实际情况，降雨影响较大的工程优先安排施工，对地下水丰富及地形低洼处，应集中人力、机具，采取分段突击的方法，完成一段再开一段。2）、雨季施工坚持“两及时”，遇雨及时检查，发现问题尽快解决；雨后及时整改，遇有险情尽快处理。3）、作好施工场地的排水，保持排水沟渠的畅通。4）、做好填筑层面排水坡，使其表面无积水，严格控制填料的含水量，必要时进行晾晒处理，达到最佳含水量时方能进行压实作业。5）、施工期间注意天气变化，设专职人员收听、播报天气预报，及时做好防护工作。6）、驻地、拌合站、预制场、临时便道要做好排水工作，加强拌合站与施工现场联系，发现天气变化，及时停工。7）、施工中遇雨水时，要立即停工。对雨淋后不合格混合料要予弃置，不得使用。8）、结构物施工，做好基坑的排水，防止雨水流入，必要时采用蓬布进行覆盖，以保证结构物的质量。9）、配备充足的防洪、防汛物资和器材，成立防洪组织，制定防洪措施。服从业主和当地政府对防洪工组的统一安排和调动。第九章、安全管理体系与措施一、安全目标人身死亡事故和重大机械设备事故为零重大火灾事故和负主要责任的重大交通事故为零同一工程中发生性质相同的重大交通事故为零重伤率不大于3%二、安全管理网络及主要职责各施工班组（班组长负责组织）设兼职质检员其他部室（业务范围质管）质量安全部（安全、安监）设专职质检员各施工队（队长：本队施工全面负责、质量负全责）（副队长：协助队长）（技术专职：技术员）（队级专职质检员：质管、质检）工程技术部（技术负责）项目经理（全面负责）
