体育训练馆施工组织设计.doc

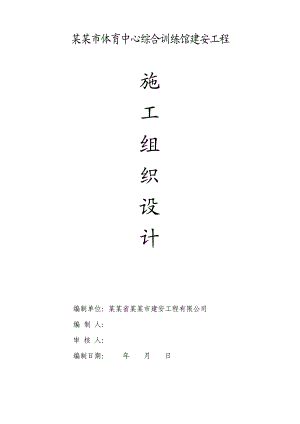

某某市体育中心综合训练馆建安工程施工组织设计编制单位：某某省某某市建安工程有限公司编 制 人：审 核 人：编制日期： 年 月 日目录一、编制依据········································1二、工程概况·········································2二、施工部署········································2四、主要施工方案···································18五、施工进度计划及保证措施··························71六、平面布置·······································76七、质量保障措施···································79八、保证安全措施···································90·九、文明施工现场措施······························102·十、劳动力安排计划·······························109·十一、主要材料、构件用量计划·······················111·十二、主要机具使用安排····························113·附施工进度计划图施工进度计划网络图施工现场平面布置图一、编制依据1.1 体育中心综合训练馆工程招标文件1.2 地质勘探报告1.3 体育中心综合训练馆工程图纸1.4 主要标准图集类别名 称编 号国家国家建筑标准图集-弱电工程施工图集97X700（上、下）国家建筑标准图集-常用灯具安装96SD469国家建筑标准图集-常用风机控制电路图99D375国家建筑标准图集-线槽配电安装96SD181等电位联结安装02D501-2建筑物防雷设施安装02D501-1行业建筑物抗震构造详图97G329（一九）中南标准图集03ZG系列混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-1建筑构造通用图集（中南标准）1.5 主要施工规范、规程类别名 称编 号国家混凝土结构工程施工质量验收规范GBJ50204-2002砌体工程质量验收规范GB50203-2002屋面工程施工质量验收规范GB50207-2002工程测量规范GBJ50026-93建筑地面工程施工质量验收规范GB50209-2002建筑装饰装修工程验收规范GBJ50210-2001民用建筑工程室内环境污染控制规范GB50325-2001建筑工程施工现场供用电安全规范GB50194-93建筑地基基础施工质量验收规范GB50202-2002建筑给水排水与采暖工程施工质量验收规范GB50242-02通风与空调工程施工质量验收规范GB50243-02自动喷水灭火系统施工及验收规范GB50261-96给水排水管道工程施工及验收规范GB50268-97公共建筑节能设计标准GB50189-2005体育建筑设计规范GBJ31-2003建筑电气工程施工质量验收规范GB-50303-2002建筑物综合布线系统工程验收规范GB/T50312-00行业混凝土泵送施工技术规程JGJ/T10-97玻璃幕墙工程技术规范JGJ102-96钢筋机械连接通用技术规程JGJ107-2003建筑机械使用安全技术规程JGJ33-2001建筑施工扣件式钢管脚手架安全技术规范JGJ130-20011.6 主要法规类别名 称编 号国家中华人民共和国建筑法主席令第91号中华人民共和国环境保护法中华人民共和国安全生产法建设工程施工现场管理规定建设部15号令建设工程质量管理条例国务院令第279号工程建设标准强制性条文的通知2000建标85号1.7 主要标准类别名 称编 号国家建筑工程施工质量验收统一标准GB50300-2001钢筋砼用热轧带肋钢筋GB1499-98建筑防腐蚀工程质量检验评定标准GB50224-95室内钢结构防火涂料通用技术条件GB/T14907-1994行业玻璃幕墙工程质量检验标准JGJ139-2001建筑给水钢塑复合管道工程技术规程CECS125：2001建筑给水铝塑复合管道工程技术规程CECS105：2000二、工程概况（一）项目总体概况总体概况建设单位某某市体育新城建设开发有限责任公司设计单位某某省建筑设计院工程地点本工程位于位于某某省某某市，东临众园路，西临规划道路，南接月塘街，北侧为秀石路，建设项目确定在距某某火车站2.5公里左右，距娄星广场5公里。建设规模本项目总建筑面积6646.2，为地上5层砼框架结构及局部钢架结构，采用人工挖孔灌注桩基础。残疾人设施各主要出入口均设残疾人坡道，设置无障碍电梯通道，设置有残疾人专业的卫生设备。工程性质类型乙级体育馆承包方式采用包工包料，包质量，包安全，包进度，包工程安全防护和文明施工措施费的总承包方式（二）各分项工程概况2.1.1基础工程：为人工挖孔桩，建筑桩基设计等级为乙级，桩基础环境类别为五类。桩身混凝土强度等级为C30，桩护壁为C25，桩承台C30，承台垫层C15。桩端支承于中风化岩，岩石端阻力特征值为8000Kpa。根据地质勘探报告，本场地地下水在强透水层对混凝土结构具有中等腐蚀性，桩身混凝土水灰比不应大于0.45，桩身混凝土保护层厚度60mm，最小水泥用量300kg/m3,混凝土抗渗强度S8。2.1.2主体结构：框架结构及局部钢结构网架结构，现浇钢筋砼柱、梁、板、楼梯，最大柱网为：20.2×7.8m，最大柱截面为600×1000mm。砼强度等级：砼框架梁、柱、板均为C30，预应力梁，板砼等级为C40。墙体采用Mu10粘土多孔砖，M5.0混合砂浆砌筑，采用粘土多孔砖，外墙分户墙厚200mm，管井隔墙120mm，电梯井墙厚240mm砖墙砌筑。结构在轴与轴间设一条1000mm宽后浇带。钢结构网架工程，跨度为39.0m×40.4m；网架形式：螺栓球节点，四角锥，下弦点支承，支承于下部混凝土结构的柱子及梁上，网架为双坡面，网架上弦标高最高为18.294m，最低处标高为17.994m，网架投影面积为1575.6m2。2.1.3建筑装饰、装修工程：2.1.3.1门窗：门采用镶板门，窗户为铝合金低辐射中空玻璃窗6+12A+6遮阳型，以及专业厂家制作防火门，防火窗。2.1.3.2顶棚：门厅、宿舍、会议室、办公室、走廊、训练区、休息接待厅、门卫室为矿棉吸音板；楼梯间为乳胶漆喷涂、更衣室卫生间为铝合金条板吊顶。 2.1.3.3楼地面：配电室为防静电地板；门厅、会议室、休息接待厅、训练区、宿舍、办公室、走廊、楼梯间为环氧漆自流平地面；卫生间为防滑地板；门卫室为强化复合木地板。2.1.3.4内墙面：门厅、会议室、休息接待厅、训练区、宿舍、办公室、走廊、楼梯间为内墙涂料墙面；卫生间为瓷砖墙面；变配电室为吸音墙面。2.1.3.5外墙面：外墙涂料、铝材、石材。2.1.3.6无障碍设施：各主要出入口均设残疾人坡道，设置无障碍电梯通道，设置有残疾人专用的卫生设备。2.1.4防水工程：2.1.4.1地面防水：室内卫生间。2.1.4.2屋面防水：所有钢筋混凝土屋面。2.1.4.3卫生间地面采用2厚聚氨酯涂膜防水，屋面防水采用贴必定BAC双面自粘防水卷材及配筋细石混凝土层防水。2.1.5建筑电气：本工程供电负荷等级为二级，其中弱电机房，配电房，电动排烟窗动力和应急照明等为二级负荷，其余为三级负荷。供电电源为从新建体育中心10KV总配电站引来一路10KV高压电源。同时从妇幼中心低压柜引来一路专用380V低压电源作为本工程的应急备用电源，满足二级负荷及消防负荷的用电。电缆敷设：所有配电所出线电缆沿配电所内电缆沟敷设，出配电所沿CPS合金塑料槽式电缆桥架或CPS合金耐火电缆桥架敷设，普通电缆与应急电源电缆应分设桥架或采取隔离措施，在竖井内距离应大于300mm或采用隔离措施。若不敷设在桥架上，应穿热镀锌钢管敷设。SC32及以下管线暗敷，SC40及以上管线明敷。应急照明支线应穿热镀锌钢管暗敷在楼板或墙内，由顶板接线盒至吊顶灯具一段线路穿钢质耐火波纹管，普通照明分支线除注明外均穿耐火PVC管敷设，有吊顶的场所敷设在吊顶内，否则暗敷在顶板内。2.1.6建筑给水、排水、防火、通风及消防：2.1.6.1防火、通风工程：本工程的内走道及所有房间均具备自然排烟条件，采用自然排烟方式排烟，所有公共卫生间均设机械排风系统。污浊空气经由竖井或设于5层的风机统一排放至室外，楼梯间均采用自然排烟。风机进出口均设金属软接，风机安装配减振机座。排风风管采用镀锌钢板制安。1.1.6.2给排水工程：包括生活给水系统，生活污水系统，雨排水系统，消防栓给水系统以及灭火器配置。室外生活给水、热水采用钢丝网骨架复合管，热熔连接。室内给水干管采用内筋嵌入式衬塑钢管，专用管件连接，支管采用PP-R管，热熔连接。蹲便器采用脚踏式自闭冲洗阀、小便器采用感应式自闭冲洗阀。供水管道DN400从北侧引入，小区内形成环状供水。1.1.6.3污水系统采用合流制，污水经化粪池处理后，排入市政污水管，生活排水采用普通伸顶通气系统。1.1.6.4消防系统：本建筑室内消防用水量为20L/S，由消防泵房内消火栓泵满足，火灾初期由体育场屋顶消防水箱满足，室外消防用水量为30L/S，由市政管网供给，室外消火栓系统一次灭火时间为2小时，采用SG24/65型单栓消防软管卷盘消火栓箱，尺寸为700×1000×240。2.2承包范围：2.2.1采用包工包料、包质量、包安全、包进度、包工程安全防护和文明施工措施费的总承包方式，范围包括设计图纸所标明的基础工程(含桩基础)、建筑工程、钢结构屋盖工程、装饰工程、给排水安装工程、电气安装工程等，具体内容详见建设单位提供的施工设计图及工程量清单。其中：钢结构屋盖工程进入总包报价包干，但生产厂家由发包人另行依规指定；消防水以及消防报警工程由发包人另行委托有资质的专业公司施工。三、施工部署（一）管理目标1.1施工目标：将该工程列入公司目标管理工程，与本工程有关的各项工作及相关活动严格按“IS09001、2000、IS014000、GB/T28001-2001”三大管理体系（质量、环境、职业健康安全）来操作。1.2工程质量：按国家有关施工验收规范和建筑安全工程质量检验评定标准，一次验收合格率100%，优良率95%以上，确保市优质工程，争创省优质工程。1.3施工工期：根据业主要求及考虑类似总承包工程经历，确定工期285天交工（日历天），工程从2009年9月15日开工至2010年7月8日竣工完成。施工过程设立工期控制点，并确保各工期控制点的实现。1.4施工安全：创安全文明示范工地，施工现场安全合格率100%，月负伤频率控制在0.98以下，杜绝设备、消防等重大安全事故，确保安全优良工程。1.5文明施工：维护周边环境及正常秩序，采用全封闭式管理并减少施工噪声和施工影响，确保达到文明工地标准。1.6配合协调管理目标：密切与业主、监理、设计、质监单位的工作联系，施工过程中，准时参加业主和监理单位组织的有关工程施工例会及其他管理会议，及时贯彻落实会议精神。1.7工程技术资料管理目标：与工程进度同步归档，做到书写格式、表达内容、分类归档标准化。（二）组织机构设立：将本工程列为本公司重点工程项目，严格采取项目法施工，在施工过程中按GB/T50326-2001建设工程项目管理规范执行。选派优秀的项目经理担任本工程的项目经理，高级工程师担任本项目的技术负责人，在全公司选派精兵强将，组织技术力量强、能打硬仗的项目班子投入本工程，项目部设一个副经理，一个技术负责人，下设六个部门，即工程管理、经营核算、安装施工部、质安技术部、材料设备、财务劳资，确保按时交工。项目经理部组织机构（三）项目管理：3.1项目管理按下列程序进行：编制项目管理规划大纲，项目经理接受企业法定代表人的委托组建项目经理部，企业法定代表人与项目经理签订“项目管理目标责任书”，项目经理部编制“项目管理实施规划”进行管理，在项目竣工验收阶段进行竣工结算、清理各种债权债务、移交资料和工程，进行经济分析，做出项目管理总结报告并送企业管理层有关职能部门，企业管理组织考核委员会对项目管理工作进行考核评价并兑现“项目管理目标责任书”中的奖惩承诺，项目经理部解体，在保修期满前企业管理层根据“工程质量保修书”的约定进行项目回访保修。3.2严格按IS09001（2000）标准对工程质量实施管理，工程开工前编制详细可行的项目质量计划，施工过程中对质量目标、安全目标、环境目标进行层层分解，目标责任到岗、到人，对关键、特殊工序进行重点监控，确保质量、安全、环境管理目标的全面实现。3.3管理职责及分工：3.3.1项目经理岗位职责:1）、忠于职守、勇于负责、以身作则，严格要求自己，做好模范带头作用，对工程进度、计划、质量、安全、文明施工、后勤保卫、计划生育工作全面负责。 2）、学习研究施工图纸，熟悉尺寸、标高、质量要求和材料价格，参与编制单位工程施工方案，制定各项工程施工技术措施并组织实施。 3）、参与单位工程设计交底、图纸会审，向单位工程施工工长，有关人员进行安全、质量、技术交底。 4）、负责组织或指导项目部按设计图纸、施工规范、操作规程、施工组织设计、质量保证计划、技术安全措施进行施工，发现问及时处理或请示上级解决。 5）、负责复查单位工程测量定位、抄平、放线，组织定位工程的质量评定工作，参加隐蔽工程验收和分部工程质量评定。 6）、负责督促检查现场施工用电规范化问题;负责督促检查施工场场容场貌。切实搞好文明施工;负责督促检查安全生产，确保施工安全;负责督促检查施工质量及工程进度达到业主合同要求。在整个施工过程中，严格跟踪管理，发现问题及时处理，为维护企业信誉而尽职尽责。 7）、负责督促检查工程内业资料、工程档案，各项技术资料的签证收集、整理;参与重大事故的处理。 8）、对企业负责，带领项目部全体人员全面完成工程处下达的各项经济技术指标。 3.3.2、技术负责人岗位职责， 1）、忠于职守、勇于负责、以身作则，严格要求自己，协助项目经理对工程进度、计划、质量、安全、文明施工做好管理。 2）、熟悉施工图纸尺寸、标高、材料及标准规范的质量要求。 3）、根据工程实际情况制定各项工程施工技术措施，对特殊关键工序编制施工方案并组织实施。 4）、参加工程设计交底、图纸会审，领会设计意图，组织施工人员进行技术交底，确实保证按图施工。 5）、分部分项工程施工前，按施工规范、操作规程、施工组织设计、质量保证计划的要求，组织分管工长对各施工班组进行质量、安全交底。 6）、组织对工程轴线定位，抄平，放线和对隐蔽工程验收。 7）、协助项目经理和公司有关部门，组织对单位工程的质量评定工作。 8）、督促检查工程内业资料、经济签证的收集整理。 9）、对企业负责，在工程技术科领导下，团结项目部全体人员全面完成分公司下达的各项经济技术指标。 3.3.3、施工员岗位职责 1）、忠于职守、勇于负责、以身作责，对工程质量、安全、进度、文明施工负责。 2）、参加施工组织设计、施工方案的编制及实施，制定单位工程实现优良的措施并组织实施。 3）、负责单位工程测量定位、抄平、放线工作。 4）、组织学习施工图纸;负责向生产班组进行技术安全交底。 5）、制定施工技术安全措施，参与组织定位工程施工。 6）、制定单位工程场容管理及文明施工措施，并组织实施。 7）、负责单位工程施工用电规范化管理。 8）、负责隐蔽工程验收和分部分项工程质量的评定。 9）、负责各类技术资料的整理并报资料员汇总上报。 3.3.4、资料员岗位职责， 1）、忠于职守，勇于负责，在项目经理的领导下对工程计划管理、内业资料管理、技术资料管理全面负责，做好施工图纸变更修改标识，竣工时交给生产技术科。 2）、学习图纸会审，参与协助预算部门编制单位工程预决算，负责提出单位工程一次性材料计划及单位工程成品、半成品、预制构件计划。 3）、协助项目经理施工作业进度计划、周计划，并制定计划实施保证措施。 4）、要和工长密切配合，在技术负责人的指导下，搞好内业资料、技术资料的收集、整理、汇总上报工作，配合施工工长做好隐蔽验收、工程量变更的经济签证工作。 5）、负责施工现场十种基础管理台帐的建立和管理。 即：完成工作量台帐； 用工台帐； 材料物资消耗台帐； 机械使用台帐； 质量检查和技术交底记录台帐； 安全检查和技术交底记录台帐； 工程变更、签证及隐蔽验收记录台帐； 试验、检验资料台帐； 项目成本台帐及经济收支台帐； 施工日记。 3.3.5、材料员岗位职责 1）、爱岗敬业，树立良好的工作作风和职业道德，在项目经理的领导下对工程物资管理全面负责。 2）、密切配合工长，认真编制物资计划，按工程进度及时、准确地提报材料计划。对进场材料严格按计量检测制度严格验收;切实把好数量关、质量关、单据填制关，确实做到不合格材料不进场。杜绝亏吨亏方。 3）、进场材料应分类、分规格堆码整齐，做到现场文明管理，杜绝和减少材料保管加工使用中的浪费，严格坚持按计划进料，建立健全现场物资的验收、保管、领退料和维护保养制度。定期清查盘点仓库、料场材料，及时办理结算手续，做到施工现场工完料尽场地清。 4）、进场材料必须当天签章齐全，当天计账，做到日清月结。 5）、建立健全各种物资台帐，做到账表清析，账、物准确无误，收、发料单据、凭证签章齐全，计量单位正确。 6）、材料消耗应做到与工程进度、工程量相吻合，做到分部分项消耗。 7）、督促检查材料的使用，注意材料的回收利用。 8）、周转材料进场要认真清点，完善管理，退场出现短缺的，要查找原因，写出书面说明。 9）、现场材料员不得无故离开工地，如因此造成工地停工待料，影响施工生产，要追究其责任，并承担经济损失。 10）、配合试验室，做好进场物资的检验、试验工作，对进场材料应根据规定和设计要求进行检查，应有出厂证明或验收单。3.4保证体系：3.4.1质量保障体系：公司质监处定期检查监督，按IS09001-2000标准建立的公司质量保证手册、质量体系程序文件编制项目质量计划。项目技术负责人整个工程质量的现场管理，施工员质量跟踪控制，质检员负责质量跟踪检查，班组长负责本班组操作质量检查控制。3.4.2文明施工、安全保障体系：按GB/T24001、GB/T28001标准建立的公司环境与职业健康安全管理体系，严格管理，规范管理。公司安监处定期检查监督，项目副经理负责整个工程安全的现场管理，技术负责人负责安全措施的制定，施工员负责安全跟踪控制，安全员负责安全跟踪检查、班组长负责本班操作安全的检查控制。3.4.3后勤保障体系：公司生产副经理及有关部门在施工人员和设备调入方面给予项目全力支持，项目副经理负责项目后勤保障体系的运作，材料加工、食宿、医务、保卫及外联等工作，材料设备部门负责材料的供应，劳资部门负责组织施工人员进出场。3.4.4技术保障体系：项目技术负责人负责本工程的技术保障，并对各项技术问题把关，重大问题及重要技术问题请示公司总工程师。3.5施工顺序：3.5.1遵循“先地下后地上，先结构后围护，先主体后装饰，先土建后安装，安装预留、预埋与土建施工同步进行”的施工原则。3.5.2采取平行施工，室内粗装饰采用从一至上的施工流向、室内精装饰从上至下施工流向；采用先墙顶后地面施工程序；室外装饰施工流向从上至下。3.5.3整个工程以基础、主体结构、室内装饰、钢结构网架工程施工为关键线路，其他工序穿插进行，预埋、预留及安装工程配合协调，主要分部分项工程在时间上和空间上紧密配合，确保各阶段形象进度的完成及工程整体进度的实现。3.5.4各分部分项工程的施工顺序如下所示：人工挖孔桩工程：测量定位机具就位挖第一节桩孔土方，弃土护壁钢筋绑扎支模浇注第一节护壁测量检测下一节桩身挖土，弃土清理孔壁四周拆上一节模板，支下一节模板及护壁钢筋绑扎浇注下一节护壁（与前四步骤循环）终孔测量下钢筋笼浇注振捣成桩。基础梁桩帽工程：施工测量放样人工清理基底凿除桩头挖桩帽及基础梁土方垫层施工砌砖模地面土方平整夯实地面垫层基础梁、地面钢筋绑扎浇灌砼。主体结构（每层结构）：弹线柱钢筋绑扎柱模板柱砼养护拆模梁板模板梁板钢筋梁板砼拆模搭设脚手架。装饰工程：立门、窗框外装饰室内抹灰楼地面找平吊顶门窗扇及玻璃幕墙安装内墙涂料环氧地面漆自流平楼、地面、专用体育地板楼地面。安装工程：施工准备预留预埋线槽箱盒安装穿电线及管线安装设备、器具、柜屏安装测试交付。室外工程：室外排水沟、及给排水管线安装散水砼。3.6施工准备：3.6.1我公司在甲方通知进场时迅速成立“某某市体育中心综合训练馆建安工程项目经理部”，主要领导和管理人员即时到位，全面开展各项工作。3.6.2利用开工前配合甲方对施工场地进行回填整平，积极做好各项施工准备工作：根据业主提供的高程、坐标控制点建立本工程测量控制网，做好定位放线工作，根据平面布置图进行临时设施的搭建、施工道路修筑及施工用水、用电线路安装；按进度计划组织材料、设备进场；进行图纸会审、图纸交底和编制项目质量计划、施工组织设计、关键工序作业指导书；办理开工手续，组织劳动力进场等。3. 6.3劳动力准备：根据劳动力需用计划，做好劳动力进场前期的工作，与班组签订施工合同，做好进场施工人员的技术培训考核工作，学习质量、安全标准和各项管理制度，组织一批技术素质好、责任心强、能征善战、能打硬仗的施工队伍进场施工。3.6.4主要施工机具设备的选择：施工设备由公司设备部门统一组织调配。施工测量采用1台经纬仪作为工程轴线引测、定位及轴线复核测量，采用2台水准仪进行标高引测和标高测量，垂直运输机械采用1台塔吊。砼供应及浇捣：砼采用商品砼，从搅拌站拖到工地，才采用汽车输送泵进行砼浇注，保证汽车泵道路畅通。现浇板砼采用平板振动器为主辅以插入振动器捣固，其他现浇构件砼采用插入式振动器捣固。砂浆搅拌：采用两台HB-200砂浆搅拌机，其它机具设备详见主要机具使用安排计划表。3.6.5做好工程材料和周转材料准备工作，按工程进度要求分批组织进场，本工程拟投入主要周转材料详周材使用计划。3.6.6成品、半成品加工安排：钢筋在现场钢筋加工棚加工；模板在现场木工棚加工；小型砼预制构件均在现场预制加工。四、主要施工方案（一）概况根据本工程的建筑、结构特点及本标准范围，本施工组织设计主要编写以下分部分项的施工方法：施工测量、人工挖孔桩工程、脚手架工程、模板工程、钢筋工程、混凝土工程、钢结构网架工程、砌体工程、屋面防水工程、卫生间防水工程、室内外装饰工程、门窗工程、玻璃幕墙、水电安装工程、消防工程等。（二）施工测量：2.1建立平面控制网：根据业主提供的坐标控制网，按一级小三角法建立本工程范围内的二级控制网，各控制坐标点均按测量规范要求埋设标志并加以保护，同时做好测量成果记录。2.2高程控制点设置：2.2.1首先，根据甲方提供的水准基点，用水准仪引测定出现场的标高控制点在体育场南向围墙上并在施工现场周边其他稳固的建筑或构筑物上设置控制点，并利用标高控制点进行施工过程中的标高施测和控制。2.2.2利用标高控制点，用水准仪精确测定出标高引测点在建筑物边柱或外墙上。选几点较方便向上丈量的点作为±0.000 以上层的起始标高引测点.标高引测点的相对标高均统一采用0.500m。2.2.3±0.000以上的标高引测采用50m 钢尺向上引测引测时,用钢尺沿垂直方向从标高引测点向上量至施工层，定出两点标高点，然后将水准仪架设在施工层上，以引测上来的两点标高点，一点作后视，一点作校核，进行抄平，施测出其余各点以作为施工的依据。为方便记忆和施工，每层的标高均测定出本施工层的结构楼面标高的0.500m。今后各施工层均用此法进行引测。2.3平面控制：±0.00以下施工，沿基础外边方向四周设立龙门桩，并用砼保护，将各轴线直接引测至龙门桩上，用经纬仪将轴线测至施工层上。±0.00以上施工，采用设立控制轴线：横、纵向十字控制线，用经纬仪将控制线垂直投测到施工层面，由控制线在施工层上引测各轴线位置。结构施工期间，量测各层结构外缘至中心控制网的实际尺寸，综合分析，确定建筑全高的垂直度，要求偏差不大于10mm。外装饰时，用经纬仪控制建筑物的外墙各个大角的垂直度，要求全高偏差不大于10mm。2.4高程控制：根据已设置的高程控制点，一层以下标高直接从控制点引测至施工层面，上部结构在建筑物共设三处外柱上高0.5m基准标高点，以便于相互校核，一层以上标高用30m钢卷尺从基准点引测至施工层，再用水准仪操平，控制在±10mm。装饰前，将各层楼面以上0.5m高度标高引测至各房间内，作为地面找平和水电安装的依据。2.5沉降观测：根据设计要求设立沉降观测点，沉降观点设在柱0.5标高处，观测点由设计确定，采用埋设铁件焊角铁，外露5cm，留设6钢筋，并加以保护。沉降观测采用二等水准测量，第一层楼盖结构施工完毕进行第一次；以后每1 层进行一次，主体结构施工完毕进行一次。装修期间：每月观测一次。竣工后：第一年每隔3 个月观测一次，第二年每隔6 个月观测一次，第三年后每年一次，直至稳定。（三）人工挖孔桩基础施工：3.1施工准备：土方开挖之前需收集的资料主要有：地质勘探报告、地下管线资料，根据上述资料查明工程地质水文、地下管线等实际情况，合理布置施工面及开挖顺序。由于施工现场为回填土，且填土平均自然地面标高比设计±0.00地面标高低，因此在施工前必须联系回填土来源场地，运输道路及回填处理方式。测量放线：基础土方人工开挖前要根据设计图纸进行测量放线工作，设置控制定位轴线桩、龙门板桩或水平桩，放出挖土的上、下边坡边线，并经检查办完预检手续后方或实施。人工挖孔桩注意事项：挖孔前向每个操作小组作地下土层、地下分布情况的交底。并指出可能出现的问题和处理的一般方法。每个桩孔有一个固定的小组负责施工，每个正在施工的井下、井上均应有人操作，并明确对井下操作人员应负的安全责任，上、下之间有良好的联络信号。挖到一定深度时保持井内有足够的新鲜空气，不断向井内送风。当桩内有水时将水抽到集水井内，再用潜水泵将水抽到附近临时排水沟内后排入东边小河内。弃土和其它建筑材料在桩内垂直运输时，采取措施，确保井下操作人员的安全，在井底设置安全区，以防物体随落伤人。挖孔时必须连续进行，交接班的时间尽量缩短，使未经支护的土体减少在空气中或水中的暴露时间，以防倒塌，为保证垂直度，每浇灌完三节护壁后，必须进行一次桩中心位置及垂直度的校核工作。当相邻孔桩在浇灌桩芯砼时，原则上要停止开挖或隔桩开挖，以防竖井在较大侧压力下土体失去稳定而倒塌。达到入岩设计要求时，就进行扩底，为保证桩底岩层的完整性，尽量不要放炮；采取人工扩岩的办法施工，如施工难度大，桩底部岩层需进行爆破时必须控制炸药用量，并对桩孔及周边进行严密的安全防护；入岩达设计尺寸后，就进行探溶，合格后才能进行下一道工序施工。钢筋笼采用现场加工，井面绑扎，然后再吊入井底的方法施工。纵向钢筋的接长采用焊接，焊接接头必须按规范要求错开，钢筋外侧需绑扎垫块，确保保护层厚度3.2人工挖孔桩的砼工程：挖孔桩的砼分护壁砼及桩芯砼两部分：本工程护壁是钢筋砼护壁，在开挖过程中逐段在竖井内捣制，在较稳定的土层中，护壁的前段高度取1000mm；当桩通过强透水层时，每段高度应在500mm左右；如遇含水量丰富，出现轻度流砂的情况，可在钢筋处塞稻草以挡泥砂流出；若遇严重情况时，可用具有足够刚度的钢筒护壁代替砼护壁，且应随挖随沉，不至于造成桩孔的四周塌方。护壁砼密实早强，坍落度为35cm，采用1020mm碎石，严禁用插入振动器振捣，以免影响模外的土体稳定。上下护壁间预埋纵向钢筋加以联结，使之成为整体，并确保各段联接处不漏水，并在护壁上用20PVC管按2000mm设泄水孔。桩芯砼工程：当挖孔桩至设计要求的土质后，将井底残渣清除干净，通知设计、勘察、监理、质检和建设单位联合组织共同鉴定，认为符合设计要求后，迅速探溶，探溶合格后马上扩底清理桩底，及时验收，随即浇灌封底砼，封底最小高度为200，再进行下道工序，吊安钢筋笼，浇灌桩芯砼。浇灌桩芯砼前的准备工作：堵漏和积水的排除，浇砼前及时将砼护壁上的渗漏处堵塞，然后把井内积水抽干，以保证桩芯质量；堵漏的方法，大面积堵成小面积的、小面积堵成点而最后全部堵塞。溜斗、溜型槽和串筒的准备：砼经过串筒而达到浇筑面，其自由落下的高度不宜大于2米，否则会造成砼的分层离析和不均匀，影响砼的质量。桩芯砼振捣：由井下操作人员用插入式振动器分层振捣密实，前层厚度不超过50cm，插入形式为垂直式，插点间距约4050cm，并且做到“快插慢拔”。每个桩的桩芯砼必须一次连续浇捣完毕，不留设施工缝，交接间隙不超过2小时。注意控制桩芯砼的浇筑高度，以免造成桩芯砼浇筑过高（但必须高出设计顶标高30cm左右，在上部结构砼施工把桩顶浮浆及松散砼凿到设计标高），如桩顶浮浆过多时，必须将浆淘掉，再用坍落度小的砼浇筑，以不存在浮浆为宜。3.3桩帽及基础梁、地面的施工：施工顺序：放线人工开挖土方验槽砼垫层经纬仪测控轴线、弹线砖胎模砌筑砖胎模内侧粉刷地面土方回填夯实平整水泥膨胀蛭石钢筋制作、绑扎柱插筋砼浇筑及养护。说明：水、电等安装预埋同时进行。基槽及桩帽土方开挖后，一旦出现塌方，立即采取措施，先支护塌方处的基础梁，再将塌方土清理出去，如基槽或承台内有积水，在基槽一角开挖一小集水井，尺寸为500×500×500（长×宽×高），然后再用泥浆泵把水从集水坑内抽出。承台、基槽土方施工完后，立即组织人员清理松土及平整，再将轴线核准，看是否挖偏，验收合格后马上组织业主及监理进行验收浇注垫层砼，然后另一施工段以同样的施工方法组织施工。待垫层浇完后，用经纬仪将轴线投测到基础梁中间轴线，同时检查原桩顶中心线是否正确，用红油漆标注，并同时弹出模板边线及柱子边线。3.4砖胎模砌筑：承台底部土方挖出后，先用振动式打夯机将垫层底部土方夯实，再按设计要求浇筑100厚C10混凝土垫层，垫层顶面标高即为承台及基础梁底标高。垫层砼强度满足规范要求后，在垫层上按控制线砌筑砖胎模，砖胎模均采用MU10红砖、M5水泥砂浆砌筑，砖胎模墙厚由承台高度决定，桩帽高度小于等于1.0m时，砖胎模墙厚为240mm,；桩帽高度大于1.0m时，砖胎模墙厚为370mm。砖胎模强度达到要求并在内侧加固后，先将场内土方回填夯实至桩帽、基础梁顶面标高下100mm，再用C10混凝土浇筑至承台、基础梁面标高。待钢筋绑扎好，模板安装好后，会同设计、监理、业主及质监对承台、基础梁、桩基础柱钢筋模板进行验收，合格后马上浇筑砼，按设计要求基础砼为C30；严格要求商品砼供应商控制混凝土配合比，保障砼的质量，在现场留置足够的砼试块，并建立专人定时养护制度。（四）主体结构施工：施工程序：测量弹线支模架搭设柱筋绑扎柱模板柱砼浇灌梁底模安装梁筋绑扎梁板模安装板筋绑扎梁板砼浇灌养护拆模填充墙砌体砌筑钢结构网架工程。4.1钢筋工程：钢筋车间设于施工总平面图标示的位置加工，钢筋一般采用对焊接头，机械制作。设弯曲机切断机及冷拉调直机各2台，对焊机1台。现场钢筋搬运以塔吊作为垂直运输工具。 钢筋原材料和钢筋半成品堆场分设，各种规格、型号的钢筋分类堆放，并挂牌、作好标识。钢筋车间在结构封顶后撤走，在撤走前将零星钢筋制作好。钢筋进货要选择正规厂家，用量大的钢材规格可分批进场，用量少的钢材规格要一批进足货，每批钢材都要有出厂合格证。施工层钢筋现场接头：18以上的竖向钢筋采用电渣压力焊接头，并按图纸或规范要求错开接头位置，采用一层楼一接。18以上的设计要求焊接的梁钢筋现场接头采用电弧焊双绑条搭接焊接，18以下的采用绑扎搭接接长，搭接长度为45d。钢筋保护层采用塑料钢筋保护层定位卡，砼强度等级为C25,C30时梁柱为35mm，板为25mm，砼强度等级C35时，梁柱为30mm，板为20mm，为了防止垫块被压坏，大梁底双层钢筋采用25短钢筋头设置。4.1.1柱子钢筋绑扎：绑扎时，按设计要求的箍筋间距和数量，先将箍筋按弯钩错开要求套在下层伸出的搭接筋上，再立起柱子钢筋，在搭接长度内与搭接筋绑好，绑扣不少于3个，绑扣向里，便于箍筋向上移动。绑扎接头位置相互错开，在受力钢筋直径30倍区段范围内（且不小于500mm），有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积百分率，受拉区不超过25%，受压不超过50%。下层柱的主筋露出楼面部分，用工具或柱箍将其收进一个柱筋直径，保证上层柱钢筋的搭接，当上下层柱截面有变化时，下层钢筋的伸出部分，必须在绑扎梁钢筋之前收缩准确，不在楼面混凝土浇筑后再扳动钢筋。柱筋控制保护层用水泥砂浆垫块绑在柱立筋外皮上，间距1000mm，确保主筋保护层厚度的正确。4.1.2梁钢筋绑扎：当采用模内绑扎时，先在主梁模板上按设计图纸划好箍筋的间距，然后按以下次序进行绑扎：将主筋穿好箍筋按已划好的间距逐个分开固定弯起筋和主筋穿次梁弯起筋和主筋并套好箍筋放主筋架立筋、次梁架立筋隔一定间距将梁底主筋与箍筋绑住绑架立筋再绑主筋。梁中箍筋与主筋垂直，箍筋的接头交错设置，箍筋转角与纵向钢筋的交叉点均扎牢，箍筋弯钩在梁中交错绑扎。弯起钢筋与负弯矩钢筋位置正确，梁与柱交接处，梁钢筋锚入柱内长度符合设计要求。纵向受力钢筋为双排或三排时，两排钢筋之间垫以直径25mm的短钢筋，梁钢筋接头位置：上部钢
