住宅楼模板工程施工方案#浙江#框剪结构#计算式.doc

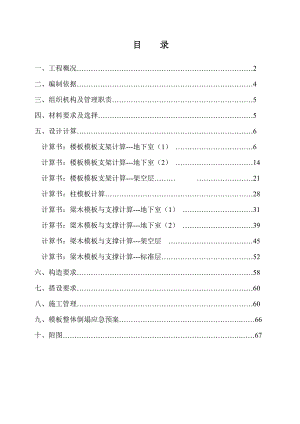

目 录一、工程概况2二、编制依据4三、组织机构及管理职责5四、材料要求及选择5五、设计计算6计算书:楼板模板支架计算-地下室(1) 6计算书:楼板模板支架计算-地下室(2) 14计算书:楼板模板支架计算-架空层 21计算书:柱模板计算28计算书:梁木模板与支撑计算-地下室(1) 31计算书:梁木模板与支撑计算-地下室(2) 39计算书:梁木模板与支撑计算-架空层 45计算书:梁木模板与支撑计算-标准层52六、构造要求58七、搭设要求60八、施工管理60九、模板整体倒塌应急预案.66十、附图.67一、工程概况工程名称:某某(2009)78号地块工程标建设单位:某某房地产开发有限公司设计单位:某某某某建筑设计有限公司监理单位:某某某某工程建设监理有限公司勘察单位:某某省工程物探勘察院本工程位于某某市丁桥镇,西邻笕丁路,南邻华丰路。工程建筑总面积.6 m²,地下室面积为30115.1 m²。±0.00相当于黄海高程7.250米。该工程10#15#楼,地下一层 ,地上11层,层高3m,建筑高度35.9m;该工程16#、17#楼,地下一层 ,地上10层,层高3m,建筑高度32.9m;18#、19#、20#楼,地下一层,地上16层,层高2.8m,建筑高度47.7m;地下设一层整体式地下车库,净空3.25m。住宅楼结构形式为框架剪力墙结构,地下车库为框架结构。第二节 支模架设计范围由于本工程地下车库地下室顶板板厚为450mm,层高为3.7m。楼层顶板板厚250100mm,层高4.3m。主楼层高为3.00m、2.8 m.为确保高层区地下室顶板、和主楼支模架支模架施工安全特编制支模架专项施工方案以指导施工。一、 混凝土部位强度等级基础垫层C15地下部分基础底板、基础承台C35、S6地下一层C35、S6主体墙柱板梁板18#、19#、20#楼一层十一层C3012层楼至屋面结构C2510#、11#、12#、13#、14#、15#、16#、17#楼一层六层墙柱C3010#、11#、12#、13#、14#、15#、16#、17#楼六层至屋面结构C25过梁、圈梁、构造柱C20地下部分基础底板、基础承台C35、S6地下一层C35、S6二、填充墙1) 地下室:室内填充墙采用MU10 KP1型烧结多孔砖、M7.5混合砂浆;室外采用MU15混凝土实心砖、M10水泥砂浆。2)上部填充墙:采用MU10 KP1型烧结多孔砖、M5.0混合砂浆。3)砌体施工控制质量为B级。三、钢筋工程所涉及到的钢材有HPB235级钢筋、HRB335级钢筋、HRB400级钢筋,型钢及Q235B钢板;焊条有E43型,焊条有E50型。典型梁、柱截面、层高见下表层 高地下室1层: 3.7m;标准层层高18#、19#、20#均为:2.8m,其余楼层为3.0m典型柱截面400*600 450*650非典型柱截面400*1040 400*650 550*600典型梁截面300*500 300*900 500*900最大板厚地下一层顶板厚450,地下二层板厚200,2-3层板厚150,标准层板厚120工 期在720日历天内完成合同所有工作内容质 量确保获得某某市合格工程 备注:非典型截面搭设按照典型截面计算参数的要求搭设。为确保结构工程质量及施工安全,慎重起见,在模板工程施工以前,制定严密、详尽的模板工程施工方案,落实施工,确保模板工程的质量及安全问题上的万无一失。二、编制依据1、国家、省、市有关安全方面的法律、法规及规定2、本公司有关安全生产文明施工方面的规定、制度和管理规程3、施工设计图纸及施工组织设计4、建筑工程施工手册5、建筑施工安全检查标准(JGJ59-99)6、建筑施工扣件式钢管脚手架技术规范(JGJ130-2001)7、建筑施工扣件式钢管模板支架技术规程(DB33/1035-2006)8、建筑结构荷载规范(GB50009-2001)9、钢管脚手架扣件(GB/5831-2006)10、混凝土结构工程施工质量验收规范(GB50204-2002)11、施工技术2002.312、扣件式钢管模板高支撑架设计和使用安全13、建筑施工高处作业安全技术规范14、直缝电焊钢管(GB/T13793)三、组织机构及管理职责项目经理:孙文龙项目副经理:王重生技术负责人:韩江伟总施工员:郭敏华施工员:吕德锋施工员:金正施工员:冯智为安全员:诸葛煜安全员:裴起豪质量员:邓虹材料员:杨春栋施工员:赵晓航凿桩班组:曹会挖土班组:敖天兵泥工班组:李杰架子班组:殷仁才木工班组:余守顺钢筋班组:张文军各工种以及各施工班组作业人员四、材料要求及选择板底采用方木支撑,承重架采用扣件式钢管脚手架,由扣件、立杆、横杆、支座组成,采用48×3.5钢管。梁底面板采用18mm方木现场拼制,梁底采用胶合面板支撑。承重架采用扣件式钢管脚手架,由扣件、立杆、横杆、支座组成,采用48×3.5钢管。模板支架钢管应采用现行国家标准直缝电焊钢管(GB/T 13793)或低压流体输送用焊接钢管(GB/T 3092)中规定的3号普通钢管,其质量应符合现行国家标准碳素结构钢(GB/T 700)中Q235-A 级钢的规定。模板支架的钢管壁厚不得小于3mm。钢管外观质量要求:1、钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道;2、 钢管外径、壁厚、端面等的偏差;钢管表面锈蚀深度;钢管的弯曲变形应符合附录E的规定;3、钢管应进行防锈处理。钢管上严禁打孔,每根钢管的最大质量不宜大于25kg。扣件外观质量要求:扣件式钢管模板支架应采用可锻铸铁制作的扣件,其材质应符合现行国家标准钢管脚手架扣件(GB 15831)的规定。采用其它材料制作的扣件时,应经试验证明其质量符合相关标准的规定后方可使用。有裂缝、变形或螺栓出现滑丝的扣件严禁使用;扣件应进行防锈处理。模板支架采用的扣件,在螺栓拧紧扭力矩达65Nm时,不得发生破坏。有裂缝、变形或螺栓出现滑丝的扣件严禁使用。五、设计计算扣件钢管楼板模板支架计算书地下室(1)计算依据建筑施工模板安全技术规范(JGJ162-2008)。计算参数: 模板支架搭设高度为3.7m,楼板厚度450mm 立杆的纵距 b=0.80m,立杆的横距 l=0.80m,立杆的步距 h=1.50m。 面板厚度18mm,剪切强度1.4N/mm2,抗弯强度15.0N/mm2,弹性模量6000.0N/mm2。 木方60×80mm,间距200mm,剪切强度1.3N/mm2,抗弯强度13.0N/mm2,弹性模量9500.0N/mm2。 模板自重0.30kN/m2,混凝土钢筋自重25.10kN/m3,施工活荷载4.00kN/m2。 扣件计算折减系数取1.00。 图 楼板支撑架立面简图 图 楼板支撑架立杆稳定性荷载计算单元按照规范4.3.1条规定确定荷载组合分项系数如下:由可变荷载效应控制的组合S=1.2×(25.10×0.30+0.30)+1.40×2.00=12.196kN/m2由永久荷载效应控制的组合S=1.35×24.00×0.30+0.7×1.40×2.00=11.680kN/m2由于可变荷载效应控制的组合S最大,永久荷载分项系数取1.2,可变荷载分项系数取1.40采用的钢管类型为48×3.0。一、模板面板计算 面板为受弯结构,需要验算其抗弯强度和刚度。模板面板的按照三跨连续梁计算。 考虑0.9的结构重要系数,静荷载标准值 q1 = 0.9×(25.100×0.300×0.800+0.300×0.800)=5.638kN/m 考虑0.9的结构重要系数,活荷载标准值q2 = 0.9×(2.000+2.000)×0.800=2.880kN/m 面板的截面惯性矩I和截面抵抗矩W分别为: 本算例中,截面惯性矩I和截面抵抗矩W分别为: W = 80.00×1.80×1.80/6 = 43.20cm3; I = 80.00×1.80×1.80×1.80/12 = 38.88cm4; (1)抗弯强度计算 f = M / W < f 其中 f 面板的抗弯强度计算值(N/mm2); M 面板的最大弯距(N.mm); W 面板的净截面抵抗矩; f 面板的抗弯强度设计值,取15.00N/mm2; M = 0.100ql2 其中 q 荷载设计值(kN/m); 经计算得到 M = 0.100×(1.20×5.638+1.40×2.880)×0.200×0.200=0.043kN.m 经计算得到面板抗弯强度计算值 f = 0.043×1000×1000/43200=1.000N/mm2 面板的抗弯强度验算 f < f,满足要求! (2)抗剪计算 可以不计算 T = 3Q/2bh < T 其中最大剪力 Q=0.600×(1.20×5.638+1.4×2.880)×0.200=1.296kN 截面抗剪强度计算值 T=3×1296.0/(2×800.000×18.000)=0.135N/mm2 截面抗剪强度设计值 T=1.40N/mm2 抗剪强度验算 T < T,满足要求! (3)挠度计算 v = 0.677ql4 / 100EI < v = l / 250 面板最大挠度计算值 v = 0.677×5.638×2004/(100×6000×)=0.026mm 面板的最大挠度小于200.0/250,满足要求! (4)2.5kN集中荷载作用下抗弯强度计算 经过计算得到面板跨中最大弯矩计算公式为 M = 0.2Pl+0.08ql2 面板的计算宽度为4800.000mm 集中荷载 P = 2.5kN 考虑0.9的结构重要系数,静荷载标准值 q = 0.9×(25.100×0.300×4.800+0.300×4.800)=33.826kN/m 面板的计算跨度 l = 200.000mm 经计算得到 M = 0.075×0.9×1.40×2.5×0.200+0.100×1.20×33.826×0.200×0.200=0.210kN.m 经计算得到面板抗弯强度计算值 f = 0.210×1000×1000/43200=4.852N/mm2 面板的抗弯强度验算 f < f,满足要求!二、支撑木方的计算 木方按照均布荷载计算。 1.荷载的计算 (1)钢筋混凝土板自重(kN/m): q11 = 25.100×0.300×0.200=1.506kN/m (2)模板的自重线荷载(kN/m): q12 = 0.300×0.200=0.060kN/m (3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN/m): 经计算得到,活荷载标准值 q2 = (2.000+2.000)×0.200=0.800kN/m 考虑0.9的结构重要系数,静荷载 q1 = 0.9×(1.20×1.506+1.20×0.060)=1.691kN/m 考虑0.9的结构重要系数,活荷载 q2 = 0.9×1.40×0.800=1.008kN/m 计算单元内的木方集中力为(1.008+1.691)×0.800=2.159kN 2.木方的计算 按照三跨连续梁计算,最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和,计算公式如下: 均布荷载 q = 2.159/0.800=2.699kN/m 最大弯矩 M = 0.1ql2=0.1×2.70×0.80×0.80=0.173kN.m 最大剪力 Q=0.6×0.800×2.699=1.296kN 最大支座力 N=1.1×0.800×2.699=2.375kN 木方的截面力学参数为 本算例中,截面惯性矩I和截面抵抗矩W分别为: W = 6.00×8.00×8.00/6 = 64.00cm3; I = 6.00×8.00×8.00×8.00/12 = 256.00cm4; (1)木方抗弯强度计算 抗弯计算强度 f=0.173×106/64000.0=2.70N/mm2 木方的抗弯计算强度小于13.0N/mm2,满足要求! (2)木方抗剪计算 可以不计算 最大剪力的计算公式如下: Q = 0.6ql 截面抗剪强度必须满足: T = 3Q/2bh < T 截面抗剪强度计算值 T=3×1296/(2×60×80)=0.405N/mm2 截面抗剪强度设计值 T=1.30N/mm2 木方的抗剪强度计算满足要求! (3)木方挠度计算 均布荷载通过上面变形受力图计算的最大支座力除以跨度得到1.409kN/m 最大变形 v =0.677×1.409×800.04/(100×9500.00×.0)=0.161mm 木方的最大挠度小于800.0/250,满足要求! (4)2.5kN集中荷载作用下抗弯强度计算 经过计算得到中间跨支座最大弯矩计算公式为 M = 0.1Pl+0.1ql2 考虑荷载重要性系数0.9,集中荷载 P = 0.9×2.5kN 经计算得到 M = 0.175×1.40×0.9×2.5×0.800+0.020×1.691×0.800×0.800=0.463kN.m 抗弯计算强度 f=0.463×106/64000.0=7.23N/mm2 木方的抗弯计算强度小于13.0N/mm2,满足要求!三、横向支撑钢管计算 横向支撑钢管按照集中荷载作用下的连续梁计算。 集中荷载P取木方支撑传递力。 支撑钢管计算简图 支撑钢管弯矩图(kN.m) 支撑钢管剪力图(kN)变形的计算按照规范要求采用静荷载标准值,受力图与计算结果如下: 支撑钢管变形计算受力图 支撑钢管变形图(mm) 经过连续梁的计算得到 最大弯矩 Mmax=0.713kN.m 最大变形 vmax=0.757mm 最大支座力 Qmax=10.392kN 抗弯计算强度 f=0.713×106/4491.0=158.68N/mm2 支撑钢管的抗弯计算强度小于205.0N/mm2,满足要求! 支撑钢管的最大挠度小于800.0/150与10mm,满足要求! 四、扣件抗滑移的计算 纵向或横向水平杆与立杆连接时,扣件的抗滑承载力按照下式计算: R Rc 其中 Rc 扣件抗滑承载力设计值,取8.00kN; R 纵向或横向水平杆传给立杆的竖向作用力设计值; 计算中R取最大支座反力,R=10.39kN 单扣件抗滑承载力的设计计算不满足要求,可以考虑采用双扣件!五、立杆的稳定性计算荷载标准值 作用于模板支架的荷载包括静荷载、活荷载和风荷载。 1.静荷载标准值包括以下内容: (1)脚手架钢管的自重(kN): NG1 = 0.111×5.575=0.638kN 钢管的自重计算参照扣件式规范附录A 双排架自重标准值,设计人员可根据情况修改。 (2)模板的自重(kN): NG2 = 0.300×0.800×0.800=0.192kN (3)钢筋混凝土楼板自重(kN): NG3 = 25.100×0.300×0.800×0.800=4.819kN 考虑0.9的结构重要系数,经计算得到静荷载标准值 NG = 0.9×(NG1+NG2+NG3) = 4.915kN。 2.活荷载为施工荷载标准值与振捣混凝土时产生的荷载。 考虑0.9的结构重要系数,经计算得到活荷载标准值 NQ = 0.9×(2.000+2.000)×0.800×0.800=2.304kN 3.不考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.20NG + 1.40NQ六、立杆的稳定性计算 不考虑风荷载时,立杆的稳定性计算公式为: 其中 N 立杆的轴心压力设计值,N = 9.12kN i 计算立杆的截面回转半径,i=1.60cm; A 立杆净截面面积,A=4.239cm2; W 立杆净截面模量(抵抗矩),W=4.491cm3; f 钢管立杆抗压强度设计值,f = 205.00N/mm2; a 立杆上端伸出顶层横杆中心线至模板支撑点的长度,a=0.10m; h 最大步距,h=1.50m; l0 计算长度,取1.500+2×0.100=1.700m; 由长细比,为1700/16=107; 轴心受压立杆的稳定系数,由长细比 l0/i 查表得到0.545; 经计算得到=9124/(0.545×424)=39.518N/mm2; 不考虑风荷载时立杆的稳定性计算 < f,满足要求! 考虑风荷载时,立杆的稳定性计算公式为: 风荷载设计值产生的立杆段弯矩 MW计算公式 MW=0.9×0.9×1.4Wklah2/10 其中 Wk 风荷载标准值(kN/m2); Wk=0.7×0.300×1.000×0.800=0.240kN/m2 h 立杆的步距,1.50m; la 立杆迎风面的间距,0.80m; lb 与迎风面垂直方向的立杆间距,0.80m; 风荷载产生的弯矩 Mw=0.9×0.9×1.4×0.240×0.800×1.500×1.500/10=0.049kN.m; Nw 考虑风荷载时,立杆的轴心压力最大值; Nw=1.2×4.915+0.9×1.4×2.304+0.9×0.9×1.4×0.049/0.800=8.871kN 经计算得到=8871/(0.545×424)+49000/4491=49.330N/mm2; 考虑风荷载时立杆的稳定性计算 < f,满足要求! 扣件钢管楼板模板支架计算书地下室(2)计算参数: 模板支架搭设高度为3.55m,楼板厚度250mm 立杆的纵距 b=0.80m,立杆的横距 l=0.80m,立杆的步距 h=1.50m。 面板厚度18mm,剪切强度1.4N/mm2,抗弯强度15.0N/mm2,弹性模量6000.0N/mm2。 木方60×80mm,间距200mm,剪切强度1.3N/mm2,抗弯强度13.0N/mm2,弹性模量9500.0N/mm2。 模板自重0.30kN/m2,混凝土钢筋自重25.10kN/m3,施工活荷载2.00kN/m2。 扣件计算折减系数取1.00。 图 楼板支撑架立面简图 图 楼板支撑架立杆稳定性荷载计算单元 按照规范4.3.1条规定确定荷载组合分项系数如下: 由可变荷载效应控制的组合S=1.2×(25.10×0.25+0.30)+1.40×2.00=10.690kN/m2 由永久荷载效应控制的组合S=1.35×24.00×0.25+0.7×1.40×2.00=10.060kN/m2 由于可变荷载效应控制的组合S最大,永久荷载分项系数取1.2,可变荷载分项系数取1.40 采用的钢管类型为48×3.0。 一、模板面板计算 面板为受弯结构,需要验算其抗弯强度和刚度。模板面板的按照三跨连续梁计算。 考虑0.9的结构重要系数,静荷载标准值 q1 = 0.9×(25.100×0.250×0.800+0.300×0.800)=4.734kN/m 考虑0.9的结构重要系数,活荷载标准值 q2 = 0.9×(0.000+2.000)×0.800=1.440kN/m 面板的截面惯性矩I和截面抵抗矩W分别为: 本算例中,截面惯性矩I和截面抵抗矩W分别为: W = 80.00×1.80×1.80/6 = 43.20cm3; I = 80.00×1.80×1.80×1.80/12 = 38.88cm4; (1)抗弯强度计算 f = M / W < f 其中 f 面板的抗弯强度计算值(N/mm2); M 面板的最大弯距(N.mm); W 面板的净截面抵抗矩; f 面板的抗弯强度设计值,取15.00N/mm2; M = 0.100ql2 其中 q 荷载设计值(kN/m); 经计算得到 M = 0.100×(1.20×4.734+1.40×1.440)×0.200×0.200=0.031kN.m 经计算得到面板抗弯强度计算值 f = 0.031×1000×1000/43200=0.713N/mm2 面板的抗弯强度验算 f < f,满足要求! (2)抗剪计算 可以不计算 T = 3Q/2bh < T 其中最大剪力 Q=0.600×(1.20×4.734+1.4×1.440)×0.200=0.924kN 截面抗剪强度计算值 T=3×924.0/(2×800.000×18.000)=0.096N/mm2 截面抗剪强度设计值 T=1.40N/mm2 抗剪强度验算 T < T,满足要求! (3)挠度计算 v = 0.677ql4 / 100EI < v = l / 250 面板最大挠度计算值 v = 0.677×4.734×2004/(100×6000×)=0.022mm 面板的最大挠度小于200.0/250,满足要求! (4)2.5kN集中荷载作用下抗弯强度计算 经过计算得到面板跨中最大弯矩计算公式为 M = 0.2Pl+0.08ql2 面板的计算宽度为4800.000mm 集中荷载 P = 2.5kN 考虑0.9的结构重要系数,静荷载标准值 q = 0.9×(25.100×0.250×4.800+0.300×4.800)=28.404kN/m 面板的计算跨度 l = 200.000mm 经计算得到 M = 0.075×0.9×1.40×2.5×0.200+0.100×1.20×28.404×0.200×0.200=0.184kN.m 经计算得到面板抗弯强度计算值 f = 0.184×1000×1000/43200=4.250N/mm2 面板的抗弯强度验算 f < f,满足要求! 二、支撑木方的计算 木方按照均布荷载计算。 1.荷载的计算 (1)钢筋混凝土板自重(kN/m): q11 = 25.100×0.250×0.200=1.255kN/m (2)模板的自重线荷载(kN/m): q12 = 0.300×0.200=0.060kN/m (3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN/m): 经计算得到,活荷载标准值 q2 = (2.000+0.000)×0.200=0.400kN/m 考虑0.9的结构重要系数,静荷载 q1 = 0.9×(1.20×1.255+1.20×0.060)=1.420kN/m 考虑0.9的结构重要系数,活荷载 q2 = 0.9×1.40×0.400=0.504kN/m 计算单元内的木方集中力为(0.504+1.420)×0.800=1.539kN 2.木方的计算 按照三跨连续梁计算,最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和,计算公式如下: 均布荷载 q = 1.539/0.800=1.924kN/m 最大弯矩 M = 0.1ql2=0.1×1.92×0.80×0.80=0.123kN.m 最大剪力 Q=0.6×0.800×1.924=0.924kN 最大支座力 N=1.1×0.800×1.924=1.693kN 木方的截面力学参数为 本算例中,截面惯性矩I和截面抵抗矩W分别为: W = 6.00×8.00×8.00/6 = 64.00cm3; I = 6.00×8.00×8.00×8.00/12 = 256.00cm4; (1)木方抗弯强度计算 抗弯计算强度 f=0.123×106/64000.0=1.92N/mm2 木方的抗弯计算强度小于13.0N/mm2,满足要求! (2)木方抗剪计算 可以不计算 最大剪力的计算公式如下: Q = 0.6ql 截面抗剪强度必须满足: T = 3Q/2bh < T 截面抗剪强度计算值 T=3×924/(2×60×80)=0.289N/mm2 截面抗剪强度设计值 T=1.30N/mm2 木方的抗剪强度计算满足要求! (3)木方挠度计算 均布荷载通过上面变形受力图计算的最大支座力除以跨度得到1.184kN/m 最大变形 v =0.677×1.184×800.04/(100×9500.00×.0)=0.135mm 木方的最大挠度小于800.0/250,满足要求! (4)2.5kN集中荷载作用下抗弯强度计算 经过计算得到中间跨支座最大弯矩计算公式为 M = 0.1Pl+0.1ql2 考虑荷载重要性系数0.9,集中荷载 P = 0.9×2.5kN 经计算得到 M = 0.175×1.40×0.9×2.5×0.800+0.020×1.421×0.800×0.800=0.459kN.m 抗弯计算强度 f=0.459×106/64000.0=7.18N/mm2 木方的抗弯计算强度小于13.0N/mm2,满足要求! 三、横向支撑钢管计算 横向支撑钢管按照集中荷载作用下的连续梁计算。 集中荷载P取木方支撑传递力。 支撑钢管计算简图 支撑钢管弯矩图(kN.m) 支撑钢管剪力图(kN) 变形的计算按照规范要求采用静荷载标准值,受力图与计算结果如下: 支撑钢管变形计算受力图 支撑钢管变形图(mm) 经过连续梁的计算得到 最大弯矩 Mmax=0.508kN.m 最大变形 vmax=0.636mm 最大支座力 Qmax=7.408kN 抗弯计算强度 f=0.508×106/4491.0=113.11N/mm2 支撑钢管的抗弯计算强度小于205.0N/mm2,满足要求! 支撑钢管的最大挠度小于800.0/150与10mm,满足要求! 四、扣件抗滑移的计算 纵向或横向水平杆与立杆连接时,扣件的抗滑承载力按照下式计算: R Rc 其中 Rc 扣件抗滑承载力设计值,取8.00kN; R 纵向或横向水平杆传给立杆的竖向作用力设计值; 计算中R取最大支座反力,R=7.41kN 单扣件抗滑承载力的设计计算满足要求! 五、立杆的稳定性计算荷载标准值 作用于模板支架的荷载包括静荷载、活荷载和风荷载。 1.静荷载标准值包括以下内容: (1)脚手架钢管的自重(kN): NG1 = 0.111×4.500=0.498kN 钢管的自重计算参照扣件式规范附录A 双排架自重标准值,设计人员可根据情况修改。 (2)模板的自重(kN): NG2 = 0.300×0.800×0.800=0.192kN (3)钢筋混凝土楼板自重(kN):
