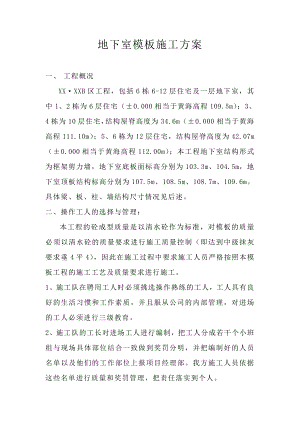

地下室模板施工方案一、 工程概况XX·XXB区工程，包括6栋6-12层住宅及一层地下室，其中1、2栋为6层住宅（±0.000相当于黄海高程109.5m）；3、4栋为10层住宅，结构屋脊高度为34.6m（±0.000相当于黄海高程111.10m）；5、6栋为12层住宅，结构屋脊高度为42.07m（±0.000相当于黄海高程112.00m）；本工程地下室结构形式为框架剪力墙，地下室底板面标高分别为103.3m、104.5m，地下室顶板结构标高分别为107.5m、108.5m、108.7m、109.6m。具体梁、板、柱、墙结构尺寸情况见后述。二、操作工人的选择与管理：本工程的砼成型质量是以清水砼作为标准，对模板的质量必须以清水砼的质量要求进行施工质量控制（即达到中级抹灰要求垂4平4），因此在施工过程中要求施工人员严格按照本模板工程的施工工艺及质量要求进行施工。1、施工队在聘用工人时必须挑选操作熟练的工人，工人具有良好的生活习惯和工作素质，并且服从公司的内部管理，对进场的工人必须进行三级教育。2、施工队的工长对进场工人进行编制，把工人分成若干个小班组与现场具体部位结合一致做到奖罚分明，并把编制好的人员名单以及他们的工作部位上报项目经理部。我方施工人员依据这些名单进行质量和奖罚管理，把责任落实到个人。3、工人在开始施工前项目部必须进行施工质量安全技术交底。三、使用材料及要求1、本区段模板工程使用的主要的材料及使用范围：18厚双面聚脂胶合板（1830×915×18），用于砼接触面的模板；松木枋：50×90、50×85松木枋（规格有2000、2500、4000）、90×90、85×85松木枋（规格有4000），用于梁、板底垫木、墙柱竖向角部背楞； 48×3.5钢管(规格有1500、2000、2500、3000、6000、4500)、扣件，用于模板支撑架、局部墙体横背楞等。 8#槽钢、12#槽钢：用于墙柱横背楞；12、16高强螺杆、螺母、垫片：墙体对拉夹具； 胶杯、胶管：穿墙、柱套管、铁钉、铁线。地下室外墙的穿墙螺杆中间加焊50×50mm、3mm厚的止水钢片，则不需要套管。顶托、法兰螺栓:调节墙、柱垂直度等.。胶带、泡沫板：用于梁、板、柱拼缝处。 2、进场材料的质量控制。（1）材料的进场必须有材料员和质检员的共同签字才可进入现场。质检人员从进场材料中抽取样本对所进材料进行检测，拒绝接收满足不了施工质量要求的材料。以下材料定为宜退场材料：木枋：边角料、有虫纹而且缺陷较多、弯曲变形、损伤较严重、未经加工的木枋厚度差值超过±4、经过刨制后的木枋厚度差值超过±2；胶合板：四角不平、损伤较严重、暴皮、掉漆、厚度差值超过±2；钢管：弯曲变形、有缺陷、锈蚀、端口不平的钢管。扣件：有裂纹、丝帽松口。（2）从其它工地运到本工地的木枋、层板，必须把钉子、砼渣清理干清才可进场，并检查木枋的规格，按照50×90、50×85、90×90、85×85规格进行分类堆放、使用。3、施工材料的控制:（1）进入施工现场的新层板、木枋、钢管堆放在指定地点。由材料部、工长发放给班组，班组按照已经定好的数量领取，材料发给班组以后由班组自己管理。（2）在施工现场禁止使用手提电锯、台锯，只可以使用手锯，层板在加工房统一加工成半成品，墙体模板丝杆眼必须按钻孔图来弹线钻孔。钻孔在同一部位、同一尺寸的情况下做好标示编号。 外墙模板孔定位图（3）施工班组没有现场工长的同意，不得对整张层板、整条木枋、规格的钢管进行切割，项目部一但发现有此类情况发生将进行严惩。（4）施工班组拼模时按照项目部已编制好的拼模方案对层板、木枋进行切割、拼装。（5）按规定经切割以后剩下的小块层板拼成小定型模板（如下图）用于指定部位的墙、板模板。（6）模板使用之前必须刷脱模剂。（7）为保证质量、统一尺寸，现场新进的木枋全部刨成90×90，没有经过加工的新木枋不得流入现场。（对于进场为85×85的木枋，必须单独使用，不能与90尺寸的混用。）（8）实行限额领料制度，项目部将编制主要材料的使用计划，材料部依据总计划分批发放给工长,工长对班组使用的材料进行管理，项目部依据季度材料的节余进行奖惩活动。4、进入施工现场工作的工人需准备的工具:刀锯、铁锤、扳手、工具袋、钢卷尺、手推刨四、 模板工程施工工艺、流程图1、墙柱模板施工（1）墙柱模板制作安装流程图：局部墙、柱定型模板加工层板、木枋加工成型技术交底、熟悉图纸 墙柱各专业隐蔽验收安装墙柱模板(内角开始)弹墙柱位置线、验收 监理验收质检验收质检验收安装拉杆、斜撑，自检 安装墙柱背楞拆模、清理、涂刷脱模剂备用放定位钢筋、浇筑砼、养护 （2）墙柱模板安装工艺： 模板安装前必须取得监理工程师的同意，确认钢筋、各专业、预留洞盒已经通过隐蔽验收且做好相关资料，方可进行墙柱模板安装。1)放线、焊定位筋：弹墙、柱位置线时交叉的两条线要外延50mm，并在墙柱位置线外300mm处弹一道检查线，作为检查模板定位的基准线；在墙柱钢筋绑扎好以后对照所放的定位线在墙柱上部用10短钢筋焊接模板定位筋，质检在巡查过程中从中抽检定位尺寸的准确性。2)安装墙、柱模板：墙、柱子模板从柱底部往上配制到梁底，剩余的部分用小块层板拼装，梁柱接头部位严禁将整块层板锯成卡口形式使用,并且梁柱接头的部位在安装梁板模板时一起施工,把接口留在梁底部（如下图）;模板拼接时必须在每条竖向拼缝中间压一条通长木枋，当木枋不够长时必须在接缝处搭接（如上图），质检员全面检查木枋的压缝是否平整、准确，避免竖向拼缝的错台。3）模板安装时，螺栓紧固分两次拧紧，第一次粗调至墙边线，第二次挂垂线调整墙模垂直度，再紧固螺栓。4)预留清扫口：柱子四边留设不少于一个边长为200的等边三角形清渣口，墙模板每2000留设一个边长为200的等边三角形清渣口、每扇墙不少于一个。5)为了防止模板移位、扭转和弯曲，在墙、柱模板上、中、下各设一道钢管箍（中间穿丝杆间距小于1500×3000）与模板架连成整体。同时，柱箍螺栓不要一次拧紧，待对模板的轴线位移、垂直偏差、对角线、轴向等全面校正后再紧固。6)螺杆加设方法：为重复利用丝杆，所有穿墙丝杆都加胶管胶杯；（外墙防水螺杆除外）7)砼浇筑前6小时，将墙、柱模内的杂物清理干净，封闭清扫口，墙柱底脚用干硬性砂浆补缝、堵塞严实。8)浇筑砼前或初凝之前，距墙、柱四边350处预插18的短钢筋（柱每边不于两个），用于下次墙柱模板下口紧固措施，以防止柱脚位移。在外围的墙或柱必须在楼层板内预埋钢筋环,用来调节外侧的墙或柱.2、梁板模板施工（1）梁板模板制作安装流程图：梁板架子搭设（先梁后板）梁侧模、底模加工技术交底、熟悉图纸绑扎梁板钢筋、验收质检验收、监理验收安装梁板模板，校正涂刷脱模剂、备用 拆模、清理修补 浇筑砼、养护 （2）梁板模板安装工艺:1)放线：依据项目部投放的控制线弹出梁轴线。2)架子搭设：按照图纸选择长度合适的钢管，搭设顺序为先梁后板，第一道立杆距墙为350，立杆要求横平竖直，扣件牢固，在墙柱模板验收前完成剪刀撑的搭设。3)铺梁底模：按设计标高调整支柱的标高，准备好梁底压条、90×90木枋，然后依据所放轴线用铅垂吊线安装梁底模，当主梁跨度4m时梁中应起拱2，梁侧模、底模安装必须拉通线、吊线检测。 4)铺楼板模板：尽量减少整张层板的切割,在梁柱接头的地方按下图所示拼模。 虚线表示拼装线5)板面完成后放出墙柱检查线（距墙边500），以便检查验收。6)抄好标高线，以便检查板面标高。3、楼梯模板本工程的楼梯模板采用全封闭形式，工程进度较楼层慢。（1）楼梯制作安装流程 搭设楼梯支撑楼梯踏步板、背枋制作技术交底、熟悉图纸 绑楼梯钢筋、验收 铺斜板、分踏步线楼梯标高、底模定位验收、浇灌砼、养护加对拉夹具、校准安装踏步板、固定拆除、清理、刷脱模剂备用（2）楼梯安装施工1）楼梯的支撑搭设要选用可调节底座，支撑间留置人行通道，支撑的水平横杆不少于三道。2）在梯段侧板内侧划出踏步形状与尺寸。3）楼梯侧板后背枋要平直。五、 模板方案设计1、地下室墙模板 地下室外墙、人防墙及筒体剪力墙有直型、异型，厚度有200、250、300、400 mm厚。地下室外墙及外人防墙砼的自防水要求高，模板面积大，且浇注砼的自由高度较大。为保证地下室外墙砼自身防水效果及增加模板施工工作效率，采用散拼模板，模板加固采用木枋、8#槽钢及12普通止水螺杆、竖向背枋为50×90 木枋，间距305，背楞横向采用8双肢槽钢，间距500,螺杆的横向、竖向间距500，第一道从地面200起。无防水要求的人防墙及筒体剪力墙墙体使用散拼模板及12高强穿墙螺杆、硬质塑料套管、锥型胶杯、蝶型螺帽构成的模板系统。墙模板背楞竖向采用50×90木枋，间距305,背楞横向采用8双肢槽钢，间距610,螺杆的横向、竖向间距610，第一道从地面200起。2、框支柱模板 框支柱断面形式为直型，地下室只有一层，所以采用散拼模板及16高强穿墙螺杆、硬质塑料套管、蝶型螺帽构成柱支模系统。柱截面尺寸大于1200，中间加穿墙螺杆，小于1200不加穿墙螺杆。制作时根据柱边长、高度尺寸配置好模板。模板背竖楞为50×90木枋，间距200，柱箍采用12#双肢槽钢及12的高强螺杆连接成，间距400，柱箍第一道从楼面200起。3、电梯井筒内模板： 电梯井和管道井的模板体系采用散拼模板，中间采用钢管对撑，其它部位支撑方案同地下室墙模。4、楼板模板： 楼板的模板木枋50×90，间距300布置， 楼板模板采用散拼模板。5、楼梯模板： 楼梯模板采用拼模板。六、清水模板的质量控制（1）必须严格按照模板安装表面平整度、垂直度的规范要求检查安装质量。（2）模板的拼缝严密，为了使砼浇注过程中不产生漏浆，对于拼缝大于1 mm的模板之间，采用中间夹海绵条堵缝。并贴胶带。（3）对于旧的模板，在安装之前必须将表面清理干净，并满刷脱模剂。有破损表面及烂角的位置必须锯掉，不能用于施工中。模板安装的质量要求:单层砼表面的平整度、垂直度的控制依据中级抹灰表面平整度(4毫米)、垂直度（4毫米）的要求进行控制。预埋件和预留空洞的允许偏差项 目允 许 偏 差（mm）预埋钢板中心线位置3预埋管、预留孔中心线位置3预埋螺栓中心线位置2外露长度+10，0预留洞中心线位置10截面内部尺寸+10，0七、模板的拆除 现浇结构的模板及其支架拆除时的混凝土强度，当设计无要求时，应符合下列规定：（1）侧模在混凝土强度能够保证其表面及棱角不因拆除模板而受损害后，方可拆除。（2）底模在混凝土强度符合下表规定后，方可拆除。现浇结构拆模时所需混凝土强度结构类型结构跨度（m）按设计混凝土强度标准值的百分率计板、梁275>2，875>8100后浇带100100悬臂构件275>2100注：表中“设计的混凝土强度标准值”，系指与设计混凝土等级相应的混凝土立方体抗压强度标准值。（3）底模及支撑拆除前应做砼抗压强度试验，提出拆模申请单，报监理批准后，方能拆除。八、 质量检验要求：(1)保证工程结构和构件各部分形状、尺寸和相互位置的正确。(2)具有足够的强度、刚度和稳定性，能可靠地承受新浇混凝土的重量和侧压力，以及在施工过程中所产生的荷载。(3)构造简单，装拆方便，并便于钢筋的绑扎与安装，符合混凝土的浇筑及养护等工艺要求。(4)模板接缝应严密，不得漏浆。九、模板的设计计算地下室外墙模板设计:条件参数：墙高 3.85米 厚 400mm模板：2440X1220X18mm木枋：50X90 305（木枋中对中间距）横楞：8#槽钢 610对挂螺杆： 12高强螺杆 610X610混凝土： 自重c =24kN/m³ 强度 C40坍落度：1214cm 浇筑速度：1.5m/h混凝土温度：34荷载设计值计算:（1） 混凝土侧压力混凝土侧压力标准值初凝时间：6小时F1=0.22c t01 2V1/2 =0.22×24×6×1.2×1.15×1.51/2 =53.54kN/F2=cH =24×3.85=92.4kN/ 取二者中的较小值 即F1=53.54kN/ 混凝土侧压力设计值： F= F1×分项系数×折减系数 =53.54×1.2×0.9 =57.8kN/(2) 倾倒混凝土产生的水平荷载：取4kN/荷载设计值为：4×1.4×0.9=5.04kN/(3) 荷载组合：F=57.8+5.04=62.86kN/使用验算：（1） 模板验算 截面参数：I=bh3/12=305×183/12=148200mm4W=bh 2/6=305×182/6=16470mm3计算简图：由于木枋的支撑作用，可以将分隔出的模板块简化为一个四跨连续梁。荷载集度 q1= F×0.305 =62.86×0.305=19.17kN/m=19.17N/mm (用于计算承载力) q2=F×0.305 =57.8×0.305=17.63kN/m=17.63N/mm （用于计算挠度） 抗弯强度验算：对照施工手册的荷载表可得：M=0.107×ql2 =0.107×17.63×3052=N·mm=M/W =/16470=10.65N/mm2<fm=13N/ mm2 满足要求挠度验算：=0.632×ql4/100EI =0.632×15.7×3054/(100×9000×) =0.6mm（2） 木背枋验算： 根据模板的大小和槽钢间距，将其简化为三跨连续简支梁。I= bh3/12=50×903/12 =3037500mm4W= bh2/6=50×90 2/6 =67500mm3q1= F×0.305 =56.44×0.305=17.2kN/m=17.2N/mm (用于计算承载力)q2=F×0.305 =51.4×0 .305 =15.7kN/m=15.7N/mm （用于计算挠度）抗弯强度： M=0.1ql2 =0.1×17.2×6102=N·mm=M/W =/67500=9.48N/mm2<fm=13N/ mm2挠度验算： =0.677×ql4/100EI =0.677× 15.7×6104/(100×9000×) =0.5mm（3） 高强螺栓螺栓拉力： N= F×内楞间距×外楞间距 =56.44×0.610×0.610 =21.0kN<f=70kN对拉螺栓伸长量：l=N/(A·E)×l =21000×400×4/(3.14×10.42×) =0.5mm（4） 槽钢验算简化为两端固支梁受集中力作用。M=Fl/4 =21.0/2×610/4 =N·mm=pl3/(48EI)=10.5×6103/(48××2×)=0.1mm 总挠度为：=1+2+3+4=0.6+0.5+0.5+0.1=1.7mm 地下室柱模板设计：条件参数：柱高 3.85米 模板：2440X1220X18mm木枋：50X90 300柱箍：12#槽钢 500对拉螺杆： 16高强螺杆，当柱宽度大于1200时，中间多加一道对拉螺杆混凝土： 自重c =24kN/m³ 强度 C60坍落度：1214cm浇注速度：1.5m/h混凝土温度：34荷载设计值计算(1) 混凝土侧压力混凝土侧压力标准值初凝时间：6小时F1=0.22c t01 2V1/2 =0.22×24×6×1.2×1.15×1.51/2 =53.54kN/F2=cH =24×3.85=92.4kN/ 取二者中的较小值 即F1=53.54kN/ 混凝土侧压力设计值： F= F1×分项系数×折减系数 =53.54×1.2×0.9 =57.8kN/(2) 倾倒混凝土产生的水平荷载：取6kN/荷载设计值为：6×1.4×0.9=7.56kN/(3) 荷载组合：F=57.8+7.56=65.36kN/使用验算：(1) 模板验算 截面参数：I=bh3/12=300×183/12=145800mm4W=bh 2/6=300×182/6=16200mm3计算简图： 由于木枋的支撑作用，可以将分隔出的模板块简化为一个四跨连续梁。荷载集度 q1= F×0.3=65.36×0.3=19.61kN/m=19.61N/mm (用于计算承载力) q2=F×0.3 =57.8×0.3=17.34kN/m=17.34N/mm （用于计算挠度） 抗弯强度验算：对照施工手册的荷载表可得：M=0.107×ql2 =0.107×19.61×0.32=0.19kN·m=M/W =0.19/16200=11.7N/mm2<fm=13N/ mm2 满足要求挠度验算：=0.632×ql4/100EI =0.632×17.34×3004/(100×9000×) =0.68mm<=1.5mm(2) 木背枋验算：(简化为两端简支梁) I= bh3/12=50×903/12 =3037500mm4W= bh2/6=50×90 2/6 =67500mm3q1= F×0.3 =65.36×0.3=19.6kN/m=19.61N/mm (用于计算承载力)q2=F×0.3 =57.8×0 .3 =17.34kN/m=17.34N/mm （用于计算挠度）抗弯强度： M=ql2/8 =19.61×0.52/8=0.61kN·m=M/W =0.61×/67500=9.04N/mm2<fm=13N/ mm2挠度验算： =5ql4/384EI = 5×17.34×5004/(384×9000×) =0.5mm (3) 高强螺栓螺栓拉力： N= F×螺杆间距间距×槽钢间距 =65.36×1.2×0.5/2 =19.6kN<f=90kN对拉螺栓伸长量：l=N/(A·E)×l =19600×1200×4/(3.14×142×) =0.74mm(4) 槽钢验算简化为简支续梁受均布荷载。q1= F×0.5=65.36×0.5=32.68kN/m=32.68N/mm(用于计算承载力)q2=F×0.5=57.8×0 .5 =28.9kN/m=28.9N/mm （用于计算挠度）抗弯承载力：M=0.125ql2 =0.125×32.68×1.22 =5.87kN·m=M/W =5.87×/(62100×2)=47.26N/mm2<fm=215N/ mm2 挠度验算：=5ql4/(384EI)=5×28.9×12004/（384××62100×60×2）=0.5mm 总挠度为：=1+2+3+4=0.68+0.5+0.74+0.5=2.1mm 楼板模板验算：荷载计算：模板自重： 1.1kN/m2220厚混凝土自重： 24×0.22=5.28kN/ m2钢筋自重： 0.3kN/ m2施工荷载： 2.5 kN/ m2使用验算：(1) 模板验算 截面参数：I=bh3/12=300×183/12=145800mm4W=bh 2/6=300×182/6=16200mm3计算简图： 由于木枋的支撑作用，可以将分隔出的模板块简化为一个四跨连续梁受均布荷载。荷载组合： q1= (5.28+0.3+2.5+1.1)×0.3×0.9=9.18×0.3×0.9=2.5kN/m=2.5N/mm(用于计算承载力)q2=(5.28+0.3+1.1)×0.3×0.9=6.68×0 .3×0.9 =1.8kN/m=1.8N/mm （用于计算挠度）抗弯强度验算：对照施工手册的荷载表可得：M=0.107×ql2 =0.107×2.5×0. 32=0.024kN·m=M/W =0.024×/27000=0.89N/mm2<fm=13N/ mm2 满足要求抗剪强度：V=0.607ql=0.607×2.5×0. 3=0.46kN=3V/2bh =3×0.46×1000/(2×18×300) =0.13N/mm2<1.4 N/mm2挠度验算：=0.632×ql4/100EI =0.632×1.8×3004/(100×9000×) =0.04mm（2）木枋验算 截面参数：I=bh3/12=50×903/12=3037500mm4W=bh 2/6=50×902/6=67500mm3计算简图： 由于钢管的支撑作用，可以将其简化为三跨连续简支梁。荷载组合： q1= (5.28+0.3+2.5+1.1)×0. 3×0.9=9.18×0.3×0.9=2.5kN/m=2.5N/mm(用于计算承载力)q2=(5.28+0.3+1.1)×0.3×0.9=6.68×0 .3×0.9 =1.8kN/m=1.8N/mm （用于计算挠度）抗弯强度验算：对照施工手册的荷载表可得：M=0.1ql2 =0.1×2.5×1.22=0.36kN·m=M/W =0.36×/67500=5.33N/mm2<fm=13N/ mm2 满足要求抗剪强度：V=0.6ql=0.6×2.5×1.2=1.8kN=3V/2bh =3×1.8×1000/(2×50×90) =0.6N/mm2<1.4 N/mm2挠度验算：=0.677ql4/100EI =0.677×1.8×12004/(100×9000×) =0.92mm(3)横管验算 截面参数：I=12.19cm4W=5.08m3计算简图： 可以将其简化:荷载组合： q1= (5.28+0.3+2.5+1.1)×0.3×0.9=9.18×0.3×0.9=2.48kN(用于计算承载力)q2=(5.28+0.3+1.1)×0.3×0.9=6.68×0 .3×0.9 =1.8kN （用于计算挠度）抗弯强度验算：对照施工手册的荷载表可得：M= 0.107ql2 =0.107×2.48×1.22=0.38kN·m=M/W =0.38×/5080=74.8N/mm2<fm=215N/ mm2 满足要求挠度验算：= 0.632ql4/100EI =0.632×1.8×12004/(100××121900) =0.94mm 总挠度：=1+2+3 =0.04+0.92+0.94=1.9mm以上的挠度计算未考虑按规定起拱的挠度。起拱后将更小。(4)扣件验算： 荷载组合：q=(5.28+0.3+2.5+1.1)×0.9=8.26kN/m2 扣件的摩擦力为：F=q×1.2×1.2=11.89kN<8.5×2=17kN考虑到实际工程中要有一定的安全系数，可按下面的间距搭设：板厚（mm）立杆间距（m）横杆步距(m)22011.4<2201.21.6（5）立管验算： 截面参数： I=12.19cm4W=5.08m3A=4.89 cm2i=(I/A)1/2=15.79mm荷载组合：q=(5.28+0.3+2.5+1.1)×0.9=8.26kN/m2N=q×1.2×1.2=11.89kN 强度验算 =N/A=11.89×1000/489=24.31N/mm2<215 N/mm2 稳定性验算 计算长度L=1.8m长细比 =L/i =1800/15.79 =114 查表的稳定系数 =0.58 N/(·A)=31.33×1000/(0.58×489)=110.46N/mm2<215 N/mm2 满足稳定性要求。梁模板验算：侧模条件参数：梁下净高 4米 截面尺寸 400X800 模板：1830X915X18mm垫枋：50X90、90X90 300侧模横枋：50X90 500对拉螺杆： 12高强螺杆 混凝土： 自重c =24kN/m³ 强度 C30坍落度：1214cm浇注速度：1.5m/h混凝土温度：34荷载设计值计算（1） 混凝土侧压力混凝土侧压力标准值初凝时间：6小时F1=0.22c t01 2V1/2 =0.22×24×6×1.2×1.15×1.51/2 =53.54kN/F2=cH =24×2.7=64.8kN/ 取二者中的较小值 即F1=53.54kN/ 混凝土侧压力设计值： F= F1×分项系数×折减系数 =53.54×1.2×0.9 =57.8kN/(2)倾倒混凝土产生的水平荷载：取4kN/荷载设计值为：4×1.4×0.9=5.04kN/(3)荷载组合：F=57.8+5.04=62.8kN/使用验算：(1) 侧模板验算 截面参数：I=bh3/12=320×183/12=155520mm4W=bh 2/6=320×182/6=17280mm3计算简图： 由于木枋的支撑作用，可以将分隔出的模板块简化为一个两跨连续梁。荷载集度 q1= F×0.32 =62.8×0.32=20.1kN/m=20.1N/mm(用于计算承载力) q2=F×0.32 =57.8×0.32=18.5kN/m=18.5N/mm（用于计算挠度） 抗弯强度验算：对照施工手册的荷载表可得：M=0.125×ql2 =0.125×20.1×0.322=0.26kN·m=M/W =0.26/17280=1.5N/mm2<fm=13N/ mm2 满足要求抗剪强度：V=0.625ql=0.625×20.1×0.32=4.02kN=3V/2bh =3×4.02×1000/(2×18×320) =1.05N/mm2<1.4 N/mm2挠度验算：=0.521×ql4/100EI =0.521×18.5×3204/(100×9000×) =0.72mm<=1.5mm(2)木背枋验算： I= bh3/12=50×903/12 =3037500mm4W= bh2/6=50×902/6 =67500mm3q1= F×0.32 =62.8×0.32=20.1kN/m=20.1N/mm (用于计算承载力)q2=F×0.32=57.8×0 .32 =18.5kN/m=18.5N/mm （用于计算挠度）抗弯强度： M=0.125ql2 =0.125×20.1×0.52=0.63kN·m=M/W =0.63×/67500=9.3N/mm2<fm=13N/ mm2挠度验算： =5ql4/(384EI) = 5×18.5×5004/(384×9000×) =0.55mm<=1.5mm(3)高强螺杆螺杆拉力： N= F×螺杆间距×槽钢间距 =62.8×0.5×0.32 =10kN<f=90kN对拉螺栓伸长量：l=N/(A·E)×l =10000×400×4/(3.14×10.42×) =0.23mm(4) 侧竖枋验算抗弯承载力：M=pl/4 =10×0.32/4 =0.8kN·m=M/W =0.8×/(67500×2)=5.9N/mm2<fm=13N/ mm2 挠度验算：=pl3/(48EI)=10×3203/(48×9000××2)=0.1mm 总挠度为：=1+2+3+4=0.72+0.55+0.23+0.1=1.6mm 满足要求底模荷载计算：混凝土自重： 24×1×0.4×0.8=7.68kN/m钢筋自重： 150×0.4×0.8=48kg/m (1) 模板验算 截面参数：I=bh3/12=200×183/12=97200mm4W=bh 2/6=200×182/6=10800mm3计算简图： 由于木枋的支撑作用，可以将分隔出的模板块简化为一个两跨连续梁受均布荷载。荷载组合： q=(7.68+0.48)×0.9×0.4=2.94kN/m抗弯强度验算：对照施工手册的荷载表可得：M=0.125×ql2 =0.125×2.94×0.22=0.015kN·m=M/W =0.015×/10800=1.39N/mm2<fm=13N/ mm2 满足要求抗剪强度：V=0.625ql=0.625×2.94×0.2=0.37kN=3V/2bh =3×0.37×1000/(2×18×200) =0.15N/mm2<1.4 N/mm2挠度验算：=0.521×ql4/100EI =0.521×2.94×2004/(100×9000×97200) =0.03mm（2）木枋验算 截面参数：I=bh3/12=90×903/12=5467500mm4W=bh 2/6=90×902/6=121500mm3计算简图：荷载组合： q=(7.68+0.48)×0.2=1.6kN/m抗弯强度验算：对照施工手册的荷载表可得：M=ql2/8 =1.6×1.22/8=0.29kN·m=M/W =0.29×/=2.39N/mm2<fm=13N/ mm2 满足要求抗剪强度：V=ql/2=1.6×1.2/2=0.96kN=3V/2bh =3×0.96×1000/(2×90×90) =0.18N/mm2<1.4 N/mm2挠度验算：=5ql4/384EI =5×1.6×12004/(384×9000×) =0.88mm(3) 横管验算 截面参数：I=12.19cm4W=5.08m3计算简图： 荷载组合： p=(7.68+0.48)×1.2/3=3.26kN抗弯强度验算：对照施工手册的荷载表可得：M=2pa2b2/l3 =2×3.26×0.4×0.4×0.2×0.2/0.63 =0.19kN·m=M/W =0.19×/5080=37.4N/mm2<fm=215N/ mm2 满足要求挠度验算：=2p a3b2/(3EI(3a+b)2) =2×3.26×4003×2002/(3××121900×(3×400+200)2) =0.11mm 总挠度：=1+2+3 =0.03+0.88+0.11=1.02mm以上的挠度计算未考虑按规定起拱的挠度。起拱后将更小。（4）立管验算： 截面参数： I=12.19cm4W=5.08m3A=4.89 cm2i=(I/A)1/2=15.79mm荷载:N=3.26kN 强度验算 =N/A=3.26×1000/489=6.7N/mm2<215 N/mm2 稳定性验算 计算长度L=1
