二级公路两阶段初步设计及施工图设计技术指导书.doc

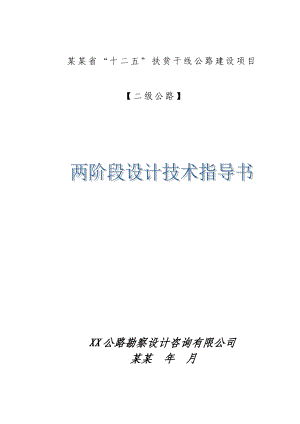

某某省“十二五”扶贫干线公路建设项目 【二级公路】 XX公路勘察设计咨询有限公司某某 年 月目 录1 编制主要依据- 1 -2 勘察设计时间接点- 2 -3路线概况及基本技术指标- 2 -3.1 采用的主要技术指标- 2 -4 一般要求- 3 -4.1初步设计阶段- 4 -4.2施工图设计阶段- 5 -5路线指标- 6 -5.1 一般要求- 6 -5.2 平曲线- 7 -5.2.1 一般要求- 7 -5.2.2 圆曲线半径- 8 -5.2.3 曲线间的最小直线长度- 8 -5.2.4 平曲线及缓和曲线- 8 -5.2.5 平纵组合- 8 -5.3 纵坡- 9 -6路基、路面- 11 -6.1 一般要求- 11 -6.1.1 路基- 11 -6.1.2 路面- 13 -6.2初步设计- 14 -6.2.1路基- 14 -6.1.2路面- 16 -6.2施工图设计- 17 -6.2.1路基- 17 -6.2.1.1填方路堤设计- 17 -6.2.1.2挖方路堑设计- 19 -6.2.2 路基排水- 20 -6.2.3 防护与支档工程- 21 -6.2.4 改移河道工程- 22 -6.2.5 路面- 22 -7桥梁涵洞- 22 -7.1 一般要求- 22 -7.2桥梁上构- 24 -7.3桥梁下构- 25 -7.4桥梁基础- 25 -7.5桥面铺装- 26 -7.6 防撞设施- 26 -7.7 桥面排水- 26 -7.8桥面连续与伸缩缝- 26 -7.9 桥梁支座- 27 -7.10 桥头搭板- 27 -7.11涵洞设计- 27 -7.12 其他- 28 -8 隧道- 28 -8.1 一般要求- 28 -8.2 具体要求- 28 -9 路线交叉- 32 -9.1 平面交叉- 32 -9.2 管线交叉- 33 -9.3 分离式立交- 33 -9.3.1被交路上跨立交桥设计- 33 -9.3.2被交路下穿立交桥设计- 33 -10 交通工程及沿线设施- 34 -10.1养护、管理、收费机构- 34 -10.2 安全设施- 35 -10.2.1 标志- 35 -10.2.2 标线- 36 -10.2.3 护栏- 36 -10.2.4 轮廓标- 36 -10.2.5太阳能黄色闪光灯- 37 -11 环境保护和水土地保持- 37 -12 施工组织设计及老路保畅方案- 37 -13概预算编制- 38 -13.1编制依据- 38 -13.2费用标准- 38 -13.3采用软件- 40 -14其它- 40 -某某省“十二五”扶贫干线公路两阶段初步设计、施工图设计技术指导书某某省“十二五”扶贫干线公路，是某某省公路局根据交通部资金计划统一落实按排的项目，时间紧、任务重，各公路段都安排了相对应的完成时间接点，公司按照各路段的工作时间表统一布署，将项目分三个片区，设专人负责和协调，凯里片区由袁源负责（）、安顺、六盘水片区由何轶负责（），兴义地区由章英文负责（）。我公司作为项目勘察设计总单位，为了严把勘察内业设计质量关，统一有关标准和要求，在满足二级公路技术标准的前提下，根据国家和交通部部颁公路工程技术标准（GTJ B01-2003）等现行标准、规范、规程、强制性条文及文件编制办法等，结合某某省交通厅编制的某某省二级公路改扩建工程项目勘测设计技术指标运用指导意见（试行）(2006年12月)和黔交建设【2005】231号文某某省公路工程技术指标运用指南（试行），现拟出本某某省“十二五”扶贫干线公路两阶段初步设计、施工图设计技术指导书，望各路段按照“指导书”的规定和要求，开展两阶段初步设计、施工图设计工作，按时、保质、保量完成任务。1 编制主要依据 我公司与各公路管理局签定的勘察设计合同； 公路工程技术标准【JTG B012003】； 公路建设标准强制性条文公路工程部分（建标【200】99号）； 公路自然区标准【JTJ 00386】； 公路桥梁抗震设计细则【JTG/TB022008】；中国地震烈度区划图（1990）； 公路建设项目环境影响评价规范【JTG B032006】； 公路环境保护设计规范【JTG D042010】； 公路勘测规范【JTG C102007】； 公路勘测细则【JTG/T C102007】； 公路工程地质勘察规范【JTG C202011】； 公路工程水文勘测设计规范【JTG C302002】； 公路路线设计规范【JTG D202006】； 公路路基设计规范【JTG D302004】； 公路排水设计规范【JTJ 01897】； 公路沥青路面设计规范【JTG D502006】； 公路水泥混凝土路面设计规范【JTG D402011】； 公路隧道设计规范【JTG D70-2004】； 公路隧道设计细则【JTG/T D702010】； 公路桥涵设计通用规范【JTG D602004】； 公路圬工桥涵设计规范【JTG D612005】； 公路钢筋混凝土及预应力混凝土桥涵设计规范【JTG D622004】； 公路工程混凝土结构防腐蚀技术规范【JTG/T B07-012006】； 公路桥涵地基与基础设计规范【JTG D632007】； 公路桥涵钢结构及木结构设计规范【JTJ 02586】； 公路工程结构可靠度设计统一标准【GB/T 50283-99】； 道路工程制图标准【GB 50162-92】； 公路交通安全设施设计技术规范【JTG D812006】； 公路交通安全设施设计细则【JTG/T D812006】； 公路项目安全性评价指南【JTC/T B05-2004】； 道路交通标志和标线1、2、3册【GB 57682009】； 高速公路交通工程及沿线设施设计通用规范【JTG D802006】； 公路工程基本建设项目概算、预算编制办法【JTG/T B062007】； 公路工程概算定额【JTG/T B06-012007】； 公路工程预算定额【JTG/T B06-022007】； 公路工程机械台班费用定额【JTG/T B06-032007】； 公路桥梁加固设计规范【JTG/T J222008】； 公路隧道交通工程设计规范【JTG/T D712004】； 公路交通标志和标线设置规范【JTG D822009】； 公路桥梁抗风设计规范【JTG/T D602004】； 公路工程物探规程【JTG/T C222009】； 公路涵洞设计细则【JTG/T D65-042007】； 公路工程基本建设项目设计文件编制办法（交公路发2007358号）（以下简称编制办法及公路工程基本建设项目设计文件图表示例（初步设计）（2007年版）（以下简称图表示例； 交通运输部关于进一步加强公路勘察设计工作的若干意见（交公路发【2011】504号； 岩溶地区公路工程地质勘察技术指南 交通部颁发的其他有关勘测、设计、试验及施工等方面的规范、规程和标准； 黔交建设【2005】231号文某某省公路工程技术指标运用指南（试行）； 某某省交通厅编制的某某省二级公路改扩建工程项目勘测设计技术指标运用指导意见（试行）(2006年12月)，以下简称指导意见；2 勘察设计时间接点项目名称建设性质建设规模（公里）建安费（万元）主要工作内容预计完成批复时间工可初设S311八受至柳川公路改建11842480土建及交通工程2013.82013.9G320盘江桥至晴隆五里公路改建158250土建及交通工程2013.92013.11S313兴仁至普安青山公路改建3412240土建及交通工程2013.92013.11S309镇宁乐纪至良田公路改建3619800土建及交通工程2013.92013.11S309镇宁良田至坝草公路改建2111550土建及交通工程2013.92013.113路线概况及基本技术指标3.1 路线概况某某省国省道公路是某某省干线公路网的组成部分。目前大部分道路为四级或等外级公路，路基宽67米，路面为沥青表处或泥结碎石。根据省公路局和各地区公路局的项目前期工作推进会议精神，按交通部国省干道改造着力打造“畅、安、舒、美”工程的要求，申请的中央资金，主要用于工程项目建安费，因受投资限制，在保证公路等级的前提下，做到以投资控制设计，其他费用按相关规定计。3.2 采用的主要技术指标采用的主要技术指标表序号项目名称技术指标备注1道路等级二级公路局部困难路段可适当降低标准2设计速度40km/h3路基宽度8.5m4行车道宽度2×3.5m5停车视距40m6最大纵坡7%局部困难路段可适当降低标准7最短坡长120m8平曲线最小半径一般值100m极限值60m9凸曲线最小半径一般值700m极限值450m10凹曲线最小半径一般值700m极限值450m11曲线最小长度一般值90m极限值35m12路 面沥青混凝土路面13桥涵设计荷载公路级15设计洪水标准大、中桥1/100、小桥涵和小型排水沟造物1/50其它未完善部分按公路工程技术标准【JTG B012003】和某某省交通厅指导意见(2006年12月)执行。4 一般要求1、勘察设计过程中应严格执行国家和交通部颁发公路工程技术标准（GTJ B01-2003）等现行标准、规范、规程、强制性条文及文件编制办法等，并结合我省的实际情况，遵循某某省交通厅编制的指导意见（2006年12月）中关于二级公路建设的基本原则。2、路线设计不主张大填大挖，截弯取直，尽量利用原公路平、纵面线形，工程量小的可局部取直调整线形，有条件的过境线尽量绕开沿线乡镇，不留安全隐患。3、重点考虑路面结构设计，沥青砼面层不低于68cm，基层采用水泥稳定碎石基层，底基层采用级配碎石，路肩下部宜采用C15片石砼（或7.5#浆砌片石），路缘石采用50*50*10(12)cm的C25砼预制块，以保证路面结构长期可靠使用。4、重点完善公路交通安全设施，长陡坡路段应设爬坡车道，长下坡路段应设置避险车道。公路标线、标志、标牌按新的部颁标准设计，安保工程合理设置，急弯及危险路段宜采用L型钢筋砼防撞栏，其他应设路段宜采用表面过塑波形护栏，交通安全设施方面必须高度重视，引入新的安全设计理念。5、不考虑设置隧道，大、中桥梁，沿线已建隧道调查利用，老桥考虑加固利用，桥梁栏杆设置考虑安全美观耐用、易维护，有条件的桥梁适当加宽。6、沿线服务设施的设置，有条件的乡镇端头设置简易服务区（合理布餐饮、特色旅游商品店、加水站、停车场、卫生间等）、路况电子信息服务告示牌等。7、沿线防排水工程认真调查，设置齐全，主线涵洞以1.5*1.5m以上的钢筋砼盖板涵为主，边沟宜采用60*60cm的矩形沟，平交路口应搭接顺适，搭接长度控制在30m左右，搭接段路面采用3.54cm沥青表处面层、基层采用级配碎石，搭接段需设涵洞的宜采用0.751.0m的圆管涵，并按实际地形处理好搭接处的排水。8、设计按1020万元/Km考虑公路绿化费用，结合生态、文化、地域环境，建设绿色长廊，突出美化路容的效果。重点景区路段设置观景台，体现美丽某某旅游文化。4.1初步设计阶段根据工程可行性研究报告确定的修建原则，路线走廊带和控制点，进行现场路线方案的核查，在对现场进行实地踏勘并结合地方政府对沿线城（乡）镇规划的基础上进一步对工可路线及线形进行优化调整，落实路线具体布局，确定路线走向并进行纸上定线。完成路线平面、高程及地形测量；路线中线及横断面等测量；特大、大、中、小桥的水文地质调查和测量；公路与公路、铁路、乡村道路的交叉调查和勘测；路基、路面、桥涵、隧道、交叉、防护、排水、筑路材料、沿线设施的调查和测量；征地、拆迁等概算资料的勘测和调查以及与地方政府有关部门的协调等，对工程项目的一般工程地质和水文地质勘察、取样、试验以及各项勘测、调查成果整理，并经各总工办验收合格后提供编制初步设计文件所需的成果资料。对于利用路段上的原有桥梁，应尽可能收集其设计竣工等资料，详尽调查其现状，进行必要的评价后确定其新建或加固利用；对于利用路段上的原有涵洞，当其净跨径小于1.0m时一般不考虑利用或加固，对于可以加固利用的涵洞，其接长部分的孔径不得小于原涵孔径。主要成果：初步设计总说明书；路基、路面标准图（含特殊设计）和相关工程设计图和数量表；桥涵布置图和工程量表，并提供中桥、大桥和特大桥的地勘资料、水文计算及其方案比选的量化成果，特大桥应有桥位和桥型比较方案；隧道工程初步设计图表；路线交叉工程初步设计图表；交通工程及沿线设施初步设计图表；环境保护初步设计图表；渡口码头及其它工程初步设计图表；筑路材料初步设计图表；施工方案初步设计图表；平面控制测量、高程控制测量资料，综合地质勘察和地震烈度复核等资料和水文调查与计算资料；各专业调查及测量原始记录薄；原有公路状况和利用原有公路的情况及保通方案的图表；初步设计概算编制说明和表格。老桥涵利用的相关图表资料。初步设计文件应符合公路工程基本建设项目设计文件编制办法和公路工程基本建设项目设计文件图表示例的要求，所有图表全部采用计算机绘制，提供初步设计文件所需的图表和光盘数据各1套。4.2施工图设计阶段根据初步设计批复意见、双院制咨询单位对初步设计文件的咨询意见和施工图定测外业验收会议纪要精神确定的路线和有关构造物的设计原则和方案，进一步优化设计后，详细进行路线中线及纵、横断面测量，确定路线线位及有关构造物的准确位置。对路面、防护、排水、桥涵、隧道、交叉工程、交通工程及沿线设施、环境保护、筑路材料、征地、拆迁等的进一步调查，进行工程地质详细勘察、试验，对改移老路、改移河道和交叉工程进行调绘及测量，必要的应补充路线地形图、工点地形图和利用地形图测量及标志固定。预算资料的收集和调查，各项勘测、调查资料的成果整理，为施工图设计提供所需的资料。完成调查和外业期间的内业工作。并经总工办验收合格后提供编制施工图设计文件所需的成果资料。对于利用路段上的原有桥梁，应尽可能收集其设计竣工等资料，详尽调查其现状，进行必要的评价后确定其新建或加固利用；对于利用路段上的原有涵洞，当其净跨径小于1.0m时一般不考虑利用或加固，对于可以加固利用的涵洞，其接长部分的孔径不得小于原涵孔径。主要成果：施工图设计总说明书；路线设计说明和相关图表；路基、路面及排水设计说明和相关图表；桥梁、涵洞设计说明和相关图表；隧道设计说明和相关图表；路线交叉设计说明和相关图表；交通工程及沿线设施设计说明和相关图表；环境保护设计说明和相关图表；渡口码头及其它工程设计说明和相关图表筑路材料设计说明和相关图表；施工组织计划设计说明和相关图表；施工图设计预算编制说明和表格；补充详细地质勘探资料，补充水文调查、计算资料、流速、流量模型试验资料等；说明利用和废弃原有公路的情况；废弃拆毁原有桥涵及其他构造物表；原有路基、路面、桥涵及其他构造物的利用、加固、加宽、接长等表格；老路保通方案说明和图表，各专业调查原始记录薄；施工图预算；老桥涵利用的相关竣工资料及其评价资料；施工图设计文件应符合公路工程基本建设项目设计文件编制办法和公路工程基本建设项目设计文件图表示例，设计文件应装订成册，所有图表全部采用计算机绘制。提供施工图设计文件汇总所需的图表和光盘数据各1套。5路线指标5.1 一般要求在设计标准的选取上，应根据实际情况因地制宜设计，合理运用技术指标，对于地形特别困难、工程艰巨、地质不良等特殊地段，个别指标可予适当放宽。（1）、全线按山岭重丘区地形类别，勘察设计中重点考虑路线与地形、环境的协调。强化地形选线和地质选线，遵循“不破坏就是最好保护”的环境保护政策，节约利用山区公路路线走廊带不可再生的土地资源；尽量利用老路，少占耕地良田，减少拆迁，节约投资；合理掌握标准，尽量采用较高的平、纵面线形指标，但不片面追求高指标；提昌均衡连续性设计理念，以运行车速进行安全检查，控制相邻路段车速级差，保证路段间车速衔接顺适，注意平纵线形配合，使路线尽可能顺畅、快捷，以缩短里程、减少投资和提高运营效益。（2）、在路线布设时，对老路线位进行实测，最大限度拟合老路线位，避免对老路的高填深挖；应合理运用有关技术标准、某某省交通厅某某省公路工程技术指标运用指南（试行）的规定及指导意见的相关要求。局部路线在纵面允许情况下，尽量避免迂回绕行，以提高公路的使用功能。（3）、设计过程中，在长陡下坡路段考虑设置避险车道，同时加强路面抗滑处理，尤其在增设避险车道受限时，重视路面抗滑处理，增设交通安全设施。在车流较大、重车较多路段以及老路利用路段施工期间保畅要求，考虑在地形和通视条件良好位置设置紧急停车带。5.2 平曲线5.2.1 一般要求平曲线设计应根据实际地形因地制宜布设，根据实际情况合理采用，充分利用老路资源，保护自然环境，减小工程建设规模，节省建设投资。设计中采用的平曲线指标在地形条件较好的情况下应尽量大于规范中的一般值；在特殊地形条件下采用较低或极限指标时，应尽量避免与较大纵坡、高填深挖横断面等指标组合应用，并注意设置相应的安全防护设施，减少不利安全因素的叠加。5.2.2 圆曲线半径一般选用最小平曲线半径的48倍或超高为2%4%的圆曲线半径，在大桥和隧道的两端处尽量不要布设小半径的曲线。圆曲线半径的一般值为100m，极限值为60m。对利用原有公路和地形特别困难路段，最小圆曲线半径可采用50m；越岭线应尽量利用有利地形自然展线，尽量避免设置回头曲线。当自然展线无法争取需要的距离以克服高差或因地形、地质条件限制不能采取自然展线时，方可采用回头曲线，可采用35km/h、30km/h的回头曲线设计速度。特殊困难路段，在充分说明原因的情况下可适当降低标准。5.2.3 曲线间的最小直线长度一般情况下应严格按标准选用。对于地形特别困难、工程艰巨、地质不良及充分利用老路改造等特殊地段，同向曲线和反向曲线间的最小直线长度设计速度可按2V、1V的指标要求控制。5.2.4 平曲线及缓和曲线平曲线长度及缓和曲线长度应满足标准规定的最小长度要求，且缓和曲线长度在有条件的路段还应满足超高过渡段长度和渐变率的要求。缓和曲线和圆曲线长度之比以1：1：1或大致接近为宜，对于地形困难、工程艰巨、地质不良及利用老路改造等特殊地段，缓和曲线长度和圆曲线长度之比例可予适当放宽，但中间圆曲线长度必须不小于3秒行程长度，以保障行车安全。5.2.5 平纵组合、竖曲线半径一般为相应平曲线半径的1020倍为宜。、平曲线应全包络竖曲线，且两转点重合为宜，错动范围应在平曲线长度的1/4以上。、凸形竖曲线的顶部或凹形竖曲线的底部，不得插入小半径平曲线。、凸形竖曲线的顶部或凹形竖曲线的底部，不得与反向平曲线的拐点重合。、直线内不能插入短的竖曲线。、避免在长直线上设置陡坡及曲线长度短、半径小的凹形竖曲线。、长坡、大纵坡两端不应设置小半径平曲线。、在直坡上设置竖曲线，一般可采用大半径的凹形竖曲线，若需设置凸形竖曲线时，应加设小偏角处理平、纵、横的关系。5.3 纵坡5.3.1 根据某某山区的具体情况，为克服高差或地形特别困难地段和利用原有老路时，可以适当放宽纵坡坡度和坡长。即最大纵坡可按标准规定值增加1，坡长根据实际情况予以适当放宽。但应注意尽量避免与低限的平曲线等指标组合应用，并应注意设置相应的安全防护设施。5.3.2 在利用老路路段的纵坡设计时，原则上以低填浅挖为主，避免高填深挖。5.3.5 坡长限制最小坡长120m，极限纵坡imax=7%（利用原有公路部分受限制路段为8%），坡长限制一般情况下按下表执行：纵坡值（%）45678坡长限制（m）1100900700500300连续上坡（或下坡），应在不大于上表所规定的纵坡坡长范围内设置缓和坡段，缓和坡段的纵坡不应大于3%，坡长不应小于120m。5.3.6 圆曲线超高圆曲线半径小于规范规定的不设超高的圆曲线最小半径时，应在圆曲线上设置超高，超高的横坡度应根据设计速度、圆曲线半径、路面类型、自然条件和车辆组成等情况确定，最大超高值为8，最小超高值为2。5.3.7 合成纵坡（1）、最大合成坡度规定为：设计速度40km/h路段为10.0。（2）、当陡坡与小半径圆曲线相重叠时，宜采用较小的合成坡度，特别是下属情况，其合成坡度必须小于8：、冬季路面有积雪、结冰的地区；、自然横坡较陡峻的傍山路段；、非汽车交通量较大的路段；（3）、在超高过渡的变化处，合成坡度不应设计为0。当合成坡度小于0.5时，应采取综合排水措施，保证路面排水通畅。5.3.8坚曲线最小半径在不过大增加工程数量的情况下，尽可能采用大半径竖曲线。凸形竖曲线：一般最小半径700米，极限最小半径450米；凹形竖曲线：一般最小半径700米，极限最小半径450米；竖曲线最小长度为35米。当坚曲线之间的直线坡段较短时，可以直接相连，避免纵断面上的断背曲线。5.3.9纵面设计应遵循以下原则（1）、纵坡度设计应注意均衡性，纵断面应设计成平顺的纵面线型；（2）、相邻竖曲线间的衔接应注意；、同向竖曲线，特别是同向凹曲线间如直坡段长度不够长，宜合并调整为单曲线或复曲线；、反向竖曲线间的直坡段长度应不小于按设计行车速度行驶3秒的长度为宜。如不能满足要求，宜加大竖曲线半径，使竖曲线间互相连接，形成顺滑的流线型竖曲线；6路基、路面6.1 一般要求6.1.1 路基（1）、路基设计洪水频率为1/50。（2）、路基设计应在对公路沿线地质、水文、地形、气象等自然条件全面调查研究，充分搜集资料的基础上进行，并做好路基路面综合设计。（3）、公路改扩建工程进行路基设计之前，除按照有关规范要求做好路基勘测外，还应针对公路改扩建特点，收集既有公路各项技术指标以及使用状况与存在的问题等资料：、应充分考虑利用既有路基，既有路基的各种病害应全面调查、分析，采取经济有效的措施进行处治；、老路加宽段软土路基的处治措施不应引起既有稳定路基产生新的不均匀沉降和路基失稳；（4）、勘察设计中应重视土石方平衡，尽量避免过多开挖高边坡或高填方路堤，应通过线位及桥隧方案必选尽量减少远距离取土和弃方；取弃土场应有统一规划并与土地占补平衡利用，并与水土保持措施统筹考虑。路基取土场的取土范围及深度应与当地政府联系并协商确定并签订相关意向协议，且应有统一规划并与土地占补平衡利用，并与水土保持措、环保等措施统筹考虑；取土坑应进行勘探试验，选择合理的开采方法。路基的弃土场应堆放规范则，并进行压实，压实度应达到80%；弃土堆的边坡不应陡于1：1.5。（5）、排水沟、视距台等设计不强调单一的外观形式统一或单一的尺寸统一，避免由此而导致全路段的土石方工程量过大，以确保工程投资较省。（6）、土方计算时， 自然方与压实方的换算系数：石方为0.92、土方为1.16。（7）、老路利用路段和低填浅挖路段，尽可能采用填石路基。（9）、土石方利用率及调配原则：土质挖方利用率的确定，应在土质强度CBR试验以后确定。挖石方的利用率坚岩80%，次坚岩90%，软石100%。（10）、路基标准横断面布置详见下表：8.5m宽路基标准横断面布置表路基宽度（m）行车道（m）土路肩（m）行车道硬路肩横坡土路肩横坡8.52×3.52×0.752%2%12m宽路基标准横断面布置表路基宽度（m）行车道（m）右侧硬路肩（m）土路肩（m）行车道硬路肩横坡土路肩横坡12.02×3.52×1.502×0.752%2%（11）、紧急停车带：由于本项目为公路改扩建工程，利用老路路段较多，为了施工期间公路保畅要求，局部路段需要加宽或修建临时便道，以保证车辆安全通行。设计过程中应选择有利地形和位置，尽量利用荒地和空闲地，在不大于750m的间隔设置紧急停车带，并根据实际情况，采用成对或交错设置。紧急停车带有效宽度为3.5m（不包括土路肩），有效长度为30m，进出口过渡段长度一般为15m（工程艰巨时不应小于5m）。当过渡段采用较小值时，过渡段的边缘线宜用反向圆曲线连接。（12）、碎落台及边坡平台：在不影响视距的前提下，应尽量避免机械地设置大量的碎落台，碎落台应与路基等其它防护措施综合设计，采取缓边坡、削缓边坡坡脚、恢复植被、植物防护等综合措施，以减少碎落台尺寸或少设、不设碎落台。（13）、边坡防护：边坡防护要以安全、经济、适当、生态、因地制宜等为原则，防护形式要合理选用自然挖坡、生态防护、圬工支护及铺砌等形式。（14）、横向超高：最大超高坡度8%，最小超高横坡与路拱一致2%。超高过度方式：全线绕中线旋转，超高渐变率不得大于1/150（设计速度40km/h路段）；（15）、爬坡车道：沿上坡方向载重汽车行驶速度受到严重影响时，应该考虑设置爬坡车道。（16）、避险车道：公路连续长陡下坡段，平均纵坡4%、纵坡连续长度3Km，应在长陡下坡右侧适当位置设置避险车道；避险车道应设置在直线上，入口保证车辆能高速安全驶入，入口前保证足够视距；制动坡床集料采用碎砾石、砾石、砂、豆砾石等松散材料；制动床宽度应不小于4.5m，服务道路宽度不宜小于3.5m；救险锚栓间距不宜小于90m；纵断面上变坡处应设置竖曲线。（17）、公路用地范围：统一按公路填挖路基边界加计1.0m为公路用地范围。6.1.2 路面（1）、路面设计必须对既有公路路况进行详细调查，主要包括收集既有路面的设计资料、路面病害、弯沉检测及路基状态等内容。（2）、路面设计应尽量利用既有路面结构或材料，遵循就地取材的原则；路面结构层所选材料应满足强度、稳定性和耐久性的要求。（3）、对于强度、稳定性、路拱、平整度等基本符合要求，且具有一定长度的既有路面，应综合考虑对其结构层的利用。（4）、推荐采用沥青混凝土路面，沥青混凝土路面设计要注意热稳定和水稳定性；路面组合设计宜通过材料试验。各结构层的设计原则为：、面层：68cm中粒式沥青混凝土。、基层：原则上一般采用水泥稳定碎石基层，在有粉煤灰供应的地区，宜推荐采用二灰碎石基层。、底基层：一般采用级配碎石，土基模量一般不应低于30MPa，否则应对土基进行处理。各路段根据交通量及车型比例，通过计算最终确定基层、底基层结构厚度。（5）、沥青混凝土路面横坡及路肩横坡一般均采用2。应注意透层、封层及粘层的设置，做好交通量的调查和不同土基地段情况的调查和分段，选用最经济合理的路面结构。（6）、平曲线加宽原则按公路路线设计规范【JTG D202006】中的第三类加宽值采用，对特殊困难地段可采用第二类加宽。为有效保护路面、诱导行车、美化路容，路肩边缘0.50m宽度采用浆砌片块石加固，其上部1012cm厚为C25混凝土预制块（包括路肩墙），其余宽度范围内满铺路面。6.2初步设计6.2.1路基（1）、路基设计应在对公路沿线地质、水文、地形、气候等自然条件全面调查研究，充分搜集资料的基础上进行，并做好路基路面综合设计。（2）、路基横断面：路基宽度为8.5m（部分路段可根据项目业主要求采用）。（3）、公路改建工程进行路基设计之前，除按照有关规范要求做好路基勘测外，还应针对公路改扩建特点，收集既有公路各项技术指标以及使用状况与存在的问题等历史资料。（4）、应充分考虑利用既有路基。既有路基的各种病害，应全面调查、分析，采取经济有效的措施进行处治。（5）、路基加宽应注意新旧路基在纵、横断面的衔接，路基加宽方案应考虑施工要求，旧路基在拓宽前应清除坡面植被及腐殖土，开挖回填、设置土工材料等到措施处治，减缓因路基不均匀沉降而产生的纵、横向裂缝。（6）、路基设计宜避免高路堤与深路堑。（7）、土石方利用率及调配原则：土质挖方利用率的确定，应做土质强度CBR室内试验，以确定是否满足强度要求。挖石方的利用率：坚石80%，次坚石90%，软石100%。（8）、路堤填料要求：路堤填料应取样进行击实、CBR室内试验，以确定强度是否满足要求。路堤填料根据沿线料场调查，应优先选用级配较好、力学指标较高的山坡土、碎石土、砾石土、风化岩等粗粒料作为填料；浸水路堤段应用水稳性好的材料进行路堤填筑。（9）、对取土坑应进行勘探试验，选择合理的开采方法，确定取土位置，同时应与当地政府协商取得协议。路基的弃土场应堆放规则，并进行压实，压实度应达到80%；弃土堆的边坡不应陡于1:1.5；必要时设挡渣墙，避免水土流失。（10）、老路加宽段软土路基的处治措施不应引起既有稳定路基产生新的不均匀沉降和路基失稳。（11）、路基经过采空区时，应查明其分布范围、层厚、埋深、充填情况，评价上覆层的稳定性，预测残余变形的影响；对于浅埋或不稳定的区域，经充分论证后应采取回填、支护、跨越等措施处理或者绕避。（12）、防护形式应合理选用自然挖坡、生态防护、圬工铺砌等形式；防护措施的设置应与自然环境相协调，尽量以绿化防护为主，并宜采用本地植物资源，贴近自然。（13）、既有公路已经稳定的高陡边坡不宜切削，边坡设计不仅要考虑工程稳定，还应注意边坡生态恢复条件，公路景观需求。（14）、当地基强度容许时，路基填高1.520m设路肩墙，填高大于20m可设1.520m路堤墙，以少占农田，保证路基稳固。（15）、沿河路段，应结合水文条件，考虑水流冲刷的影响，采取相应措施，保证路基的稳定。（16）、挖方边坡应根据具体情况需要，采取种草，设衬砌拱、护面墙、挡土墙、喷浆、抹面、锚固等措施，予以防护。（17）、路基排水应根据公路排水设计规范，在充分调查沿线水系，排灌系统的基础上，综合考虑。同时还应根据公路等级、沿线地形、水文、气候条件综合考虑，注意各种排水设施、排水构造物及防护工程、桥涵工程之间的联系，形成完善的排水系统。（18）、边沟、排水沟、截水沟的断面型式、衬砌类型应根据公路等级、土质、距公路远近、暴雨强度、水沟长度及纵坡等因素综合而定，同时应注意交通安全与公路景观的需求。本指导书后附一般排水设计图，供各标段在一般路段使用，以保持排水设施的连贯性、路容的一致性以及方便施工。（19）、新旧路基结合部应特别重视综合防排水设计，防止雨水滞留在新旧路基结合的界面。（20）、应在详细调查公路沿线地下水分布及既有公路水害的基础上，通过设置渗沟等排水设施，保证路基干燥稳定。（21）、路基边坡：路堑边坡高度超过30m，路堤边坡高度超过20m时，应充分考虑路基及边坡的稳定性，必要时应经过验算。（22）、在稳定的斜坡上填筑路基，原地面横坡缓于1:5时，应清除草皮和松软浮土；原地面横坡为1:51:2.5,原地面应挖成台阶。原地面横坡陡于1:2.5时，应采取措施，以保证路基的稳定。（23）、挡土墙设计前，应取得挡土墙墙址处的地质资料，并实测墙址的横断面图。（24）、路基设计中应包含弃土场设计，包括坡脚支挡防护、绿化设计等内容。6.1.2路面（1）、路面设计应遵循就地取材的原则，路面结构层所选材料应满足强度、稳定性和耐久性的要求。（2）、对于强度、稳定性、路拱、平整度等基本符合要求，且具有一定长度的既有路面，应综合考虑对其结构层的利用，但必须对既有公路路况进行详细调查，收集既有路面的设计资料、路面病害、弯沉检测及路基状态等内容。（3）、拟推荐采用沥青混凝土路面。沥青混凝土路面设计要注意热稳定性和水稳定性，路面组合设计宜通过材料试验。为保证基层的水稳性，推荐采用水泥稳定碎石结构作为基层，底基层可采用当地廉价材料。（4）、在勘察设计过程中，各标段可根据相应交通量及车型比例，通过计算最终确定基层、底基层结构厚度。初步拟定沥青混凝土路面结构形式如下：、面层6厚中粒式沥青混凝土面层（AC-16C）。、基层初步拟定采用水泥稳定碎石基层，厚度初定为3032cm。、底基层初步拟定采用级配碎石，厚度初定为1520cm。6.2施工图设计6.2.1路基6.2.1.1填方路堤设计（1）、填方路堤边坡坡率采用变坡式，填方边坡10m段，路面以下8m坡率1:1.5，8m以下高度坡率1:1.75，填方边坡坡脚设2m宽护坡道。除浸水路堤的护坡道进行砌护外，其余的护坡道均不进行砌护。（2）、对边坡高度大于20m的高路堤或地面斜坡率大于1:2.5的路堤，应进行稳定性验算，其强度参数C、值应根据路堤填料取样试验确定。（3）、路堤填料要求：路堤填料应取样并进行击实、CBR室内试验，以确定是否满足强度要求。路堤填料根据沿线料场调查，应优先选用级配较好、力学指标较高的山坡上、碎石土、砾石土、风化岩等粗粒料作为路堤填料；浸水路堤段应采用水稳性好的的材料进行路堤填筑。路堤必须分层填筑，分层压实；每层摊铺厚度30；最后削坡使路堤成型。路堤填料最小强度和压实度要求如下表：（4）、路堤填料最小强度和压实度要求如下表（重型击实标准）：路基分类路面底面以下深度（m）填料最小强度（）压实度填料最大粒径（）填方路基00.3695100.30.8495100.81.5394101.5以下29215零填及挖方路堑0.30.849510（5）、水稻田、湖塘地段设计：应视具体情况。采取排水、凉晒、清淤、换填及其他加固措施进行处理，
